Woodtec XW105 User manual

KLAPISIRKKELI Käyttöohje
Alkuperäisten ohjeiden käännös
LOG SAW Instruction manual
Original instructions
Isojoen Konehalli Oy, Keskustie 26, 61850 Kauhajoki As, Finland
Tel. [phone] • Fax [phone] • [e-mail] • www.ikh.fi
XW105
Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten. Read the instruction manual carefully before using the appliance and follow all given instructions. Save the instructions for further reference.
!

JOHDANTO
Onnittelumme tämän laadukkaan WOODTEC-tuotteen valinnasta! Toivomme
ostamasi laitteen olevan suureksi avuksi työssäsi. Muista lukea käyttöohje ennen
laitteen käyttöönottoa varmistaaksesi turvallisen käytön. Epäselvissä tilanteissa
tai ongelmien ilmetessä ota yhteys jälleenmyyjään tai maahantuojaan.
Toivotamme Sinulle turvallista ja miellyttävää työskentelyä laitteen kanssa!
TURVAOHJEET
LUE NÄMÄ OHJEET HUOLELLISESTI LÄPI JA HUOMIOI TURVAOHJEET JA
VAROITUKSET. KÄYTÄ LAITETTA OIKEIN JA HUOLELLISESTI SILLE SUUNNITELTUUN
KÄYTTÖTARKOITUKSEEN. OHJEIDEN NOUDATTAMATTA JÄTTÄMINEN VOI JOHTAA
VAKAVIIN HENKILÖ- JA/TAI OMAISUUSVAHINKOIHIN. PIDÄ NÄMÄ OHJEET
TALLELLA MYÖHEMPÄÄ TARVETTA VARTEN.
Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja sellaiset henkilöt, joiden fyysiset,
aistinvaraiset tai henkiset ominaisuudet ovat alentuneet tai joilla ei ole kokemusta ja tietoa,
jos heitä valvotaan tai heitä on opastettu käyttämään laitetta turvallisesti ja jos he
ymmärtävät laitteen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät
saa puhdistaa laitetta eivätkä he saa tehdä laitteen hoitotoimenpiteitä ilman valvontaa.
TUTUSTU LAITTEEN TOIMINTAAN
Lue ja sisäistä käyttöohjeet ja symbolit, jotka on kiinnitetty laitteeseen. Tutustu koneen
käyttöön ja rajoituksiin sekä sille ominaisiin erityisiin vaaratekijöihin.
HUUMEET, ALKOHOLI JA LÄÄKKEET
Älä käytä laitetta huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Ne voivat
vaikuttaa haitallisesti kykyysi käyttää konetta asianmukaisella tavalla. Älä myöskään käytä
laitetta, jos olet väsynyt tai keskittymisesi häiriintyy. Keskity aina siihen, mitä olet tekemässä.
Käytä tervettä järkeä.
VÄLTÄ VAARALLISIA OLOSUHTEITA
Pidä työskentelytila siistinä ja hyvin valaistuna. Epäsiisteys, huono näkyvyys ja pimeys
altistavat tapaturmille. Älä käytä laitetta märissä tai kosteissa olosuhteissa, äläkä altista
konetta sateelle. Älä käytä laitetta liukkaalla, märällä, mutaisella tai jäisellä alustalla. Älä
jätä työskentelyalueelle työkaluja, puunkappaleita tai muita esineitä. Poista mahdollinen
puru ja puujäte työskentelyalueelta. Älä myöskään käytä konetta paikoissa, joissa
maalihöyryt, liuottimet tai herkästi syttyvät nesteet aiheuttavat mahdollisen tulipalovaaran.
Varmista, että laitteen ympärillä on riittävästi tilaa puiden ja mahdollisten apuvälineiden
käsittelyä varten sekä liikkumatilaa käyttäjälle. Älä koskaan käynnistä tai käytä laitetta
suljetussa tilassa. Moottorin pakokaasu on vaarallista, koska se sisältää hiilimonoksidia,
joka on hajutonta ja tappavaa. Käytä konetta vain hyvin tuuletetussa tilassa ulkona.
TARKASTA LAITE
Tarkasta laite, ennen kuin käynnistät sen. Pidä suojukset paikallaan ja hyväkuntoisina.
Tarkasta aina ennen laitteen käynnistämistä, että avaimet ja muut säätötyökalut on
poistettu laitteen toiminta-alueelta. Vaihda vaurioituneet tai vialliset osat ja asenna
puuttuvat osat paikoilleen ennen koneen käyttöä.
FI
2

PUKEUDU ASIANMUKAISESTI
Älä käytä löysiä vaatteita ja hansikkaita, kaulaketjuja tai koruja (sormuksia, rannekelloa). Ne
voivat tarttua laitteen liikkuviin osiin. Työskentelyn aikana on suositeltavaa käyttää suojaavia
käsineitä ja pitäväpohjaisia jalkineita. Käytä hiuksia suojaavaa päähinettä estämään pitkiä
hiuksia tarttumasta koneeseen.
SUOJAA SILMÄSI JA KASVOSI
Laite saattaa singota materiaalia silmiin ja aiheuttaa pysyvän silmävamman. Käytä aina
suojalaseja. Tavallisten silmälasien linssit ovat vain iskunkestävät. Ne eivät korvaa
suojalaseja.
PIDÄ SIVULLISET JA LAPSET ETÄÄLLÄ
Vain yksi henkilö kerrallaan saa käyttää laitetta. Muiden henkilöiden tulee pysyä turvallisella
etäisyydellä työskentelyalueesta, etenkin, kun laitteen moottori on käynnissä. Älä koskaan
anna muiden henkilöiden auttaa juuttuneen pölkyn irrottamisessa.
TARKISTA SAHATTAVAT PÖLKYT
Varmista, että sahattavassa pölkyssä ei ole nauloja tai muita vieraita esineitä.
ÄLÄ KUROTTELE
Säilytä tukeva asento ja tasapainosi koko ajan. Älä koskaan seiso laitteen päällä.
Tapaturman vaara on ilmeinen, jos kone kaatuu tai joudut vahingossa kosketuksiin terän
kanssa. Älä säilytä tavaroita laitteen päällä tai sen lähellä, koska tällöin joku voi nousta
koneen päälle ulottuakseen niihin.
SUOJAA KÄTESI
Älä yritä irrottaa kiinni juuttunutta pölkkyä käsin. Pidä kätesi etäällä terästä.
ÄLÄ YLIKUORMITA LAITETTA
Laite toimii paremmin ja turvallisemmin nimelliskuormalla. Älä yritä koskaan sahata
suurempia pölkkyjä, kuin mitä on osoitettu erittelytaulukossa. Se voi olla vaarallista ja
saattaa vaurioittaa konetta. Älä käytä laitetta tehtäviin, joihin sitä ei ole tarkoitettu.
ÄLÄ JÄTÄ KOSKAAN LAITETTA KÄYMÄÄN ILMAN VALVONTAA
Älä lähde koneelta ennen kuin se on täysin pysähtynyt ja moottori sammutettu.
SAMMUTA MOOTTORI ENNEN HUOLTOA TAI LAITTEEN PUHDISTAMISTA
Sammuta aina moottori, kun konetta ei käytetä sekä ennen säätöä, osien vaihtoa,
puhdistusta tai koneeseen suoritettavia töitä. Tutustu ohjekirjaan ennen huoltoa.
SUOJELE YMPÄRISTÖÄ
Vie käytetty öljy valtuutettuun keräyspisteeseen tai noudata sen hävittämisessä koneen
käyttömaan ympäristönsuojelumääräyksiä. Älä kaada öljyä viemäriin, maaperään tai veteen.
PIDÄ LAITE HYVÄSSÄ KUNNOSSA
Pidä laite puhtaana ja hyvässä käyttökunnossa varmistaaksesi sen paras ja turvallinen
suorituskyky.
3

Kokoaminen
Vaihe 1:
1. Kiinnitä Vasen jalka (34) Ylempään etulevyyn (30) ja Ylempään takalevyyn (25)
kuusiopulteilla, aluslevyillä ja muttereilla.
2. Kiinnitä Oikea jalka (23) Ylempään etulevyyn (30) ja Ylempään takalevyyn (25)
kuusiopulteilla, aluslevyillä ja muttereilla.
3. Kiinnitä Alempi etulevy (29) Vasempaan jalkaan (34) ja Oikeaan jalkaan (23) kuusiopulteilla,
aluslevyillä ja muttereilla.
4. Kiinnitä Alempi takalevy (24) Vasempaan jalkaan (34) ja Oikeaan jalkaan (23)
kuusiopulteilla, aluslevyillä ja muttereilla.
5. Kiinnitä Kannatinlevy (26) Ylempään etulevyyn (30), Ylempään takalevyyn (25), Vasempaan
jalkaan (34) ja Oikeaan jalkaan (23) kuusiopulteilla, aluslevyillä ja muttereilla.
5

Vaihe 3:
1. Kiinnitä Iso teränsuojus (35) Moottorin kannattimeen kuusiopultilla, aluslevyllä ja mutterilla.
2. Kiinnitä Terän kannatinlevy (1) Isoon teränsuojukseen (35) kuusiopultilla, aluslevyllä ja
mutterilla.
7

Vaihe 4:
1. Aseta Kiinnityskorvake (3) Pyörän akseliin, ja kiinnitä Työpöytä ja Sisempi teränsuojus ja
Jalusta kuusiopulteilla, aluslevyillä ja muttereilla.
2. Aseta Pyörät (17) akseliin ja kiinnitä ne paikoilleen.
3. Kiinnitä Työntökahva (11) pöytään kuusiopulteilla, aluslevyillä ja muttereilla.
8

HUOLTO
Laitteen huolto
-Pidä laite aina puhtaana, myös työskentelyn ajan. Puhdista laite ja sen osat
puuaineksesta, lastuista, pölystä, puunkuoresta ja muusta liasta.
-Puhdista terä pienellä harjalla tai rievulla lopetettuasi työskentelyn. Varmista ennen
puhdistuksen aloittamista, että laite on sammutettu ja terä on täysin pysähtynyt.
-Ellei laitetta tulla käyttämään pitkään aikaan, pyyhi terä ja vetojousi öljytyllä rievulla
estääksesi niitä ruostumasta.
-Mikäli laite on kosteudelle alttiina sisä- tai ulkotiloissa, peitä se. Suojaa moottoria ja
kytkintä vedeltä.
Moottorin huoltotaulukko
Huoltoväli
Kohde
Jokaisen
käytön
jälkeen
1. kuukau-
den tai 20
tunnin
jälkeen
3 kk:n tai
50 tunnin
välein
6 kk:n tai
100 tunnin
välein
Vuosittain
tai 300
tunnin
välein
Moottoriöljy
Tarkista
öljytaso
●
Vaihda
●
●
Ilman-
puhdistin
Tarkista
●
Puhdista
●(*)
Vaihda
●(**)
Sakkakuppi
Puhdista
●
Sytytystulppa
Tarkista &
puhdista
●
Vaihda
●
Kipinän-
sammutin
(mikäli on)
Puhdista ●
Tyhjäkäynti Tarkista &
säädä
●(***)
Venttiilien
välys
Tarkista &
säädä
●(***)
Polttoainesäi-
liö ja suodatin
Puhdista ●(***)
Polttoainelinja Tarkista Kahden vuoden välein (vaihda tarvittaessa) (***)
(*) Huolla useammin, jos moottoria käytetään pölyisessä ympäristössä.
(**) Koskee ainoastaan paperielementti-tyyppistä ilmanpuhdistinta.
(***)Ainoastaan valtuutettu huoltoliike saa suorittaa nämä toimenpiteet.
11

INTRODUCTION
Congratulations for choosing this high-quality WOODTEC product! We hope it will
be of great help to you. Remember to read the instruction manual before using
the appliance for the first time in order to ensure safe usage. If you have any
doubt or problems, please contact your dealer or the importer. We wish you safe
and pleasant work with this appliance!
SAFETY INSTRUCTIONS
READ THESE INSTRUCTIONS CAREFULLY AND NOTE THE SAFETY INSTRUCTIONS
AND WARNINGS. USE THE APPLIANCE CORRECTLY AND WITH CARE FOR THE
PURPOSE FOR WHICH IT IS INTENDED. FAILURE TO DO SO MAY CAUSE DAMAGE TO
PROPERTY AND/OR SERIOUS PERSONAL INJURY. KEEP THIS INSTRUCTION
MANUAL SAFE FOR FUTURE USE.
This appliance can be used by children aged from 8 years and above and persons with
reduced physical, sensory or mental capabilities or lack of experience and knowledge if they
have been given supervision or instruction concerning use of the appliance in a safe way and
understand the hazards involved. Children shall not play with the appliance. Cleaning and
user maintenance shall not be made by children without supervision.
UNDERSTAND YOUR MACHINE
Read and understand the owner's manual and labels affixed to the machine. Learn its
application and limitations as well as its specific potential hazards.
DRUGS, ALCOHOL AND MEDICATION
Do not operate the machine when under the influence of drugs, alcohol or medication. They
could affect your ability to use it properly. Do not use this appliance if you are tired or
distracted. Watch what you are doing at all times. Use common sense.
AVOID DANGEROUS CONDITIONS
Keep the work area clean and well lit. Cluttered areas, poor visibility and darkness invite
injuries. Do not use the machine in wet or damp areas or expose it to rain. Do not use on
slippery, wet, muddy or icy surface. Keep the working area clear of any tools, wood pieces or
other objects. Remove sawdust and wood waste from the working area. Do not use the
machine in areas where fumes from paint, solvents or flammable liquids pose a potential fire
hazard. Make sure that there is enough space around the machine for the logs, eventual
auxiliary devices and the operator. Never start or run the machine in an enclosed room.
Engine exhaust is dangerous because it contains carbon monoxide, an odourless and deadly
gas. Use the machine only in a well-ventilated area outdoors.
INSPECT YOUR MACHINE
Check the machine before turning it on. Keep guards in place and in working order. Form a
habit of checking to see that keys and adjusting wrenches are removed from the working
area before turning the machine on. Replace damaged, missing or failed parts before using
it.
EN
12

DRESS PROPERLY
Do not wear loose clothing, gloves, necklaces or jewelry (rings, wrist watches). They can be
caught in moving parts. Protective gloves and non-skid footwear are recommended when
working. Wear protective hair covering to contain long hair, preventing it from getting
caught in machinery.
PROTECT YOUR EYES AND FACE
The machine may throw foreign objects into the eyes and cause permanent eye damage.
Always wear eye protection. Everyday eyeglasses have only impact resistant lenses. They are
not safety glasses.
KEEP BYSTANDERS AND CHILDREN AWAY
The machine must always be operated by one person only. Other people must stay at a safe
distance from the working area especially when the motor is running. Never allow other
people to help you with freeing a jammed log.
INSPECT THE LOGS
Make sure there are no nails or foreign objects in logs to be sawed.
DO NOT OVERREACH
Keep proper footing and balance at all times. Never stand on the machine. Serious injury
could occur if the machine tips or if the cutting tools are unintentionally contacted. Do not
store any objects above or near the machine so that someone might stand on the machine to
reach them.
PROTECT YOUR HANDS
Do not attempt to remove a jammed log with your hands. Keep your hands away from the
blade.
DO NOT FORCE THE MACHINE
The machine will do a better and safer job at its design rate. Never try to saw logs larger
than those indicated in the technical data table. It could be dangerous and may damage the
machine. Do not use the machine for a purpose for which it was not intended.
NEVER LEAVE MACHINE RUNNING UNATTENDED
Do not leave the machine until it has come to a complete stop.
STOP THE ENGINE PRIOR TO SERVICE AND CLEANING
Stop the engine always when the machine is not in use, prior to adjustments, changing parts,
cleaning or working on the machine. Consult the manual before servicing.
PROTECT THE ENVIRONMENT
Take used oil to an authorized collection point or follow the stipulations in the country where
the machine is used. Do not discharge into drains, soil or water.
MAINTAIN YOUR MACHINE
Keep the machine clean and in good working condition for the best and safest performance.
13

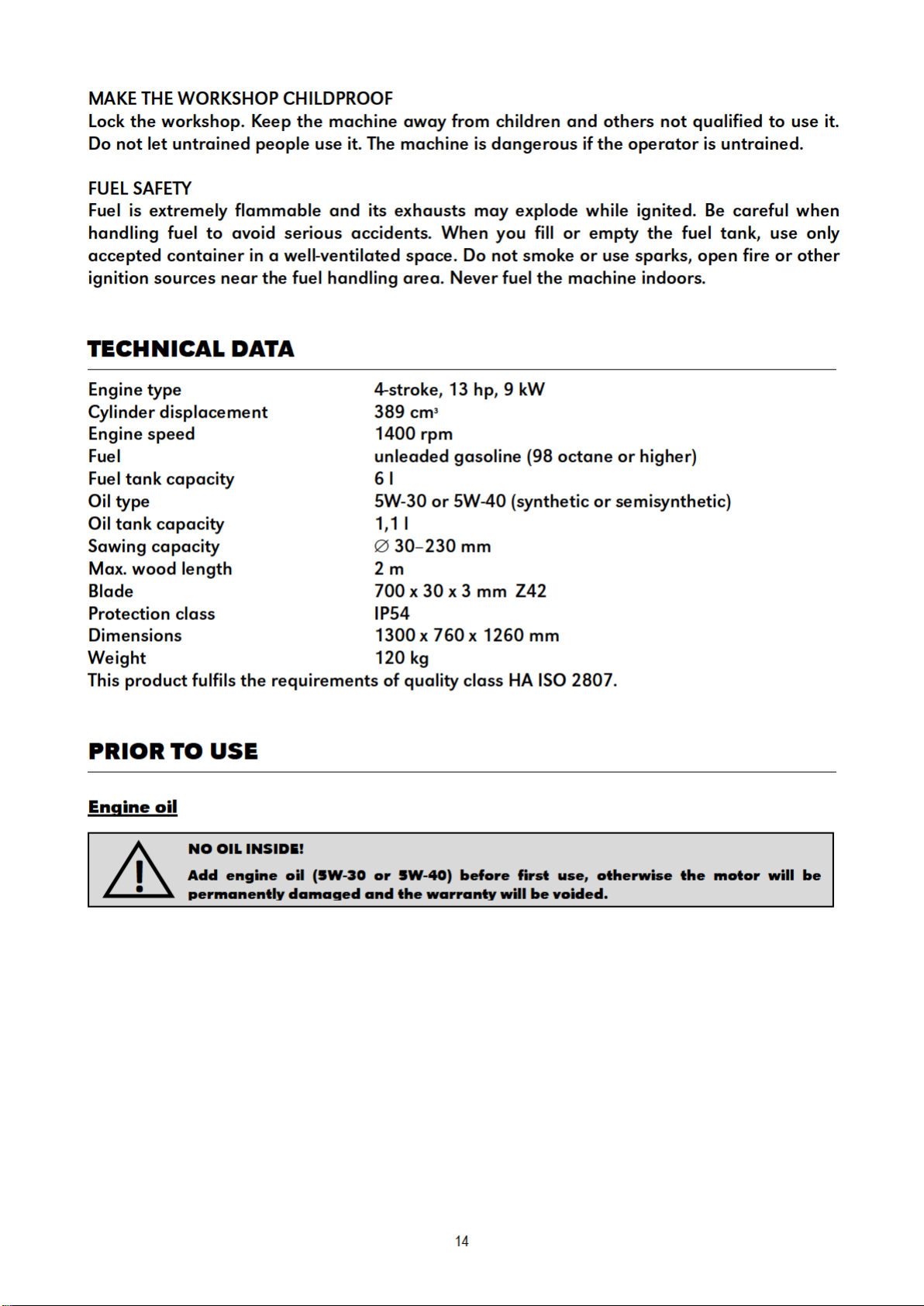

Assembly
Step 1:
1. Connect Left leg (34) to Upper front plate (30) and Upper back plate (25) with hex bolts,
washers and nuts.
2. Connect Right leg (23) to Upper front plate (30) and Upper back plate (25) with hex bolts,
washers and nuts.
3. Connect Lower front plate (29) to Left leg (34) and Right leg (23) with hex bolts, washers and
nuts.
4. Connect Lower back plate (24) to Left leg (34) and Right leg (23) with hex bolts, washers and
nuts.
5. Connect Support plate (26) to Upper front plate (30), Upper back plate (25), Left leg (34) and
Right leg (23) with hex bolts, washers and nuts.
15

Step 3:
1. Assemble Big blade cover (35) to Motor bracket with hex bolt, washer and nut.
2. Connect Blade supporting plate (1) to Big blade cover (35) with hex bolt, washer and nut.
17

Step 4:
1. Put Bracket (3) into Wheel axle, and connect Working table and Inner blade cover and Stand
with hex bolts, washers and nuts.
2. Put Wheels (17) into the axle and secure them in place.
3. Connect Push handle (11) to the table with hex bolts, washers and nuts.
18
