Chain saw extension pole
Perche d’extension de tronçonneuse
Poste de extension de sierra de cadena
EN
F
ES
1
7 8
2
3
4
5
6
A2 B
D E1
E2
2
2
3
2
3
1
1
1
2
1
A1
C
1
F6
F5
F3
F2
F4
F1
A2 B
E2
2
2
3
2
3
1
1
1
2
1
A1
F6
F5
F3
F2
F4
F1
Chain saw extension pole EN
Chain saw extension pole
5
EN
WARNING: This product can expose
you to chemicals including lead and
Di(2-ethylhexyl)phthalate (DEHP) which
are known to the State of California to
cause cancer and birth defects or other
reproductive harm. For more information
go to www.P65Warnings.ca.gov.
SAFETY INSTRUCTIONS
WARNING: Read and understand
all instructions. Failure to follow all
instructions listed below may result in serious
personal injury.
1. When using the extension pole to cut the
branches on a tree, make sure to keep a
firm footing and balance. Do not stand in a
position where the branch may land after
being cut.
2. When using this machine with the
extension pole, make sure to insert the
battery pack to the pole firstly.
COMPONENT LIST
TECHNICAL DATA
Length 77˝
Extension Length 30˝
Weight 4.1 lbs
OPERATING INSTRUCTIONS
NOTE: Before using the tool, read
the instruction book carefully as
well as the instruction book of Chain
Saw WG322/WG323.
This extension pole is designed for use with
Worx Chain Saw WG322/WG323.
ASSEMBLY
WARNING: Before attaching the
extension pole, make sure that the
battery pack has been removed.

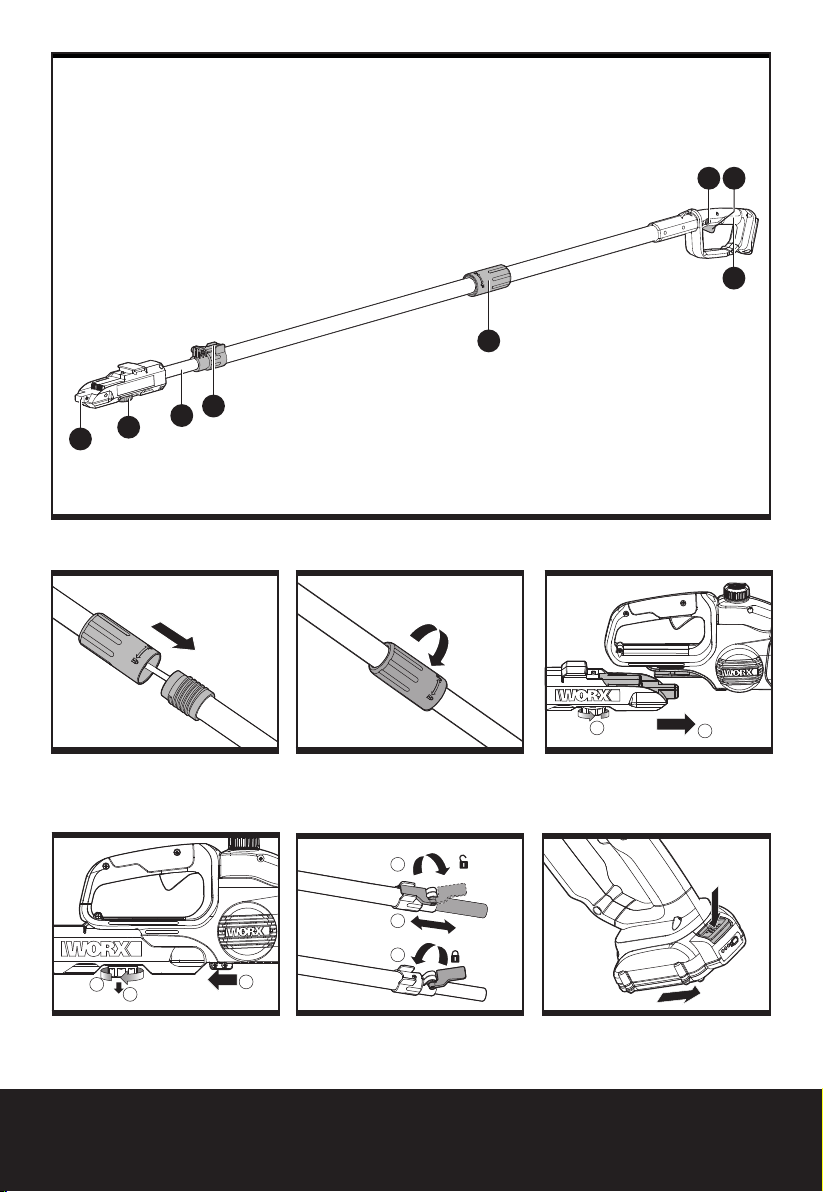

1. ASSEMBLING THE EXTENSION POLE
Align and insert the handle of extension
pole into the shaft. Rotate the locking knob
clockwise to lock. (See Fig. A1, A2)
NOTE: Make sure that the shaft is firmly
locked in place.
2. ASSEMBLING THE EXTENSION POLE
TO THE MACHINE (See Fig B)
Step1: Align and insert the pole connection
bracket into the saw.
Step2:Turn the locking knob counterclockwise
to tighten the extension pole to the machine.
NOTE: Make sure the extension pole
is locked into position securely before
operation.
3. REMOVING THE EXTENSION POLE
(See Fig C)
Step1:Turn the locking knob clockwise to
loosen and pull it out.
Step2: While pulling the locking knob then
slide saw to disconnect the extension pole
with the saw.
WARNING:When using the
Extension Pole, make sure that the
battery pack has been removed.
4. ADJUSTING POLE LENGTH
The pole saw has a telescoping pole assembly
that will extend from 77 inches (fully retracted)
to 105 inches (fully extended).
Clamping lever is used to hold the pole in
position at any extended length.
1. To extend the pole, loosen the clamping
lever as shown in Fig D. Pole will slide
freely.
1. EXTENSION POLE HANDLE
2. LOCKING KNOB
3. CLAMPING LEVER
4. INNER POLE
5. LOCKING KNOB
6. EXTENSION POLE CONNECTION BRACKET
7. LOCK-OUT BUTTON
8. ON/OFF SWITCH
76
Chain saw extension pole
6
EN
2. Pull inner pole section out to desired length
of extension. Note: only extend pole to
minimum length required to reach limb
that is being cut.
3. To lock pole in position, tighten clamping
lever as shown in Fig. D.
WARNING: ELECTROCUTION
HAZARD
Never use the chain saw or extension
pole in an area with overhead power lines
or where the branch being cut can come
into contact with overhead power lines.
CUTTING WITH EXTENSION POLE
1. Attached the pole as described in
‘’Assembly’’.
2. Install the battery pack into the machine.
NOTE: Your battery pack maybe
UNCHARGED and you must charge it
before usage. Depress the battery pack
release button to remove the battery
pack from your tool (See Figure E1). After
recharging, insert the battery pack into
the battery port. A simple push and slight
pressure will be sufficient until a click is
heard (See Figure E2). Check to see if the
battery is fully secured.
NOTE: When removing the battery pack,
hold it firmly to avoid dropping and injury.
WARNING: Do not stand directly
below a branch being cut. Keep
bystanders far away. Do not stand on
a ladder or other type of unstable
support while using the tool. Do not
use the tool near cable, electrical
power or telephone lines. Keep 10 ft
(3m) away from all power lines. (See
Fig. F1-F4)
3. Use both hands to grip the pole saw. Use
only designated grip areas when operating
pole saw (See Figure F5). Use firm grip.
Thumbs and fingers must wrap around
pole saw handle and pole.
4. Make sure your footing is firm. Keep feet
apart. Divide your weight evenly on both
feet.
5. When ready to make a cut, press the
Lock-out Button, then fully press the On/
off Switch (See Figure F6).This will turn
the pole saw on. Releasing on/off Switch
will turn the pole saw off. Make sure saw is
running at full speed before starting a cut.
6. When starting a cut, place moving chain
against wood. Hold pole saw firmly in
place to avoid possible bouncing or skating
(sideways movement) of saw.
7. Guide pole saw using light pressure. Do
not force the pole saw.The motor will
overload and can burn out. It will do the job
better and safer at the rate for which it was
intended.
8. Remove the pole saw from a cut with saw
running at full speed. Stop the pole saw
by releasing trigger. Make sure chain has
stopped before setting the pole saw down.
F
Perche d’extension de tronçonneuse
76
F
Perche d’extension de tronçonneuse
AVERTISSEMENT: Ce dispositif
peut vous exposer aux produits
chimiques notamment le plomb et le
di-phtalate (de 2-éthylhexyle) (DEHP) qui
sont reconnus dans l’État de Californie
comme causant des cancers et des
anomalies congénitales ou d’autres
anomalies de la reproduction. Pour en
savoir plus, veuillez consulter le site
www.P65Warnings.ca.gov.
CONSIGNES DE SECURITE
AVERTISSEMENT: S’assurer de
lire et de comprendre toutes les
directives. Ne pas suivre les directives
figurant ci-après peut causer un choc
électrique, un incendie et des blessures
corporelles graves.
1. Si vous utilisez une perche d’extension pour
couper les branches d’un arbre, assurez-
vous d’avoir un bon appui des pieds au sol
et un bon équilibre. Ne restez pas à l’endroit
où une branche pourrait tomber.
2. Cuando use esta máquina con el poste de
extensión, asegúrese de insertar el paquete
de batería al poste primero.
LISTE DES ÉLÉMENTS
DONNÉES TECHNIQUES
Longueur 1960mm (77’’)
Longitud de extensión 750mm (30’’)
Poids de la machine 1.86kg (4.1 lbs)
INSTRUCTIONS D’UTILISATION
REMARQUE: Avant d’utiliser
cet outil, assurez-vous de lire
attentivement le manuel d’utilisation
et le manuel d’utilisation de la
Tronçonneuse WG322/WG323.
La perche d’extension est conçue pour n’être
utilisée qu’avec la WorxTronçonneuse WG322/
WG323.
ASSEMBLAGE
AVERTISSEMENT: Antes de
conectar el poste de extensión,
asegúrese que se haya retirado el
paquete de batería.
1. ASSEMBLAGE DE LA PERCHE
D’EXTENSION
Alignez et insérez la poignée de la perche
d’extension dans l’arbre.Tournez le collier
de fixation dans le sens des aiguilles d’une
montre pour verrouiller. (Voir Fig. A1, A2)
REMARQUE: Assurez-vous que l’arbre est
fermement verrouillé en place.
2. ASSEMBLAGE DE LA PERCHE
D’EXTENSION À LA MACHINE (Voir Fig
B)
Étape 1: Alignez et insérez le support de
raccordement de la perche dans la scie.
Étape 2:Tournez le bouton de verrouillage
dans le sens antihoraire pour serrer la perche
pôle d’extension sur la machine.
REMARQUE: Assurez-vous que la perche
d’extension soit bien verrouillée en
position avant utilisation.
3. RETRAIT DE LA PERCHE D’EXTENSION
(Voir Fig C)
Étape 1: Tournez le bouton de verrouillage dans
le sens horaire pour le desserrer et le retirer.
1. POIGNÉE DE LA PERCHE D’EXTENSION
2. COLLIER DE FIXATION
3.
RÉCEPTACLE DU CORDON D’ALIMENTATION
4. PERCHE INTERNE
5. BOUTON DE VERROUILLAGE
6. SUPPORT DE RACCORDEMENT DE
LA PERCHE D’EXTENSION
7. VERROU D’INTERRUPTEUR
8. INTERRUPTEUR MARCHE/ARRÊT
F
Perche d’extension de tronçonneuse
98
F
Perche d’extension de tronçonneuse
Étape 2 : Déconnectez la perche d’extension
de la scie.
AVERTISSEMENT: Lorsque vous
utilisez cette machine avec la
perche d’extension, assurez-vous que la
batterie a été retirée.
4. RÉGLAGE DE LA LONGUEUR DE LA
PERCHE
La scie possède un assemblage pour perche
télescopique pouvant aller de 77pouces
(complètement rétractée) à 105 pouces
(complètement détendue).
Un collier avec levier de serrage permet de
maintenir la tige à la longueur de travail
désirée.
1. Pour rallonger la tige, desserrer le levier de
serrage comme illustré dans la Figure D. La
perche peut alors glisser librement.
2. Tirez sur le tronçon interne de la perche
pour le sortir à la longueur voulue.
Remarque : Sortez la perche seulement à la
longueur minimale requise pour atteindre
la branche que vous voulez couper.
3. Pour verrouiller la tige à la longueur
désirée, serrer le levier de serrage comme
illustré dans la Figure D.
AVERTISSEMENT! DANGER
D’ÉLECTROCUTION
N’utilisez jamais la Tronçonneuse ou la
perche d’extension à proximité de lignes
électriques ou dans une situation où une
branche coupée pourrait tomber sur une
ligne électrique.
Coupe avec la perche d’extension
1. Assemblez la perche comme expliqué
dans « Assemblage ».
2. Installation du bloc-piles.
REMARQUE: Votre bloc-pile n’est PAS
CHARGÉ. If faut donc le rechargeur une fois
avant d’utiliser l’outil. Enfoncez le système
de verrouillage de la batterie et retirez la
batterie de l’outil (Voir Figure E1). Une fois
rechargée, replacez la batterie dans son
emplacement. L’application d’une légère
pression suffira jusqu’à ce qu’un clic soit
entendu. (Voir Figure E2). Vérifiez si la
batterie est bien sécurisée.
REMARQUE: Lorsque vous retirez la
batterie, maintenez-la fermement pour
éviter qu’elle puisse tomber et vous
blesser.
AVERTISSEMENT: Ne restez pas
directement sous une branche
que vous coupez. Faites éloigner les
curieux. N’utilisez pas la scie grimpé
sur une échelle ou un autre appui
instable. N’utilisez pas l’outil à
proximité de câbles électriques ou
téléphoniques. Demeurez à au moins 3
m de toute ligne électrique. (Voir Fig.
F1-F4)
3. Servez-vous de vos deux mains pour saisir
la scie à perche. Ne saisissez que les parties
designees pour la prise pour utiliser la scie
à perche (Voir Figure F5). Votre prise doit
être ferme. Le pouce et les doigts doivent
être complètement refermés sur la perche
et la poignée.
4. Veiller à maintenir un bon équilibre.
Garder les pieds écartés. Répartir le poids
également sur les deux pieds.
5. Lorsque vous êtes prêt à faire une coupe,
enfoncez le verrouillage d’interdiction de
la gâchette, puis appuyez sur la gâchette
(Voir fig. F6). Ceci met en marche la scie.
Pour mettre la scie à l’arrêt, vous relâchez
la gâchette. S’assurer que la chaîne tourne
à la vitesse maximum avant d’entamer
l’entaille.
6. Au moment d’entamer l’entaille, placer la
chaîne en mouvement contre le bois.Tenez
la scie à perche fermement en place, afin
d’éviter les rebonds et les effets de poussée
latérale de la scie.
7. Pour guider la scie à perche, n’exercez
qu’une légère pression. Ne la forcez pas. Le
moteur serait surchargé et pourrait griller.
Il fonctionnera de façon plus efficace et
plus sûre à la vitesse pour laquelle il a été
prévu.
8. Retirez la scie du trait de coupe à plein
régime. Arrêtez la scie à perche en
relâchant la gâchette. Assurez-vous que la
chaîne a cessé de tourner avant de poser la
scie au sol.
ES
Poste de extension de sierra de cadena
9
ES
Poste de extension de sierra de cadena
98
ADVERTENCIA! Este producto puede
exponerlo a sustancias químicas,
como plomo y di (2-etilhexilo) ftalato
(DEHP), que el estado de California
reconoce como causantes de cáncer y
defectos de nacimiento u otros daños
reproductivos. Para más información
visite www.P65Warnings.ca.gov.
INSTRUCCIONES DE
SEGURIDAD
ADVERTENCIA: Lea y comprenda
todas las instrucciones. El
incumplimiento de todas y cada una de las
instrucciones enumeradas a continuación
puede provocar descarga eléctrica, incendio o
daños personales graves.
1. Al utilizar la barra de extensión para
cortar las ramas de un árbol, asegúrese
de mantener un equilibrio firme. No se
coloque en una posición donde la rama
podría caerse.
2. Cuando use esta máquina con el poste de
extensión, asegúrese de insertar el paquete
de batería al poste primero.
LISTA DE PARTES
DATOS TÉCNICOS
Longitud 77'' (1960mm)
Longitud de extensión 30'' (750mm)
Peso 4.1 lbs (1.86kg)
INSTRUCCIONES DE USO
NOTA: Antes de usar la
herramienta, lea atentamente el
manual de instrucciones y el manual
de instrucciones de sierra de cadena
WG322/WG323.
Esta barra de extensión está diseñada para
su uso con la sierra de cadena Worx WG322/
WG323.
ENSAMBLE
ADVERTENCIA: Antes de conectar
el poste de extensión, asegúrese
que se haya retirado el paquete de
batería.
1. ENSAMBLE DE LA BARRA DE
EXTENSIÓN
Alinee e inserte el mango del poste de
extensión en el eje. Gire el collarín de bloqueo
en sentido del reloj para bloquear. (Consulte
las Figura. A1, A2)
NOTA: Asegúrese de que el eje esté
firmemente bloqueado en su lugar.
2. ENSAMBLE DEL POSTE DE
EXTENSIÓN EN LA MÁQUINA (Consulte
las Figura B)
Paso 1: Alinee e inserte el soporte de conexión
del poste en la sierra.
Paso 2: Gire la perilla de bloqueo en sentido
contrario a las manecillas del reloj para
apretar el poste de extension a la máquina.
NOTA: Asegúrese que el poste de
extension esté bloqueado en posición
firmemente antes de la operación.
3. DESINSTALACIÓN DE POSTE DE
EXTENSIÓN (Consulte las Figura C)
Paso 1: Gire la Perilla de bloqueo en sentido
contrario a las manecillas del reloj para aflojar
y retirarlo.
1. MANGO DE POSTE DE EXTENSIÓN
2. COLLARÍN DE BLOQUEO
3. CABLE DE TOMACORRIENTE
4. POSTE INTERIOR
5. PERILLA DE BLOQUEO
6. SOPORTE DE CONEXIÓN DE POSTE DE EXTENSIÓN
7. BOTÓN DE BLOQUEO
8. LLAVE DE ENCENDIDO/APAGADO
10
ES
Poste de extension de sierra de cadena
Paso 2: Desconecte el poste de extensión con
la sierra.
ADVERTENCIA! Cuando use esta
máquina con el Poste de extensión,
asegúrese que el paquete de la batería
esté retirado.
4. REGULACIÓN DE LA LONGITUD DE LA
PÉRTIGA
La sierra de poste tiene un ensamble de
poste telescópico que se extenderá de 77
pulgadas (totalmente retraído) a 105 pulgadas
(totalmente extendido).
El nivel de sujeción se usa para sostener
el poste en posición en cualquier longitud
extendida.
1. Para extender la pértiga afloje la palanca de
sujeción como se muestra en la figura D.
La pértiga se deslizará libremente.
2. Hale hacia fuera la sección de la pértiga
interna hasta la longitud deseada de
extensión. Nota: Solamente extienda la
pértiga hasta la longitud mínima requerida
para alcanzar la rama que está siendo
cortada.
3. Para bloquear la pértiga apriete la palanca
de sujeción como se muestra en la figura D.
ADVERTENCIA! PELIGRO DE
ELECTROCUCIÓN
Nunca utilice la sierra de cadena o la
barra de extensión en un área con líneas
de alimentación aéreas o donde la rama
que se está cortando podría entrar en
contacto con líneas de alimentación
aéreas.
Corte con la barra de extensión
1. Coloque la barra como se describe en
“Ensamble”.
2. Instalar el paquete de batería.
NOTA: Su batería está DESCARGADA y
debe cargarla antes de usarla. Presione la
traba de liberación de la batería y extráigala
de la herramienta (Consulte las Figura E1).
Luego de la recarga, deslice la batería en
el puerto para la batería de la herramienta.
Una simple presión y presión ligera serán
suficientes hasta que se escuche un clic.
(Consulte las Figura E2). Revise para ver si
la batería está completamente asegurada.
NOTA: Cuando retire el paquete de la
batería, sosténgala firmemente para evitar
que caiga y lesiones.
ADVERTENCIA: No se pare
directamente debajo de una rama
que se está cortando. Mantenga
alejadas a las personas que están
mirando. No se pare en una escalera u
otro tipo de apoyo inestable al utilizar
la herramienta. No utilice la
herramienta cerca de líneas de TV por
cable, energía eléctrica o telefonía.
Manténgase a 3 metros (10 pies) de
todas las líneas de alimentación.
(Consulte las Figura. F1-F4)
3. Use ambas manos para agarrar la Sierra
de Pértiga. Cuando opere la Sierra de
Pértiga use solamente las áreas de agarre
designadas (Consulte las Figura F5).
Aplique un agarre firme. Los pulgares y
dedos deben envolverse alrededor del
mango de la sierra y de la pértiga.
4. Asegúrese de mantener una pisada firme.
Mantenga los pies separados y distribuya
su propio peso sobre ambos pies en forma
equilibrada.
5. Cuando esté listo para realizar el corte,
presione el bloqueo del interruptor de
gatillo y accione este interruptor (Consulte
las Figura F6). Esto encenderá a la Sierra
de Pértiga. Al soltar el interruptor de gatillo
se apagará la Sierra de Pértiga. Cerciórese
de que la cadena está girando a su maxima
velocidad antes de comenzar a cortar.
6. Al comenzar a cortar, coloque la cadena
en movimiento sobre la madera. Sostenga
firmemente a la Sierra de Pértiga en el sitio
para evitar que rebote o patine la sierra
(movimiento hacia un lado).
7. Guíe la Sierra de Pértiga usando una
presión ligera. No presione mucho a la
Sierra de Pértiga; de lo contrario, el motor
se sobrecargará y se quemará. La sierra
funcionará de manera mejor y más segura
si se la utiliza según ha sido diseñada.
8. Retire la Sierra de Pértiga de un corte
cuando esta esté funcionando a su plena
velocidad. Detenga la Sierra soltando el
gatillo. Asegúrese que la cadena se ha
detenido antes de colocarla abajo.
Table of contents
Languages:
