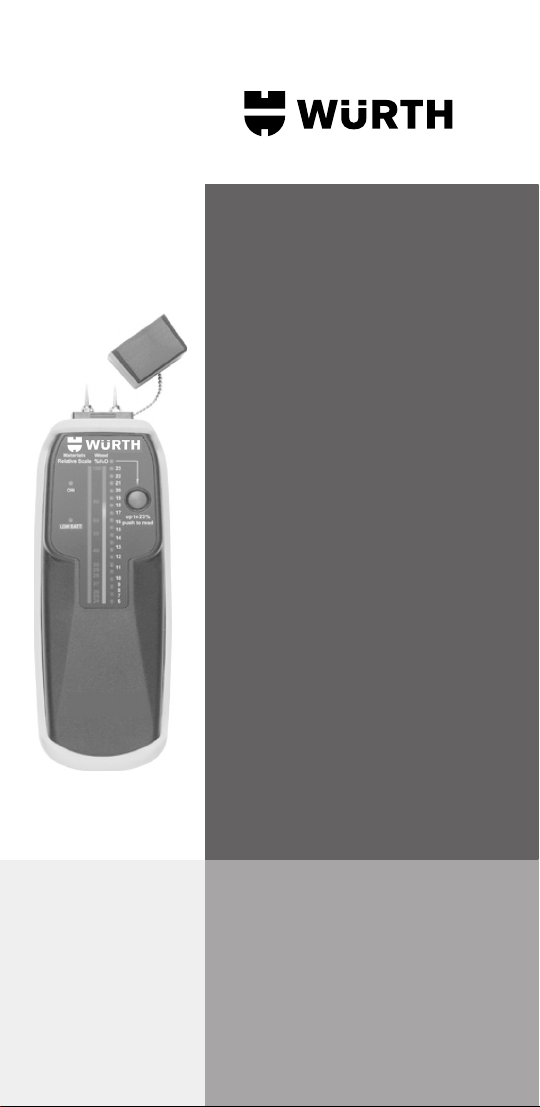

wurth 0715 53 188 User manual

1
Bedienungsanleitung
Notice de fonctionnement
User's manual
Libretto d'Istruzioni
Manual de Instrucciones
DEUTSCH
FRANÇAIS
ENGLISH
ITALIANO
ESPANOL
Art. 0715 53 188
Materialfeuchtemesser
Humidimètre matériaux
Materials moisture meter
Misuratore di umidità materiali
Medidor de humedad en materiales

2
Bedeutung des Zeichens
ACHTUNG! Lesen Sie die Bedienungsanleitung, bevor Sie das Gerät
benutzen.
Werden die Anweisungen in dieser Bedienungsanleitung, denen dieses
Symbol vorangestellt ist, nicht beachtet oder eingehalten, kann es zu
Verletzungen von Menschen oder Beschädigungen des Geräts oder
der Installationen kommen.
Wir danken Ihnen für das Vertrauen, dass Sie uns mit dem Kauf dieses
Materialfeuchtemessers Art. 0715 53 188 entgegengebracht haben.
Damit die optimale Nutzung des Geräts gewährleistet ist:
■Lesen Sie diese Bedienungsanleitung sorgfältig durch.
■ Beachten Sie die Sicherheitshinweise.
SICHERHEITSHINWEISE
■Um ein Verletzungsrisiko auszuschließen, muss nach Benutzung des
Geräts immer sofort die Schutzkappe für die Spitzen wieder aufgesetzt
werden.
GARANTIE
Unsere Garantie erstreckt sich, falls nicht ausdrücklich anders vereinbart,
über zwölf Monate nach Kauf des Geräts (ein Auszug aus unseren
allgemeinen Verkaufsbedingungen ist auf Anforderung erhältlich).
Français .....................................................................................6
English ......................................................................................10
Italiano .......................................................................................14
Español .....................................................................................18
INHALT
1. VORSTELLUNG ......................................................................3
2. ALLGEMEINES ZUR MATERIALFEUCHTE............................3
3. BESCHREIBUNG .....................................................................3
4. BENUTZUNG............................................................................4
4.1 Verfahren ............................................................................................. 4
4.2 Abgleich des fühlers ............................................................................ 4
5. TECHNISCHE DATEN .............................................................4
6. WARTUNG................................................................................5
7. BESTELLANGABEN................................................................5
8. ANLAGE......................................................................22

3
1. VORSTELLUNG
Der Materialfeuchtemesser Art. 0715 53 188 wurde zur Messung
der Feuchte in Holz und Baumaterialien wie Gips, Putz usw. entwickelt.
Das Messprinzip verläuft folgendermaßen: Zwischen zwei Elektroden
fließt ein elektrischer Strom, mit dessen Hilfe die Impedanzänderung
aufgrund der im Material enthaltenen Feuchtigkeit gemessen wird. Das
Gerät wandelt die Messung sofort in den Feuchtegehalt in % um.
Bei Holz ermöglicht das Gerät eindirektes Ablesen der Holzfeuchte in %
H2O zwischen 6 % und 100 %.
Bei anderen Baumaterialien bestimmt das Gerät die äquivalente
Holzfeuchte.
2. ALLGEMEINES ZUR MATERIALFEUCHTE
Feuchtemesser werden im Allgemeinen für Holz geeicht, das Baumaterial,
von dem man am besten die Grade des Feuchtegehalts kennt, bei denen
eine Verschlechterung des Materials auftritt.
Unterhalb von ungefähr 16 % wird Holz als trocken angesehen und
erfährt keine Qualitätsverschlechterung (keine Fäulnis, Beibehaltung der
mechanischen Eigenschaften,…).
Zwischen ca. 16 und 19 % wird der Grenzwert für die Feuchte erreicht
und es können Qualitätsverschlechterungen auftreten.
Oberhalb von 20 % schließlich wird Holz als feucht angesehen und mit
der Zeit werden sich Qualitätsverschlechterungen einstellen, wenn man
keine Gegenmaßnahmen ergreift, um diesen Feuchtegehalt zu senken.
Bei anderen Materialien verfährt man äquivalent zum Holz, indem man
die äquivalente Holzfeuchte bestimmt, die dem Feuchtegehalt des
Holzes entspricht, das äquivalent zu dem Material ist, bei dem man die
Messung durchführt.
Die Auswertung der Messung ist einfach, da der Prozentsatz für den
Übergang vom „trockenen“ zum „feuchten“ Zustand der gleiche ist: er
liegt zwischen 16 und 20 %.
3. BESCHREIBUNG
Siehe Anlage Kapitel 8 am Ende der Bedienungsanleitung
1In das Material einzudrückende Messspitzen
2Schutzkappe (schützt die Spitzen und dient zum Ausschalten des
Geräts)
3Kontrollleuchte „on“ zur Anzeige, ob das Gerät ein- oder ausgeschaltet
ist
4Kontrollleuchte „low batt“ zur Anzeige, ob die Batterie verbraucht ist
520 Kontrollleuchten zur Anzeige des Feuchtegehalts
6Skala eingeteilt in % Holzfeuchte oder äquivalente Holzfeuchte,
zugeordnet zu einem farbigen Bargraph, der eine Unterscheidung
zwischen dem trockenen und dem feuchten Zustand ermöglicht
7Kontrollleuchte für einen Feuchtegehalt > 23 %
8Das Aufleuchten von Kontrollleuchte 7 bedeutet, dass die rote Taste
gedrückt werden muss, um einen korrekten Messwert zu bekommen

4
4. BENUTZUNG
4.1 Verfahren
1. Nehmen Sie die Schutzkappe von den Spitzen. Hierdurch wird das
Gerät eingeschaltet, was durch Aufleuchten der Kontrollleuchte «on»
angezeigt wird.
Beachten Sie, dass die Messspitzen zu Verletzungen führen können,
wenn sie nicht mit Vorsicht behandelt werden.
2. Drücken Sie die Messspitzen fest in das Material ein und lesen Sie
das Messergebnis ab:
Drücken Sie bei Holz die Spitzen so ein, dass der Strom parallel zu
den Holzfasern fließt.
Liegt der Feuchtegehalt des Materials unter 6 %, leuchtet keine der
Dioden auf.
Liegt der Feuchtegehalt zwischen 6 und 23 %, können Sie den
Prozentsatz direkt auf der rechten Spalte neben der aufleuchtenden
Diode ablesen.
Liegt der Feuchtegehalt über 23 %, leuchtet die oberste Diode auf
und gibt an, dass die rote Taste auf der Frontplatte gedrückt werden
muss. Lesen Sie dann den Feuchtegehalt (zwischen 24 und 100 %)
auf der linken Spalte neben der aufleuchtenden Diode ab.
Da das Messergebnis von der Dichte und der Art des Materials
abhängt, ist es sinnvoll, einen Vergleich zwischen dem trockenen
und dem feuchten Zustand dieses Materials durchzuführen.
3. Um das Gerät auszuschalten, setzen Sie einfach wieder die
Schutzkappe auf.
Ein kontinuierliches Leuchten der Diode „low batt“ zeigt an, dass
die Batterie möglichst bald auszutauschen ist.
4.2 Vorsichtsmaßnahmen bei der Durchführung von Messungen
Die Materialoberfläche muss trocken sein, damit das Messergebnis
nicht verfälscht wird. Es soll ja schließlich der interne Feuchtegehalt des
Materials bestimmt werden.
5.TECHNISCHE DATEN
■Messumfang: 6 bis 100 % Holzfeuchte oder äquivalente Holzfeuchte
■Anzeige: 20 Dioden in 2 Bereichen: 6 bis 23 % und 24 bis 100 %
■Genauigkeit : ± 2 Led
■Batteriezustand: Aufleuchten der Diode „low batt“, sobald die
Batteriespannung für eine korrekte Messung nicht mehr ausreicht
■Stromversorgung: Batterie 9 V (Typ 6LR61 oder 6LF22)
■Abmessungen / Gewicht: 195 x 60,5 x 38 mm / 160 g mit Batterie
■Betriebsumgebung: 0 bis 50 °C, < 80 % r. F.
■Lagerumgebung: -20 bis +60°C, 0 bis 80 % r. F., ohne Batterie
■Betriebsdauer: 30 Stunden
■Sicherheit: EN 61010-1
■Elektromagnetische Verträglichkeit: EN 61326-1

5
6. WARTUNG
Gefahrenschild hier anbringen
Für die Wartung sind ausschließlich die angegebenen Ersatzteile
zu verwenden. Der Hersteller kann nicht für Unfälle haftbar gemacht
werden, die auf eine Reparatur zurückzuführen sind, die nicht von seinem
Kundendienst oder einem zugelassenen Reparaturservice durchgeführt
wurde.
6.1 Austausch der Batterie
■Sobald die Diode «low batt» aufleuchtet, muss die Batterie
ausgetauscht werden.
■Entfernen Sie die gelbe Stoßschutzhülle, ohne die Schutzkappe für
die Spitzen abzunehmen (das Gerät bleibt ausgeschaltet).
■Lösen Sie die Schraube der Batterieabdeckung und entfernen Sie
diese, indem Sie sie nach hinten schieben.
■Tauschen Sie die verbrauchte Batterie durch eine Batterie 9 V (Typ
6LR61 oder 6LF22) aus.
6.2 Reinigung des Gehäuses
Reinigen Sie das Gehäuse mit einem Lappen und etwas Seifenwasser.
Wischen Sie mit einem angefeuchteten Tuch nach.
Verwenden Sie keine Lösungsmittel.
6.3 Messtechnische Überprüfung
Wie bei allen Mess- und Prüfgeräten, ist eine Überprüfung in
regelmäßigen Abständen erforderlich.
Fur eine Überprüfung und Kalibrierung Ihrer Geräte, wenden Sie sich an
die Niederlassung Ihres Landes.
6.4 Wartung
Senden Sie das Gerät für Reparaturen innerhalb und außerhalb der
Garantiezeit an Ihren Händler zurück.
7. BESTELLANGABEN
Art. 0715 53 188
Geliefert mit grauer Stoßschutzhülle, einer 9V-Batterie und dieser
Bedienungsanleitung
ERSATZTEILE
Prüfspitzen .......................................................................... 0715 53 189

6
Significations du symbole
ATTENTION ! Consulter la notice de fonctionnement avant d’utiliser
l’appareil.
Dans la présente notice de fonctionnement, les instructions précédées
de ce symbole, si elles ne sont pas bien respectées ou réalisées,
peuvent occasionner un accident corporel ou endommager l’appareil
et les installations.
Vous venez d’acquérir un humidimètre matériaux Art. 0715 53 188 et
nous vous remercions de votre confiance.
Pour obtenir le meilleur service de votre appareil :
■lisez attentivement ce mode d’emploi
■respectez les précautions d’emploi
PRECAUTIONS D'EMPLOI
■Pour prévenir tout risque de blessures, toujours remettre le capot de
protection des pointes après utilisation.
GARANTIE
Notre garantie s’exerce, sauf stipulation expresse, pendant douze mois
après la date de mise à disposition du matériel (extrait de nos Conditions
Générales de Vente, communiquées sur demande).
Deutsch .......................................................................................... 2
English ......................................................................................... 10
Italiano .......................................................................................... 14
Español ........................................................................................ 18
SOMMAIRE
1. PRESENTATION ........................................................................ 7
2. GENERALITES SUR L'HUMIDITE DANS LES MATERIAUX ... 7
3. DESCRIPTION............................................................................ 7
4. UTILISATION .............................................................................. 8
4.1 Procédure .............................................................................................8
4.2 Précautions de mesure .........................................................................8
5. CARACTERISTIQUES ............................................................... 8
6. MAINTENANCE ......................................................................... 9
7. POUR COMMANDER ................................................................ 9
8. ANNEXE......................................................................22

7
1. PRESENTATION
L' humidimètre Art. 0715 53 188 est conçu pour mesurer le taux
d'humidité dans le bois et les matériaux de construction tels que le
plâtre, les crépis, ...
Le principe de mesure est le suivant : on fait passer un courant électrique
entre les deux électrodes afin de mesurer la variation d'impédance due
à l'humidité présente dans le matériau. L'appareil traduit instantanément
la mesure en % d'humidité.
Pour le bois, l'appareil permet une lecture directe du taux d'humidité du
bois exprimé en % d'H2O entre 6% et 100%.
Pour les autres matériaux de construction, l'appareil détermine l'humidité
du bois équivalente H.B.E.
2. GENERALITES SUR L'HUMIDITE DANS LES MATERIAUX
Les humidimètres sont généralement étalonnés pour le bois qui est le
matériau de construction dont on connaît le mieux les niveaux de taux
d'humidité à partir duquel il y a détérioration du matériau.
En effet, en dessous de 16% environ, le bois est considéré comme sec et
ne subit pas de détérioration (absence de pourriture, qualités mécaniques
conservées, ...).
Entre 16 et 19% environ, le taux d'humidité devient limite et des
détériorations peuvent commencer à apparaître.
Enfin, au delà de 20%, le bois est considéré comme humide et des
détériorations vont nécessairement apparaître avec le temps à moins
qu'on ne prenne des dispositions pour réduire ce taux.
Pour les autres matériaux, on procède par équivalence avec le bois,
en déterminant l'H.B.E. (humidité du bois équivalente) qui est le taux
d'humidité atteint par le bois équivalent à celui du matériau sur lequel on
procède à la mesure.
L'interprétation de la mesure en est facilitée puisque le seuil en
pourcentage de passage de l'état 'sec' à l'état 'humide' est ainsi le même:
entre 16 et 20%.
3. DESCRIPTION
Voir annexe chapitre 8 en fin de notice de fonctionnement.
1. pointes de mesure à enfoncer dans le matériau.
2. capot de protection (protège les pointes et assure l'extinction de
l'appareil).
3. voyant 'ON' indiquant l'état Marche/Arrêt de l'appareil).
4. voyant 'LOW BAT' d'indication de pile usagée.
5. 20 voyants d'indication du taux d'humidité.
6. échelle graduée en % d'humidité bois ou H.B.E. associée à un
bargraphe coloré permettant la distinction entre l'état sec et humide.
7. voyant indiquant un taux > à 23%.
8. l'allumage du voyant 7 signifie qu'il faut appuyer sur le bouton rouge
pour avoir la lecture correcte.

8
4. UTILISATION
4.1 Procédure
1. Retirer le capot de protection des pointes. Ceci permet la mise en
route de l'appareil que vous constatez par l'allumage du voyant de contrôle
'ON'.
Noter que les pointes de mesure peuvent provoquer des blessures si
elles sont manipulées sans précaution.
2. Enfoncer fermement les pointes dans le matériau et lisez le résultat
de la mesure :
Dans le cas du bois, enfoncer les pointes de manière à ce que le courant
circule parallèlement aux fibres du bois.
Si le taux d'humidité du matériau est inférieur à 6%, aucune diode ne
s'allume.
Si le taux est compris entre 6 et 23%, lire le taux directement sur la colonne
de droite en face de la diode allumée.
Si le taux est supérieur à 23%; c'est la diode la plus haute qui s'allume
indiquant qu'il faut appuyer sur le bouton rouge sur la face avant. Puis
lire le taux (entre 24 et 100%) sur la colonne chiffrée de gauche en face
de la diode allumée.
Le résultat de la mesure étant dépendant de la densité et de la nature
du matériau, il a essentiellement valeur de comparaison entre l'état sec
et l'état humide de ce matériau.
3. Pour éteindre l'appareil, remettre simplement le capot de protection
en place.
4. L'allumage continu de la diode 'LOW BAT' indique que la pile doit
être changée dans les plus brefs délais.
4.2 Précautions de mesure
La surface du matériau doit être sèche pour ne pas fausser le résultat
de la mesure. En effet c'est le taux d'humidité interne du matériau que
l'on veut déterminer.
5. CARACTERISTIQUES
■Etendu de mesure : 6 à 100% de taux d'humidité du bois ou H.B.E.
■Affichage : 20 diodes sur 2 échelles : 6 à 23% et 24 à 100%.
■Précision : ± 2 diodes.
■Etat batterie : allumage de la diode 'LOW BAT' dès que la tension
batterie est insuffisante pour effectuer une mesure correcte.
■Alimentation : pile 9V type 6LR61 ou 6LF22.
■Dimension / poids : 195 x 60.5 x 38mm / 160g avec pile.
■Environnement d'utilisation : 0 à 50°C, < 80% H.R.
■Environnement de stockage : -20 à +60°C, 0 à 80% H.R., sans pile.
■Autonomie de fonctionnement : 30 heures.
■Sécurité : EN 61010-1
■Compatibilité électromagnétique : EN 61326-1

9
6. MAINTENANCE
Pour la maintenance, utilisez seulement les pièces de rechange qui ont
été spécifiées. Le fabriquant ne pourra être tenu pour responsable de
tout accident survenu suite à une réparation effectuée en dehors de son
service après-vente ou des réparateurs agréés.
6.1 Remplacement de la pile
■Dès que la diode 'LOW BAT' s'allume le remplacement de la pile est
indispensable.
■Dégager la gaine jaune de protection sans retirer le capot de protection
des pointes (l'appareil reste ainsi éteint).
■Dévisser puis dégager en poussant vers l'arrière le couvercle pile.
■Remplacer la pile usagée par une pile 9V type 6LR61 ou 6LF22.
6.2 Nettoyage du boîtier
Nettoyer le boîtier avec un chiffon légèrement imbibé d'eau savonneuse.
Rincer avec un chiffon humide.
Ne pas utiliser de solvant.
6.3 Vérification métrologique
Comme tous les appareils de mesure ou d'essais, une vérification
périodique est nécessaire.
Nous vous conseillons au moins une vérification annuelle de cet appareil.
Pour les vérifications et étalonnages, adressez-vous à un laboratoire de
métrologie accrédités COFRAC
6.4 Réparation
Pour toute réparation sous ou hors garantie, merci de retournez l'appareil
à votre distributeur.
7. POUR COMMANDER
Art. 0715 53 188
Fourni avec une gaine grise antichoc, une pile 9V et cette notice de
fonctionnement.
Rechanges :
Pointe de Touches......................................................... 0715 53 189

10
Significance of the symbole
CAUTION ! Pease consult the operating instructions before using
the device.
In these operating instrctions, failure to follow or carry out instructions
preceded by this symbol may result in personal injury or damage to
the device and the installations.
Thank you for purchasing this materials moisture meter
Art. 0715 53 188.To obtain the best possible service from your instrument:
■ Read these operating instructions carefully
■ Comply with the precautions for use
PRECAUTIONS FOR USE
To prevent the risk of injury, always replace the touch prod protection
cap after use.
WARRANTY
Our guarantee is applicable, unless otherwise stated, for twelve months
following the date of supply of the equipment (extract from our General
Sales Conditions, available on request).
Deutsch .......................................................................................... 2
Français .......................................................................................... 6
Italiano .......................................................................................... 14
Español ........................................................................................ 18
CONTENTS
1. PRESENTATION ............................................................................11
2. GENERAL COMMENTS ON MOISTURE IN MATERIALS ............11
3. DESCRIPTION ................................................................................11
4. USE ................................................................................................12
4.1Procedure.............................................................................................................12
4.2 Measuring precautions.......................................................................................12
5. CHARACTERISTICS .....................................................................12
6.MAINTENANCE ..............................................................................13
7.TO ORDER .....................................................................................13
8.APPENDIX.......................................................................22

11
1. PRESENTATION
The moisture meter Art. 0715 53 188 is designed to measure the
level of moisture in wood and construction materials such as plaster and
roughcast, etc.
The measurement principal is as follows: an electric current is passed
through the two electrodes in order to measure the impedance variation
due to the moisture in the material.The instrument immediately translates
the measurement into a humidity %.
For wood, the instrument gives a direct reading of the level of moisture in
the wood, expressed as a % of H2O between 6% and 100%.
For other construction materials, the instrument determines the wood
moisture equivalent (WME).
2. GENERAL COMMENTS ON MOISTURE IN MATERIALS
Moisture meters are generally calibrated for wood which is the construction
material with the best-known moisture levels, over and above which the
material starts to deteriorate.
In fact, under a level of around 16%, wood is considered dry and will not
deteriorate (no rot, retention of mechanical qualities, etc.).
Between around 16 and 19%, the acceptable amount of moisture is
reached and signs of deterioration may start to appear.
Finally, over and above 20%, the wood is considered to be damp and
signs of deterioration will obviously appear in time unless measures are
taken to reduce the level of moisture.
For other materials, a wood equivalence is used by establishing the WME
(wood moisture equivalent) which is the level of moisture reached by wood,
equal to that of the material being measured.
Interpretation of the measurement is facilitated since the threshold
percentage for transition from a “dry” to a “humid” condition is the same:
between 16 and 20%.
3. DESCRIPTION
See the Appendix in Chapter 8 at the end of operating instructions.
1. measurement prods to be inserted into the material
2. protective cover (protects the prods and switches the instrument off)
3. “on” light which shows when the instrument is on or off
4. “low batt” light, which indicates when the battery is low
5. 20 moisture level indicator lamps
6. scale graduated as a % of moisture in wood or W.M.E., associated
with a coloured barchart that shows the difference between a dry
and humid condition
7. lamp indicating a level of > 23%
8. when indicator lamp 7 is lit, you should press the red button to obtain
a correct reading

12
4. USE
4.1 Procedure
1. Remove the protective cover from the prods. Then switches the
instrument on; you will notice the “on” indicator lamp lights up.
Note that the measuring prods may cause injury if not handled with caution.
2. Insert the prods firmly into the material and read the measurement
result:
For wood, insert the prods so that the current circulates parallel to the
wood fibres.
If the material moisture level is less than 6%, none of the LEDs light up.
If the percentage is between 6 and 23%, take the reading directly from
the right-hand column opposite the LED which is lit.
If the percentage is over 23%, the top LED will light up, indicating that
you should press on the red button on the front of the instrument. Then
read the percentage (between 24 and 100%) indicated in the left-hand
column opposite the LED which is lit.
Since the measurement result depends on the density and nature of the
material, its value is essentially one of comparison between the dry and
moist condition of this material.
3. To switch the instrument off, simply replace the protective cover.
4. If the “Low Batt.” LED stays continuously lit, this means the battery
should be changed straight away.
4.2 Measuring precautions
The surface of the material must be dry otherwise the measurement
result will be incorrect. It is in fact the internal percentage of moisture in
the material that we wish to determine.
5. CHARACTERISTICS
■Measurement range: 6 to 100% of moisture in the wood or W.M.E..
■Display: 20 LEDS on 2 scales: 6 to 23% and 24 to 100%
■Accuracy : ± 2 LEDS
■Battery status: “low batt.” LED lights up when the battery power
supply is not sufficient to take a correct measurement
■Power supply: 9V battery (6LR61 or 6F22 type)
■Size / weight: 195 x 60.5 x 38 mm / 160 g with battery
■Utilisation environment: 0 to 50 °C, <80% R.H.
■Storage environment: -20 to +60°C, 0 to 80% R.H., without the
battery
■Operating sufficiency: 30 hours
■Safety: EN 61010-1
■Electromagnetic compatibility : EN 61326-1

13
6. MAINTENANCE
Only use specified spare parts for maintenance purposes. The
manufacturer cannot accept any responsibility for accidents occurring
following repairs carried out outside its after-sales department or approved
maintenance network.
6.1 Changing the battery
■The battery must be replaced as soon as the “low batt” LED lights up
■Remove the yellow protective casing without removing the prod
protection cover (the instrument remains switched off).
■Unscrew, then remove by pushing the battery lid backwards
■Replace the old battery with a 9V battery (6LR61 or 6LF22 type)
6.2 Cleaning the casing
Clean the unit with a cloth and a little soapy water. Clean off with a damp
cloth.
Do not use solvents.
6.3 Metrological Checks
It is essential that all measuring instruments are regularly calibrated.
For checking and calibration of your instrument, please contact our
accredited laboratories (list on request) or the Chauvin-Arnoux subsidiary
or Agent in your country.
6.4 Repair
For all repairs under guarantee or outside guarantee, please return the
device to your distributor.
7.TO ORDER
Art. 0715 53 188
Supplied with a grey shockproof cover, a 9V battery and these operating
instructions.
Spare parts :
Test Probe ................................................................... 0715 53 189

14
Significati del simbolo
ATTENZIONE ! Consultare il libretto d’istruzioni prima dell’uso.
Nel presente libretto d’istruzioni, le indicazioni precedute da questo
simbolo devono essere rigorosamente rispettate, altrimenti possono
prodursi infortuni fisici o danni all’apparecchio e agli impianti.
Avete appena acquistato un misuratore di umidità materiali
Art. 0715 53 188 e vi ringraziamo per la vostra fiducia. Per ottenere
le massime prestazioni dall’apparecchio:
■ Leggete attentamente il presente manuale d’uso
■ Rispettate le precauzioni d’uso
PRECAUZIONI D'USO
Per prevenire qualsiasi rischio di ferite, rimettere sempre il coperchio di
protezione delle punte dopo l’uso.
GARANZIA
La nostra garanzia ha vigore, salvo stipula esplicita, per dodici mesi
a decorrere dalla data di messa a disposizione del materiale (l’estratto
delle nostre Condizioni Generali di Vendita viene comunicato a richiesta).
Deutsch .......................................................................................... 2
Français .......................................................................................... 6
English ......................................................................................... 10
Español ........................................................................................ 18
SOMMAIRE
1. PRESENTAZIONE .......................................................................15
2. GENERALITA SULL'UMIDITA NEI MATERIALI..........................15
3. DESCRIZIONE .............................................................................15
4. UTILIZZO .....................................................................................16
4.1Procedura ......................................................................................................16
4.2 Precauzioni .......................................................................................16
5. CARATTERISTICHE ....................................................................16
6. MANUTENZIONE ........................................................................17
7. PER ORDINARE .........................................................................17
8. ALLEGATO...................................................................................22

15
1. PRESENTAZIONE
Il misuratore di umidità Art. 0715 53 188 è concepito per misurare
il tasso di umidità nel legno e materiali di costruzioni quali il gesso, gli
intonaci,…
Il principio di misura è il seguente: si fa passare una corrente elettrica fra
i due elettrodi per misurare la variazione di impedenza dovuta all’umidità
presente nel materiale. L’apparecchio traduce istantaneamente la misura
in % di umidità.
Per il legno, l’apparecchio permette una lettura diretta del tasso di umidità
del legno espresso in % d’H2O fra il 6% ed il 100 %.
Per gli altri materiali di costruzione, l’apparecchio determina l’umidità del
legno equivalente H.B.E.
2. GENERALITA SULL'UMIDITA NEI MATERIALI
I misuratori di umidità sono generalmente campionati per il legno che è
il materiale di costruzione di cui si conosce al meglio i livelli di tasso di
umidità a partire dal quale si ha deterioramento del materiale.
In effetti, al di sotto del 16% circa, il legno è considerato come asciutto
e non subisce nessun deterioramento ( assenza di putrefazione, qualità
meccaniche conservate,…).
Fra il 16 ed il 19% circa, il tasso di umidità diventa limite e di deterioramenti
possono cominciare ad apparire.
Infine , al di là del 20% , il legno è considerato come umido e dei
deterioramenti appariranno necessariamente con il tempo a meno che
non si assumano delle disposizioni per ridurre questo tasso.
Per gli altri materiali, si procede per equivalenza con il legno, determinando
l’H.B.E (umidità del legno equivalente) che è il tasso di umidità raggiunto
da legno equivalente a quello del materiale sul quale si procede alla
misura.
L’interpretazione della misura non è che la soglia in percentuale di
passaggio dallo stato ‘asciutto’allo stato‘umido’è la stessa : fra 16 e 20%.
3. DESCRIZIONE
Vedi allegato cap 8 alla fine del manuale di funzionamento
1. punte di misura da piantare nel materiale
2. coperchio di protezione ( protegge le punte ed assicura lo
spegnimento dell ‘apparecchio )
3. spia luminosa‘on’che indica lo stato Acceso / spento dell’apparecchio
4. spia luminosa ‘low batt’ di indicazione della pila usata
5. 20 spie luminose diindicazione del tasso di umidità
6. scala graduata in % di umidità legno o H.B.E. associata ad un
bargraph colorato che permette la distinzione fra lo stato asciutto ed
umido
7. spia luminosa che indica un tasso > del 23%
8. l’accensione della spia luminosa 7 significa che si deve premere sul
pulsante rosso per avere la lettura corretta

16
4. UTILIZZO
4.1 Procedura
1. Togliere il coperchio di protezione delle punte . Ciò permette la messa
in funzione dell’apparecchio che constatate tramite accensione della spia
luminosa di controllo ‘on’.
Notare che le punte di misura possono provocare delle ferite se sono
manipolate senza precauzione
2. Inserire le punte nel materiale e leggere il risultato della misura :
Nel caso del legno, inserire le punte in modo che la corrente circoli
parallelamente alle fibre del legno.
Se il tasso di umidità del materiale è inferiore al 6%, nessun diodo si
accende.
Se il tasso è compreso fra 6 e 23%, leggere il tasso direttamente sulla
colonna di destra posta di fronte al diodo acceso.
Se il tasso è superiore a 23%, è il diodo più alto che si accende e che
indica che si deve premere sul pulsante rosso che si trova sul lato anteriore.
Poi leggere il tasso ( fra il 24 ed il 100% ) sulla colonna cifrata di sinistra
di fronte al diodo acceso.
Dato che il risultato della misura dipende dalla densità e dalla natura del
materiale, ha essenzialmente valore di paragone fra lo stato asciutto e
lo stato umido di questo materiale.
3. Per spegnere l’apparecchio, rimettere semplicemente il coperchio di
protezione in posizione
4. L’accensione continua del diodo ‘low Batt’ indica che la pila deve
essere cambiata il più rapidamente possibile.
4.2 Precauzioni di misura
La superficie del materiale deve essere asciutta per non falsare il risultato
della misura. In effetti è il tasso di umidità interno del materiale che si
vuole determinare.
5. CARATTERISTICHE
■Estensione di misura : dallo 6 al 100 % del tasso di umidità del legno
o H.B.E.
■Display : 20 diodi su 2 scale : dal 6 al 23% e dal 24 al 100%
■Stato batteria : accensione del diodo ‘low batt’ immediatamente
quando la tensione della batteria è insufficiente per effettuare una
misura corretta
■Alimentazione : pila 9V tipo 6LR61 o 6LF22
■Dimensione /peso : 195 x 60.5 x 38 mm / 160 g con pila
■Ambiente d’utilizzo : da 0 a 50 °C, <80% H.R.
■Ambiente di stoccaggio : da -20 a +60°C, da 0 a 80% H .R., senza pila
■Autonomia di funzionamento: 30 ore
■Sicurezza: EN 61010-1
■Compatibilità elettromagnetica : EN 61326-1

17
6. MANUTENZOINE
Per la manutenzione, utilizzare solo i pezzi di ricambio specificati. Il
fabbricante non potrà essere ritenuto responsabile di un eventuale
incidente sopravvenuto a seguito di una riparazione effettuata al di fuori
del suo servizio post – vendita o da officine debitamente autorizzate.
6.1 Sostituzione della pila
Quando il diodo ‘low batt’ si accende, la sostituzione della pila è
indispensabile
Liberare la guaina gialla di protezione senza togliere il coperchio di
protezione delle punte ( l’apparecchio rimane spento )
Svitare, quindi estrarre spingendo all’indietro il coperchio pila
Sostituire la pila usata con una pila 9V di tipo 6LR61 o 6LF22
6.2 Pulizia della scatola
Pulire il contenitore con un panno leggermente imbevuto di acqua
insaponata. Sciacquare con un panno umido.
Non utilizzare solventi.
6.3 Verifica metrologica
Come per tutti gli strumenti di misura e di controllo, è necessaria
una verifica periodica.
Per le verifiche e le tarature dei vostri strumenti, rivolgetevi ai laboratori
di metrologia accreditati (elanco su richiesta).
6.4 Riparazione
Per qualsiasi intervento da effettuare in garanzia o fuori garanzia, si prega
d'inviare lo strumento al vostro distributore.
7. PER ORDINARE
Art. 0715 53 188
Fornito con una guaina anti-urto grigio, una pila 9V, e istruzioni per l’uso
Ricambio :
Sonda ......................................................................... 0715 53 189

18
Significado del símbolo
CUIDADO! Consultar el manual de empleo antes de utilizar el aparato.
En este manual de empleo, las instrucciones precedidas por este
símbolo, si las mismas no se respetan o realizan correctamente,
pueden ocasionar un accidente corporal o dañar el aparato y las
instalaciones.
Usted acaba de adquirir un humidímetro materiales Art. 0715 53 188
y le agradecemos su confianza. Para obtener el mejor servicio de su
aparato:
■Lea atentamente este modo de empleo
■ Respete las precauciones de empleo
PRECAUCIONES DE USO
■Para evitar todo riesgo de lesiones, siempre vuelva a poner el capó
de protección de las puntas después de la utilización.
GARANTÍA
Nuestra garantía se ejerce, salvo estipulación expresa, durante doce
meses después de la puesta a disposición del material (extraído de
nuestras condiciones de venta, comunicadas a pedido).
Deutsch .......................................................................................... 2
Français .......................................................................................... 6
English ......................................................................................... 10
Italiano .......................................................................................... 14
INDICE
1. PRESENTACIÓN ..................................................................... 19
2. GENERALIDADES SOBRE LA HUMEDAD DE LOS MATE-
RIALES ..................................................................................... 19
3. DESCRIPCIÓN ......................................................................... 19
4. UTILIZACIÓN ........................................................................... 20
4.1Procedimiento ..........................................................................................20
4.2 Precauciones de medida ...........................................................................20
5. CARACTERÍSTICAS ............................................................... 20
6. MANTENIMIENTO .................................................................... 21
7. PARA PEDIDO.......................................................................... 21

19
1. PRESENTACIÓN
El Art. 0715 53 188 está diseñado para medir la tasa de humedad en
las maderas y materiales de construcción como el yeso, …
El principio de medida es el siguiente: se hace circular una corriente
eléctrica entre los dos electrodos a fin de medir la variación de impedancia
debida a la humedad presente en el material. El aparato convierte
instantáneamente la medida en % de humedad.
Para la madera, el aparato permite una lectura directa de la tasa de
humedad de la madera expresada en % de H2O entre 6% y 100 %.
Para los otros materiales de construcción, el aparato determina la
humedad de la madera equivalente a H.M.E.
2. GENERALIDADES SOBRE LA HUMEDAD DE LOS MATERIALES
Generalmente los medidores de humedad en materiales están calibrados
para la madera, que es el material de construcción del que mejor se
conoce el nivel de tasa de humedad a partir del cual se deteriora el
material.
En efecto, por debajo del 16% aproximadamente, la madera se considera
como seca y no sufre deterioro (ausencia de podredumbre, calidades
mecánicas conservadas,…).
Entre 16 y 19% aproximadamente, la tasa de humedad se hace límite y
pueden comenzar a aparecer deterioros.
Por último, más allá de 20% , la madera se considera como húmeda y
aparecerá necesariamente deterioros con el tiempo, a menos que se
tomen medidas para reducir esta tasa.
Para los otros materiales, se procede por equivalencia con la madera,
determinando la H.M.E (humedad de la madera equivalente ) que es la
tasa de humedad que alcanza la madera equivalente a la del material
en el que se procede a la medida.
La interpretación de la medida es sencilla, ya que el umbral en porcentaje
de paso del estado “seco”al estado “húmedo” es el mismo: entre 16 y 20%.
3. DESCRIPCIÓN
Ver anexo capítulo 8 al final del manual de empleo
1. puntas de medida a hundir en el material
2. capuchón de protección (protege las puntas y asegura el apagado
del aparato)
3. indicador luminoso “on” que indica el estado Marcha / Parada del
aparato
4. indicador luminoso ‘low batt’ de indicación de pila desgastada
5. 20 indicadores luminosos de indicación de la tasa de humedad
6. escala graduada en % de humedad madera o H.M.E.asociada a un
gráfico de barras coloreado que permite la distinción entre el estado
seco y húmedo
7. indicador luminoso que indica una tasa > a 23%
8. el encendido del indicador luminoso 7 indica que hay que pulsar el
botón rojo para obtener la lectura correcta

20
4. UTILIZACIÓN
4.1 Procedimiento
1. Retire el capuchón de protección de las puntas. El aparato se pone
automáticamente en marcha, acción que se puede comprobar por
el encendido del indicador luminoso de control ‘on’.
Observar que las puntas de medida pueden provocar lesiones si se
manipulan sin precaución.
2. Hundir firmemente las puntas en el material y leer el resultado de la
medida:
En el caso de la madera, hundir las puntas de modo que la corriente
circule paralelamente a las fibras de la madera.
Si la tasa de humedad del material es inferior a 6%, no se enciende
ningún diodo.
Si la tasa está comprendida entre 6 y 23%, leer la tasa directamente
en la columna de la derecha frente al diodo encendido.
Si la tasa es superior a 23%, es el diodo más alto el que se
enciende indicando que hay que pulsar el botón rojo del frontal. A
continuación leer la tasa de humedad (entre 24 y 100%) en la
columna cifrada de la izquierda junto al diodo encendido.
El resultado de la medida depende de la densidad y de la naturaleza
del material, esencialmente tiene el valor de comparación entre el
estado seco y el estado húmedo de este material.
3. Para apagar el aparato, sencillamente reinstalar el capuchón de
protección.
4. El encendido continuo del diodo ‘low Batt’ indica que la pila se debe
cambiar a la mayor brevedad.
4.2 Precauciones de medida
La superficie del material debe estar seca para no falsear el resultado de
la medida. Lo que se desea determinar es la tasa de humedad interna
del material.
5. CARACTERÍSTICAS
■Alcance de medida: de 6 a 100 % de tasa de humedad de la madera
o H.M.E.
■Indicación: 20 diodos en 2 escalas: de 6 a 23% y de 24 a 100%
estado batería: encendido del diodo ‘low batt’ tan pronto como las
tensión de la pila es insuficiente para efectuar una medida correcta.
alimentación: pila 9V tipo 6LR61 ó 6LF22
■Dimensión/peso: 195 x 60.5 x 38 mm / 160 g con pila
■Entorno de utilización: de 0 a 50 °C, <80% H.R.
■Entorno de almacenamiento: de -20 a +60°C, de 0 a 80% H .R., sin
pila.
■Autonomía de funcionamiento: 30 horas
■Seguridad: EN 61010-1
■Compatibilidad electromagnética : EN 61326-1
