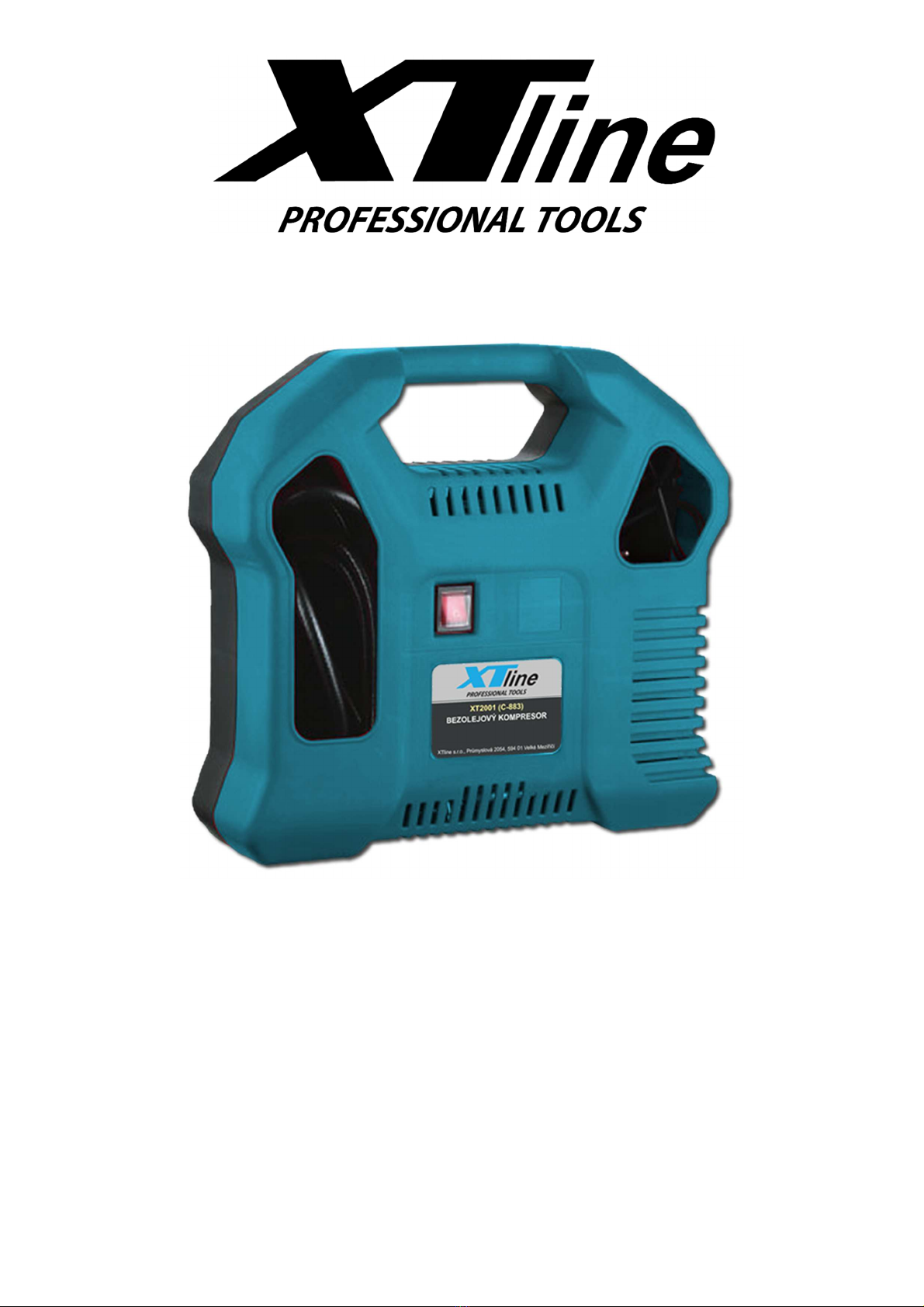

XTline XT2001 User manual

Bezolejový kompresor 1100W
XT2001

1. Technické údaje
Napětí 230V – 50Hz
P íkon 1100W
Otáčky 3550min-1
Výstupní tlak 8bar
Průtok vzduchu 180l/min
Izolace T ída ochrany 2
Krytí IP20
Akustický tlak LpA 75dB
Akustický výkon LwA 97dB
2. Charakteristika
Bezolejový kompresor je určen pro práce v domácnosti p i činnostech, kde je t eba stlačeného vzduchu.
Použití
-Plnění pneumatik automobilů, motocyklu, kol, nafukovacích lehátek, člunů apod.
-Odstraňování prachu, mechanických nečistot či hoblin apod. stlačeným vzduchem.
-Drobné st íkací práce (barev, laků)
Kompresor je určen pro domácí, méně náročné práce. Nemá dostatečn plnící v kon pro rotační v konné
pneumatické nářadí. Není možné jím nahradit kompresor s tlakovou nádobou.

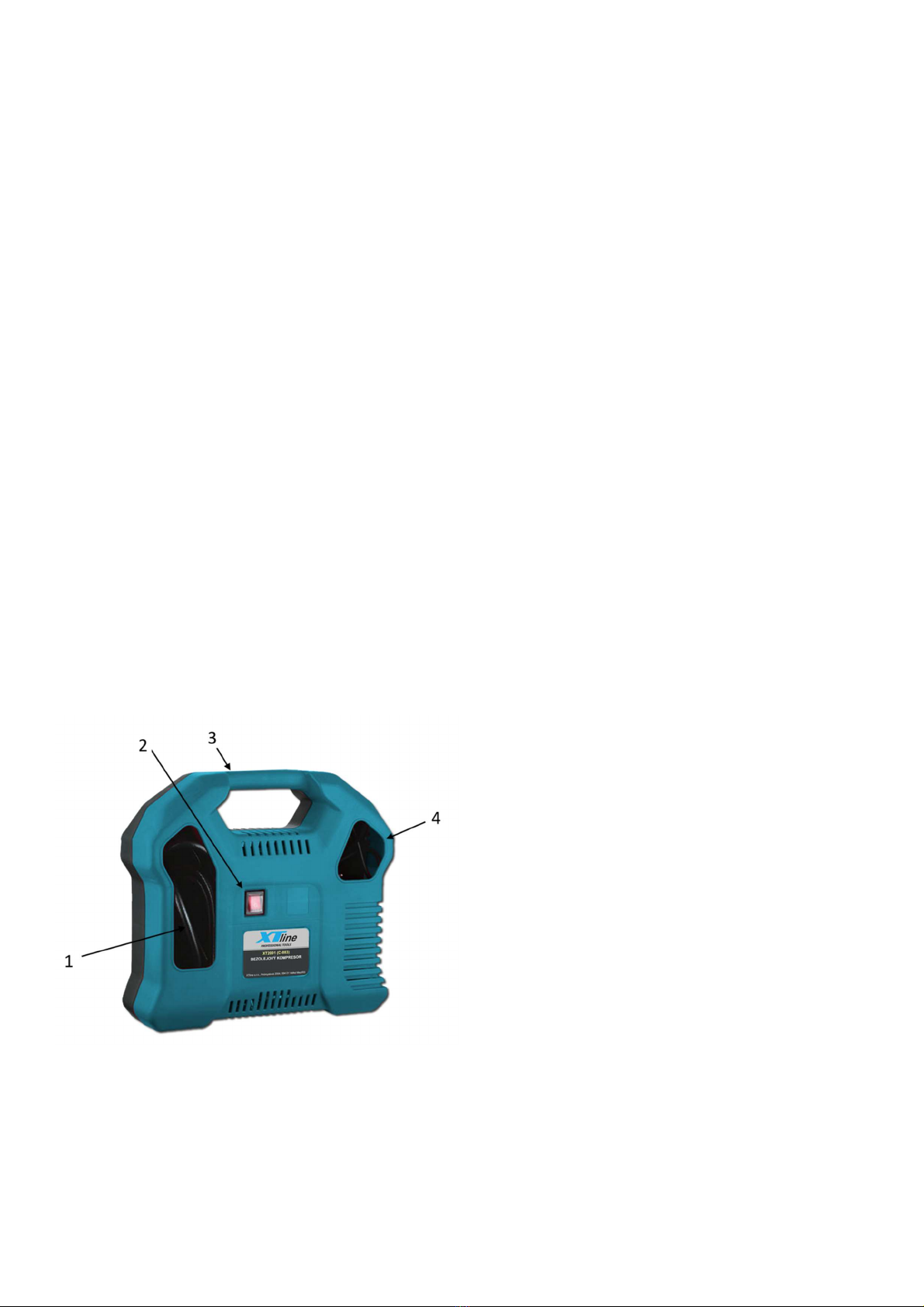

3. Součástí a ovládací prvky
1. Tlaková hadice
2. Provozní spínač
3. Držadlo
4. Napájecí kabel

4. Použití
P ed použitím kompresoru si p ečtěte celý návod a ponechte jej p iložený u výrobku, aby se s sním mohla
obsluha vždy seznámit. Zamezte jeho poškození. Seznamte se se všemi ovládacími prvky, Zkontrolujte
upevnění všech součástí a zkontroluje, zda není nějaká část poškozena.
Kompresor chraňte p ed deštěm a vlhkosti, aby nedošlo k úrazu elektrickým proudem.
Kompresor ničím nep ikrývejte, je nutné, aby bylo zajištěno dostatečné proudění vzduchu.
P i používání kompresoru používejte ochranu sluchu.
Zamezte použití kompresoru osobami, které jsou pod vlivem alkoholu či jiných látek omezující pozornost.
P i provozu dodržujte pravidelný režim chodu a p estavek s vypnutým motorem. Kompresor není určen pro
nep etržitý provoz.
Nikdy nesmě ujte proud vzduchu na osoby, zví ata.
Nikdy nenechávejte kompresor v chodu bez dozoru.
Kompresor nesmí být použit v prost edí s nebezpečím požáru či výbuchu.
Nikdy kompresor netahejte za tlakovou hadici či p ívodní kabel.
Vzduch z kompresoru nevdechujte.
Zapnutí
Koncovku napájecího kabelu zasuňte do zásuvky s el. proudem.
Provozní spínač p epněte do pozice I.
Vypnutí
Provozní spínač p epněte do pozice 0.
Po vypnutí vyfoukněte vzduch spouštěcím mechanizmem spot ebiče.
Ná adí odpojte, tlakovou hadici a napájecí kabel sbalte a vložte do úložných prostorů.
5. Čištění a údržba
Kompresor je bezolejový, proto nepot ebuje pro svůj provoz žádné mazání.
K čištění používejte vlhký had ík namočený v roztoku saponátu tak, aby voda nevnikla do kompresoru.
Tlakovou hadici a konektory chraňte p ed vniknutím mechanických nečistot.
6. Příslušenství
-Pistole na huštění s manometrem
-Tlaková hadice
-7 druhů trysek
7. Všeobecné bezpečnostní pokyny
Elektrická bezpečnost
a) Vidlice pohyblivého p ívodu elektrického ná adí musí odpovídat síťové zásuvce. Nikdy jakýmkoliv
způsobem neupravujte vidlici. S ná adím, které má ochranné spojení se zemí, nikdy nepoužívejte žádné
zásuvkové adaptéry. Vidlice, které nejsou znehodnoceny úpravami, a odpovídající zásuvky omezí nebezpečí
úrazu elektrickým proudem.
b) Vyvarujte se dotyku těla s uzemněnými p edměty, jako nap . potrubí, tělesa úst edního topení, sporáky a
chladničky. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo spojené se zemí.
c) Nevystavujte elektrické ná adí dešti, vlhku nebo mokru. Vnikne-li do elektrického ná adí voda, zvyšuje se
nebezpečí úrazu elektrickým proudem.
d) Nepoužívejte pohyblivý p ívod k jiným účelům. Nikdy nenoste a netahejte elektrické ná adí za p ívod ani
nevytrhávejte vidlici ze zásuvky tahem za p ívod. Chraňte p ívod p ed horkem, mastnotou, ostrými hranami a
pohybujícími se částmi. Poškozené nebo zamotané p ívody zvyšují nebezpečí úrazu elektrickým proudem.
e) Je-li elektrické ná adí používané venku, používejte prodlužovací p ívod vhodný pro venkovní použití.
Používání prodlužovacího p ívodu pro venkovní použití omezuje nebezpečí úrazu elektrickým proudem.

Bezpečnost osob
a) P i používání elektrického ná adí buďte pozorní, věnujte pozornost tomu, co právě děláte, soust eďte se a
st ízlivě uvažujte. Nepracujte s elektrickým ná adím, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu
nebo léků. Chvilková nepozornost p i používání elektrického ná adí může vést k vážnému poranění osob.
b) Používejte ochranné pomůcky. Vždy používejte ochranu očí. Ochranné pomůcky jako nap . respirátor,
bezpečnostní obuv s protiskluzovou úpravou, tvrdá pokrývka hlavy nebo ochrana sluchu, používané
v souladu s podmínkami práce, snižují nebezpečí poranění osob.
c) Vyvarujte se neúmyslného spuštění. Ujistěte se, zda je spínač p i zapojování vidlice do zásuvky vypnutý.
P enášení ná adí s prstem na spínači nebo zapojování vidlice ná adí se zapnutým spínačem může být
p íčinou nehod.
d) P ed zapnutím ná adí odstraňte všechny se izovací nástroje nebo klíče. Se izovací nástroj nebo klíč, který
ponecháte p ipevněn k otáčející se části elektrického ná adí, může být p íčinou poranění osob.
e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy udržujte stabilní postoj a rovnováhu. Budete tak lépe
ovládat elektrické ná adí v nep edvídaných situacích.
f) Oblékejte se vhodným způsobem. Nepoužívejte volné oděvy ani šperky. Dbejte, aby vaše vlasy, oděv a
rukavice byly dostatečně daleko od pohybujících se částí. Volné oděvy, šperky a dlouhé vlasy mohou být
zachy-ceny pohybujícími se částmi.
g) Jsou-li k dispozici prost edky pro p ipojení za ízení k odsávání a sběru prachu, zajistěte, aby taková za ízení
byla p ipojena a správně používána. Použití těchto za ízení může omezit nebezpečí způsobená vznikajícím
prachem.
Používaní a péče o el. Nářadí
a) Nep etěžujte elektrické ná adí. Používejte správné ná adí, které je určené pro prováděnou práci. Správné
elektrické ná adí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.
b) Nepoužívejte elektrické ná adí, které nelze zapnout a vypnout spínačem. Jakékoliv elektrické ná adí, které
nelze ovládat spínačem, je nebezpečné a musí být opraveno.
c) Odpojujte ná adí vytažením vidlice ze síťové zásuvky p ed jakýmkoliv se izováním, výměnou p íslušenství
nebo p ed uložením nepoužívaného elektrického ná adí. Tato preventivní bezpečnostní opat ení omezují
nebezpečí nahodilého spuštění elektrického ná adí.
d) Nepoužívané elektrické ná adí ukládejte mimo dosahu dětí a nedovolte osobám, které nebyly seznámeny
s elektrickým ná adím nebo s těmito pokyny, aby ná adí používaly. Elektrické ná adí je v rukou nezkušených
uživatelů nebezpečné.
e) Udržujte elektrické ná adí. Čistěte otvory pro sání vzduchu od prachu a nečistot. Je-li ná adí poškozeno,
p ed dalším používáním zajistěte jeho opravu. Mnoho nehod je způsobeno nedostatečně udržovaným
elektrickým ná adím.
f) Řezací nástroje udržujte ostré a čisté. Správně udržované a naost ené ezací nástroje s menší
pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.
g) Elektrické ná adí, p íslušenství, pracovní nástroje atd. používejte v souladu s těmito pokyny a takovým
způsobem, jaký byl p edepsán pro konkrétní elektrické ná adí, a to s ohledem na dané podmínky práce a
druh prováděné práce.
Používání elektrického ná adí k provádění jiných činností, než pro jaké bylo určeno, může vést
k nebezpečným situacím.

Servis a odpovědnost za vady
Dne 1.1.2014 vstoupil v platnost zákon c. 89/2012 Sb. Firma Xt line s.r.o. v souladu s tímto zákonem
poskytuje na Vámi zakoupený výrobek odpovědnost za vady po dobu 24 měsíců (u právnických osob 12
měsíců). Reklamace budou posouzeny naším reklamačním oddělením (viz níže) a uznané bezplatně opraví
servis firmy XT line s.r.o. Místem pro uplatnění reklamace je prodejce, u kterého bylo zboží zakoupeno.
Reklamace, včetně odstranění vady, musí být vy ízena bez zbytečného odkladu, nejpozději do 30 dnu ode
dne uplatnění reklamace, pokud se prodávající s kupujícím nedohodnou na delší lhůtě. Kupující může
uplatnit reklamaci osobně nebo zasláním zboží k reklamaci p epravní službou na vlastní náklady, v
bezpečném balení. Zásilka musí obsahovat reklamovaný výrobek, prodejní dokumenty, podrobný popis
závady a kontaktní údaje (zpáteční adresa, telefon). Vady, které lze odstranit, budou opraveny v zákonné
lhůtě 30 dnů (dobu lze po vzájemné dohodě prodloužit). Po projevení skryté vady materiálu do 6 měsíců od
data prodeje, která nelze odstranit, bude výrobek vyměněn za nový (vady, které existovaly p i p evzetí zboží,
nikoli vzniklé nesprávným používáním nebo opot ebením). Na neodstranitelné vady a vady, které si je
kupující schopen opravit sám lze po vzájemné dohodě uplatnit p imě enou slevu z kupní ceny. Nárok na
reklamaci zaniká, jestliže: - výrobek nebyl používán a udržován podle návodu k obsluze - výrobek byl
používán v jiných podmínkách nebo k jiným účelům, než ke kterým je určen nebo používáním nevhodných
nebo nekvalitních maziv apod. - škody vzniklé působením vnějších mechanických, teplotních či chemických
vlivů - vady byli způsobeny nevhodným skladováním či manipulací s výrobkem - výrobek byl použit nad
rámec p ípustného zatížení.
ZÁRUKA SE NEVZTAHUJE NA PŘÍSLUŠENSTVÍ!

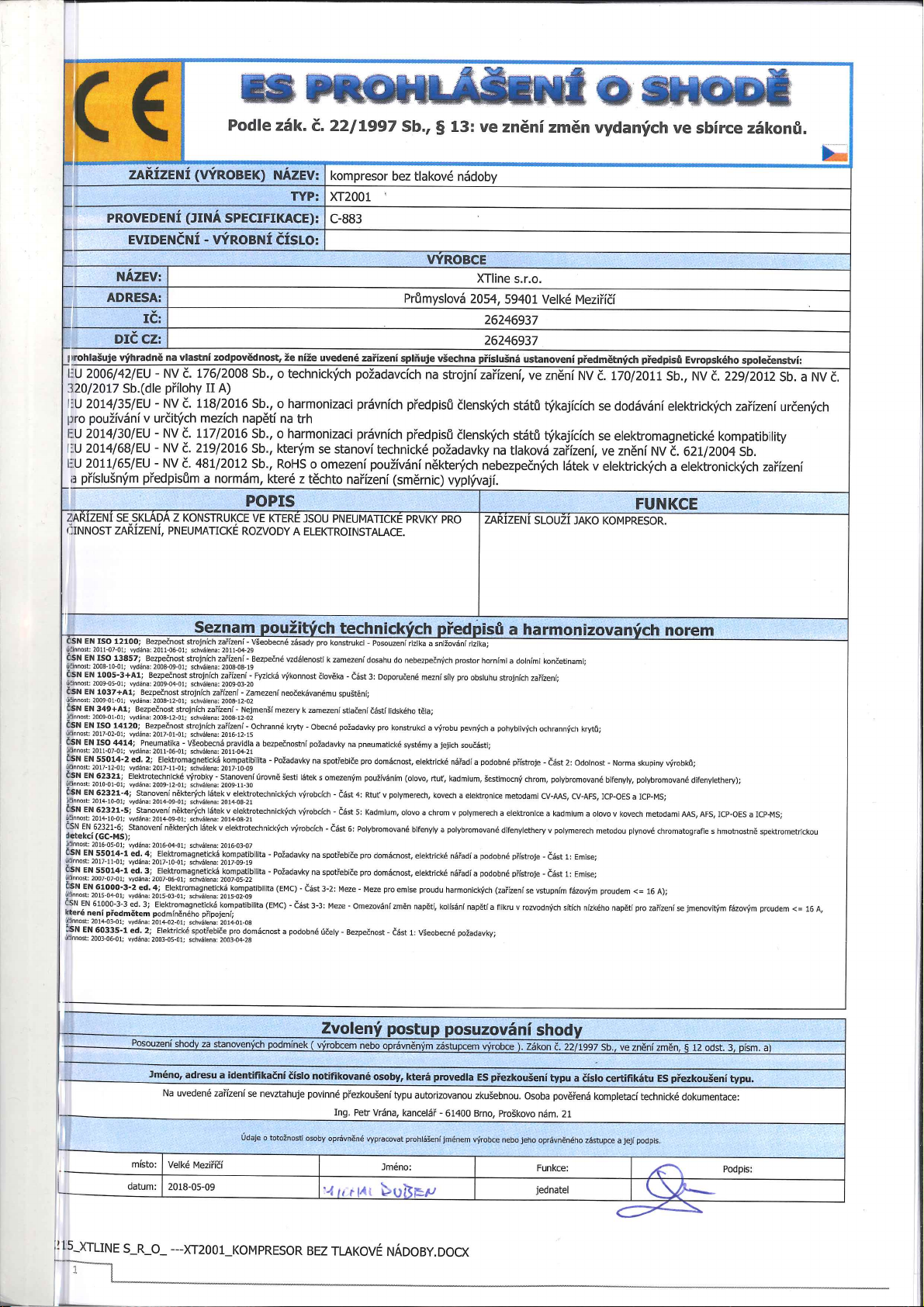

Tento elektrický stroj byl navržen v souladu s:
EU 2006/42/EU, EU 2014/35/EU, EU 2014/30EU, EU 2014/68/EU. EU 2011/65/EU
ČSN EN ISO 12100, ČSN EN ISO 13857, ČSN EN 1005-3+A1, ČSN EN 1037+A1, ČSN EN 349+A1, ČSN ES ISO
14120, ČSN EN ISO 4414, ČSN EN 55014-2, ČSN EN 62321, ČSN EN55014, ČSN EN 6100-3-2, ČSN EN 60335-1

Bezolejový kompresor 1100W
XT2001

1. Technické údaje
Napatie 230V – 50Hz
Príkon 1100W
Otáčky 3550min-1
Výstupný tlak 8bar
Prietok vzduchu 180l/min
Izolacia T ída ochrany 2
Krytí IP20
Akustický tlak LpA 75dB
Akustický výkon LwA 97dB
2. Charakteristika
Bezolejový kompresor je určený pre práce v domácnosti p i činnostiach, kde je potrebné stlačeného vzduchu.
Použitie
-Plnenie pneumatik automobilov, motocyklov, bicyklov, nafukovacích ležiadel, člnov apod.
-Odstraňovánie prachu, mechanických nečistot či hoblin apod. stlačeným vzduchom.
-Drobné striekacie práce (farieb, lakov)
Kompresor je určen pre domáce, ménej náročnej práce. Nemá dostatočn plnící v kon pre rotačné
v konné pneumatické náradie. Nie je možné ním nahradiť kompresor s tlakovou nádobou.
3. Sučásťou a ovládacie prvky
1. Tlaková hadica
2. Prevadzkový spínač
3. Držadlo
4. Napájací kabel

4. Použitie
Pred použitím kompresora si prečítajte celý návod a nechajte ho priložený pri výrobku, aby sa s sním mohla
obsluha vždy zoznámiť. Zamedzte jeho poškodeniu. Zoznámte sa so všetkými ovládacími prvkami,
Skontrolujte upevnenie všetkých súčastí a skontroluje, či nie je nejaká časť poškodená.
Kompresor chráňte pred dažďom a vlhkosti, aby nedošlo k úrazu elektrickým prúdom.
Kompresor ničím neprikrývajte, je nutné, aby bolo zabezpečené dostatočné prúdenie vzduchu.
Pri používaní kompresora používajte ochranu sluchu.
Zabráňte použitia kompresora osobami, ktoré sú pod vplyvom alkoholu či iných látok obmedzujúce
pozornosť.
Pri prevádzke dodržujte pravidelný režim chodu a prestávok s vypnutým motorom. Kompresor nie je určený
pre nepretržitú prevádzku.
Nikdy nesmerujte prúd vzduchu na osoby, zvieratá.
Nikdy nenechávajte kompresor v chode bez dozoru.
Kompresor nesmie byť použitý v prostredí s nebezpečenstvom požiaru alebo výbuchu.
Nikdy kompresor neťahajte za tlakovú hadicu či prívodný kábel.
Vzduch z kompresora nevdychujte.
Zapnutie
Koncovku napájacieho kábla zasuňte do zásuvky s el. prúdom.
Prevádzkový spínač prepnite do pozície I.
Vypnutie
Prevádzkový spínač prepnite do pozície 0.
Po vypnutí vyfúknite vzduch spúšťacím mechanizmom spotrebiča.
Náradie odpojte, tlakovú hadicu a napájací kábel zbaľte a vložte do úložných priestorov.
5. Čistenie a údržba
Kompresor je bezolejový, preto nepotrebuje na svoju prevádzku žiadne mazanie.
K čistenie používajte vlhkú handričku namočenú v roztoku saponátu tak, aby voda nevnikla do kompresora.
Tlakovú hadicu a konektory chráňte pred vniknutím mechanických nečistôt.
6. Příslušenstvo
-Pištol na hustenie s manometrom
-Tlaková hadica
-7 druhov trysiek
7. Všeobecné bezpečnostné pokyny
Elektrická bezpečnosť
a) Vidlica pohyblivého prívodu elektrického náradia musí zodpovedať sieťovej zásuvke. Nikdy akýmkoľvek
spôsobom neupravujte vidlicu. S náradím, ktoré má ochranné spojenie so zemou, nikdy nepoužívajte žiadne
zásuvkové adaptéry. Vidlice, ktoré nie sú znehodnotené úpravami, a zodpovedajúce zásuvky obmedzia
nebezpečenstvo úrazu elektrickým prúdom.
b) Vyvarujte sa dotyku tela s uzemnenými predmetmi, ako napr. potrubie, telesá ústredného kúrenia,
sporáky a chladničky. Nebezpečenstvo úrazu elektrickým prúdom je väčšie, ak je vaše telo spojené so zemou.
c) Nevystavujte elektrické náradie dažďu, vlhku alebo mokru. Ak vnikne do elektrického náradia voda,
zvyšuje sa nebezpečenstvo úrazu elektrickým prúdom.
d) Nepoužívajte pohyblivý prívod na iné účely. Nikdy nenoste a neťahajte elektrické náradie za prívod ani
nevytrhávajte vidlicu zo zásuvky ťahom za prívod. Chráňte prívod pred horúčavou, mastnotou, ostrými
hranami a pohyblivými časťami. Poškodené alebo zamotané prívody zvyšujú nebezpečenstvo úrazu
elektrickým prúdom.

e) Ak je elektrické náradie používané vonku, používajte predlžovací prívod vhodný pre vonkajšie použitie.
Používanie predlžovacieho prívodu pre vonkajšie použitie obmedzuje nebezpečenstvo úrazu elektrickým
prúdom.
Bezpečnosť osob
a) Pri používaní elektrického náradia buďte pozorní, venujte pozornosť tomu, čo práve robíte, sústreďte sa a
triezvo uvažujte. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu
alebo liekov. Chvíľková nepozornosť pri používaní elektrického náradia môže viesť k vážnemu poraneniu
osôb.
b) Používajte ochranné pomôcky. Vždy používajte ochranu očí. Ochranné pomôcky ako napr. Respirátor,
bezpečnostnú obuv s protišmykovou úpravou, tvrdá pokrývka hlavy alebo ochrana sluchu, používané v
súlade s podmienkami práce, znižujú nebezpečenstvo poranenia osôb.
c) Vyvarujte sa neúmyselného spustenia. Uistite sa, či je spínač pri zapájaní vidlice do zásuvky vypnutý.
Prenášanie náradia s prstom na spínači alebo zapájanie vidlice náradia so zapnutým spínačom môže byť
príčinou nehôd.
d) Pred zapnutím náradia odstráňte všetky nastavovacie nástroje alebo kľúče. Nastavovacie nástroj alebo
kľúč, ktorý ponecháte pripevnený k otáčajúcej sa časti elektrického náradia, môže byť príčinou poranenia
osôb.
e) Pracujte len tam, kam bezpečne dosiahnete. Vždy udržujte stabilný postoj a rovnováhu. Budete tak lepšie
ovládať elektrické náradie v nepredvídaných situáciách.
f) Obliekajte sa vhodným spôsobom. Nepoužívajte voľné odevy ani šperky. Dbajte, aby vaše vlasy, odev a
rukavice boli dostatočne ďaleko od pohybujúcich sa častí. Voľné odevy, šperky a dlhé vlasy môžu byť zachy-
ceny pohybujúcimi sa časťami.
g) Ak sú k dispozícii prostriedky pre pripojenie zariadení na odsávanie a zber prachu, zaistite, aby takéto
zariadenia boli pripojené a správne používané. Použitie týchto zariadení môže obmedziť nebezpečenstvá
spôsobené vznikajúcim prachom.
Používanie a staroslivosť o el. náradie
a) Nepreťažujte elektrické náradie. Používajte správne náradie, ktoré je určené pre vykonávanú prácu.
Správne elektrické náradie bude lepšie a bezpečnejšie vykonávať prácu, na ktoré bolo skonštruované.
b) Nepoužívajte elektrické náradie, ktoré nie je možné zapnúť a vypnúť spínačom. Akékoľvek elektrické
náradie, ktoré nie je možné ovládať spínačom, je nebezpečné a musí byť opravené.
c) Odpájajte náradie vytiahnutím vidlice zo sieťovej zásuvky pred akýmkoľvek nastavovaním, výmenou
príslušenstva alebo pred uložením nepoužívaného elektrického náradia. Tieto preventívne bezpečnostné
opatrenia obmedzujú nebezpečenstvo náhodného spustenia elektrického náradia.
d) Nepoužívané elektrické náradie ukladajte mimo dosahu detí a nedovoľte osobám, ktoré neboli
oboznámené s elektrickým náradím alebo s týmito pokynmi, aby náradie používali. Elektrické náradie je v
rukách neskúsených užívateľov nebezpečné.
e) Udržujte elektrické náradie. Čistite otvory pre nasávanie vzduchu od prachu a nečistôt. Ak je náradie
poškodené, pred ďalším použitím opraviť. Veľa nehôd je spôsobených nesprávnou údržbou náradia.
f) Rezacie nástroje udržiavajte ostré a čisté. Správne udržiavané a naostrené rezacie nástroje s menšou
pravdepodobnosťou zachytia za materiál alebo sa zablokujú a práca s nimi sa ľahšie kontroluje.
g) Elektrické náradie, príslušenstvo, pracovné nástroje atď. používajte v súlade s týmito pokynmi a takým
spôsobom, aký bol predpísaný pre konkrétne elektrické náradie, a to s ohľadom na dané podmienky
práce a druh vykonávanej práce.
Používanie elektrického náradia na vykonávanie iných činností, než pre aké bolo určené, môže viesť k
nebezpečným situáciám.

Servis a odpovědnosť za vady
Dňa 1.1.2014 nadobudol účinnosť zákon c. 89/2012 Sb. Firma Xt line s.r.o. v súlade s týmto zákonom
poskytuje na Vami zakúpený výrobok zodpovednosť za chyby po dobu 24 mesiacov (u právnických osôb 12
mesiacov). Reklamácie budú posúdené naším reklamačným oddelením (pozri nižšie) a uznané bezplatne
opraví servis firmy XT line s.r.o. Miestom pre uplatnenie reklamácie je predajca, u ktorého bol tovar
zakúpený. Reklamácia, vrátane odstránenia vady, musí byť vybavená bez zbytočného odkladu, najneskôr do
30 dní odo dňa uplatnenia reklamácie, pokiaľ sa predávajúci s kupujúcim nedohodnú na dlhšej lehote.
Kupujúci môže uplatniť reklamáciu osobne alebo zaslaním tovaru na reklamáciu prepravnou službou na
vlastné náklady, v bezpečnom balení. Zásielka musí obsahovať reklamovaný výrobok, predajné dokumenty
podrobný popis závady a kontaktné údaje (spiatočná adresa, telefón). Chyby, ktoré možno odstrániť, budú
opravené v zákonnej lehote 30 dní (dobu môžu po vzájomnej dohode predĺžiť). Po prejavenie skryté chyby
materiálu do 6 mesiacov od dátumu predaja, ktorá sa nedá odstrániť, bude výrobok vymenený za nový (vady,
ktoré existovali pri prevzatí tovaru, nie vzniknuté nesprávnym používaním alebo opotrebovaním). Na
neodstrániteľné vady a vady, ktoré si je kupujúci schopný opraviť sám môžu po vzájomnej dohode uplatniť
primeranú zľavu z kúpnej ceny. Nárok na reklamáciu zaniká, ak: - výrobok nebol používaný a udržiavaný
podľa návodu na obsluhu - výrobok bol používaný v iných podmienkach alebo na iné účely, než na ktoré sú
určené alebo používaním nevhodných alebo nekvalitných mazív a pod. - Škody vznikli pôsobením vonkajších
mechanických, teplotných či chemických vplyvov - chyby boli spôsobené nevhodným skladovaním či
manipuláciou s výrobkom - výrobok bol použitý nad rámec prípustného zaťaženia.
ZÁRUKA SE NEVZŤAHUJE NA PŘÍSLUŠENSTVO!
Tento elektrický stroj bol navržen v súladu s:
EU 2006/42/EU, EU 2014/35/EU, EU 2014/30EU, EU 2014/68/EU. EU 2011/65/EU
ČSN EN ISO 12100, ČSN EN ISO 13857, ČSN EN 1005-3+A1, ČSN EN 1037+A1, ČSN EN 349+A1, ČSN ES ISO
14120, ČSN EN ISO 4414, ČSN EN 55014-2, ČSN EN 62321, ČSN EN55014, ČSN EN 6100-3-2, ČSN EN 60335-1

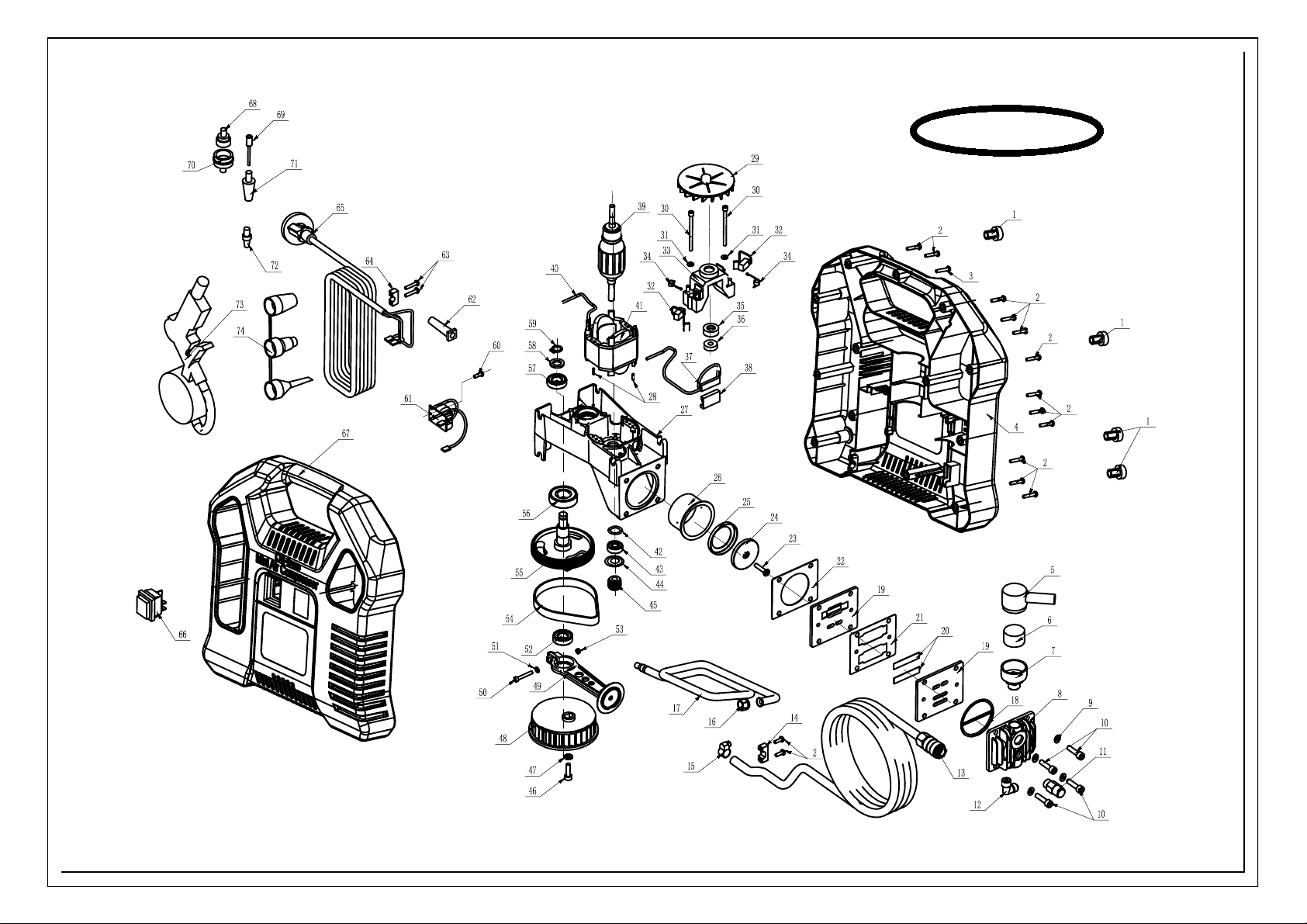

č. CZ SK
1 Gumová podložla Gumová podložla
2 Šroub ST4x20 Skrutka ST4x20
3 Šroub ST4x16 Skrutka ST4x16
4 Spodní kr t Spodný kr t
5 Kr t filtru Kr t filtra
6 Filtr Filter
7 Kr t filtru Kr t filtra
8 Víko motoru Veko motora
9 Pružná podložka Pružná podložka
10 Šroub M6x30 Skrutka M6x30
11 Ventil Ventil
12 Kolínko Kolienko
13 Hadice Hadica
14 Držák Držiak
15 Spona 10x16 Spona 10x16
16 Matice Matica
17 Hliníková trubice Hliníková trubica
18 Těsnění pod víko Tesnenie pod veko
19 Membránová deska Membránová doska
20 Membrána Membrána
21 Hliníkové těsnení Hliníkové tesnenie
22 Těsnění pod hlavu Tesnenie pod hlavu
23 Šroub Skrutka
24 Píst Piest
25 Pístní kroužek Piestne krúžok
26 Válec Valec
27 Blok motoru Blok motora
28 Kolík Kolík
29 Ventilátor Ventilátor
30 Šroub M4x60 Skrutka M4x60
31 Podložka Podložka
32 Uhlík Uhlík
33 Držák uhlíku Držiak uhlíka
34 Pružina Pružina
35 Ložískové pouzdro Ložiskový puzdro
36 Ložisko 607Z Ložisko 607Z
37 Tepelná pojistka Tepelná poistka
38
Držák tepelné pojistk
Držiak tepelnej poistk
39 Rotor Rotor
Soupis dílů

40 Kabel k motoru Kábel k motoru
41 Stator Stator
42 Podložka Podložka
43 Ložisko 608Z Ložisko 608Z
44 Kroužek Krúžok
45 Remenice Remenice
46 Šroub M5x16 Skrutka M5x16
47 Podložka Podložka
48 Ventilator Ventilator
49 Ojnice Ojnice
50 Šroub M4x25 Skrutka M4x25
51 Podložka Podložka
52 Ložisko ojnice Ložisko ojnice
53 Matice Matica
54 Řemen Remeň
55 Kliková hřídel Kľukový hriadeľ
56 Ložisko 6203-ZP6 Ložisko 6203-ZP6
57 Ložisko 6001RS Ložisko 6001RS
58 Podložka Podložka
59 Pojistný kroužek Poistný krúžok
60 Šroub ST3x8 Skrutka ST3x8
61 Obvodová deska Obvodová doska
Indukce Indukcia
Kondenzátor Kondenzátor
Kondenzátor Kondenzátor
Připojení obvodové desk
Pripojenie obvodové dosk
62 Napájecí kabel Napájací kábel
63 Šroub ST3.5x20 Skrutka ST3.5x20
64 Uch cení Uch tenie
65 Napájeci kabel Napájací kábel
66 Provozní spínač Prevádzkový spínač
67 Přední kr t Predný kr t
68 Tr ska Tr ska
69 Tr ska Tr ska
70 Tr ska Tr ska
71 Tr ska Tr ska
72 Tr ska Tr ska
73 Pistole na huštění Pištoľ na hustenie
74 Tr sk Tr ska
Přislušenství

Kompres bezolejowy 1100W
XT2001

1. Dane techniczne
Napięcie
230V –50Hz
Moc
1100W
Obroty
3550min-1
Ciśnienie wyjściowe
8bar
Przepływ powietrza
180l/min
Izolacja
Třída ochrany 2
Ochrona
IP20
Ciśnienie akustyczne LpA
75dB
Moc akustyczna LwA
97dB
2. Charakterystyka
Bezolejowa sprężarka jest przeznaczona do prac domowych w miejscach, w których potrzebne jest sprężone
powietrze. Użyj
- Napełnianie opon do samochodów, motocykli, rowerów, nadmuchiwanych łóżek, łodzi itp.
- Usuwanie kurzu, brudu mechanicznego lub wiórów itp. Sprężonym powietrzem.
- Małe prace natryskowe (farby, lakiery)
Kompresor jest przeznaczony do pracy w domu, mniej wymagającej. Ma niewystarczającą moc napełniania dla
elektronarzędzi obrotowych. Nie jest możliwa wymiana sprężarki na zbiornik ciśnieniowy.
3. Suszarki i kontrole
1. Wąż ciśnieniowy
2. Przełącznik operacji
3. Uchwyt
4. Przewód zasilający

4. Użyj
Przed użyciem sprężarki przeczytaj całą instrukcję i pozostaw ją dołączoną do produktu, aby operator zawsze
mógł ją poznać. Unikaj uszkodzeń. Sprawdź wszystkie elementy sterowania, Sprawdź, czy wszystkie elementy
są bezpieczne i sprawdź, czy nie są uszkodzone.
Chronić sprężarkę przed deszczem i wilgocią, aby uniknąć porażenia prądem. Nie należy zasłaniać sprężarki
czymkolwiek niezbędnym do zapewnienia wystarczającego przepływu powietrza. Używaj ochrony słuchu
podczas korzystania ze sprężarki.
Unikaj używania sprężarki przez osoby, które są pod wpływem alkoholu lub innych substancji
rozpraszających.
Podczas pracy obserwuj regularne tryby pracy i pauzy przy wyłączonym silniku. Sprężarka nie jest
przeznaczona do pracy ciągłej.
Nigdy nie kieruj strumienia powietrza na ludzi, zwierzęta. Nigdy nie zostawiaj sprężarki pracującej bez
nadzoru.
Sprężarki nie wolno używać w środowisku pożaru lub zagrożenia wybuchem. Nigdy nie ciągnij sprężarki za
wąż ciśnieniowy lub przewód zasilający.
Nie wdychać powietrza ze sprężarki.
Włączanie
Podłącz przewód zasilający do gniazdka elektrycznego. prąd. Ustaw przełącznik operacyjny w pozycji I.
Wyłączanie
Ustaw przełącznik operacyjny w pozycji 0.
Po wyłączeniu wydmuchać powietrze z mechanizmu opuszczania urządzenia.
Odłącz narzędzie, zwiń wąż ciśnieniowy i włóż przewód zasilający do schowków.
Czyszczenie i konserwacja
Sprężarka nie zawiera oleju i dlatego nie wymaga smarowania do pracy.
Aby wyczyścić, użyj wilgotnej szmatki nasączonej roztworem detergentu, aby woda nie dostała się do
sprężarki. Chronić wąż ciśnieniowy i złącza przed zabrudzeniami mechanicznymi.
Akcesoria
- Pistolet pompujący z manometrem
- Wąż ciśnieniowy
- 7 rodzajów dysz
5. Ogólne instrukcje bezpieczeństwa
Bezpieczeństwo elektryczne
a) Wtyczka przewodu zasilającego musi pasować do gniazda zasilania. Nigdy nie modyfikuj widelca w żaden
sposób. Nigdy nie używaj adapterów wtykowych z narzędziami z uziemieniem. Widły, które nie są
uszkodzone przez regulację i odpowiednie gniazda, zmniejszą ryzyko porażenia prądem.
b) Unikaj dotykania ciała uziemionymi przedmiotami, takimi jak rury, elementy centralnego ogrzewania,
piece i lodówki. Ryzyko porażenia prądem jest większe, jeśli twoje ciało jest podłączone do ziemi. c) Nie

narażaj elektronarzędzi na deszcz, wilgoć lub wilgoć. Jeśli woda dostanie się do elektronarzędzia, wzrasta
ryzyko porażenia prądem.
d) Nie używaj ruchomych materiałów do innych celów. Nigdy nie przenoś ani nie ciągnij narzędzia za przewód
zasilający ani nie ciągnij za wtyczkę, ciągnąc za przewód zasilający. Chronić zasilanie przed ciepłem,
tłuszczem, ostrymi krawędziami i ruchomymi częściami. Uszkodzone lub splątane przewody zwiększają
ryzyko porażenia prądem.
e) Jeśli elektronarzędzie jest używane na zewnątrz, użyj przedłużacza odpowiedniego do użytku na zewnątrz.
Używanie przedłużacza do użytku na zewnątrz zmniejsza ryzyko porażenia prądem.
Bezpieczeństwo osobiste
a) Zachowaj ostrożność podczas używania elektronarzędzi, zwracaj uwagę na to, co robisz, koncentruj się i
myśl uważnie. Nie używaj elektronarzędzi, jeśli jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub
leków. Chwila nieuwagi podczas używania elektronarzędzi może spowodować poważne obrażenia ciała.
b) Nosić wyposażenie ochronne. Zawsze noś okulary ochronne. Sprzęt ochronny, taki jak respirator,
antypoślizgowe obuwie ochronne, twarde nakrycia głowy lub ochronniki słuchu, używane zgodnie z
warunkami pracy, zmniejszają ryzyko obrażeń ciała.
c) Unikaj niezamierzonego uruchomienia. Upewnij się, że przełącznik jest wyłączony podczas podłączania
wtyczki do gniazda. Przenoszenie narzędzia palcem na przełączniku lub podłączanie wtyczki narzędzia
elektrycznego za pomocą włącznika może spowodować wypadki.
d) Usuń narzędzia regulacyjne lub klucze przed włączeniem elektronarzędzia. Narzędzie do regulacji lub
klucz, który pozostaje przymocowany do obracającej się części elektronarzędzia, może spowodować
obrażenia ciała.
e) Pracuj tylko tam, gdzie możesz bezpiecznie dotrzeć. Zawsze utrzymuj stabilną postawę i równowagę.
Zapewni to lepszą kontrolę nad elektronarzędziami w nieprzewidzianych sytuacjach.
f) Ubierz się odpowiednio. Nie używaj luźnej odzieży ani biżuterii. Upewnij się, że twoje włosy, ubranie i
rękawice są wystarczająco daleko od ruchomych części. Luźne ubrania, biżuterię i długie włosy można
wycenić za pomocą ruchomych części.
(g) Jeśli istnieje sposób podłączenia urządzeń do odsysania i zbierania pyłu, należy upewnić się, że taki sprzęt
jest podłączony i prawidłowo używany. Korzystanie z tych urządzeń może zmniejszyć zagrożenie
spowodowane przez powstający pył.
Użyj i opiekuj się el. narzędzia
a) Nie przeciążaj elektronarzędzia. Użyj odpowiedniego narzędzia do pracy. Odpowiednie narzędzia
elektryczne wykonają lepszą i bezpieczniejszą pracę, dla której zostały zaprojektowane.
b) Nie używaj elektronarzędzi, których nie można włączyć i wyłączyć za pomocą przełącznika. Każde
elektronarzędzie, którego nie można obsługiwać przełącznikiem, jest niebezpieczne i musi zostać
naprawione.
c) Odłącz urządzenie, wyciągając wtyczkę z gniazdka przed dokonaniem jakichkolwiek regulacji, zmianą
akcesoriów lub przechowywaniem nieużywanych elektronarzędzi. Te ostrożnościowe środki ostrożności
ograniczają ryzyko przypadkowego obniżenia elektronarzędzia.
d) Nieużywane elektronarzędzia przechowuj w miejscu niedostępnym dla dzieci i nie pozwól osobom
niezaznajomionym z elektronarzędziem lub niniejszą instrukcją obsługi elektronarzędzia. Elektronarzędzia
są niebezpieczne w rękach niedoświadczonych użytkowników.

e) Trzymaj narzędzia elektryczne. Oczyść otwory zasysające powietrze z kurzu i brudu. Napraw narzędzie,
jeśli jest uszkodzone. Wiele wypadków jest spowodowanych niewłaściwą konserwacją narzędzia.
f) Utrzymuj ostre i czyste narzędzia tnące. Prawidłowo konserwowane i naostrzone narzędzia tnące
rzadziej chwytają lub blokują materiał, a praca z nimi jest łatwiejsza do kontrolowania.
g) Używaj elektronarzędzi, akcesoriów, narzędzi roboczych itp. zgodnie z niniejszą instrukcją iw sposób
przewidziany dla danego elektronarzędzia, biorąc pod uwagę warunki pracy i rodzaj wykonywanej pracy.
Używanie innych elektronarzędzi niż przeznaczone może spowodować niebezpieczne sytuacje.
