Yamaha Steinberg MR816SCX User manual

HAMAMATSU, JAPAN
200809-オープンプライス
SY 011926
SERVICE MANUAL
’08.09
SPECIFICATIONS（総合仕様）..............................................4/6
PANEL LAYOUT（パネルレイアウト）......................................8
CIRCUIT BOARD LAYOUT（ユニットレイアウト）.................9
WIRING（束線組込図）..............................................................9
DISASSEMBLY PROCEDURE（分解手順）............................10
LSI PIN DESCRIPTION（LSI 端子機能表）.............................14
IC BLOCK DIAGRAM（IC ブロック図）..................................21
CIRCUIT BOARDS（シート基板図）.......................................23
FIRMWARE VERSION CHECK
（ファームウェアバージョンの確認）..................................34/35
BACKUP（バックアップ）..................................................36/38
INITIALSETTING（出荷時の設定）.........................................39
FACTORY SET（ファクトリーセット）..................................40
TEST PROGRAM（テストプログラム）.............................41/53
BOOT SEQUENCE（起動シーケンス）.............................. 65/66
PARTS LIST
BLOCK DIAGRAM（ブロックダイアグラム）
CIRCUIT DIAGRAM（回路図）
CONTENTS（目次）
/
MR816CSX
Steinberg and Cubase are the registered trademarks of Steinberg Media Technologies GmbH.
（Steinberg および Cubase は、SteinbergMediaTechnologiesGmbH 社（以下「Steinberg」）の登録商標です。）

MR816CSX/MR816X
2
WARNING
Components having special characteristics are marked and must be replaced with parts having specification equal to those
originally installed.
WARNING: This product contains chemicals known to the State of California to cause cancer, or birth defects or other reproductive harm.
DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER!
Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/
flux vapor!
If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food.
IMPORTANT NOTICE
This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic
service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users,
and have therefore not been restated.
WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated
by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus.)
IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit.
IMPORTANT NOTICE FOR THE UNITED KINGDOM
Connecting the Plug and Cord
IMPORTANT. The wires in this mains lead are coloured in accordance with the following code:
BLUE : NEUTRAL
BROWN : LIVE
As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in
your plug proceed as follows:
The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK.
The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED.
Making sure that neither core is connected to the earth terminalof the three pin plug.
• This applies only to users in the United Kingdom. (2 wires)
印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。

3
MR816CSX/MR816X
SAVING DATA（データの保存）
Saving and backing up your data
• Storing the settings to internal memory of the MR816 CSX/MR816 X must be performed from the MR Editor on the computer.
If you use the MR816 CSX/MR816 X with MR Editor, you can store the settings to internal memory by storing the settings as a
Scene or recalling the Scene on the MR Editor. Also, you can save 20 Scenes as an Editor file to the computer. If you use the
MR816 CSX/MR816 X with Cubase, you cannot store the settings to internal memory of the MR816 CSX/MR816 X. Save the
settings as a project file to the computer. You should also save your Project files or Editor files onto external media as backup
to avoid the loss of important data due to equipment malfunction or improper operation.
• If you want to store the settings edited on the MR816 CSX/MR816 X without a computer, launch the MR Editor with the
computer and MR connected, then perform the Scene Store operation. This operation will store the settings to the internal
memory of the MR816 CSX/MR816 X and the MR Editor as a Scene.
Be sure to
perform it
作成したデータの保存とバックアップ
 ・本体の内部メモリーに設定を保存するには、コンピューター上の MR Editor での操作が必要です。MR Editor と通信して本
体をお使いの場合は、MR Editor上で本体の設定（ シーン） のストアおよび呼び出しを行うことで、本体の内部メモリーに
設定が保存されます。さらに MREditorの [ファイル ] メニューの [保存 ]を実行することにより、Editor ファイルとしてコ
ンピューターに本体の設定（シーン） が保存されます。Cubaseと通信して本体をお使いの場合は、本体の内部メモリーに設
定を保存する方法はありません。Cubaseのプロジェクトファイルとしてコンピューターに設定を保存します。コンピューター
に保存した Editor ファイルやプロジェクトファイルは、故障や誤操作などのため失なわれる場合があるので、外部メディア
などにバックアップとして保存しておくことをおすすめします。
 ・コンピューターなしで本体をお使いの場合、本体で編集した設定を保存するときは、コンピューターと本体を接続し、MR
Editorを起動後、すぐに Editor 上でシーンのストア（保存）を行ってください。本体内の設定がシーンとして MREditorお
よび本体にストア（保存）されます。
必ず実行

MR816CSX/MR816X
4
SPECIFICATIONS
Electrical Characteristics
Sample Rate Internal 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz
External 44.1kHz, 48kHz, 88.2kHz, 96kHz (± 0.1%)
Total Harmonic Distortion GAIN: Minimum 0.004% or less (1 kHz @ +18 dB, into 600 Ω)
Frequency Response
(CH IN to LINE OUT)
fs = 48 kHz 20 Hz−20 kHz, +1, -3 dB @ +4 dB, into 600 Ω
fs = 96 kHz 20 Hz−40 kHz, +1, -3 dB @ +4 dB, into 600 Ω
Dynamic Range
(SN ratio at the maximum level)
104 dB, DA converter (LINE OUT)
97 dB, AD + DA (to LINE OUT)
Hum & Noise
(20 Hz−20 kHz)
Rs = 150 Ω
-118 dB, Equivalent input noise
-86 dB, Residual output noise, Output fader: Minimum
GAIN: Maximum -86 dB (90 dB SN), LINE OUT
PAD: OFF Output channel fader: Nominal, All Input channel faders: Minimum
GAIN: -60 dB -53 dB (57 dB SN), LINE OUT
PAD: OFF Output channel fader: Nominal, Input channel fader (one channel): Nominal
Maximum Voltage Gain 84 dB, CH1 −8 to LINE OUT
Crosstalk @ 1 kHz GAIN: Minimum
Adjacent Input -85 dB, CH1 −8
Input and Output Specifications
Analog Input Type Input Level
Nominal Level Maximum Level Input Impedance
MIC/LINE/HI-Z jack 1,
MIC/LINE jack 2 and MIC/LINE IN
jacks 3 −8 (CH1 −8)
XLR type balanced,
+48 V Phantom powered -60 dBu to +10 dBu +24 dBu 3.5 kΩ
INSERT I/O jack 1 and 2 (INSERT IN) TRS phone type, unbalanced 0 dBu +14 dBu 10 kΩ
Analog Input Type Output Level
Nominal Level Maximum Level Input Impedance
OUTPUT jacks 1 −8
(Line Output) TRS phone type, balanced +4 dBu +18 dBu 600 Ω
INSERT I/O jack 1 and 2
(INSERT OUT) TRS phone type, unbalanced +4 dBu +18 dBu 10 kΩ
Headphone jacks 1 and 2
(Monitor 1/2) TRS phone type, unbalanced 4 mW + 4 mW 25 mW + 25 mW 8 Ω
12 mW + 12 mW 75 mW + 75 mW 40 Ω
General Specifications
Power Requirements 40 W (PA-30)
Dimensions (H x D x W) 44 x 305 x 480 mm
Net Weight 3.2 kg
Operating Free-air Temperature Range +5 −+35
Included Accessories
AC power adaptor (PA-30 or equivalent)
DVD-ROM (Cubase AI 4)
CD-ROM (TOOLS for MR)
Getting Started manual (printed booklet)
IEEE1394 cable
Rubber stoppers x 4

5
MR816CSX/MR816X
Functions
Input Channels 1 − 8
Analog Input
MIC Preamp Discrete Class-A MIC preamp (Inverted Darlington Circuitry)
[+48 V] button
(Phantom Power switch) +48 V DC
[PAD] button 0/26 dB
Gain knob 44 dB variable (-60 dB to -16 dB)
Phase Normal/Reversed (controlled via a computer)
High Pass Filter OFF/80 Hz (-12 dB/oct.)
Controlled via a computer
[HI-Z] switch On/off (for channel 1), Input impedance: 500 kΩ
AD converter 24 bit linear, Enhanced dual-bit delta-sigma conversion
[SIG/PEAK] lamp -3 dB or mode (red), -40 db −-3 dB (green) (when the clipping point of the
signal is assumed to be 0 dB)
Output Channels 1 − 8
Analog Output
Level Control Multi Function Encoder knob control (for all the channels 1 −8)
Software control (for each of the channels 1 −8)
DA converter 24 bit linear, 128 times oversampling Advanced multi-bit delta/sigma conversion
Headphone jacks
1 and 2
Level Control Multi Function Encoder knob control
Maximum Output Level 25 mW (@ 8 Ω)/75 mW (@ 40 Ω)
IEEE1394 jack Audio interface 16-ch input/16-ch output
European models
Purchaser/user Information specified in EN55103-1 and EN55103-2.
Inrush current: 2.0 A (MR816 CSX), 2.0 A (MR816 X)
Conforms to environments: E1, E2, E3, E4

MR816CSX/MR816X
6
総合仕様
電気的特性
サンプリング周波数 Internal 44.1kHz、48kHz、88.2kHz、96kHz
External 44.1kHz、48kHz、88.2kHz、96kHz（各±0.1%）
全高調波歪 GAIN：最小 0.004%以下（1kHz@+18dB、負荷：600 Ω）
周波数特性
（CHIN→LINEOUT）
fs=48kHz 20Hz〜20kHz、+1、-3dB@+4dB、負荷：600 Ω
fs=96kHz 20Hz〜40kHz、+1、-3dB@+4dB、負荷：600 Ω
ダイナミックレンジ
（最大レベル出力時の S/N比）
104dBDAコンバータ（LINEOUT）
97dBAD+DA（→LINEOUT）
ハム＆ノイズ
（20Hz〜20kHz）
Rs=150 Ω
-118dB等価入力ノイズ
-86dB残留出力ノイズ、アウトプットフェーダー：最小
GAIN：最大 -86dB（90dBS/N）LINEOUT
PAD：オフ アウトプットチャンネルフェーダー：ノミナル値
全インプットチャンネルフェーダー：最小値
GAIN：-60dB -53dB（57dBS/N）LINEOUT
PAD：オフ アウトプットチャンネルフェーダー：ノミナル値
インプットチャンネルフェーダー（1つ）：ノミナル値
最大利得 84dBCH1〜8→LINEOUT
クロストーク @1kHz GAIN：最小、入力チャンネル間 -85dBCH1〜8
入出力仕様
アナログ入力 Type 入力レベル
定格入力レベル 最大入力レベル
入力インピーダン
MIC/LINE/HI-Z 端子 1、
MIC/LINE端子 2、MIC/LINE
IN端子 3〜8（CH1〜8）
XLRタイプ、バランス型
+48Vファンタム電源供給 -60dBu〜+10dBu +24dBu 3.5kΩ
INSERTI/O端子 1、2
（INSERTIN） TRSフォーンタイプ、アンバランス型 0dBu +14dBu 10kΩ
アナログ出力 Type
出力レベル
定格出力レベル 最大出力レベル
定格負荷
インピーダンス
OUTPUT端子（LINEOUT）
1〜8 TRSフォーンタイプ、バランス型 +4dBu +18dBu 600 Ω
INSERTI/O 端子 1、2
（INSERTOUT） TRSフォーンタイプ、アンバランス型 +4dBu +18dBu 10kΩ
ヘッドフォン端子 1、2 TRSフォーンタイプ、アンバランス型 4mW+4mW 25mW+25mW 8 Ω
12mW+12mW 75mW+75mW 40 Ω
一般仕様
電源条件 40W（PA-30）
最大外形寸法（HxDxW） 44x305x480mm
質量 3.2kg
動作環境温度 +5〜+35℃
付属品
電源アダプター（PA-30またはヤマハ推奨の同等品）
DVD-ROM（CubaseAI4）
CD-ROM（TOOLSforMR）
MR816CSX/MR816Xセットアップガイド
保証書
IEEE1394ケーブル
ゴム脚 x4（Rubberfootx4）

7
MR816CSX/MR816X
機能
入力チャンネル
CH1〜8
アナログ入力
MIC プリアンプ DiscreteClass-AMICプリアンプ（インバーテッドダーリントン回路）
[+48V] ボタン +48VDC
[PAD] ボタン 0/26dB
ゲインノブ 44dB 可変（-60dB〜-16dB）
PHASE 正相 /逆相、ソフトウェアコントロール
ハイパスフィルター OFF/80Hz（-12dB/oct.）、ソフトウェアコントロール
[HI-Z]スイッチ ON/OFF（CH1）、入力インピーダンス：500k Ω
ADコンバータ 24bitリニア、高性能デュアルビットデルタ /シグマ変換
[SIG/PEAK]ランプ -3dB以上（赤）、-40dB〜-3dB（緑）（クリッピングポイントを 0dBとした場合）
出力チャンネル
CH1〜8
アナログ出力
レベルコントロール マルチファンクションエンコーダーノブでのコントロール（全 1〜8チャンネル同時）
ソフトウェアコントロール（各 1〜8チャンネル）
DAコンバータ 24bitリニア、128倍オーバーサンプリング高性能マルチビットデルタ /シグマ変換
ヘッドフォン端子
1、2
レベルコントロール マルチファンクションエンコーダーノブでのコントロール（各ヘッドフォン端子 1、2）
最大出力レベル 25mW（@8 Ω）/75mW（@40 Ω）
IEEE1394端子 オーディオ I/F 16-chinput/16-choutput

MR816CSX/MR816X
8
PANEL LAYOUT（パネルレイアウト）
q[HI-Z] switch
w[MIC/LINE/HI-Z] jack 1 (analog input jack 1) and
[MIC/LINE] jack 2 (analog input jack 2)
e[QUICK CONNECT] buttons (with LED lamps)
r[SIG/PEAK] lamps
tGain knobs 1 – 8
y[+48V] button (phantom power button; with
LED lamps)
u[PAD] button (with LED lamps)
i[ASSIGN] lamps
(The [MORPH] lamp is only MR816CSX.)
oWord Clock Source lamps
!0 Sample Rate lamps
!1 Multi Function encoder knobs 1 and 2
(with LED lamps)
!2 Headphone jacks 1 and 2
!3 [STANDBY/ON] switch
006*)
/4 4112-   
MR816CSX only
（MR816CSX のみ）
q[AC ADAPTOR IN] jack
w[S/PDIF IN/OUT] jack
e[OPTICAL IN/OUT] jack
rIEEE1394 jacks 1 and 2
t[WCLK IN/OUT] jacks (wordclock in/out jack)
y[OUTPUT] jacks 1 – 8 (analog output jacks 1 – 8)
u[MIC/LINE INPUT] jacks 3 – 8
(analog input jacks 3 – 8)
i[INSERT I/O] jacks 1 and 2
401 6 2 *
/)
• Front panel（フロントパネル）
• Rear panel（リアパネル）
q[HI-Z]スイッチ
w[MIC/LINE/HI-Z] 端子 1（アナログ入力端子 1）
 [MIC/LINE]端子 2（アナログ入力端子 2）
e[QUICKCONNECT] ボタン（LED ランプ付き）
r[SIG/PEAK] ランプ
tゲインノブ 1 〜 8
y[+48V] ボタン（LED ランプ付き）
u[PAD] ボタン（LED ランプ付き）
i[ASSIGN] ランプ
 （[MORPH]ランプは MR816CSX のみ）
oクロックソースランプ
!0 サンプリング周波数ランプ
!1 マルチファンクションエンコーダーノブ 1、2
 （LED ランプ付き）
!2 ヘッドフォン端子 1、2
!3[STANDBY/ON] スイッチ
q[ACADAPTORIN] 端子
w[S/PDIFIN/OUT] 端子
e[OPTICALIN/OUT] 端子
rIEEE1394 端子 1、2
t[WCLKIN/OUT]（ワードクロックイン /アウト）端子
y[OUTPUT]端子 1 〜 8（アナログ出力端子 1 〜 8）
u[MIC/LINEINPUT]端子 3 〜 8
 （アナログ入力端子 3 〜 8）
i[INSERTI/O] 端子 1、2

9
MR816CSX/MR816X
AC
PN
HP
DM JK

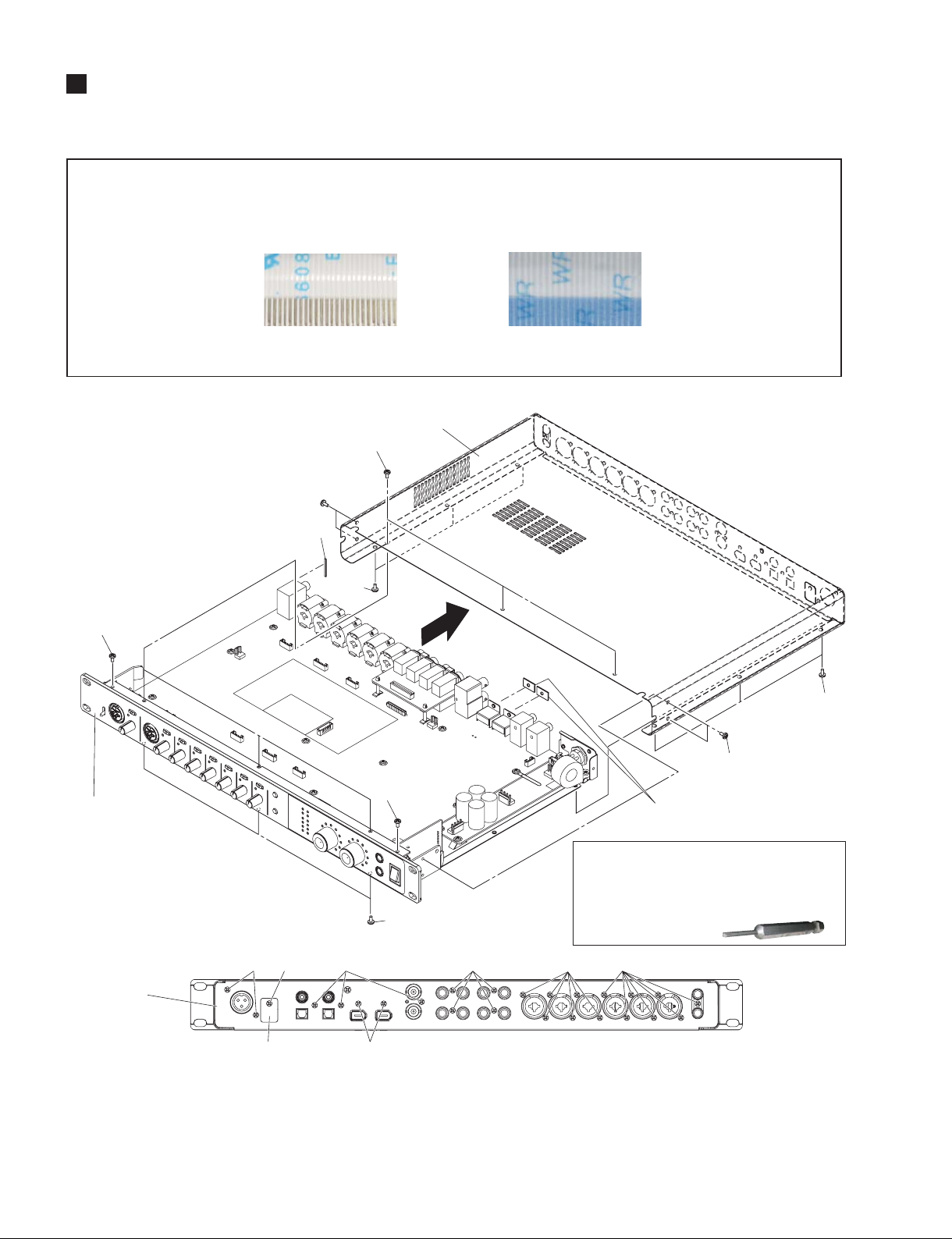

CIRCUIT BOARD LAYOUT（ユニットレイアウト）
WIRING（束線組込図）
JK
PN
HP
DM
AC
CN301
(12P)
CN901
(12P)
CN851
(2P)
CN104
(4P)
CN850
(2P)
CN112 (30P)
CN101 (30P)
CN102 (30P)
CN111 (30P)
CN601
(6P)
CN651
(7P)
CN701
(6P)
CN602
(6P)
CN652
(7P)
CN702
(6P)
CN201
(8P)
CN800
(8P)
CN102
(5P)
CN103
(4P)
CN101
(3P)
CN151
(4P)
PSW wiring assembly
AC wiring assembly

MR816CSX/MR816X
10

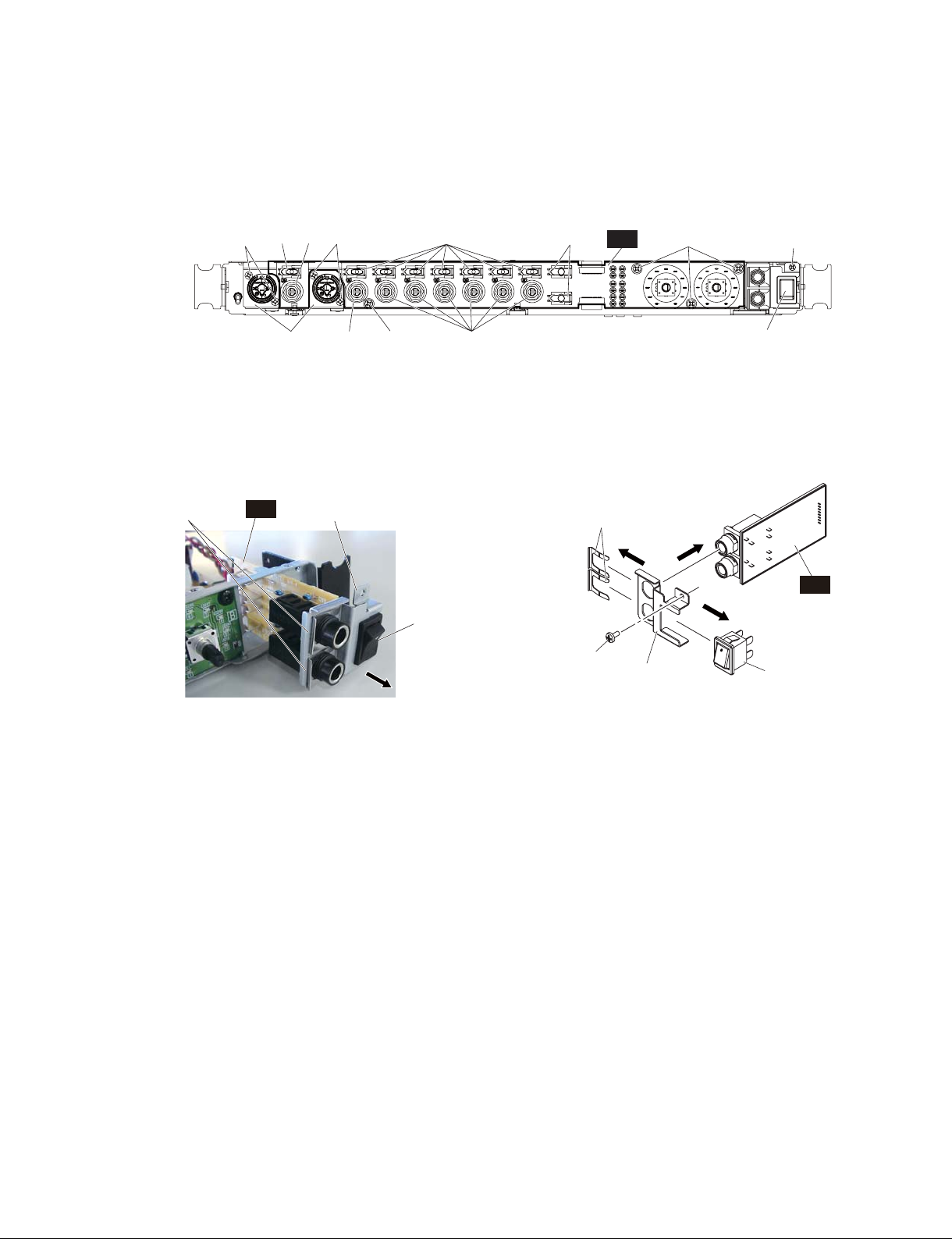

DISASSEMBLY PROCEDURE（分解手順）
Fig. 1
（図1）
Photo 1（写真 1）
Precautions（注意事項）
* Notes on Flat Cable
Contacts are visible from the back. Pay attention not to
insert and install the cable to the connector inversely.
(Photo 1)
Front Side（表面） Back Side（裏面）
We recommend you use the dedicated driver bit from HIOS
Inc. (model number: THS6X-30-75) when you remove
screws marked [118], [148A], [148B] or [148C].
（[118]、[148A]、[148B]、[148C] のネジを外すときは、
専用ドライバビット（HIOSInc. 製 品番：THS6X-30-75）
の使用を推奨します。）
[148A] x 2
[148A] x 2
[148A] x 3
[148A]
x 3
[118]
[118]
[148B] x 3
[148C] x 3
[144] [142] [142] [142]
[144]
[144][172]
• Rear view（背面から見た図）
TOP COVER
(トップカバー)
CONNECTOR COVER
(コネクタカバー)
TOP COVER
(トップカバー)
FRONT PANEL
(フロントパネル)
FABRIC GASKET
(不織布ガスケット)
FABRIC GASKET
(不織布ガスケット)
[118]: SCREW RAMI #S（トツプララミSタイト）3.0X6 MFZN2B3 (WN110000)
[142]: BIND HEAD P-TIGHT SCREW（Pタイト＋BIND）3.0X8 MFZN2B3 (WF266600)
[144]: BIND HEAD TAPPING SCREW-S（Sタイト＋BIND）3.0X6 MFZN2B3 (WE87780R)
[148A], [148B], [148C]: SCREW RAMI #S（トツプララミSタイト）3.0X6 MFZN2B3 (WN110000)
[172]: BIND HEAD TAPPING SCREW-S（Sタイト＋BIND）3.0X6 MFZN2B3 (WE87780R)
※ フラットケーブルの注意
 接点が裏面から透けて見えます。コネクタにケーブルの
表・裏を逆に差込まないように注意して取り付けてくだ
さい。（写真 1）
