ZIEHL-ABEGG ZAmon STICK User manual

ZAmon STICK
Die Einhaltung der nachfolgenden Vorgaben dient auch der Sicherheit des Produktes.
Sollten die angegebenen Hinweise insbesondere zur generellen Sicherheit, Transport,
Lagerung, Montage, Betriebsbedingungen, Inbetriebnahme, Instandhaltung, Wartung, Rei-
nigung und Entsorgung / Recycling nicht beachtet werden, kann das Produkt eventuell nicht
sicher betrieben werden und kann eine Gefahr für Leib und Leben der Benutzer und dritter
Personen darstellen.
Abweichungen von den nachfolgenden Vorgaben können daher sowohl zum Verlust der
gesetzlichen Sachmängelhaftungsrechte führen als auch zu einer Haftung des Käufers für
das durch die Abweichung von den Vorgaben unsicher gewordene Produkt.
Allgemeine Beschreibung
Die Frequenzumrichter ZAdyn4C, ZAdynpro oder ZAdyn4B können über die App-Software
ZAmon bedient werden, die auf einem Smartphone oder Tablet installiert ist. Das Smartpho-
ne oder Tablet kommuniziert über eine Bluetooth®-Funkverbindung mit dem Frequenz-
umrichter. Für die Kommunikation wird der Bluetooth Adapter "ZAmon STICK" benötigt, der
an den Frequenzumrichter angeschlossen wird.
Bestimmungsgemäße Verwendung
Der ZAmon STICK dient dazu, eine Bluetooth®-Funkverbindung zwischen einem Smart-
phone oder Tablet und den Frequenzumrichtern ZAdyn4C, ZAdynpro oder ZAdyn4B herzu-
stellen.
Verwendung in Europa
ZAmon STICK entspricht der Richtlinie 2014/53/EU Radio Equipment Directive (RED).
Lieferumfang
1x ZAmon STICK
1x CAT5 Netzwerkleitung 0,50 m
R-TBA19_01-D-GB 1930 Art.-Nr. 00163467-D-GB
deutsch

Anforderungen an das Personal / Sorgfaltspflicht des Betrei-
bers
Der Betreiber muss sicherstellen, dass nur ausreichend qualifiziertes und autorisiertes
Personal das Gerät bedient. Insbesondere muss sichergestellt sein, dass das Gerät
außerhalb öffentlichen Zugriffs angebracht ist, um auszuschießen, dass nicht-autorisier-
te Personen den Vorgang zum Aufbauen einer Verbindung durchführen können.
Geräteübersicht
1
3
2
1 Taster
2 RJ45-Buchse
3 LED
Betriebsanleitung ZAmon STICK
R-TBA19_01-D-GB 1930 Art.-Nr. 00163467-D-GB
2/8

Anschluss
Der Anschluss erfolgt mit einer CAT5 Netzwerkleitung. Die CAT5 Netzwerkleitung wird
an der RJ45-Buchsen des ZAmon STICK und des ZAdyn (Anschlussklemme X-PAD)
angeschlossen.
Anschlussleitung
•CAT5 Netzwerkleitung, 8-adrig
•beidseitig RJ-45 Stecker, 8-polig
•max. Leitungslänge: 50 m
•Leiterquerschnitt: ≥ AWG 26

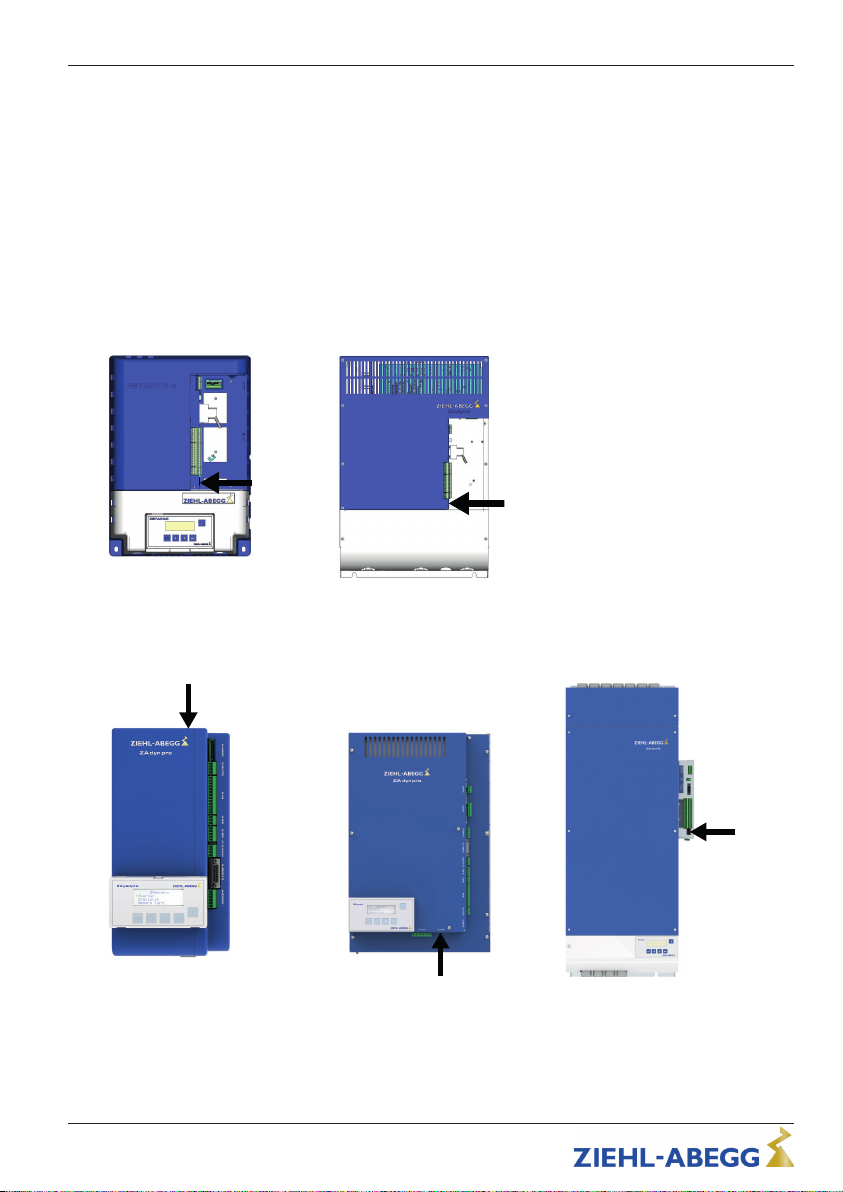

ZAdyn4C 011-032
ZAdyn4C 040-074
ZAdynpro 011-032
ZAdynpro 040-074 ZAdyn4B
Betriebsanleitung ZAmon STICK
R-TBA19_01-D-GB 1930 Art.-Nr. 00163467-D-GB
3/8

Montage / Befestigung
Montageort:
Der ZAmon STICK darf nicht im Schaltschrank oder an einem Ort montiert werden, an
dem der Aufbau einer Bluetooth®-Funkverbindung nicht möglich ist.
Befestigung am Frequenzumrichter:
ZAdyn4C 011-032: ZAmon STICK in die Aussparung auf dem Deckel einsetzen und leicht
andrücken.
ZAdyn4C 040-074,
ZAdyn4B:
ZAmon STICK mit Hilfe des Magnetstreifens, der sich hinter dem Typen-
schild befindet, am Gehäuse des ZAdyn4C 040-074 oder des ZAdyn4B
befestigen.
ZAdynpro: ZAmon STICK mit Hilfe des Magnetstreifens, der sich hinter dem Typen-
schild befindet, auf der Montageplatte des ZAdynpro oder an einer anderen
metallischen Fläche befestigen.
4

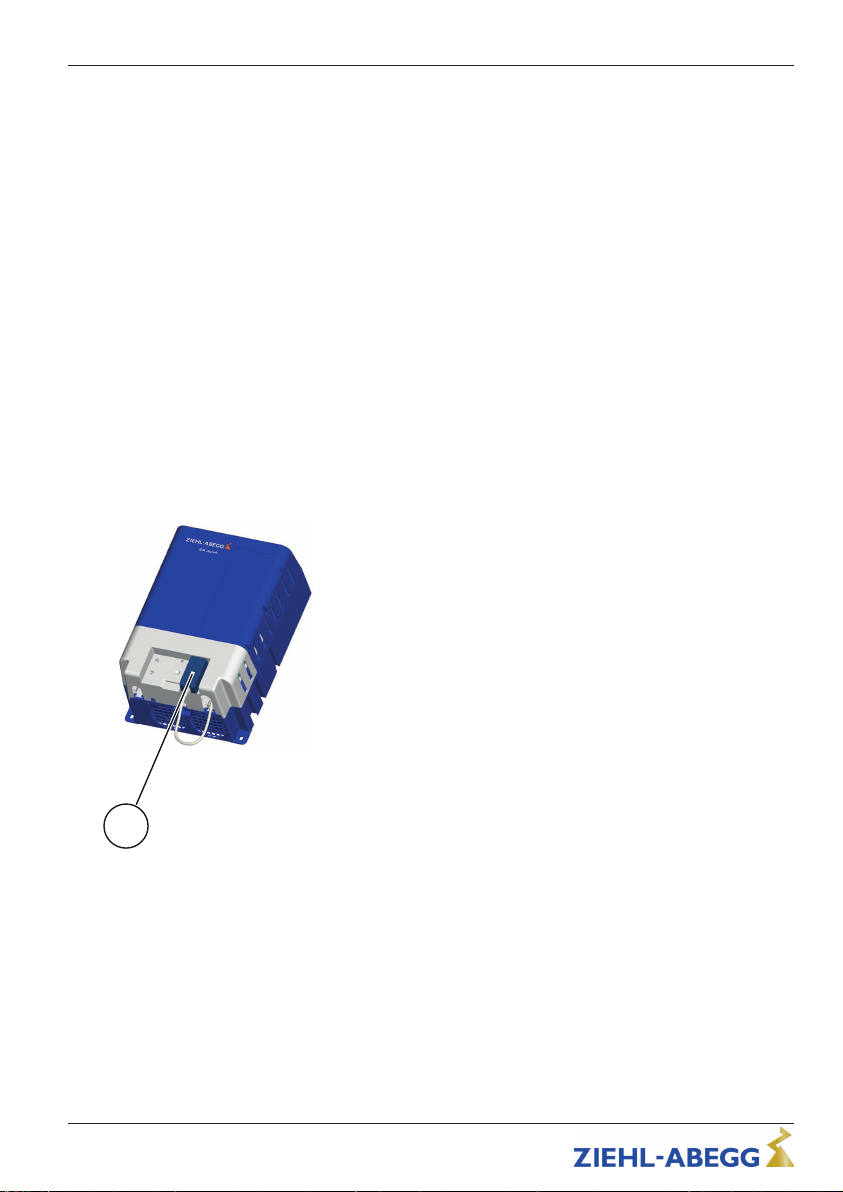

Befestigung am ZAdyn4C 011-032
4 ZAmon STICK
Betriebsanleitung ZAmon STICK
R-TBA19_01-D-GB 1930 Art.-Nr. 00163467-D-GB
4/8

Bedienung
Auslösen des Pairing-Vorganges
Durch den Pairing-Vorgang wird eine Bluetooth®-Funkverbindung zwischen dem
ZAmon STICK und dem Smartphone oder Tablet hergestellt. Der Pairing-Vorgang muss
durchgeführt werden, wenn Sie zum ersten Mal eine Bluetooth-Verbindung herstellen
möchten.
Für nähere Informationen zum Pairing-Vorgang siehe die Hilfedatei der App-Software
ZAmon.
! Stellen sie sicher, dass die LED grün leuchtet.
"Um den Pairing-Vorgang auszulösen, den Taster (1) kurz drücken.
✓Die LED blinkt 10 s lang blau (Intervall 1s).
✓Wenn der Pairing-Vorgang abgeschlossen ist, leuchtet die LED dauerhaft blau.
Löschen der Pairing-Informationen
Die im ZAmon STICK gespeicherten Informationen zu Endgeräten, zu denen bereits
eine Bluetooth®-Funkverbindung durch den Pairing-Vorgang hergestellt wurde, können
gelöscht werden.
"Den Taster (1) mindestens 10 s lang gedrückt halten.
✓Wenn die Pairing-Informationen gelöscht wurden, blinkt die LED 5 x nacheinander
rot.
Soll erneut eine Bluetooth®-Funkverbindung zu Endgeräten hergestellt werden, muss
der Pairing-Vorgang nochmals für jedes Endgerät durchgeführt werden.
Information
Die Reichweite des ZAmon STICK beträgt bis zu 10 m. Die Reichweite ist allgemein
stark abhängig von Störungseinflüssen und Einbausituation.
Betriebsanleitung ZAmon STICK
R-TBA19_01-D-GB 1930 Art.-Nr. 00163467-D-GB
5/8

Leuchtdiode
Funktion der Leuchtdiode:
LED Farbe LED Zustand Betriebszustand
grün dauerhaft an Gerät zum Starten des Pairing-Vorgangs bereit
(Advertising-Mode)
blau blinkend (Intervall 1 s) für 10
Sekunden
Taster gedrückt, bereit zum Pairing mit Endgerät
blau dauerhaft an Pairing mit Endgerät erfolgreich
rot 5x nacheinander blinkend Taster wurde länger als 10 Sekunden gedrückt
und dadurch alle Pairing-Informationen gelöscht.
rot dauerhaft an Kommunikation mit Frequenzumrichter über
Patchleitung fehlgeschlagen
Technische Daten
Funkspezifikation Bluetooth® LE (Bluetooth Version
4.0)
Frequenzband 2,4 GHz ISM-Band
Abgestrahlte maximale Sendeleistung 1 dBm (1,26 mW)
Versorgungsspannung [VDC] +24
Versorgungsstrom [mA] 4
Schutzart (DIN EN 60529) IP20
Umgebungstemperatur [°C] 0…55
relative Luftfeuchte [%] 90 (Betauung nicht zulässig)
Lager- und Transporttemperatur [°C] -20…+60
Verschmutzungsgrad (DIN EN 61800-5-1) 2
Abmessungen LxBxH [mm] 81x40x25
Gewicht [g] 35
Artikel-Nummern / Zubehör
Typ Bezeichnung Art.-Nr.
ZAmon
STICK Bluetooth Adapter 357316
Betriebsanleitung ZAmon STICK
R-TBA19_01-D-GB 1930 Art.-Nr. 00163467-D-GB
6/8

App-Software ZAmon
Die App-Software ZAmon ist für iOS und Android verfügbar.
Entsorgung / Recycling
Die Entsorgung muss sachgerecht und umweltschonend nach den gesetzlichen Be-
stimmungen erfolgen.
Konformitätserklärung
Hiermit erklärt ZIEHL-ABEGG SE, dass ZAmon STICK der Richtlinie 2014/53/EU ent-
spricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Inter-
netadresse verfügbar: www.ziehl-abegg.com
Betriebsanleitung ZAmon STICK
R-TBA19_01-D-GB 1930 Art.-Nr. 00163467-D-GB
7/8

Hersteller / Service
Haben Sie Fragen zur Verwendung unserer Produkte oder planen Sie spezielle Anwen-
dungen, wenden Sie sich bitte an:
ZIEHL-ABEGG SE
Heinz-Ziehl-Straße
D-74653 Künzelsau
Tel.: [phone]
Fax: [phone]
[e-mail]
http://www.ziehl-abegg.com
Betriebsanleitung ZAmon STICK
R-TBA19_01-D-GB 1930 Art.-Nr. 00163467-D-GB
8/8

ZAmon STICK
Compliance with the following instructions is mandatory to ensure the functionality and
safety of the product. If the following instructions given especially but not limited for general
safety, transport, storage, mounting, operating conditions, start-up, maintenance, repair,
cleaning and disposal / recycling are not observed, the product may not operate safely and
may cause a hazard to the life and limb of users and third parties.
Deviations from the following requirements may therefore lead both to the loss of the
statutory material defect liability rights and to the liability of the buyer for the product that has
become unsafe due to the deviation from the specifications.
General description
The frequency inverters ZAdyn4C, ZAdynpro or ZAdyn4B can be operated by the app-
software ZAmon, that is installed on a smartphone or a tablet. The smartphone or tablet
communicates with the frequency inverter via a Bluetooth®-radio connection. For the
communication, the Bluetooth adapter "ZAmon STICK" is necessary, that is connected to
the frequency inverter.
Intended use
The ZAmon STICK is used to establish a Bluetooth®-radio connection between a smart-
phone or a tablet and the frequency inverters ZAdyn4C, ZAdynpro or ZAdyn4B.
Using in Europe
ZAmon STICK complies with the Radio Equipment Directive (2014/53/EU [RED]).
Scope of delivery
1x ZAmon STICK
1x CAT5 network cable 0,50 m
R-TBA19_01-D-GB 1930 Part.-No. 00163467-D-GB
english

Requirements placed on the personnel / due diligence of the
operator
The operator must ensure that only sufficient qualified and authorised personnel oper-
ates the device. Especially, it has to be ensured that the device is mounted outside of
public access to exclude that unauthorized persons can carry out the procedure of
establishing a connection.
Device overview
1
3
2
1 Button
2 RJ45 socket
3 LED
Operating Instructions ZAmon STICK
R-TBA19_01-D-GB 1930 Part.-No. 00163467-D-GB
2/8

Connection cable
The connection is made via a CAT5 network cable. The CAT5 network cable is con-
nected to the RJ45 sockets of the ZAmon STICK and of the ZAdyn (connection terminal
X-PAD).
Connection cable
•CAT5 network cable, 8-core
•both sides RJ-45 plug, 8-pole
•maximum line length: 50 m
•cross section: ≥ AWG 26
ZAdyn4C 011-032
ZAdyn4C 040-074
ZAdynpro 011-032
ZAdynpro 040-074 ZAdyn4B
Operating Instructions ZAmon STICK
R-TBA19_01-D-GB 1930 Part.-No. 00163467-D-GB
3/8

Mounting / Fastening
Mounting location:
The ZAmon STICK may not be mounted in a switch cabinet or at a location where a
Bluetooth®-radio connection is not possible.
Mounting on the frequency inverter
ZAdyn4C 011-032: Insert the ZAmon STICK into the recess on the lid and press it slightly.
ZAdyn4C 040-074,
ZAdyn4B:
Fix the ZAmon STICK by means of the magnetic strip located behind the
name plate to the housing of the ZAdynC 040-074 or of the ZAdyn4B.
ZAdynpro: Fix the ZAmon STICK by means of the magnetic strip located behind the
name plate on the mounting plate of the ZAdynpro or on another magnet-
isable surface.
4
Fixing on the ZAdyn4C
4 ZAmon STICK
Operating Instructions ZAmon STICK
R-TBA19_01-D-GB 1930 Part.-No. 00163467-D-GB
4/8

Operation
Triggering of the pairing procedure
By means of the pairing procedure, a Bluetooth®-radio connection between the ZAmon
STICK and the smartphone or the tablet is established. The pairing procedure has to be
carried out if you whish to establish a Bluetooth connection for the first time.
For more information on the pairing procedure, see the help file of the app-software
ZAmon.
! Make sure that the LED shines green.
"In order to trigger the pairing procedure, press the button (1) briefly.
✓The LED flashes blue for 10 s (interval 1 s).
✓When the pairing procedure is complete, the LED shines blue continously.
Deleting the pairing information
The information stored in the ZAmon STICK concerning terminals to which a Blue-
tooth® radio connection was already established by the pairing procedure can be
deleted.
"Keep the button (1) pressed for at least 10 s.
✓When the pairing information is deleted, the LED flashes consecutively red 5 times.
To establish once again a Bluetooth® radio connection to terminals, the pairing proce-
dure has to be carried out again for every terminal.
Information
The range of the ZAmon STICK can be up to 10 m. The range depends generally largely
on interferences and the assembly situation.
Operating Instructions ZAmon STICK
R-TBA19_01-D-GB 1930 Part.-No. 00163467-D-GB
5/8

LED
Light-emitting diode functions
LED colour LED status Operation condition
green permanently on Device ready for starting the pairing procedure
(advertising-mode)
blue flashing (interval 1 s) for
10 seconds
Button pressed, ready for pairing with terminal
blue permanently on Pairing with terminal successful
red Flashing 5x successively Button was pressed for more than 10 s and
thereby all pairing information was deleted.
red permanently on Communication with frequency inverter via patch
cable failed.
Technical data
Radio specification Bluetooth® LE (Bluetooth version
4.0)
Frequency band 2,4 GHz ISM band
Radiated maximum transmission power 1 dBm (1,26 mW)
Voltage supply [VDC] +24
Supply current [mA] 4
Protection rating (DIN EN 60529) IP20
Ambient temperature [°C] 0…55
Relative humidity [%] 90 (condensation prohibited)
Storage and shipping temperature [°C] -20…+60
Degree of soiling (DIN EN 61800-5-1) 2
Dimensions l x w x h [mm] 81x40x25
Weight [g] 35
Article-Numbers / Accessories
Type Designation Part-No.
ZAmon
STICK Bluetooth adapter 357316
Operating Instructions ZAmon STICK
R-TBA19_01-D-GB 1930 Part.-No. 00163467-D-GB
6/8

App-software ZAmon
The app-software ZAmon is available for iOS an Android.
Disposal / recycling
Disposal must be carried out professionally and environmentally friendly in accordance
with the legal stipulations.
Declaration of conformity
ZIEHL-ABEGG SE herewith declares that ZAmon STICK complies with the directive
2014/53/EU. The complete text of the EU declaration of conformity is available at the
following internet address: www.ziehl-abegg.com
Operating Instructions ZAmon STICK
R-TBA19_01-D-GB 1930 Part.-No. 00163467-D-GB
7/8

Manufacturer / Service
If you have any questions about how to use our products or if you are planning special
applications, please contact:
ZIEHL-ABEGG SE
Heinz-Ziehl-Straße
D-74653 Künzelsau
Tel.: [phone]
Fax: [phone]
[e-mail]
http://www.ziehl-abegg.com
Operating Instructions ZAmon STICK
R-TBA19_01-D-GB 1930 Part.-No. 00163467-D-GB
8/8
