Zipforce ONE User manual

Användarmanual
för Zipforce ONE

2
INNEHÅLL
INNAN MONTERING .............................................................................................................3
DITT PAKET INNEHÅLLER ...................................................................................................3
VERTYG DU BEHÖVER .........................................................................................................4
VERTYG FÖR SNABBARE MONTERING .................................................................................4
FÄST STAGSKRUVARNA I ZIPFORCE-FÄSTET .......................................................................5
MONTERING I FRAMGAFFELNS CENTRUMHÅL ....................................................................6
MONTERING AV SLANGKLÄMMOR ....................................................................................... 7
KLICKA I ZIPFORCE .............................................................................................................8
DRA ÅT STAGSKRUVAR OCH SLANGKLÄMMOR.....................................................................9
MONTERING AV PAS SENSOR-SET......................................................................................10
MONTERING AV TRAMPSENSORKRANS.............................................................................. 11
MONTERING AV SENSORKABEL..........................................................................................12
CYKLA MED ZIPFORCE........................................................................................................13
ZIPFORCE-APPEN ..............................................................................................................13
TILLBEHÖR ........................................................................................................................13
ZIPFORCE MED CYKELLYSE ...............................................................................................14
LÅSA FAST ZIPFORCE.........................................................................................................14
VIKTIG INFORMATION .........................................................................................................15
ANVÄNDNINGSOMRÅDE OCH BEGRÄNSNINGAR .................................................................15
SKÖTSELRÅD.....................................................................................................................15
INDIKATOR FÖR BATTERI ....................................................................................................16
FELSÖKNINGSGUIDE..........................................................................................................16
TEKNISKA SPECIFIKATIONER.............................................................................................17
DETALJERAD BESKRIVNING AV ZIPFORCE / UTRUSTNING I PAKETET................................18
LADDNING..........................................................................................................................18
DEMONTERING...................................................................................................................18
AVFALLSHANTERING .........................................................................................................18
STANDARDER.....................................................................................................................18
DEKLARATION OM ÖVERENSTÄMMELSE ............................................................................19

3
INNAN MONTERING
1. Ladda Zipforce med hjälp av den medföljande laddaren.
2. Rengör cykeln innan montering.
3. Ta fram de verktyg som behövs för montering (se bild 3).
4. Se till att däcken är välpumpade och att du har en bra plats att ställa cykeln på.
DITT PAKET INNEHÅLLER
1. Zipforce
2. Påse
3. Motorfäste med monteringssats
4. PAS sensor-set (Trampsensorkrans,
metallring och sensorkabel)
5. Laddare
6. Buntband
1.
1
2
2.
3.
4.
5.
6.

4
VERTYG DU BEHÖVER
VERTYG FÖR SNABBARE MONTERING
1. Torxnyckel (ingår)
2. Spårskruvmejsel
3. Stjärnskruvmejsel
4. Skiftnyckel
1. Avbitartång
2. Hylsa 7 mm
3. Torxnyckel (ingår)
4. Stjärnbits
5. Bitshållare
6. 10 mm nyckel eller
skiftnyckel
3
3
7
1.
1.
2.
4.
3.
5.
6.
2. 3. 4.

5

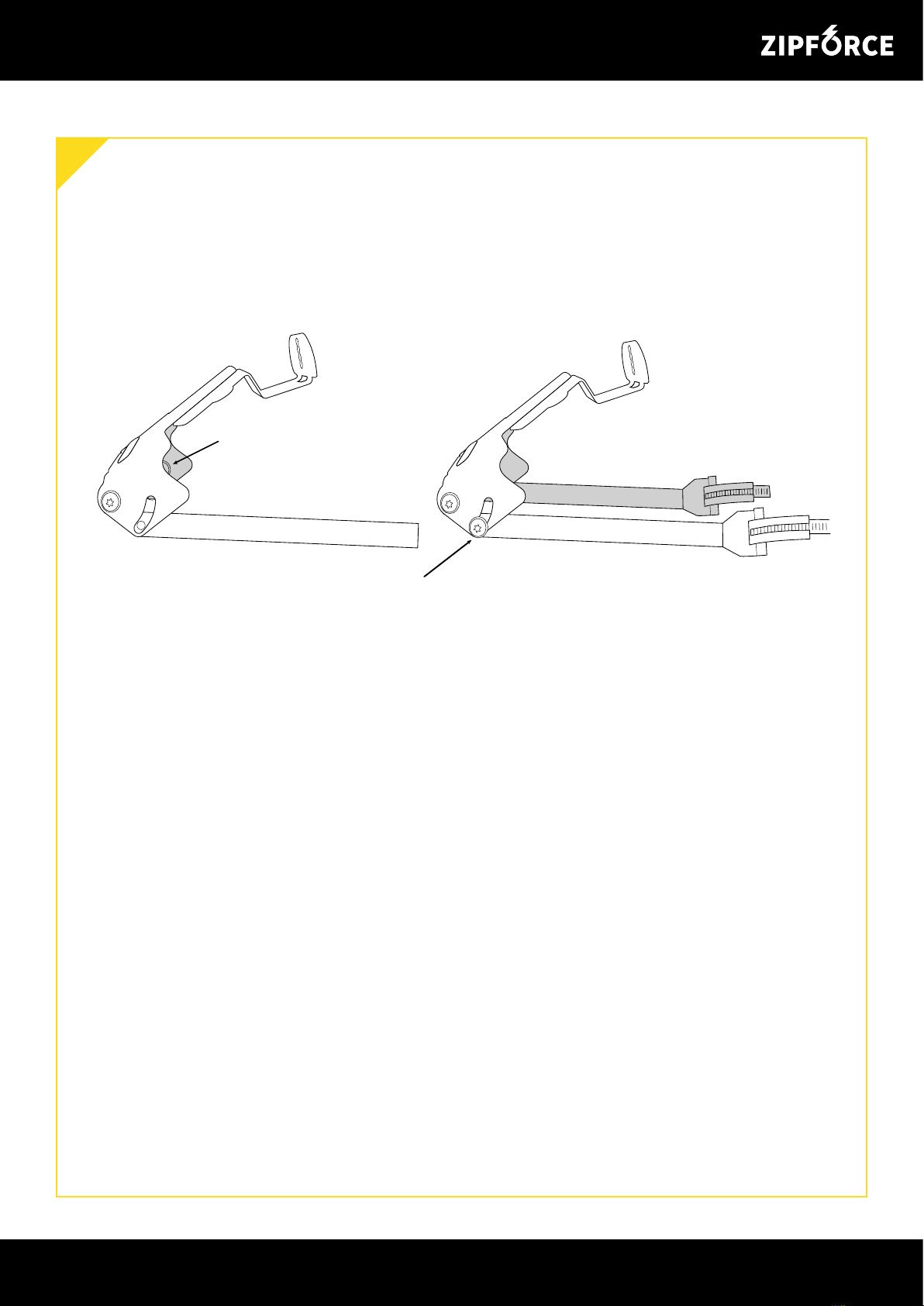

FÄST STAGSKRUVARNA I ZIPFORCE-FÄSTET
4
Ta ur stagskruvarna som sitter på insidan (a) och montera dem på utsidan (b).
a.
b.

6
5

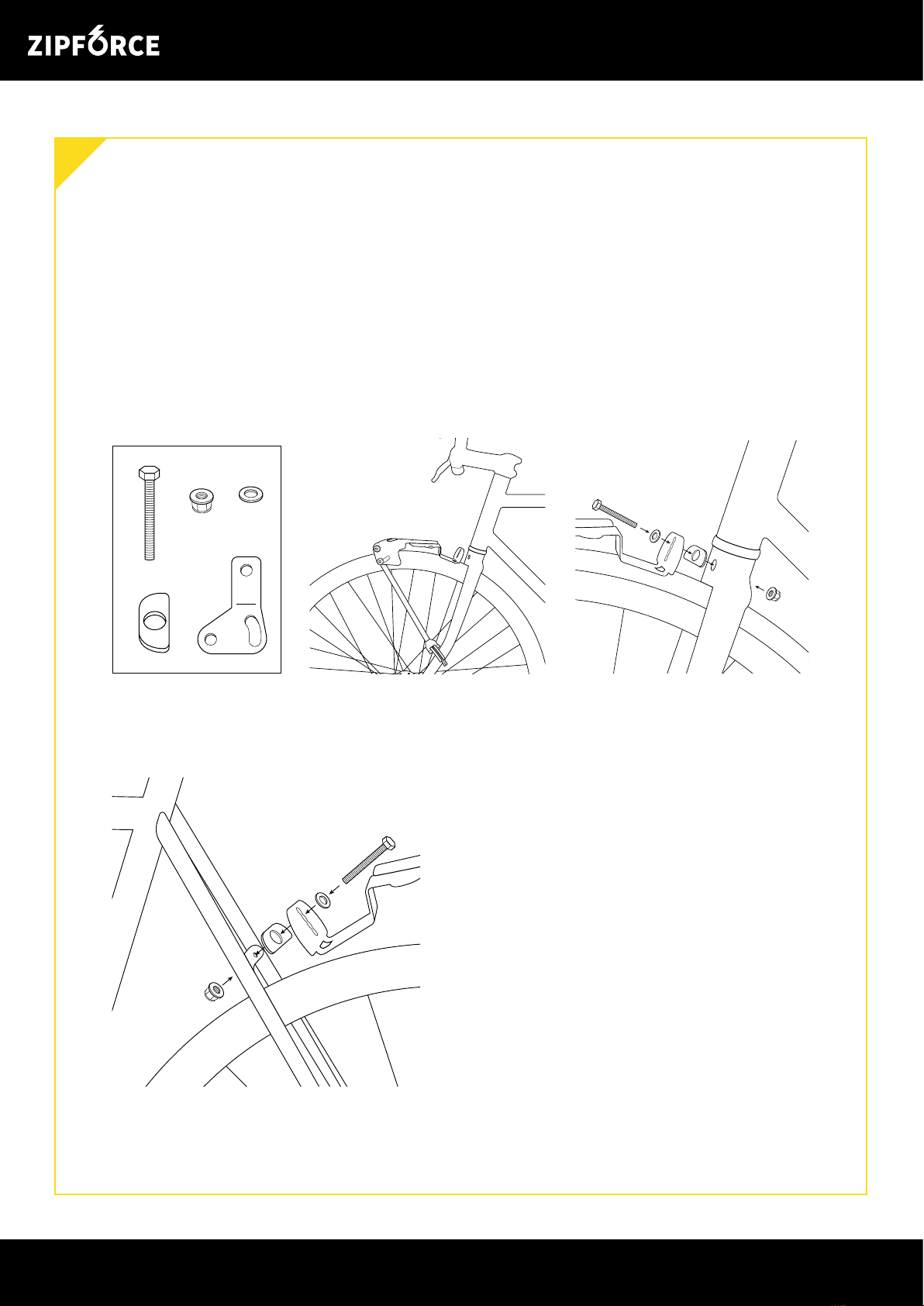

MONTERING I FRAMGAFFELNS CENTRUMHÅL
Centrumskruven (a) monteras i centrumhålet på framgaffeln med en M6 mutter (b) och en bricka
(c). Om framgaffels yta vid centrumskruvens hål är ojämn kan du använda dig av distansen (d) för
att lägga mellan framgaffeln och fästet.
Om det är ett cykellyse i vägen kan du använda det medföljande specialfästet för cykellyse (e) för
att montera cykellyset på annan plats. Se bild 13. Det nns olika typer av framgaar och bromsar
och det kan innebära att Zipforce behöver monteras lite olika beroende på cykeltyp.
Om din cykel inte ser ut som på bilden, eller om du har en cykelkorg i vägen för Zipforce
nner du monteringsalternativ på zipforce.se.
Zipforce kan monteras för drivning på cykelns
bakhjul om det passar bättre för din cykel. Du gör
samma moment som beskrivs ovan, men använder
istället centrumhålet i bakgaffeln (se bild).
Att de esta monterar på framhjulet beror på att
pakethållare och stänkskärm ofta är i vägen för en
bakhjulsmontering. Du kan behöva montera bort eller
kapa stänkskärmen bak. Kom också ihåg att ställa
om till “Reverse Mode” i appen innan du cyklar.
a.
b. c.
d.
e.

7

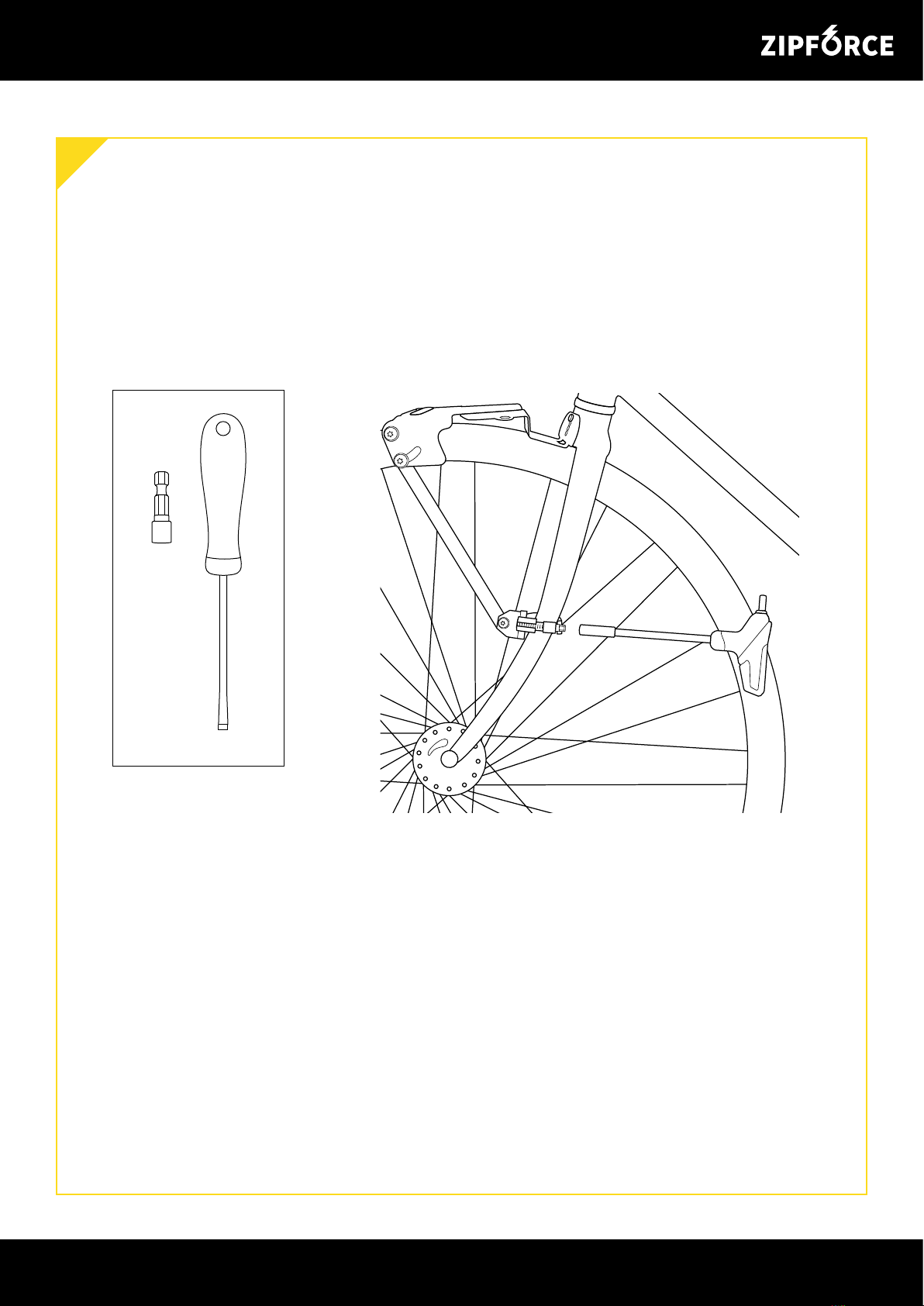

MONTERING AV SLANGKLÄMMOR
Slangklämmorna monteras runt framgaffeln och spänns med hjälp av hylsa 7 mm eller en rak
skruvmejsel (a). Det är viktigt att båda slangklämmorna monteras i samma höjd. Vänta med att skruva
åt hårt tills senare. Eventuellt gummi som sticker ut utanför slangklämman klipps bort.
Vid montering på bakhjulet gör du samma sak fast på bakgaffeln istället.
6
a.
7

8
7
KLICKA I ZIPFORCE
Börja med att kontrollera så att motorfästet sitter rakt över däcket.
1. Klicka i Zipforce utan att skruva ner spännskruven (a). Använd trampsensorkransen för att
kontrollera så drivhjulet hamnar 2-3 mm ovanför däcket. Placera Zipforce i motorfästet så
att spännskruven ligger mitt hålet (b) . Se till att klackarna (c) ligger mitt för utfasningarna i
motorfästet.
2. Tryck till Zipforce mot styrstången med viss kraft. När den trycks fast hörs ett
tydligt ”klickljud”. Om Zipforce har klickat i rätt ska hålen på spaken på sidan av motorfästet
vara i linje med varandra. Det är den spaken man drar bakåt för att klicka ur Zipforce.
a.
b.
c.
2.
1.
2-3 mm

9
8
1. Dra åt centrumhålets mutter.
2. Dra åt slangklämmorna och se till att båda klämmor sitter i samma höjd, viktigt.
3. Dra åt de högre stagskruvarna.
4. Dra åt de lägre stagskruvarna.
5. Dra åt skruven.
Kontrollera att avståndet mellan drivhjulet och däcket fortfarande är 2-3 mm,
spännskruven ska inte vara spänd. Om stänkskärmen ligger an mot däcket, justera
enligt bild 6.
DRA ÅT STAGSKRUVAR OCH SLANGKLÄMMOR
1.
2.
3.
4.
5.
Det är viktigt att båda
slangklämmorna hamnar
i samma höjd.

10
9
MONTERING AV PAS SENSOR-SET
Det är trampsensorn i änden av sensorkabeln som känner av att du trampar och
bestämmer när Zipforce ska hjälpa till. Det är viktigt att trampsensorkransen inte
vobblar eller sitter snett/löst! Justera med plåtfästet tills trampsensorkransen sitter
helt rakt. Sitter trampsensorn eller trampsensorkransen snett kan sensorn inte ta upp
signalerna och Zipforce kommer då driva ojämnt eller inte alls.
1. Bocka plåtfästet så att den passar längs pedalarmen och att sensorkransen sitter
rakt, se bild 1a och 1b.
a. bocka plåtfästet längs linje a.
b. bocka plåtfästet längs linje b. Trampsensorns skall nu sitta helt rakt. Se bild 1b.
2. För ihop trampsensorkransens två halvmåneformade delar. Se bild 10.2a. Det är
viktigt att trampsensorkransen sitter rakt och stabilt. Om trampsensorkransen
inte går runt axeln kan man klippa av varannan av de små piggarna på insidan av
halvmånen. Se bild 10.2b.
3. Fäst metallringen runt
trampsensorkransen genom att trycka
den på plats i spåret.
Se bild 10.3.
4. Bocka fästet så att det passar längs
pedalbenet (c) och trampsensorkransen
sitter helt rakt.
5. Sätt fast plåtfästet med buntbanden runt
pedalarmen. Spänn buntbanden och se
till att kransen sitter stabilt.
Se bild 10.4.
1a. 1b.
a.
b.
c.
PAS sensor-set

11
10
MONTERING AV TRAMPSENSORKRANS
2a. 2b.
3. 4.

12
11

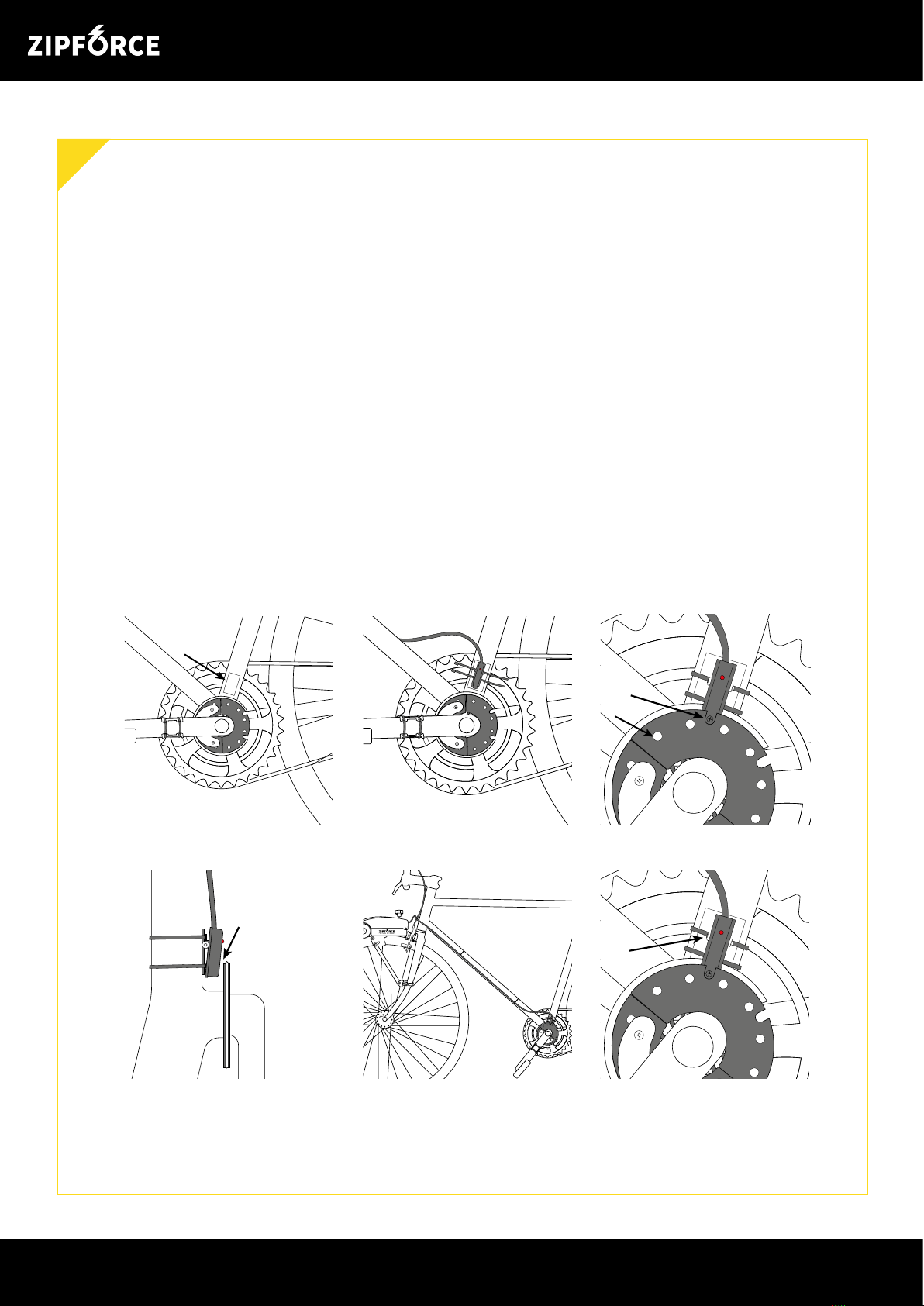

MONTERING AV SENSORKABEL
1. Fäst det medföljande självhäftande gummit på ramen (a).
2. För in de små buntbanden genom hålen på trampsensorn i änden på sensorkabeln.
3. Sätt fast trampsensorn med hjälp av buntbanden så att korset (b) på trampsensorn är i
nivå med magneterna, de små runda blanka ringarna (c).
4. Passa in trampsensorn så att den sitter 1-2 mm från trampsensorkransen.
5. Sätt i trampsensorns kontakt i Zipforce och fäst sensorkabeln i cykelramen med de
medföljande stora buntbanden. Se till att det nns tillräckligt med sensorkabel vid
Zipforce kontakt så det går att vrida styret.
6. Dra åt trampsensorns skruv med hjälp av en stjärnskruvmejsel.
OBS! Det är väldigt viktigt att trampsensorn sitter rakt. För att testa detta så trampa
framåt. Den röda lysdioden på trampsensorn ska då blinka i en jämn takt.
1. 2. 3.
4. 5. 6.
b.
c.
1-2mm
a.

13
12
CYKLA MED ZIPFORCE
Klicka i Zipforce och skruva ned spännskruven (medurs) tills man ser att det är bra
tryck mot däcket. Se till att däcket är ordentligt pumpat, runt 3-4 bar.
• Sätt i sensorkabeln.
• Starta Zipforce, invänta de två ljudsignalerna med några sekunders mellanrum.
• Ställ in hur mycket assistans du vill ha med hjälp av effektreglaget. Börja gärna
med effektreglaget i mitten för att känna efter hur mycket kraft som känns bra.
• Nu kan du börja cykla precis som vanligt.
• För att ta av Zipforce skruvar man upp spännskruven och drar i spaken som
sitter på motorfästet samtidigt som man drar ur Zipforce.
ZIPFORCE-APPEN
Appen laddas ner via Google Play eller Apple Store. Med appen kan du bland annat
göra inställningar av din Zipforce och se information om din Zipforce och cyklingen.
För mer information och hur du ansluter, se: zipforce.se.
TILLBEHÖR
Det nns en mängd olika tillbehör som tex stänkskydd, mobilhållare osv. Se mer
information på zipforce.se.
11.
Spännskruv
Effektreglage
Kontakt för
Pas-sensorn
On/Off knapp
Kontakt
för laddare
USB-uttag
Indikator för batteri

14
13
14
ZIPFORCE MED CYKELLYSE
LÅSA FAST ZIPFORCE
Har du ett cykellyse som suttit på platsen där stagen
till motorfästet monteras så kan du använda den
medföljande specialfästet för cykellyse.
1. Bocka specialfästet åt höger eller vänster
beroende på vilken sida du vill fästa cykellyset på.
2. Skruva fast specialfästet i hålen på motorfästet
där stagskruvarna sitter.
3. Fäst cykellyset i hålet med den medföljande
skruven.
1. Klicka i Zipforce i motorfästet.
2. För ett eget hänglås genom de två hålen i
motorfästets spak.
3. Nu går det inte att ta ur Zipforce ur motorfästet.
Perfekt om du ska lämna Zipforce en kortare
stund.

15
VIKTIG INFORMATION
• Det är väldigt viktigt att cykelhjulet där Zipforce är monterad sitter fast i cykeln, kontrollera det innan färd.
• I uppfällt läge ska avståndet mellan hjul och Zipforce drivhjul vara maximalt 3mm, se bild 7, annars nns stor risk att
drivhjulet kommer att slira när motorn är nerfälld och skall driva. Det blir inte tillräckligt bra grepp i nerfällt läge om
avståndet är för stort. Felaktig montering sliter snabbt ner drivhjulet.
• OBS! Cykla inte med Zipforce avstängd samtidigt som den är nedskruvad mot däcket. Du kan heller inte börja cykla och
sedan starta Zipforce.
• Använd Zipforce enbart på cyklar med tillfredställande bak och frambromsar.
• Använd Zipforce enbart på cyklar med rätt typ av däck, gå till: zipforce.se/fragor-svar/
ANVÄNDNINGSOMRÅDE OCH BEGRÄNSNINGAR
• Zipforce är i huvudsak tänkt för att användas på asfalt eller grusväg.
• Skruva aldrig ner spännskruven längre än att den precis nuddar kåpan på enheten. Annars kan plastkåpan skadas.
• Zipforce kan bli varm vid intensiv användning. Enheten har inbyggt skydd för överhettning, men tappar då kraft temporärt
när skyddet aktiveras.
• Var försiktig att använda bakåttrampning/återgenerering vid halt väglag.
• Montera endast Zipforce på robusta cyklar med väl fungerande bak och frambroms. Cykeln måste uppfylla standarden
SS-EN ISO 4210–4, 6, 8:2014.
• Om du har eller behöver cykelkorg, gå till: zipforce.se
SKÖTSELRÅD
• Att hålla spännskruven insmord motverkar att den riskerar att kärva i låsmekanismen. Smörj in med vattenfast fett och
applicera det på den del av skruven som sticker ut under enheten.
• Torka av motorn med trasa speciellt efter användning i regn och smuts.
• Om du ska lägga Zipforce i vinterförvar torka av den med lätt fuktad trasa och ladda den runt 60%.
• Zipforce ska alltid vara avstängd när den inte används. Om den ska transporteras, var aktsam så du inte skadar knappar
och spännskruv.
Avbryt laddning under följande situationer:
• Om batteriet inte når full laddning efter 6 timmar, se felsökningsguide.
• Zipforce blir varm (>50 grader) vid laddning.
Vid all cykling ska cykelhjälm användas!
Använd inte högtryckstvätt på Zipforce, då det kan föra in grus, smuts och
vatten i elektronik och mekanik.

16
INDIKATOR FÖR BATTERI
Indikering Betydelse
Fast grönt sken Zipforce har 100–50% batteri
Fast orange sken Zipforce har 50–25% batteri
Fast rött sken Zipforce har 25%–0% batteri
Blinkande rött sken Zipforce är urladdad, 0% batteri
Fast blått sken Indikerar att laddning pågår då Zipforce laddas
FELSÖKNINGSGUIDE
Indikatorn blinkar rött Zipforce är inte laddad. Ladda enheten. Lysdioden på laddaren ska lysa grönt när
laddningen är klar.
Zipforce slirar mot hjulet Pumpa däcken och spänn spännskruven så att du har ett fast tryck mot däcket. Vid
vått väglag krävs mer tryck mot däcket. Minska eventuellt effekten med hjälp av
effektreglaget.
Zipforce blir aldrig färdigladdad (lysdiod
på laddare blir inte grön)
Kontrollera att du laddar med den medföljande laddaren. Starta enheten och
kontrollera batteriets laddningsnivå på dioden eller anslut Zipforce-appen och se
hur mycket batteri Zipforce har. Lysande diod med grönt sken indikerar 50-100%
batteri. Rött blinkande sken indikerar helt urladdat batteri. Förutsatt att Zipforce
tagit laddning och inte är varm, så kan laddning påbörjas igen.
Spännskruven har blivit trög Smörj in med vattenfast fett och applicera det på den del av skruven som sticker ut
under enheten.
Zipforce piper inte (som den ska) när
man startar enheten
Kontakta Zipforce
Zipforce blir väldigt varm vid laddning
(>50 grader)
Avbryt laddning och kontakta Zipforce
Zipforce börjar aldrig att driva Kontrollera att trampsensorn sitter rätt. Ställ Zipforce i uppfällt läge så att
Zipforce och cykelhjulet går fritt från varandra. Dra runt cykelns trampor framåt.
På trampsensorn nns en lysdiod som ska blinka rött vid trampning framåt. Vid
bakåttrampning så ska lysdioden på Zipforce tändas med blått sken. Om inget av
detta sker, kontrollera trampsensorkontakten så att den ser hel ut. Om stiften är
hela kontrollera att avstånd mellan trampsensorn och kransen är 2–3 mm. Testa
även att justera trampsensorn i höjdled (se bild 9-11). Skulle inget av detta hjälpa,
kontakta Zipforce.
Motorn går ojämnt och hackar Detta beror oftast på att trampsensorkransen har kommit snett. Kolla så att tramp-
sensorkransen inte vobblar i höjd och sidled. Se bild 9-11.
Indikator för batteri

17
TEKNISKA SPECIFIKATIONER
Modell Zipforce ONE
Motor nominell uteffekt 250 W
Batteri nominell spänning 22.2 V
Batteri 14.5 Ah/313.2 Wh
Laddningstid 4 timmar (4 A laddare)
Estimerad räckvidd max/min 60/30 km (37/18 miles)*
Maxhastighet med assistans 25 km/h
Vikt Motor and Batteri 2,7 kg
Vikt Fäste och Pedalsensor 0.4 kg
Vikt Laddare 0.4 kg
Motor Dimensioner 270x140x85 mm
Ljudnivå 65 dB vid 250 W och 22.5 km/h
Bromsåterladdning Ja, (bakåttramp)
El-cykelklass Pedal Assist (Class 1)
Garanti Ett (1) års garanti
Godkännande CE 2019 Tritech Technology AB, EMC
Motor Typ Fram eller bakmonterad oväxlad motor
Användningsområde Stad/landsbygd, underlag asfalt/grusväg
Drivläge Pedalkännande assistans
Maxhastighet med assistans 25 km/h
Tillverkare Zipforce AB, Dalagatan 76, 113 24 Stockholm, Sweden
*Maximal räckvidd är beräknat för en person på 75 kg, under förutsättning att reglaget är i lägen <50 % av ”Max läge”
samt landsvägsförhållanden utan stora höjdskillnader och inte för många start och stopp. Cirka hälften av kraften
som krävs för att driva cykeln ska komma från användaren. Räckvidden är beräknad på ett standardbatteri. Zipforce
tillhandahåller olika batterialternativ.

18
AVFALLSHANTERING
Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Det gäller inom hela EU. För att
förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning
så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de
returhanteringssystem som nns där du benner dig eller kontakta Zipforce. Zipforce eller återvinningscentralen kan se till att
produkten tas om hand på ett för miljön tillfredställande sätt.
STANDARDER
Kunden/cykelns ägare ansvarar för att Zipforce inte används i kombination med olämplig cykel. Cykeln ska vara robust, ha väl
fungerade fram och bak broms och inte vara trakfarlig i övrigt.
Se nedanstående standarder.
Zipforce är framtagen i enlighet med den europeiska standarden EN 15194:2017 – EPAC Hänvisningar.
Följande dokument är relaterade till denna produkt/manual:
• SS-EN 15194:2017 – standard som beskriver elcyklar
• EN ISO 4210–4, 6, -8:2014 – standard som beskriver krav på en cykel
• Svensk författningssamling - Trakförordning (1998:1276) (SFS nr: 1998:1276) – lagar och regler i traken
DETALJERAD BESKRIVNING AV ZIPFORCE / UTRUSTNING I PAKETET
Zipforce är en svensktillverkad produkt som är avsedd att monteras på en vanlig cykel för att därmed underlätta den
ansträngning som behövs för cykling. Den består av följande huvuddelar:
Zipforce enhet Innehåller motor, batteri och elektronik
Motorfäste Fästet monteras på den cykel där man vill få motorassistans. Zipforce kan klickas
in och ur detta fäste vilket möjliggör att man lätt kan ta med den efter avslutad
cykling.
Trampsensor Känner av pedalrörelser, monteras enligt instruktioner.
Laddare Används för att ladda Zipforce.
Monteringssats Delar för att fästa motorfästet i cykelns framgaffel samt för att montera
trampsensor. Monteringsinstruktion medföljes.
LADDNING
Laddning av Zipforce sker med medföljande laddare 4A, 25,2 V, eller annan laddare levererad av Zipforce AB. Laddaren ansluts
till Zipforce innan den ansluts till vägguttag. Laddaren är utrustad med en lysdiod som lyser grönt vid fulladdat batteri och
rött vid laddning. Den röda laddningslampan på laddaren tänds när den ansluts till vägguttaget. Att genomföra full laddning av
batteri tar ca 4 timmar, förutsatt att batteriet är helt urladdat. Det är normalt att laddaren blir varm, lägg aldrig något på eller
nära laddaren, så att värmen inte kan ventileras bort. Efter avslutad laddning ska laddaren kopplas bort.
DEMONTERING
Zipforce kan demonteras genom att centrumbult och gaffelklämmor lossas. Trampsensorn demonteras genom att man tar
bort klämringen. Buntband klipps lämpligast av med avbitartång.

19
DEKLARATION OM ÖVERENSTÄMMELSE
Vi: Zipforce AB, Dalagatan 76, 113 24 Stockholm, Sweden
Deklarerar: under eget ansvar att följande märkta produkter: Zipforce ONE till vilken denna deklaration är relaterad, är, när den
används som specicerat, i överensstämmelse med de tekniska kraven i standarderna och bestämmelserna i de väsentliga
kraven i de direktiv som anges nedan.
Direktiv: 2014/53/EU Radio Equipment Directive (RED)
2006/42/EC Machinery Directive
2012/19/EU on waste electrical and electronic equipment (WEEE)
Standarder: EN 15194:2017 Cyklar - Elassisterade cyklar - EPAC
EN 50581:2012 Teknisk dokumentation för bedömning av elektriska och elektroniska produkter med avseende på begränsning
av farliga ämnen
Koniktmineraler: Zipforce använder inte medvetet metaller som härrör från koniktregioner i Demokratiska republiken
Kongo (DRC) och angränsande länder.
Stockholm, 2020-06-03
Måns Bengtsson, CEO
Zipforce AB

MER INFORMATION
Besök zipforce.se
KONTAKT
[e-mail]
ZIPFORCE.SE
Dok-id Monteringsguide_001_100020_sv Rev D
