Zoef Robot Rob MR08Z User manual

Rob
Robot Grasmaaier
MODEL MR08Z
Your Robot Brand

2
Gefeliciteerd met de aankoop van uw Zoef Robot Grasmaaier.
Wij hopen dat u er veel plezier aan zult beleven.
Mochten er vragen zijn kijk dan op www.ZoefRobot.nl of op ons Youtube kanaal!
Wij verbeteren onze maaiers en de handleiding continue.
De meest actuele handleiding kunt u dan ook altijd op onze website vinden.
https://www.zoefrobot.nl/service-voor-u/handleidingen.html
Bedankt voor uw goede keus!
ZOEF ROBOT
Your Robot Brand

3
INHOUDSOPGAVE
BELANGRIJKE VEILIGHEIDSINSTRUCTIES 5
INHOUD VAN DE DOOS 7
INSTALLATIE 8
Installatie van het Oplaad Station 8
Installatie van de Begrenzingskabel 9
Installatie Overzichtstekening 12
Maaihoogte instellen 13
Opladen voor gebruik 14
BEDIENING 15
Starten Robot maaier 15
Maaien van de randen van het gazon 15
Bediening met afstandsbediening 17
ONDERHOUD 19
A. Schoonmaken 19
B. Winterstalling 19
C. Na Winterstalling 20
D. Bij Onweer 20
PROBLEMEN OPLOSSEN 21
TECHNISCHE GEGEVENS 23
FUNCTIES ROB 23

4
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
Betracht altijd de nodige voorzichtigheid bij het gebruik van uw Zoef Robot Grasmaaier.
Om het risico op schade en letsel te beperken dienen de instructies zorgvuldig te worden gelezen en dienen
bij het instellen, gebruik en onderhoud de veiligheidsvoorzorgsmaatregelen in acht genomen te worden!
Lees, voordat u verder gaat met het uitpakken van de verpakking, de onderstaande instructies en
veiligheidsvoorzorgsmaatregelen nauwkeurig door. Bewaar de gebruikers handleiding zodat u deze, indien
nodig, op een later tijdstip nog eens kunt raadplegen.
Waarschuwingen en belangrijke instructies :
Waarschuwing:
•Lees aandachtig de gebruiksaanwijzing voordat u de Zoef Robot Grasmaaier gaat
gebruiken.
•Blijf op een veilige afstand van de Zoef Robot Grasmaaier wanneer deze zijn werk doet.
•Zet de Zoef Robot Grasmaaier uit voordat u deze optilt, schoonmaakt of er onderhoud aan
pleegt.
•Ga niet op de Zoef Robot Grasmaaier zitten.
•Reinig de Zoef Robot Grasmaaier niet met stromend water en of scherpe voorwerpen.

5
Nooit:
•De Zoef Robot op een koude plaats opslaan. (Maar altijd tussen de -10 en +40 graden Celsius)
•De Zoef Robot naast een verwarming of vuur opslaan.
•De Zoef Robot zelf uit elkaar halen. De garantie vervalt wanneer u dit wel doet.
•De Zoef Robot laten vallen of blootstellen aan hevige trillingen.
•De Zoef Robot gebruiken wanneer er onderdelen kapot zijn.
•De Zoef Robot of de rand apparatuur met natte handen aanraken.
•De Zoef Robot gebruiken tijdens onweer of bij lang gras dat nat is.
•Kinderen en/of huisdieren in de buurt laten komen van de Zoef Robot.
•Handen en/of voeten in de buurt laten komen van de ronddraaiende messen.
•De Zoef Robot optillen of dragen wanneer de machine aanstaat en de messen draaien.
•De Zoef Robot gebruiken wanneer een van de veiligheidsmechanismen kapot is.
•De oplader gebruiken wanneer het netsnoer kapot is.
•De oplader verwijderen door aan het netsnoer te trekken.
•Proberen om een kapot netsnoer of Zoef Robot Grasmaaier zelf te repareren. Neem hiervoor
contact op met het verkooppunt waar u de Zoef Robot heeft gekocht, of neem contact op met Zoef
Robot.
Belangrijke instructies voordat u de Zoef Robot Grasmaaier gaat gebruiken:
• Zoef Robot werkt alleen pas na aanleg van de grondkabel!
• Gebruik de Zoef Robot alleen overdag wanneer het zicht goed is.
• Zorg ervoor dat er geen voorwerpen of begroeiing op het gazon aanwezig zijn die de Zoef
Robot kunnen beschadigen.
• De Zoef Robot kan zijn werk niet doen wanneer de hellingshoek groter is dan 30
o
• Verwijder de startsleutel uit De Zoef Robot wanneer u deze niet gebruikt.
• Het is belangrijk om toezicht te houden op de Zoef Robot wanneer deze zijn werk doet.
Dit om mogelijk gevaarlijke situaties te voorkomen.
• Druk in geval van nood situaties op de noodknop boven op de Zoef Robot grasmaaier om
deze te stoppen.
• Schakel de Zoef Robot Grasmaaier uit wanneer u deze niet gebruikt. Wanneer u voor een
lange periode de maaier niet gebruikt plaats de Zoef Robot dan in een droge omgeving
met een temperatuur tussen de -10
o
en +40
o
Celcius en laad dan elke drie maanden de
batterij volledig op.

6
INHOUD VAN DE DOOS

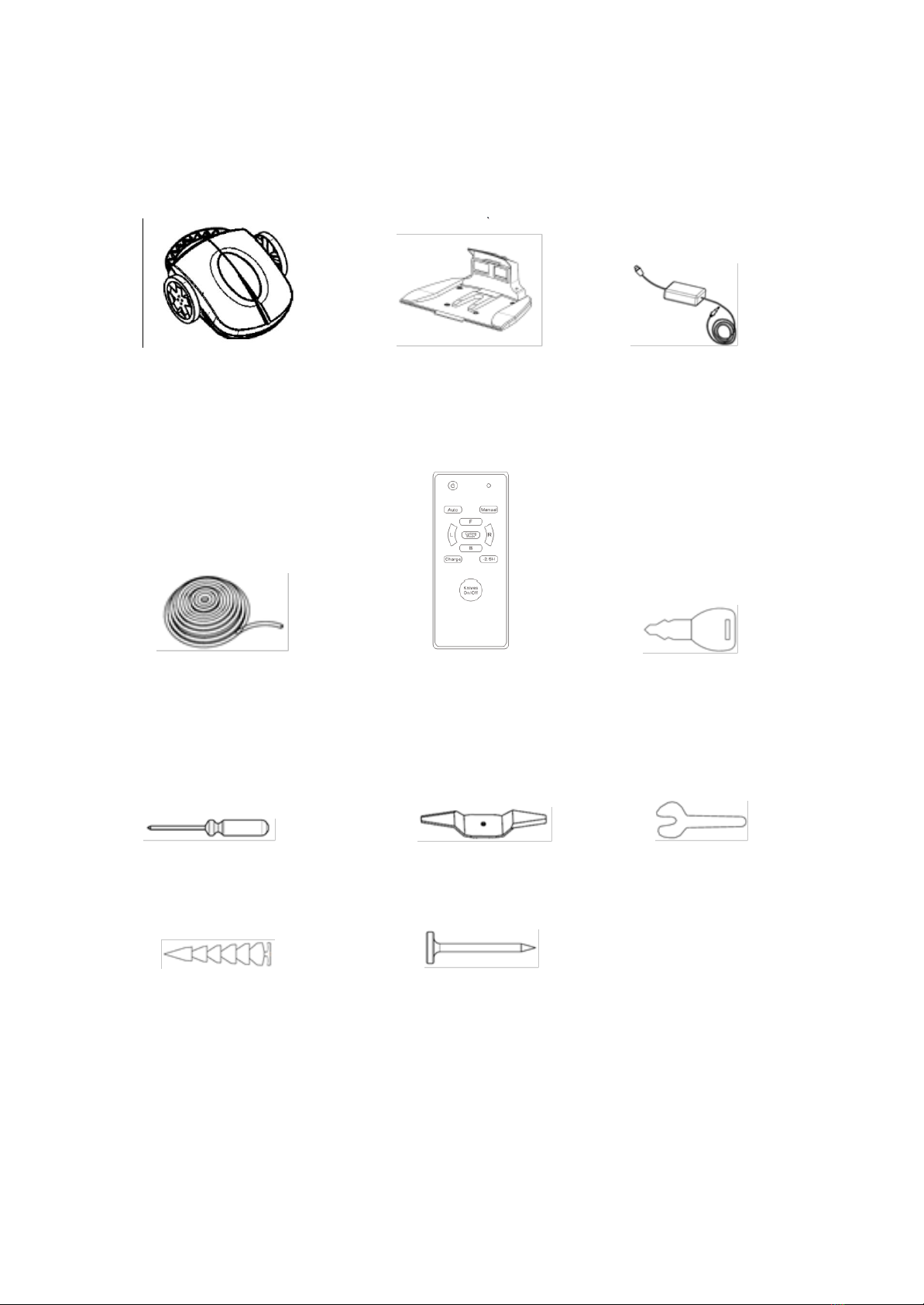

Rob Oplaad Station Net Adapter
Begrenzingskabel Afstandsbediening Contactsleutel (2x)
(100 meter)
Schroevendraaier Mes (3x) Steeksleutel
Pen (50x) voor Pen (4x) voor
Begrenzingskabel Oplaad Station

INSTALLATIE
1. INSTALLATIE VAN HET OPLAAD STATION :
LET OP
•Het oplaadstation moet aan de buitenrand van het te maaien oppervlakte
gepositioneerd worden. Deze kan niet gepositioneerd worden naast een tuinhuisje
welke als een eiland op het grasveld staat.
•De maximale afstand tussen de maaier en de grenskabel mag niet groter zijn dan 16m.
•Plaats het Oplaad Station op een vlakke, stevige ondergrond.
•Zorg voor een veilige stroomvoorziening vlak in de buurt van het Oplaadstation.
Het Oplaad Station moet op een vlakke
ondergrond geplaatst worden, dus niet op
een hellend vlak.
Zorg dat er 2 meter voor het Oplaad Station
geen obstakels of hoeken aanwezig zijn.
Plaats het oplaadstation 40cm van de zijkant
van het gras.
Afstand aan de achterkant van het
oplaadstation moet minimaal 40cm zijn.
Het Oplaad Station moet met de voorkant
tegen de klok in geplaatst worden op de
begrenzingskabel.
groef
Zet het begin van de begrenzingskabel vast
onder het oplaad station.
Zorg ervoor dat de begrenzingskabel in de
groef onder het oplaad station valt.
Zet het oplaad station vast met de daarvoor
bijgeleverde pinnen.

9
2. INSTALLATIE VAN DE BEGRENZINGSKABEL:
A
De Begrenzingskabel begint onder het
Oplaad Station.
Rol de kabel tegen de klok in af langs
de grasrand en eindigt aan de
achterkant van het Oplaad Station.
B
De Begrenzingskabel moet in de groef
onder het Oplaadstation geplaatst
worden.
Tenminste 2 meter recht uitgerold
worden voordat er een eerste hoek
gemaakt mag worden.
C
De minimale afstand tussen de
Begrenzingskabels moet 1,5 meter
bedragen

10
D
Maak geen hoeken van 90 graden!
Leg deze aan zoals hiernaast
weergegeven.
E
Wanneer er in het gazon een boom,
struik of een vast object staat isoleer
deze dan door er met de
Begrenzingskabel een semi-ring
omheen te leggen.
De kabel mag niet gekruist worden!
G
De afstand van de Begrenzingskabel
en een object (bijv. tuin, hek of muur)
moet minimaal 30 cm zijn.
De afstand van de Begrenzingskabel
en een tegel (bijv. terras of pad) moet
minimaal 10 cm zijn.
Let op!:
De tegels moet wel gelijke hoogte als
het gras hebben.!

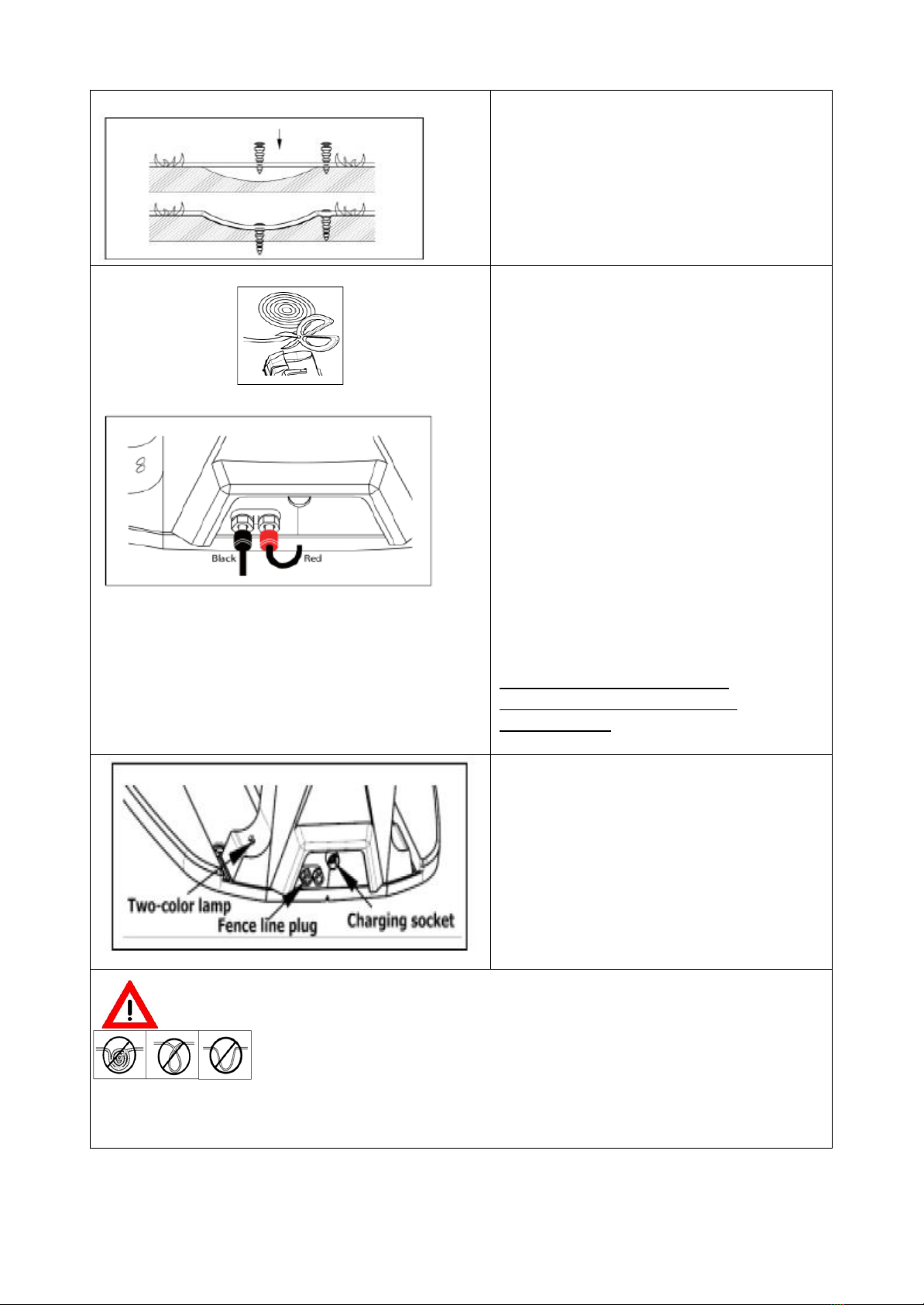

Bevestig de Begrenzingskabel in de
pen en sla de pen goed in de grond.
Zorg dat de Begrenzingskabel goed
strak staat en zo laag mogelijk is.
Sla om de 2 tot 3 meter een pen.

11
Zorg dat de Begrenzingskabel strak
tegen de ondergrond wordt gefixeerd.
Wanneer de ondergrond ongelijk is
dient u de pennen dichter bij elkaar te
plaatsen
Zorg er voor dat u wanneer u de
Begrenzingskabel vast maakt u 10 tot
15 cm kabel aan zowel het begin als het
eind overheeft om deze te bevestigen
aan het Oplaad Station.
Strip de Begrenzingskabel aan beide
uiteinden zodat 2 tot 3 cm koperdraad
zichtbaar wordt.
Draai de aansluitpunten los en sluit de
de draden en sluit de kabel die onder
het oplaadstation door gaat aan op het
rode aansluitpunt.
Sluit de kabel aan de achterzijde aan
op het zwarte aansluitpunt.
Sluit daarna de stroomkabel aan.
Steek de stekker pas in het
stopcontact als alles goed is
aangesloten!
Rechter LED Uit = Kabel is oké
Rechter LED knippert = Kabel niet
oké
LED Groen = volledig opgeladen of
goed aangesloten (als de robot er
niet op staat)
LED Groen uit = Geen stroom
LET OP
Indien u niet de gehele lengte van de Begrenzingskabel
gebruikt, rol deze dan niet op maar knip deze af.
HAAL ALTIJD EERST DE STROOM VAN HET OPLAADSTATION VOORDAT U
IETS MET DE GRENSKABEL GAAT DOEN!

12
3. INSTALLATIE OVERZICHTSTEKNING:

13
4. MAAI HOOGTE INSTELLEN:
De maaihoogte kan worden aangepast door de messen te veranderen of deze in een andere
positie te plaatsen. Er zijn 3 verschillende maaihoogten en 2 verschillende typen messen.
Voor het instellen van de juiste maai hoogte verwijderd u de messen met de daarvoor
bijgeleverde steeksleutel. U kiest de gewenste maaihoogte van 3, 4 of 5 cm en plaatst de
daarbij passende messen weer terug.
LET OP!
•Zorg ervoor dat de machine uitstaat!!!

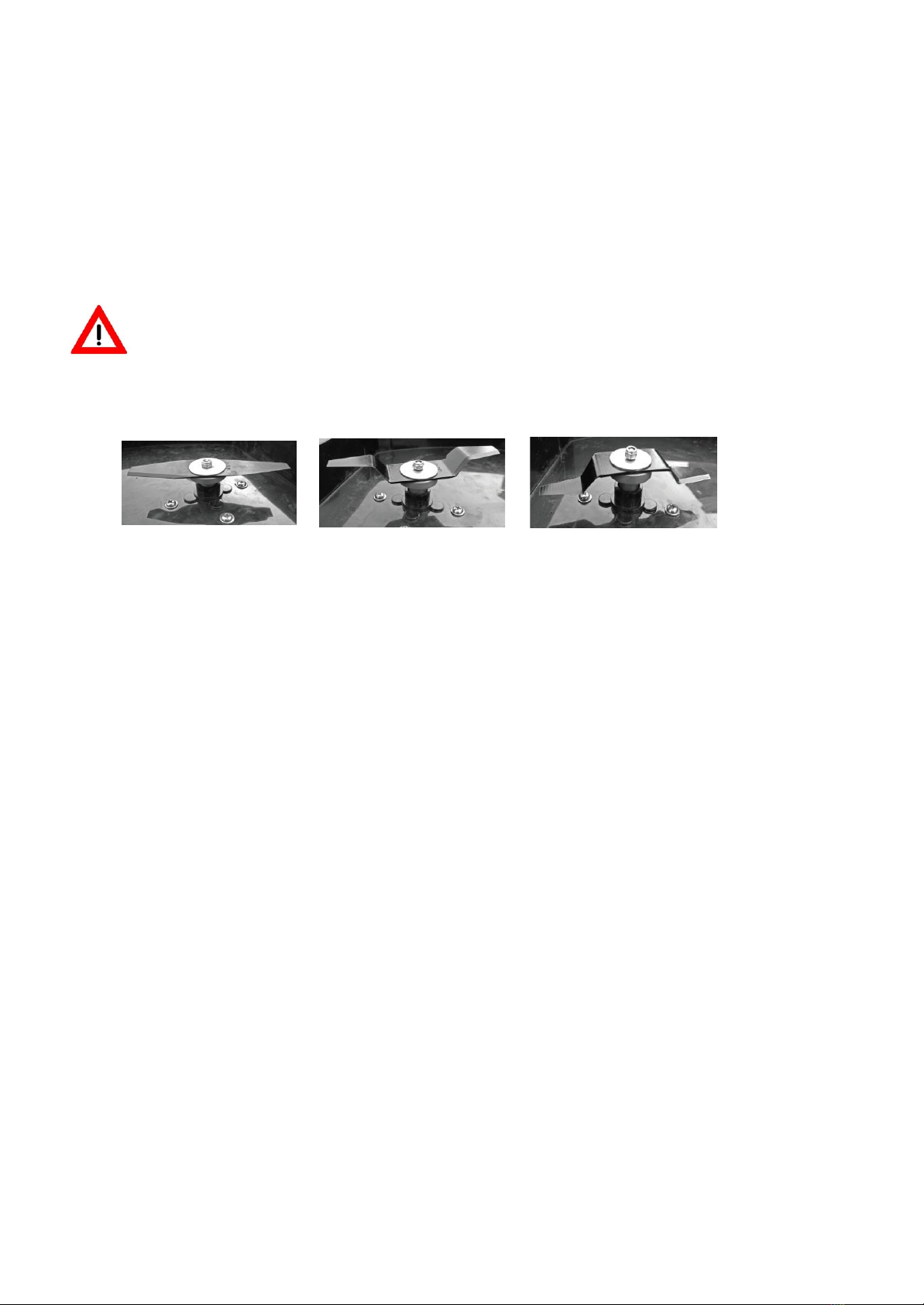

4 cm 3 cm 5 cm

14

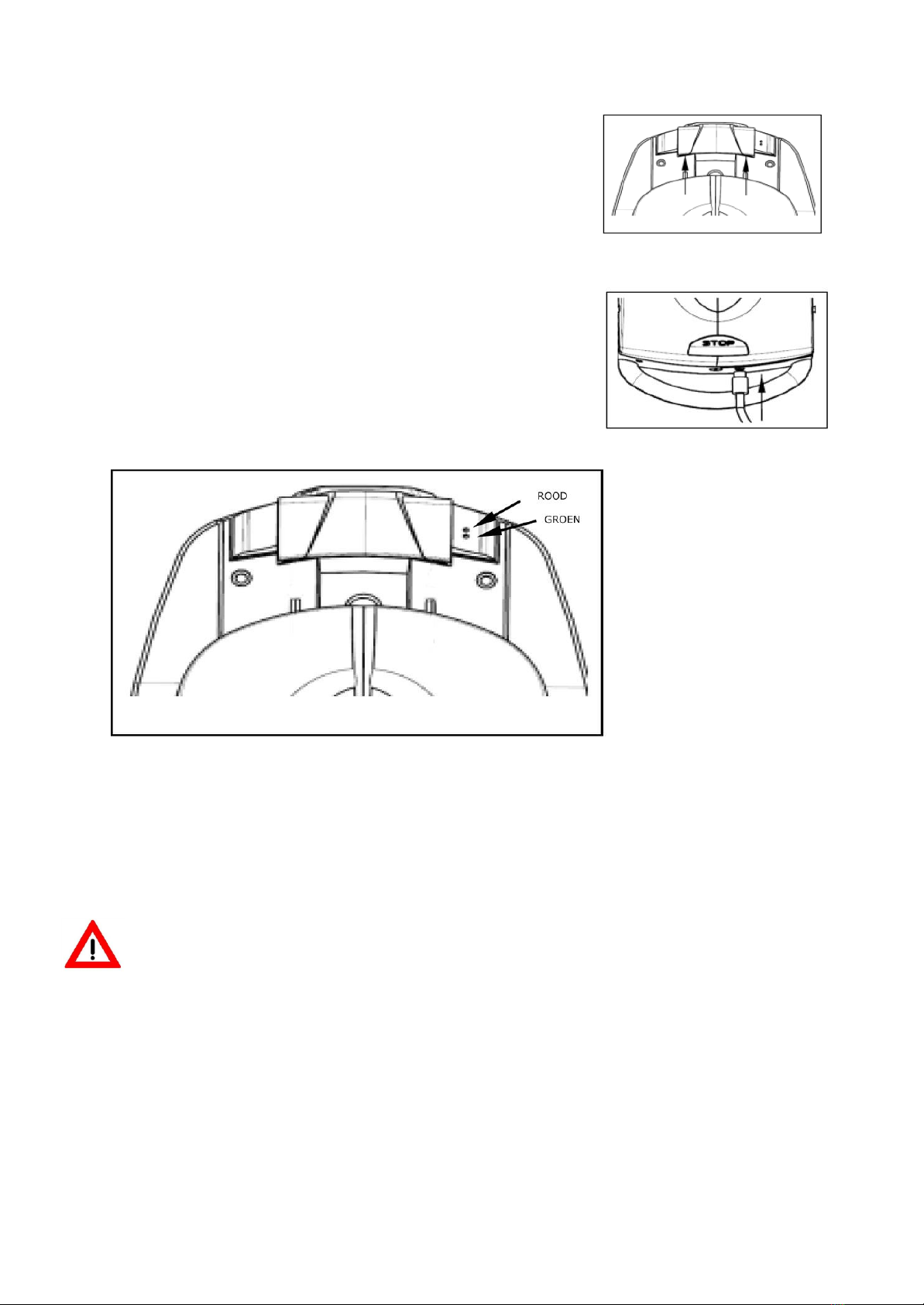

5. OPLADEN VOOR GEBRUIK:
De Zoef Robot Grasmaaier kan worden opgeladen in het
Oplaad Station. De uitstekende connectoren aan de voorzijde
van de grasmaaier moeten hiervoor in contact komen met de
connector platen op het Oplaad Station. Wanneer de
grasmaaier opgeladen moet worden zal deze uit zichzelf de
weg vinden naar het Oplaad Station en automatisch opladen
De Zoef Robot Grasmaaier kan ook worden opgeladen
door de bijgeleverde adapter rechtstreeks met de
achterkant van de grasmaaier te verbinden.
LED Groen Aan = Volledig opgeladen of aan het laden
LED Groen Uit = Oplaadstation heeft geen stroom.
LED Rood Uit = Kabel is oké
LED Rood knippert = Kabel niet oké
LET OP!
•Zorg dat de Net aansluiting goed verbonden is met het Oplaad Station.
•Zorg dat de batterij volledig is opgeladen voordat u de
Zoef Robot Grasmaaier voor het eerst gebruikt.
•De connectorplaten op het Oplaad Station staan onder
Spanning (24V DC). Raak deze om kortsluiting te
voorkomen niet aan.

15
BEDIENING
LET OP:
•Zorg ervoor dat voordat u de eerste keer de Zoef Robot Grasmaaier gaat
gebruiken het gras niet te lang is. Het lange gras kan de sensor hinderen
waardoor de grasmaaier zijn werk niet kan doen.
• Zoef Robot werkt alleen pas na aanleg van de grondkabel!
1. STARTEN ROBOTMAAIER
A. Plaats de Zoef Robot Grasmaaier op het Oplaad Station.
B. Steek de sleutel in het contactslot en draai de sleutel naar ON. U hoort nu een
pieptoon. Hoort u deze niet controleer dan of de Stopknop is ingedrukt. Wanneer
dit het geval is ontgrendel deze dan.

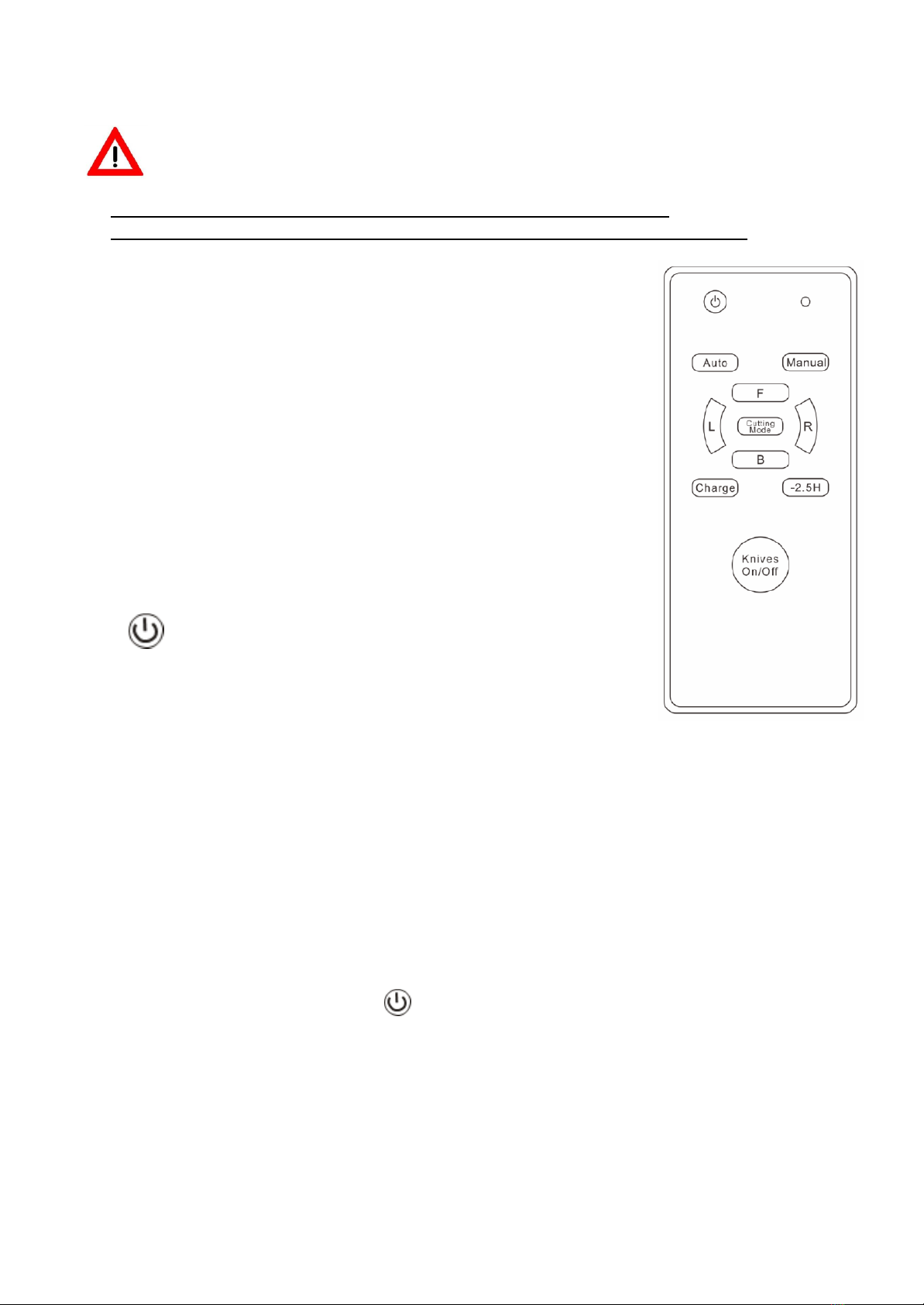

C. Druk vervolgens op de knop van de afstandsbediening en druk daarna op
AUTO. De Robot Grasmaaier zal nu beginnen met het maaien van het gras volgens
een automatisch patroon.
2. MAAIEN VAN DE RANDEN VAN HET GAZON
Het maaien van de randen van het gazon kan op 2 manieren:
1. Start achter het oplaadstation
A. Plaats de Zoef Robot Grasmaaier, achter het Oplaad
Station, op de Begrenzingskabel (met de klok mee).
B. Steek de sleutel in het contactslot en draai de sleutel
naar ON. U hoort nu een pieptoon.
Hoort u deze niet controleer dan of de Stopknop is
ingedrukt. Wanneer dit het geval is ontgrendel deze
dan.
C. Druk vervolgens op de knop van de afstands-
bediening en druk daarna op AUTO.
De Robot Grasmaaier zal nu langs de Begrenzingskabel
het gras maaien en naar het Oplaad Station gaan.
Wanneer de uitstekende connectoren van de Robot
Grasmaaier in contact komen met de connector platen op het Oplaad Station zal
de Zoef Robot Grasmaaier teruggaan naar het gazon en beginnen met het maaien
van het gras volgens een automatisch patroon.

16
2. Vanuit een willekeurige plaats op het gazon
A. Start de maaier zoals omschreven bij 1. Starten Robotmaaier (pag 15)
B. Als de robot in het veld is. Druk vervolgens op MANUAL en stuur met behulp
van de F, L en R toetsen de Robot Grasmaaier naar de begrenzingskabel.
C. En druk vervolgens (voordat de Robot Grasmaaier in de buurt is van de
begrenzingskabel) weer op AUTO.
D. De Robot Grasmaaier zal nu zelf de begrenzingskabel opzoeken en hierlangs
het gras maaien.
E. Wanneer de uitstekende connectoren van de Robot Grasmaaier in contact
komen met de connector platen op het Oplaad Station zal de Zoef Robot
Grasmaaier teruggaan naar het gazon en beginnen met het maaien van het
gras volgens een automatisch patroon.
LET OP:
De afstandsbediening werkt pas als de robot de begrenzingskabel verlaten
heeft!
FULL & GO: Als de maaier leeg is zal deze naar het oplaadstation gaan. Zodra
deze opgeladen is gaat Rob weer maaien. Dit zal hij niet doen als Rob middels
Charge op de afstandbedeining naar het oplaadstation gaat.

17
3. BEDIENING AFSTANDSBEDIENING
LET OP:
•WERKT ALLEEN NADAT DE CONTACTSLEUTEL OP ON STAAT.
•BIJ GEEN REACTIE: DRUK OP DE STOPKNOP EN PROBEER OPNIEUW.
A. HANDMATIG BEDIENING (MANUAL)
MANUAL= Handmatige besturing
F = Vooruit (Forward)
B = Achteruit gaan (Back)
L = Linksaf
R = Rechtsaf
-2,5H = Geen functie
KNIVES = Messen Aan/Uit
= Pauze (stop en start)
B. CHARGE = Terug naar oplaadstation
Wanneer u wilt dat de Zoef Robot Grasmaaier
teruggaat naar het Oplaad Station druk dan op
de CHARGE knop.
C. CUTTING MODE =
Wanneer de Zoef Grasmaaier in de MANUAL modus staat kunt u op de knop
CUTTING MODE drukken. De grasmaaier gaat nu in cirkels het gras maaien.
Druk op L of R om de richting aan te passen en druk op F of B om de
grasmaaier vooruit of achteruit te laten bewegen.
D. AUTO = Automatisch maaien
Vervolgen automatisch maaien;
Druk na het Pauzeren eerste op en dan AUTO

18
LET OP:
• De knoppen L, R, F, B en KNIVES kunnen alleen gebruikt worden indien de Zoef
Robot Grasmaaier in de MANUAL modus staat. (Dus niet in AUTO modus)
• Wanneer de Zoef Robot Grasmaaier terug gaat naar het Oplaad Station, of dit nu
gebeurt in de AUTO modus of in de MANUAL modus, werken de F en B knoppen
niet. De R en L knoppen kunnen gewoon gebruikt worden.
• De afstandsbediening werkt niet wanneer de Zoef Robot Grasmaaier zich binnen
een afstand van 20 cm van de Begrenzingskabel bevindt.
• Verwijder de batterij van de afstandsbediening wanneer u deze een tijd niet
gebruikt.
• Als de STOP KNOP op de robot ingedrukt is dient u nogmaals de STOP KNOP
in te drukken om het apparaat “vrij te geven”.
Daarna volg “1. STARTEN ROBOT MAAIER”
LET OP:
Om de randen goed te maaien dient u 1 maal per week de robotmaaier achter het
oplaadstation handmatig aan te zetten, zodat hij de randen volledig maait.

19
ONDERHOUD:
Voor een langere levensduur en een gelijkmatige werking, is het van belang dat u de Zoef
Robot Grasmaaier regelmatig controleert en schoonmaakt en indien nodig versleten
onderdelen vervangt.
Het is belangrijk dat de messen vrij en makkelijk kunnen draaien. Het snijvlak van de
messen moet onbeschadigd zijn. De levensduur van de messen hangt onder andere af
van het soort gras, de grondsoort, het voorkomen van voorwerpen zoals dennenappels,
wortels en stenen en de grootte van het werkgebied. Hierdoor kan de levensduur van de
messen sterk uit een lopen.
LET OP:
Beschadigde messen leveren een slechter maai resultaat op. Het gras wordt rafelig en
de Robot Gasmaaier zal meer energie verbruiken zodat deze moeite krijgt om een
even groot maaigebied als voorheen te bestrijken.
A. Schoonmaken:
Het is van belang dat u de Zoef Robot Grasmaaier goed schoon houdt. Wanneer er
een grote hoeveelheid gras onder de machine blijft plakken heeft dit invloed op zijn
prestaties. Gebruik voor het reinigen een zachte borstel.
LET OP:
Gebruik voor het reinigen nooit een hogedrukreiniger of stromend water.
Gebruik ook nooit een oplosmiddel .
Zet de Zoef Robot Grasmaaier altijd uit.
Gebruik een zachte borstel (bv een afwasborstel) en een vochtige doek.
•Onderkant en messen: Maak de messen en de onderkant schoon en reinig de
achterwielen en het voorwiel.
•Carrosserie: Gebruik een vochtige doek of een zachte spons om de carrosserie
te reinigen. Wanneer deze sterk vervuild is maak dan gebruik van een milde
zeepoplossing.
•Oplaad Station: Haal regelmatig bladeren, gras en andere voorwerpen van het
Oplaad Station. Deze kunnen het dokken belemmeren.
B. Winterstalling:
Robot
•Voordat de Zoef Robot Grasmaaier in de winterstalling wordt gezet dient deze
eerst grondig schoongemaakt te worden.
•Om de werking en levensduur van de batterij te garanderen is het van belang
dat de Zoef Robot Grasmaaier volledig is opgeladen voordat deze zijn
winterslaap gaat houden.

20

21
LET OP:
Wanneer de accu niet volledig is opgeladen, en na elk 3 maanden niet wordt
opgeladen, kan hij beschadigd raken en in uiterst geval onbruikbaar worden.
Controleer alle slijtage gevoelige onderdelen zoals de messen en wielen. Vervang
deze indien nodig zodat de Zoef Robot Grasmaaier weer optimaal zijn werk kan gaan
doen bij de start van het volgende seizoen.
Stal de Zoef Robot Grasmaaier, bij voorkeur in de originele verpakking, op een droge
en vorstvrije plek.
Oplaadstation:
Berg de Net Adapter en het Oplaad Station binnen op. De Begrenzingskabel kan buiten
blijven liggen. Zorg er wel voor dat u de uiteinden beschermt tegen vocht door ze
bijvoorbeeld in te smeren met vet.
C. Na de Winterstalling:
Controleer, voordat u de Zoef Robot Grasmaaier weer in gebruik gaat nemen, of zowel
de connectoren als de connector platen schoon zijn. Controleer ook of de tijd en datum
op de display nog juist zijn.
D. Bij Onweer:
Wanneer er kans bestaat op onweer adviseren wij op alle aansluitingen van het Oplaad
Station los te koppelen (voeding en begrenzingskabel). Dit om het risico op schade
aan de Zoef Robot Grasmaaier te beperken.
Alle draden kunnen weer, op de juiste manier, worden aangesloten wanneer de
dreiging op onweer is verdwenen.
