Zotac Zbox nen sn970 User manual

1
Table of
Contents
Quick Start Guide (EN)----------------------------------------------------------------------------------------2
快速启动指南 (CHS) -------------------------------------------------------------------------------------------4
快速啟動指南 (CHT) -------------------------------------------------------------------------------------------6
(ARA) -------------------------------------------------------------------------------------8
Kratka upustva za korištenje (BOS)------------------------------------------------------------------------10
Rychlá příručka (CZ)-------------------------------------------------------------------------------------------12
Schnellanleitung (DE) -----------------------------------------------------------------------------------------14
Guía Rápida de Funcionamiento (ESP) ------------------------------------------------------------------16
Guide d’installation rapide (FRA) ---------------------------------------------------------------------------18
Kratke upute (HR) ----------------------------------------------------------------------------------------------20
Gyors Üzembehelyezési Tanácsadó (HUN) -------------------------------------------------------------22
Buku Petunjuk (IND) -------------------------------------------------------------------------------------------24
Guida di Installazione Rapida (IT)--------------------------------------------------------------------------26
クイックスタートガイド (JP)------------------------------------------------------------------------------------28
빠른시작 가이드 (KR)------------------------------------------------------------------------------------------30
Guia de Arranque Rápido (LA) ------------------------------------------------------------------------------32
(PER) -----------------------------------------------------------------------------------------34
Guia de Arranque Rápido (POR) ---------------------------------------------------------------------------36
Instrukcja Szybkiej Instalacji (PL)---------------------------------------------------------------------------38
Guia Rápido (PT_BR) -----------------------------------------------------------------------------------------40
Ghid de Pornire Rapidă (RUM) -----------------------------------------------------------------------------42
Руководство по установке (RU)---------------------------------------------------------------------------44
Skraćeni vodič za rad (SER)---------------------------------------------------------------------------------46
Rýchla príručka (SK) --------------------------------------------------------------------------------------------48
Hitri namestitveni vodič (SL) -----------------------------------------------------------------------------------50
Hızlı Kullanım Klavuzu (TR)----------------------------------------------------------------------------------52
Посібник із швидкого встановлення (UA) --------------------------------------------------------------54

2
QUICK START GUIDE
PACKAGE CONTENTS
CUSTOMIZING YOUR ZOTAC ZBOX
INSTALLING MEMORY MODULES (OPTIONAL)
INSTALLING M.2 SSD MODULE (OPTIONAL)
• 1 x ZOTAC ZBOX
• 1 x AC Adapter
• 1 x Power Cord
• 1 x Warranty Card
• 1 x User Manual
• 1 x Windows Driver DVD
• 1 x USB flash drive with Windows drivers
• 1 x Steam Controller with USB receiver
• 1 x Antenna
1. Lay the ZOTAC ZBOX on a flat surface with the
rubber feet facing upwards.
2. Locate the two thumb screws and remove.
3. Slide the cover o the ZOTAC ZBOX in the
direction of the arrow.
1. Locate the SO-DIMM memory slots and insert a
SO-DIMM memory module into the slot at a 45
degree angle.
2. Gently press down on the memory module until
it locks into place by the arms of the memory
slot.
1. Locate the M.2 SSD slot and insert an M.2 SSD
module into the slot at a 45 degree angle.
2. Gently press down on the M.2 SSD module, and install
the screw.
1
2
3
12
12

3

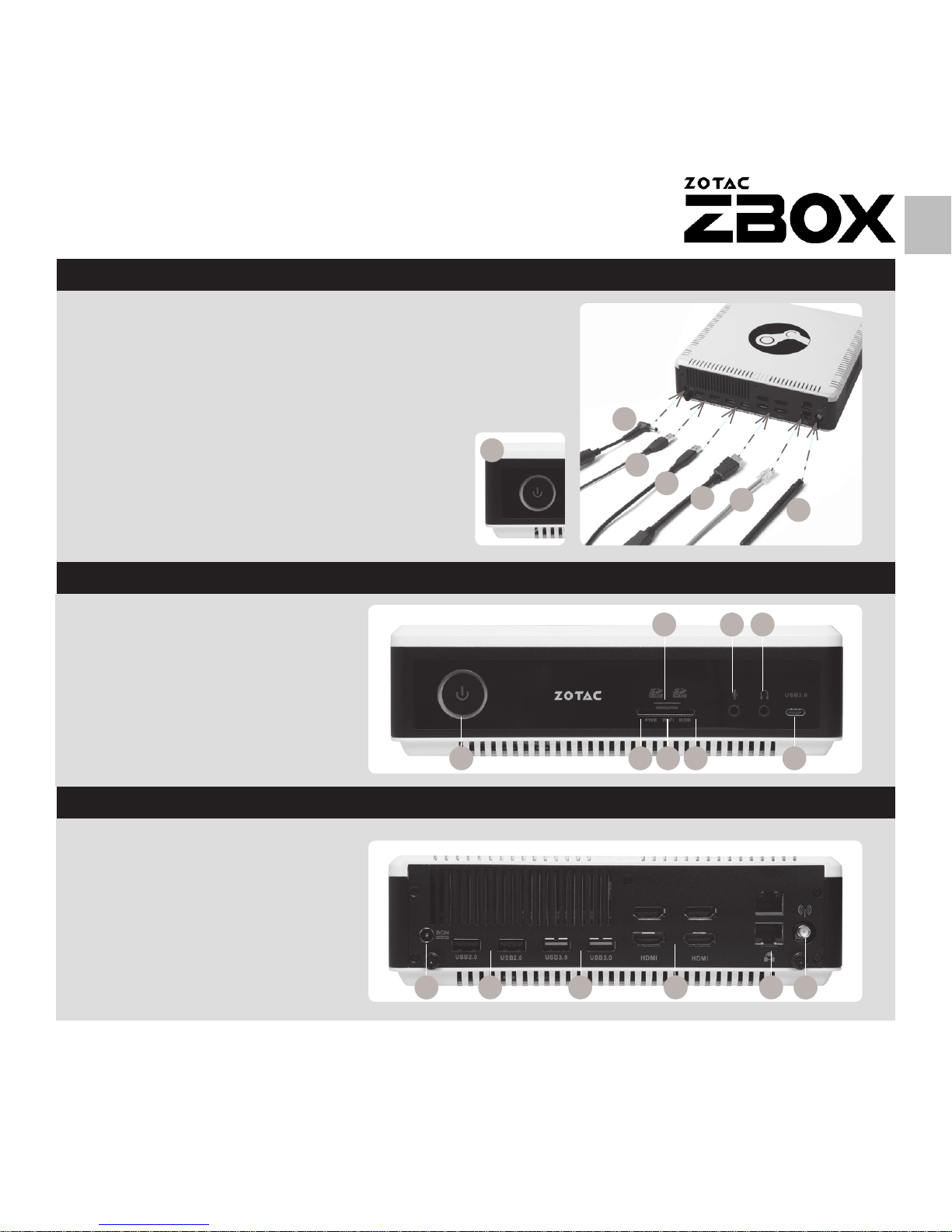

SETTING UP YOUR ZOTAC ZBOX
FRONT PANEL
REAR PANEL
1. Connect USB 2.0 devices
2. Connect USB 3.0 devices
3. Connect HDMI displays
4. Connect to home networks
5. Connect antenna for WiFi
6. Connect power cable
7. Turn on the system
1. Power button
2. USB 3.0 port / Memory card
reader (SD/SDHC/SDXC)
3. Power LED
4. WiFi LED
5. Hard drive LED
6. Microphone jack
7. Headphone/Audio Out jack
8. USB 3.0 Type-C port
1. Power input (DC19.5V)
2. USB 2.0 ports
3. USB 3.0 ports
4. HDMI ports
5. LAN (RJ45) ports
6. WiFi antenna connector
7
2345
6
1
72
3 4 5
6
1 8
32 4
156
EN

4
1
2
3
12
12
快速启动指南
包装内含以下内容
定制索泰 ZBOX
安装内存模块(选配）
安装M.2 SSD固态硬盘(选配）
• 1 x 索泰 ZBOX
• 1 x 电源适配器
• 1 x 电源线
• 1 x 保修卡
• 1 x 使用说明书
• 1 x Windows驱动 DVD光盘
• 1 x Windows驱动 USB闪存盘
• 1 x Steam控制器 USB接收器
• 1 x 天线
1. 把索泰ZBOX翻转放在稳固的表面上
2. 找到并移去两枚手拧螺丝
3. 按照箭头方向滑开索泰ZBOX底盖
1. 找到SO-DIMM插槽，以斜45度把内存模块插入
SO-DIMM插槽
2. 轻按内存，直到内存完全锁入到卡扣内，并检查
是否安装稳固
1. 找到M.2 SSD插槽，将M.2 SSD固态硬盘倾斜45度角
插入
2. 轻轻按下M.2 SSD固态硬盘，并使用螺丝固定

5
7
2345
6
1
72
3 4 5
6
1 8
32 4
156
CHS

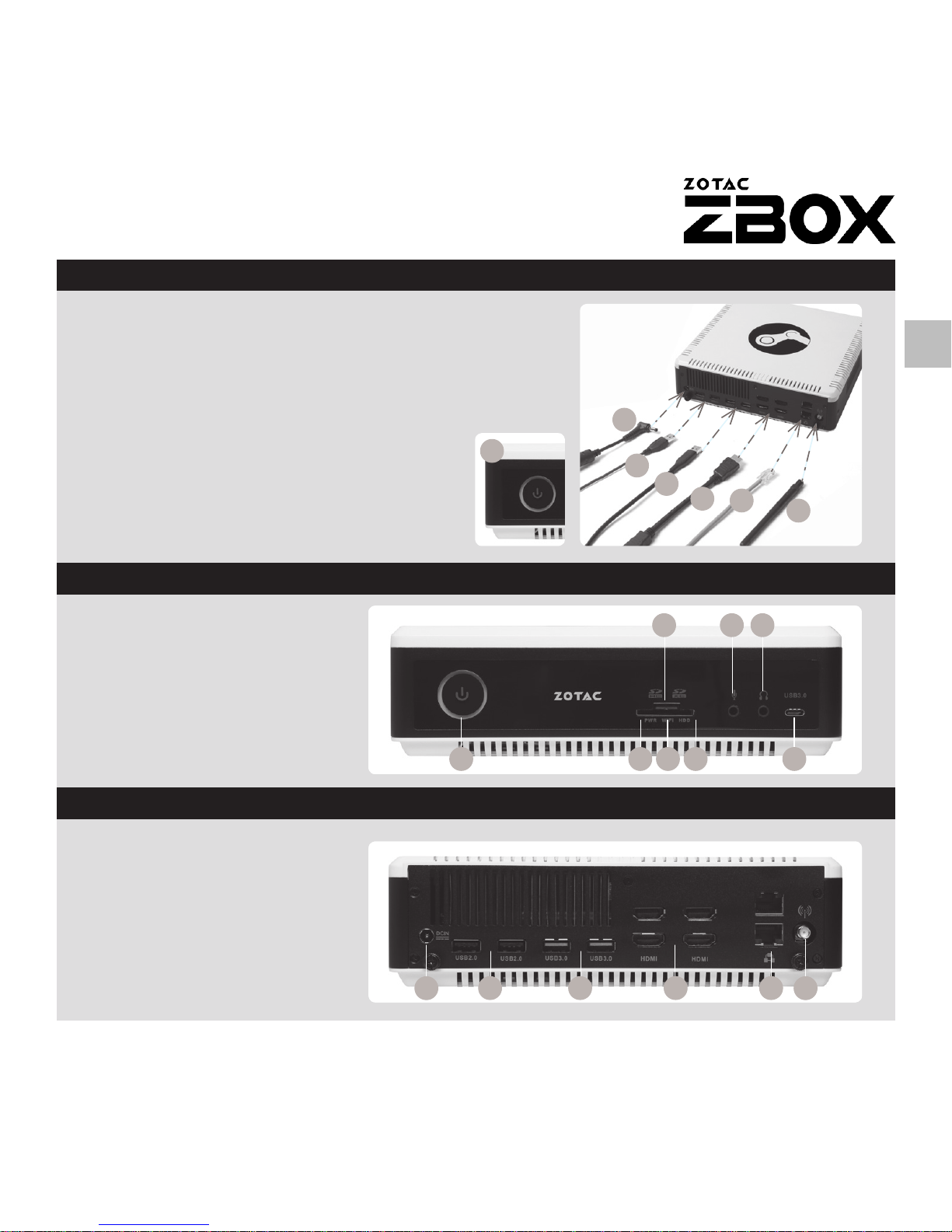

安装你的索泰ZBOX
正面
背面
1.连接USB 2.0设备
2.连接USB 3.0设备
3.连接HDMI显示器
4.连接网线
5.连接Wifi天线
6.连接电源线
7.启动系统
1. 电源键
2. USB 3.0 接口 / 读卡器
（SD/SDHC/SDXC）
3. 电源LED
4. 无线网络指示灯
5. 硬盘状态灯
6. 麦克风接口
7. 耳机/立体声输出接口
8. USB 3.0 Type-C 接口
1. 电源输入接口(直流19.5V)
2. USB 2.0端口
3. USB 3.0端口
4. HDMI接口
5. 以太网接口
6. 无线网络天线接口

6
1
2
3
12
12
快速啟動指南
包裝內含以下內容
定制索泰 ZBOX
安裝記憶體模組(OPTIONAL)
安裝M.2 固態硬碟模組(OPTIONAL)
• 1 x 索泰ZBOX
• 1 x 電源適配器
• 1 x 電源線
• 1 x 保修卡
• 1 x 使用說明書
• 1 x Windows驅動程式DVD光碟
• 1 x 預載Windows驅動程式USB記憶盤
• 1 x Steam控制器兼USB接收器
• 1 x 天線
1. 把索泰ZBOX翻轉放在穩固的表面上
2. 找到並移去兩枚手擰螺絲
3. 按照箭頭方向滑開索泰ZBOX底蓋
1. 找到SO-DIMM插槽，以斜45度把記憶體模組插入
SO-DIMM插槽
2. 輕按記憶體，直到記憶體完全鎖入到卡扣內，並檢查
是否安裝穩固
1. 以45度斜角將M.2固態硬碟模組插入M.2固態硬碟
插槽
2. 將M.2固態硬碟模組輕輕按下，然後鎖上螺絲

7
7
2345
6
1
72
3 4 5
6
1 8
32 4
156
CHT
安裝你的索泰ZBOX
前面板
後視圖
1.連接USB 2.0設備
2.連接USB 3.0設備
3.連接HDMI顯示器
4.連接家居網絡
5.連接WiFi天線
6.連接電源線
7.啟動系統
1. 電源鍵
2. USB 3.0接口 / 讀卡器
(SD/SDHC/SDXC)
3. 電源LED
4. WiFi狀態燈
5. 硬碟狀態燈
6. 麥克風介面
7. 耳機/ 音頻輸出介面
8. USB 3.0 Type-C接口
1. 電源輸入（直流19.5V）
2. USB 2.0接口
3. USB 3.0接口
4. HDMI接口
5. 網絡(RJ45)接口
6. WiFi天線連接器

8
1
2
3
12
12

9
7
2345
6
1
72
3 4 5
6
1 8
32 4
156
ARA

10
1
2
3
12
12
KRATKAUPUSTVAZAKORIŠTENJE
U PAKETU SE NALAZI
PODEŠAVANJE ZOTAC ZBOX-A
INSTALACIJA MEMORIJSKIH MODULA (OPCIONO)
UGRADNJA MODULA M.2 SSD (OPCIONO)
• 1 x ZOTAC ZBOX
• 1 x AC adapter
• 1 x napojni kabal
• 1 x garantni list
• 1 x korisnički priručnik
• 1 x Windows drajver DVD
• 1 x USB fleš drajv sa Windows drajverima
• 1 x Kontroloro stima sa USB prijemnikom
• 1 x antene
1. Postavite ZOTAC ZBOX na ravnu površinu sa
gumenim stopama okrenutim prema gore.
2. Pronađite dva zavrtnja sa pljosnatom glavom
i uklonite ih.
3. Uklonite poklopac sa ZOTAC ZBOX-a u
pravcu strelice.
1. Pronađite SO-DIMM memorijska ležišta i ubacite
SO-DIMM memorijski modul u ležište pod uglom od 45
stepeni.
2. Pažljivo pritisnite memorijski modul dok se ne uklopi
na svoje mjesto u vođice memorijskog ležišta.
1. Pronađite utor za M.2 SSD i umetnite modul M.2
SSD u utor pod uglom od 45 stepeni.
2. Lagano pritisnite M.2 SSD modul prema dolje i
učvrstite ga vijkom.

11
7
2345
6
1
72
3 4 5
6
1 8
32 4
156
BOS
POSTAVLJANJE ZOTAC ZBOX-A
PREDNJI PANEL
ZADNJI PANEL
1. Povežite USB 2.0 uređaje
2. Povežite USB 3.0 uređaje
3. Povežite HDMI ekran
4. Priključite na glavnu mrežu
5. Povežite antene za WiFi
6. Povežite kabal za napajanje
7. Pokrenite sistem
1. Taster za uključivanje
2. USB 3.0 priključak / čitač
memorijskih kartica (SD/SDHC/
SDXC)
3. LED lampica za napajanje
4. WiFi LED
5. Hard drajv LED
6. Utikač za mikrofon
7. Utikač za slušalice / vanjski audio
utikač
8. USB 3.0 priključak, tip C
1. Ulaz za napojni kabal (DC19.5V)
2. Priključak za USB 2.0
3. Priključak za USB 3.0
4. HDMI priključak
5. Priključak za LAN (RJ45)
6. Spojnik za WiFi antenu

12
1
2
3
12
12
STRUČNÁPŘÍRUČKA
OBSAH BALENÍ
UŽIVATELSKÉ PŘIZPŮSOBENÍ SYSTÉMU ZOTAC ZBOX
INSTALACE PAMĚŤOVÝCH MODULŮ (VOLITELNĚ)
INSTALACE MODULU M.2 SSD (VOLITELNĚ)
• 1 x ZOTAC ZBOX
• 1 x střídavý adaptér
• 1 x Napájecí šňůra
• 1 x Záruční list
• 1 x Uživatelská příručka
• 1 x DVD s ovladači pro Windows
• 1 x USB flash disk s ovladači pro Windows
• 1 x Ovladač Steam s USB přijímačem
• 1 x antény
1. Položte ZOTAC ZBOX na rovný povrch
gumovými nožkami nahoru.
2. Demontujte dva šrouby utahované prsty.
3. Vysuňte kryt systému ZOTAC ZBOX ve směru
šipky.
1. Nalezněte paměťové sloty SO-DIMM a vložte
paměťový modul SO-DIMM do tohoto slotu pod
úhlem 45 stupňů.
2. Mírně stlačte paměťový modul, dokud nezacvakne
pomocí příchytek paměťového slotu.
1. Najděte slot M.2 SSD a vložte do něj modul M.2
SSD pod úhlem 45°.
2. Lehce na modul M.2 SSD zatlačte a instalujte
šroub.

13
7
2345
6
1
72
3 4 5
6
1 8
32 4
156
CZ
NASTAVENÍ SYSTÉMU ZOTAC ZBOX
PŘEDNÍ PANEL
ZADNÍ PANEL
1. Připojte zařízení USB 2.0
2. Připojte zařízení USB 3.0
3. Připojte displej HDMI
4. Připojte k domácí síti
5. Připojte antény WiFi
6. Připojte napájecí šňůru
7. Zapněte systém
1. Vypínač
2. Port USB 3.0 / Čtečka
paměťových karet (SD/SDHC/
SDXC)
3. Kontrolka napájení
4. LED WiFi
5. LED pevného disku
6. Konektor mikrofonu
7. Konektor sluchátek/ výstup zvuku
8. Port USB 3.0 Type-C
1. Příkon (DC19.5V)
2. Konektory USB 2.0
3. Konektory USB 3.0
4. Konektor HDMI
5. Síťový konektor LAN
(RJ45)
6. Konektor WiFi antény

14
1
2
3
12
12
SCHNELLANLEITUNG
VERPACKUNGSINHALT
KONFIGURATION DER ZOTAC ZBOX
INSTALLIEREN EINES SPEICHERMODULS (OPTIONAL)
INSTALLIEREN EINES M.2 SSD-MODULS (OPTIONAL)
• 1 x ZOTAC ZBOX
• 1 x Netzteil
• 1 x Netzkabel
• 1 x Garantieschein
• 1 x Bedienungsanleitung
• 1 x Windows Treiber DVD
• 1 x USB-Stick mir Windows Treibern
• 1 x Steam Controller mit USB-Empfänger
• 1 x WiFi Antennen
1. Legen Sie die ZOTAC ZBOX auf eine ebene
Fläche mit den Gummifüßen nach oben zeigend.
2. Entfernen Sie die beiden Rändelschrauben.
3. Entfernen Sie die Abdeckung der ZOTAC ZBOX,
indem Sie sie in Richtung des Pfeils schieben.
1. Setzen Sie im 45 Grad-Winkel ein SO-DIMM-
Speichermodul in den dafür vorgesehenen
Steckplatz ein.
2. Drücken Sie vorsichtig das Speichermodul
nach unten bis es einrastet und von der
Steckplatzvorrichtung gehalten wird.
1. Setzen Sie im 45 Grad Winkel ein M.2 SSD-Modul
in den dafür vorgesehenen Steckplatz ein.
2. Drücken Sie vorsichtig das M.2 SSD-Modul nach
unten und fixieren Sie es mit einer Schraube.

15
7
2345
6
1
72
3 4 5
6
1 8
32 4
156
DE
INBETRIEBNAHME DER ZOTAC ZBOX
FRONTSEITE
RÜCKSEITE
1. Schließen USB2.0-Geräte
2. Schließen USB3.0-Geräte
3. Schließen Sie ein HDMI-Display
4. Schließen Sie das Netzwerkkabel an
5. Schließen Sie die WiFi Antennen an
6. Schließen Sie das Netzteil an
7. Schalten Sie das Gerät ein
1. Netzschalter
2. USB 3.0 Port / Kartenleser (SD/
SDHC/SDXC)
3. Betriebs-LED
4. WiFi-LED
5. Festplatten/SSD-LED
6. Mikrofon Eingang
7. Kopfhörer/Lautsprecher Ausgang
8. USB 3.0 Typ-C Port
1. Netzteil Anschluss (DC19.5V)
2. USB 2.0 Anschlüsse
3. USB 3.0 Anschlüsse
4. HDMI Anschluss
5. Netzwerk (RJ45) Anschlüsse
6. WiFi Antennen-Anschluss

16
1
2
3
12
12
GUÍARÁPIDADEFUNCIONAMIENTO
CONTENIDO
CUSTOMIZAR SU ZOTAC ZBOX
INSTALAR LOS MÓDULOS DE MEMORIA (OPCIONAL)
INSTALACIÓN DEL MÓDULO M.2 SSD (OPCIONAL)
• 1 x ZOTAC ZBOX
• 1 x adaptador AC
• 1 x cable de corriente
• 1 x tarjeta de garantía
• 1 x manual de usuario
• 1 x Windows Driver DVD
• 1 x USB flash drive con Windows drivers
• 1 x Control Steam con receptor USB
• 1 x antena
1. Deje el ZOTAC ZBOX en una superficie plana
con la base de goma hacia arriba.
2. Localice los dos tornillos y quítalos.
3. Deslice la tapa del ZOTAC ZBOX en la
dirección de la flecha.
1. Localice los slots de memoria SO-DIMM e inserte un
modulo de memoria en el slot con un ángulo de 45º.
2. Presione suavemente el modulo de memoria hacia
abajo hasta que encaje en su lugar.
1. Ubique la ranura M.2 SSD e insertar un módulo
SSD M.2 en la ranura en un ángulo de 45 grados.
2. Presione suavemente hacia abajo en el módulo
SSD M.2 , e instale el tornillo.

17
7
2345
6
1
72
3 4 5
6
1 8
32 4
156
ESP
CONECTAR EL ZOTAC ZBOX
PANEL FRONTAL
PANEL TRASERO
1. Conectar los dispositivos USB 2.0
2. Conectar los dispositivos USB 3.0
3. Conectar al display HDMI
4. Conectar a la red
5. Conectar la antena WiFi
6. Conectar el cable de corriente
7. Encender el sistema
1. Botón de encendido
2. Puerto USB 3.0 / Lector de
Memoria (SD/SDHC/SDXC)
3. LED de alimentación
4. WiFi LED
5. Hard drive LED
6. Microphone jack
7. Headphone/Audio Out jack
8. USB 3.0 Puerto Tipo-C
1. Entrada corriente (DC19.5V)
2. Puertos USB 2.0
3. Puertos USB 3.0
4. Puerto HDMI
5. Puerto LAN (RJ45)
6. Conector antena WiFi

18
1
2
3
12
12
GUIDED’INSTALLATIONRAPIDE
CONTENU
CUSTOMISER VOTRE ZOTAC ZBOX
INSTALLATION DE LA MÉMOIRE (OPTIONNEL)
INSTALLATION DU MODULE SSD M.2 (OPTIONNEL)
• 1 x ZOTAC ZBOX
• 1 x Adaptateur AC
• 1 x Câble d’alimentation
• 1 x Carte de garantie
• 1 x Manuel utilisateur
• 1 x DVD contenant les pilotes pour Windows
• 1 x Clé USB contenant les pilotes pour Windows
• 1 x Controlleur Steam avec récepteur USB
• 1 x Antenne
1. Allonger le ZOTAC ZBOX sur une surface
plane, avec les patins en caoutchouc vers le
haut.
2. Repérez les deux vis à main et retirez-les.
3. Faites glissez le couvercle du ZOTAC ZBOX
en suivant les flèches.
1. Repérez les ports mémoire SO-DIMM et insérez
votre barrette de mémoire SO-DIMM module dans
le port avec un angle de 45 degrés.
2. Appuyez délicatement le module de mémoire
jusqu’à ce qu’il se bloque dans l’emplacement avec
les bras du port fermé.
1. Localiser le port SSD M.2 et insérer le module
dans le port à 45 degrés
2. Appuyer délicatement sur le module et installer la
vis de verrouillage

19
7
2345
6
1
72
3 4 5
6
1 8
32 4
156
FRA
INSTALLER VOTRE ZOTAC ZBOX
PANNEAU FRONTAL
PANNEAU ARRIÈRE
1. Connectez les périphériques USB 2.0
2. Connectez les périphériques USB 3.0
3. Connectez à un achage HDMI
4. Connectez à un réseau domestique
5. Connectez l’antenne WiFi
6. Connectez à l’alimentation
7. Démarrez le système
1. Bouton Power
2. Port USB 3.0 / Lecture de cartes
mémoires (SD / SDHC / SDXC)
3. Voyant d’alimentation
4. LED WiFi
5. LED disque dur
6. Sortie microphone jack
7. Sortie audio jack
8. Port USB 3.0 type C
1. Entrée câble
d’alimentation (DC19.5V)
2. Ports USB 2.0
3. Ports USB 3.0
4. HDMI port
5. Port LAN (RJ45)
6. Connecteur antenne WiFi
