Herzlich willkommen.
Vielen Dank, dass Sie sich für den VMG5304 entschieden haben. Der VMG5304
ist ein leistungsstarker WLAN-Router, der Ihnen die Verwaltung Ihres Internetzu-
gangs, der Telefonie und des Heimnetzwerks erleichtert.
Diese Schnellstart-Anleitung führt Sie durch die wichtigsten Schritte der Installation
und Einrichtung. Eine vollständige Beschreibung der Leistungsmerkmale und Ein-
stellungen finden Sie in der ausführlichen Bedienungsanleitung unter www.zyxel.de
Sicherheitshinweise
WICHTIG: Lesen Sie bitte diese Anleitung vor Gebrauch des Gerätes sorgfältig und
bewahren Sie diese für späteres Nachschlagen auf. Händigen Sie diese Anleitung
ggf. einem neuen Besitzer des Gerätes aus.
WARNUNG
Elektrische Spannung an Netzanschluss, Telefon- und Netzwerkkabeln ist gefährlich!
Die Nichtbeachtung der Sicherheitshinweise kann zu gefährlichen Situationen führen,
die auch schwerste Verletzungen oder den Tod zur Folge haben können. Um Personen-
und Sachschäden sowie eine Gefährdung von Haus- und Nutztieren zu verhindern, ist
bei der Installation und dem Betrieb des VMG5304 Folgendes zu beachten:
Das Gerät darf nicht geöffnet werden.
Während eines Gewitters dürfen Sie das Gerät nicht installieren und auch
keine Leitungsverbindungen stecken oder lösen.
Der Betrieb ist nur für trockene Räume innerhalb von Gebäuden vorgesehen.
Wählen Sie als Aufstellungsort für das Gerät einen Platz, der für Haus- und
Nutztiere möglichst nicht erreichbar ist.
Die Netzsteckdose muss nahe dem Gerät angebracht und leicht zugänglich sein.
Verlegen Sie die Leitungen so, dass niemand darauf treten oder darüber stolpern kann.
Schließen Sie Kabel nur an die dafür vorgesehenen Buchsen an und verwen-
den Sie nur zugelassenes Zubehör.
Alle an das Gerät angeschlossene Leitungen dürfen nur innerhalb von Gebäu-
den verlegt sein.
Lassen Sie keine Flüssigkeiten in das Innere des Geräts eindringen, da sonst
ein elektrischer Schlag oder Kurzschluss die Folge sein kann.
Vermeiden Sie direkte Sonneneinstrahlung. Sorgen Sie für genug Belüftung.
Vermeiden Sie den Betrieb in direkter Nähe eines Heizkörpers.
Vergewissern Sie sich vor dem Bohren, dass sich an der Bohrstelle keine Haus-
installation befindet. Bei der Beschädigung von Gas-, Strom-, Signal-, oder
Wasserleitungen kann Lebensgefahr oder Sachschaden entstehen.
Legen Sie keine Gegenstände auf den VMG5304. Die Lüftungsschlitze werden
zur Kühlung benötigt und dürfen nicht abgedeckt werden.
Das Gerät darf nur mit mitgeliefertem Netzteil betrieben werden:
DE

4 | ©2017
 HINWEIS
Beachten Sie folgende Hinweise zur Vermeidung von Sachschäden:
Die Verwendung ist als Tischgerät vorgesehen. Dabei sollte das Gerät auf
einer glatten ebenen Fläche stehen oder montiert sein. Für eine optionale
Wandmontage finden Sie entsprechende Befestigungslöcher auf der Geräte-
rückseite.
Reinigen Sie den VMG5304 nur mit einem weichen, trockenen, antistatischen
Tuch und verwenden keine Reinigungs- oder Lösungsmittel.
Entsorgung
Das Produkt ist mit einem WEEE-Symbol markiert. Dies bedeutet,
dass elektrische und elektronische Produkte nicht über den Haus-
müll entsorgt werden dürfen.
Bringen Sie das Gerät zur Sammelstelle Ihres kommunalen Ent-
sorgers (z.B. Wertstoffhof) und leisten so einen aktiven Beitrag zum
Umweltschutz, indem Sie Ihr Gerät nicht in den Hausmüll geben.
Open Source Code Lizenzhinweis
Dieses Produkt enthält Software, die unter Open Source Code Licenses lizenziert
ist und Ihnen unter den Bedingungen dieser Lizenzen zur Verfügung gestellt wird.
Eine Kopie des Lizenztextes finden Sie in der Bedienoberfläche des Gerätes im
Menüpunkt System/Rechtl. Informationen/Lizenz.
Im Internet finden Sie den Lizenztext unter www.zyxel.de.
Sie können von uns innerhalb von drei Jahren eine vollständige maschinenlesbare
Kopie des Quelltextes erhalten, in dem Sie uns unter suppor[email protected] kontaktie-
ren.
Lieferumfang
Packen Sie Ihren VMG5304 aus und überprüfen Sie den Verpackungsinhalt auf
Vollständigkeit:
VMG5304
Steckernetzteil zur Stromversorgung
Netzwerkkabel (gelb) für den Anschluss eines Ethernet-fähigen Endgerätes
DSL-Kabel (grau) für einen DSL-Anschluss ohne Splitter
Schnellstart-Anleitung VMG5304
Prüfen Sie die Komponenten, ob diese beim Versand beschädigt worden sind.
In diesem Fall nehmen Sie den VMG5304 nicht in Betrieb und kontaktieren bitte
Ihren Lieferanten.
DEDE
WEEE-Reg.Nr.
DE71587309

©2017 | 5
DE

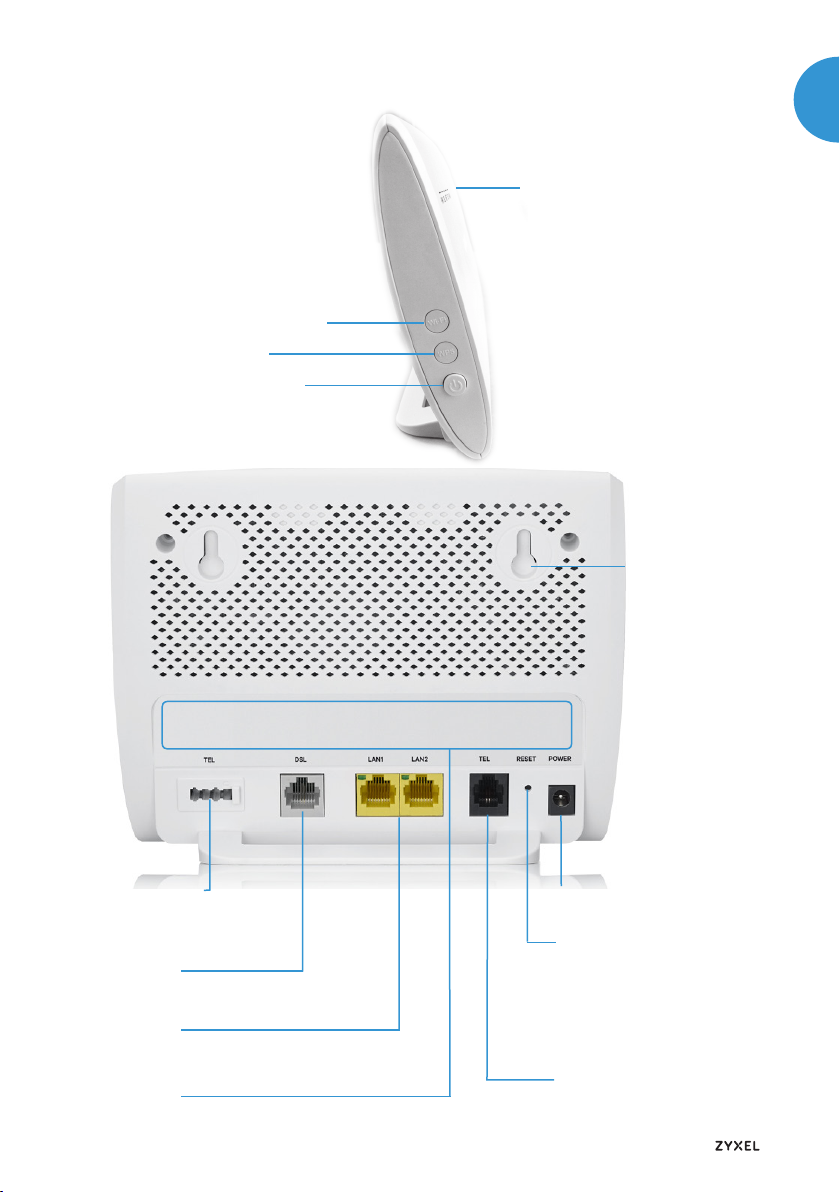

Anschlüsse und Taster
LED-Statusanzeigen
WLAN Ein/Aus-Taster (Wi-Fi)
WPS-Taster
Ein/Aus-Geräteschalter
TEL TAE-Buchse*
für ein Analogtelefon
* nur bei VMG5304-D70A
POWER-Buchse
für Steckernetzteil
RESET-Taster:
Geräte-Neustart
2 Sek. drücken
Werksreset
mind. 10 Sek. drücken
DSL-Buchse
für den Internetzugang
LAN-Buchse
für die Netzwerkverbindung
Typschild
mit den wichtigsten Gerätedaten
TEL RJ11-Buchse
für ein Analogtelefon
Befestigungs-
löcher für Wand-
montage

6 | ©2017
DSL-Anschluss
Ihr VMG5304 ist für IP-basierte Anschlüsse (Voice over IP) ohne Splitter vorgesehen
(Telefonieren über das Internet).
Hier sehen Sie ein mögliches Anschlusszenario für Ihr Heimnetz.
Internet
2.4 GHz
LaptopSmartphone
PC NAS
VDSL/
Vectoring
VMG5304-D70A
DSL Router
All-IP WLAN für
Service Provider
Analoges
Telefon
1000 Mbps Ethernet
a/b Telefonleitung
Wi-Fi 2.4 GHz
Verkabelung am IP-basierten Anschluss (Voice over IP)
 HINWEIS
Für die Umstellung eines bestehenden Standard- oder Universalanschlusses
(ISDN) auf einen Anschluss mit IP-basierter Telefonie entfernen Sie bitte zunächst
die vorhandenen Geräte wie Splitter, NTBA oder eine Telefonanlage. Trennen Sie
alle Kabelverbindungen zur Telefondose. Weitere Informationen über die Art Ihres
Breitbandanschlusses können Sie der Auftragsbestätigung entnehmen.
Nehmen Sie die folgenden Teile aus der Verpackung:
VMG5304
Steckernetzteil
Netzwerkkabel (gelb)
DSL-Kabel (grau)
Schließen Sie den VMG5304 gemäß der folgenden Beschreibung an. Beachten Sie
bitte auch die Übersichtsgrafik unter DSL-Anschluss auf Seite 6.
DEDE

©2017 | 7
DSL anschließen
Nehmen Sie das graue DSL-Kabel und stecken den Stecker in die mit DSL
beschriftete graue Buchse Ihres VMG5304. Den anderen Stecker des Kabels
stecken Sie in die mittlere, mit Foder (beschriftete Buchse am Telefon-
Hausanschluss (Telefondose).
Wenn Sie später die Stromversorgung einschalten (siehe Kapitel Ersteinrich-
tung), beginnt die DSL-LED zu blinken. Nach erfolgreicher DSL-Synchroni-
sation leuchtet die DSL-LED dauerhaft grün. Dieser Vorgang kann mehrere
Minuten dauern.
Analoge Telefone anschließen
Nehmen Sie den Telefonstecker (TAE-Stecker) Ihrer DECT-Basisstation (bzw.
des analogen Telefons) und stecken ihn in die, mit TEL beschriftete TAE-Buch-
se des VMG5304 (TAE-Buchse nur bei VMG5304-D70A).
Alternativ können Sie auch ein Telefon über die schwarze mit TEL gekenn-
zeichnete Buchse anschließen.
 HINWEIS
Es kann 1 analoges Telefon oder eine DECT-Basisstation an den VMG5304 ange-
schlossen werden. Nach Abschluss der Ersteinrichtung sind die bereitgestellten
Telefonnummern an diesem Endgerät verfügbar. Änderungen dieser Einstellungen
nehmen Sie bitte über die Bedienoberfläche des VMG5304 vor.
Telefonkabel haben an den Steckverbindungen unterschiedliche Codierungen.
Benutzen Sie das zum Telefon gehörende Anschlusskabel.
Computer über LAN-Buchsen anschließen
Nehmen Sie das im Lieferumfang enthaltene gelbe Netzwerkkabel und verbinden
damit Ihr Ethernet-fähiges Endgerät, wie z.B. Notebook, Medienreceiver oder NAS
mit dem VMG5304.
 HINWEIS
Falls Sie mehr als 2 kabelgebundene LAN-Verbindungen benötigen, können Sie Ihr
Netzwerk mit einem Switch erweitern. Für einen störungsfreien Betrieb mit maxi-
maler Übertragungsgeschwindigkeit sollten Sie für die komplette Netzwerkinstal-
lation nur Zubehör der Kategorie CAT 6 (oder höher) verwenden.
Stromversorgung anschließen
Nehmen Sie das Kabelende des Netzteils und stecken es in die mit POWER be-
schriftete Buchse des VMG5304 und das Netzteil in eine Netzsteckdose 230V.
Ihr VMG5304 verfügt seitlich über einen mechanischen Ein/Aus-Schalter, der
mit gekennzeichnet ist. Vor dem Einschalten des VMG5304 lesen Sie bitte
das Kapitel Ersteinrichtung.
DE

8 | ©2017
Auslieferungszustand wiederherstellen

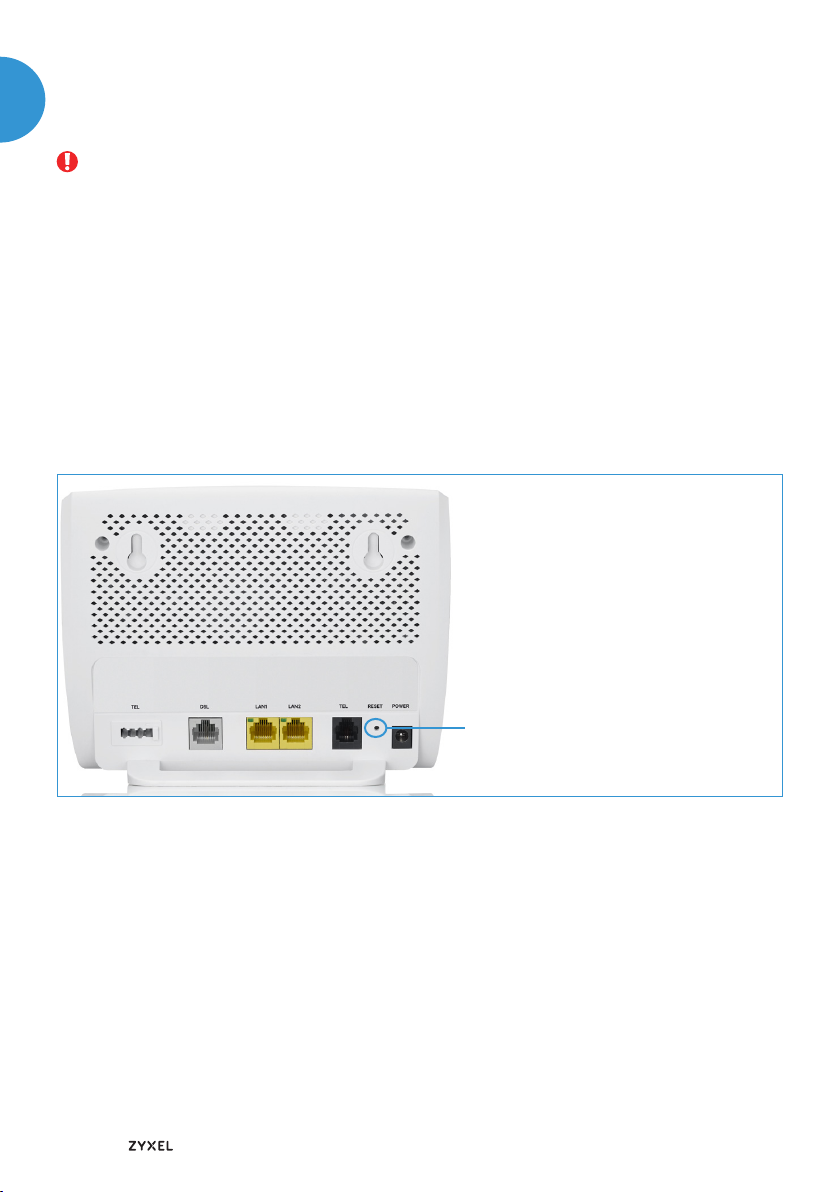

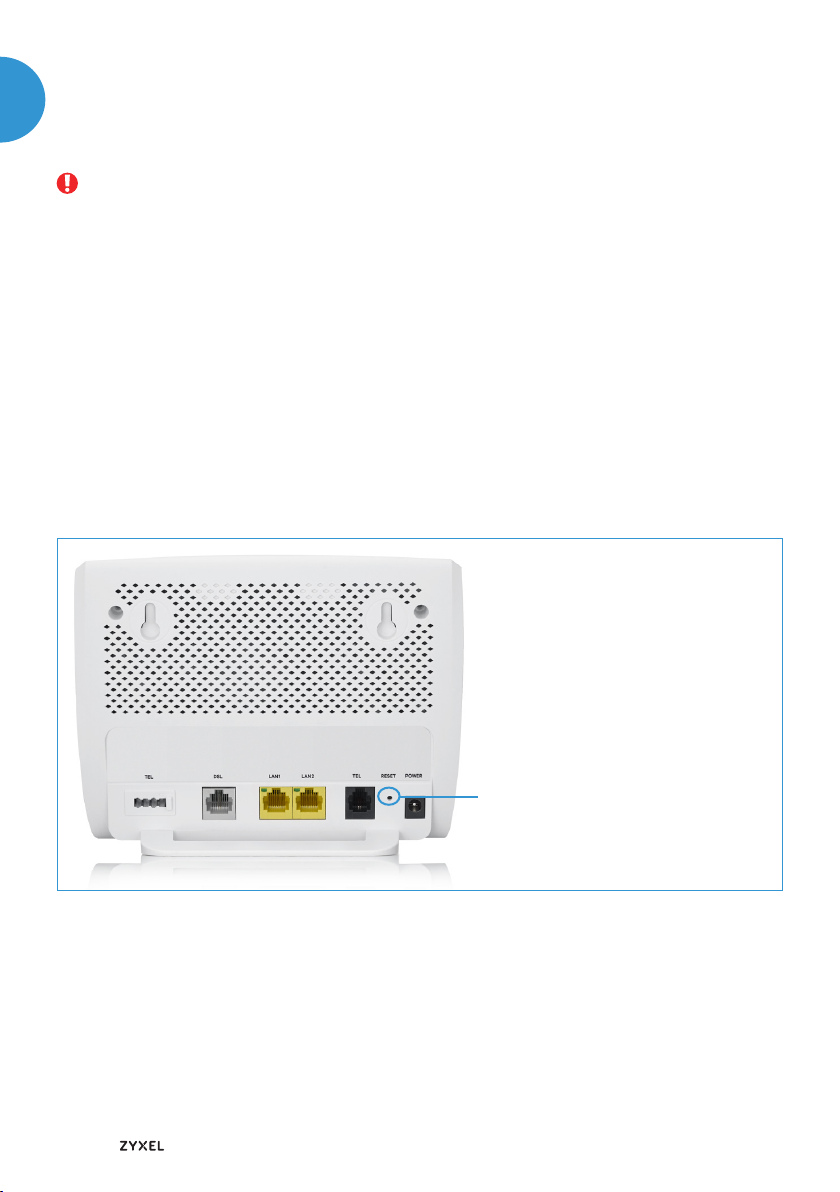

Der RESET-Taster befindet sich an der Rückseite des Geräts neben dem Typen-
schild:
ACHTUNG
Das Zurücksetzen unterbricht alle laufenden Telefongespräche und Internetver-
bindungen. Falls Sie eine individuelle Konfiguration Ihres VMG5304 vorgenommen
haben, speichern Sie diese über die Bedienoberfläche vor dem Zurücksetzen des
Geräts. Sie können diese Konfiguration zu einem späteren Zeitpunk wieder in das
Gerät laden.
Um den Auslieferungszustand wiederherzustellen, gehen Sie bitte wie folgt vor:
1. Betätigen Sie den RESET-Taster ca. 10 Sekunden bis die PWR-LED blinkt.
2. Die PWR-LED leuchtet für ca. 30 Sekunden rot, danach wieder grün.
Nach ca. 2 Minuten ist der VMG5304 wieder betriebsbereit.
3. Sie müssen nun, wie im Kapitel Ersteinrichtung beschrieben, den VMG5304
neu einrichten und konfigurieren bzw. Ihre abgespeicherte Konfiguration
laden.
RESET
 HINWEIS
Verwenden Sie zum Betätigen
des RESET-Tasters einen Kugel-
schreiber oder Ähnliches.
Firmware-Update
Möchten Sie die Software Ihres VMG5304 aktualisieren, laden Sie diese vorher
von den Support-Seiten von Zyxel herunter: www.zyxel.de.
Danach schließen Sie den Computer, auf dem sich die neue Firmware-Datei
befindet, an Ihren VMG5304 an und rufen die Seite zyxel.box oder 192.168.100.1
über Ihren Internet-Browser auf. Geben Sie das Passwort für den Zugang zur Be-
dienoberfläche ein und öffnen den Menüpunkt System/Firmware Update. Folgen
Sie dort den Anweisungen zur Durchführung des Updates.
DEDE

©2017 | 9
Ersteinrichtung
Bevor Sie eine der folgenden Konfigurationen ausführen, stellen Sie bitte sicher,
dass Sie Ihren VMG5304 erfolgreich gemäß Kapitel Verkabelung am IP-basierten
Anschluss (Voice over IP) angeschlossen haben.
Nachdem die PWR-LED dauerhaft grün leuchtet, geben Sie in das Adressfeld
Ihres Browsers 192.168.100.1 bzw. zyxel.box ein. Sie werden nun nach dem Passwort

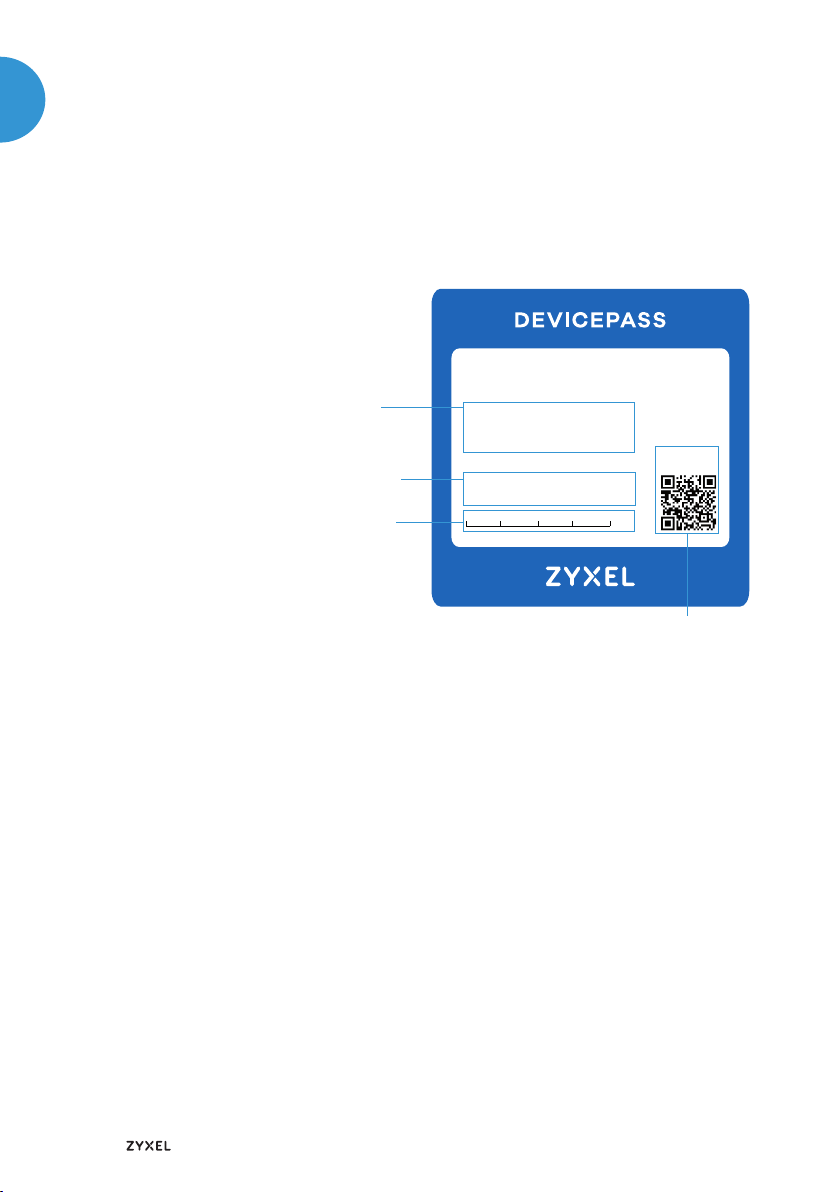

für den Zugang zur Bedienoberfläche gefragt. Dieses finden Sie auf dem Typschild
auf der Rückseite des Gerätes.
1. Nach dem Öffnen der Benutzeroberfläche wird der Assistent zur Ersteinrich-
tung angezeigt. Starten Sie diesen durch Betätigen der Schaltfläche Weiter.
2. Auf der Seite Anschlusserkennung nehmen Sie keine Änderungen vor, und las-
sen den Anschluss automatisch erkennen, indem Sie auf Weiter klicken. Das
Durchführen der Anschlusserkennung kann mehrere Minuten dauern.
 HINWEIS
Während der Durchführung der Anschlusserkennung kann die Bedienoberflä-
che des VMG5304 kurzzeitig nicht erreichbar sein. In diesem Fall aktualisieren
Sie Ihren Browser manuell über die Taste F5.
3. Auf der Seite Anschlussauswahl wird der gefundene Anschluss angezeigt.
Sollte kein korrekter Anschluss gefunden worden sein, wählen Sie einen
geeigneten Anbieter entsprechend Ihres Internetanschlusses unter dem
Menüpunkt Anderer Anbieter aus und bestätigen die Auswahl mit Weiter.
Im nächsten Fenster können Sie den Anbieter und die erforderlichen Pa-
rameter, welche Sie von Ihrem Anbieter erhalten haben, manuell eingeben.
Bestätigen Sie die Eingaben mit Weiter.
Wurde ein korrekter Anschluss erkannt, bestätigen Sie bitte mit Weiter und
geben auf der nächsten Seite Internetzugang die erforderlichen Parameter
ein, welche Sie von Ihrem Anbieter erhalten haben. Bestätigen Sie mit Weiter.
4. Wählen Sie auf der Seite Internettelefonie den erkannten Anbieter unter VoIP-
Anbieter aus, und geben die erhaltenen Rufnummern in den nachfolgenden
Feldern ein. Danach klicken Sie bitte auf Weiter.
5. Auf der Seite Zusammenfassung wird die Konfiguration durch Klicken auf
Übernehmen beendet. Im Anschluss gelangen Sie auf die Startseite des
VMG5304.
DE

10 | ©2017
Die Bedienoberfläche Ihres VMG5304
Für die weitere Konfiguration und nutzerspezifische Anpassung verwenden Sie die
Bedienoberfläche des VMG5304. Diese erreichen Sie über die Eingabe der Adresse
zyxel.box oder 192.168.100.1 in Ihrem Internet-Browser.
Gerätepass und Typschild
Alle vordefinierten Zugangsdaten finden Sie auf dem Typschild auf der Geräte-
rückseite und auf dem beiliegenden Gerätepass:
MOD: VMG5304-D70A
SNR: 5160200014024
Configuration: zyxel.box
Login name: admin
Password: 1234567890
WLAN-SSID: ZYXEL-731
WLAN-Password:
1002 0202 1059 6645
Scan code for
WLAN access:
Das Passwort, das Sie im Endgerät ein-
geben müssen, um sich mit dem WLAN
zu verbinden
Der Name Ihres Funknetzwerks (WLAN)
Zugangsdaten zur Bedienoberfläche
QR-Code für die einfache WLAN-Verbindung von
Geräten mit Code-Scanner (Tablet oder Smartphone)
Sonderzeichen
Zur Eingabe von Passwörtern in der Bedienoberfläche Ihres VMG5304 stehen
Ihnen neben den Zeichen A-z und 0-9 auch die folgenden Sonderzeichen zur
Verfügung:
! ? * @ # § $ % & ( ) _ + , - . : \ / < = >
Alle Passwort-Eingabefenster unterstützen den gleichen Zeichenvorrat
DEDE

©2017 | 11
DE
Geräte mit dem WLAN verbinden
 HINWEIS
Die WLAN-Funktion des VMG5304 muss eingeschaltet sein. Kontrollieren Sie dazu
die WLAN-LED auf der Vorderseite. Diese muss dauerhaft grün leuchten. Wenn
nicht, betätigen Sie den WLAN-Taster des VMG5304 kurz (ca. 1 Sekunde). Die
WLAN-LED beginnt grün zu blinken und leuchtet nach ca. 15 Sekunden dauerhaft.
In einem kabellosen Heimnetzwerk wird die Verbindung zwischen den Geräten
über Funk hergestellt. Die Geräte müssen dazu mit einem WLAN-Adapter gemäß
des Standards 802.11 b, g oder n ausgestattet sein.
Das Verbinden der WLAN-Geräte mit Ihrem VMG5304 unterscheidet sich bei
verschiedenen Betriebssystemen (Windows, Linux, MacOS, Android, etc.). Bitte
informieren Sie sich im Handbuch Ihres Endgerätes.
Geräte unter Windows 10 verbinden
Klicken Sie im Startmenü auf Einstellungen.
Klicken Sie auf den Eintrag Netzwerk und Internet.
Klicken Sie auf WLAN und überprüfen Sie, dass die Drahtlosnetzwerk-
verbindung auf Ein geschaltet ist.
Klicken Sie unter Drahtlosnetzwerkverbindung auf den WLAN-Namen (SSID)
Ihres VMG5304 und klicken Sie auf Verbinden.
Im Auslieferungszustand finden Sie den WLAN-Namen (SSID) und den WLAN-
Sicherheitsschlüssel auf dem Typschild auf der Geräterückseite.
Tragen Sie den WLAN-Sicherheitsschlüssel (WPA2-Key) in das Eingabefeld
Netzwerkschlüssel eingeben ein und klicken Sie auf Weiter.
Geräte unter Android verbinden
Bei Smartphones und Tablets mit dem Betriebssystem Android 4.xx und höher,
führen Sie bitte folgende Schritte aus:
Tippen Sie auf das Icon Einstellungen, danach auf den Eintrag WLAN.
Aktivieren Sie die WLAN-Funktion.
Tippen Sie auf den WLAN-Namen (SSID) Ihres VMG5304.
Im Auslieferungszustand finden Sie den WLAN-Namen (SSID) und den WLAN-
Sicherheitsschlüssel auf dem Typschild auf der Geräterückseite.
Tragen Sie den WLAN-Schlüssel (WPA2-Key) Ihres VMG5304 in das Eingabe-
feld Passwort ein und tippen Sie auf Verbinden.

12 | ©2017
Nutzung der WPS-Funktion zum Verbinden von Geräten
WPS (Wi-Fi Protected Setup) ermöglicht Ihnen das Verbinden neuer WLAN-Ge-
räte mit ihrem Funknetzwerk per Tastendruck am VMG5304. Damit können Sie
Geräte, die die WPS-Funktion unterstützen, einfach und schnell in Ihr kabelloses
Heimnetzwerk integrieren.
Drücken Sie den WPS-Taster des VMG5304 ca. 1 Sekunde. Die WLAN-LED auf
der Oberseite leuchtet orange.
Aktivieren Sie innerhalb von 2 Minuten die WPS-Funktion am WLAN-Gerät.
Beachten Sie dabei die Bedienungsanleitung des entsprechenden Gerätes.
Der erfolgreiche Abschluss der WLAN-Konfiguration wird am VMG5304 durch
die nun wieder dauerhaft grün leuchtende WPS-LED angezeigt.
 HINWEIS
Die Einstellung für WPS können Sie über die Bedienoberfläche ändern bzw. WPS
auch komplett ausschalten, wenn Ihr VMG5304 z.B. an einem frei zugänglichen
Standort steht.
DEDE

©2017 | 13
DE
Bedeutung der LEDs
PWR (Power)
grün an Netzspeisung vorhanden.
grün Gerät wird nach Einschalten
blinkend oder Rücksetzen initialisiert.
rot an Gerätefehler, z.B. Fehler bei
Selbsttest erkannt.
rot Neue Firmware wird geladen.
blinkend Bitte warten Sie.
aus Netzspeisung nicht vorhanden
DSL
an DSL-Verbindung erfolgreich
aufgebaut.
schnell DSL-Synchronisation wird
blinkend durchgeführt.
langsam DSL-Verbindung wird aufgebaut
blinkend oder Synchronisation fehlge-
schlagen z.B. DSL-Kabel nicht ge-
steckt oder DSL nicht verfügbar.
aus DSL-Schnittstelle nicht aktiviert.
INET (Internet)
grün an Internet-Verbindung erfolgreich
aufgebaut.
rot an Internet-Verbindung konnte nicht
aufgebaut werden, z.B. falsche
Zugangsdaten eingegeben.
aus keine DSL-Verbindung oder Gerät
arbeitet im Modem-Mode.
TEL (Telefone)
grün an SIP-Registrierung erfolgreich.
rot an mind. eine SIP-Registrierung nicht
erfolgreich, z.B. falsche SIP-Daten.
aus Internet-Telefonie nicht aktiviert.
WLAN
grün an WLAN aktiviert.
grün WLAN wird aktiviert bzw. de-
blinkend aktiviert, z.B. nach Drücken der
WLAN-Taste.
orange Nach dem Drücken des WPS-
blinkend Tasters ist WPS für 2 Minuten
aktiv.
aus WLAN ist deaktiviert,
WPS ist nicht aktiv.

14 | ©2017
Sicherheitstechnische Daten
Schnittstellen
Amt (DSL)
Einordnung nach EN 60950-1 TNV-3, Anschlusskabel mind. CAT.5
LAN (Ethernet) und FXS (TEL)
Einordnung nach EN 60950-1 SELV
Netzanschluss
Steckernetzteil: AC/DC-Adapter 12V/1A, Modell S12B23-120A100-C4
Nennspannung 230/240 V ~
Stromaufnahme max. 0,5 A
Nennfrequenz 50-60 Hz
Umweltbedingungen
Lagerung ETSI EN 300 019-1-1: Klasse 1.2 (wettergeschützt,
nicht temperaturüberwachte Lagerorte)
Temperatur: -25 °C bis 55 °C, Luftfeuchte: 10 % rF bis 100 % rF
Transport ETSI EN 300 019-1-2: Klasse 2.2 (sorgfältiger Transport)
Temperatur: -25 °C bis 70 °C, Luftfeuchte: 0 % rF bis 95 % rF
Betrieb ETSI EN 300 019-1-3: Klasse 3.1 (temperaturüberwachte Räume)
Temperatur: 5 °C bis 40 °C, Luftfeuchte: 5 % rF bis 85 % rF
ohne Kondensation
Europäische Vorschriften
Der VMG5304 ist für den Betrieb in allen Ländern der europäischen Union sowie
der Schweiz, Norwegen, Liechtenstein und Island entwickelt worden. In allen ande-
ren Ländern ist der Betrieb dieses Produktes nicht erlaubt.
Frequenzbänder des integrierten WLAN-Moduls
2.400 - 2.483,5 MHz: max. Sendeleistung 100 mW
Die maximale Sendeleistung entspricht den gesetzlich vorgeschriebenen
Expositionsgrenzen der Europäischen Union.
EU-Konformität
Hiermit erklärt Zyxel Communications Coporation, dass der VMG5304 den Richt-
linien 2014/53/EU (RED), 2011/65/EU (RoHS) und 2009/125/EC (ErP) entspricht. Der
vollständige Text der EU-Konformitätserklärung ist unter der folgenden Interneta-
dresse verfügbar: www.zyxel.eu/euconf.
DEDE

©2017 | 15
Welcome!
Thank you for choosing the VMG5304. The VMG5304 is a high performance Wi-Fi
router that helps you manage your Internet access, telephony and home network.
This Quick Start Guide walks you through the main steps of the installation and
setup.
A detailed description of all the features and settings can be found in the compre-
hensive User Guide at www.zyxel.de
Safety information
IMPORTANT: Please read these instructions carefully before using the device and
retain it for future reference. Make sure you provide these instructions to any po-
tential new owner of the device.
WARNING
Voltage on the power supply and on telephone and network cables can be hazar-
dous! Failure to follow safety instructions can lead to dangerous situations that
can cause serious injuries or even death. To prevent personal injury and property
damage as well as any threat to domestic and farm animals, the following must be
observed during the installation and operation of the VMG5304:
The device must not be opened.
Do not install the device or attach or remove any cable connections during a
thunderstorm.
The device is intended for operation only within dry rooms inside buildings.
Choose a location that is inaccessible to domestic and farm animals as the
installation site for the device.
The power outlet must be close to the device and easily accessible.
Lay the cables so that no one can step on or trip over them.
Connect cables only to the sockets intended for them and use only approved
accessories.
All cables connected to the device may only be installed inside buildings.
Do not allow liquids to penetrate into the interior of the device, since this could
otherwise result in an electric shock or short circuit.
Avoid direct sunlight. Provide enough ventilation.
Avoid operation in the immediate vicinity of a radiator or heating unit.
Before drilling, make sure there are no wires or pipes behind the wall at the
drilling site. Damage to gas, electricity, signaling or water lines can result in
extensive property damage, injury, and even the loss of life.
Do not place any objects on the VMG5304. The vents are needed for cooling
and must not be covered.
The device must be operated with the adapter from standard accessories.:
EN

16 | ©2017
 NOTE
Observe the following instructions to avoid property damage:
The device is intended for use as a tabletop unit. It should be placed upright
on a smooth, flat surface or be mounted. For optional wall mounting, there are
mounting holes on the rear side of the device.
Clean the VMG5304 only with a soft, dry, anti-static cloth and do not use
detergents or solvents.
Disposal
The product is marked with a WEEE symbol. This means that used electrical and
electronic products should never be disposed of with general
household waste.
Take the device to the collection point of your local waste manage-
ment company (e.g., a recycling center) instead and make an active
contribution to environmental protection by not disposing your device
with household waste.
Open source code license notice
This product includes software licensed under open source code licenses and is
provided to you under the terms of these licenses. A copy of the license text can
be found in the user interface of the device under the menu item System/Legal
Information/License.
On the Internet, you will find the license text at www.zyxel.de.
You can obtain a complete machine-readable copy of the source text from us
within three years by contacting us at [e-mail].
Package contents
Unpack your VMG5304 and check the package contents for completeness:
VMG5304
Plug-in power supply
Network cable (yellow) to connect an Ethernet-enabled device
DSL cable (gray) for a DSL connection without a splitter
Quick Start Guide VMG5304
Check the components to see if they were damaged during shipping.
If that is the case, do not use the VMG5304 and please contact your supplier.
ENEN
WEEE Reg. No.
DE71587309

©2017 | 17
EN
Ports and buttons
LED status indicators
WLAN On/Off button (Wi-Fi)
WPS button
On/Off switch
TEL TAE socket*
for an analog telephone
* only at VMG5304-D70A
POWER socket
for plug-in power supply
RESET button:
Device restart
Press for 2 seconds
Factory reset
Press at least 10 seconds
DSL port
for Internet access
LAN port
for the network connection
Nameplate
with the most important device data
TEL RJ11 socket
for an analog telephone
Mounting holes for
wall mounting

18 | ©2017
DSL connection
Your VMG5304 is intended for IP-based connections (Voice over IP) without the use
of a splitter (telephony over the Internet).
Here you see a possible connection scenario for your home network.
Internet
2.4 GHz
LaptopSmartphone
Desk PC NAS
VDSL/
Vectoring
VMG5304-D70A
DSL Router
All-IP WLAN for
Service Provider
Analoge
phone
1000 Mbps Ethernet
a/b phone line
Wi-Fi 2.4 GHz
Cabling at the IP-based port (Voice over IP)
 NOTE
For the conversion of an existing standard or universal connection (ISDN) to a
connection with IP-based telephony, please first remove any existing devices such
as splitters, NTBA or PBX connections. Disconnect all cables connected to the
telephone socket. For more information about the type of your broadband con-
nection, please refer to the order confirmation.
Take out the following items from the package:
VMG5304
Power supply
Network cable (yellow)
DSL cable (gray)
Connect the VMG5304 in accordance with the following description. Please also
refer to the overview graphic under DSL connection on page 18.
ENEN

©2017 | 19
Connecting DSL
Take the gray DSL cable and plug the jack into the gray socket marked DSL
on your VMG5304. Insert the other jack of the cable into the middle socked
labeled with For (on the telephone service connection (telephone socket).
When you later switch on the power supply (see the Initial setup section),
the DSL LED starts flashing. After the DSL synchronization has completed
successfully, the DSL LED lights solid green. This process may take several
minutes.
Connecting analog telephones
Take the phone jack (TAE connector) of your DECT base station (or analog
phone) and insert it into the TAE socket labeled TEL on the VMG5304 (TAE
socket only at VMG5304-D70A).
Alternatively, you can also connect a telephone via the socket labeled TEL.
 NOTE
One analog telephone can be connected to the VMG5304. After the initial setup,
the provided phone numbers will be available at this phone.
You can make changes to the settings via the user interface of the VMG5304
Telephone cables have different codes at the connectors. Use the connection
cable associated with the telephone.
Connecting computers via the LAN sockets
Take the yellow network cable included in the package and use it to connect your
Ethernet-enabled device such as a notebook, media receiver or NAS with the
VMG5304.
 NOTE
If you need more than 2 wired LAN connections, you can expand your network
with a switch. For trouble-free operation with maximum transmission speed, you
should only use accessories of category 6 (or later) for the complete network ins-
tallation.
Connecting the power supply
Take the cable end of the power adapter and insert it into the socket labeled
POWER on VMG5304 and plug the AC adapter into a 230V power outlet.
Your VMG5304 has a mechanical On/Off switch on the side that is marked
with . Before turning on the VMG5304, please read the Initial setup section.
EN

20 | ©2017
Restoring factory defaults
The RESET button is located on the back of the unit next to the nameplate:
ATTENTION
Resetting interrupts all ongoing telephone calls and Internet connections. Conse-
quently, if you have customized any settings on your VMG5304, please save the
custom configuration via the user interface before resetting the device. You can
then reload the configuration into the device later.
To restore the factory settings, proceed as follows:
1. Press the RESET button for about 10 seconds until the PWR LED flashes.
2. The PWR LED lights up red for about 30 seconds and then turns green again.
After about 2 minutes, the VMG5304 will be operational again.
3. You will now need to set up the VMG5304 again as described in the „Initial
setup“ section or reload your saved configuration.
RESET
 NOTE
Use a ballpoint pen or something
similar to press the RESET button.
Firmware update
If you want to update the software of your VMG5304, please download this first
from the support pages of Zyxel at: www.zyxel.de
Then connect the computer on which the new firmware file is located to your
VMG5304 and call up the page zyxel.box or 192.168.100.1 via your Internet browser.
Enter the password for access to the user interface and open the menu item
System/Firmware Update. Follow the instructions there to perform the update.
ENEN
