ZyXEL Communications G-360 User manual

ZyXEL G-360
802.11g Wireless PCI Adapter
Quick Start Guide
Version 2.1
4/2005

Contents
ENGLISH........................................................................................................ 1
DEUTSCH .................................................................................................... 13
ESPAÑOL..................................................................................................... 27
FRANÇAIS ................................................................................................... 41
ITALIANO..................................................................................................... 55
繁體中文 ....................................................................................................... 69
РУССКИЙ..................................................................................................... 81

ENGLISH
1
Important Note
Federal Communications Commission (FCC) Interference Statement
The 802.11g Wireless LAN Adapter has been tested to the FCC exposure
requirements (Specific Absorption Rate).
The equipment complies with FCC RF radiation exposure limits set forth for an
uncontrolled environment, under 47 CFR 2.1093 paragraph (d) (2).
This Transmitter must not be co-located or operating in conjunction with any other
antenna or transmitter.
Refer to the User’s Guide for general FCC statements.
Procedure to View a Product’s Certification(s)
1. Go to www.zyxel.com
2. Select your product from the drop-down list box on the ZyXEL home page to go
to that product's page.
3. Select the certification you wish to view from this page.
1 Installation Requirements
Before installation, you must have a computer with the following:
•Pentium II 300MHz or above
•A minimum of 6 MB available hard disk space
•A minimum of 32 MB RAM
•A CD-ROM drive
•A 32-bit (v2.2) PCI slot
•Windows 98 Second Edition, Windows Me, Windows 2000 or Windows
XP

ENGLISH
2
•Windows 98 SE users may need the Windows 98 SE CD
)If you install the Funk Odyssey Client software on the
computer, uninstall (remove) it.
2 Hardware Installation
Follow the steps below to install the ZyXEL G-360 in your computer.
1. Save your work and close all applications.
2. Turn off the computer and peripheral device(s), such as the printer. Then
disconnect the computer power cord from the power source.
3. Ground yourself by wearing an anti-static wrist strap or touching a metal
object. Remove the computer cover and the ZyXEL G-360 from its packaging.
4. Insert the ZyXEL G-360 into an available PCI slot. Make sure the ZyXEL G-
360’s contacts are fully seated in the PCI slot.
5. Secure the ZyXEL G-360 to the computer with a bracket screw.
6. Attach the included antenna to the ZyXEL G-360. The antenna should be
perpendicular to the ground.
7. Replace the computer cover and power on your computer.
3 Driver Installation
Follow the steps for the appropriate version of Windows to install the ZyXEL driver.
Windows 98 SE
1. When Windows automatically detects the ZyXEL G-360, click Next.

ENGLISH
3
2. Select Search for the best driver for your device. (Recommended). and
click Next.
3. Insert the Installation CD into your CD-ROM drive. Select Specify a
location and click Browse to find the Driver folder in the CD. Click Next.
4. When prompted, insert the Windows 98 SE CD and click OK. Or specify
the location of the Windows 98 SE installation files and click OK.
5. When Add New Hardware Wizard finds the driver file, click Next.
6. Click Finish and restart the computer when prompted.
Windows Me
1. Windows automatically detects the ZyXEL G-360. Select Specify the
location of the driver (Advanced), then click Next.
2. Insert the Installation CD into your CD-ROM drive. Select Search for the
best drive for your device then select only Removable Media (Floppy,
CD-ROM …) and click Next.
3. When the Add New Hardware Wizard finds the driver, click Next.
4. Click Finish and restart the computer when prompted.
Windows 2000
1. When Windows automatically detects the ZyXEL G-360, click Next.
2. Insert the Installation CD into your CD-ROM drive. Select Search for a
suitable driver for my device (recommended) and click Next.
3. Select CD-ROM drive and click Next.

ENGLISH
4
4. When the Found New Hardware Wizard finds the driver, click Next.
5. If a Digital Signature Not Found window displays, click Yes to continue.
6. Click Finish to complete the driver installation.
Windows XP
1. Windows automatically detects the ZyXEL G-360. Select Install from a
list or specific location (Advanced), then click Next.
2. Insert the Installation CD into your CD-ROM drive. Select Search for the
best drive in these locations then select only Search removable media.
(Floppy, CD-ROM …) and click Next.
3. If a warning window displays, click Continue Anyway.
4. Click Finish to complete the driver installation.
4 ZyXEL Wireless LAN Utility Installation
The installation procedures are similar for all supported Windows versions.
Windows XP screen shots are shown unless otherwise specified.
1. After you have successfully installed the driver, re-insert the support CD
into the CD-ROM drive on your computer. The CD automatically runs.
Otherwise, locate and double-click setup.exe.
2. Select your language and
click OK.

ENGLISH
5
3. Click Install Utility to start
installation.
4. A welcome screen displays. Click Next.
5. Click Next to accept the default file
location or click Browse to select an
alternate folder.
6. Click Finish to restart the computer.
After you insert the ZyXEL G-360 and install the driver and ZyXEL
Utility, an icon appears in the system tray.

ENGLISH
6
)If the ZyXEL Utility icon displays, the ZyXEL G-360 is
installed properly. Refer to the User’s Guide to configure the
ZyXEL G-360.
5 LED Display
The following table describes the LEDs on the ZyXEL G-360.
LED COLOR STATUS DESCRIPTION
On The ZyXEL G-360 is receiving power.PWR Green
Off The ZyXEL G-360 is not receiving power.
Blinking The ZyXEL G-360 is receiving or sending data.LINK Green
Off The ZyXEL G-360 is not receiving or sending data.
6 Introduction to OTIST
In a wireless network, the wireless clients must have the same SSID and security
settings as the access point (AP) or wireless router (we will refer to both as “AP”
LINK LED
PWR LED

ENGLISH
7
here) in order to associate with it. Traditionally this meant that you had to configure
the settings on the AP and then manually configure the exact same settings on each
wireless client.
OTIST (One-Touch Intelligent Security Technology) allows you to transfer your
AP’s SSID and WEP or WPA-PSK security settings to wireless clients that support
OTIST and are within transmission range. You can also choose to have OTIST
generate a WPA-PSK key for you if you didn’t configure one manually.
7 Enabling OTIST
You must enable OTIST on both the AP and wireless client before you start
transferring settings.
We use the Prestige 334WT and the ZyXEL G-360 screens in this guide as an
example. Screens may vary slightly for your ZyXEL devices.
)The AP and wireless client(s) MUST use the same Setup
key.
7.1 AP
You can enable OTIST using the Reset button or the web configurator. If you use
the Reset button, the default (01234567) or previous saved (through the web
configurator) Setup key is used to encrypt the settings that you want to transfer.
Hold in the Reset button for one or two seconds.

ENGLISH
8
)If you hold in the Reset button too long, the device will
reset to the factory defaults!

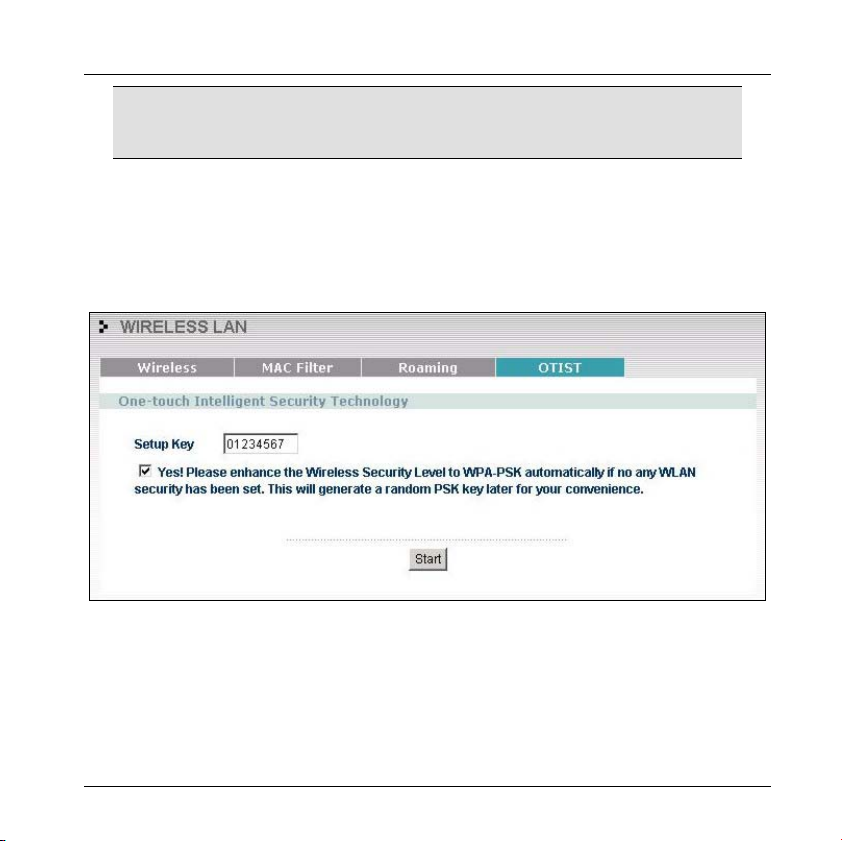

In the web configurator, go to the Wireless LAN main screen and then select
OTIST. To change the Setup key, enter zero to eight printable characters. To have
OTIST automatically generate a WPA-PSK key, select the Yes check box. If you
manually configured a WEP key or a WPA-PSK key and you also selected this
check box, then the key you manually configured is used.
7.2 Wireless Client
Start the ZyXEL Utility and click the Adapter tab. Select the OTIST check box,
enter the same Setup Key as your AP’s and click Save.

ENGLISH
9
7.3 Starting OTIST
)You must click Start in the AP OTIST web configurator
screen and in the wireless client(s) Adapter screen all within
three minutes (at the time of writing). You can start OTIST in
the wireless clients and AP in any order but they must all be
within range and have OTIST enabled.

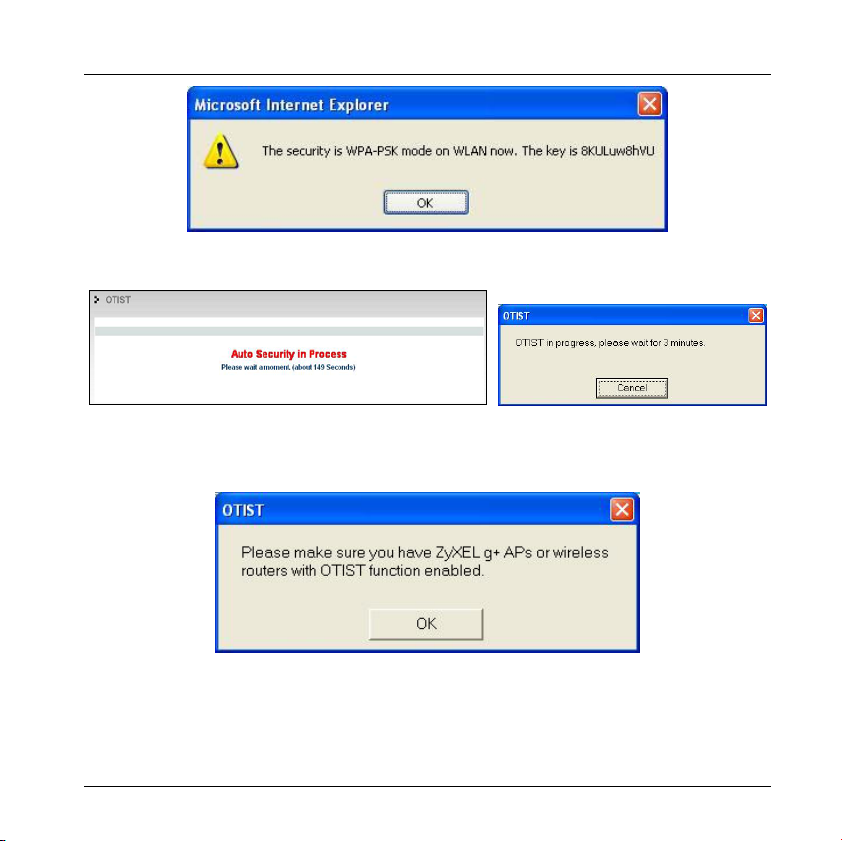

1. In the AP, a web configurator screen pops up showing you the security
settings to transfer. After reviewing the settings, click OK.

ENGLISH
10
2. This screen appears while OTIST settings are being transferred. It closes
when the transfer is complete.
¾In the wireless client, you see this screen if it can't find an OTIST-
enabled AP (with the same Setup key). Click OK to go back to the
ZyXEL Utility main screen.
¾If there is more than one OTIST-enabled AP within range, you see a
screen asking you to select one AP to get settings from.

ENGLISH
11
8 Notes on OTIST

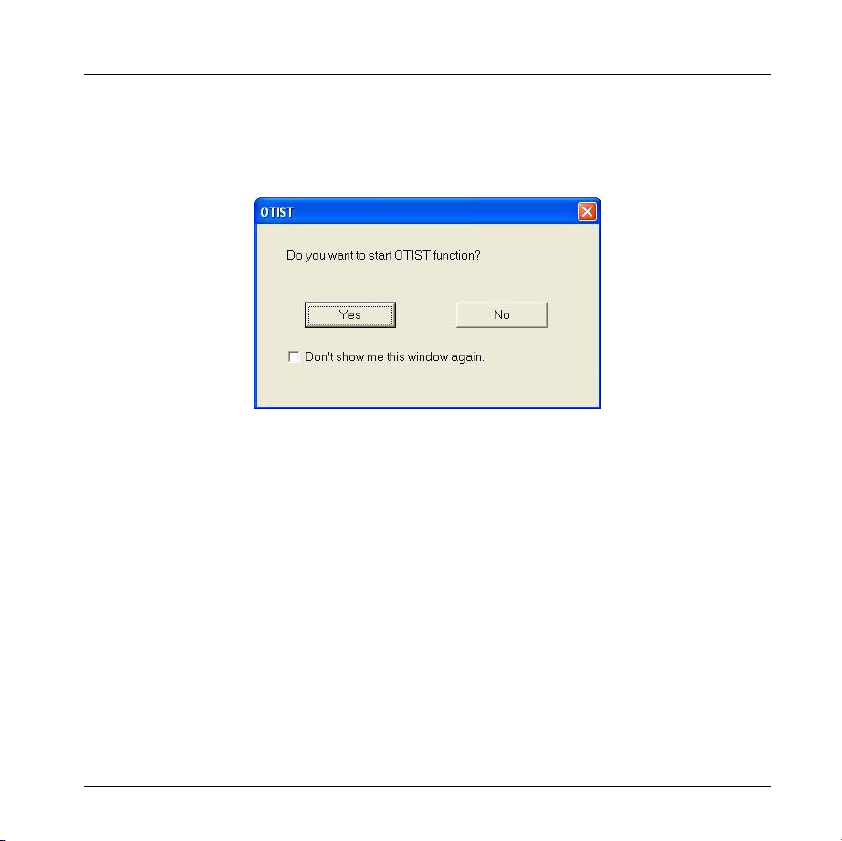

1. If you enabled OTIST in the wireless client, you see this screen each time
you start the ZyXEL Utility. Click Yes for it to search for an OTIST-
enabled AP.
2. If an OTIST-enabled wireless client loses its wireless connection for more
than ten seconds, it will search for an OTIST-enabled AP for up to one
minute. (If you manually have the wireless client search for an OTIST-
enabled AP, there is no timeout; click Cancel in the OTIST progress screen
to stop the search.)
3. When the wireless client finds an OTIST-enabled AP, you must still click
Start in the AP OTIST web configurator screen or hold in the Reset button
(for one or two seconds) for the AP to transfer settings.
4. If you change the SSID or the keys on the AP after using OTIST, you need
to run OTIST again or enter them manually in the wireless client(s).
5. If you configure OTIST to generate a WPA-PSK key, this key changes
each time you run OTIST. Therefore, if a new wireless client joins your
wireless network, you need to run OTIST on the AP and ALL the wireless
clients again.

ENGLISH
12
9 Troubleshooting
PROBLEM CORRECTIVE ACTION
Make sure the ZyXEL G-360 is inserted into the computer PCI slot
properly and then restart your computer. Check the LEDs on the
ZyXEL G-360.
Perform a hardware scan by clicking Start, Settings, Control Panel
and double-clicking Add/Remove Hardware. (Steps may vary
depending on the version of Windows).
Follow the on-screen instructions to search for the ZyXEL G-360
and install the driver.
Check for possible hardware conflicts. In Windows, click Start,
Settings, Control Panel, System, Hardware and then click Device
Manager. Verify the status of the ZyXEL G-360 under Network
Adapter. (Steps may vary depending on the version of Windows).
Windows
does not auto-
detect the
ZyXEL G-360.
Install the ZyXEL G-360 in another computer. If the error persists,
you may have a hardware problem. In this case, you should contact
your local vendor.
or C ertifications. F or more informa tion a bout your devices D eclara tion of C onformity (DO C ) pleas e refer to www.zyxe l.com

DEUTSCH
13
Vorgehen zum Begutachten der Zertifikate eines Produkts
1. Gehe zu www.zyxel.com
2. Wählen Sie Ihr Produkt aus der Dropdownliste auf der ZyXEL Homepage aus,
um die Seite des entsprechenden Produkts aufzurufen.
3. Wählen Sie die Zertifizierung aus, die Sie von dieser Seite aus aufrufen möchten.
1 Installationsanforderungen
Stellen Sie bitte vor der Installation sicher, dass Ihr Computer die folgenden
Anforderungen erfüllt:
•Pentium II 300MHz oder höher
•Mindestens 6 MB freier Festplattenspeicher
•Mindestens 32 MB RAM
•CD-ROM-Laufwerk
•PCI-Steckplatzes
•Windows 98 Second Edition, Windows ME, Windows 2000 oder Windows
XP
•Benutzer von Windows 98 SE benötigen unter Umständen die Windows 98
SE CD
)Wenn Sie Funk Odyssey Client-Software auf dem
Computer installiert haben, deinstallieren (entfernen) Sie bitte
die Software.

DEUTSCH
14
2 Hardware installieren
Folgen Sie den nachstehenden Schritten, um den ZyXEL G-360 in Ihrem Computer
zu installieren.
1. Speichern Sie Ihre Arbeit und schließen Sie alle Programme.
2. Schalten Sie den Computer und die Peripheriegeräte (wie z.B. Drucker) aus.
Dann ziehen Sie das Netzkabel des Computers aus der Steckdose.
3. Erden Sie sich durch eine antistatische Manschette oder durch Berühren eines
metallischen Objektes. Entfernen Sie die Computerabdeckung und nehmen den
ZyXEL G-360 aus seiner Verpackung heraus.
4. Stecken Sie den ZyXEL G-360 in einen freien PCI-Steckplatz. Achten Sie
dabei darauf, daß die Kontaktleiste des Adapters richtig im Steckplatz sitzt.
5. Befestigen Sie den ZyXEL G-360 an dem Gestell mit einer
Halterungsschraube.
6. Bringen Sie die mitgelieferte Antenne am ZyXEL G-360 an. Die Antenne
sollte möglichst vertikal ausgerichtet werden.
7. Bringen Sie die Computerabdeckung wieder an und schalten Sie Ihren
Computer ein.
3 Treiber installieren
Gehen Sie zur Installation des ZyXEL G-360-Treibers abhängig von Ihrer Windows-
Version wie nachfolgend beschrieben vor.

DEUTSCH
15
Windows 98 SE
1. Sobald Windows die ZyXEL G-360 automatisch erkennt, klicken Sie auf
Weiter.
2. Klicken Sie auf Nach dem besten Treiber für das Gerät suchen.
(empfohlen), und klicken Sie auf Weiter.
3. Legen Sie die Installations-CD in Ihr CD-ROM-Laufwerk ein. Wählen Sie
Geben Sie eine Position an und klicken dann auf Durchsuchen, um den
Driver-Ordner auf der CD ausfindig zu machen.
4. Wenn Sie dazu aufgefordert werden, legen Sie die Windows 98 SE-
Installations-CD ein und klicken auf OK. Geben Sie anschließend den Pfad
der Windows 98 SE-Installationsdateien ein, und klicken Sie auf OK.
5. Wenn der Hardware-Assistent den Treiber findet, klicken Sie auf Weiter.
6. Klicken Sie auf Fertig stellen, und starten Sie Ihren Computer neu.
Windows Me
1. Windows erkennt die ZyXEL G-360 automatisch. Wählen Sie Position des
Treibers angeben (Erweitert), und klicken Sie auf Weiter.
2. Legen Sie die Installations-CD in Ihr CD-ROM-Laufwerk ein. Wählen Sie
Nach dem besten Treiber für das Gerät suchen, und lassen Sie nur die
Option Wechselmedien (Diskette, CD-ROM...) angekreuzt. Klicken Sie
anschließend auf Weiter.
3. Wenn der Hardware-Assistent den Treiber findet, klicken Sie auf Weiter.
4. Klicken Sie auf Fertig stellen, und starten Sie Ihren Computer neu, wenn
Sie dazu aufgefordert werden.

DEUTSCH
16
Windows 2000
1. Sobald Windows die ZyXEL G-360 automatisch erkennt, klicken Sie auf
Weiter.
2. Legen Sie die Installations-CD in Ihr CD-ROM-Laufwerk ein. Wählen Sie
Nach einem passenden Treiber für das Gerät suchen (empfohlen), und
klicken Sie auf Weiter.
3. Wählen Sie CD-ROM-Laufwerk, und klicken Sie auf Weiter.
4. Wenn der Hardware-Assistent den Treiber findet, klicken Sie auf Weiter.
5. Falls die Meldung Digitale Signatur nicht gefunden erscheint, klicken Sie
auf Ja, um fortzufahren.
6. Klicken Sie auf Beenden. Daraufhin erscheint ein Begrüßungsbildschirm.
Windows XP
1. Windows erkennt die ZyXEL G-360 automatisch. Wählen Sie Software
von einer Liste oder bestimmten Quelle installieren (für
fortgeschrittene Benutzer), und klicken Sie auf Weiter.
2. Legen Sie die Installations-CD in Ihr CD-ROM-Laufwerk ein. Wählen Sie
Diese Quellen nach dem zutreffendsten Treiber durchsuchen, und
lassen Sie nur die Option Wechselmedien durchsuchen (Diskette, CD,...)
angekreuzt. Klicken Sie anschließend auf Weiter.
3. Obwohl möglicherweise die folgende Meldung angezeigt wird, die vor
einem nicht funktionierenden System nach dem Fortfahren warnt, können
Sie auf Installation fortsetzen klicken. Sie können den Treibern von
ZyXEL problemlos vertrauen

DEUTSCH
17
4. Klicken Sie auf Beenden. Daraufhin erscheint ein Begrüßungsbildschirm.
4 Installation des ZyXEL-Hilfsprogramms für
eine drahtlose Kommunikation
Die Installation ist für alle Windows-Versionen sehr ähnlich. Falls nicht gesondert
erwähnt, beziehen sich die folgenden Bildschirme auf Windows 2000.
1. Nachdem der Treiber erfolgreich installiert wurde, legen Sie bitte noch
einmal die CD in das CD-ROM-Laufwerk Ihres Computers ein. Die CD
startet automatisch. Suchen Sie andernfalls die Date setup.exe und klicken
Sie diese doppelt an.
2. Wählen Sie Ihre Sprache und
klicken dann auf OK.
3. Klicken Sie auf
Installationshilfsprogramm,
um die Installation zu starten.
4. Ein Begrüßungsbildschirm wird angezeigt. Klicken Sie auf Weiter.

DEUTSCH
18

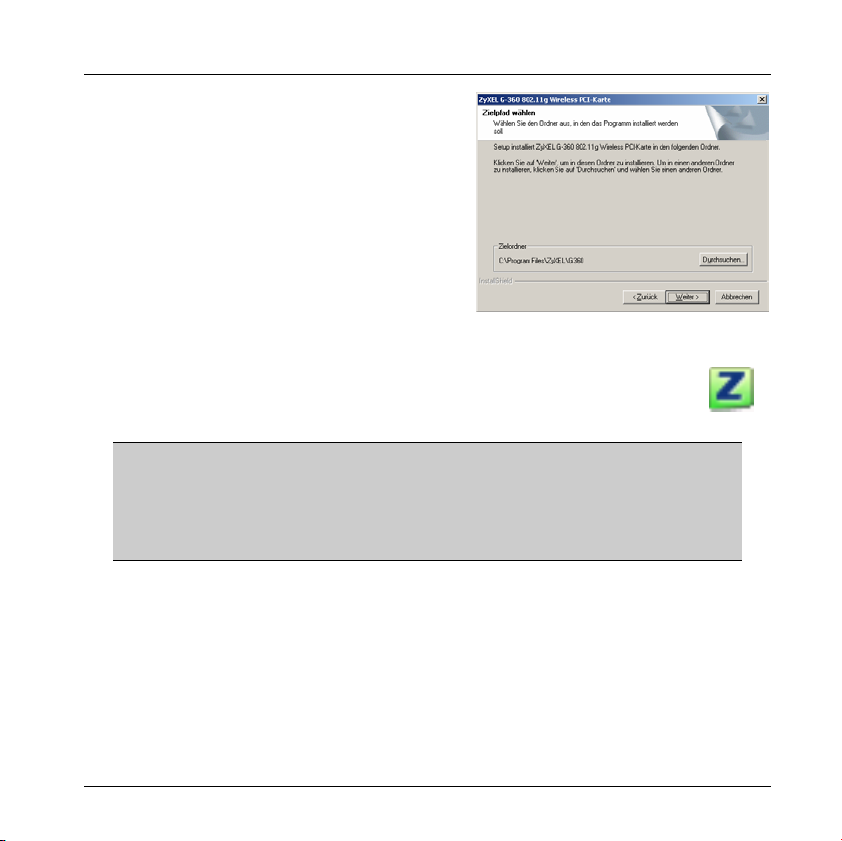

5. Klicken Sie auf Weiter, um den
vorgegebenen Zielordner zu
bestätigen oder klicken Sie auf
Durchsuchen,um einen anderen
Ordner auszuwählen.
6. Klicken Sie auf Fertigstellen, um den Computer neu zu starten.
Nachdem Sie den ZyXEL G-360 eingesteckt haben und den Treiber und
das ZyXEL G-360-Hilfsprogramm installiert haben, erscheint ein Symbol
in der Taskleiste.
)Wenn das ZyXEL Utility Symbol angezeigt wird, ist die
ZyXEL G-360 ordnungsgemäß installiert. Bitte lesen Sie in der
ZyXEL Bedienungsanleitung nach, um Informationen über
das Konfigurieren der ZyXEL G-360 zu erhalten.
