Zzipp ZZMXBTR4 User manual

MANUALE D’USO USER MANUAL
MIXER AUDIO AUDIO MIXER
ZZMXBTR4
ZZMXBTR6
LEVEL
GAIN
MIC / LINE MIC / LINEMIC / LINE MIC / LINE
HI
LOW
AUX
FX
LEVEL
GAIN
HI
LOW
AUX
FX
PEAK PEAK
MIN MAXMIN MAX
-15 +15-15 +15
-15 +15-15 +15
0 10 0 10
0 10 0 10
1 2
LEVEL
GAIN
HI
LOW
AUX
FX
LEVEL
GAIN
HI
LOW
AUX
FX
PEAK PEAK PEAK
MIN MAXMIN MAX
-15 +15-15 +15
-15 +15-15 +15
0 10 0 10
0 10 0 10
3 4
MIN MAX
-15 +15
-15 +15
0 10
0 10
5/6
USB
1 2 3 4 5/6
PARAMETER
DSP SELECT
MODE
DIGITAL MP3 PLAYER
EQ
  POWER
MIN MAX
0 10 0 10
+6
+3
0
-3
-10
FX PHONES MAIN
AUX
REC
PHANTOM
+48V
POWER
CH5/6
USB
MAIN
L R
PHONES
L /
MONO
R
01 HALL1
02 HALL2
03 ROOM1
04 ROOM2
05 REVERB + DELAY
06 125 mS DELAY
07 175 mS DELAY
08 225 mS DELAY
09 285 mS DELAY
10 560 mS DELAY
11 860 mS DELAY
12 1000 mS DELAY
13 1400 mS DELAY
14 800 mS PINGPONG DELAY
15 1000 mS PINGPONG DELAY
16 1400 mS PINGPONG DELAY
FX

2
Grazie per avere acquistato un pro-
dotto ZZIPP.
Leggere attentamente quanto ripor-
tato in questo manuale
per comprendere il funzionamento
dell’apparecchio e utilizzarlo nel
migliore dei modi.
Conservare in luogo sicuro queste
istruzioni in modo da poterle riutiliz-
zare all’occorrenza.
Thanks for purchasing this ZZIPP
product, please read this instruction
carefully to understand how to ope-
rate the product correctly. Please
store this instruction in a safe place
after reading as a reference in the
future.
Per ridurre il rischio di shock elettri-
ci non rimuovere coperchio e laterali.
Per le riparazioni rivolgersi sempre a
personale qualificato.
Per ridurre il rischio di incendio e
shock elettrici non esporre l’appa-
recchio a umidità e a contatto diretto
con liquidi.
To reduce the risk of electric shock,
do not remove the cover or the side.
Always contact qualified personnel
for repairs.
To reduce the risk of fire and electric
shock, do not expose the appliance
to moisture and direct contact with
liquids.
ISTRUZIONI SULLA SICUREZZA SAFETY INSTRUCTIONS

3
CARATTERISTICHE DEL SISTEMA
•DSP integrato a 16 bit.
•Connettività Bluetooth.
•Lettore mp3 integrato con USB.
•Possibilità di registrare e riprodurre
file audio da PC/MAC tramite con-
nessione USB.
•2/4 ingressi mocrofonici.
•1 ingresso stereo line.
•Equalizzatore a 3 bande su ogni
canale.
•Indicatore di livello master.
•Alimentazione phantom +48V.
•Potenziometri sigillati resistenti
alla polvere.
•Robusto case in acciaio.
•Alimentatore multivoltaggio utiliz-
zabile in tutto il mondo.
FEATURES
•Integrated 16-bit DSP.
•Bluetooth connectivity.
•integrated MP3 player with USB.
•Possibility to record and play audio
files from PC / MAC via USB con-
nection.
•2/4 mophophone inputs.
•1 stereo line input.
•3-band equalizer on each channel.
•Master level indicator.
•+ 48V phantom power supply.
•Dust-resistant sealed pots.
•Sturdy steel case.
•Multivoltage power supply usable
all over the world.
ZZMXBTR4 ZZMXBTR6
LEVEL
GAIN
MIC / LINE MIC / LINEMIC / LINE MIC / LINE
HI
LOW
AUX
FX
LEVEL
GAIN
HI
LOW
AUX
FX
PEAK PEAK
MIN MAXMIN MAX
-15 +15-15 +15
-15 +15-15 +15
0 10 0 10
0 10 0 10
1 2
LEVEL
GAIN
HI
LOW
AUX
FX
LEVEL
GAIN
HI
LOW
AUX
FX
PEAK PEAK PEAK
MIN MAXMIN MAX
-15 +15-15 +15
-15 +15-15 +15
0 10 0 10
0 10 0 10
3 4
MIN MAX
-15 +15
-15 +15
0 10
0 10
5/6
USB
1 2 3 4 5/6
PARAMETER
DSP SELECT
MODE
DIGITAL MP3 PLAYER
EQ
  POWER
MIN MAX
0 10 0 10
+6
+3
0
-3
-10
FX PHONES MAIN
AUX
REC
PHANTOM
+48V
POWER
CH5/6
USB
MAIN
L R
PHONES
L /
MONO
R
01 HALL1
02 HALL2
03 ROOM1
04 ROOM2
05 REVERB + DELAY
06 125 mS DELAY
07 175 mS DELAY
08 225 mS DELAY
09 285 mS DELAY
10 560 mS DELAY
11 860 mS DELAY
12 1000 mS DELAY
13 1400 mS DELAY
14 800 mS PINGPONG DELAY
15 1000 mS PINGPONG DELAY
16 1400 mS PINGPONG DELAY
FX
LEVEL
PARAMETER
DSP SELECT
MODE
DIGITAL MP3 PLAYER
EQ
  POWER
GAIN
PHANTOM PHONES
POWER
CH3/4
USB
+48V
HI
LOW
AUX
FX
LEVEL
GAIN
HI
LOW
AUX
FX
PEAK PEAK PEAK
MIN MAX
MIN MAX
MIN MAXMIN MAX
-15 +15-15 +15-15 +15
-15 +15-15 +15-15 +15
0 10 0 10 0 10
0 10 0 10 0 10 0 10 0 10
+6
+3
0
-3
-10
1 2
1 2
FX PHONES MAIN
MAIN
L R
R
AUX
3/4
USB
3/4
REC
L /
MONO
MIC / LINEMIC / LINE
01 HALL1
02 HALL2
03 ROOM1
04 ROOM2
05 REVERB+ DELAY
06 125mS DELAY
07 175mS DELAY
08 225mS DELAY
09 285mS DELAY
10 560mS DELAY
11 860mS DELAY
12 1000mS DELAY
13 1400mS DELAY
14 800mS PINGPONG DELAY
15 1000mS PINGPONG DELAY
16 1400mS PINGPONG DELAY
FX
ZZMXBTR4

4
INGRESSI
1) Ingresso MIC/LINE
Per il collegamento di un mi-
crofono tramite connessione
XLR o per il collegamento di
sorgenti audio con connessio-
ni Jack sbilanciate.
2) Alimentazione phantom
Attiva la tensione 48V sui
canali microfonici per l’ali-
mentazione dei microfoni che
richiedono la phantom power.
3) GAIN.
Regola il livello in ingresso
del canale. Se il livello è trop-
po alto l’indicatore di picco si
illumina.
4) ALTI.
Controllo di equalizzazione
per le alte frequenze +/-15dB
@ 12KHz.
5) BASSI.
Controllo di equalizzazione
per le basse frequenze +/-
15dB @ 80Hz.
6) FX.
Controlla la quantità di
segnale che va dal canale
all’unità multi effetto. Sul
cnale stereo i due bus L ed R
vengono sommati in mono.
7) LIVELLO.
Regola il volume del singolo
canale.
INPUTS
1) MIC input.
For connecting a microphone
via XLR connection.
For connecting audio sources
with unbalanced Jack con-
nections.
2) Phantom power
provide 48V power to MIC
input for the microphones
that need it.
3) GAIN.
Adjust the channel input le-
vel. If the level is too high, the
peak indicator lights up.
4) HIGH.
Equalization control for
high frequencies +/- 15dB @
12KHz.
5) LOW.
Equalization control for low
frequencies +/- 15dB @ 80Hz.
6) FX.
Check the amount of signal
going from the channel to the
multi-effect unit. On the ste-
reo channel the two buses L
and R are summed in mono.
7) LEVEL.
Adjust the volume of the sin-
gle channel.
LEVEL
PARAMETER
DSP SELECT
MODE
DIGITAL MP3 PLAYER
EQ
  POWER
GAIN
PHANTOM
PHONES
POWER
CH3/4
USB
+48V
HI
LOW
AUX
FX
LEVEL
GAIN
HI
LOW
AUX
FX
PEAK
PEAK PEAK
MIN MAX
MIN MAX
MIN MAX
MIN MAX
-15 +15-15 +15
-15 +15
-15 +15-15 +15
-15 +15
0 10
0 10 0 10
0 10
0 10 0 10 0 10 0 10
+6
+3
0
-3
-10
1
2
1
2
FX PHONES MAIN
MAIN
L R
R
AUX
3/4
USB
3/4
REC
L /
MONO
MIC / LINE
MIC / LINE
01 HALL1
02 HALL2
03 ROOM1
04 ROOM2
05 REVERB + DELAY
06 125 mS DELAY
07 175 mS DELAY
08 225 mS DELAY
09 285 mS DELAY
10 560 mS DELAY
11 860 mS DELAY
12 1000 mS DELAY
13 1400 mS DELAY
14 800 mS PINGPONG DELAY
15 1000 mS PINGPONG DELAY
16 1400 mS PINGPONG DELAY
FX
ZZMXBTR4
1
2
3
4
5
6
7

5

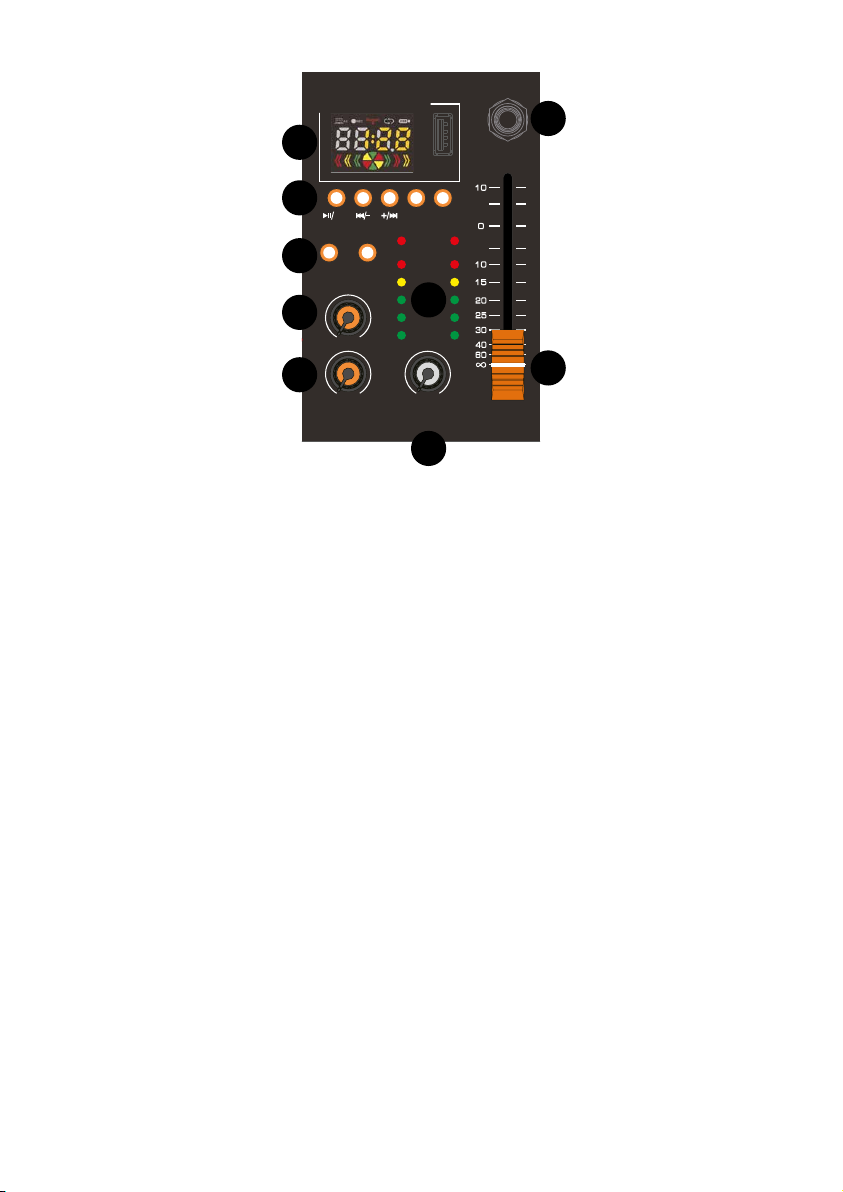

PANNELLO PRINCIPALE
1) DISPLAY DI CONTROLLO
permette di gestire il lettore mp3 e
visualizza l’effetto DSP selezionato.
2) PULSANTI LETTORE MP3
Per la gestione e il controllo del letto-
re mp3/Bluetooth.
3) PULSANTI SELEZIONE EFFETTI
Permettono di selezionare uno dei 16
effetti DSP integrati nel mixer.
4) PARAMETER
Regola la profondità o la velocità
dell’effetto selezionato.
5) FX
Regola il volume dell’effetto.
6) PHONES
Regola il volume dell’uscita cuffie.
7) MAIN
Controlla il livello dell’uscita principale.
8) AUX
Controlla il livello dell’uscita ausiliaria.
9) VU METER
Indica il livello dell’uscita principale.
MAIN PANEL
1) CONTROL DISPLAY
Manage the mp3 player and view the
selected DSP effect.
2) MP3 PLAYER BUTTONS
For setting and control of the mp3 /
Bluetooth player.
3) EFFECTS SELECTION BUTTONS
Select one of the 16 DSP effects built
into the mixer.
4) PARAMETER
Adjust the depth or speed of the se-
lected effect.
5) FX
Adjust the volume of the effect.
6) PHONES
Adjust the volume of the headphone
output.
7) MAIN
Adjust the level of the main output.
8) AUX
Adjust the level of the auxiliary output.
9) VU METER
Indicates the level of the main output.
LEVEL
PARAMETER
DSP SELECT
MODE
DIGITAL MP3 PLAYER
EQ
  POWER
GAIN
PHANTOM PHONES
POWER
CH3/4
USB
+48V
HI
LOW
AUX
FX
LEVEL
GAIN
HI
LOW
AUX
FX
PEAK PEAK PEAK
MIN MAX
MIN MAX
MIN MAXMIN MAX
-15 +15-15 +15-15 +15
-15 +15-15 +15-15 +15
0 10 0 10 0 10
0 10 0 10 0 10
0 10 0 10
+6
+3
0
-3
-10
1 2
1 2
FX PHONES MAIN
MAIN
L R
R
AUX
3/4
USB
3/4
REC
L /
MONO
MIC / LINEMIC / LINE
01 HALL1
02 HALL2
03 ROOM1
04 ROOM2
05 REVERB + DELAY
06 125 mS DELAY
07 175 mS DELAY
08 225 mS DELAY
09 285 mS DELAY
10 560 mS DELAY
11 860 mS DELAY
12 1000 mS DELAY
13 1400 mS DELAY
14 800 mS PINGPONG DELAY
15 1000 mS PINGPONG DELAY
16 1400 mS PINGPONG DELAY
FX
ZZMXBTR4
1
2
3
4
5
6
7
8
9

6
FUNZIONAMENTO LETTORE MP3
COLLEGAMENTO BLUETOOTH
1. Premere il tasto MODE per sele-
zionarela funzionalità bluetooth.
Il display mostra “BT”, e l’icona
bluetooth del display lampeggia.
2. Sul dispositivo destinato alla tra-
smissione cercare tra i dispositivi
bluetooth da accoppiare KG-04M
e selezionarlo. Quando l’accoppia-
mento dei dispositivi è avvenuto
sul display “BT” smette di lam-
peggiare.
FUNZIONI DEI TASTI
Premere questo tasto per
iniziare o interrompere la
riproduzione.
Con la pressione rapida,
passa al brano precedente.
Con una pressione prolunga-
ta, riduce il volume.
Con la pressione rapida,
passa al brano successivo.
Con una pressione prolunga-
ta aumenta il volume.
Permette di selezionare la
modalità di funzionamento
tra USB, REC (registrazione)
e BT (Bluetooth).
Attiva uno dei 6 preset di
equalizzazione (Normal,
Rock, Pop, Classic, Jazz,
Country).
EQ è utilizzabile solo in mo-
dalità lettore mp3 da USB
MP3 PLAYER OPERATION
BLUETOOTH CONNECTION
Press the MODE button to select the
Bluetooth function. The display shows
“BT”, and the bluetooth icon on the
display flashes.
On the device intended for transmis-
sion, search for the KT-04UP or KT-
06UP bluetooth devices to be paired
and select it. When the pairing of the
devices has occurred a sound signal
will be heard.
KEY FUNCTIONS
Press this button to start or
stop playback.
With quick pressure, go to
the previous song. With a
long press, it reduces the
volume.
With quick pressure, go to
the next song. With a long
press the volume increases.
Select the operating mode
between USB, REC (recor-
ding) and BT (Bluetooth).
There are 6 kinds of sound
effects, (Normal, Rock, Pop,
Classic, Jazz, Country).
EQ run only in USB player
mode.

7
REGISTRAZIONE USB
Premere MODE finchè il display non
visualizza REC.
Premere per iniziare la regi-
strazione. Ora il display mostra la
durata della registrazione. Premere
nuovamente per interrompere la
registrazione.
Premere MODE per uscire dalla mo-
dalità di registrazione.
COLLEGAMENTO AL PC
Connettere il mixer al computer tra-
mite un cavo USB (TIPO A-> TIPO A)
Il mixer entrerà automaticamente in
modalità scheda audio.
Alla prima connessione con il compu-
te, il PC installerà automaticamente i
driver. Attendere che il computer ter-
mini l’installazione prima di utilizzare
il mixer.
USB RECORDING
Press MODE until the display shows
REC.
Press to start recording. Now the
display shows the recording duration.
Press again to stop recording.
Press MODE to exit the recording
mode.
CONNECTION TO THE PC
Connect the mixer to the computer via
a USB cable (TYPE A-> TYPE A)
The mixer will automatically enter
sound card mode.
At the first connection with the com-
puter, the PC will automatically install
the drivers. Wait for the computer to
complete the installation before using
the mixer.

The declaration of conformity in the form
complete can be found at the company:
Zzipp Group S.p.a.
or available online at the site:
zzippgroup.com
Consult the competent authorities for informa-
tion on authorizations or possible restrictions
before using the device.
Zzipp Group S.p.a.
Via Caldevigo 23/d, 35042 Este (PD)
Tel. [phone]
zzippgroup.com
La dichiarazione di conformità in forma com-
pleta è reperibile presso la società:
Zzipp Group S.p.a.
o disponibile on line al sito:
zzippgroup.com
Consultare le autorità competenti per infor-
mazioni su autorizzazioni o possibili restrizioni
prima di usare il dispositivo.
