2E GAMING SPARGO NEO User manual

RU
UA
EN
КЕРІВНИЦТВО ПО ВИКОРИСТАННЮ
КОМП’ЮТЕРНОГО КОРПУСА
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
КОМПЬЮТЕРНОГО КОРПУСА
COMPUTER CASE OPERATION GUIDE
2E GAMING SPARGO NEO 2EGX910N

2
UA
Виріб: комп’ютерний корпус.
Призначення: для розміщення компонентів системи персонального комп’ютера.
Модель: 2E-GX910N.
СПЕЦИФІКАЦІЯ
Вид Mid Tower
Матеріал Пластик, сталь (0.5 мм), загартоване скло
Материнські плати ATX, Micro ATX, Mini ITX
Зовнішні відсіки 5.25’’ немає
Внутрішні відсіки 2.5’’ 1 (2) шт.
Внутрішні відсіки 3.5’’ 2 (1) шт.
Слоти розширення 7 шт.
Вентилятори опціонально, мм
Передня панель: 3х 120 / 140
Бічна панель: немає
Задня панель: 1x 120
Верхня панель: 2х 120 / 140
Радіатори опціонально, мм
Передня панель: 120 / 240 / 280 / 360
Бічна панель: немає
Задня панель: 120
Верхня панель: 120 / 240
Вентилятори встановлені, мм
Передня панель: немає
Бічна панель: немає
Задня панель: 1x 120 MOLEX
Верхня панель: немає
Розніми, кнопки, індикатори 2xUSB 3.0, 1xUSB 2.0,HD AUDIO+MIC, Power,
Reset, LED, HDD LED, ARGB стрічка
Блок живлення, Вт / розміщення Немає / знизу
Пиловий фільтр 2 шт (верхня/нижня панелі)
Максимальна довжина VGA, мм 300
Висота CPU кулера, мм 160
Розмір (ШхВхГ), мм 205 x 448 x 357
Розмір пакування (ШхВхГ), мм 265 x 427 x 497
Вага без пакування, кг 3,7
Вага з пакуванням, кг 4,7
Країна виробник Китай
Гарантія 12 місяців

3
UA
ОПИС
1. - ARGB .
2. () () - .
3. .
4. - .
5. 120 ARGB ( ).
* Зовнішній вигляд та комплектація виробу може бути доповнені чи змінені, з метою його
вдосконалення чи поліпшення якості товару.
КОМПЛЕКТАЦІЯ
№ Назва Кількість шт.
Гвинти для закріплення материнської
плати та SSD 2,5’’ 18
Шестигранні гвинти (для блока живлення) 4
Мідний циліндр (для материнської плати) 3
Гвинти для закріплення HDD 3,5’’ 6
Стяжки (для закріплення кабелів) 4
Гвинт для встановлення HDD, гумове кільце для
встановлення HDD, гвинт для закріплення HDD 3 | 4 | 1
4
1
5
2
3

4
UA
Демонтаж панелей корпусу.
1. Бічна (ліва) панель-вікно (загартоване скло). Закріплена гвинтами (4 шт). Щоб демонту-
вати панель, необхідно відкрутити гвинти та акуратно зняти панель.
2. Бічна (права) панель (метал). Закріплена гвинтами (2 шт) із задньої сторони корпусу.
Щоб демонтувати панель, необхідно відкрутити гвинти та акуратно зняти панель.
3. Передня панель зафіксована із внутрішньої сторони пластиковим кріпленням (зажими).
При натисканні, вони звільняються із отворів. Для того, щоб демонтувати панель, необ-
хідно потягнути за її нижню частину, притримуючи корпус. Коли зажими від’єдняються
із отвору (клацнуть), панель - знята.
Встановлення материнської плати
1. Визначити місце розположення материнської плати.
2. Розмістити так, щоб доступ до зовнішніх рознімів був із зворотньої сторони корпусу.
3. Встановлення материнської плати.
4. Закріпити за допомогою гвинтів для материнської плати.
ВСТАНОВЛЕННЯ КОМПОНЕНТІВ СИСТЕМИ

5
UA
Встановлення відеокарти (VGA).
1. Місце положення слотів розширення - на задній панелі. Демонтувати відсік (ки) для
розміщення відеокарти.
2. Встановити та закріпити відеокарту на відведене місце.
Встановлення блоку живлення.
1. Розміщення блоку живлення в нижній частині корпуса.
2. Встановіть блок живлення зі сторони правої частини корпусу.
3. Закріпити блок живлення за допомогою гвинтів із сторони задньої панелі.
Встановлення SSD (відсік 2,5’’).
1. Визначити місця встановлення SSD в корпусі.
2. Розмістити SSD відповідно до місць закріплення.
3. Зафіксуйте SSD за допомогою гвинтів.

6
UA
Встановлення HDD (відсік 3,5’’).
1. Визначити місця встановлення HDD в корпусі.
2. Розмістити HDD відповідно до місць закріплення.
3. Зафіксуйте HDD за допомогою гвинтів.
Розніми, кнопки, індикатори.
Встановлення вентиляторів.
1. Місце для встановлення вентиляторів на передню панель (А).
2. Місце для встановлення вентилятора на задню панель (В).
3. Місце для встановлення вентилятора на задню панель (В). В корпусі вбудовано 1х120мм
ARGB (MOLEX) вентилятор на задній панелі.
A
B
A B C D E F G H
Power
Button
Reset
Button
Power
LED
HDD
LED USB 3.0 USB 2.0 Headphone
Jack
Microphone
Jack

7
UA
K
УСЛОВИЯ ЭКСПЛУАТАЦИИ И МЕРЫ ПРЕДОСТОРОЖНОСТИ
1) Убедитесь в наличие всех необходимых деталей, перед началом эксплуатации.
2) В процессе осуществления сборки, используйте перчатки, чтобы не повредить руки.
3) Не применяйте сверх усилий для закрепления компонентов, чтобы не повредить корпус
или крепления.
4) Убедитесь в том, что все составляющие изделия исправны и корректно функционируют.
5) Не используйте для ухода за изделием абразивные, отбеливающие чистящие средства,
чтобы избежать царапин и повреждений на поверхности.
6) Хранить и эксплуатировать в недоступном для детей и животных месте.
ХРАНЕНИЕ, ТРАНСПОРТИРОВКА И УТИЛИЗАЦИЯ
1) Транспортируйте изделие в оригинальной упаковке, чтобы избежать повреждений.
2) Если в корпусе уже установлены комплектующие, проверьте, насколько прочно они
закреплены, либо демонтируйте их и приготовьте корпус к перемещению.
3) Избегайте попадания влаги и воды на поверхность или во внутрь корпуса, чтобы
предотвратить коррозию материала.
4) Утилизируйте корпус и упаковочный материал согласно правил утилизации в вашей
стране.

8
RU
Изделие: компьютерный корпус.
Назначение: для размещения компонентов системы персонального компьютера.
Модель: 2E-GX910N.
СПЕЦИФИКАЦИЯ
Тип Mid Tower
Материал Пластик, сталь (0.5 мм), закаленное стекло
Материнские платы ATX, Micro ATX, Mini ITX
Внешние отсеки 5.25’’ нет
Внутренние отсеки 2.5’’ 1 (2) шт.
Внутренние отсеки 3.5’’ 2 (1) шт.
Слоты расширения 7 шт.
Вентиляторы (опционально), мм
Передняя панель: 3х 120 / 140
Боковая панель: нет
Задняя панель: 1x 120
Верхняя панель: 2х 120 / 140
Радиаторы опционально, мм
Передняя панель: 120 / 240 / 280 / 360
Боковая панель: нет
Задняя панель: 120
Верхняя панель: 120 / 240
Вентиляторы установленные, мм
Передняя панель: нет
Боковая панель: нет
Задняя панель: 1x 120 MOLEX
Верхняя панель: нет
Разъемы, кнопки, индикаторы 2xUSB 3.0, 1xUSB 2.0,HD AUDIO+MIC, Power, Reset,
LED, HDD LED, ARGB лента
Блок питания, Вт Нет/нижнее расположении
Пылевой фильтр 2 шт (верхняя/нижняя панели)
Максимальная длина VGA, мм 300
Высота CPU кулера, мм 160
Размеры (ШxВxГ), мм 205 x 448 x 357
Размеры упаковки (ШxВxГ), мм 265 x 427 x 497
Вес без упаковки, кг 3,7
Вес с упаковкой, кг 4,7
Страна производитель Китай
Гарантия 12 месяцев

9
RU

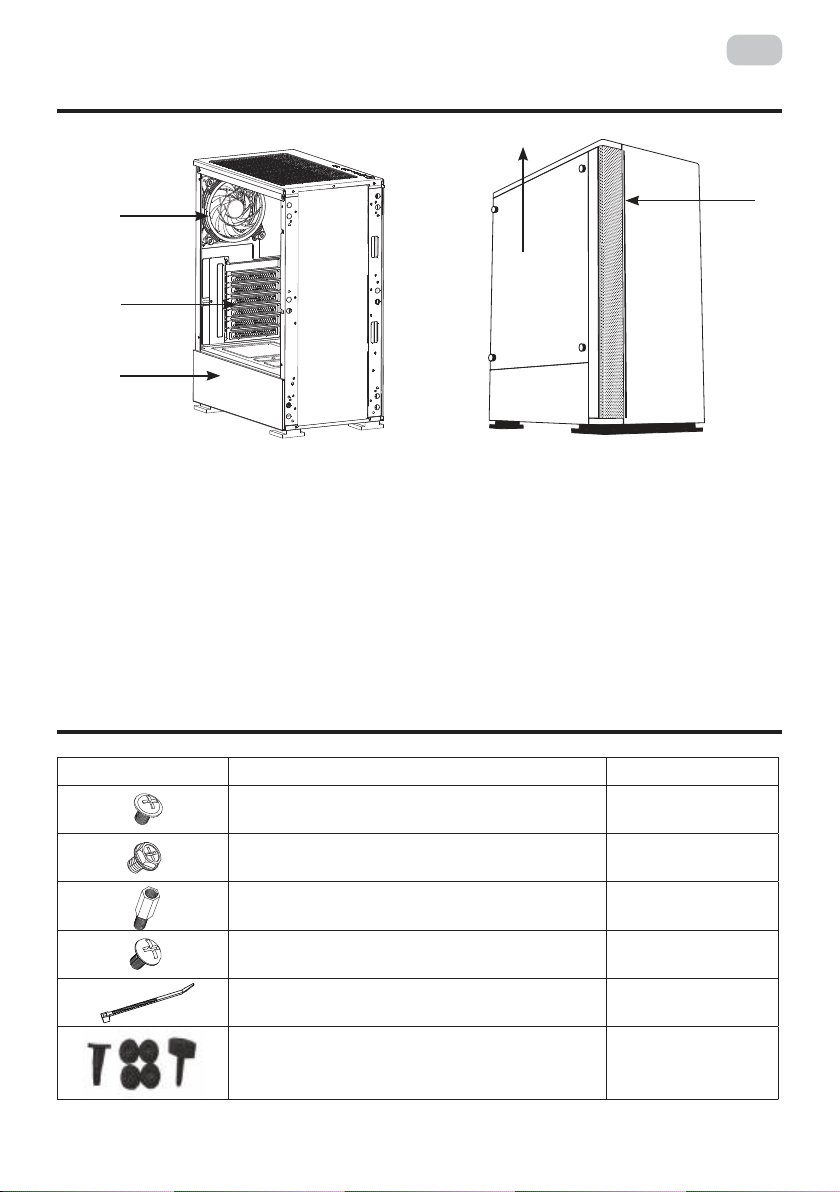

ОПИСАНИЕ
* Внешний вид и комплектация товара могут быть дополнены или изменены с целью его усовершен-
ствования или улучшения качества товара.
1. – ARGB .
2. () () – .
3. .
4. - .
5. 120 ARGB ( ).
4
1
5
2
3
КОМПЛЕКТАЦИЯ
№ Название Количество шт.
Винты для фиксации материнской платы
и SSD 2,5’’ 18
Шестигранные винты для блока питания 4
Медный цилиндр (для материнской платы) 3
Винты для фиксации HDD 3,5’’ 6
Стяжки для закрепления кабелей 4
Винт для установки HDD, резиновое кольцо для
установки HDD, винт для закрепления HDD 3 | 4 | 1

10
RU
Демонтаж панелей корпуса.
1. Боковая (левая) панель-окно (закаленное стекло). Закреплена винтами (4 шт.). Для
демонтажа панели необходимо открутить винты и аккуратно снять панель.
2. Боковая (правая) панель (металл). Закреплена винтами (2 шт.) с тыльной стороны кор-
пуса. Для демонтажа панели необходимо открутить винты и аккуратно снять панель.
3. Передняя панель зафиксирована с внутренней стороны пластиковыми керплениями
(зажимы). При нажатии они освобождаются из отверстий. Для того чтобы демонтиро-
вать панель, необходимо потянуть за ее нижнюю часть, придерживая корпус. Когда
зажимы отсоединяются из отверстия (щелкнут), панель – снята.
Установка материнской платы.
1. Определить место расположения материнской платы.
2. Разместить таким образом, чтобы доступ к внешним разъемам был со стороны задней
панели.
3. Установка материнской платы.
4. Закрепить при помощи винтов для материнской платы.
УСТАНОВКА КОМПОНЕНТОВ СИСТЕМЫ

11
RU

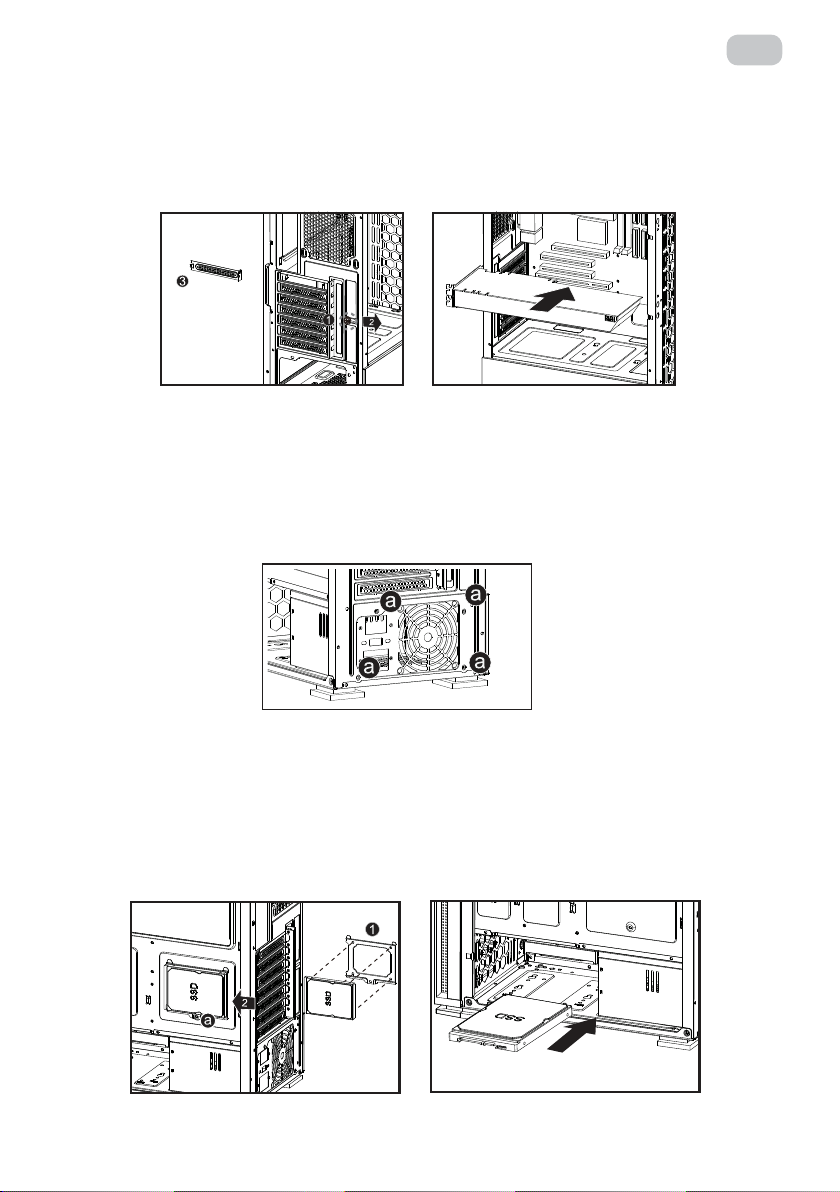

Установка видеокарты (VGA).
1. Расположение слотов расширения - на задней панели. Удалить отсек (ки) для размеще-
ния видеокарты.
2. Установить и закрепить видеокарту на выделенное место.
Установка блока питания.
1. Расположение блока питания в нижней части корпуса.
2. Установите блок питания с правой стороны корпуса.
3. Зафиксировать блок питания при помощи винтов со стороны задней панели корпуса.
Установка SSD (отсек 2,5’’).
1. Определить места расположения SSD в корпусе.
2. Разместить SSD в правильное положение относительно мест фиксации.
3. Зафиксировать SSD при помощи винтов.

12
RU
Разъемы, кнопки, индикаторы.
A B C D E F G H
Power
Button
Reset
Button
Power
LED
HDD
LED USB 3.0 USB 2.0 Headphone
Jack
Microphone
Jack

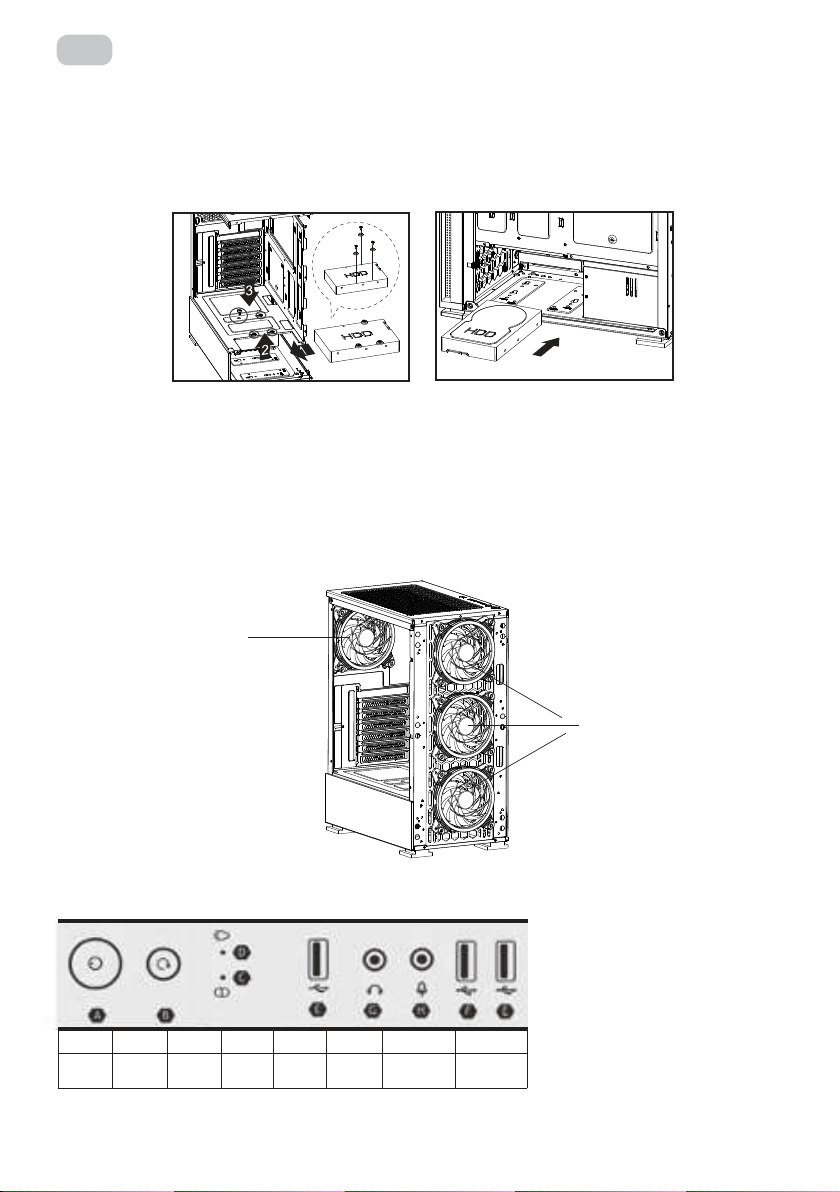

Установка HDD (отсек 3,5’’).
1. Определить места расположения HDD в корпусе.
2. Разместить HDD в правильное положение относительно мест фиксации.
3. Зафиксировать HDD при помощи винтов.
Установка вентиляторов.
1. Место для установки вентиляторов на переднюю панель (А).
2. Место для установки вентилятора на заднюю панель (В).
3. Место для установки вентилятора на заднюю панель (В). В корпусе установлен 1х120мм
ARGB (MOLEX)вентилятор на задней панели.
A
B

13
RU
УСЛОВИЯ ЭКСПЛУАТАЦИИ И МЕРЫ ПРЕДОСТОРОЖНОСТИ
1) Убедитесь в наличие всех необходимых деталей, перед началом эксплуатации.
2) В процессе осуществления сборки, используйте перчатки, чтобы не повредить руки.
3) Не применяйте сверх усилий для закрепления компонентов, чтобы не повредить корпус
или крепления.
4) Убедитесь в том, что все составляющие изделия исправны и корректно функционируют.
5) Не используйте для ухода за изделием абразивные, отбеливающие чистящие средства,
чтобы избежать царапин и повреждений на поверхности.
6) Хранить и эксплуатировать в недоступном для детей и животных месте.
ХРАНЕНИЕ, ТРАНСПОРТИРОВКА И УТИЛИЗАЦИЯ
1) Транспортируйте изделие в оригинальной упаковке, чтобы избежать повреждений.
2) Если в корпусе уже установлены комплектующие, проверьте, насколько прочно они
закреплены, либо демонтируйте их и приготовьте корпус к перемещению.
3) Избегайте попадания влаги и воды на поверхность или во внутрь корпуса, чтобы
предотвратить коррозию материала.
4) Утилизируйте корпус и упаковочный материал согласно правил утилизации в вашей
стране.

14
EN
Product: computer case.
Using: for placing components of personal computer system.
Model: 2E-GX910N.
SPECIFICATION
Type Mid Tower
Material Plastic, steel (0.5 mm), tempered glass
Motherboards ATX, Micro ATX, Mini ITX
External 5.25’’ non
Internal 2.5’’ 1 (2) pcs
Internal 3.5’’ 2 (1) pcs
Expansion slots 7 pcs
Optional fans, mm
Front panel: 3х 120 / 140
Side panel: non
Rear panel: 1x 120
Top panel: 2х 120 / 140
Radiators, mm
Front panel: 120 / 240 / 280 / 360
Side panel: non
Rear panel: 120
Top panel: 120 / 240
Included fans, mm
Front panel: non
Side panel: non
Rear panel: 1x 120 MOLEX
Top panel: non
I/O Ports, buttons, indicators 2xUSB 3.0, 1xUSB 2.0,HD AUDIO+MIC, Power, Reset,
LED, HDD LED, ARGB strip
Power supplier, W / place Non / on bottom
Dust lter 2 pcs (top / bottom panels)
Max VGA length, mm 300
CPU cooler height, mm 160
Size (WxHxL), mm 205 x 448 x 357
Package size (WxHxL), mm 265 x 427 x 497
Weight without package,kg 3,7
Weight with package,kg 4,7
County of origin Сhina
Warranty 12 months

15
EN
DISCRIPTION
* Appearance and equipment of item can be supplemented or modied for the purpose of the improvement
or for improvement of product quality.
1. Front panel - plastic with perforation and ARGB strip.
2. Side (left) panel (window) - tempered glass.
3. Place for the location of the power supply.
4. Rear panel - expansion slots.
5. 120mm ARGB fan built into the rear panel (location).
4
1
5
2
3
COMPLETE SET
№ Name of item Quantity, pcs
MB & SSD 2,5’’ screws 18
Hex Screws (to x PSU) 4
Copper Cylinder (for MB) 3
HDD 3,5’’ screws 6
Cable tie (for cable management) 4
Hard disk shelf screw, Hard disk shelf rubber ring,
Hard disk shelf hand screw 3 | 4 | 1

16
EN
SYSTEM COMPONENTS INSTALLATION
Remove case panels.
1. Side (left) panel-window (tempered glass). Fastened with screws (4 pcs.). To disassemble the
panel, it is necessary to unscrew the screws and carefully remove the panel.
2. Side (right) panel (metal). It is xed with screws (2 pcs.) from the back of the case. To
dismantle the panel, it is necessary to unscrew the screws and carefully remove the panel.
3. The front panel is xed from the inside with plastic fasteners (clips). When pressed, they are
released from the holes. In order to dismantle the panel, it is necessary to pull its lower part,
holding the case. When the clips detach from the hole (click), the panel is removed.
Motherboard installation.
1. Determine the location of the motherboard.
2. Position so that the external connectors are accessible from the rear panel.
3. Motherboard installation.
4. Fix with MB screws.

17
EN
VGA installation.
1. Expension slots on rear plate of chassis. Remove related PCI bay.
2. Insert & x VGA to proper position.
Power supply installation.
1. PSU Space at bottom of chassis.
2. Insert PSU from right side of chassis to the proper position.
3. Fix with hex screw from rear plate.
SSD installation (2,5’’ bay).
1. Determine the location of the SSD in the case.
2. Place the SSD in proper location.
3. Secure SSD with screws.

18
EN
I/O Ports, buttons, indicators.
A B C D E F G H
Power
Button
Reset
Button
Power
LED
HDD
LED USB 3.0 USB 2.0 Headphone
Jack
Microphone
Jack
HDD installation (2,5’’ bay).
1. Determine the location of the HDD in the case.
2. Place the HDD in proper location.
3. Secure HDD with screws.
Fans Installation.
1. Front fan installation (А).
2. Rear fan installation (В).
3. Rear fan installation (В). 1x120mm ARGB (MOLEX) fan is installed in the case on the rear
panel.
A
B

19
EN
OPERATING CONDITIONS AND PRECAUTIONS
1) Ensure that you have all the necessary parts before start to use case.
2) It`s important to use gloves during assembling and prevent injures of your hands.
3) Don`t use additional eorts when you x components to prevent damage of case or case
mounting.
4) Make sure that all components of the product are intact and functioning properly.
5) Do not use abrasive, whitening cleaners to clean the product to avoid scratches and surface
damage.
6) Store and operate out of the reach of children and pets.
STORAGE, TRANSPORTATION AND UTILISATION
1) Transportation of product in original packing to avoid damages.
2) If components are already were installed in cases, please check how securely they are xed
or remove it before preparation of case for transportation.
3) Avoid contact with moisture or water on the surface or inside of case to prevent corrosion
of material.
4) Utilization of case and it`s packing in accordance with utilization regulations in your country.

ГАРАНТІЙНИЙ ТАЛОН
Шановний Покупець! Вітаємо Вас з придбанням компютерного
корпусу торговельної марки 2Е, який був розроблений та виго-
товлений у відповідності до найвищих стандартів якості, та дякує-
мо Вам за те, що Ви обрали саме цей виріб.
Просимо Вас зберігати талон протягом гарантійного періоду. При
купівлі виробу вимагайте повного заповнення гарантійного талону.
1. Гарантійне обслуговування здійснюється лише за наявності правильно і чітко заповне-
ного оригінального гарантійного талону, у якому вказані: модель виробу, дата продажу,
серійний номер, термін гарантійного обслуговування, та печатки фірми-продавця.*
2. Виріб призначений для використання у споживчих цілях. У разі використання виробу в
комерційній діяльності продавець/виробник не несуть гарантійних зобов`язань, сервіс-
не обслуговування виконується на платній основі.
3. Гарантійний ремонт виконується впродовж терміну, вказаного в гарантійному талоні
на виріб, в уповноваженому сервіс-центрі на умовах та в строки, визначені чинним
законодавством України.
4. Виріб знімається з гарантії у випадку порушення споживачем правил експлуатації,
викладених в інструкції з виробу.
5. Виріб знімається з гарантійного обслуговування у випадках:
• використання не за призначенням та не у споживчих цілях;
• механічні пошкодження;
• пошкодження, що виникли у наслідок потрапляння всередину виробу сторонніх
предметів, речовин, рідин, комах;
• пошкодження, що викликані стихійними лихами (дощем, вітром, блискавкою та
ін.), пожежею, побутовими факторами (надмірна вологість, запиленість, агресивне
середовище та ін.);
• пошкодження, що викликані невідповідністю параметрів живлення, кабельних
мереж державним стандартам та інших подібних факторів;
• при експлуатації обладнання в електромережі з відсутнім єдиним контуром
заземлення;
• при порушенні пломб встановлених на виробі;
• відсутності серійного номера пристрою, або неможливості його ідентифікувати.
6. Термін гарантійного обслуговування складає 12 місяців з дня продажу.
* Відривні талони на технічне обслуговування надаються авторизованим сервісним центром.
Комплектність виробу перевірено. Із умовами гарантійного
обслуговування ознайомлений, претензій не маю.
Підпис покупця __________________________________________________________________
Авторизований сервісний центр ІП «І-АР-СІ»
Адреса: вул. Марка Вовчка, 18-А, Київ, 04073, Україна
Тел.: 0 800 300 345; (044) 230 34 84; 390 55 12
www.erc.ua/service
This manual suits for next models
1
Table of contents
Languages:
Other 2E Enclosure manuals
Popular Enclosure manuals by other brands

Techly
Techly I-CASE SU-25-WN user manual

Hama
Hama USB 2.0 2.5" SATA HDD MAC Enclosure Operating instruction

Middle Atlantic Products
Middle Atlantic Products HDR Series instruction sheet

AFL
AFL OptiNID Duo Quickstart installation instructions

StorCase Technology
StorCase Technology DataExpress DE75i-A100 user guide

OBERON
OBERON 1074-SC-04-DOME installation guide
