2E GAMING VIRTUS NEO BLACK User manual

RU
UA
EN
КЕРІВНИЦТВО ПО ВИКОРИСТАННЮ
КОМП’ЮТЕРНОГО КОРПУСА
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
КОМПЬЮТЕРНОГО КОРПУСА
COMPUTER CASE OPERATION GUIDE
2E GAMING VIRTUS NEO BLACK 2EG3301N

2
UA
Виріб: комп’ютерний корпус.
Призначення: для розміщення компонентів системи персонального комп’ютера.
Модель: 2E-G3301N. Колір: чорний.
СПЕЦИФІКАЦІЯ
Вид Tower
Матеріал Пластик, сталь (0.6+0.8 мм), загартоване скло
Материнські плати ATX, Micro ATX, Mini ITX
Зовнішні відсіки 5.25’’ немає
Внутрішні відсіки 2.5’’ 2 шт.
Внутрішні відсіки 3.5’’ 2 шт.
Слоти розширення 7 шт.
Вентилятори опціонально, мм
Передня панель: 3х 120 / 140
Бічна панель: немає
Задня панель: 1x 120
Верхня панель: 2х 120 / 140
Радіатори опціонально, мм
Передня панель: 240/280/360
Бічна панель: немає
Задня панель: 120
Верхня панель: 240/280
Вентилятори встановлені, мм
Передня панель: 3x 140 ARGB 6 pin
Бічна панель: немає
Задня панель: 1x 120 ARGB 6 pin
Верхня панель: немає
Керування вентиляторами ARGB контролер із дистанційним пультом
(MOLEX підключення до живлення)
Розніми, кнопки, індикатори 2xUSB 3.0, 1xUSB 2.0,HD AUDIO+MIC, Power,
Reset, LED, HDD LED
Блок живлення, Вт / розміщення Немає / знизу
Пиловий фільтр 2 шт (верхня/нижня панелі)
Максимальна довжина VGA, мм 340
Висота CPU кулера, мм 178
Розмір (ШхВхГ), мм 225 x 480 x 386
Розмір пакування (ШхВхГ), мм 287 x 466 x 530
Вага без пакування, кг 5,6
Вага з пакуванням, кг 6,6
Країна виробник Китай
Гарантія 12 місяців

3
UA

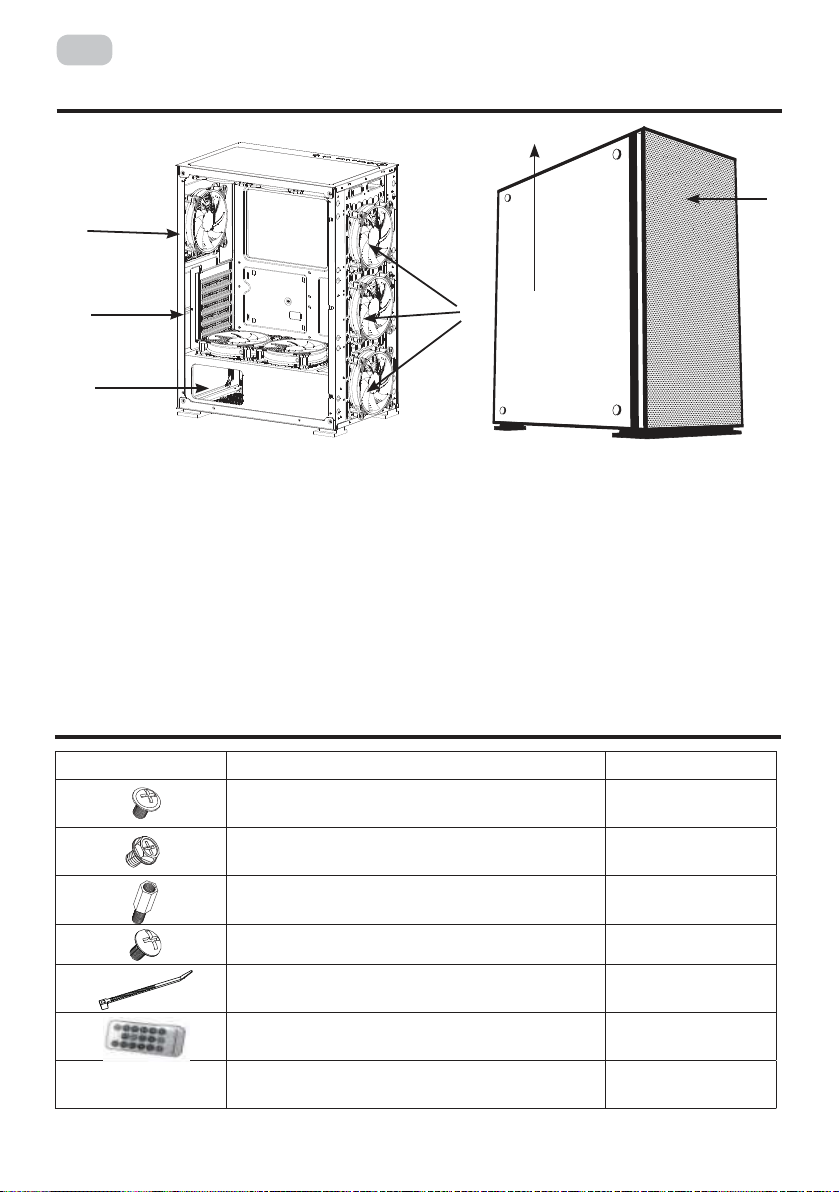

ОПИС
1.   -  .
2.  ()  -  .
3.     .
4.   -  .
5. 140 ARGB     .
6. 120 ARGB     .
* Зовнішній вигляд та комплектація виробу може бути доповнені чи змінені, з метою його
вдосконалення чи поліпшення якості товару.
КОМПЛЕКТАЦІЯ
№ Назва Кількість шт.
Гвинти для закріплення материнської
плати та SSD 2,5’’ 18
Шестигранні гвинти (для блока живлення) 4
Мідний циліндр (для материнської плати) 3
Гвинти для закріплення HDD 3,5’’ 8
Стяжки (для закріплення кабелів) 4
Дистанційний пульт 1
Контролер для підключення вентиляторів
(MOLEX) 1
45
6
1
2
3

4
UA
Демонтаж панелей корпусу.
1. Бічна (ліва) панель (загартоване скло). Закріплена гвинтами (4 шт). Щоб демонтувати
панель, необхідно відкрутити гвинти та акуратно зняти панель.
2. Бічна (права) панель (метал). Закріплена гвинтами (2 шт) із задньої сторони корпусу.
Щоб демонтувати панель, необхідно відкрутити гвинти та акуратно зняти панель.
3. Передня панель зафіксована із внутрішньої сторони пластиковим кріпленням (зажими).
При натисканні, вони звільняються із отворів. Для того, щоб демонтувати панель, необ-
хідно потягнути за її нижню частину, притримуючи корпус. Коли зажими від’єдняються
із отвору (клацнуть), панель - знята.

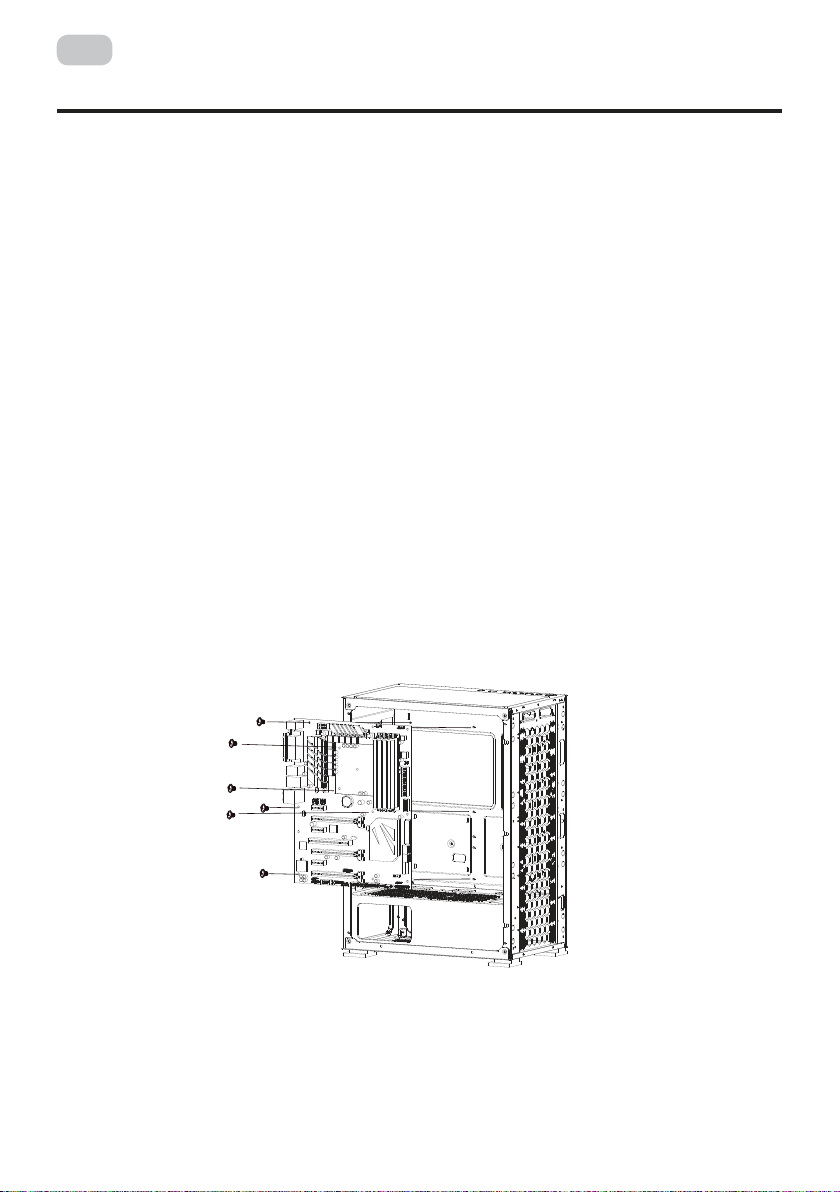

Встановлення материнської плати
1. Визначити місце розположення материнської плати.
2. Розмістити так, щоб доступ до зовнішніх рознімів був із зворотньої сторони корпусу.
3. Встановлення материнської плати.
4. Закріпити за допомогою гвинтів для материнської плати.
ВСТАНОВЛЕННЯ КОМПОНЕНТІВ СИСТЕМИ

5
UA
Встановлення відеокарти (VGA).
1. Місце положення слотів розширення - на задній панелі. Демонтувати відсік (ки) для
розміщення відеокарти.
2. Встановити та закріпити відеокарту на відведене місце.
Встановлення блоку живлення.
1. Розміщення блоку живлення в нижній частині корпуса.
2. Встановіть блок живлення зі сторони правої частини корпусу.
3. Закріпити блок живлення за допомогою гвинтів із сторони задньої панелі.
Встановлення SSD (відсік 2,5’’).
1. Визначити місця встановлення SSD в корпусі.
2. Розмістити SSD відповідно до місць закріплення.
3. Зафіксуйте SSD за допомогою гвинтів.

6
UA

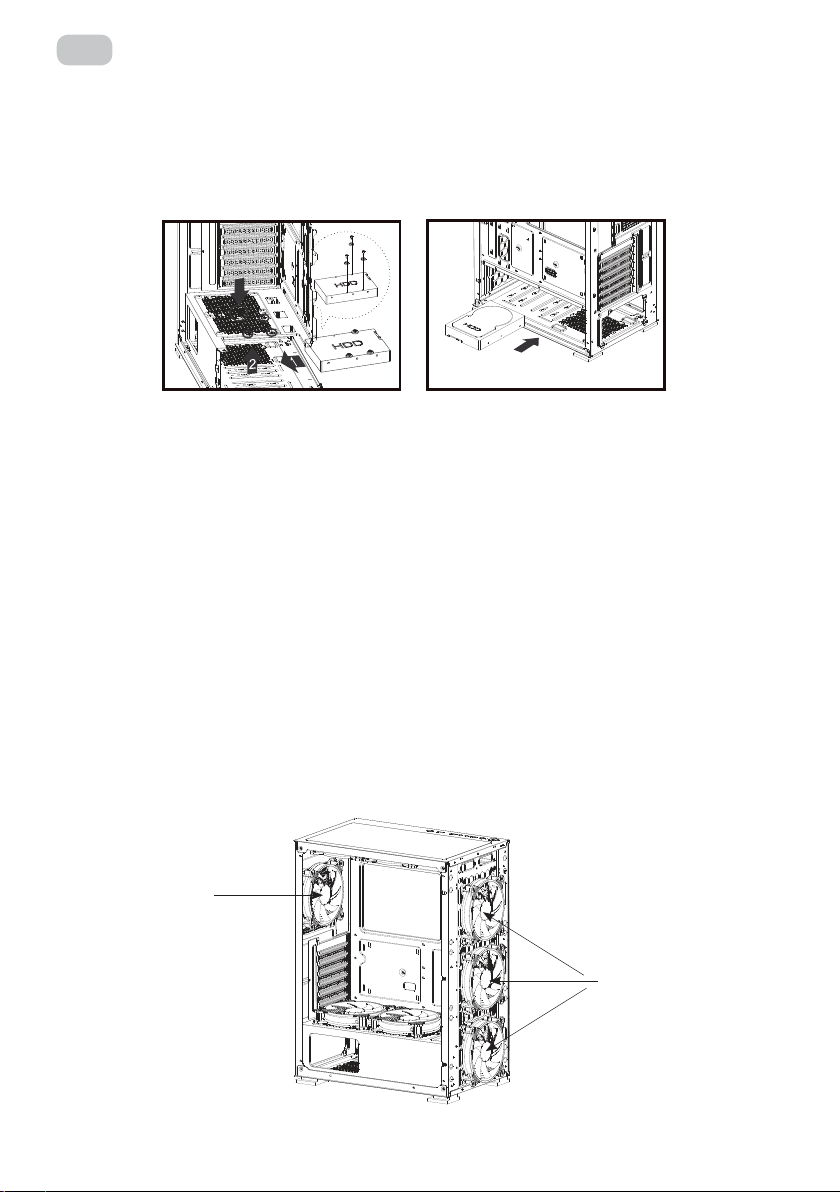

Встановлення HDD (відсік 3,5’’).
1. Визначити місця встановлення HDD в корпусі.
2. Розмістити HDD відповідно до місць закріплення.
3. Зафіксуйте HDD за допомогою гвинтів.
Встановлення вентиляторів на передню панель.
1. Місце для встановлення вентиляторів на передню панель (А).
2. В корпусі вбудовано 3х140мм ARGB вентилятори на передній панелі.
3. Підсвічення вентиляторів ARGB кероване за допомогою контролера із дистанційним
пультом.
4. Підключення вентиляторів - 6 pin (до контролеру).
Встановлення вентиляторів на задню панель.
1. Місце для встановлення вентилятора на задню панель (В).
2. В корпусі вбудовано 1х120мм ARGB вентилятор на задній панелі.
3. Підключення вентилятора - 6 pin (до контролеру).
3
A
B

7
RU

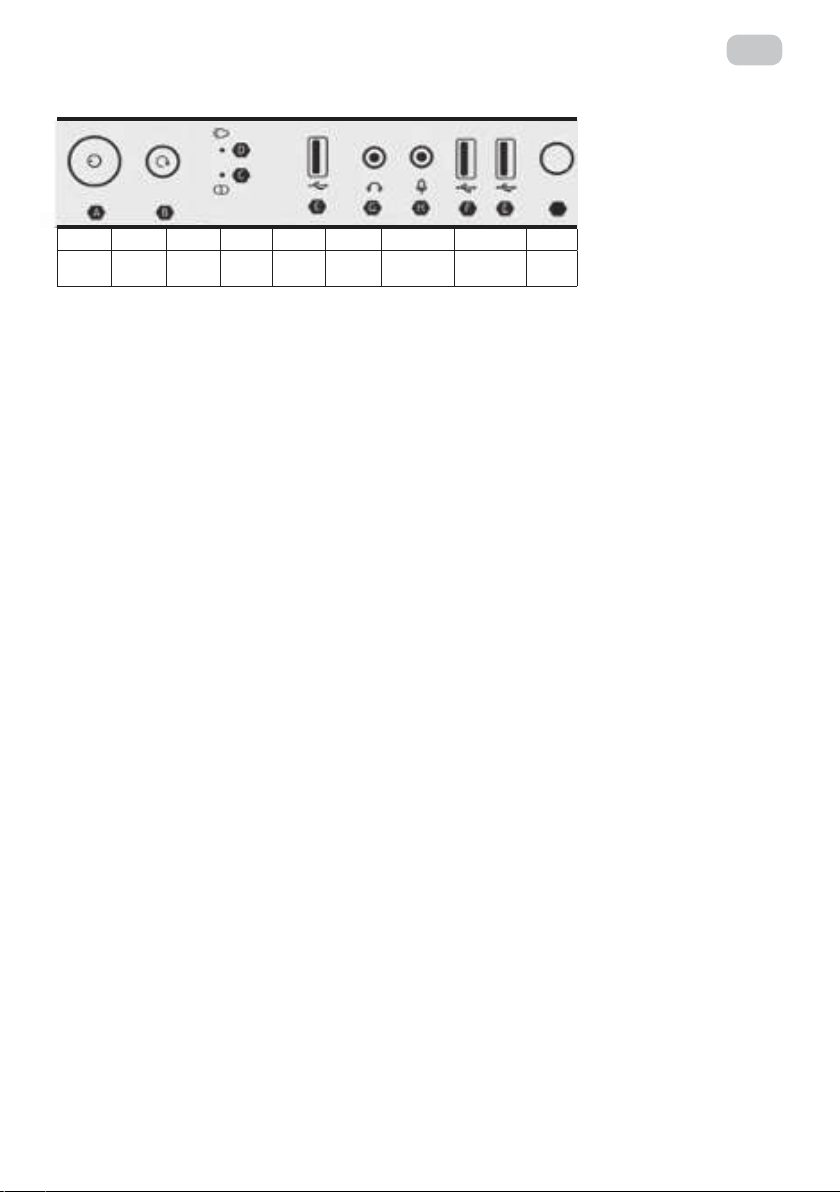

Розніми, кнопки, індикатори.
K
A B C D E F G H K
Power
Button
Reset
Button
Power
LED
HDD
LED USB 3.0 USB 2.0 Headphone
Jack
Microphone
Jack
LED
Button
LED

8
RU
ПІДКЛЮЧЕННЯ ТА РОБОТА ВЕНТИЛЯТОРІВ - КОНТРОЛЕР
ІНСТРУКЦІЯ

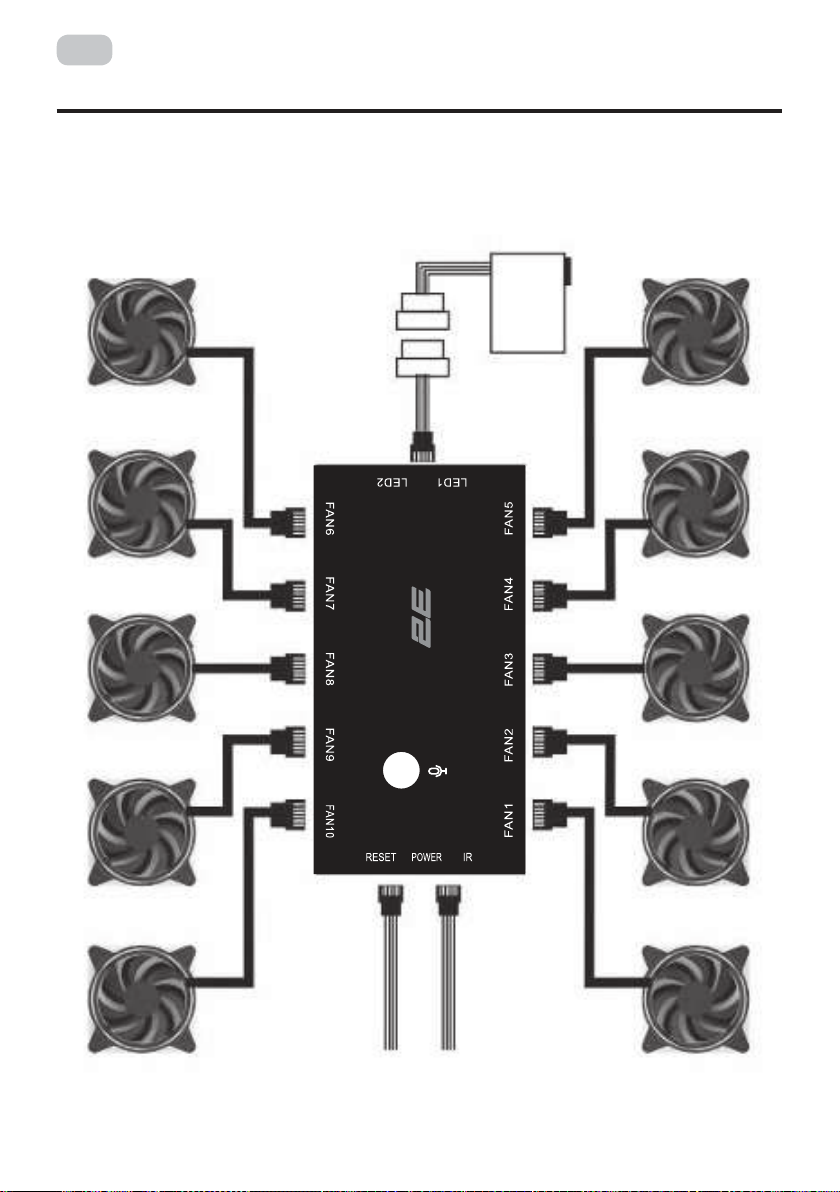

ARGB вентилятори / схема підключення до контролера
Блок
живлення
LED стрічка (підключення)

9
UA
СПЕЦИФІКАЦІЯ
Швидкість вентилятора (RPM)
Рівень шуму (dBA)
Продуктивність вентилятора (CFM)
Напруга живлення (V)
Сила струму (А)
Потужність (W)
Конектор
Розмір вентилятора, мм
Довжина дроту, мм
1200± 10%
≤ 26
55
12
0.26-0.48
3.12-5.76
6pin
120 x 120 x 25 мм
450 мм
ДИСТАНЦІЙНИЙ ПУЛЬТ/ОСНОВНІ ФУНКЦІЇ
Контроль звуку - режим 1
Жовтий
Помаранчевий
Червоний
Швидкість обертів
зменшити
Швидкість обертів
збільшити
ВКЛ
Контроль звуку - режим 2
Салатовий
Голубий
Зелений
Перемикач режимів-
Перемикач режимів+
Автоматичній режим
Контроль звуку - режим 3
Рожевий
Фіолетовий
Синій
Зменшити яскравість
Збільшити яскравість
ВИКЛ
1. Підключити вентилятори до контролера у зазначені конектори - FAN1-FAN10.
2. Підключити контролер до блоку живлення (MOLEX).
3. Натиснути кнопку ON на пульті управляння для початку роботи.
4. Додатково до контролера можливо під’єднати LED стрічки та синхронізувати
підсвічення із вентиляторами.

10
UA
УМОВИ ЕКСПЛУАТАЦІЇ ТА ЗАХОДИ БЕЗПЕКИ
1) Перед початком експлуатації необхідно пересвідчитись у наявності всіх необхідних деталей.
2) Під час складання, використовуйте рукавички, щоб не пошкодити руки.
3) Не застосовуйте надмірну силу для закріплення компонентів, щоб не пошкодити корпус
або кріплення.
4) Необхідно пересвідчитись у тому, що всі складові виробу не пошкоджені та справно
функціонують.
5) Не використовуйте для догляду за виробом абразивні та агресивні засоби очистки, щоб
уникнути подряпин чи пошкодження поверхні.
6) Зберігати та використовувати в недоступних для дітей та тварин місцях.
ЗБЕРІГАННЯ,ТРАНПОРТУВАННЯ ТА УТИЛІЗАЦІЯ
1) Здійснювати транспортування виробу в оригінальній упаковці, щоб уникнути
пошкодження.
2) Якщо в корпусі вже встановлені комплектуючі, перевірте наскільки надійно вони
закріплені або демонтуйте їх та приготуйте корпус до транспортування.
3) Уникайте потрапляння вологи та води на поверхню або в середину корпусу, щоб
запобігти корозії матеріалу.
4) Утилізувати корпус та його пакування згідно правил утилізації в вашій країні.
Дистанційний пульт керування
Живлення: Батарея типу 3 В CR2025
Встановлення та заміна елементу живлення:
Місце для розміщення батареї - зворотня сторона корпусу пульту дистанційного керування.
Натиснути на пластиковий елемент конструкції та відкрити відсік для батареї.
Встановити батарею
Зачинити відсік для батареї
Увага! Зберігати та використовувати пристрій в недоступних для дітей та тварин місцях.
Уникайте потрапляння вологи та води на поверхню чи в середину корпусу пульта дистан-
ційного керування/контролера. Утилізувати пристрій, батарейку та його пакування згідно
правил утилізації в вашій країні.
*Зовнішній вигляд та комплектація виробу може бути доповнені чи змінені, з метою його
вдосконалення чи поліпшення якості товару.

11
RU
Изделие: компьютерный корпус.
Назначение: для размещения компонентов системы персонального компьютера.
Модель: 2E-G3301N. Цвет: черный.
СПЕЦИФИКАЦИЯ
Тип Mid Tower
Материал Пластик, сталь (0.6+0.8 мм), закаленное стекло
Материнские платы ATX, Micro ATX, Mini ITX
Внешние отсеки 5.25’’ нет
Внутренние отсеки 2.5’’ 2 шт.
Внутренние отсеки 3.5’’ 2 шт.
Слоты расширения 7 шт.
Вентиляторы (опционально), мм
Передняя панель: 3х 120 / 140
Боковая панель: нет
Задняя панель: 1x 120
Верхняя панель: 2х 120 / 140
Радиаторы опционально, мм
Передняя панель: 240/280/360
Боковая панель: нет
Задняя панель: 120
Верхняя панель: 240/280
Вентиляторы установленные, мм
Передняя панель: 3x 140 ARGB 6 pin
Боковая панель: нет
Задняя панель: 1x 120 ARGB 6 pin
Верхняя панель: нет
Управление вентиляторами ARGB контроллер с дистанционным пультом
(MOLEX подключение питания)
Разъемы, кнопки, индикаторы 2xUSB 3.0, 1xUSB 2.0,HD AUDIO+MIC, Power, Reset,
LED, HDD LED
Блок питания, Вт Нет/нижнее расположении
Пылевой фильтр 2 шт (верхняя/нижняя панели)
Максимальная длина VGA, мм 340
Высота CPU кулера, мм 178
Размеры (ШxВxГ), мм 225 x 480 x 386
Размеры упаковки (ШxВxГ), мм 287 x 466 x 530
Вес без упаковки, кг 5,6
Вес с упаковкой, кг 6,6
Страна производитель Китай
Гарантия 12 месяцев

12
RU
ОПИСАНИЕ
* Внешний вид и комплектация товара могут быть дополнены или изменены с целью его усовершен-
ствования или улучшения качества товара.
1.   -  .
2.  ()  -  .
3.     .
4.   -  .
5. 140 ARGB ,    .
6. 120 ARGB ,    .
КОМПЛЕКТАЦИЯ
№ Название Количество шт.
Винты для фиксации материнской платы
и SSD 2,5’’ 18
Шестигранные винты для блока питания 4
Медный цилиндр (для материнской платы) 3
Винты для фиксации HDD 3,5’’ 8
Стяжки для закрепления кабелей 4
Дистанционный пульт 1
Контроллер для подключения вентиляторов
(MOLEX) 1
45
1
6
2
3

13
RU
Демонтаж панелей корпуса.
1. Боковая (левая) панель (закаленное стекло). Закреплена винтами (4 шт.). Для демонта-
жа панели необходимо открутить винты и аккуратно снять панель.
2. Боковая (правая) панель (металл). Закреплена винтами (2 шт.) с тыльной стороны кор-
пуса. Для демонтажа панели необходимо открутить винты и аккуратно снять панель.
3. Передняя панель зафиксирована с внутренней стороны пластиковыми керплениями
(зажимы). При нажатии они освобождаются из отверстий. Для того чтобы демонтиро-
вать панель, необходимо потянуть за ее нижнюю часть, придерживая корпус. Когда
зажимы отсоединяются из отверстия (щелкнут), панель – снята.

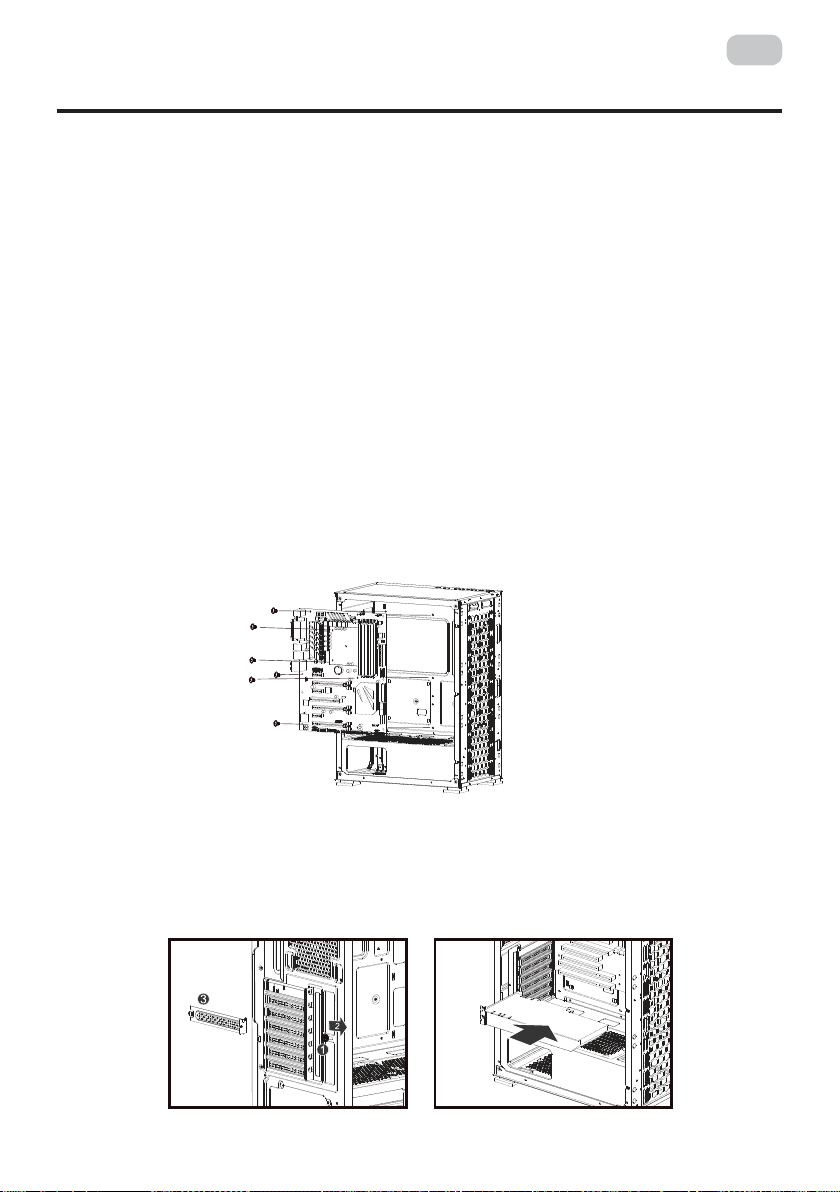

Установка материнской платы.
1. Определить место расположения материнской платы.
2. Разместить таким образом, чтобы доступ к внешним разъемам был со стороны задней
панели.
3. Установка материнской платы.
4. Закрепить при помощи винтов для материнской платы.
УСТАНОВКА КОМПОНЕНТОВ СИСТЕМЫ
Установка видеокарты (VGA).
1. Расположение слотов расширения - на задней панели. Удалить отсек (ки) для размеще-
ния видеокарты.
2. Установить и закрепить видеокарту на выделенное место.

14
RU
Установка блока питания.
1. Расположение блока питания в нижней части корпуса.
2. Установите блок питания с правой стороны корпуса.
3. Зафиксировать блок питания при помощи винтов со стороны задней панели корпуса.
Установка SSD (отсек 2,5’’).
1. Определить места расположения SSD в корпусе.
2. Разместить SSD в правильное положение относительно мест фиксации.
3. Зафиксировать SSD при помощи винтов.
Установка HDD (отсек 3,5’’).
1. Определить места расположения HDD в корпусе.
2. Разместить HDD в правильное положение относительно мест фиксации.
3. Зафиксировать HDD при помощи винтов.
3

15
RU
Разъемы, кнопки, индикаторы.
Установка вентиляторов на переднюю панель.
1. Место для установки вентиляторов на переднюю панель (А).
2. В корпусе установлено 3х140мм ARGB вентилятора на передней панели.
3. Посветка вентиляторов ARGB управляется при помощи контроллера с пультом дистан-
ционного управления.
4. Подключение вентиляторов - 6 pin (к контроллеру).
Установка вентиляторов на заднюю панель.
1. Место для установки вентилятора на заднюю панель (В).
2. В корпусе установлен 1х120 мм ARGB вентилятор на задней панели.
3. Подключение вентилятора - 6 pin (к контроллеру).
A B C D E F G H K
Power
Button
Reset
Button
Power
LED
HDD
LED USB 3.0 USB 2.0 Headphone
Jack
Microphone
Jack
LED
Button
LED
A
B

16
RU
ПОДКЛЮЧЕНИЕ И РАБОТА ВЕНТИЛЯТОРОВ - КОНТРОЛЛЕР
ИНСТРУКЦИЯ
ARGB вентиляторы / схема подключения к контроллеру
Блок
питания
LED лента (подключение)

17
RU
СПЕЦИФИКАЦИЯ
Скорость вентилятора (RPM)
Уровень шума (dBA)
Производительность вентилятора (CFM)
Напряжение питания (V)
Сила тока (А)
Мощность (W)
Коннектор
Размер вентилятора, мм
Длина провода, мм
ДИСТАНЦИОННЫЙ ПУЛЬТ/ОСНОВНЫЕ ФУНКЦИИ
Контроль звука- режим 1
Желтый
Оранжевый
Красный
Скорость оборотов
уменьшить
Скорость оборотов
увеличить
ВКЛ
Контроль звука- режим 2
Салатовый
Голубой
Зеленый
Переключение режимов-
Переключение режимов+
Автоматическй режим
Контроль звука- режим 3
Розовый
Фиолетовый
Синий
Уменьшить яркость
Увеличить яркость
ВЫКЛ
1. Подключить вентиляторы к контроллеру в обозначенные коннекторы
- FAN1-FAN10.
2. Подключить контроллер к блоку питания (MOLEX).
3. Нажать кнопку ON на пульте управления для начала работы.
4. Дополнительно к контроллеру можно подсоединить LED ленты и синхронизировать
их работу с подсветкой вентиляторов.
1200± 10%
≤ 26
55
12
0.26-0.48
3.12-5.76
6pin
120 x 120 x 25 мм
450 мм

18
RU
УСЛОВИЯ ЭКСПЛУАТАЦИИ И МЕРЫ ПРЕДОСТОРОЖНОСТИ
1) Убедитесь в наличие всех необходимых деталей, перед началом эксплуатации.
2) В процессе осуществления сборки, используйте перчатки, чтобы не повредить руки.
3) Не применяйте сверх усилий для закрепления компонентов, чтобы не повредить корпус
или крепления.
4) Убедитесь в том, что все составляющие изделия исправны и корректно функционируют.
5) Не используйте для ухода за изделием абразивные, отбеливающие чистящие средства,
чтобы избежать царапин и повреждений на поверхности.
6) Хранить и эксплуатировать в недоступном для детей и животных месте.
ХРАНЕНИЕ, ТРАНСПОРТИРОВКА И УТИЛИЗАЦИЯ
1) Транспортируйте изделие в оригинальной упаковке, чтобы избежать повреждений.
2) Если в корпусе уже установлены комплектующие, проверьте, насколько прочно они
закреплены, либо демонтируйте их и приготовьте корпус к перемещению.
3) Избегайте попадания влаги и воды на поверхность или во внутрь корпуса, чтобы
предотвратить коррозию материала.
4) Утилизируйте корпус и упаковочный материал согласно правил утилизации в вашей
стране.
Дистанционный пульт управления
Питание: батарея типа 3В 2025
Установка и замена элемента питания:
Место для размещения батареи - оборотная сторона корпуса пульта дистанционного
управления.
Нажать на пластиковый элемент конструкции и открыть отсек для батареи.
Установить батарею
Закрыть отсек для батареи
Внимание! Сохранять и использовать устройство в недоступных для детей и животных
местах. Избегать попадения влаги на поверхность или в середину корпуса пульта дистан-
ционного управления или контроллера. Утилизировать устройство, батарейку и упаковку,
согласно правил утилизции в вашей стране.
* Внешний вид и комплектация товара могут быть дополнены или изменены с целью его усовершен-
ствования или улучшения качества товара.

19
EN
Product: computer case.
Using: for placing components of personal computer system.
Model: 2E-G3301N. Color: black.
SPECIFICATION
Type Mid Tower
Material Plastic, steel (0.6+0.8mm), tempered glass
Motherboards ATX, Micro ATX, Mini ITX
External 5.25’’ non
Internal 2.5’’ 2 pcs
Internal 3.5’’ 2 pcs
Expansion slots 7 pcs
Optional fans, mm
Front panel: 3х 120 / 140
Side panel: non
Rear panel: 1x 120
Top panel: 2х 120 / 140
Radiators, mm
Front panel: 240/280/360
Side panel: non
Rear panel: 120
Top panel: 240/280mm
Included fans, mm
Front panel: 3x 140 ARGB 6 pin
Side panel: non
Rear panel: 1x 120 ARGB 6 pin
Top panel: non
Fan control ARGB controller with remote (MOLEX power
connection)
I/O Ports, buttons, indicators 2xUSB 3.0, 1xUSB 2.0,HD AUDIO+MIC, Power, Reset,
LED, HDD LED
Power supplier, W / place Non / on bottom
Dust lter 2 pcs (top / bottom panels)
Max VGA length, mm 340
CPU cooler height, mm 178
Size (WxHxL), mm 225 x 480 x 386
Package size (WxHxL), mm 287 x 466 x 530
Weight without package,kg 5,6
Weight with package,kg 6,6
County of origin Сhina
Warranty 12 months

20
EN
DISCRIPTION
* Appearance and equipment of item can be supplemented or modied for the purpose of the improvement
or for improvement of product quality.
COMPLETE SET
№ Item name Quantity pcs
MB & SSD 2,5’’ screws 18
Hex Screws (to x PSU) 4
Copper Cylinder (for MB) 3
HDD 3,5’’ screws 8
Cable tie (for cable management) 4
Remote control 1
Fan controller (MOLEX). 1
1. Front panel - metal mesh.
2. Side panel - Tempered glass.
3. Place for the location of the power supply.
4. Rear panel - expansion slots.
5. 140mm ARGB fans built into the front panel.
6. 120mm ARGB fan built into the rear panel.
45
1
6
2
3
