4 tec SENSORTECHNOLOGY DOMINO 1050 Manual
BEDIENUNGS- UND MONTAGEANLEITUNG / FITTING AND OPERATING INSTRUCTIONS DEUTSCH
ENGLISH
DOMINO 1050, DOMINO 1050 RC
Bohrschablone aufkleben und
gemäss Anweisungen bohren.
Stick the drilling template in place and drill
according to the instructions.

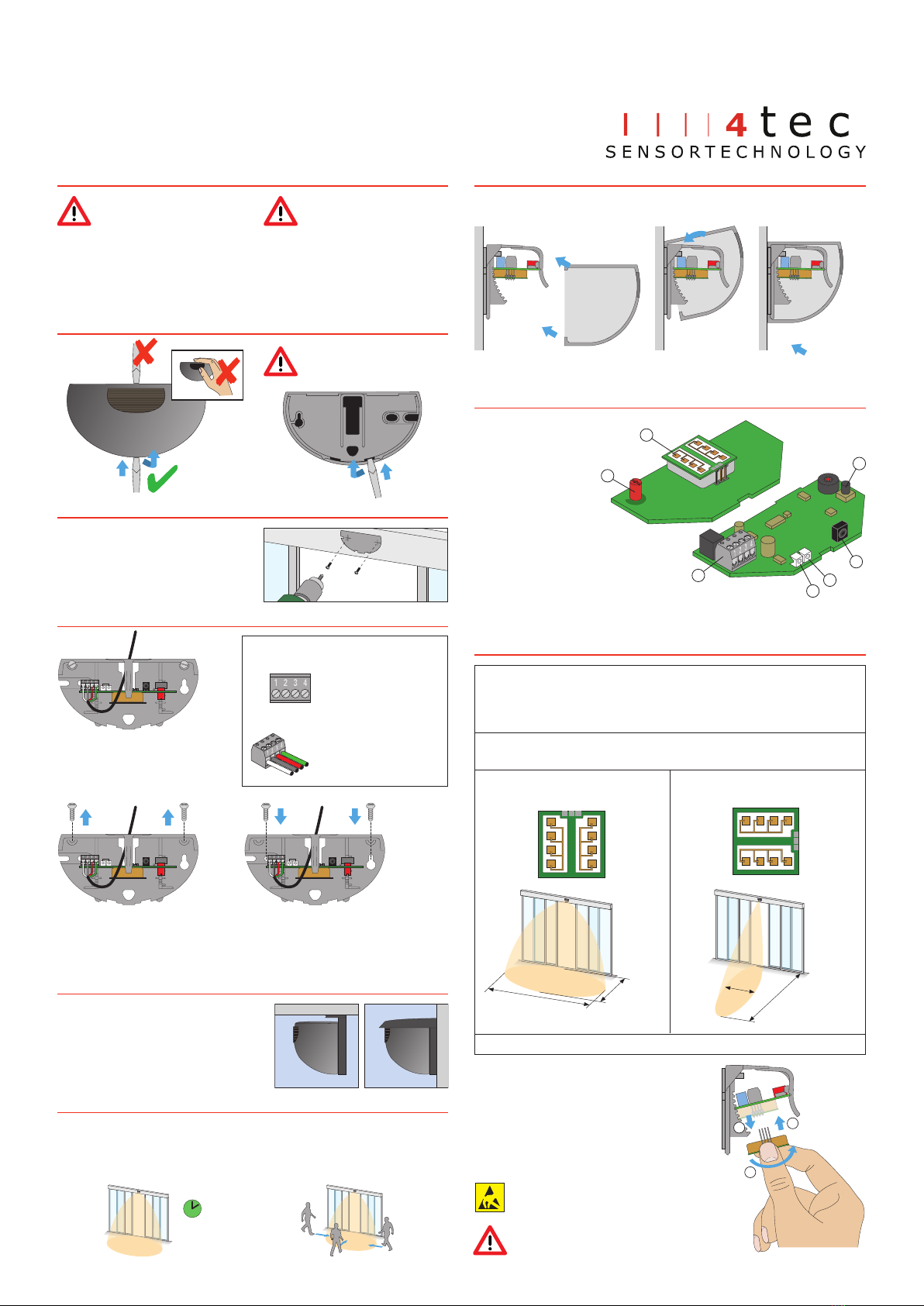

SICHERHEITSHINWEISE / SAFETY INFORMATION
1. MONTAGE / FITTING
1.1 ÖFFNEN DES RADAR-BEWEGUNGSMELDERS / OPEN THE RADAR MOTION SENSOR
1 Steckbare Antenne
2 Potentiometer
3 Schraubklemme
4 Programmiertaste
5 LED
6 IR Empfänger (nur RC Version)
7 IR Sender (nur RC Version)
1 Pluggable Antenna
2 Potentiometer
3 Terminal
4 Programming button
5 LED
6 IR Receiver (RC version only)
7 IR Transmitter (RC version only)
2. EINSTELLUNGEN / SETTINGS
2.1 BEDIENELEMENTE / OPERATING ELEMENTS
1.2 BOHREN / DRILLING
Optional aus dem Zubehörprogramm. Decken-
montage mit Montagebügel oder Wandmontage
mit Wetterdach.
Optional accessory out of the accessory range.
Ceiling-mounting with mounting bracket or wall
fastening with weather-cap set.
1.4 WEITERE EINBAUMÖGLICHKEITEN / OTHER INSTALLATION OPTIONS
1. Gerät einschalten und 10 Sekunden warten
(LED blinkt rot/grün)
1. Switch on the unit and wait 10 seconds
(LED flashes red/green)
2. Radar einstellen / Einstellungen
durch Abschreiten überprüfen
2. Adjust the radar sensor unit / Check
the setting by pacing out the distance
1.5 RADAR EINSTELLEN / SETTING UP THE RADAR SENSOR UNIT
Kabel durch die vorgesehene Öffnung ziehen
und an die Schraubklemme anschliessen
Draw the cable through the opening provided
and connect it to the terminal
Bodenplatte mit den sich im Gehäuse befindenden Schrauben befestigen,
zum Herausnehmen und Einsetzen der Elektronik Punkt 2.3 beachten.
Fasten the base plate with the screws contained in the housing,
to remove and insert the electronics, observe the instructions in point 2.3.
1.3 BEFESTIGEN UND ANSCHLIESSEN / FASTENING AND CONNECTING-UP
Das Gerät darf nur mit Schutzklein-
spannung betrieben werden, das mit
den Safety Extra-Low Voltage (SELV)-
Anforderungen in den auf IEC 60950 basieren-
den Sicherheitsstandards übereinstimmt. Dieses
Gerät darf nur von geschultem, qualifiziertem
Personal installiert und gewartet werden.
The unit is only to be operated
with voltages that comply with the
Safety Extra-Low Voltage (SELV)
requirements in safety standards based on IEC
60950. This unit is only to be installed and
maintained by trained, qualified personnel.
1.6 SCHLIESSEN DES RADARS / CLOSING THE RADAR SENSOR UNIT
click
2.2 GRÖSSE DES ERFASSUNGSFELDES / EMPFINDLICHKEIT
SIZE OF THE DETECTION AREA / SENSITIVITY
Antenne vorsichtig mit zwei Fingern herausziehen,
drehen, in die vorgesehene Öffnung setzen und leicht
andrücken. Der Klebstreifen auf der Antennenrückseite
ist mehrfach verwendbar.
Withdraw the antenne carefully with two fingers, turn
it, plug it into the provided opening and press it soft.
The adhesive tape on the back side of the antenna is
mulit-adaptive.
1 2 3
1
2 3
Elektrostatisch gefährdete Bauelemente.
Static sensitive devices.
Zum Drehen der Antenne kein metallisches Werkzeug
verwenden!
To turn the antenna do not use any metallic tools!
Sensor niemals von oben öffnen!
Never open the sensor from the top!
10 Sek./sec.
1
2
3
4
5
Haube von oben einfahren und aufdrücken bis sie einrastet
Insert the cover from the top and press until it clicks in place
DOMINO 105X, weitere Versionen / DOMINO 105X, other versions
Radar-Bewegungsmelder ohne Richtungserkennung zur Detektion von Objekten an automatischen Türen.
Radar motion sensor unit without direction recognition for the detection of objects for automatic doors.
1 Speisung AC/DC weiss
2 Speisung AC/DC schwarz
3 Relaiskontakt 1 rot
4 Relaiskontakt 2 grün
1 Power supply AC/DC white
2 Power supply AC/DC black
3 Relay contact 1 red
4 Relay contact 2 green
Speisespannung / Power supply
12 – 30 V DC / 12 – 24 V AC
Montagehöhe 2.2 m / Winkel Erfassungsfeld 30° / Empfindlichkeit max.
Fitting height 2.2 m / Detection area angle 30° / Sensitivity max.
ca. 4.5 m
ca. 2.0 m
ca. 2.0 m
ca. 4.5 m
Mit der steck- und drehbaren Antenne lässt sich ein breites
oder ein schmales Erfassungsfeld realisieren. Siehe Beispiele unten.
A wide or a narrow detection area can be realized with the
plug- and turnable antenna. See below examples.
Max. Montagehöhe 4 m / max. installation height 4 m
breites Erfassungsfeld
wide detection area
schmales Erfassungsfeld
narrow detection
area
13
2
6
7
min. max.

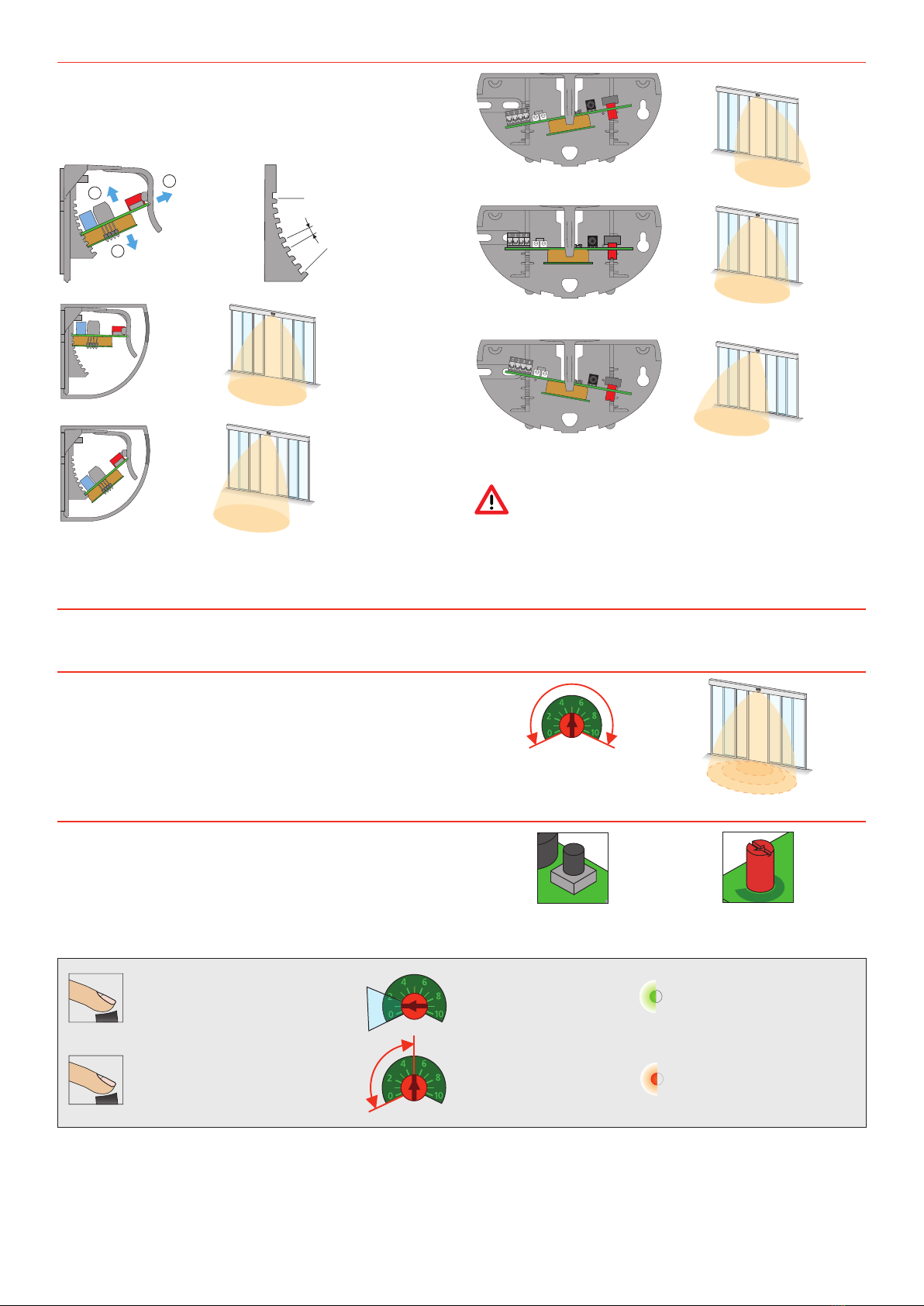

2.3 POSITION DES ERFASSUNGSFELDES / POSITION OF THE DETECTION AREA
Zum Verstellen Leiterplatte an der Seite
fassen,
nach vorne ziehen und dann in die
gewünschte
Lage bringen.
To make an adjustment, take hold of the prin-
ted
circuit board by the edge, pull it forward,
and then place it in the desired position.
Die Lage kann in 5°-Schritten von 0° bis 40°
verändert werden. Werkeinstellung ist 30°,
Anschläge können herausgebrochen werden.
The position can be adjusted in 5° steps from
0° to 40°. The factory setting is 30°, notches
can be broken out.
Die Leiterplatte kann auch schräg eingesetzt werden.
The printed circuit board can also be inserted at a slant angle.
Maximal 3 Zacken nach rechts oder links!
Turn maximum 3 steps to the right or to the left!
1
2
2
3.1 EINSTELLUNG DES ERFASSUNGSFELDES / EMPFINDLICHKEIT
ADJUST OF THE DETECTION AREA / SENSITIVITY
min.
max.
50%
40°
0°
0°
5°
40°
3. EINSTELLUNGEN MIT POTENTIOMETER / PROGRAMMIERTASTE
CONFIGURATION WITH POTENTIOMETER / PROGRAMMING BUTTON
Mittels Programmiertaste und Potentiometer lassen sich Relaiskontakt, Haltezeit,
Ansprechverhalten, Immunität und Adressierung einstellen.
With the programming button and the potentiometer can be adjusted the relay contact,
delay time, response, immunity and addressing.
Zeichenerklärung / Sign description
die Programmiertaste länger als 2 s drücken
press the programming button longer than 2 s
Potentiometerposition wählen
choose potentiometer position
Potentiometer Einstellbereich
Potentiometer setting range
Blinkkode grüne LED (wiederholend alle 3 s)
flash code green LED (repetitive every 3 s)
Blinkkode rote LED (wiederholend alle 3 s)
flash code red LED (repetitive every 3 s)
1 x
1 x
> 2 s
die Programmiertaste weniger als 1 s drücken
press the programming button less than 1 s
< 1 s
Während der Programmierung wird das Potentiometer verstellt. Es empfiehlt sich
deshalb, sich die Stellung des Potentiometers vor der Programmierung zu merken,
damit nach abgeschlossener Einstellung die Empfindlichkeit wieder auf den ursprüng-
lichen Wert gestellt werden kann
Potentiometer drehen um die Grösse des Erfassungsfeldes (Empfindlichkeit) zu ändern.
Turn the potentiometer to change the size (sensitivity) of the detection area.
During configuration the position of the potentiometer will be changed. It is advisa-
ble to remember the actual position of the potentiometer prior to the configuration
of the sensor, so after completion the original setting of the sensitivity can be reset.

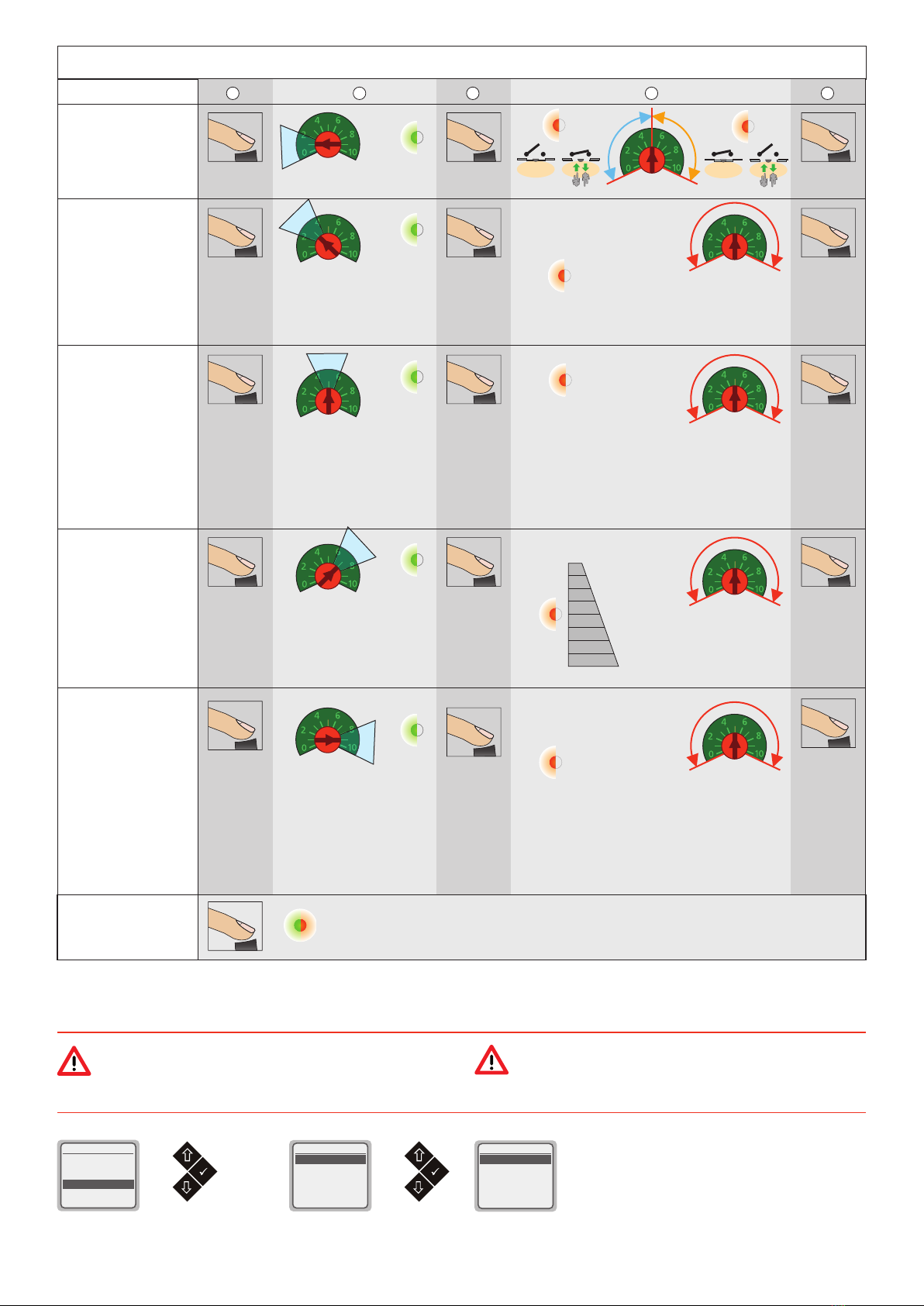

3.2 PROGRAMMIERUNG / PROGRAMMING
Programmierung / Programming
Programmierschritten 1 bis 5 folgen / Follow programming steps 1 till 5
Relaiskontakt wechseln
Change the relay contact > 2 s
5432
1
> 2 s < 1 s
< 1 s
> 2 s
> 2 s
> 2 s < 1 s> 2 s
> 2 s
Haltezeit einstellen
Set the output hold time
< 1 s> 2 s
> 2 s < 1 s
> 2 s
Ansprechverhalten
Schnelles Ansprechverhalten,
der Sensor löst früher aus, er
ist sehr sensibel.
Langsames Ansprechverhalten,
der Sensor löst später aus, er
ist weniger sensibel.
Response
Fast response, the sensor swit-
ches earlier, it is more sensitive.
Slow response, the sensor swit-
ches later, it is less sensitive.
Immunität
Mit der Immunität lassen sich
diverse, externe Störeinflüsse,
z.B. Regen, Vibrationen, Refle-
xionen minimieren.
Immunity
The immunity allows to mini-
mize different, external inter-
ferences. e.g. rain, vibrations,
reflections.
Adressierung
Diese Funktion ist nur für die
RC-Versionen relevant.
Addressing
This function is only applicable
with the RC-versions.
1 x
4 x
5 x
3 x
2 x
1 x
0 x aus / off
1 x 0.2 s
2 x 0.5 s
3 x 1.0 s
4 x 1.5 s
5 x 2.0 s
6 x 3.0 s
7 x 4.0 s
8 x 5.0 s
9 x 10.0 s
1 x schnell / fast
2 x normal / normal
3 x langsam / slow
4 x sehr langsam / very slow
0 x IR-Modus aus / IR-mode off
1 x Adresse / address 1
2 x Adresse / address 2
3 x Adresse / address 3
4 x Adresse / address 4
5 x Adresse / address 5
6 x Adresse / address 6
7 x Adresse / address 7
8 x Adresse / address 8
Wiederherstellen der
Werkseinstellungen
Reset
> 10 s Die Programmiertaste so lange gedrückt halten bis die LED während ca. 10 s abwechselnd grün/rot blinkt.
Press the programming button until the LED starts green/red flashing during approximately 10 s.
0 x aus / off
1 x normal / normal
2 x min.
3 x
4 x
5 x
6 x
7 x
8 x
9 x max.
2 x
N.O. N.C.

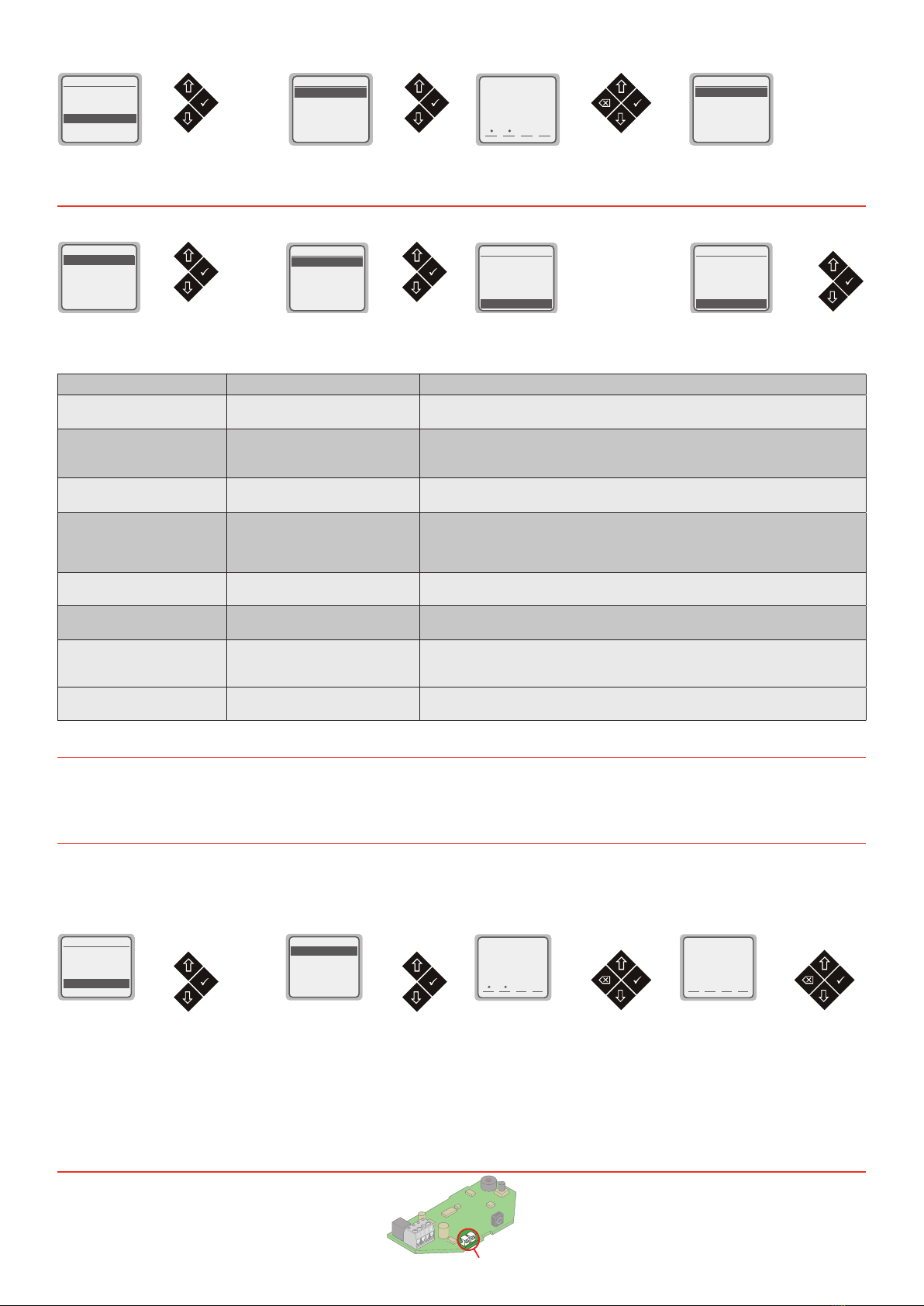

4. EINSTELLUNG MIT Domi-LINK / CONFIGURATION WITH Domi-LINK
Für die Kommunikation mit der Domi-LINK Fernbedienung muss beim
Domino 1050 RC eine Adresse eingestellt sein.
For the configuration with the Domi-LINK remote control a sensor address
must be set.
4.1 VERBINDUNG HERSTELLEN / ESTABLISH COMMUNICATION
Verbindung ohne Code herstellen / Establish communication without code:
4 TEC AG
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
Domino 105X RC
find adress
address 1
address 2
address 3
address 4
address 5
Domino 105X RC
Domino 105X RC
4 TEC AG Domino 105X RC enter code
enter code repeat code
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
Empfindlichkeit
Erfassungsmodus
Haltezeit Ausgang
Relaiskontakt
Querverkehrausbl.
Tür offen
sensitivity
read value
1 minim.
2
3
4
5
Domino 105X RC
output hold time
response
Immunität
reset
code
stop connection
Domino 105X RC
access with code
lock access
access without code
sensitivity
read value
1 minim.
2
3
4
5
sensitivity
1 minim.
2
3
4
5
7
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
find address
address 1
address 2
address 3
address 4
address 5
Sensor „Domino 105X RC“ wählen
Choose sensor "Domino 105X RC"
Adresse wählen
Choose address
Sensor einstellen
Adjust sensor
4 TEC AG
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
Domino 105X RC
find adress
address 1
address 2
address 3
address 4
address 5
Domino 105X RC
Domino 105X RC
4 TEC AG Domino 105X RC enter code
enter code repeat code
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
Empfindlichkeit
Erfassungsmodus
Haltezeit Ausgang
Relaiskontakt
Querverkehrausbl.
Tür offen
sensitivity
read value
1 minim.
2
3
4
5
Domino 105X RC
output hold time
response
Immunität
reset
code
stop connection
Domino 105X RC
access with code
lock access
access without code
sensitivity
read value
1 minim.
2
3
4
5
sensitivity
1 minim.
2
3
4
5
7
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
find address
address 1
address 2
address 3
address 4
address 5
4 TEC AG
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
Domino 105X RC
find adress
address 1
address 2
address 3
address 4
address 5
Domino 105X RC
Domino 105X RC
4 TEC AG Domino 105X RC enter code
enter code repeat code
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
Empfindlichkeit
Erfassungsmodus
Haltezeit Ausgang
Relaiskontakt
Querverkehrausbl.
Tür offen
sensitivity
read value
1 minim.
2
3
4
5
Domino 105X RC
output hold time
response
Immunität
reset
code
stop connection
Domino 105X RC
access with code
lock access
access without code
sensitivity
read value
1 minim.
2
3
4
5
sensitivity
1 minim.
2
3
4
5
7
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
find address
address 1
address 2
address 3
address 4
address 5
Verbindung mit Code herstellen / Establish communication with code:
Sensor „Domino 105X RC“ wählen
Choose sensor "Domino 105X RC"
Adresse wählen
Choose address
4-stelligen Code eingeben
Enter 4-digit code
Sensor einstellen
Adjust Sensor
4.2 SENSOR EINSTELLEN / ADJUST SENSOR
„Empfindlichkeit“ wählen
Choose "sensitivity"
Menupunkt „Wert lesen“ wählen
Choose "read value"
Aktueller Wert wird angezeigt
Display shows actual value
4 TEC AG
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
Domino 105X RC
find adress
address 1
address 2
address 3
address 4
address 5
Domino 105X RC
Domino 105X RC
4 TEC AG Domino 105X RC enter code
enter code repeat code
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
Empfindlichkeit
Erfassungsmodus
Haltezeit Ausgang
Relaiskontakt
Querverkehrausbl.
Tür offen
sensitivity
read value
1 minim.
2
3
4
5
Domino 105X RC
output hold time
response
Immunität
reset
code
stop connection
Domino 105X RC
access with code
lock access
access without code
sensitivity
read value
1 minim.
2
3
4
5
sensitivity
1 minim.
2
3
4
5
7
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
find address
address 1
address 2
address 3
address 4
address 5
4 TEC AG
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
Domino 105X RC
find adress
address 1
address 2
address 3
address 4
address 5
Domino 105X RC
Domino 105X RC
4 TEC AG Domino 105X RC enter code
enter code repeat code
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
Empfindlichkeit
Erfassungsmodus
Haltezeit Ausgang
Relaiskontakt
Querverkehrausbl.
Tür offen
sensitivity
read value
1 minim.
2
3
4
5
Domino 105X RC
output hold time
response
Immunität
reset
code
stop connection
Domino 105X RC
access with code
lock access
access without code
sensitivity
read value
1 minim.
2
3
4
5
sensitivity
1 minim.
2
3
4
5
7
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
find address
address 1
address 2
address 3
address 4
address 5
4 TEC AG
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
Domino 105X RC
find adress
address 1
address 2
address 3
address 4
address 5
Domino 105X RC
Domino 105X RC
4 TEC AG Domino 105X RC enter code
enter code repeat code
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
Empfindlichkeit
Erfassungsmodus
Haltezeit Ausgang
Relaiskontakt
Querverkehrausbl.
Tür offen
sensitivity
read value
1 minim.
2
3
4
5
Domino 105X RC
output hold time
response
Immunität
reset
code
stop connection
Domino 105X RC
access with code
lock access
access without code
sensitivity
read value
1 minim.
2
3
4
5
sensitivity
1 minim.
2
3
4
5
7
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
find address
address 1
address 2
address 3
address 4
address 5
4 TEC AG
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
Domino 105X RC
find adress
address 1
address 2
address 3
address 4
address 5
Domino 105X RC
Domino 105X RC
4 TEC AG Domino 105X RC enter code
enter code repeat code
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
Empfindlichkeit
Erfassungsmodus
Haltezeit Ausgang
Relaiskontakt
Querverkehrausbl.
Tür offen
sensitivity
read value
1 minim.
2
3
4
5
Domino 105X RC
output hold time
response
Immunität
reset
code
stop connection
Domino 105X RC
access with code
lock access
access without code
sensitivity
read value
1 minim.
2
3
4
5
sensitivity
1 minim.
2
3
4
5
7
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
find address
address 1
address 2
address 3
address 4
address 5
4 TEC AG
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
Domino 105X RC
find adress
address 1
address 2
address 3
address 4
address 5
Domino 105X RC
Domino 105X RC
4 TEC AG Domino 105X RC enter code
enter code repeat code
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
Empfindlichkeit
Erfassungsmodus
Haltezeit Ausgang
Relaiskontakt
Querverkehrausbl.
Tür offen
sensitivity
read value
1 minim.
2
3
4
5
Domino 105X RC
output hold time
response
Immunität
reset
code
stop connection
Domino 105X RC
access with code
lock access
access without code
sensitivity
read value
1 minim.
2
3
4
5
sensitivity
1 minim.
2
3
4
5
7
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
find address
address 1
address 2
address 3
address 4
address 5
4 TEC AG
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
Domino 105X RC
find adress
address 1
address 2
address 3
address 4
address 5
Domino 105X RC
Domino 105X RC
4 TEC AG Domino 105X RC enter code
enter code repeat code
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
Empfindlichkeit
Erfassungsmodus
Haltezeit Ausgang
Relaiskontakt
Querverkehrausbl.
Tür offen
sensitivity
read value
1 minim.
2
3
4
5
Domino 105X RC
output hold time
response
Immunität
reset
code
stop connection
Domino 105X RC
access with code
lock access
access without code
sensitivity
read value
1 minim.
2
3
4
5
sensitivity
1 minim.
2
3
4
5
7
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
find address
address 1
address 2
address 3
address 4
address 5
4 TEC AG
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
Domino 105X RC
find adress
address 1
address 2
address 3
address 4
address 5
Domino 105X RC
Domino 105X RC
4 TEC AG Domino 105X RC enter code
enter code repeat code
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
Empfindlichkeit
Erfassungsmodus
Haltezeit Ausgang
Relaiskontakt
Querverkehrausbl.
Tür offen
sensitivity
read value
1 minim.
2
3
4
5
Domino 105X RC
output hold time
response
Immunität
reset
code
stop connection
Domino 105X RC
access with code
lock access
access without code
sensitivity
read value
1 minim.
2
3
4
5
sensitivity
1 minim.
2
3
4
5
7
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
find address
address 1
address 2
address 3
address 4
address 5
4 TEC AG
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
Domino 105X RC
find adress
address 1
address 2
address 3
address 4
address 5
Domino 105X RC
Domino 105X RC
4 TEC AG Domino 105X RC enter code
enter code repeat code
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
Empfindlichkeit
Erfassungsmodus
Haltezeit Ausgang
Relaiskontakt
Querverkehrausbl.
Tür offen
sensitivity
read value
1 minim.
2
3
4
5
Domino 105X RC
output hold time
response
Immunität
reset
code
stop connection
Domino 105X RC
access with code
lock access
access without code
sensitivity
read value
1 minim.
2
3
4
5
sensitivity
1 minim.
2
3
4
5
7
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
find address
address 1
address 2
address 3
address 4
address 5
Wert einstellen
Adjust value
Beispiel: Empfindlichkeit ändern / Example: Adjusting the sensitivity
MENU EINSTELLUNGEN / SETTING BESCHREIBUNG / DESCRIPTION
Empfindlichkeit
Sensitivity
1 – 10 1 kleines Erfassungsfeld small detection area
10 grosses Erfassungsfeld wide detection area
Haltezeit Ausgang
Output hold time
Aus / off 0.2s 0.5s
1.0s 1.5s 2.0s
3.0s 4.0s 5.0s
Aus / off Relais schaltet nicht relay does not switch
Relaiskontakt
Relay contact
Schliesser NO
Öffner NC
Relais-Kontakt schliesst bei Detektion (N. O.) Relay contact closed on detection (N. O.)
Relais-Kontakt öffnet bei Detektion (N. C.) Relay contact opened on detection (N. C.)
Ansprechverhalten schnell fast
normal normal
langsam slow
sehr langsam very slow
Schnelles Ansprechverhalten, der Sensor löst früher aus, er ist sensibel.
Langsames Ansprechverhalten, der Sensor löst später aus, er ist weniger sensibel
Fast response, the sensor switches earlier, it is more sensitive.
Slow response, the sensor switches later, it is less sensitive.
Immunität
Immunity
Aus / Off 1 – 9 Mit der Immunität lassen sich diverse externe Störeinflüsse, z.B. Regen, Vibrationen, Reflexionen minimieren.
The immunity allows to minimize different, external interference, e.g. rain, vibrations, reflections.
Reset
Reset
Der Sensor wird auf die Werkseinstellungen zurückgesetzt.
The sensor will be reset to the factory settings.
Code
Code
Zugang mit Code Access with code
Zugang sperren Lock access
Zugang ohne Code Access without code
Verbindung trennen
Close connection
Programmiermodus wird verlassen. Leaving configuration mode.
4.3 ADRESSE / ADDRESS
Wenn sich mehrere Sensoren in der Reichweite der Fernbedienung befinden, müssen die
Sensoren auf verschiedene Adressen eingestellt werden (siehe Einstellung mit Potentiometer /
Programmiertaste).
If there are several sensors within range of the remote control, different sensor adresses must be
set (see configuration with potentiometer / programming button).
4.4 SICHERHEIT / SECURITY
Zugang ohne Code:
Der Zugriff mit der Fernbedienung ist jederzeit möglich.
Access without code:
Accessing the sensor with the remote control is always possible.
Zugang mit Code:
Der Sensor kann mit einem 4-stelligen Code gegen unerlaubten Zugriff gesichert werden. Der
Einstieg in den Programmiermodus ist dann nur noch durch Eingabe des Codes möglich.
Access with code:
The sensor can be protected against unwanted manipulation with a four-digit code. The adjusting
of the sensor is possible only by entering the correct code.
„Code“ wählen
Choose "code"
„Zugang mit Code“ wählen
Choose "access with code"
4-stelligen Code eingeben
Enter 4-digit code
4-stelligen Code wiederholen
Repeat 4-digit code
Zugang sperren:
Wird der Sensor mit „Zugang sperren“ gesichert, so ist das Gerät gesperrt. Es ist kein Zugriff mit
der Fernbedienung mehr möglich.
30 Minuten nach der letzten Übertragung wird der Konfigurationsmodus automatisch verlassen.
Nach Anlegen der Betriebsspannung ist der Sensor für 30 Minuten im Zustand „Zugang ohne
Code“.
Lock access:
With „lock access“ the sensor can be completely secured. In the locked state, no communication with
the sensor is possible anymore. Unlocking the sensor is only possible by cycling the power supply.
For safety reasons the configuration mode is automatically deactivated 30 minutes after the last
setting has been made. The sensor is in the “access without code” state for 30 minutes after the
sensor has been switched on.
4 TEC AG
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
Domino 105X RC
find adress
address 1
address 2
address 3
address 4
address 5
Domino 105X RC
Domino 105X RC
4 TEC AG Domino 105X RC enter code
enter code repeat code
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
Empfindlichkeit
Erfassungsmodus
Haltezeit Ausgang
Relaiskontakt
Querverkehrausbl.
Tür offen
sensitivity
read value
1 minim.
2
3
4
5
Domino 105X RC
output hold time
response
Immunität
reset
code
stop connection
Domino 105X RC
access with code
lock access
access without code
sensitivity
read value
1 minim.
2
3
4
5
sensitivity
1 minim.
2
3
4
5
7
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
find address
address 1
address 2
address 3
address 4
address 5
4 TEC AG
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
Domino 105X RC
find adress
address 1
address 2
address 3
address 4
address 5
Domino 105X RC
Domino 105X RC
4 TEC AG Domino 105X RC enter code
enter code repeat code
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
Empfindlichkeit
Erfassungsmodus
Haltezeit Ausgang
Relaiskontakt
Querverkehrausbl.
Tür offen
sensitivity
read value
1 minim.
2
3
4
5
Domino 105X RC
output hold time
response
Immunität
reset
code
stop connection
Domino 105X RC
access with code
lock access
access without code
sensitivity
read value
1 minim.
2
3
4
5
sensitivity
1 minim.
2
3
4
5
7
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
find address
address 1
address 2
address 3
address 4
address 5
4 TEC AG
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
Domino 105X RC
find adress
address 1
address 2
address 3
address 4
address 5
Domino 105X RC
Domino 105X RC
4 TEC AG Domino 105X RC enter code
enter code repeat code
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
Empfindlichkeit
Erfassungsmodus
Haltezeit Ausgang
Relaiskontakt
Querverkehrausbl.
Tür offen
sensitivity
read value
1 minim.
2
3
4
5
Domino 105X RC
output hold time
response
Immunität
reset
code
stop connection
Domino 105X RC
access with code
lock access
access without code
sensitivity
read value
1 minim.
2
3
4
5
sensitivity
1 minim.
2
3
4
5
7
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
find address
address 1
address 2
address 3
address 4
address 5
4 TEC AG
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
Domino 105X RC
find adress
address 1
address 2
address 3
address 4
address 5
Domino 105X RC
Domino 105X RC
4 TEC AG Domino 105X RC enter code
enter code repeat code
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 105X RC
Empfindlichkeit
Erfassungsmodus
Haltezeit Ausgang
Relaiskontakt
Querverkehrausbl.
Tür offen
sensitivity
read value
1 minim.
2
3
4
5
Domino 105X RC
output hold time
response
Immunität
reset
code
stop connection
Domino 105X RC
access with code
lock access
access without code
sensitivity
read value
1 minim.
2
3
4
5
sensitivity
1 minim.
2
3
4
5
7
sensitivity
relay contact
output hold time
response
immunity
reset
Domino 100X RC
Domino 101X RC
Domino 102X RC
Domino 105X RC
Domino 110X RC
Domino 1050 RC
find address
address 1
address 2
address 3
address 4
address 5
5. LED STATUSANZEIGE / LED STATUS DISPLAY
grün Gerät betriebsbereit
rot Detektion
grün blinkend Befehl empfangen
rot blinkend Fehler
grün/rot blinkend Initialisierung (für 10 Sek. nach dem Einschalten)
green unit ready for operation
red detection
green flashing command received
red flashing error
green/red flashing initialisation (for 10 seconds after switching on)
LED
8. LIEFERUMFANG / SCOPE OF DELIVERY
- DOMINO 1050 - DOMINO 1050
- Anschlusskabel - Connecting cable
- Schrauben für Montage - Fitting screws
- Bohrschablone als Abziehkleber - Drilling template in the form of a peel-off sticker
- Bedienungsanleitung - Fitting and operating instruction
9. OPTIONALES ZUBEHÖR / OPTIONAL ACCESSORIES
- Deckenmontagebügel - Ceiling-mounting bracket
- Wetterdachset - Weather-cap set
(Deckenmontagebügel enthalten) (ceiling mounting bracket included)
- Domi-LINK (Fernbedienung für RC-Version) - Domi-LINK (remote control for RC-versions)

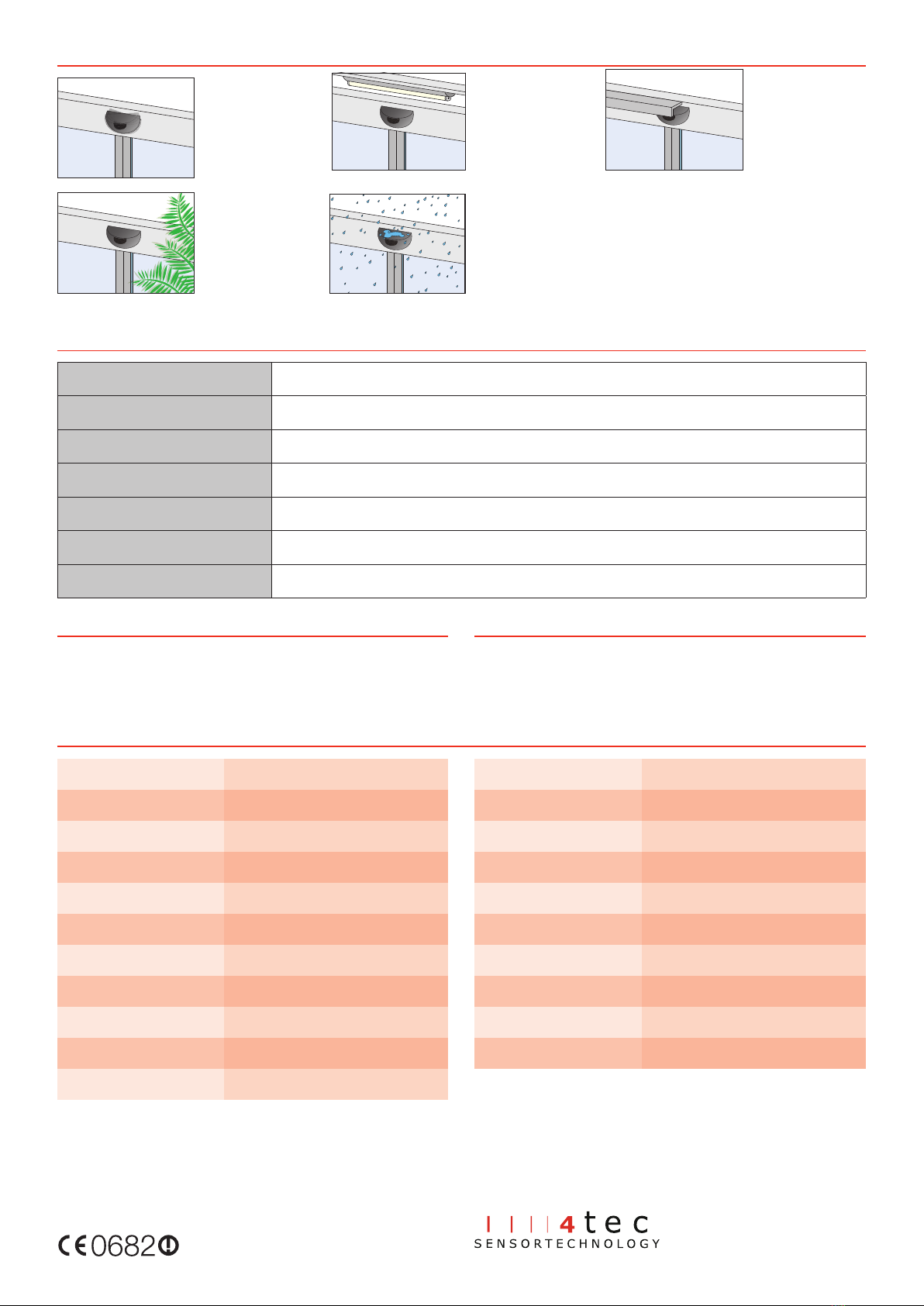

6. STÖREINFLÜSSE – RATSCHLÄGE FÜR DEN EINBAU / DISTURBING INFLUENCES – INSTALLATION RECOMMENDATIONS
Der Radar muss solide mon-
tiert werden. Er darf nicht
vibrieren.
The radar sensor unit must
be installed firmly. It should
not vibrate.
Der Radar darf nicht hinter
einem Panel oder anderen
Abdeckungen montiert
werden.
The radar sensor unit must
not be installed behind a
panel or other cover.
Es sollten sich keine bewegten
Objekte (z. B. Ventilatoren,
Pflanzen, Bäume, Fahnen
u.s.w.) im Erfassungsfeld des
Radars befinden.
No moving objects (e.g. fans,
plants, trees, flags, etc.) are
permitted in the detection
area of the radar sensor unit.
Der Radar sollte vor Regen
geschützt montiert werden.
The radar sensor unit should
be installed in a position
where it is protected from
rain.
Der Radar sollte nicht
in der Nähe von
Fluoreszenzlampen
montiert werden.
The radar sensor unit must
not be fitted close to fluo-
rescent lamps
Der Einbau des Wetterdachs aus dem
Zubehörprogramm wird empfohlen.
In this case the installation of a weather-cap out
of the accessory range is recommended.
10. TECHNISCHE DATEN / TECHNICAL DATA
03.07
Speisespannung 12 - 30 V DC / 12 - 24 V AC
Supply voltage 12 - 30 V DC / 12 - 24 V AC
Stromaufnahme ca. 40 mA @ 24 V DC, 20 °C
Current consumption approx. ca. 40 mA @ 24 V DC, 20 °C
Leistungsaufnahme < 1 W
Power consumption < 1 W
Temperaturbereich -20 °C bis +60 °C / -4 °F bis 140 °F
Temperature range -20 °C to +60 °C / -4 °F bis 140 °F
Luftfeuchtigkeit 0 bis 90 % RH, nicht kondensierend
Atmospheric humidity 0 to 90 % RH, non-condensing
Mikrowellenmodul K-Band 24.05 GHz - 24.25 GHz
Microwave module K band 24.05 GHz - 24.25 GHz
Sendeleistung < 20 dBm
Transmitting power < 20 dBm
Relaisausgang potentialfrei NO oder NC
Relay output potential free NO or NC
Nennleistung 0.5 A AC / 1 A DC
Rating 0.5 A AC / 1 A DC
max. Schaltleistung 24 W / 60 VA
max. switching power 24 W / 60 VA
max. Schaltspannung 48 V AC / 48 V DC
max. switching voltage 48 V AC / 48 V DC
max. Schaltstrom 1 A
max. switching current 1 A
Haltezeit 0.2 s - 10 s
Hold time 0.2 s - 10 s
Schutzart IP54
Protection class IP54
Gehäusematerial ABS
Housing material ABS
Abmessungen 123 mm (B) x 65 mm (H) x 57 mm (T)
Dimensions 123 mm (W) x 65 mm (H) x 57 mm (D)
Gewicht 120 g
Weight 120 g
max. Montagehöhe 4 m
max. installation height 4 m
Elektromagnetische Verträglichkeit CE gemäss EMC directive 89/336/EEC
Electromagnetic compatibility CE in accordance with EMC directive 89/336/EEC
min. Detektionsgeschwindigkeit 0.1 m/s
min. detection speed 0.1 m/s
Zulassung CETECOM, Test Report no.: 2-3693-01-01/04
Approval CETECOM, test report no.: 2-3693-01-01/04
4 TEC AG Tel. +41 71 844 69 99
Sensortechnology Fax +41 71 844 69 90
Rietbergstrasse 49 www.4tec-ag.ch
Dieses Gerät entspricht den Bestimmungen der europäischen Richtlinie R&TTE.
Die Konformitätserklärung ist auf folgender Seite abrufbar: www.4tec-ag.ch
This unit complies with the requirements of the European R&TTE directive.
The declaration of conformity can be called up on the following website: www.4tec-ag.ch
7. STÖRUNGEN BEHEBEN / FAULT RECTIFICATION
Tür sieht sich selber
Door sees itself
Empfindlichkeit vermindern, Radar weiter nach vorne stellen
reduce sensitivity, position radar sensor unit further forwards
LED leuchtet nicht
LED fails to illuminate
keine Spannung, Gerät defekt
no power supply, unit defective
Sensor reagiert auf geringste Einflüsse
Sensor responds on littel influences
Immunität erhöhen
Increase the immunity
Sensor reagiert verzögert oder zu schnell
Sensor responds to slow or to fast
Ansprechverhalten anpassen
Change the response settings
Tür öffnet ohne ersichtlichen Grund
Door opens without any reason
Immunität erhöhen
Increase the immunity
Potentiometer ausser Funktion
Potentiometer without function
Adresse im Programmiermodus eingestellt, IR-Modus ist aktiviert (nur für RC-Version)
Address has been set, the IR-mode is activated (for RC-Version only)
Keine Kommunikation mit Domi-LINK
No communication with Domi-LINK
Keine Adresse eingestellt (nur RC Version)
no address set (RC version only)
This manual suits for next models
1
Table of contents
Other 4 tec SENSORTECHNOLOGY Accessories manuals
