Abilia Control Medi Standard User manual

Control Medi Standard
Manual
Art. Nr: 429220-1
SE, EN, 4.0

Innehållsförteckning/Content
SE: Svensk Bruksanvisning Control Medi Standard .......................................................................... 6
1. Inledning .................................................................................................................................... 6
1.1 Produktbeskrivning ............................................................................................................ 6
1.2 Avsedd användning ........................................................................................................... 6
1.3 Allmänt om Control Medi ................................................................................................... 7
1.4 Teckenförklaring................................................................................................................ 8
1.5 Sätta i batterier .................................................................................................................. 8
1.6 Byta batterier ..................................................................................................................... 8
2. Viktig information ....................................................................................................................... 9
2.1 Säkerhet............................................................................................................................ 9
2.2 Säkerhetsinstruktioner för användning............................................................................... 9
2.3 Allvarliga incidenter ........................................................................................................... 9
2.4 Överensstämmelse med krav för medicintekniska produkter ............................................. 9
2.5 Ansvar ............................................................................................................................... 9
3. Inställningar ............................................................................................................................. 11
3.1 Signaler vid programmering............................................................................................. 11
3.2 Avbryta programmering ................................................................................................... 11
3.3 Nivåer i Control Medi Standard........................................................................................ 11
3.4 Låsa/låsa upp inställningslås ........................................................................................... 13
3.5 Öppna/stänga en nivå ..................................................................................................... 13
3.6Inlärning av IR-kanaler från en annan sändare................................................................ 14
3.7 Lägga in GewaLink-kanal ................................................................................................ 15
3.8 Lägga in 4096-kod........................................................................................................... 15
3.9 Kopiera knapp ................................................................................................................. 17
3.10 Återkoppling vid knapptryckning ...................................................................................... 17
3.11 Inställning av anslagsfördröjning...................................................................................... 18
3.12 Repetera senaste funktion............................................................................................... 18
3.13 Skapa automatisk sekvens (Macro)................................................................................. 19
3.14 Direktstyrning .................................................................................................................. 20
3.15 Kanalområde ................................................................................................................... 21
4. Märkning.................................................................................................................................. 22
5. Fastsättning av Control Medi ................................................................................................... 22
6. Säkerhetskopiering och återställning ....................................................................................... 22
7. Rengöring ................................................................................................................................ 23
8. Grundinställningar i Control Medi............................................................................................. 23
8.1 Återställning till grundinställning....................................................................................... 23
9. Tekniska data .......................................................................................................................... 24
9.1 Tekniska data .................................................................................................................. 24
9.2 Tillbehör som medföljer Control Medi Standard ............................................................... 24
9.3 Övriga tillbehör till Control Medi ....................................................................................... 24
10. Förvaring och kassering ...................................................................................................... 25
10.1 Förvaring ......................................................................................................................... 25
10.2 Kassering ........................................................................................................................ 25

11. Sammanställning snabbguide.............................................................................................. 26
GB: English Manual Control Medi Standard.................................................................................... 29
1. Introduction.............................................................................................................................. 29
1.1 Product description.......................................................................................................... 29
1.2 Intended purpose............................................................................................................. 29
1.3 General information about Control Medi .......................................................................... 30
1.4 Symbols .......................................................................................................................... 31
1.5 Inserting Batteries............................................................................................................ 31
1.6 Change the batteries ....................................................................................................... 31
2. Important information............................................................................................................... 32
2.1 Safety .............................................................................................................................. 32
2.2 Safety instructions for operation ...................................................................................... 32
2.3 Serious incidents ............................................................................................................. 32
2.4 Conformance with requirements for medical devices....................................................... 32
2.5 Product liability ................................................................................................................ 32
3. Settings.................................................................................................................................... 33
3.1 Alerts when programming................................................................................................ 33
3.2 Cancel Programming....................................................................................................... 33
3.3 Levels in Control Medi Standard...................................................................................... 33
3.4 Locking/Unlocking the Settings Lock ............................................................................... 35
3.5 Opening/Closing a Level.................................................................................................. 35
3.6 Recording IR Channels from another Transmitter............................................................ 36
3.7 Adding a GewaLink channel ............................................................................................ 37
3.8 Adding a 4096-code ........................................................................................................ 37
3.9 Copying a button ............................................................................................................. 39
3.10 Feedback when pressing buttons .................................................................................... 39
3.11 Setting an acceptance delay............................................................................................ 40
3.12 Repeating the last function .............................................................................................. 40
3.13 Creating an automatic sequence (Macro) ........................................................................ 41
3.14 Direct control ................................................................................................................... 42
3.15 Setting the channel range................................................................................................ 43
4. Button Labelling ....................................................................................................................... 44
5. Control Medi Holders ............................................................................................................... 44
6. Backups and reinstallation ....................................................................................................... 45
7. Cleaning .................................................................................................................................. 45
8. Default settings in your Control Medi ....................................................................................... 46
8.1 Resetting to Default settings............................................................................................ 46
9. Technical data ......................................................................................................................... 47
9.1 Technical data ................................................................................................................. 47
9.2 Accessories included with your Control Medi Standard.................................................... 47
9.3 Other accessories availale for Control Medi..................................................................... 47
10. Storage and disposal........................................................................................................... 48
10.1 Storage............................................................................................................................ 48
10.2 Disposal .......................................................................................................................... 48

11. Summary and Quick guide .................................................................................................. 49

SE: Svensk Bruksanvisning Control Medi Standard
1. Inledning
1.1 Produktbeskrivning
Control Medi Standard är en programmerbar IR-sändare som ersätter vanliga fjärrkontroller till TV,
DVD, stereo mm. Control Medi Standard har totalt 28 olika programmeringsplatser fördelade på fyra
nivåer. Man trycker direkt på knapparna för att sända signaler, och byter nivå med Nivå-knappen.
Det går även att ansluta en yttre manöverkontakt som kan direktstyra en knapp på sändaren.
När man trycker på en knapp så ges bekräftelse i form av vibration, ljud och ljus.
Control Medi är en del av ”GewaLink-systemet” och kan därför användas tillsammans med alla
dessa produkter.
1.2 Avsedd användning
Control Medi är lättanvänd fjärrkontroll, avsedd för att vara till hjälp för människor som inte kan
använda en standardfjärkontroll på grund av motoriska-, kognitiva- eller synnedsättningar. Enheten
kan hjälpa användaren att styra elektronisk utrustning hemma, som till exempel TV-apparater,
belysning, entré- och garageportöppnare.
Enheten är avsedd för inomhus- och utomhusbruk.

1.3 Allmänt om Control Medi
Innan man börjar använda Control Medi finns det vissa saker som man bör veta:
VARNING: Innan du använder produkten måste du kontrollera att alla anslutna apparater och
elektronisk utrustning är korrekt installerade, används enligt anvisningarna och är säkra att använda.
VARNING: Säkerställ att användaren alltid kan få hjälp på annat sätt om produkten inte fungerar
korrekt.
•Control Medi levereras med GewaLink-kanaler grundinställda vilket innebär att det går att
använda sändaren direkt efter att batterier har satts i. Se avsnitt Sätta i batterier.
•För att komma in i programmeringsläge trycker man först in Nivå-knappen och sedan samtidigt
en Funktions-knapp i ca 2sekunder. Olika Funktions-knappar väljs beroende av vad som ska
programmeras.
•Om man ångrar en knapptryckning eller om något blir fel vid programmeringen kan man alltid
trycka på Nivå-knappen i två sekunder. Den fungerar som Avbryt-knapp.
•Det är viktigt att inte vänta för länge mellan de olika stegen i programmeringen. Efter en viss tid
går Control Medi automatiskt ur programmeringsläget för att spara ström.
•Om en knapp på Control Medi eller manöverkontakt hålls nedtryckt mer än 1 minut så kommer
Control Medi att avbryta sändning av signal för att spara batterier.
•Inställningarna kan skyddas med inställningslås.
•Man kan bara ändra inställningar på nivåer som är upplåsta.

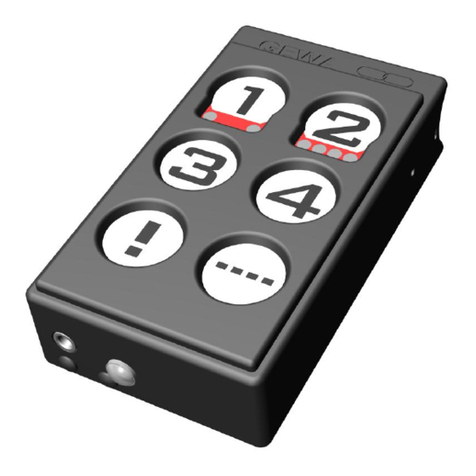

Bilden visar olika benämningar och funktioner som förekommer i texten.
Indikeringslampor
Funktions
-knappar
1
-
6
Kod-knapp
!
Nivå
-knapp
---
/
Funktions-knapp
Indikeringslampor som visar
olika nivåer, nivå 1-4
Fig 1

1.4 Teckenförklaring
Följande symboler kommer att finnas med i texten:
X
och
Y
Valfri knapp på Control Medi
Y
Valfri knapp på annan sändare som ska läras in
1
…
6
Knapp 1-6
!
Kod-knapp
---
Nivå-knapp
---
2 sek Nivå-knapp som hålls nedtryckt i ca 2 sekunder
---
+
1
2 sek Nivå-knapp och knapp 1 som hålls nedtryckta i ca 2 sekunder
1.5 Sätta i batterier
Lossa skruvarna till batteriluckan på baksidan av Control Medi med en
skruvmejsel och sätt in 3 st alkaline batterier typ LR03 (AAA) 1,5
V. Placera
batterierna rätt polvända enligt markering i botten på batterifacket
.
OBS:
Använd icke laddningsbara alkalisk batterier till Gewa Control Medi
Standard
.
1.6
Byta batterier
När batterierna behöver bytas, blinkar LED indikatorn rött och det hörs en
långt och tre korta pip, vilket upprepas två gånger
.

2. Viktig information
Innan du använder produkten ska du läsa och förstå innehållet i bruksanvisningen.
2.1 Säkerhet
Säkerhetsdefinitioner
VARNING: Risk för skada eller dödsfall om anvisningarna inte följs.
FÖRSIKTIGHET:Risk för produktskada om anvisningarna inte följs.
OBS: Information som är nödvändig i en viss situation.
2.2 Säkerhetsinstruktioner för användning
VARNING: Läs följande varningsinstruktioner innan du använder produkten.
•Säkerställ att användaren alltid kan få hjälp på annat sätt om produkten inte fungerar korrekt.
•Innan du använder produkten måste du kontrollera att alla anslutna apparater och
elektronisk utrustning är korrekt installerade, används enligt anvisningarna och är säkra att
använda.
•Snörlåset är en säkerhetsdetalj som ska förhindra strypning. Kontrollera att halsremmens
ändar lätt kan dras ut t.ex. om sändaren skulle fastna i något. Gör aldrig knutar på
halsremmen!
2.3 Allvarliga incidenter
Om en allvarlig händelse relaterad till produkten inträffar, måste detta rapporteras till
tillverkaren och den behöriga myndigheten i ditt land.
En händelse anses allvarlig om den direkt eller indirekt ledde, kan ha lett, eller kan leda till
någon av dessa situationer:
•Dödsfall av användare eller annan person.
•Vid tillfällig eller permanenta allvarliga försämringar av användarens eller andra personers
hälsotillstånd.
•Ett allvarligt hot mot folkhälsan.
2.4 Överensstämmelse med krav för medicintekniska produkter
Control Medi marknadsförs som ett tekniskt hjälpmedel för personer med funktionsnedsättningar
och uppfyller alla nödvändiga krav, förordningar och direktiv för medicintekniska produkter.
2.5 Ansvar
Produkten har utvecklats och riskbedömts i enlighet med ISO 14971. Användarmanualen och de
tekniska specifikationerna har utformats i enlighet med säkerhetsbedömningarna vid riskanalysen.
Tänk alltid på säkerheten när du använder produkten. Om produkten används på annat sätt än
avsett kan det innebära risker som Abilia AB inte tar ansvar för. Produktens uppskattade livslängd
gäller vid användning i enlighet med dess avsedda användnings- och underhållsinstruktioner.
Abilia AB ansvarar inte för förlust, skada eller följdförlust om produkten har använts eller installerats
på annat sätt än vad som anges i detta dokument. Alla former av skador eller manipulation av
produkten upphäver garantin och tillverkarens ansvar.

3. Inställningar
Följande stycken beskriver hur man ställer in Control Medi Standard för olika inställningsval.
För att komma in i programmeringsläge ska man trycka först på Nivå-knappen
---
och sedan
samtidigt på knappen
X
i 2 sekunder för önskat inställningsval (se nedan). När man släpper
knapparna hörs signal ”Inställning”, och indikeringslampan på knappen för inställningsvalet blinkar.
En felsignal ”Fel” ljuder om man gör ett ogiltigt inställningsval.
Tryck samtidigt
Inställningsval
---
+
1
2 sek Funktion
---
+
2
2 sek
System
---
+
3
2 sek
Återställningar
Därefter följer olika tryckningar beroende på vad som ska ställas in, se de separata beskrivningarna
nedan.
Det är viktigt att inte vänta för länge mellan de olika stegen i programmeringen. Efter en viss tid går
Control Medi automatiskt ur programmeringsläget för att spara ström.
Om programmeringen lyckats ges signal ”Succé”. Om det blivit fel eller tagit för lång tid ges signal
”Fel”.
3.1 Signaler vid programmering
Vid programmering ger Control Medi återkoppling med blinkningar och olika signaler.
Signal ”Inställning”, (tre stegrande toner).
Signal ”Succé”, (tre positiva toner).
Signal ”Fel”, (åtta negativa toner).
3.2 Avbryta programmering
För att avbryta programmeringen kan man trycka på Nivå-knappen
---
och hålla den intryckt i 2
sekunder.
3.3 Nivåer i Control Medi Standard
Control Medi Standard har totalt fyra nivåer med 7 programmerbara knappar. De är vid leverans
grundinställda med GewaLink-kanalerna 16-39 på nivå 1-4, se Tabell 1. Det är valfritt om man vill
använda en, flera eller alla fyra nivåerna. Fyra indikeringslampor visar vilken nivå man befinner sig
på (se Fig 1).
Control Medi Standard levereras med endast nivå 1 öppen, övriga nivåer är stängda. För att öppna
ytterligare nivåer se avsnitt Öppna/stänga en nivå.
När endast en nivå är öppen så innehåller Nivå-knappen
!
automatiskt en kanal, vilket alltid är den
första kanalen på nästa nivå. Därmed går det att styra åtta funktioner även om bara en nivå är
öppen. Se 1i Tabell 1.
När flera nivåer är aktiva så byter man nivå genom att trycka på Nivå-knappen
!
. För varje
tryckning stegas en nivå.

Tabell 1: Grundinställning Gewa Link-kanaler
Tabell 1 visar vilka kanaler/koder som är inlagda i Control Medi Standard vid leverans.
GewaLink-kanalernas placering
Knapp på
Control Medi
Standard
Nivå 1-4
(indikeras rött)
1
2
3
4
1
16 22 28 34
2
17 23 29 35
3
18 24 30 36
4
19 25 31 37
5
20 26 32 38
6
21 27 33 39
!
2kod kod kod kod
---
122 28 34 16
1Om endast en nivå är öppen blir Nivå-knappen automatiskt en kanal. Det är den första kanalen på nästa
nivå.
2 Samma kod på alla nivåerna.
OBS! Tabellen ovan visar GewaLink-kanalernas placering vid leverans. Det är möjligt att välja en
annan uppsättning av GewaLink-kanaler, se Kanalområde.

3.4 Låsa/låsa upp inställningslås
För att skydda inställningarna i Control Medi kan man aktivera inställningslås.
När inställningslås är aktiverat är inställningarna skyddade. Om man försöker att ändra inställningar
utan att först låsa upp ges signal ”Fel”.
Gör enligt följande för att låsa/låsa upp Inställningslåset:
1. Tryck först på
---
och sedan samtidigt på
1
i 2 sekunder. När man släpper knapparna hörs
signal ”Inställning” och indikeringslampan på knapp 1 blinkar.
2. Tryck på
3
.
3. Tryck på
1
för att låsa upp inställningslåset eller
2
för att låsa.
4. Om åtgärden lyckats ges signal ”Succé”. Om det blivit fel eller tagit för lång tid ges signal ”Fel”.
Låsa upp/låsa inställningslås
---
+
1
2 sek,
3
, tryck sedan önskat val
1
eller
2
.
1
= Låsa upp.
2
= Låsa.
Grundinställning: Upplåst
3.5 Öppna/stänga en nivå
Control Medi har fyra olika nivåer, vilket innebär att varje knapp kan ha fyra olika funktioner. Det går
att välja vilka nivåer som ska vara öppna och därigenom hur många funktioner varje knapp ska ha.
Man bör stänga de nivåer man inte använder.
1. Tryck först på
---
och sedan samtidigt på
1
i 2 sekunder. När man släpper knapparna hörs
signal ”Inställning” och indikeringslampan på knapp 1 blinkar.
2. Tryck på
6
. Lampan för aktuell nivå lyser nu.
3. Stega fram till den nivå som ska öppnas eller stängas genom att trycka på
---
.
4. Tryck på
1
för att stänga vald nivå eller
2
för att öppna vald nivå.
Lampan för nivåerna förflyttas automatiskt till nästa nivå som därmed direkt kan öppnas resp.
stängas.
5. Tryck på
---
i 2 sekunder för att avsluta.
6. Om åtgärden lyckats ges signal ”Succé”. Om det blivit fel eller tagit för lång tid ges signal ”Fel”.
Öppna/stänga nivå
---
+
1
2 sek,
6
, välj nivå med
---
, tryck sedan önskat val
1
eller
2
,
---
2sek.
1
= Stänga.
2
= Öppna.
Grundinställning: Nivå 1 öppen

3.6 Inlärning av IR-kanaler från en annan sändare
Se till att batterierna i båda sändarna har god kapacitet. Placera inte sändarna i starkt ljus vid
inlärning (t.ex. solljus).
Lägg båda sändarna på ett bord med originalsändaren riktad mot den bakre gaveln på Control Medi,
se bild.
1. Tryck först på
---
och sedan samtidigt på
1
i 2 sekunder. När man
släpper knapparna hörs signal ”Inställning” och indikeringslampan på
knapp 1 blinkar.
2. Tryck på
1
.
3. Välj nivå där kanaler ska läras in med
---
.
4. Välj den knapp
X
där kanalen ska läras in. Lampan för vald knapp lyser
med fast sken och en ljudsignal ”Tryck” ljuder.
5. Tryck och håll ner den knapp
Y
på originalsändaren som ska läras in i
Control Medi. Släpp när lampan på vald knapp slocknar och en
ljudsignal ”Släpp” ljuder. Det kan ta upp till 10 sekunder.
Om lampan på vald knapp åter lyser med fast sken och ljudsignal
”Tryck” ljuder trycker man ytterligare en eller flera gånger tills signal
”Succé” ges.
Om signal ”Fel” ges har inspelningen misslyckats. Försök ytterligare en
gång från punkt 4.
6. Om inlärningen har lyckats med första knappen går man vidare med
punkt 4 och 5 tills alla knappar är inlärda.
7. Avsluta med att trycka på
---
i 2 sekunder.
8. Om åtgärden lyckats ges signal ”Succé”. Om det blivit fel eller tagit för
lång tid ges signal ”Fel”.
9. Testa nu de inlärda funktionerna på den apparat som ska styras.
Lära in IR-kanaler
---
+
1
2 sek,
1
,välj nivå med
---
, välj knapp
X
, välj knapp
Y
,gå vidare eller
avsluta
---
2 sek
Viktigt! När bara en nivå används blir Nivå-knappen automatiskt nästa nivås första knapp, se
Tabell1. Det innebär att det är fullt möjligt att lära in på Nivå-knappen men bara när en nivå är
öppen.
Originalsändare

3.7 Lägga in GewaLink-kanal
Control Medi Standard levereras med GewaLink-kanalerna 16-39 (se Tabell 1). Om man vill
använda en annan GewaLink-kanal på en viss knapp kan man lägga in en vald GewaLink-kanal så
här:
1. Tryck först på
---
och sedan samtidigt på
1
i 2 sekunder. När man släpper knapparna hörs
signal ”Inställning” och indikeringslampan på knapp 1 blinkar.
2. Tryck på
2
och sedan på
1
. Lampan för aktuell nivå blinkar nu.
3. Stega fram till den nivå som GewaLink-kanalen ska läggas in på med
---
.
4. Välj knapp
X
där GewaLink-kanalen ska sparas.
5. Välj Kanalområde,
1
= GewaLink 00 – 63.
2
= GewaLink 64 – 127.
6. Välj Kanalgrupp enligt Tabell 2 nedan.
7. Tryck på den Knapp som motsvarar den önskade GewaLink-kanalen i den valda kanalgruppen
enligt Tabell 2 nedan.
8. Om åtgärden lyckats ges signal ”Succé”. Om det blivit fel eller tagit för lång tid ges signal ”Fel”.
Tabell 2: Kanalgrupp och knapp för att lägga in GewaLink-kanal
Kanalområde
1
: GewaLink 00-63
Knapp
Kanalgrupp
1
Kanalgrupp
2
Kanalgrupp
3
Kanalgrupp
4
Kanalgrupp
5
Kanalgrupp
6
Kanalgrupp
!
Kanalgrupp
---
1
00
08
16
24
32
40
48
56
2
01
09
17
25
33
41
49
57
3
02
10
18
26
34
42
50
58
4
03
11
19
27
35
43
51
59
5
04
12
20
28
36
44
52
60
6
05
13
21
29
37
45
53
61
!
06
14
22
30
38
46
54
62
---
07
15
23
31
39
47
55
63
Kanalområde
2
: GewaLink 64-127
Knapp
Kanalgrupp
1
Kanalgrupp
2
Kanalgrupp
3
Kanalgrupp
4
Kanalgrupp
5
Kanalgrupp
6
Kanalgrupp
!
Kanalgrupp
---
1
64
72
80
88
96
104
112
120
2
65
73
81
89
97
105
113
121
3
66
74
82
90
98
106
114
122
4
67
75
83
91
99
107
115
123
5
68
76
84
92
100
108
116
124
6
69
77
85
93
101
109
117
125
!
70
78
86
94
102
110
118
126
---
71
79
87
95
103
111
119
127
Lägga in GewaLink-kanal
---
+
1
2 sek,
2
,
1
,välj nivå med
---
, välj knapp
X
, välj Kanalområde, välj Kanalgrupp,
välj GewaLink-kanal.
Se Tabell 2 för val av kanalgrupp och GewaLink-kanal.
Exempel: Man vill lägga GewaLink-kanal 28 på en viss knapp
X
.
---
+
1
2 sek,
2
,
1
,välj nivå,
X
,
1
,
4
,
5
.
3.8 Lägga in 4096-kod
Control Medi levereras med en speciell kodad kanal (4096) på Kod–knappen
!
som är
slumpmässigt vald. Denna kodade kanal används normalt för funktioner som kräver strikt behörighet
såsom lägenhetsdörrar eller villadörrar. Koden har 4096 olika kombinationer.

Kod-knappen har vid leverans samma kod oavsett vilken nivå man befinner sig på. Behöver man
lägga in en ny kodad kanal så finns det två metoder för att göra detta. Man kan ställa in 4096-kod på
valfri nivå och knapp. Rekommenderat är att ha 4096-kod på Kod-knappen.
OBS! Då man lägger in en ny kodad kanal så läggs den bara in på en nivå. Vill man använda Kod-
knappen med samma kod på flera nivåer måste den läggas in på varje nivå.
Första metoden är att lära in från en kodad sändare som beskrivs under avsnitt Inlärning av
kanaler från en annan sändare.
För metod två knappas en binär kod in. Den binära koden kan man själv hitta på eller så använder
man en kod som redan finns inställd i en IR-mottagare eller IR-sändare.
Det finns två typer av IR-mottagare. En äldre typ av mottagare där kodinställningen görs med en 12-
polig omkopplare eller nyare där IR-mottagaren är programmerbar. Principen är densamma för hur
den binära koden skapas. I fig 3 finns en 12-polig omkopplare avbildad. Omkopplarna 1, 4, 6 och 12
står i ”On-läge” och övriga står i ”Off”-läge.
1 2 3 4 5 6 7 8 9 10 11 12
2048 1024 512 256 128 64 32 16 8 4 2 1
On
Off
Fig 3
Följande exempel beskriver hur den binära koden skapas enligt metod två:
1. Tryck först på
---
och sedan samtidigt på
1
i 2 sekunder. När man släpper knapparna hörs
signal ”Inställning” och indikeringslampan på knapp 1 blinkar.
2. Tryck på
2
och sedan på
2
igen.
3. Välj nivå där 4096-koden ska läras in med
---
.
4. Välj knapp där 4096-koden ska sparas. (Lämpligen
!
-knappen.)
5. Lägg in koden genom att trycka på
1
respektive
2
.
1
= omkopplare i Off-läge och
2
= omkopplare i On-läge.
Gör tolv tryckningar i tur och ordning:
2
,
1
,
1
,
2
,
1
,
2
,
1
,
1
,
1
,
1
,
1
,
2
, (Fig 3).
6. Om åtgärden lyckats ges signal ”Succé”. Om det blivit fel eller tagit för lång tid ges signal ”Fel”.
7. Koden är nu inlagd på den valda knappen. OBS! Koden ovan är bara ett exempel och ska vara
olika för olika användare. Notera koden för eventuellt framtida behov.
OBS! Om man har lagt in kodad kanal på Kod-knappen och vill använda den med samma kod på
flera nivåer måste den läras in på varje nivå.
Lägga in 4096-kod
---
+
1
2 sek,
2
,
2
,välj nivå med
---
, välj knapp
X
, tryck
1
eller
2
12 ggr.
1
= Off-läge.
2
= On-läge.
Grundinställning: Slumpvis kod

3.9 Kopiera knapp
Med Control Medi har man möjlighet att kopiera en knapps funktion till en annan knapp. OBS!
Koden/kanalen ligger även kvar på ursprungsplatsen.
1. Tryck först på
---
och sedan samtidigt på
1
i 2 sekunder. När man släpper knapparna hörs
signal ”Inställning” och indikeringslampan på knapp 1 blinkar.
2. Tryck på
5
.
3. Välj nivå med
---
och tryck på den knapp
X
vars kod ska kopieras.
4. Välj den nivå med
---
till vilken du vill kopiera koden. Tryck på önskad knapp
Y
som koden ska
kopieras till.
5. Om åtgärden lyckats ges signal ”Succé”. Om det blivit fel eller tagit för lång tid ges signal ”Fel”.
Kopiera knapp
---
+
1
2 sek,
5
, välj nivå och knapp som ska kopieras
X
,välj nivå och knapp
Y
till
vilken du vill kopiera koden.
3.10 Återkoppling vid knapptryckning
Control Medi ger alltid återkoppling i form av ljussignal när man trycker på en knapp. Man kan även
få återkoppling i form av ljudsignal och vibration. Det går att få återkoppling på alla tre sätt samtidigt,
eller välja vilka som ska vara på/av (ljus är alltid på).
Gör enligt följande för att ställa in ljud- och vibrationsstyrka.
1. Tryck först på
---
och sedan samtidigt på
2
i 2 sekunder. När man släpper knapparna hörs
signal ”Inställning” och indikeringslampan på knapp 2 blinkar.
2. Tryck på
1
.
3a. Ljudstyrka:
Tryck
1
för att sänka volymen, tryck
2
för att öka volymen. Fortsätt trycka tills önskad volym
ställts in.
och/eller:
3b. Vibrationsstyrka:
Tryck
3
för att minska vibrationen, tryck
4
för att öka vibrationen. Fortsätt trycka tills önskad
vibration ställts in.
4. Avsluta med att trycka på
---
i 2 sekunder.
5. Om åtgärden lyckats ges signal ”Succé”. Om det blivit fel eller tagit för lång tid ges signal ”Fel”.
Ändra styrka på ljudsignal och vibration
---
+
2
2 sek,
1
, välj inställning,
---
2sek.
1
= Sänka volymen.
2
= Öka volymen.
3
= Minska vibration.
4
= Öka vibration.
Grundinställning: Ljudsignal = 1 (0 – 5) Vibration = 1 (0 – 5)

3.11 Inställning av anslagsfördröjning
Med Control Medi har man möjlighet att ställa anslagsfördröjningen vid tryck på knappar eller
manöverkontakt, alltså den tid som en knapp eller manöverkontakt måste hållas nedtryckt innan
funktion erhålles. Anslagsfördröjningen går att ställa från 1 till 4 där 1 är ingen fördröjning (av) och 4
är maximal fördröjning (1 sekund).
1. Tryck först på
---
och sedan samtidigt på
2
i 2 sekunder. När man släpper knapparna hörs
signal ”Inställning” och indikeringslampan på knapp 2 blinkar.
2. Tryck på
2
.
3. Tryck på önskat värde för att välja anslagsfördröjning.
1
är av och
4
är max.
4. Om åtgärden lyckats ges signal ”Succé”. Om det blivit fel eller tagit för lång tid ges signal ”Fel”.
Ställa in anslagsfördröjning
---
+
2
2 sek,
2
, välj inställning.
1
= 0 sek,
2
= 0,3 sek,
3
= 0,6 sek,
4
=1 sek
Grundinställning: Anslagsfördröjning = AV (0 sek)
3.12 Repetera senaste funktion
I Control Medi Standard kan ha en knapp som repeterar den senast sända funktionen.
Gör enligt följande för att lägga in repetera senaste funktion på valfri knapp:
1. Tryck först på
---
och sedan samtidigt på
2
i 2 sekunder. När man släpper knapparna hörs
signal ”Inställning” och indikeringslampan på knapp 2 blinkar.
2. Tryck på
5
.
3. Tryck på
---
för att välja önskad nivå.
4. Tryck på önskad knapp
X
på den valda nivån.
5. Om åtgärden lyckats ges signal ”Succé”. Om det blivit fel eller tagit för lång tid ges signal ”Fel”.
För att ta bort repetera senaste funktion gör man en återställning av knappen, se Återställning till
grundinställning, återställning av en knapp.
Repetera senaste funktion
---
+
2
2 sek,
5
,välj nivå och knapp
X
.
Grundinställning: AV (ingen)

3.13 Skapa automatisk sekvens (Macro)
Control Medi har möjlighet att sända sekvenser. Genom att trycka på en knapp utför Control Medi
automatiskt en serie av knapptryckningar. T.ex. för att komma till en sida på text-TV behöver man
göra minst 4 knapptryckningar. Dessa 4 tryckningar går att lära in så att endast en tryckning
behöver göras. Andra tillämpningar kan vara att slå långa telefonnummer med endast en
knapptryckning eller att när man svarar i telefonen så stängs ljudet samtidigt av på TV. Control Medi
kan också lära sig att byta nivåer samt komma ihåg hur länge man trycker in knappen, man kan
sända max 25 sekunder per tryck. Andra redan inlärda sekvenser kan också utgöra en del av en ny
sekvens.
Det går alltid att avbryta en sändning av en sekvens genom att trycka på annan valfri knapp.
När en sekvens lärs in sänder Control Medi samtidigt det som finns på knappen. Maximalt 50
knapptryckningar per sekvens går att lära in. OBS! Den knapp som sekvensen ska ligga på får ej
vara en del av sekvensen.
1. Tryck först på
---
och sedan samtidigt på
1
i 2 sekunder. När man släpper knapparna hörs
signal ”Inställning” och indikeringslampan på knapp 1 blinkar.
2. Tryck på
4
.
3. Tryck på
1
för att starta inspelningen.
4. Tryck på de knappar som ska ingå i sekvensen.
5. Tryck på
---
och sedan samtidigt på
1
. När man släpper knapparna hörs signal ”Inställning” och
indikeringslampan på knapp 1 blinkar.
6. Tryck på
4
.
7. Tryck på
2
för att avsluta inspelningen.
8. Välj knapp
X
där sekvensen ska lagras.
9. Om åtgärden lyckats ges signal ”Succé”. Om det blivit fel eller tagit för lång tid ges signal ”Fel”.
Lägga in Macro
---
+
1
2 sek,
4
,
1
, skapa sekvens,
---
+
1
,
4
,
2
,välj knapp
X
för att spara.
Max 25 sek/tryck, 50 tryck

3.14 Direktstyrning
I Control Medi är det möjligt att direktstyra en knapp med en yttre manöverkontakt. Man kan välja
vilken knapp som ska aktiveras då man trycker på manöverkontakten.
Man kan även direktstyra två knappar med några sekunders mellanrum. Tiden kan ställas från 2 till
8 sekunder. (Direktstyrning av två knappar finns from ver. 1.0.6.)
Manöverkontakt med 3,5 mm propp ansluts till uttaget på sidan av Control Medi.
Gör enligt följande för att aktivera/avaktivera direktstyrning:
1. Tryck först på
---
och sedan samtidigt på
2
i 2 sekunder. När man släpper knapparna hörs
signal ”Inställning” och indikeringslampan på knapp 2 blinkar.
2. Tryck på
3
.
3a. Aktivera direktstyrning.
Tryck på
2
, och tryck på den knapp
X
som ska aktiveras vid tryck på manöverkontakten.
eller:
3b. Aktivera direktstyrning av två knappar.
Tryck på
3
, och tryck på den första knapp
X
som ska aktiveras vid tryck på manöverkontakten.
Tryck på den andra knapp
X
som ska aktiveras. Välj tid innan andra knapp ska aktiveras med
1
-
4
.
eller:
3c. Tryck på
1
för att stänga av direktstyrning (återaktiverar scanning).
4. Om åtgärden lyckats ges signal ”Succé”. Om det blivit fel eller tagit för lång tid ges signal ”Fel”.
Aktivera/avaktivera direktstyrning
Aktivera direktstyrning:
---
+
2
2 sek,
3
,
2
,välj knapp
X
.
Aktivera direktstyrning av två knappar:
---
+
2
2 sek,
3
,
3
,välj första knapp
X
,välj
andra knapp
X
. Välj tid
1
-
4
.
1
= 2 sek,
2
= 4 sek,
3
= 6 sek,
4
= 8 sek
Avaktivera direktstyrning:
---
+
2
2 sek,
3
,
1
.
Grundinställning: AV (ingen)
