ABSCO SHEDS 15231FK Installation guide

Absco Industries Assembly Instruction Manual
ABSCO BASIC SHED
MODEL: 15231FK
1.52mW x 2.26mD x 1.80mH
Model: 15231FK 25/09/18 1.10 1
MANU FA CT URED
IN A US TR ALIA
SNAPTiTE
Assemb ly
CONCRETE
SLAB
2360mm
1620mm
ABSCO INDUSTRIES ASSEMBLY INSTRUCTION MANUAL SHED MODEL: 23151GK 21-11-2017
CONCRETE SLAB
2360mm
1620mm
FRONT: 2.26m
SIDE: 1.52m
HEIGHT: 1.95m
We thank you for choosing an Australian made
shed. For further assistance please visit our detailed
instructional video library at
Http://www.abscosheds.com.au/watch-videos
At ABSCO Industries we are always looking to be
number ONE, so please let us know what you think
of our instructions. Feedback makes us better.
[email protected]
CONCRETE
REBATED EDGE
BOTTOM CHANNEL
CONCRETE SLAB
75mm WIDE REBATE
100mm

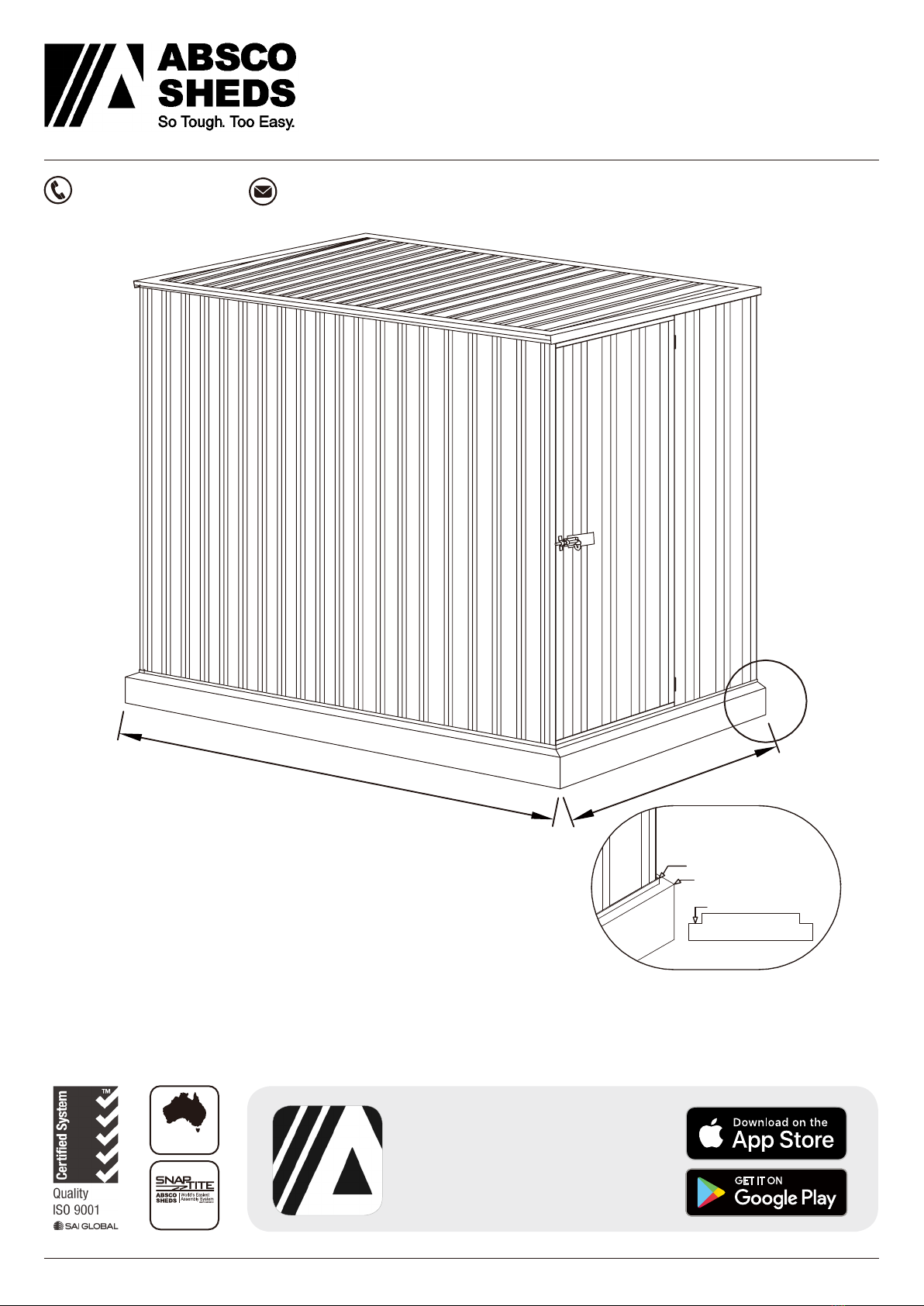

WHEN LAYING YOUR CONCRETE
SLAB, ENSURE THERE IS A
REBATED EDGE 25mm DEEP
AROUND THE PERIMETER
THIS WILL HELP WATER EGRESS
FROM THE BASE OF THE SHED
Absco Industries
Premier Shed Model: 23151GK
PAGE 01
[email protected]
www.eeplan.co.jp
JPN: 0120-82-5817 翻訳版改定日2021/4/28
非サイクロン地域での建設用
風の評価：AS4055-2012によるN2
より高い風の定格が必要な場合はご連絡ください
JPN: [email protected] or 0120 82 5817
コンクリートスラブを敷設するときは、周囲に25mm
の 深さのリベ ートエッジが あることを確 認します。こ
れは、小屋の底から水が出るのを助けます。
指導ビデオについては、Absco
Sheds Assemblyアプリをダ
ウ ン ロ ードしてくだ さ い

Absco Industries Assembly Instruction Manual
ABSCO BASIC SHED
MODEL: 15231FK
1.52mW x 2.26mD x 1.80mH
Model: 15231FK 25/09/18 1.10 2
一般的な手順
•
•
サイトの準備
•
•

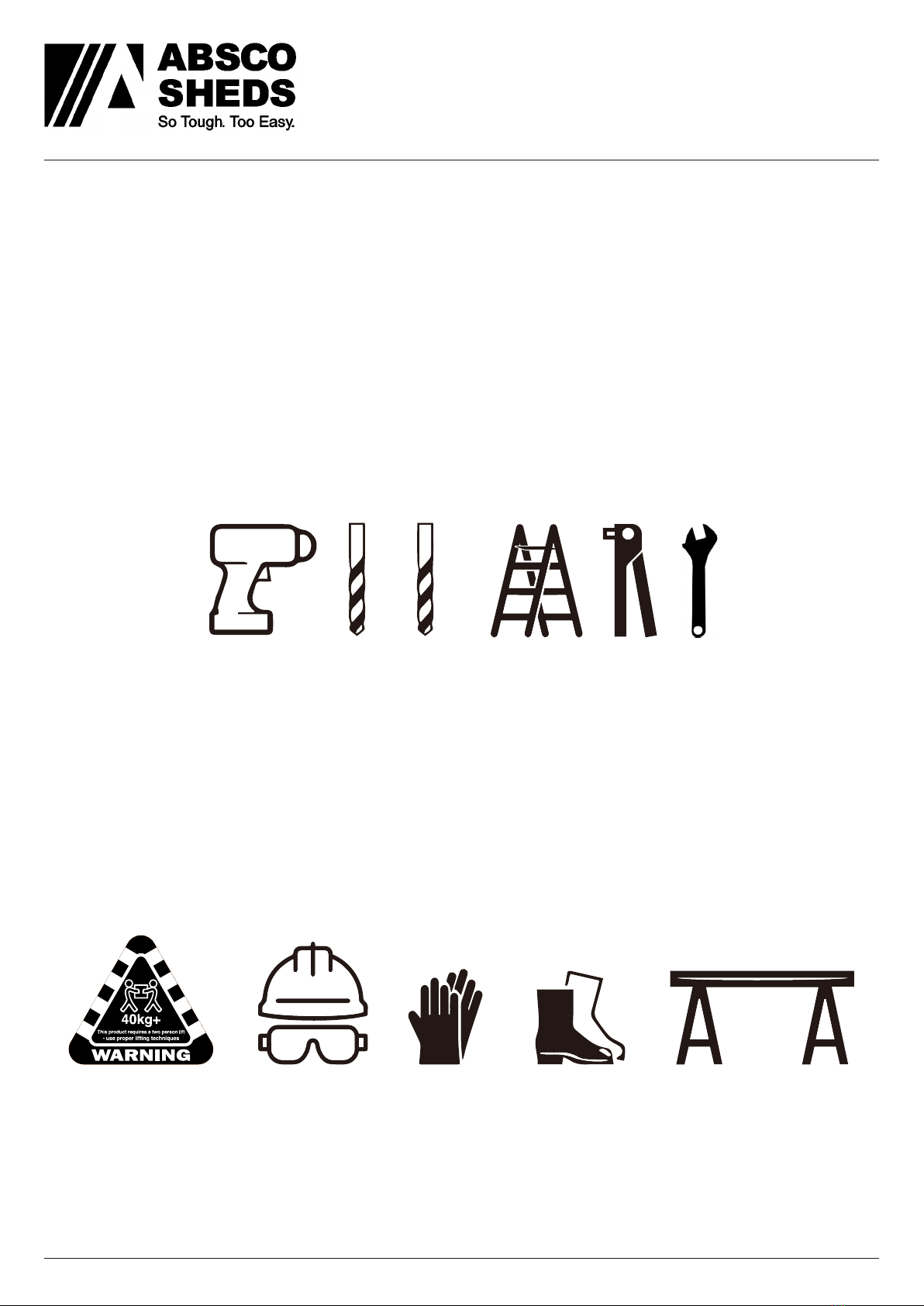

必要なツール
安全上の注意
•
•
•
•
推奨
3mm drill bit 10mm drill bits metal & masonry
アセンブリを開始する前に、これらの指示を詳細に読んで、アセンブリの方法と関連する詳細を完全に理解してください。
カートンを開梱し、「部品梱包リスト」ページで説明および図解されている部品と照らし合わせて、すべての部品を慎重に
識別して確認します。
小屋の場所は水平でなければなりません。表面が平らでないと、部品の位置がずれることがあります。
小屋は、鉄筋コンクリートスラブの上に建てられ、「最終構造」ページに適切に示されているように固定されます。
一部の部品には鋭いエッジがある場合があります。これらのアイテムを扱うときは手袋を着用し、穴を開ける場合は安全
メガネを着用することをお勧めします。賢明な靴を強くお勧めします。
風の強い環境で小屋を建てないでください。
建設が完了した直後に、小屋がしっかりとした基礎にしっかりと固定されていることを確認してください。
2人以上で小屋を建てることを強くお勧めします。

Absco Industries Assembly Instruction Manual
ABSCO BASIC SHED
MODEL: 15231FK
1.52mW x 2.26mD x 1.80mH
Model: 15231FK 25/09/18 1.10 3
COMPONENT PACKING LIST
COMPONENT
DESCRIPTION
PART
No. CHECK COMPONENT DESCRIPTION
PART
No. CHECK
QTY QTY
5
3
3
1
1
1
1
1
1
2
4
1
1
1
1
2
1785mm X 773mm 30A
STEEL SHEET
STEEL SHEET
1785mm X 773mm 31A
STEEL SHEET
1592mm X 773mm 43A
STEEL SHEET
1785mm X 711mm 34A
STEEL SHEET
1725mm X 773mm B
81F
CHANNEL
L = 1513mm
54BL
CHANNEL
81CL
CHANNEL
58A
CHANNEL WITH HINGES
L = 1725mm
58B
CHANNEL
L = 1725mm
58C
CHANNEL
L = 773mm
53D
CHANNEL
L = 1513mm
53B
61C
CHANNEL
L = 1513mm
CHANNEL
L = 1513mm
80A
CHANNEL
L = 1785mm
79C
CHANNEL
L = 783mm
53D
53B
61C
81F
54B
81C
80A
79C
58A
58B
58C
2
4
54BR
CHANNEL
81CR
CHANNEL
L = 1126.5mm
54B
81C
L = 1126.5mm
L = 1126.5mm
L = 1126.5mm
組立前に必ずすべての部材が揃っていることを確認してください。

Absco Industries Assembly Instruction Manual
ABSCO BASIC SHED
MODEL: 15231FK
1.52mW x 2.26mD x 1.80mH
Model: 15231FK 25/09/18 1.10 4
COMPONENT PACKING LIST
COMPONENT
DESCRIPTION
PART
No. CHECK COMPONENT DESCRIPTION
PART
No. CHECK
QTY QTY
INSTRUCTIONS & FITTINGS PACKET
1
1
1
89A
JAMB L= 1785mm
89B
JAMB L= 1785mm
90C
JAMB L= 783mm
91A
JAMB L= 1120mm
2
88A
LIP TRIM L= 1592mm
2
1ASSEMBLY
INSTRUCTIONS
12A
1
DOOR
STRAP
L: 165mm
68Gx20mm
SELF TAPPING
SCREWS
88A
Part No. Here
Part No. Here
Part No. Here
Part No. Here
CSJ
6CHANNEL JOINER
L= 200mm (7.9")
1PSTKSGL
SINGLE DOOR
FITTINGS PACK
DOOR
PADBOLT
HASP
1
1
SELF TAPPING SCREWS
PACKET CONTAINING 220
1
DOOR
PADBOLT
FAST006
3/16 COUNTERSUNK
SCREWS & NUTS
63.2 x 8mm
BLIND POP RIVETS
6
PSTKSGL - SINGLE DOOR FITTINGS PACK
PACK 6P - SCREW PACK 6
PACK 6P
SCREW PACK 6
1
PHILLIPS DRIVER BIT
3mm DRILL BIT
11 DRILL
FAST007
FAST038
1SELF TAPPING SCREWS
PACKET CONTAINING 100
組立前に必ずすべての部材が揃っていることを確認してください。

Absco Industries Assembly Instruction Manual
ABSCO BASIC SHED
MODEL: 15231FK
1.52mW x 2.26mD x 1.80mH
Model: 15231FK 25/09/18 1.10 5
SNAPTiTE ASSEMBLY GUIDE
固定記号
3mm pop rivet
4mm nut and bolt set.
D
SNAP
T TE
i
SnaptiteAssemblySystemは、工具や留め具を必要とせずに、エンドチャネルをすべての屋根シートと壁シートにロックしま
す。
各パネルを組み立てるために、周辺チャンネルは各パネルの上部と下部に固定されています。シート上のSNAPTiTEラグに
チャネル をそっとタップし、シートに沿って作 業します。
各周辺チャネルは、シートの端と同じ高さに仕上げる必要があります。各端がきれいに揃うまで、シートに沿ってチャンネルを
軽くたたくだけです。パネルからチャネルを削除する必要がある場合は、側面からスライドさせて外します。
チャンネルは、ネジを必要とせずに開口パネルを
所定の位置にロックします！
SNAPTiTE固定方法によるシートへの安全なチャ
ネル。
最 初 に穴を 開 けてコンポーネントを 結 合します。 1
つ の コ ン ポ ー ネ ントを テ ン プ レ ートとして 使 用 して 、
穴の位置をマークし、3mmのドリルビットで穴を開
けます。
一部のチャンネルにはこのモデルの小屋には不
要な 追 加 の 穴 が あるた め 、コンポーネントをこの
場所で1本のネジで結合します。
ネジが他のコンポーネントのさらなる組み立てを
妨げる可能性があるため、まだこの場所でコン
ポー ネントを 結 合しな い でください 。

Absco Industries Assembly Instruction Manual
ABSCO BASIC SHED
MODEL: 15231FK
1.52mW x 2.26mD x 1.80mH
Model: 15231FK 25/09/18 1.10 6
つなぎ合わせが必要なチャンネルを結合するためのガイド
印字された文字が同じ向きになるようにします。
Step 1. Step 2.
Step 3. Finished Channel.
= =
JOIN>> <<JOIN
CSJ
==
JOIN>>
J
==
JOIN>> SJ
= =
JOIN>>
<<JOIN
= =
JOIN>> <<JOIN
Finished Spliced
Channel
Channel
Push
20mm 15mm
CSJ
.
...
チャンネルとCSJジョイナーを配置して、
CSJの中心が各チャンネルの終端と一
致 するようにしま す。
角度を付けてCSJの中心にチャネルの
<<JOINを配置して、2番目のチャネルを
CSJに結合します。 「カチッ」という音が
聞こえるまで、C SJをチャンネル に押し込
みます。
完 成した チャン ネ ル 。
結合されたチャンネルは、CSJが結合さ
れたチャンネル内に均等に配置された
画 像 の ように なりま す。
JOIN>>テキストがマークされている
チャネルの端に、CSJの中心を斜めに挿
入して、最初のチャネルをCSJに結合し
ます。
「カチッ」という音が聞こえるまで、CS Jの
片 側を押し下 げます。
CSJの3mmドリルビットで穴を開けて、
チャネルの穴と一致させ、付属のネジで
固 定します。
これらは仮止めで、アセンブリ中に一時
的 に 取り外 す 必 要 が あります。

Absco Industries Assembly Instruction Manual
ABSCO BASIC SHED
MODEL: 15231FK
1.52mW x 2.26mD x 1.80mH
Model: 15231FK 25/09/18 1.10 7
8xチャネルジョイナーを使用して16xチャネルセクションを結合します（パートCSJ）
=
=
2253mm (88.7")
4 x 81C
2 x 54B
54BR
54BL
81CR
81CL
4 X 81CR
4 X 81CL
2 X 54BR
2 X 54BL
スプライスチャンネルの事前組み立て
注：チャンネルに既に穴が開いています。CSJを接合したチャンネルが元々
あったチャンネルの穴をふさいでいる場合はもう一度ドリルで穴を開け直す
必 要 が あります。

Absco Industries Assembly Instruction Manual
ABSCO BASIC SHED
MODEL: 15231FK
1.52mW x 2.26mD x 1.80mH
Model: 15231FK 25/09/18 1.10 8
屋根のコンポーネントの概要
屋根のコンポーネントの概要
43A
43A
43A
88A
81C
81C
88A

Absco Industries Assembly Instruction Manual
ABSCO BASIC SHED
MODEL: 15231FK
1.52mW x 2.26mD x 1.80mH
Model: 15231FK 25/09/18 1.10 9

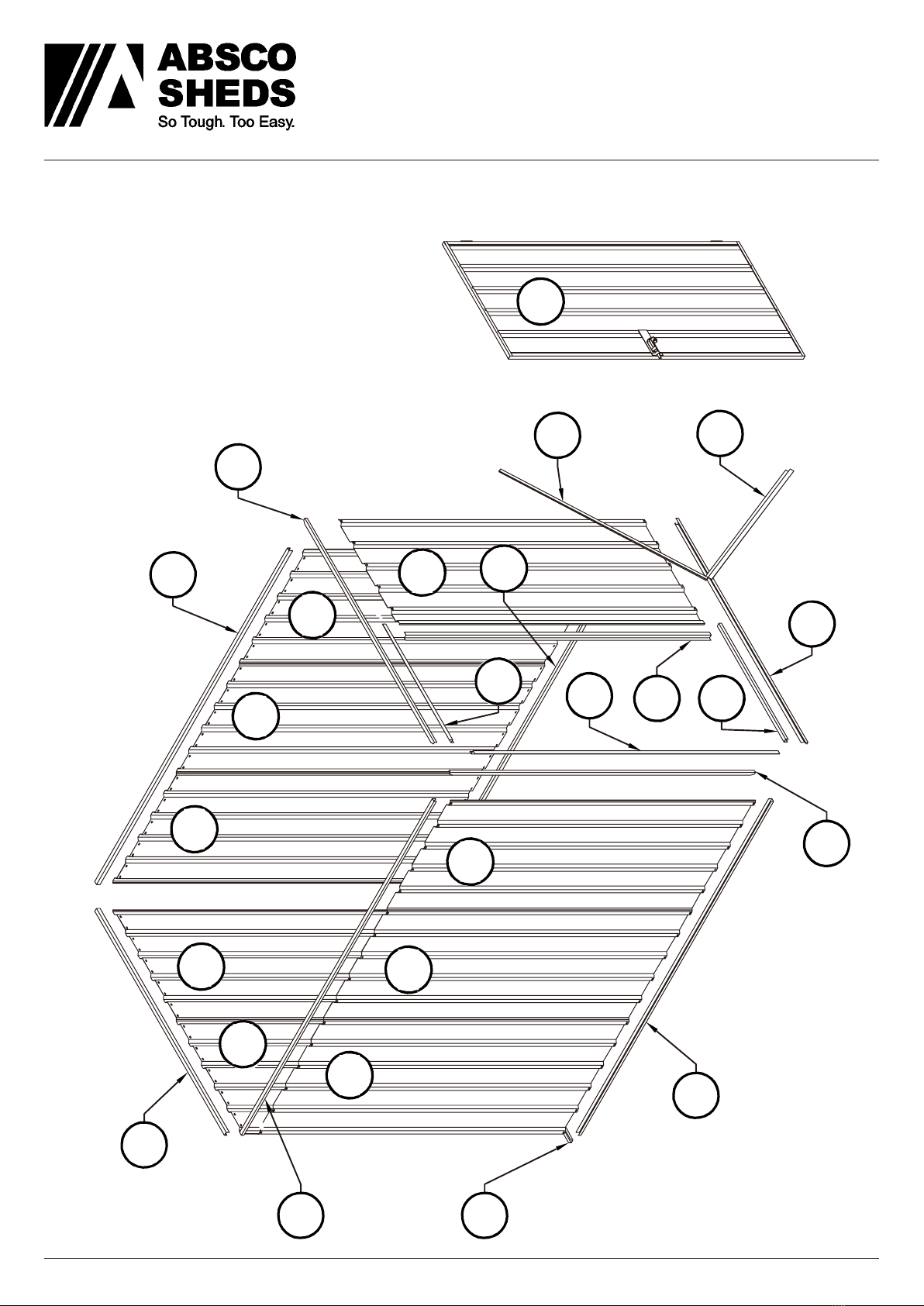

壁のコンポーネントの概要
壁のコンポーネントの概要
53D
B
34A
30A
31A
30A
30A
30A
30A
31A
31A
54B
91A
91A
61C
54B
81F
81C
80A
81C
53B
79C
89B
90C
89A

Absco Industries Assembly Instruction Manual
ABSCO BASIC SHED
MODEL: 15231FK
1.52mW x 2.26mD x 1.80mH
Model: 15231FK 25/09/18 1.10 10
リアパネルアセンブリ
30A
30A
SNAP
T TE
i
SNAP
T TE
i
61C
81F
1つ必要

Absco Industries Assembly Instruction Manual
ABSCO BASIC SHED
MODEL: 15231FK
1.52mW x 2.26mD x 1.80mH
Model: 15231FK 25/09/18 1.10 11
左サイドパネルアセンブリ
1つ必要
30A
31A
31A
80A
54B
81C
SNAP
T TE
i
SNAP
T TE
i

Absco Industries Assembly Instruction Manual
ABSCO BASIC SHED
MODEL: 15231FK
1.52mW x 2.26mD x 1.80mH
Model: 15231FK 25/09/18 1.10 12
右サイドパネルアセンブリ
1つ必要
54B
81C
SNAP
T TE
i
SNAP
T TE
i
30A
31A
30A

Absco Industries Assembly Instruction Manual
ABSCO BASIC SHED
MODEL: 15231FK
1.52mW x 2.26mD x 1.80mH
Model: 15231FK 25/09/18 1.10 13

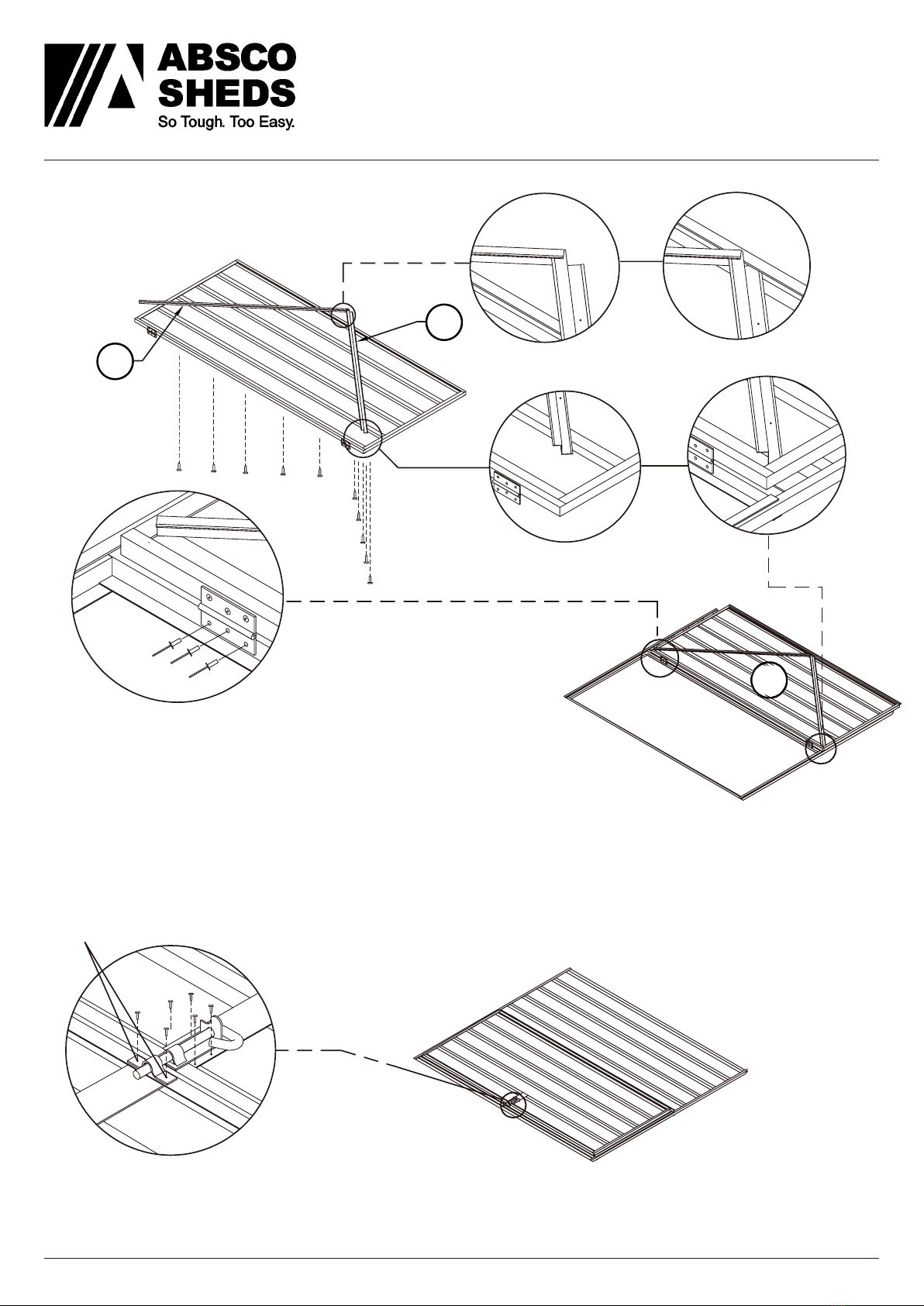

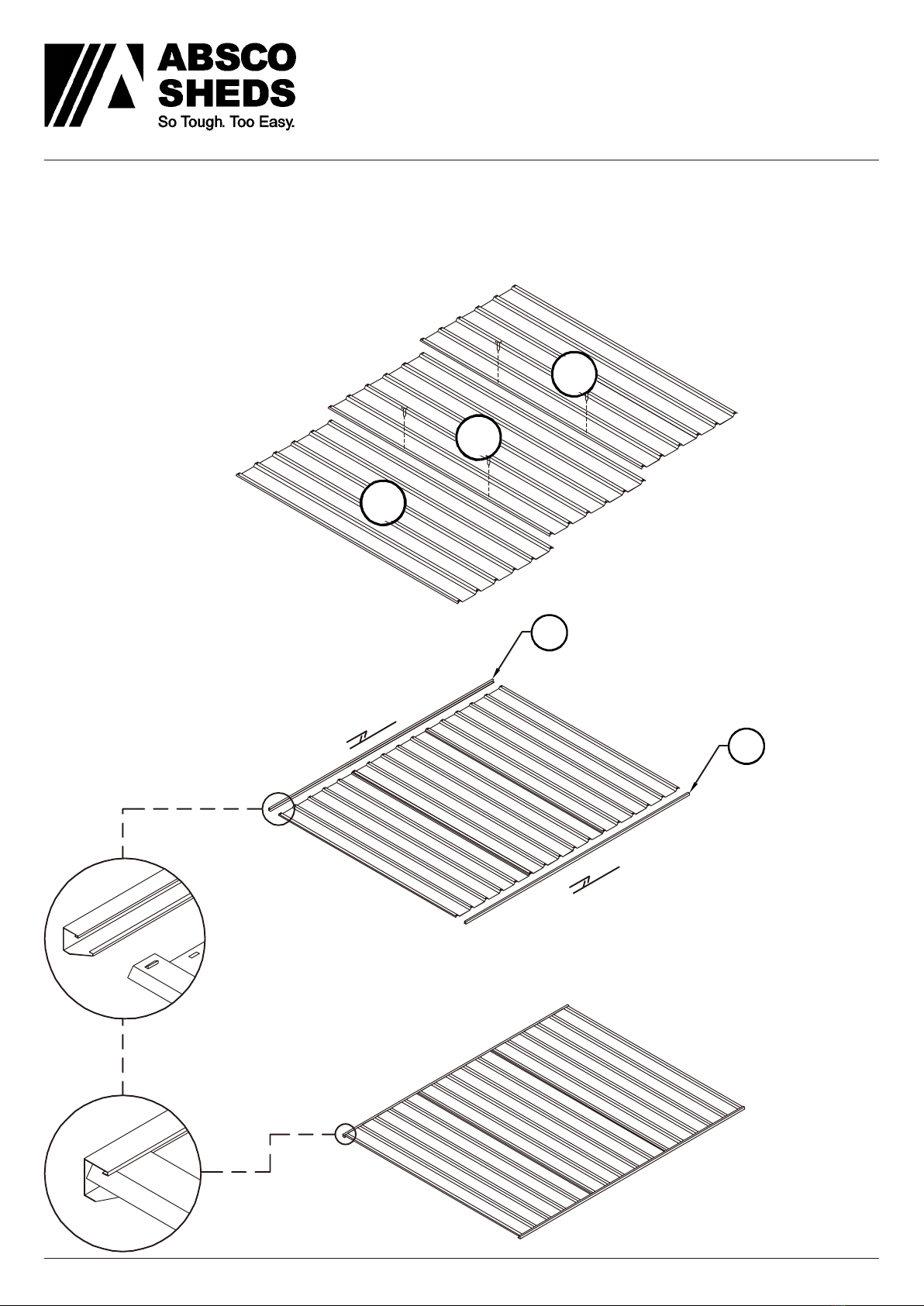

ルーフパネルアセンブリ
D
D
1つ必要
43A
43A
43A
SNAP
T TE
i
SNAP
T TE
i
81C
88A
81C
88A

Absco Industries Assembly Instruction Manual
ABSCO BASIC SHED
MODEL: 15231FK
1.52mW x 2.26mD x 1.80mH
Model: 15231FK 25/09/18 1.10 14
フロントパネルアセンブリ
SNAP
T
TE
i
SNAP
T
TE
i
34A
89A
53B
53D
79C
89B
90C
90C
53A
53A
90C
89A
89A
53A
90C
89B
53A
90C
79C
53B
53B
90C
79C
79C
89B
89B
89A
89A
34A
1つ必要

Absco Industries Assembly Instruction Manual
ABSCO BASIC SHED
MODEL: 15231FK
1.52mW x 2.26mD x 1.80mH
Model: 15231FK 25/09/18 1.10 15
ドアパネルアセンブリ
シングルドア
58C
58C
SNAP
T
TE
i
SNAP
T TE
i
12A
B
B
58B
58A
D
D
D
D
垂 直ドアチャネ ル は 、水 平ドア
チャネルとは反対の方向に取り
付けられます。
チャネ ル の 長 い
フランジ チャネ ル の 短 いフランジ

Absco Industries Assembly Instruction Manual
ABSCO BASIC SHED
MODEL: 15231FK
1.52mW x 2.26mD x 1.80mH
Model: 15231FK 25/09/18 1.10 16
シングルドアパネル
91A
91A
ドアパネルアセンブリ
B
4mmドリルビットを使用してヒンジ穴を開けることにより、ポップリ
ベットの代わりにナットとボルトを使用できます。両方とも付属され
ています。
それぞれのドアは適切に位置合わせをするために事前に穴が開
けられていませんが、掛け金を接合するのに2つの穴を開ける必要
があります。パッドボルトシャフトの上でそれぞれの掛け金を中央
に配置し、3mmの穴を開けてネジで固定します。

Absco Industries Assembly Instruction Manual
ABSCO BASIC SHED
MODEL: 15231FK
1.52mW x 2.26mD x 1.80mH
Model: 15231FK 25/09/18 1.10 17

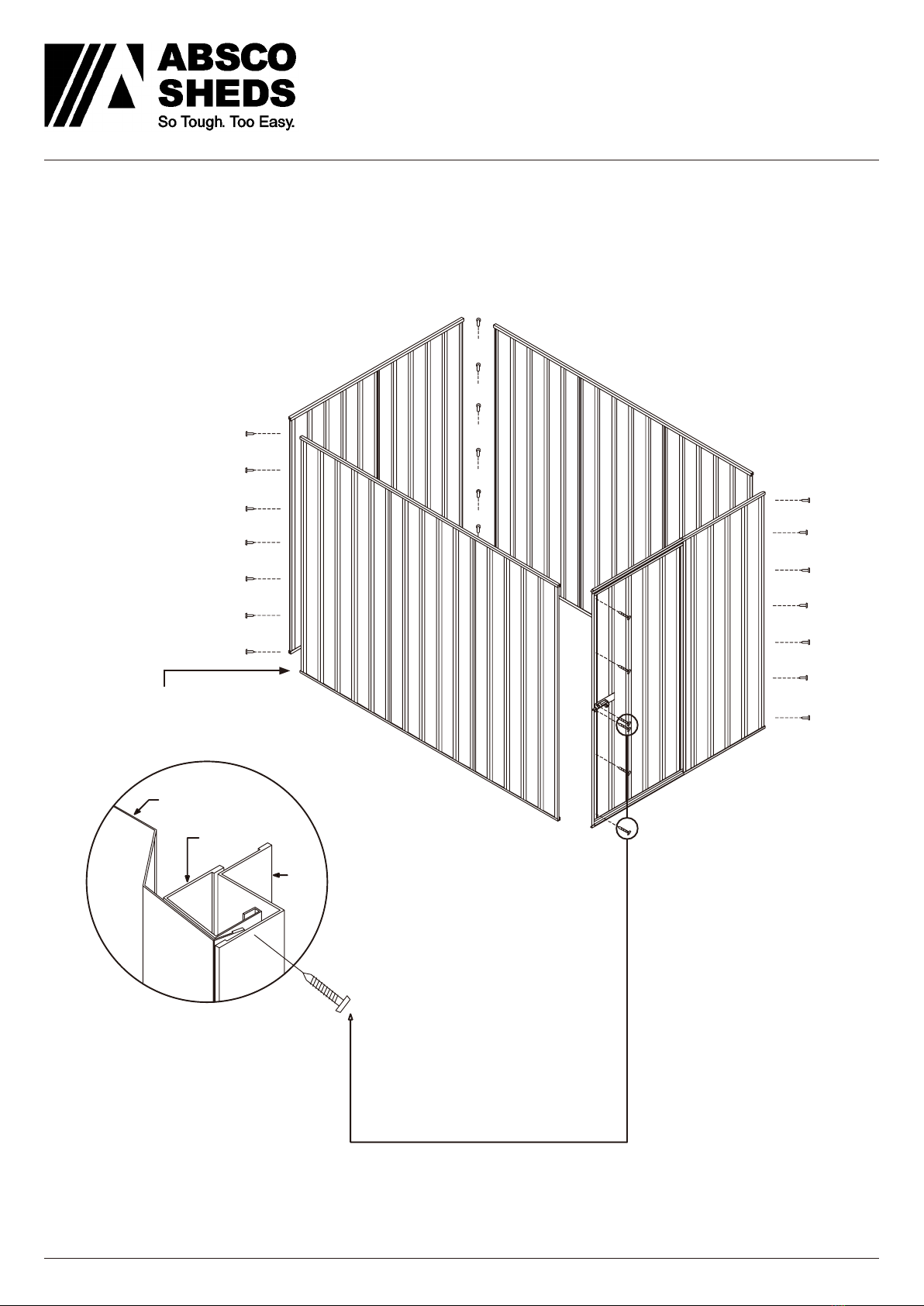

パネル構造
31A
80A
89B
D
D
D
D
D
D
D
D
D
注：すべての壁パネルが上下逆にならないように注意してください。各パネルの上部チャンネルは、屋根シートを取り付けるた
めに事前にパンチされています。ベースチャネル は事前 パンチされません。
側壁の溝は、切り欠きのある背面の壁
の 溝 に 収まります。
padbolt hasp 10mmネジを
20mmネジに交換します
ドア マリオン の セクション を 6 本 の
20mmネジで接続します

Absco Industries Assembly Instruction Manual
ABSCO BASIC SHED
MODEL: 15231FK
1.52mW x 2.26mD x 1.80mH
Model: 15231FK 25/09/18 1.10 18

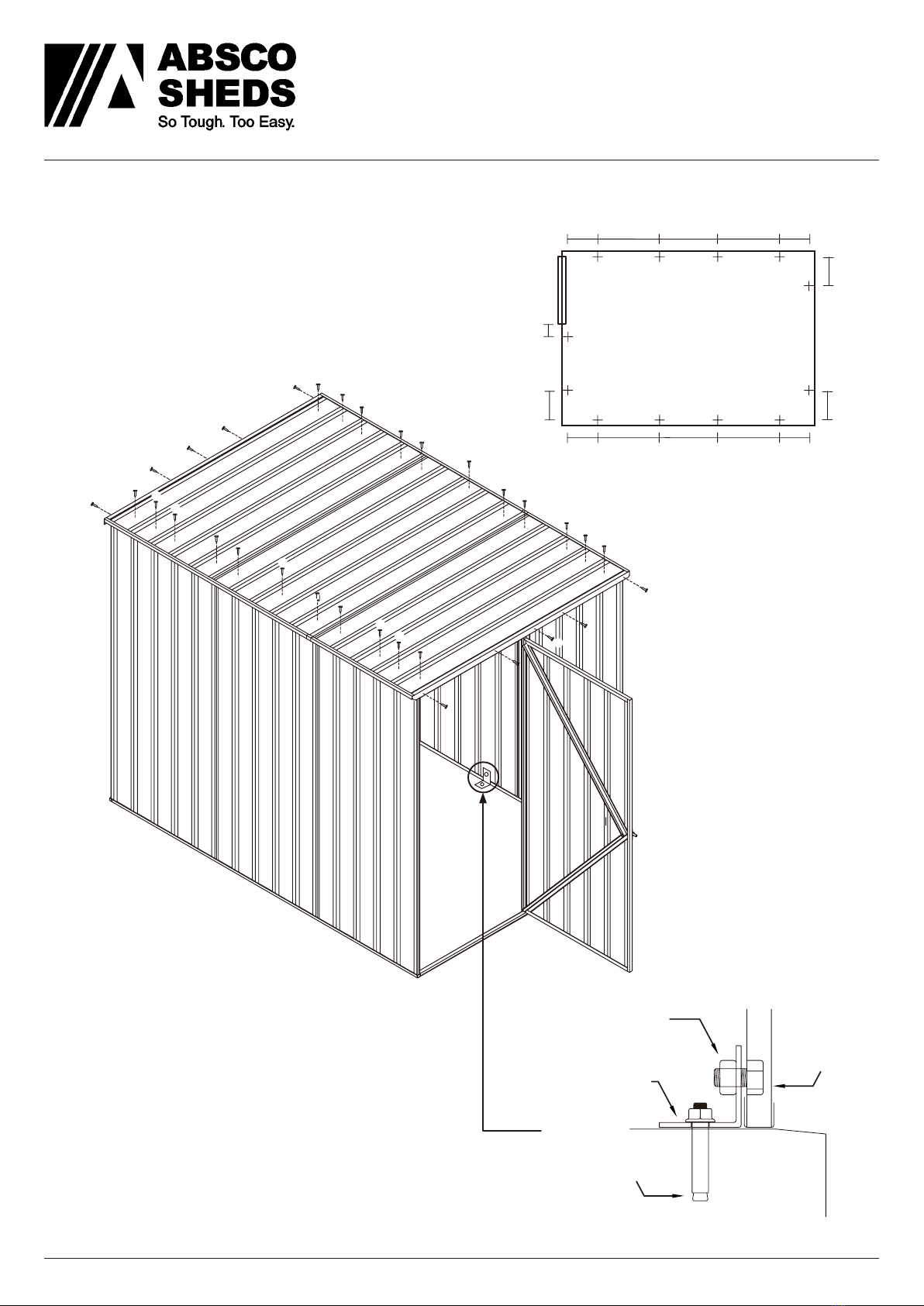

最終的な構造
Bolt and Nut*
M10 4.6/S
Steel Angle*
35 x 35 x 3
M10 Dynabolt*
* Denotes hot dip galvanised finish
Wall Sheet
Slab
D
D
D
D
D
D
D
D
D
D
D
D
250 250
250
250250 250250 590590 590590 590590
50
各アンカーは 、1 つ のナット、ボ ルト、M 1 0ダイナボ ルト、スチ
ール アングル で 構 成されています。
壁シートに10mmの穴を開けます。
※アンカーのサイズは10mmです。
アンカーの固定12の
コンクリートアンカ ー
の場所

Absco Industries Assembly Instruction Manual
ABSCO BASIC SHED
MODEL: 15231FK
1.52mW x 2.26mD x 1.80mH
Model: 15231FK 25/09/18 1.10 19
Absco Large Gable Roof Shed Notes
•
•
•
•
•
•
•
•
•
•
•
Wind Load: Classification N2, Non-Cyclonic to AS4055 where Vu = 40 m/s, Vs = 26 m/s
Windward wall Cpe = 0.7
Leeward Wall Cp,e = -0.3 to -0.5 as applicable based on shed geometry
Side Wall Cp,e = -0.5 to -0.65 as applicable based on shed geometry
Roof Cp,e = -0.5 to -1.03 depending on wind direction
General
長野県茅野市米沢3097-10 JPN: 0120-82-5817 [email protected]
1.Gこの取扱説明書は、他のコンサルタントの図面、仕様書、およびAbscoおよび/またはその代表者が提供する書面による指
示と併 せ て 読 んでください 。
2.G本書に記載されている図面は、設置および構造エンジニアリングのみを目的としています。提供された文書内で矛盾が発
見された場合、これらは、影響を受ける作業セクションを開始する前に、Abscoに通知され、書面による承認を得なければなら
ない。
3.G疑問がある場合はご質問ください。
4.G地方自治体の承認が得られるまで、これらの図面による建設を開始することはできません。
5.Gプロジェクトの仕様によって異なる場合を除き、すべての材料と仕上がりは、関連するオーストラリアの基準と、関連する建
築当局の細則および条例に従って実施されるものとします。
6.Gこれらの図面に示されているすべての寸法は、設置業者によって現場で検証されるものとします。図面の拡大縮小は実施
されません。
7.G現場での作業を開始する前に、請負業者はエリア内のすべてのサービスの位置を確認し、建設がこれらのサービスのいず
れ にも干 渉しな いことを確 認 するものとします。
8.G現場での設置中、小屋構造は安定した状態に維持され、部品に過度のストレスがかかったり、永久に変形したりすることは
ありま せん 。
9.G設置小屋が設置マニュアルと矛盾する方法で設置された状況では、構造認証は無効となります。
10.Gこの設置マニュアルに詳述されている構造コンポーネントは、クラス10a、タイプ2構造に基づいて、AS/NZS1170に従っ
て次の負荷用に設計されています。
Roof Live Load: 0.25 kPa uniformly distributed or 1.1 kN concentrated as per AS/NZS1170.1

Absco Industries Assembly Instruction Manual
ABSCO BASIC SHED
MODEL: 15231FK
1.52mW x 2.26mD x 1.80mH
Model: 15231FK 25/09/18 1.10 20
Absco Gable Roof Shed Notes
•
•
•
•
•
•
•
•
•
Steelwork
•
•
•
•
Supporting Slab and Foundations
1.Sすべての鉄骨構造には、AS/NZS2312-2002に準拠した防食システムが適用されます。
2.Sこの設置マニュアルに詳述されているすべての構造用鉄骨構造は、最小グレードでなければなりません。
ロール成形セクション（屋根と壁のシーティングを含む）の場合は550、アングルセクションの場合はグレード250。
3.Sすべての屋根および壁シートは、ベース金属の厚さが0.3mm以上であるものとします。
4.Sすべてのスナップタイトチャンネルとジャムは、0.42mmの最小ベース金属厚でなければなりません。
5.Sすべてのシルクハットは、1.0mmの最小ベースメタル厚でなければなりません。
6.Sすべてのネジ留め具は、PhilPanHead亜鉛めっき＃8x3/4”（STP0820）でなければなりません。
7.S固定用のすべてのボルト留め具はM10最低グレード4.6/Sでなければなりません。
8.Sネジ留め具の取り付けは、一般にAS1562の関連規定に従って行われます。
1.F庭小屋の支持スラブ基礎は、設置マニュアルに示されている最小サイズのものでなければなりません。形成されたスラ
ブの上面は水平で、小屋の設置を妨げるような凹凸がないものでなければなりません。
2.F支持スラブ基礎の構造工学設計は、適切な資格のある構造技師が行うものとする。設計では、AS3600およびAS2870
のすべての関連規定を考慮するものとします。
3.F隣接するフーチングまたは発掘の間で、スラブ基礎を設置する請負業者は、斜面の2行で1の上昇を超えてはなりませ
ん。
4.Fスラブ基礎技術者によって書面で承認されない限り、既存の足場の近くの発掘の制限は、以下に示されたものに従うも
のとする。
接触者は、既存のフーチングの近くで調査する
前に、それらの深さを確認するために調査的な
局所発掘を行うものとします。エンジニアの書面
による承認なしに、上記の深さまで掘り下げるこ
とは で きま せん 。
