ABSCO SHEDS 3029F2 User manual

Absco Euro Shed
Model: 3029F2
PAGE 1
ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2
CONCRETE SLAB
3060mm
2980mm
基礎
下げる
チャンネル
基礎
100mm
コンクリート基礎は下の図のように
凸型にして 25mm の段差を作って
ください。凸型にすることで、雨水
の侵入やチャンネルの劣化を防ぎます。
この度はユーロ物置 ® をお選びいただき誠にありがとうございます。イープランではお客様のご意見を元にマニュアルの改善に努めています。
お気づきの点などありましたらぜひご意見をお寄せ下さい。
間口：3.0m
奥行：2.92m
最高高：2.1m
基礎について
動画解説

PAGE 2
ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2
Absco Euro Shed
Model: 3029F2
一般的な手順
安全に関する注意事項
必要工具
4mm & 10mm
設置場所の準備
・組み立て方法を十分理解してから組立を開始しましょう。
・梱包を丁寧にあけて、マニュアル内の部材リストを見ながら材料が揃っているか
チェックしましょう。
・物置は水平な場所で組み立てる事が絶対条件です。
・床は 100cm の厚さにしてアンカーでしっかりと固定します。
・風の強い日に作業を行わないで下さい。
・本体の組立が終わったらすぐにアンカーで固定をしてください。
・物置の組立は必ず２人以上で行って下さい。
・スチール製ですので鋭利な部分があります。作業時には手袋を着用しましょう。
・穴をあける際には安全の為防護眼鏡を着用しましょう。
・必ず安全な服装で作業をしましょう。
※工具はホームセンターでもレンタルできます。

B
PAGE 3
ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2
1
2
1
4
2
6
2
2
2
2
4
2
4
1
1
2
1785mm X 773mm 30A
STEEL SHEET
STEEL SHEET
1785mm X 773mm 31A
STEEL SHEET
1546mm X 773mm 44L
STEEL SHEET
1546mm X 773mm 45A
STEEL SHEET
1785mm X 711mm 34A
STEEL SHEET
1785mm X 731mm 32A
STEEL SHEET
1725mm X 773mm A
STEEL SHEET
1725mm X 773mm
GABLE L/H
L=1475mm 16L
GABLE R/H
L=1475mm 16R
13A
BRACE
L: 393mm
79A
CHANNEL
L = 1568mm
58A
CHANNEL WITH HINGES
L = 1725mm
58B
CHANNEL
L = 1725mm
58C
CHANNEL
L = 773mm
STEEL SHEET
1546mm X 773mm 44R
Absco Euro Shed
Model: 3029F2

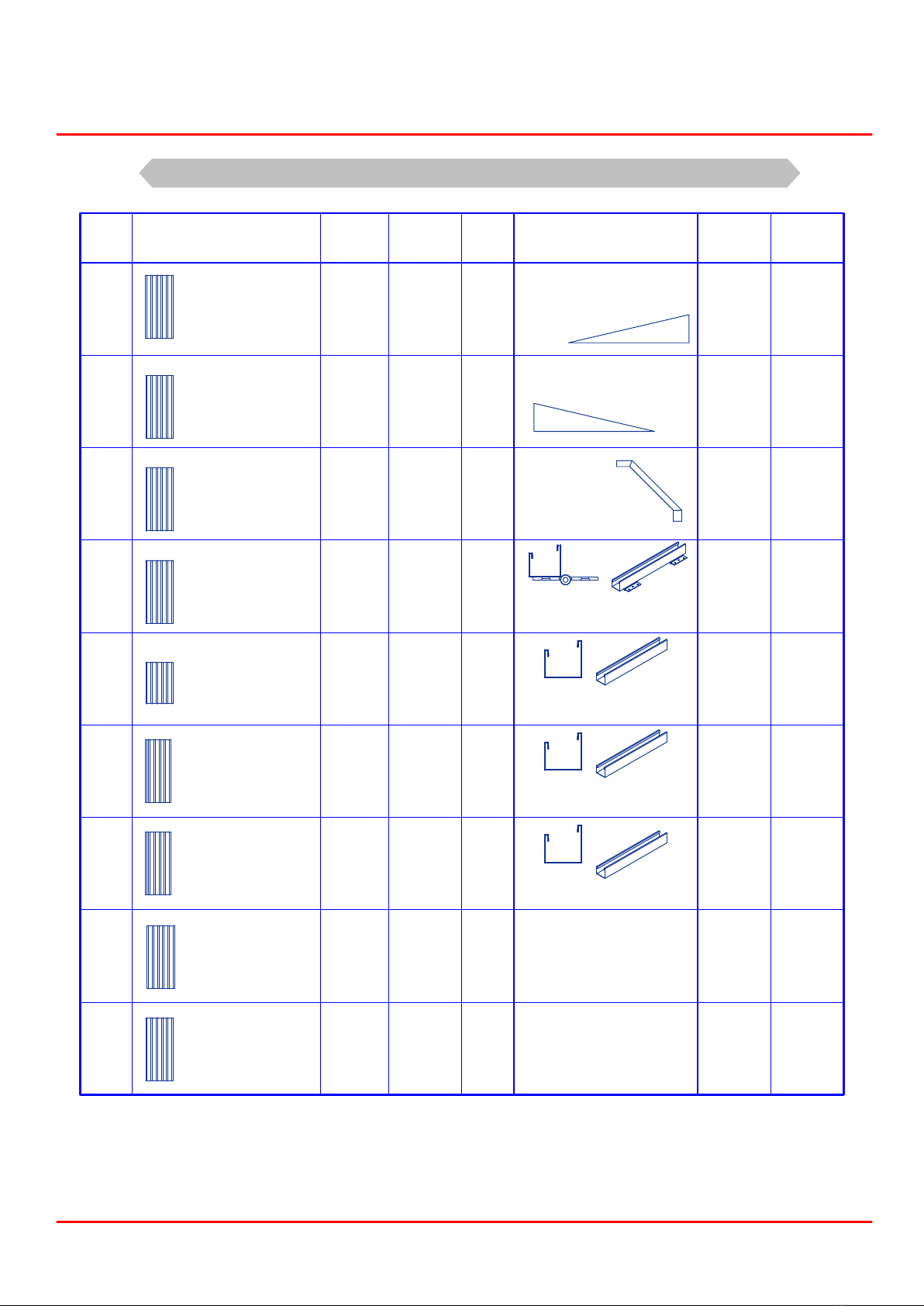

部材リスト - すべて揃っているか必ずチェックしましょう。
部材
ナンバー
部材
ナンバー チェックチェック
数量 数量
部材説明 部材説明

197AL
RIDGE
BEAM
L = 1521mm

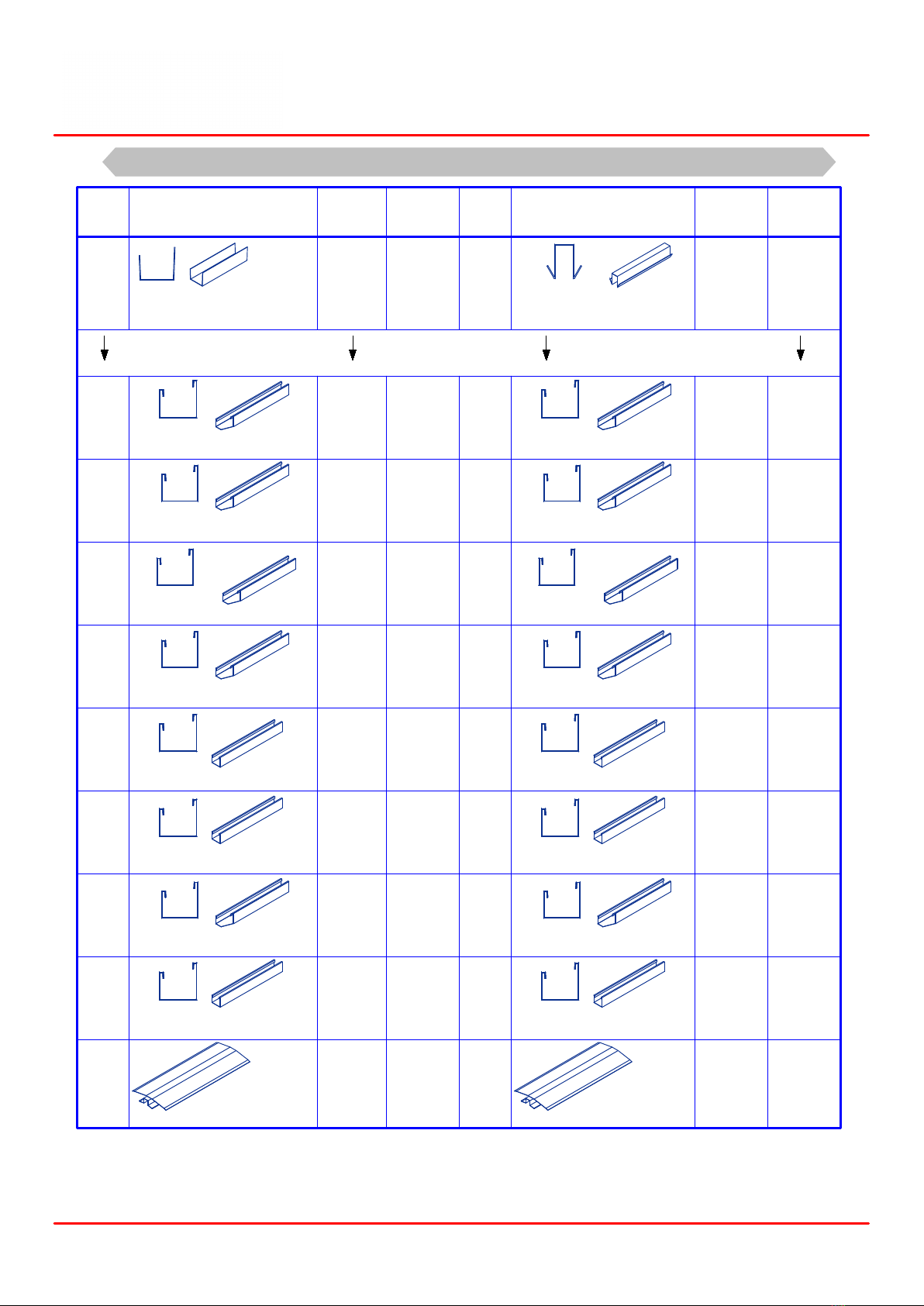

PAGE 4
ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2
1
1
1
1
2
2
2
2
77AL
CHANNEL
L = 1496.5mm
55CL
CHANNEL
L = 1496.5mm
77BL
CHANNEL
L = 1496.5mm
81BL
CHANNEL
L = 1496.5mm
CHANNEL
L = 1459.5mm
59AL
CHANNEL
L = 1459.5m
CHANNEL
L = 1496.5mm
81AL
CHANNEL
L = 1496.5mm
81GL
78AL
197AR
RIDGE
BEAM
L = 1521mm
1
1
1
1
2
2
2
77AR
CHANNEL
L = 1496.5mm
55CR
CHANNEL
L = 1496.5mm
77BR
CHANNEL
L = 1496.5mm
81BR
CHANNEL
L = 1496.5mm
CHANNEL
L = 1459.5mm
59AR
CHANNEL
L = 1459.5m
81AR
CHANNEL
L = 1496.5mm
81GR
CSJ
12 ZARSP 1
CHANNEL JOINER
L= 200mm (7.9")
RIDGE BEAM JOINER
L: 450mm (17.7")
2CHANNEL
L = 1496.5mm
78AR
Absco Euro Shed
Model: 3029F2
部材
ナンバー
部材
ナンバー チェックチェック
数量 数量
部材説明 部材説明
部材リスト - すべて揃っているか必ずチェックしましょう。
部材を つなげるための パーツ

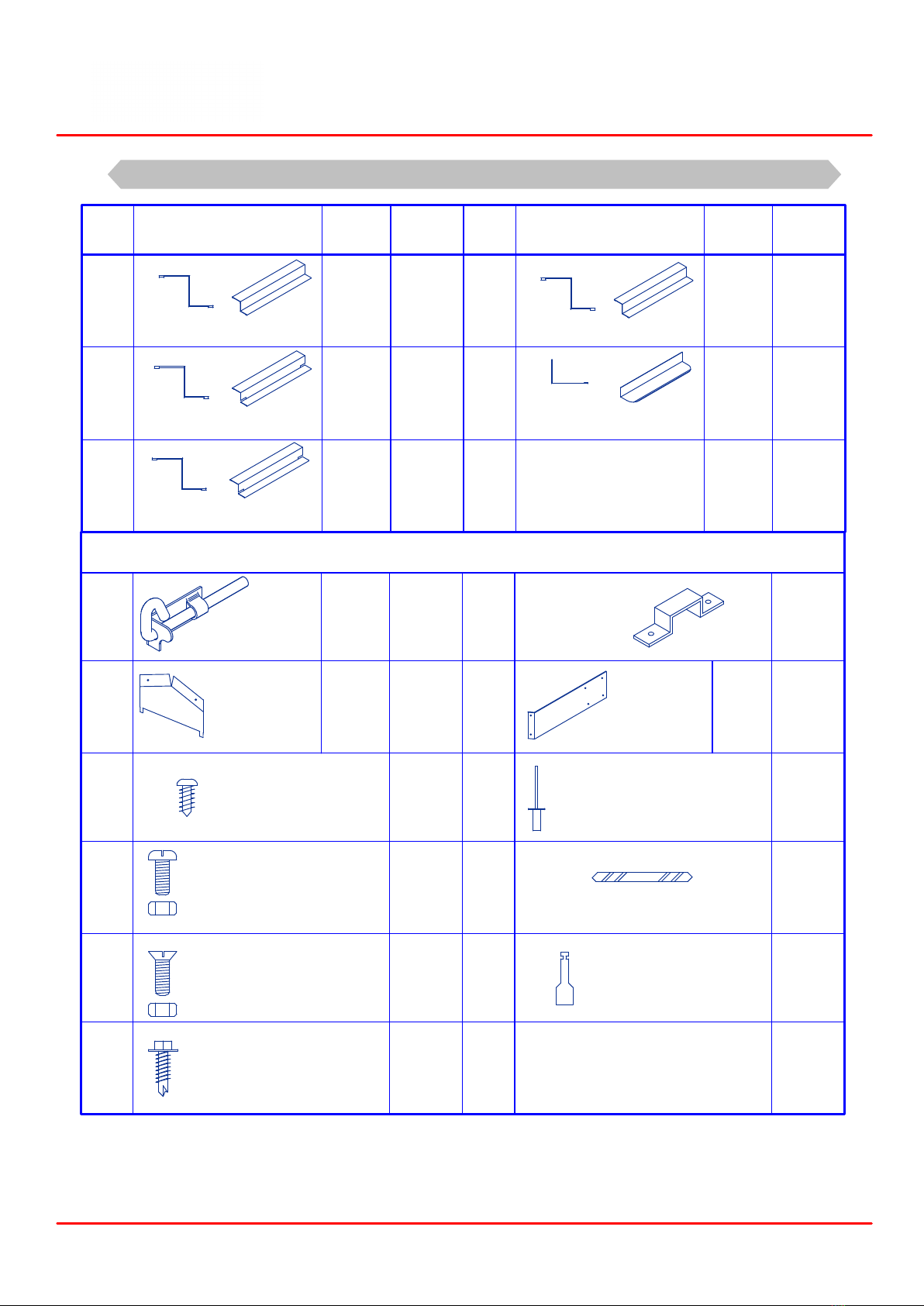

PAGE 5
ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2
14
4
1
289A
JAMB L= 1785mm
90A
JAMB L= 1568mm
91A
JAMB L= 1120mm
89C
JAMB L= 1725mm
87B
LIP TRIM L= 1546mm
12A
2
DOOR
STRAP
L: 165mm
14A
2CAP GABLE
L: 170mm
12
4mm CSK SCREW &
NUT SECURE HINGES
TO DOOR
8
4mm NUT & BOLT SET
SECURE TWO
PADBOLTS TO DOOR
SHEET
220 SELF TAPPING
SCREWS
3DOOR
PADBOLT 2
DOOR
PADBOLT
HASP
12
3mm POP RIVETS SECURE
HINGES TO DOOR
(ALTERNATIVE FIXING
METHOD)
1ASSEMBLY
INSTRUCTIONS
22A
8SELF DRILLING HEX
HEAD TEK SCREWS
(NO HOLE REQUIRED)
3mm (0.12") DRILL BIT
HEX TEK SCREW
DRIVER BIT
1
1
ABSCO
Absco Euro Shed
Model: 3029F2
部材
ナンバー
部材
ナンバー チェックチェック
数量 数量
部材説明 部材説明
部材リスト - すべて揃っているか必ずチェックしましょう。
青い袋の中の部材

PAGE 6
ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2
Absco Euro Shed
Model: 3029F2
カチッ

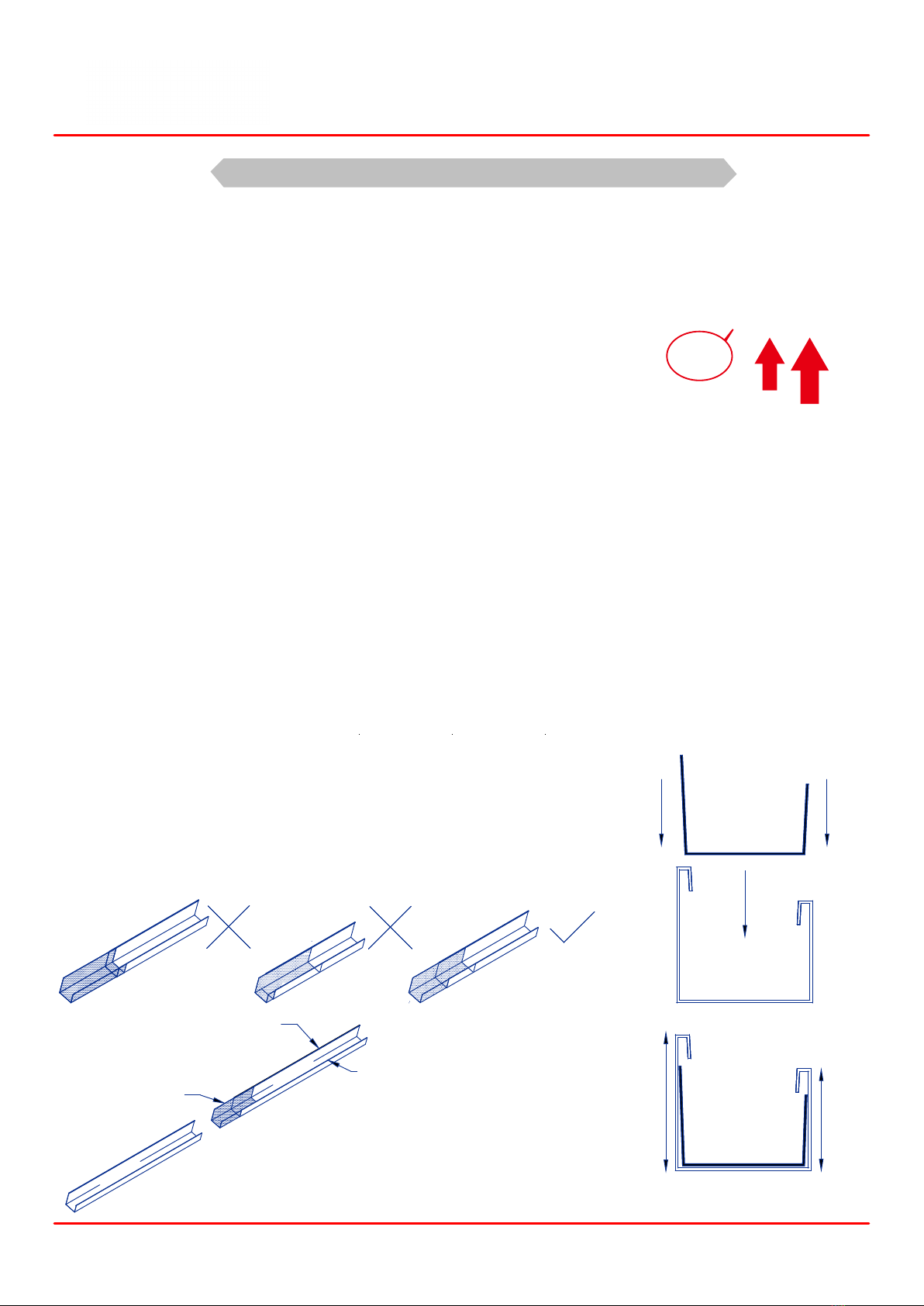

チャンネルを 結 合させるため の説 明
STEP 1. STEP 2.
STEP 3. FINISHED CHANNEL
20mm
15mm
QTY = 10pcs.
CHANNEL
(0.79")
(0.59")
PUSH PUSH
CHANNEL
CSJ
CSJ
CSJ
HIGH-SIDE
CHANNEL
LOW-SIDE
CHANNEL
CSJ
CSJ
CSJ
注：全 て の 部 材 に 記 さ れ て い る テ キ スト は 、互 い に 同じ 側 に 記 さ れ て い る 必 要 が あり ま す 。
==
==
結合したいチャンネルの両端を合わ
せ、中心部に CSJ チャンネルを配置
します。
CSJ チャンネルの中心にもう一方の
角を合わせ、「カチッ」と音がする
まで押し込みます。
結合後、CSJ チャンネルはチャンネ
ルの内側に入り、両方のチャンネル
に均等に入っています。
4mm(0.16” ) と 3mm(0.12” ) のド
リルの穴が確保されており、一緒
にビス止めができます。（これらの
ビスは組立時に一時的に取り外す
ことがあるかもしれません。）
「JOIN>>」マークのあるチャンネルの角に CSJ チャンネルを差し込み、「カチッ」
と音がするまで押し上げます。

PAGE 7
ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2
=
=
=
=
=
=
2993mm (117.8")
2 x 81A
1 x 77A
1 x 77B
1 x 81B
2 x 59A
2 x 81G
2919mm (114.9")
59AR
81GL 81GR
59AL
81BL 81BR
77BR
77BL
77AL 77AR
81AL 81AR
2 X 81AR
2 X 81AL
1 X 77AR
1 X 77AL
1 X 77BR
1 X 77BL
1 X 81BR
1 X 81BL
2 X 81GR
2 X 81GL
2 X 59AR
2 X 59AL
=1 x 55C
55CL 55CR
1 X 55CR
1 X 55CL
=2 x 78A
78AL 78AR
2 X 78AR
2 X 78AL
Absco Euro Shed
Model: 3029F2

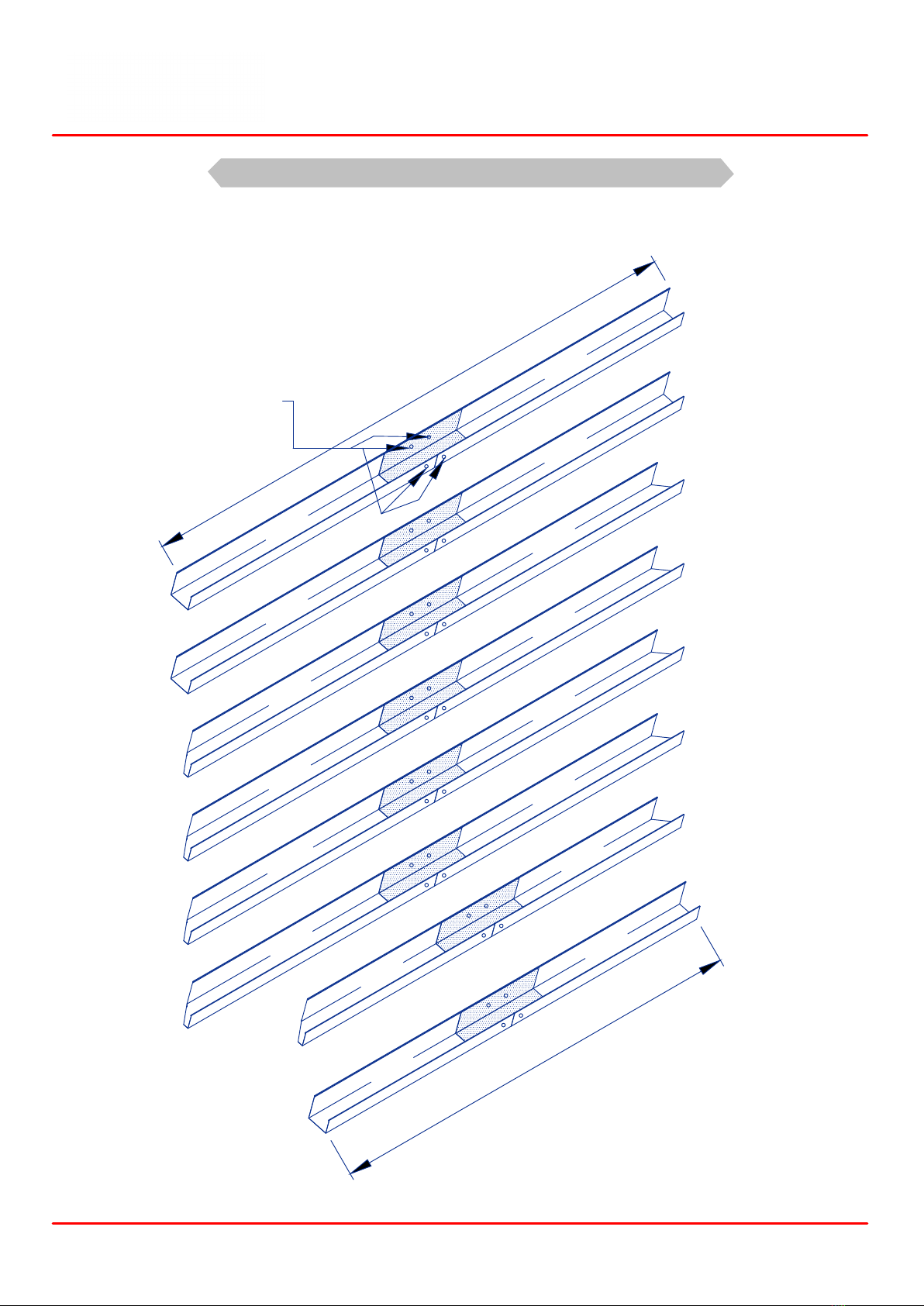

STEP1 : チャンネ ル の 組 立
注：24 本のチャンネルジョイナ（PARTCSJ）を使用して、12 本のチャンネルを組み立てます。
注：チャンネルと CSJ チャン
ネルを重ねた後、もう一回ド
リルで穴を開け直してくださ
い。

PAGE 8
ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2
Absco Euro Shed
Model: 3029F2

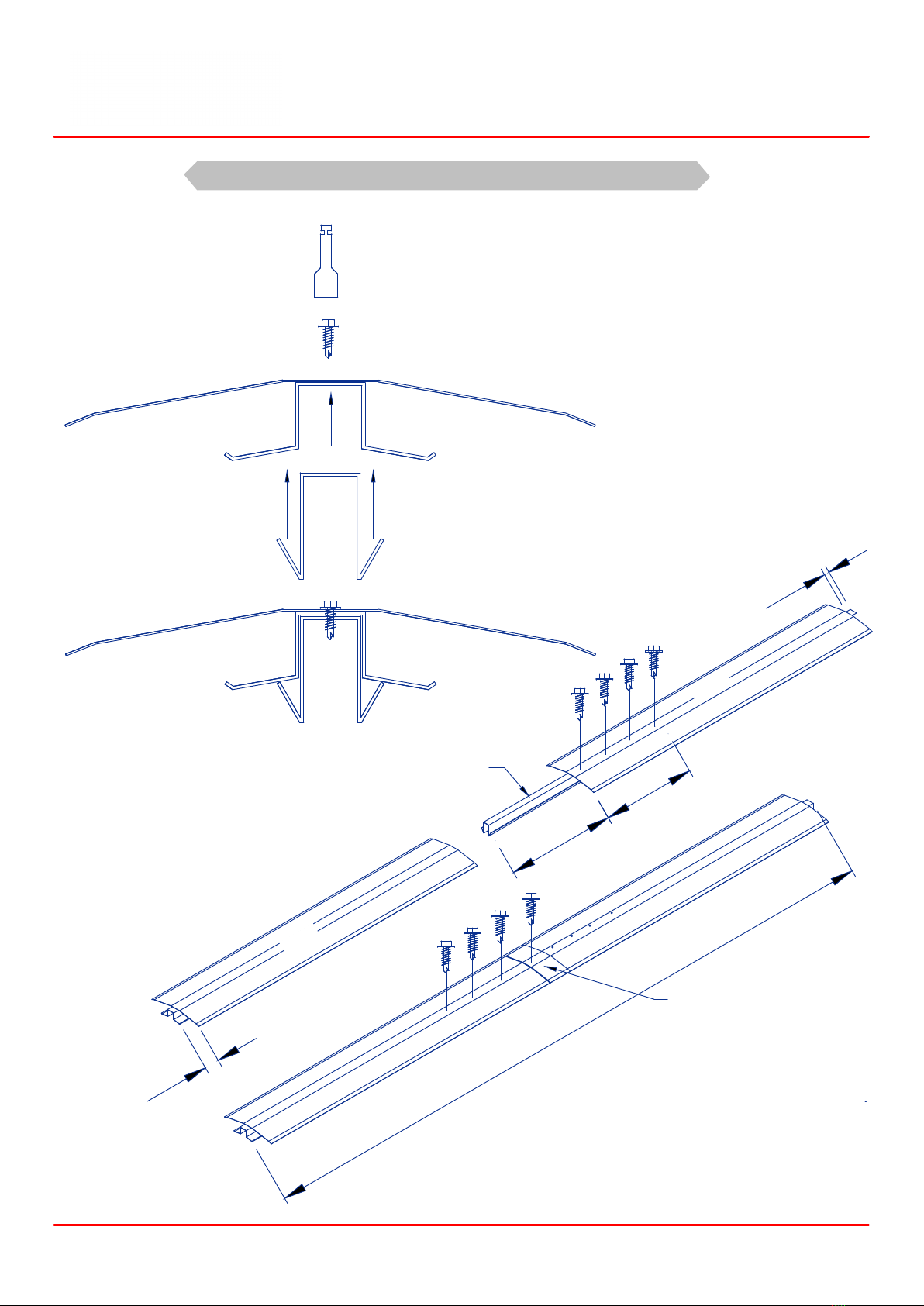

リッジ ビ ー ム の 組 み 立 て 方
ステージ１：リッジキャップの重なりが 50mm あることを確認してください。
ステージ２：リッジジョイナをリッジキャップに差し込みます。ジョイナは各リッジキャップに
225mm ずつ入っていることを確認します。
ステージ３：表面の繋ぎ目からスケールで 250mm を測ります。それから 50mm ずつ 4 箇所ビスで止めて行きます。反対側は★印から
200mm を測り、50mm ずつ 4 箇所ビス留めをします。この時、最初のビスは 2 枚のリッジビームを止めます。
★

NO.
...
.
PAGE 9
ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2
TEK SCREW DRIVER BIT
QTY. = 1
QTY. = 8
QTY. = 2
QTY. = 1
SELF DRILLING TEK SCREW
PART ZARSP - 450mm (17.7") LONG
ZARSP
RIDGE BEAM 1521mm (59.9")
PARTS 97AL & 97AR
PUSH PUSH
97AL 97AR
16mm
(0.63")
200mm
(7.9")
250mm
(9.8")
2993mm (117.8") OVERALL LENGTH
(PART 97A)
16mm
(0.63")
Absco Euro Shed
Model: 3029F2
リッジ ビ ー ム の 組 み 立 て 方
ビスは 50mm の間隔
で打つので、2 枚のリッ
ジビームに打ち込まな
ければいけない箇所が
あります。

Absco Euro Shed - Model: 3029F2
PAGE 10
ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2
78A
44L
45A
45A
44R
44L
45A
45A
44R 81A
87B
14A
87B
97A
81A
87B
87B
屋根の部品の配置

ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2 PAGE 11
32A
31A
31A
32A
34A
A
B
34A
32A
31A
13A
31A
32A
30A
31A
13A
31A
30A
81G
59A
77B
16R
16L
59A
16R
77A
91A
55C
79A
91A
89A
89A
90A
16L
81B
81G
22A
Absco Euro Shed
Model: 3029F2
壁の配置

PAGE 12
ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2
Absco Euro Shed
Model: 3029F2
はじめに
FASTENINGSYMBOLS
4mm NUT & BOLT SET
3mm POP RIVETS
PUSH
PUSH
HIGH SIDE
HIGH SIDE
PUSH
HIGH SIDE
HIGH SIDE
HIGH SIDE
SNAP
T TE
i
SNAP
T TE
i
SNAP
T TE
i
D
スナップタイト工法により、ほとんどのチャンネルが工具・金具なしでパネルに固定されます。
４枚の壁パネルと２枚の屋根パネルを組み立てる際は
各組立詳細ページの「SNAPTITE」マークの表示に従っ
て各パネルの上部と下部を固定させます。
チャンネルにパネルをはめ込んだら、チャンネルの両端にパネルが揃う様に
丁寧に動かしましょう。
パネルは木材などの上に置いて
作業をします。
チャンネルとパネルの両端は揃っている必要がありますが、
スナップタイトシステムはチャンネルを押すだけできれいに
揃うまで調整することができます。
SNAPTITE の
説明動画
チャンネルの
取り外し方

PAGE 13
ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2
Absco Euro Shed
Model: 3029F2
ドアの組立
20mm
58C
58C
58C
12A
58C
58A
58A
15mm FLANGE
A
B
89C
58B
A
B
SNAP
T TE
iSNAP
T TE
i
SNAP
T TE
i
SNAP
T TE
i
FLANGE
ドア部分の縦に取り付けるチャンネルは、他の横向きに
取り付けるチャンネルの向きと逆に取り付けます。
チャンネルの長い方が表にくるように取り付けます。
この穴はパッドボルトを
つけるための穴です。

PAGE 14
ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2
Absco Euro Shed
Model: 3029F2
30A
31A
31A
30A
77B
81B
SNAP
T TE
i
SNAP
T TE
i
59A
81G
SNAP
T TE
i
SNAP
T TE
i
SMALL PAN
32A
31A
31A 32A
SMALL PAN

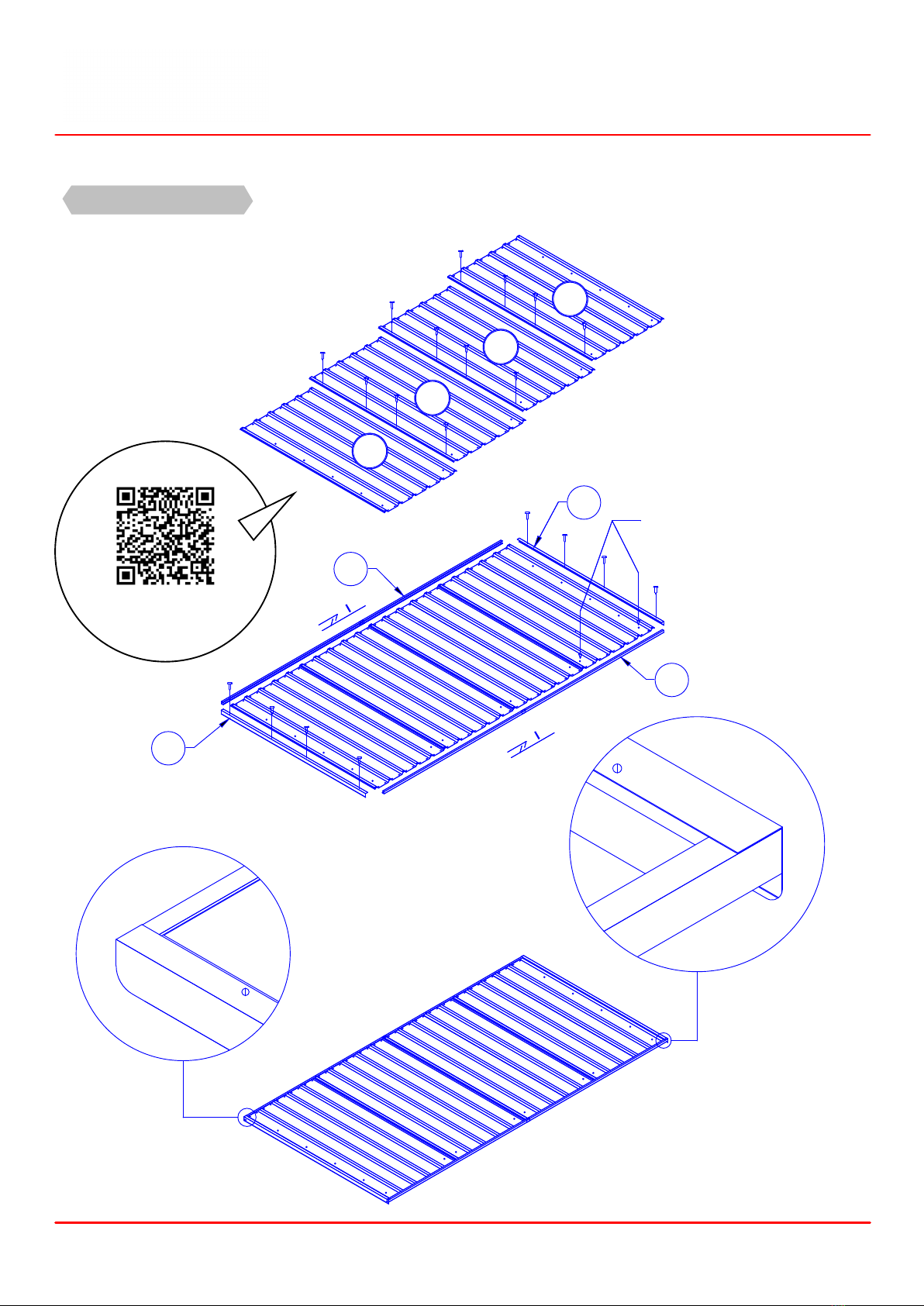

1.背面パネルの組立
2.側面パネルの組立
(２枚組み立てます）
パネルの接合
動画解説
SNAPTITE の
説明動画
チャンネルの
取り外し方

PAGE 15
ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2
Absco Euro Shed
Model: 3029F2

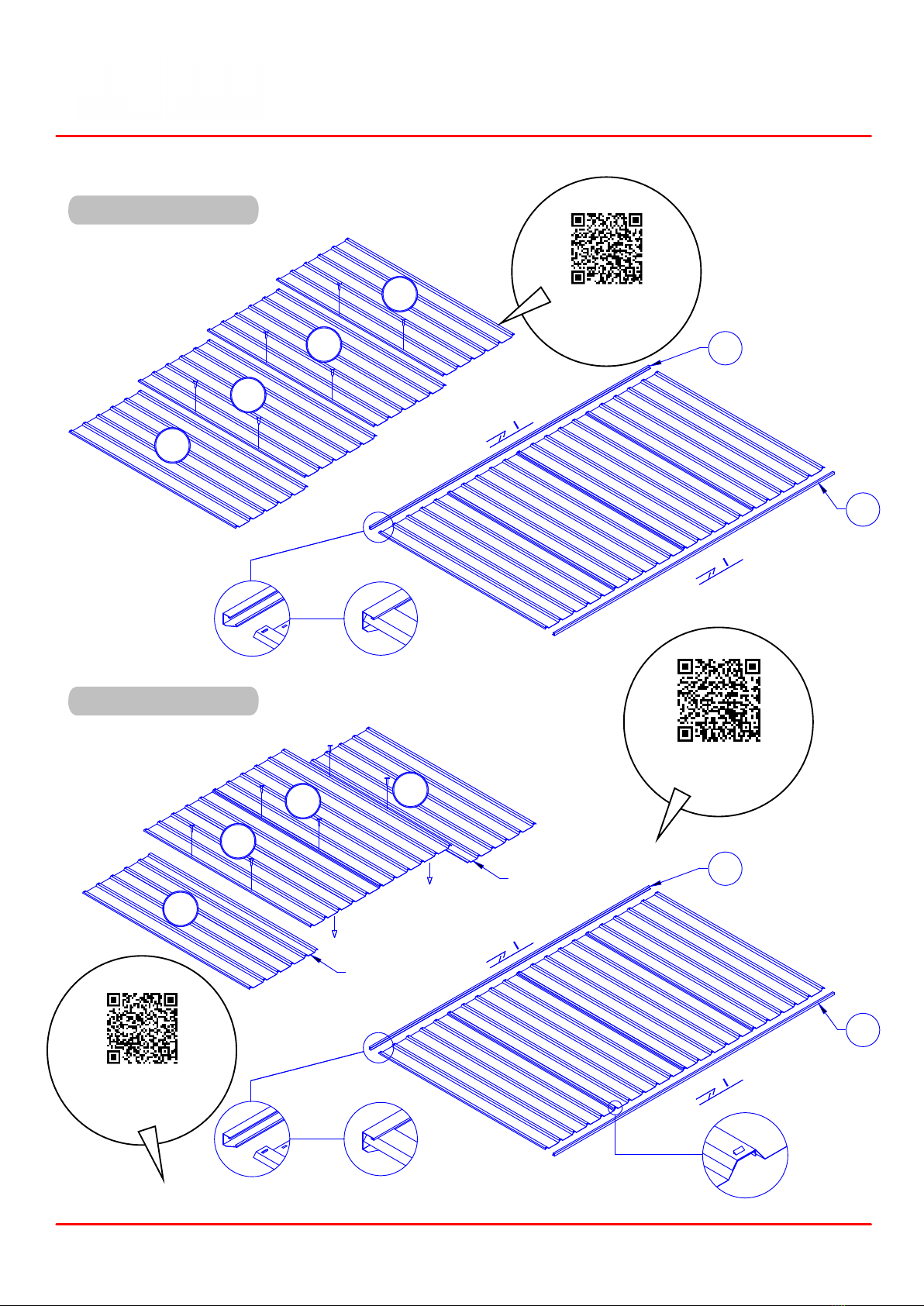

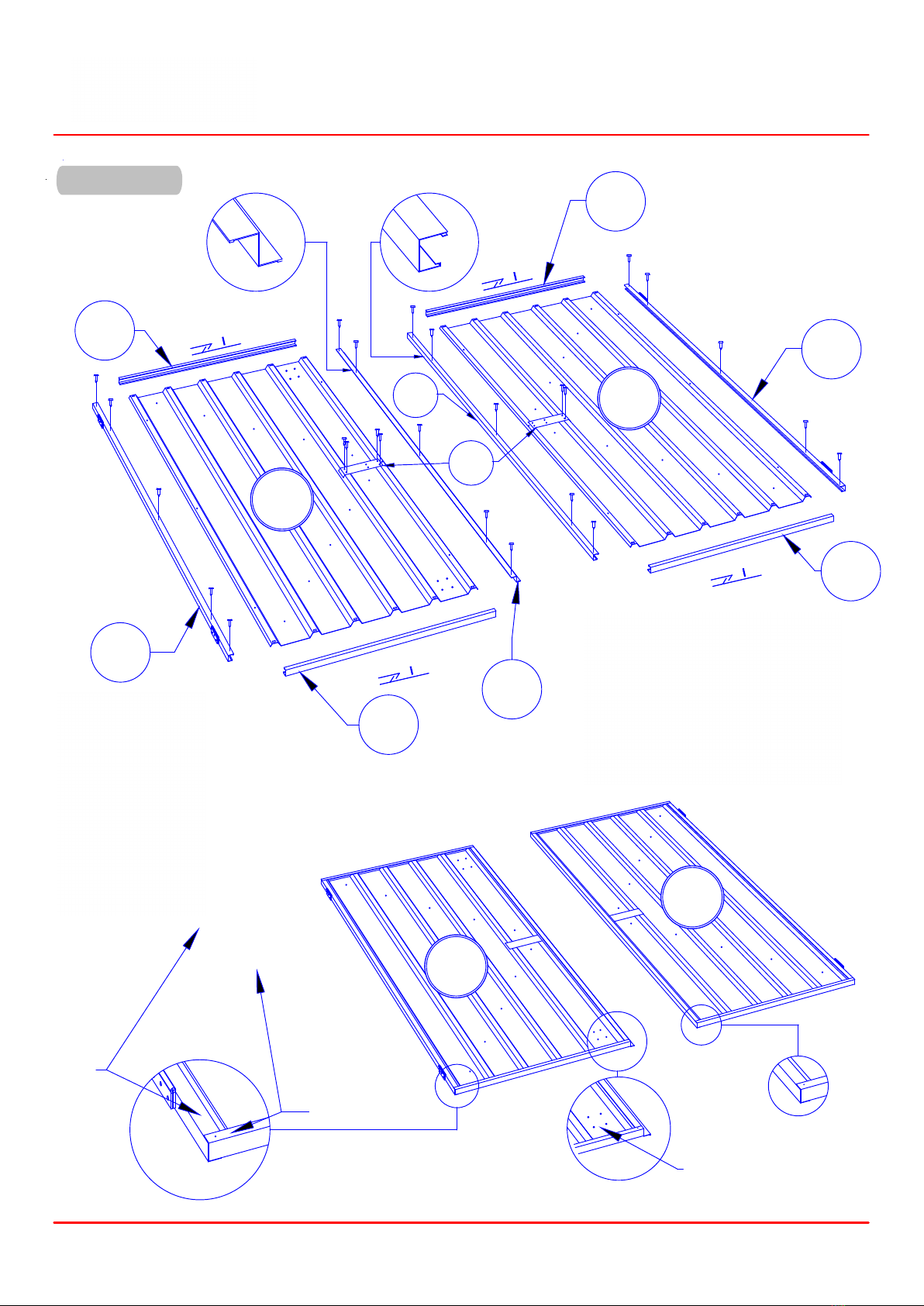

3.屋根パネルの組立
(2枚組み立てます)
44L
45A
45A
44R
87B
81A
78A
87B
SNAP
T TE
i
SNAP
T TE
i
パネルに２つ穴があいている方に
81E をつなぎます。
屋根の組立動画

PAGE 16
ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2
Absco Euro Shed
Model: 3029F2
89A
89A
77A
90A
79A
55C
SNAP
T TE
i
SNAP
T TE
i
SNAP
T TE
iSNAP
T TE
i
34A
34A
4.前面パネルの組立
前面パネルの
組立動画
ドアの
組立動画

PAGE 17
ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2
Absco Euro Shed
Model: 3029F2
5.ドアの取り付け
91A
91A
A
B
注：リベットで蝶番を止める時にパネルに穴を開けます。（4mm のドリル）
注：ドアに止めるカンヌキの穴２つはあいておりませんので、4mm のドリルで新しく穴を開けます。
穴を開けたらビスでとめていきますが、新しく穴を開けた箇所は仮止めです。
ドアの組立動画 ドアの取付動画

PAGE 18
ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2
Absco Euro Shed
Model: 3029F2
CHANNEL TYPE
81A THIS END
97A

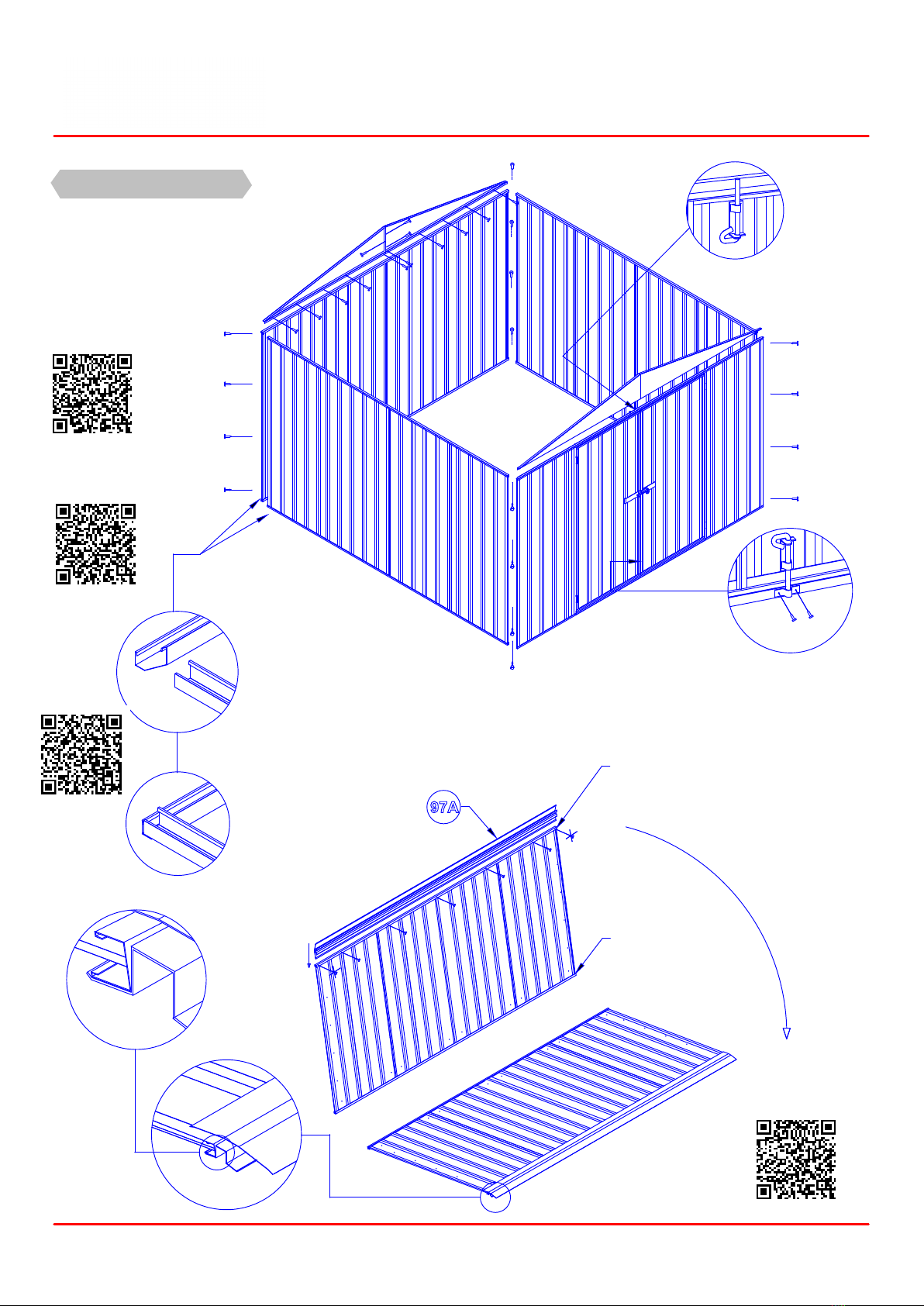

6.パネルの立ち上げ
側壁パネルのチャンネルは、
前面パネルと背面パネルのチャンネルに
おさまります。
①78A 側に 97A を取り付けます。
②97A をビスでとめます。
パネルの立上げと接合
動画解説
妻壁の取り付け
動画解説
蝶番の取付
動画解説
屋根の組立動画
前後の壁パネルが上下逆になっていないよ
うに注意してください。各パネルの上部
チャンネルは、ルーフシートを取り付ける
ためにあらかじめパンチングされていま
す。ベースチャンネルはあらかじめパンチ
ングされていません。

PAGE 19
ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2
Absco Euro Shed
Model: 3029F2
37mm
ROOR OVERHANGS
ALL WALL PANELS
BY 37mm
OUTSIDE VIEW INSIDE VIEW
INSIDE VIEW
13A

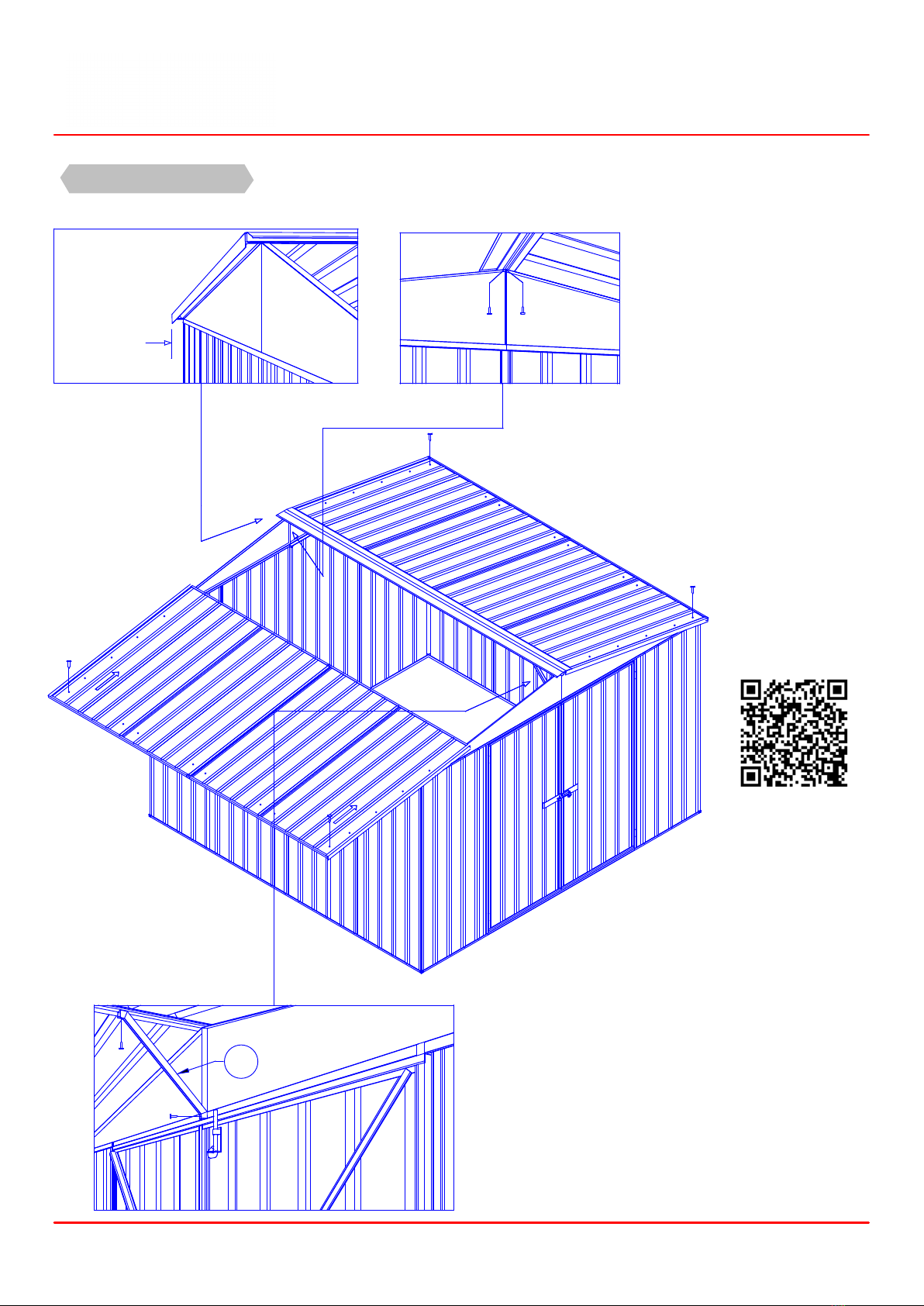

7.屋根の取り付け
リッジビームを各端に 2 本のネジで
妻壁に接合します。
この段階での各隅に 1 本のネジで
各ルーフパネルを固定します。
屋根の取り付け動画
上の図のように屋根板の両側に壁を取りつけた後、リッジの梁と前壁に
1 本のチャンネルを合わせます。設置場所の既存のネジを取り外して交
換する必要があります。リア・ウォール・レゲント・ブレーズのこの手
順を繰り返してください。

PAGE 20
ABSCO INDUSTRIES ASSEMBLY INSTRUCTION - MODEL: 3029F2
Absco Euro Shed
Model: 3029F2
14A
最終行程
- アンカーは L 字金物、ボルトナット、コンクリートアンカーまたは
コーチボルト（木製の場合）、六角ボルトで構成されています。
- 物置パネル 金物穴径 9.7mm 使用ドリル径 10.5mm
- 基礎 金物穴径 9.8mm 使用ドリル径 10.5mm
物置の固定
アンカーで 12 カ所
とめます。
アンカー又はコーチボルト
アンカー
基礎
パネル
アンカーの固定方法
動画解説
１：フランジの上部分を折り曲げます。
２：屋根パネルの前後部分に上部分を先に取
り付けます。
３：フランジの下部分を、チャンネルに差し
込むように折り曲げます。
