Abus TVCC12010 User manual

Version 04/2012

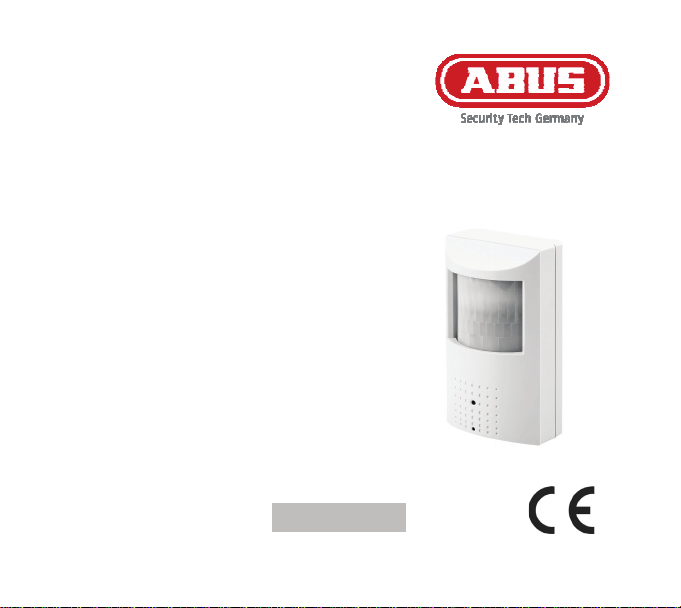

Nadelöhr Bewegungsmelder Tarnkamera
Installationsanleitung

Video surveilance camera……… 9
Installation Guide
Caméra vidéo de surveillance… 17
Instructions d’installation
Videobewakingscamera……….. 25
Installatie-instructies
Video overvågning kamera….… 33
Installationsvejledning
Miniaturowa kamera
zamaskowana w obudowie….… 41
czujki ruchu
Instrukcja instalacji
TVCC12010
www.homeelectric.de

2
1. Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieser ABUS Videoüberwachungskamera.
Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen
Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen
der geltenden europäischen und nationalen Richtlinien. Die Konformität
wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind
beim Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen
gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese
Montageanleitung beachten!
Diese Kamera ist mit einem Bewegungsmeldergehäuse getarnt und mit
einem 1/3“ SONY Exview HAD II CCD Bildaufnahmeelement ausgestattet.
Sie bietet daher höchstes Niveau bei der internen Bildverarbeitung und
garantiert eine lange Lebenszeit und hohe Zuverlässigkeit. Diese Kameras
verwenden erstklassige elektronische Bauteile, die sich auch durch äußere
elektro-magnetische Einflüsse nicht in Ihrer Funktionseigenschaft
beeinflussen lassen. Somit bieten diese Kameras alle technischen
Voraussetzungen für den Aufbau einer professionellen
Videoüberwachungsanlage.

3
2. Lieferumfang
Nadelöhr Bewegungsmelder Tarnkamera
Wand-/Deckenhalter
Montageanleitung
Befestigungsschrauben
3. Merkmale
Versteckte Kamera im Bewegungsmeldergehäuse
Integriertes 3.7 mm Nadelöhrobjektiv
Hohe Auflösung von 650 TVL
Funktion zur Rauschunterdrückung bei wenig Licht (2D DNR)
Integriertes Mikrofon
4. Sicherheitshinweise
Öffnen Sie niemals diese Kamera, um die Gefahr eines elektrischen
Schlags oder den Verlust der Gerätegarantie zu vermeiden.
Regen und Feuchtigkeit vermeiden. Die Kamera nicht an nassen Orten
verwenden. Die Kamera ist nur für den Einsatz im Innenbereich
vorgesehen. Falls die Kamera nass wird, ist die Stromversorgung
unverzüglich zu unterbrechen. Die Kamera sollte dann vor der erneuten
Inbetriebnahme von einem Servicetechniker überprüft werden.
Die Kamera nicht auf die direkte Sonne richten. Vermeiden Sie es das
CCD-Element der Kamera direktem Sonnenlicht auszusetzen. Dies kann
zur dauerhaften Zerstörung von einzelnen Bildaufnehmern führen, die als
weiße Punkte auf dem Bildschirm dargestellt werden.

4
Die Kamera nur innerhalb des vorgeschriebenen Temperatur-,
Luftfeuchtigkeits- und Leistungsbereichs betreiben. Ein Betrieb der
Kamera außerhalb des vorgeschriebenen Bereichs kann zu einer
schnelleren Alterung und zu einem vorzeitigen Versagen führen. Eine
massive Überschreitung des angegebenen Betriebsbereichs kann auch zu
einem Sofortausfall der Kamera führen. Alle Angaben hierzu finden Sie in
den technischen Daten. Achten Sie auf das richtige Kameramodel.
Die Kamera vorsichtig behandeln. Achten Sie besonders bei der
Installation der Kamera darauf, diese nicht zu großen physischen
Belastungen (Schläge, Erschütterungen, etc.) auszusetzen. Die Montage
sollte an einem möglichst erschütterungsfreien Ort erfolgen. Falsche
Handhabung und Transport kann zu Beschädigungen an der Kamera
führen.

5
5. Montagehinweise
Diese Kamera ist nur für Innenanwendungen vorgesehen. Wird die Kamera
im Außenbereich eingesetzt, kann es in Folge von Feuchtigkeit und
Temperaturüberschreitungen zu Beschädigungen der Kamera kommen. Die
Farbkameras verfügen über einen IR-Sperrfilter und sind daher nicht für
den Einsatz in Verbindung mit IR-Scheinwerfern geeignet.
Erstklassige Videobilder sind im hohen Maße von der verwendeten
Beleuchtung abhängig. Achten Sie beim Einsatz von künstlichem Licht auf
Leuchtmittel mit einem annähernd tageslichtähnlichen Spektralfarbanteil, da
es ansonsten bei Farbkameras zu Farbverfälschungen kommen kann.
Die Ursache für schlechte Bildqualität ist eng mit der Qualität der Kabel-
verlegung verbunden. Achten Sie auf saubere Crimpstellen, vermeiden Sie
passive Videosignalverteiler, wählen Sie stets einen möglichst kurzen
Leitungsweg zwischen Kamera und den folgenden
Videoverarbeitungseinrichtungen.
Beachten Sie bitte vor Installation einer Videoüberwachungsanlage mit
getarnten Kameras, die ggfs. zur Anwendung kommenden rechtlichen
Rahmenbedingungen.

6
6. Beschreibung der Kamera
(1) Video Ausgang
BNC-Ausgang. Hier wird das Videosignal der Kamera abgegriffen
(Signalpegel 1V s-s).

7
(2) Spannungsversorgung
12V DC Gleichspannungsversorgung. Zugelassen für die
Gleichstromversorgung sind ausschließlich Netzgeräte der Klasse 2.
Achten Sie auf die korrekte Polung.
(6) Mikrofonausgang
Cinch-Ausgang. Hier wird das Audiosignal des integrierten Mikrofons
abgegriffen (Signalpegel: 2V s-s).
7. Installation
Gehen Sie bei der Installation der Kamera wie folgt vor.
1. Wählen Sie eine geeignete Stelle, an der Sie die Kamera montieren
möchten.
2. Verbinden Sie das Videokabel (empfohlener Kabeltyp: RG59) mit dem
BNC-Videoausgang (1) der Kamera und dem der Kamera als nächstes
angeschlossene Gerät. Die maximale Kabellänge sollte dabei 150 m
keinesfalls überschreiten.
3. Schließen Sie eine 12VDC Spannungsversorgung an den
Stromanschluss der Kamera (2) an.
4. Verbinden Sie den Mikrofonausgang (6) der Kamera mit dem
Audioeingang eines Monitors oder kompatiblen Gerätes.
5. Halten Sie die Kamera an die Stelle, an der Sie diese später montieren
möchten. Überprüfen Sie die Ausrichtung und den Blickwinkel der
Kamera.
6. Befestigen Sie das Kameragehäuse direkt oder mittels des
mitgelieferten Wand-/Deckenhalters an dem gewünschten Montageort.

8
8. Technical data
Modelnummer TVCC12010
Bildaufnehmer 1/3“ SONY Exview HAD II CCD
TV Lienen / Pixel 650 / 568.032
Mindestbeleuchtung
(IRE 30)
0,1 Lux bei F2.0
Signal-Rauschabstand > 48 dB
Elektronische Shutter-
Regelung 1/50s – 1/100.000s
Objektiv 3.7 mm / F2.0 / Nadelöhrobjektiv
Hor. Blickwinkel 71°
Videoausgang 1Vss / 75 Ohm / BNC-Steckanschluss
Audioausgang 2Vss / 50 Ohm / Cinch-Steckanschluss
Stromversorgung 12 VDC
Leistungsaufnahme 175 mA
Videonorm PAL
Maße / Gewicht H: 120 x B: 70 x T: 48 mm / max. 180 g
Betriebstemperatur -10°C – +50°C
Luftfeuchtigkeit max. 90% nicht kondensierend
Schutzart IP50
Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll
entsorgt werden. Entsorgen Sie das Produkt am Ende seiner
Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
Bitte wenden Sie sich an Ihren Händler bzw. entsorgen Sie die Produkte
über die kommunale Sammelstelle für Elektroschrott.

9
Version 04/2012

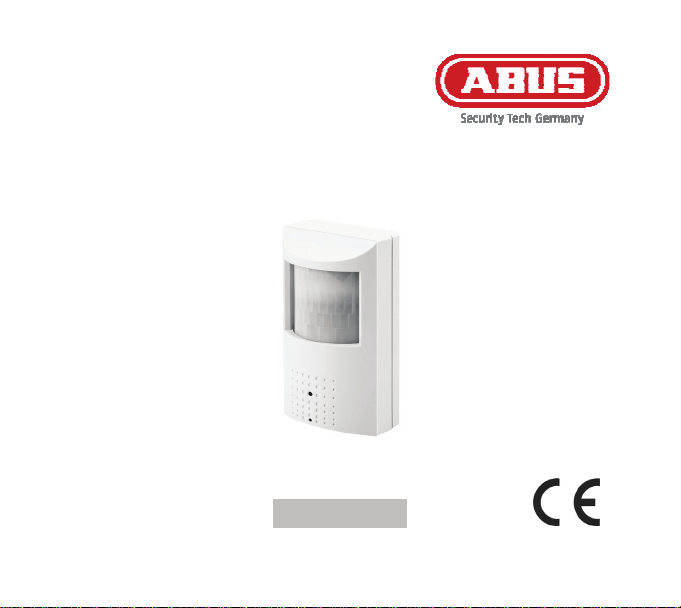

Video surveillance camera
Installation Guide
TVCC12010

10
1. Preface
Dear Customer,
Thank you for purchasing this ABUS digital surveillance camera.
You made the right decision in choosing this state-of-the-art technology.
This product complies with the current standards of domestic and European
regulations. The CE has been proven and all related certifications are
available from the manufacturer upon request. To maintain this status and
to guarantee safe operation, it is your obligation to observe these operating
instructions!
This ABUS camera is equipped with a camouflaged motion detector
housing and a 1/3“ SONY Exview HAD II CCD interline transfer CCD image
sensor. The all state circuitry provides extremely long life and a high level of
reliability. These cameras use first class microelements that are resistant to
external electromagnetic fields. They offer cutting-edge technology for
advanced video surveillance.

11
2. Scope of delivery
ABUS camera in a motion detector housing (model as described)
Wall and ceiling mount
Installation instructions
Fastening screws
3. Features
Pinhole camera in motion sensor housing
Camera is disguised in motion sensor housing
Integrated 3.7 mm pinhole lens
High resolution of 650 TVL
Sound suppression function for low light (2D DNR)
Integrated microphone
4. Precautions
To reduce the risk of electric shock, do not remove cover (or back) – there
are no user serviceable parts inside. Refer servicing to qualified service
personnel.
Do not expose the camera to rain or moisture or try to operate in wet
areas. This camera is designed for indoor use only. If the camera becomes
wet, turn the power off immediately and ask a qualified service technician to
check it before turning the power on again.
Never point the camera towards the sun. Whether the camera is in use
or not, never aim the CCD at the sun or other very bright objects (laser

12
light). This can damage the CCD element and create white dots on the
monitor, a sign that CCD pixels are destroyed.
Operate the camera only within the specified temperature, humidity
and power ranges. Operating the camera outside the prescribed ranges
can lead to reduced product life and early malfunction. Greatly exceeding
the specified operating ranges can also result in immediate failure of the
camera. All specifications can be found in the technical data. Observe the
correct camera model.
Handle the camera with care. Do not abuse the camera. Avoid striking,
shaking, etc. Mount the camera in a shake-free area. The camera could be
damaged by improper handling, storage or transport.

13
5. Installation instructions
This camera is designed for indoor use only. If the camera is used
outdoors, damage may occur as a result of dampness and temperatures
outside the prescribed range. The ABUS colour cameras are equipped with
an IR cut and cannot be used in combination with IR illumination.
Perfect (colour) video pictures depend a great deal on the illumination.
Please take this into account when installing artificial light sources. Light
sources with a colour temperature different from daylight may effect colour
drifts for colour cameras.
The cause of bad picture quality goes hand in hand with improper cabling.
Ensure professional installation and avoid passive video distributors.
Always select the shortest distance between the camera and the video unit.
Before installing a video surveillance system with camouflaged cameras,
please be aware of any possible legal regulations that may apply.

14
6. Description of the camera
(1) Video output connector (VIDEO OUT)
BNC output. This connector is for connecting the camera video signal to the
VIDEO IN connector of, for example, the monitor (composite signal: 1Vp-p).

15
(2) Power input
12V DC voltage. Approved for DC voltage are class 2 power supply units
only. Ensure the polarity is correct.
(6) Microphone output
Chinch output. The audio signal of the built-in microphone is received here
(composite signal: 2Vp-p).
7. Installation
Proceed as follows when installing the camera.
1. Select a suitable place to mount the camera.
2. Connect the video cable (recommended cable type: RG59) to the BNC
video out (1) of the camera and to the following connected video unit.
The maximum cable length should not exceed 150 m.
3. Connect a 12V DC power supply to the power input of the camera (2).
4. Connect the microphone output (6) of the camera to the audio input of
a monitor or similar device.
5. Hold the camera at the location where you want to mount it. Check the
orientation and angle of the camera.
6. Fasten the camera housing directly to the desired installation location
or use the supplied wall/ceiling mount.

16
8. Technical data
Model number TVCC12010
Image sensor 1/3“ SONY Exview HAD II CCD
TV lines / pixels 650 / 568.032
Minimum illumination
(IRE 30)
0,1 Lux bei F2.0
Signal-to-noise ratio > 48 dB
AES 1/50s – 1/100,000s
Lens 1/3” / 3.7 mm / F2.0 / needle eye lens
Horizontal angle 71°
Video out 1Vp-p / 75 Ohm / BNC connector
Audio output 2Vp-p / 50Ohm / Chinch socket
Power source 12V DC
Power consumption 175 mA
Video norm PAL
Dimensions / Weight H: 120 x W: 70 x D: 48 mm / max. 180 g
Ambient operating
temperature -10°C – +50°C
Ambient operating humidity max. 90% non-condensed
Protection type IP50
Products which are labeled with this pictogram may not be disposed by
the domestic rubbish. Please dispose the product in accordance with the
prevailing legal regulations at the end of its life time.
Please consult your dealer or dispose the product over the municipal
gathering point for electric scarp.

17
Version 04/2012
Caméra vidéo de surveillance
Instructions d’installation
TVCC12010

18
1. Preface
Dear Customer,
Thank you for purchasing this ABUS digital surveillance camera.
You made the right decision in choosing this state-of-the-art technology.
This product complies with the current standards of domestic and European
regulations. The CE has been proven and all related certifications are
available from the manufacturer upon request. To maintain this status and
to guarantee safe operation, it is your obligation to observe these operating
instructions!
This ABUS camera is equipped with a camouflaged motion detector
housing and a 1/3“ SONY Exview HAD II CCD interline transfer CCD image
sensor. The all state circuitry provides extremely long life and a high level of
reliability. These cameras use first class microelements that are resistant to
external electromagnetic fields. They offer cutting-edge technology for
advanced video surveillance.

19
2. Scope of delivery
ABUS camera in a motion detector housing (model as described)
Wall and ceiling mount
Installation instructions
Fastening screws
3. Features
Pinhole camera in motion sensor housing
Camera is disguised in motion sensor housing
Integrated 3.7 mm pinhole lens
High resolution of 650 TVL
Sound suppression function for low light (2D DNR)
Integrated microphone
4. Precautions
To reduce the risk of electric shock, do not remove cover (or back) – there
are no user serviceable parts inside. Refer servicing to qualified service
personnel.
Do not expose the camera to rain or moisture or try to operate in wet
areas. This camera is designed for indoor use only. If the camera becomes
wet, turn the power off immediately and ask a qualified service technician to
check it before turning the power on again.
Never point the camera towards the sun. Whether the camera is in use
or not, never aim the CCD at the sun or other very bright objects (laser

20
light). This can damage the CCD element and create white dots on the
monitor, a sign that CCD pixels are destroyed.
Operate the camera only within the specified temperature, humidity
and power ranges. Operating the camera outside the prescribed ranges
can lead to reduced product life and early malfunction. Greatly exceeding
the specified operating ranges can also result in immediate failure of the
camera. All specifications can be found in the technical data. Observe the
correct camera model.
Handle the camera with care. Do not abuse the camera. Avoid striking,
shaking, etc. Mount the camera in a shake-free area. The camera could be
damaged by improper handling, storage or transport.
