Abus TVIP41660 User manual

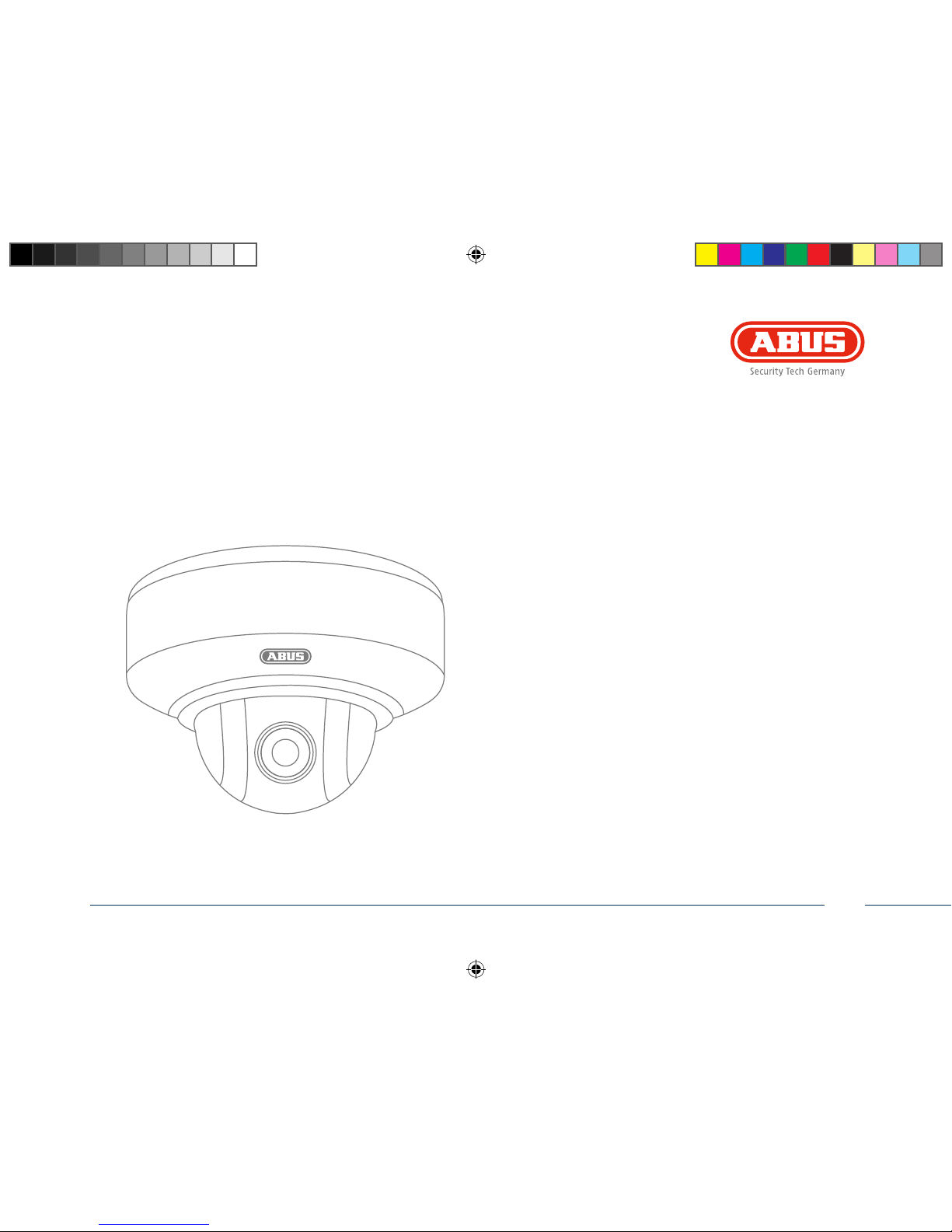

WLAN HD 720p PTZ Innen Dome Kamera: TVIP41660
Diese Kurzanleitung beschreibt die ersten Einrichtungsschritte für Ihre Netzwerkkamera.
Detaillierte Informationen erhalten Sie in der Bedienungsanleitung, auf der beiliegenden CD.
150505-TVIP41660-Quick-Guide-ABR-BUCH.indb 1 07.05.15 15:06

150505-TVIP41660-Quick-Guide-ABR-BUCH.indb 2 07.05.15 15:06

3
Deutsch
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns bei Ihnen für den Kauf eines unserer
Produkte. Dieses Produkt erfüllt die Anforderungen der
geltenden europäischen und nationalen Richtlinien.
Die Konformität wurde nachgewiesen, die entsprechen-
den Erklärungen und Unterlagen sind beim Hersteller
hinterlegt: ABUS Security-Center GmbH & Co. KG, Linker
Kreuthweg 5, 86444 Ang, GERMANY.
Um diesen Standard zu erhalten und einen gefahrlosen
Betrieb sicherzustellen, müssen Sie als Anwender diese
Bedienungsanleitung beachten! Lesen Sie vor Inbetrieb-
nahme des Produkts die komplette Bedienungsanlei-
tung, beachten Sie alle Bedienungs- und Sicherheits-
hinweise!
Alle enthaltenen Firmennamen und Produktbezeich-
nungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten. Bei Fragen wenden Sie sich an Ih-
ren Fachhandelspartner!
150505-TVIP41660-Quick-Guide-ABR-BUCH.indb 3 07.05.15 15:06

4
Deutsch
Deutsch
Lieferumfang ......................... 6
Warnhinweise ......................... 7
Übersicht ......................... 8
Netzwerkeinbindung ......................... 10
Hardwareinstallation ......................... 16
English
Scope of delivery ......................... 20
Warnings ......................... 21
Overview ......................... 22
Network connection ......................... 24
Hardware installation ......................... 30
Français
Étendue de la livraison ......................... 34
Avertissements ......................... 35
Vue d‘ensemble ......................... 36
Intégration réseau ......................... 38
Installation matérielle ......................... 44
Nederlands
Leveringsomvang ......................... 48
Waarschuwingen ......................... 49
Overzicht ......................... 50
Netwerkverbinding ......................... 52
Hardware-installatie ......................... 58
Dansk
Leveringsomfang ......................... 62
Advarselshenvisninger ......................... 63
Oversigt ......................... 64
Netværksintegration ......................... 66
Hardwareinstallation ......................... 72
Svensk
Leveransomfång ......................... 76
Varningar ......................... 77
Översikt ......................... 78
Nätverksanslutning ......................... 80
Installation av hårdvara ......................... 86
150505-TVIP41660-Quick-Guide-ABR-BUCH.indb 4 07.05.15 15:06

5
Deutsch
Español
Volumen de entrega ......................... 118
Advertencias ......................... 119
Vista general ......................... 120
Conexión de red ......................... 122
Instalación del hardware ......................... 128
Pусский
Объем поставки ......................... 132
Предупреждения ......................... 133
Обзор ......................... 134
Подключение к сети ......................... 136
Установка оборудования ......................... 142
Polski
Zakres dostawy ......................... 90
Wskazówki ostrzegawcze ......................... 91
Przegląd ......................... 92
Integracja z siecią ......................... 94
Instalacja sprzętu ......................... 100
Italiano
Dotazione ......................... 104
Avvertenze ......................... 105
Panoramica ......................... 106
Collegamento in rete ......................... 108
Installazione dell’hardware ......................... 114
150505-TVIP41660-Quick-Guide-ABR-BUCH.indb 5 07.05.15 15:06

6
Deutsch
Lieferumfang
WLAN HD 720p PTZ Innen
Dome Kamera
• Deckenhalterung
• Netzteil (inkl. EU, AU, UK)
• 1 m Netzwerkkabel
• Befestigungsmaterial
• Kurzanleitung
• Soware-CD
Soware
EU, AU, UK
Quick Guide
150505-TVIP41660-Quick-Guide-ABR-BUCH.indb 6 07.05.15 15:06

7
Deutsch
Warnhinweise
Betreiben Sie die Netzwerkkamera
nur mit einer geeigneten
Spannungsquelle.
Betreiben Sie die Netzwerkkamera
nur unter den vom Hersteller emp-
fohlenen Umgebungsbedingungen.
Achten Sie auf eine unterbrechungs-
freie Stromversorgung bei Betrieb
mit permanenter Spannungsquelle.
Halten Sie starke Magnetfelder
von der Netzwerkkamera fern.
Halten Sie Flüssigkeiten
von der Kamera fern.
Achten Sie darauf, dass die Netz-
werkkamera sicher montiert ist.
150505-TVIP41660-Quick-Guide-ABR-BUCH.indb 7 07.05.15 15:06

8
Deutsch
Objektiv
Übersicht
150505-TVIP41660-Quick-Guide-ABR-BUCH.indb 8 07.05.15 15:06

9
Deutsch
WPS-Taste &
microSD Kartenslot
Mikrofon
Netzwerkanschluss
Spannungsanschluss
Gelb/Rot: Alarmeingang
Gelb/Grün: Alarmausgang
Gelb/Schwarz: Masse
Pink: Audio-Ausgang
Weiß: Audio-Eingang
Schwarz: Masse Audio
150505-TVIP41660-Quick-Guide-ABR-BUCH.indb 9 07.05.15 15:06

10
Deutsch
Netzwerkeinbindung
Direkter Anschluss der Netzwerkkamera an einen
PC/Laptop
• Verwenden Sie das beiliegende Netzwerkkabel um
Kamera und PC/Laptop miteinander zu verbinden.
• Schließen Sie die Spannungsversorgung der
Netzwerkkamera an. Die Netzwerkkamera erkennt
automatisch, ob eine direkte Verbindung zwischen
PC und Kamera hergestellt werden soll.
• Kongurieren Sie die Netzwerkschnittelle Ihres PCs/
Laptop auf die IP Adresse 192.168.0.2, das Default
Gateway auf 192.168.0.1 und die Subnetzmaske auf
255.255.255.0.
• Gehen Sie weiter zu Punkt 5, um die Ersteinrichtung
abzuschließen und die Verbindung zur
Netzwerkkamera aufzubauen.
Es gibt 3 Möglichkeiten der Netzwerkeinrichtung:
Variante 1:
1
150505-TVIP41660-Quick-Guide-ABR-BUCH.indb 10 07.05.15 15:06

11
Deutsch
Variante 2: Anschluss der Netzwerkkamera an einen Router/Switch
• Verbinden Sie Ihren PC/Laptop mit dem Router/Switch.
• Verbinden Sie die Netzwerkkamera mit dem Router/Switch.
• Schließen Sie die Spannungsversorgung der Netzwerkkamera an.
• Wenn in Ihrem Netzwerk ein DHCP-Server (Automatische
IP-Adressen Vergabe durch den Router) verfügbar ist, stellen
Sie die Netzwerkschnittstelle Ihres PCs/Laptop auf „IP-Adresse
automatisch beziehen“.
• Sollte kein DHCP-Server verfügbar sein, kongurieren Sie die
Netzwerkschnittstelle Ihres PCs/Laptop auf 192.168.0.2, das
Default Gateway auf 192.168.0.1 und die Subnetzmaske auf
255.255.255.0.
• Gehen Sie weiter zu Punkt 5, um die Ersteinrichtung
abzuschließen und die Verbindung zur Netzwerkkamera
aufzubauen.
2
150505-TVIP41660-Quick-Guide-ABR-BUCH.indb 11 07.05.15 15:06

12
Deutsch
3

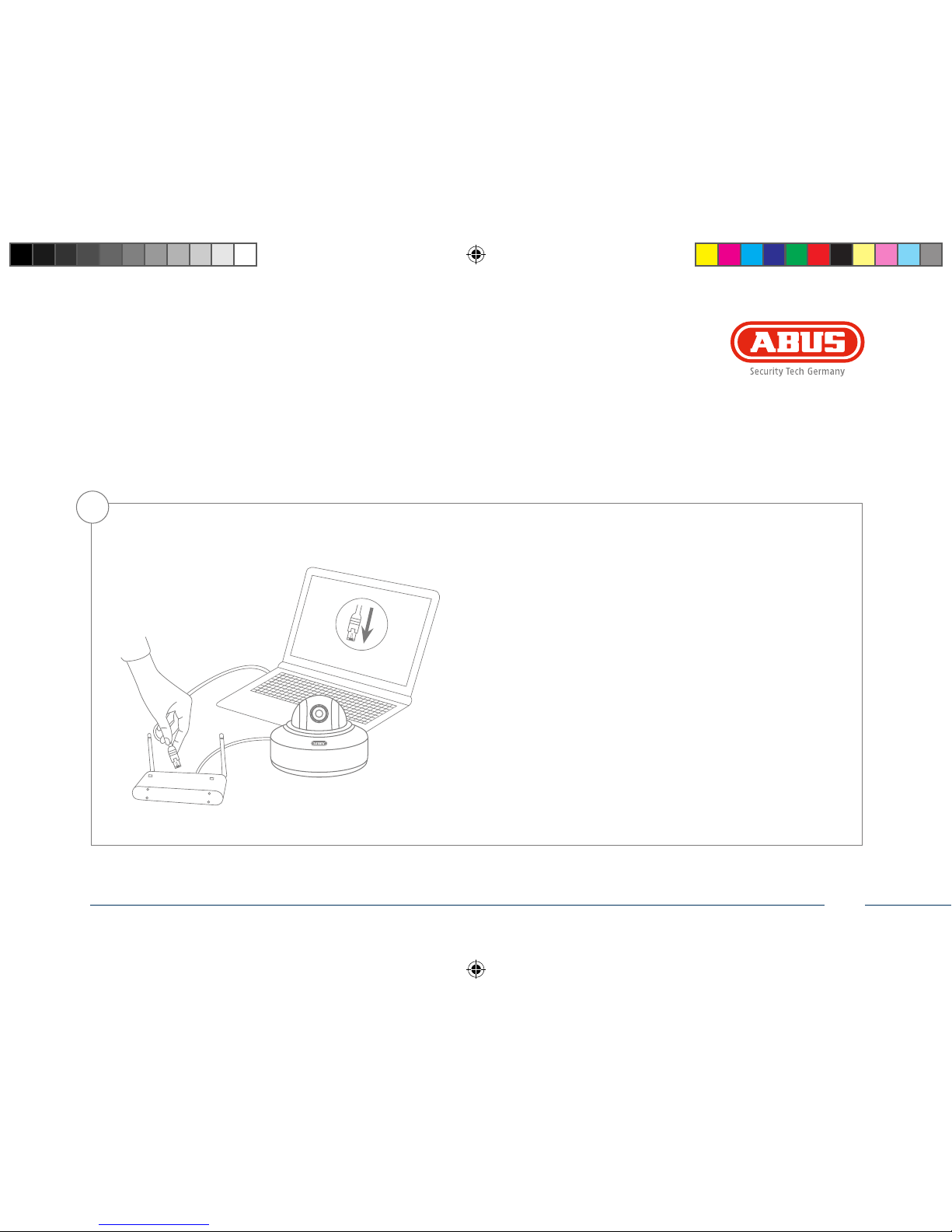

WLAN Einrichtung per WPS
• Drücken Sie die WPS Taste an Ihrem
Router.
• Drücken Sie innerhalb von 2 Minuten
die WPS Taste für ca. 10 Sekunden an
der Netzwerkkamera.
• Die WLAN Verbindung zwischen Router
und Kamera ist nun aufgebaut.
• Starten Sie die Kamera neu, in dem
Sie das Netzteil ein- und ausstecken.
Variante 3:
150505-TVIP41660-Quick-Guide-ABR-BUCH.indb 12 07.05.15 15:06

13
Deutsch
4
Fritz!Box:
• Rufen Sie die Benutzeroberäche der
Fritz!Box auf.
• Klicken Sie auf „Einstellungen“.
• Klicken Sie auf „Erweiterte
Einstellungen“ / „System“ /
„Netzwerkeinstellungen“ oder
ggf. „Netzwerk“ / „UPnP“.
• Aktivieren Sie die Option
„Statusinformationen über UPnP
übertragen“ und „Änderungen der
Sicherheitseinstellungen über UPnP
gestatten“.
• Speichern Sie die Einstellungen
mit „Übernehmen“.
D-Link:
• Klicken Sie im Hauptmenu des
Router-Menus auf den Punkt
„Erweitert“.
• Klicken Sie auf den Punkt
„Netzwerk erweitert“.
• Aktivieren Sie den Punkt UPnP.
Netgear:
• Klicken Sie im Hauptmenu der
Browseroberäche unter „Erweitert“
auf UPnP.
• Die automatische
Gerätekonguration per UPnP kann
aktiviert und deaktiviert werden.
Automatische Portfreigaben mit „UPnP“ aktivieren
150505-TVIP41660-Quick-Guide-ABR-BUCH.indb 13 07.05.15 15:06

14
Deutsch
5

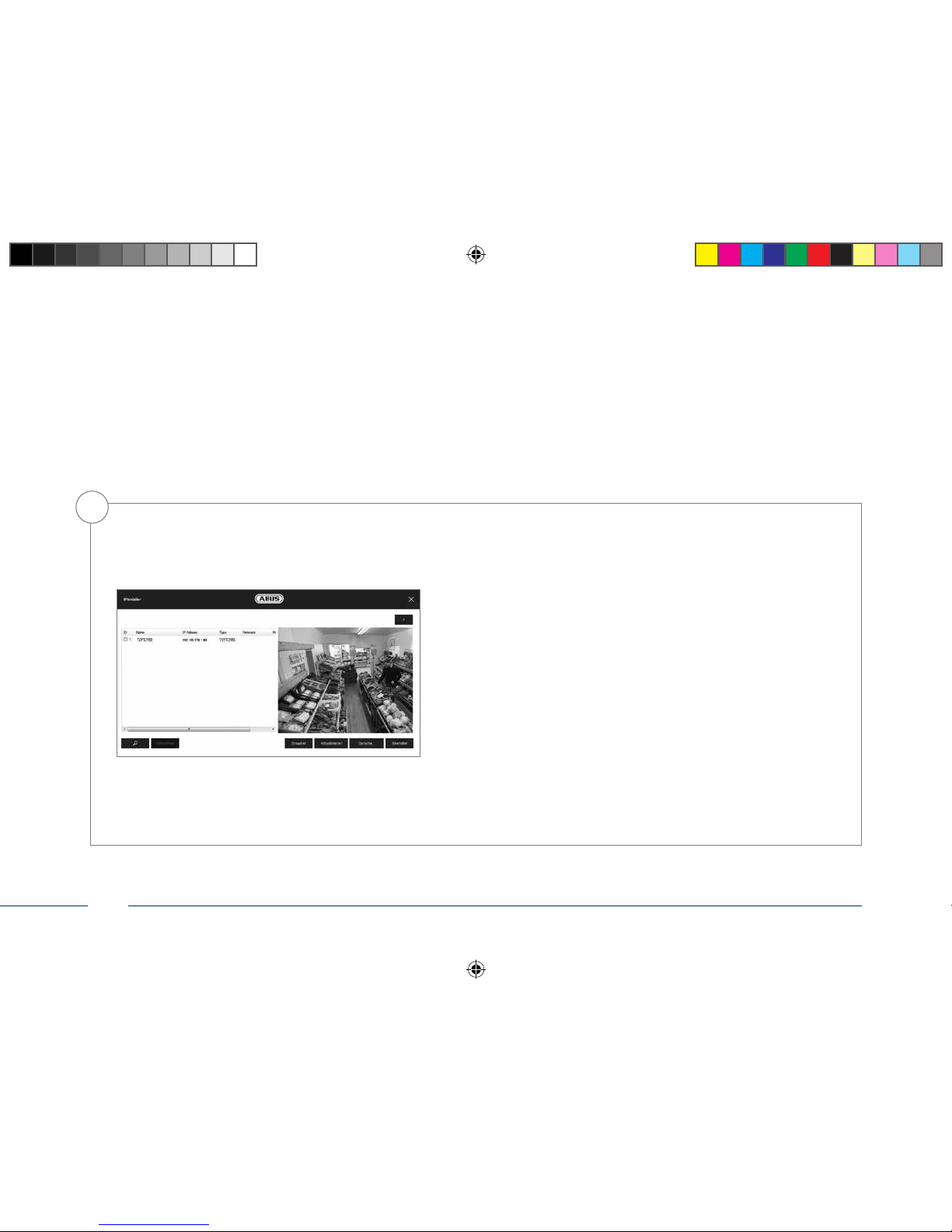

Erster Zugang zur Netzwerkkamera
• Der erste Zugang zur Netzwerkkamera erfolgt unter Verwendung
des ABUS IP Installers.
• Nach dem Start des Assistenten sucht dieser nach allen
angeschlossenen Netzwerkkameras und Videoservern in Ihrem
Netzwerk.
• Sie nden das Programm auf der beiliegenden CD-ROM. Installieren
Sie das Programm auf Ihr PC-System und führen Sie es aus.
• Falls ein DHCP-Server in Ihrem Netzwerk vorhanden ist, erfolgt die
Vergabe der IP-Adresse sowohl für Ihren PC/Laptop, als auch der
Netzwerkkamera automatisch.
• Ist kein DHCP-Server verfügbar, so stellt die Netzwerkkamera
automatisch folgende IP Adresse ein: 192.168.0.100.
• Ihr PC-System muss sich im selben IP-Subnetz benden, um eine
Kommunikation zur Netzwerkkamera herstellen zu können.
150505-TVIP41660-Quick-Guide-ABR-BUCH.indb 14 07.05.15 15:06

15
Deutsch
6

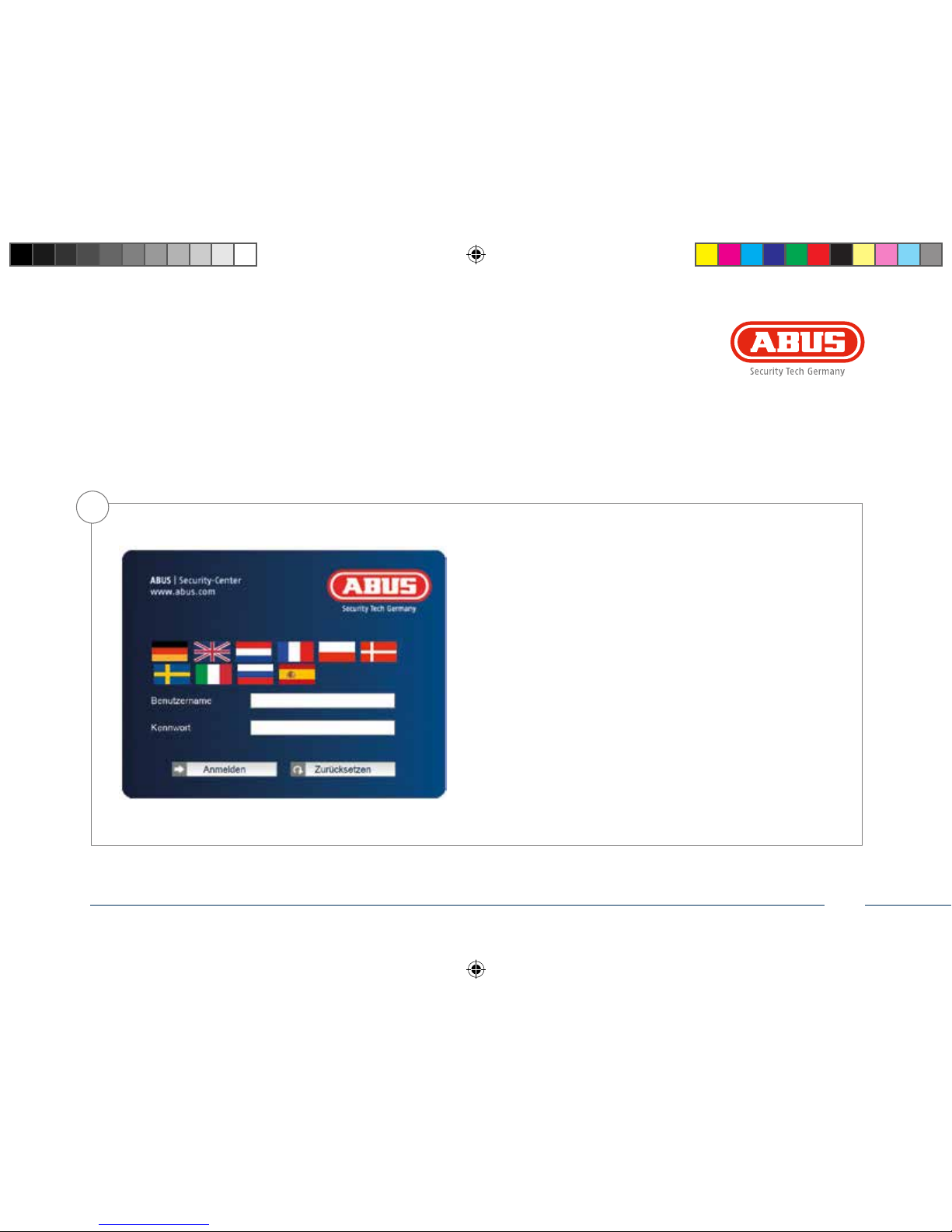

Passwortabfrage
• Ab Werk ist in der Netzwerkkamera ein Administratorkennwort
vergeben. Aus Sicherheitsgründen sollte jedoch umgehend ein
neues Passwort vergeben werden. Nach dem Speichern eines
solchen Administrator-Passworts fragt die Netzwerkkamera vor
jedem Zugang nach dem Benutzernamen und dem Passwort.
• Das Administratorkonto ist werksseitig wie folgt voreingestellt:
Benutzername „admin“ und Passwort „12345“.
• Für die Eingabe des Benutzernamens und Passwortes gehen Sie
bitte wie folgt vor: Önen Sie den Internet Explorer und geben
Sie die IP-Adresse der Kamera ein (z. B. „http://192.168.0.100“).
• Sie werden aufgefordert sich zu authentizieren: Sie sind nun
mit der Netzwerkkamera verbunden und sehen bereits einen
Videostream.
admin
12345
150505-TVIP41660-Quick-Guide-ABR-BUCH.indb 15 07.05.15 15:06

16
Deutsch
1 2
Hardwareinstallation
1
2
150505-TVIP41660-Quick-Guide-ABR-BUCH.indb 16 07.05.15 15:06

150505-TVIP41660-Quick-Guide-ABR-BUCH.indb 17 07.05.15 15:06

Dear customers,
Thank you for purchasing this product. This product
complies with current domestic and European
regulations. Conformity has been proven, and
all related certications are available from the
manufacturer on request (ABUS Security-Center
GmbH & Co. KG, Linker Kreuthweg 5, 86444 Ang).
To maintain this status and to guarantee safe
operation, it is your obligation to observe these
operating instructions! Read the entire operating
manual carefully before putting the product into
operation. Pay attention to all operating and safety
information! All company names and product
descriptions are trademarks of the corresponding
owner. All rights reserved.
If you have any questions, please contact your
specialist dealer.
150505-TVIP41660-Quick-Guide-ABR-BUCH.indb 18 07.05.15 15:06

WLAN HD 720p PTZ Indoor Dome Camera: TVIP41660
This quick start guide describes the initial installation steps for your network camera.
Detailed information can be found in the user guide on the CD supplied.
150505-TVIP41660-Quick-Guide-ABR-BUCH.indb 19 07.05.15 15:06

20
English
WLAN HD 720p PTZ Indoor Dome
Camera
• Ceiling mount
• Power supply unit (incl. EU, AU, UK)
• 1 m network cable
• Installation material
• Quick start guide
• CD ROM
Soware
EU, AU, UK
Quick Guide
Scope of delivery
150505-TVIP41660-Quick-Guide-ABR-BUCH.indb 20 07.05.15 15:06
