Abus TV7180 User manual

Videoüberwachungskamera
Installationsanleitung
•Video surveilance camera 10
Installation Guide
•Caméra vidéo de surveillance 18
Instructions d’installation
•Videobewakingscamera 27
Installatie-instructies
•Video overvågnings kamera 36
Installations Guide
TV7180 TV7181

2
1. Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieser EYSEO -Videoüberwachungskamera. Mit diesem Gerät haben
Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses
Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die
Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim
Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb
sicherzustellen, müssen Sie als Anwender diese Montageanleitung beachten!
Die wasserdichte Kameraserie EYSEO ist mit einem 1/4“ SONY Super HAD CCD
(TV7180/intreline transferCCD) Bildaufnahmeelement, 3,6mm Objektiv und Digitalprozessor
ausgestattet. Sie bietet daher höchstes Niveau bei der internen Bildverarbeitung und garantiert eine
lange Lebenszeit und hohe Zuverlässigkeit. Diese Kameras verwenden erstklassige elektronische
Bauteile, die sich auch durch äußere elektro-magnetische Einflüsse nichtinIhrer Funktionseigenschaft
beeinflussen lassen. Somit bieten diese Kameras alle technischen Voraussetzungen für den
Aufbau einer professionellen Videoüberwachungsanlage.

3
2. Lieferumfang
•Wasserdichte EYSEO Kamera (siehe Typenbezeichnung)
•Wand-/Deckenhalter
•Montageanleitung
3. Merkmale
a) Wasserdicht (IP66)
b) Elektronische Shutter-Regelung (AES)
c) Gegenlichtkompensation (BLC)
d) Automatische Verstärkerreglung (AGC)
e) Autom. horizontale & vertikale Aperture-Korrektur (APC)
f) Automatischen Weißabgleich (AWB)
g)Digital signal processing (DSP)

4
4. Sicherheitshinweise
Öffnen Sie niemals diese Kamera, um die Gefahr eines elektrischen Schlags oder den Verlust
der Wasserdichtigkeit, bzw. Gerätegarantie zu vermeiden.
Die Kamera nicht auf die direkte Sonne richten. Vermeiden Sie es das CCD-Element
der Kamera direktem Sonnenlicht auszusetzen. Dies kann zur dauerhaften Zerstörung von
einzelnen Bildaufnehmern führen, die als weiße Punkte auf dem Bildschirm dargestellt werden.
Die Kamera nur innerhalb des vorgeschriebenen Temperaturbereichs
betreiben. Ein Betrieb der Kamera außerhalb des vorgeschriebenen Bereichs kann zu einer
schnelleren Alterung und zu einem vorzeitigen Versagen führen. Eine massive Überschreitung
des angegebenen Betriebsbereichs kann auch zu einem Sofortausfall der Kamera führen. Alle
Angaben hierzu finden Sie in den technischen Daten.
Die Kamera vorsichtig behandeln. Achten Sie besonders bei der Installation der Kamera
darauf, diese nicht zu großen physischen Belastungen (Schläge, Erschütterungen, etc.) auszusetzen.
Die Montage sollte an einem möglichst erschütterungsfreien Ort erfolgen. Falsche Handhabung und
Transport kann zu Beschädigungen an der Kamera führen.

5
5. Montagehinweise
Erstklassige Videobilder sind im hohen Maße von der verwendeten Beleuchtung abhängig.
Achten Sie beim Einsatz von künstlichem Licht auf Leuchtmittel mit einem annähernd
tageslichtähnlichen Spektralfarbanteil, da es ansonsten bei Farbkameras zu
Farbverfälschungen kommen kann.
Die Ursache für schlechte Bildqualität ist eng mit der Qualität der Kabelverlegung verbunden.
Achten Sie auf saubere Crimpstellen, vermeiden Sie passive Videosignalverteiler, wählen Sie stets
einen möglichst kurzen Leitungsweg zwischen Kamera und der folgenden
Videoverarbeitungseinrichtung.

6
6. Beschreibung der Kamera
(1)Video Ausgang
BNC-Ausgang. Hier wird das Videosignal der Kamera abgegriffen (Signalpegel 1V s-s).
(2) Spannungsversorgung
12V DC Gleichspannungversorgung. Zugelassen für die Gleichstromversorgung sind
ausschließlich Netzgeräte der Klasse 2. Achten Sie auf die korrekte Polung.

7
7.Instalation
Gehen Sie bei der Installation der Kamera wie folgt vor.
1. Wählen Sie eine geeignete Stelle, an der Sie die Kamera montieren möchten.
2. Verbinden Sie das Videokabel (empfohlener Kabeltyp: RG59) mit dem BNC
Videoausgang (1) der Kamera und dem der Kamera als nächstes angeschlossene Gerät.
Die maximale Kabellänge sollte dabei 200m keinesfalls überschreiten.
3. Schließen Sie eine 12VDC Spannungsversorgung an den Stromanschluss der
Kamera (2) an.
4. Halten Sie die Kamera an die Stelle, an der Sie diese später montieren möchten.
Überprüfen Sie die Ausrichtung und den Blickwinkel der Kamera.
5. Befestigen Sie den mitgelieferten Wand-/Deckenhalter (4) an der gewünschten Stelle und
schrauben Sie den Halter in das Kameragehäuse (3).
6. Ändern Sie gegebenenfalls die Ausrichtung des Kamerahalters, indem Sie das geriffelte
Fixierrad (5) leicht lösen und das Kameramodul in die gewünschte Position bringen. Drehen
Sie anschließend das Fixierrad wieder fest, damit die Kamera in der gewünschten Position
verbleibt.

8
Befestigungshinweise für Farbkameras:
Die Farbkameras werden mit einem größeren Wand-/Deckenhalter Zur Ausrichtung des
Kamerahalters lösen Sie bitte die seitliche Fixierschraube.

9
8. Technische Daten
Modelnummer TV7180 TV7181
Bildaufnehmer 1/3 interline transfer CCD ¼ SONY Super HDD CCD
TV Linien/Pixel 400TVL /291000 330TVL / 291000
Mindestbeleuchtung 0,3 Lux bei F2.0 0.5 Lux bei F2.0
Signal-Rauschabstand >48dB
Elektronische Shutter-
Regelung
1/50s ~1/110000s
Synchronisation intern
Objektiv 3,6mm / F2.0 / Miniaturobjektiv
Videoausgang 1Vss /75Ohm/ BNC-Steckanschluss
Stromversorgung 12 VDC
Leistungsaufnahme 1,32W (110mA) 1,44W(120mA)
Videonorm CCIR PAL
Maße / Gewicht Ø28 x 89,5mm / max. 172g
Betriebstemperatur -10° C - +50° C
Luftfeuchtigkeit 100% wasserdicht
Schutzart IP66

10
Video surveillance camera
Installation Guide
TV7180 TV7181

11
1. Preface
Dear Customer,
Thank you for purchasing this EYSEO digital surveillance camera. You made the right decision
in choosing this state-of-the-art technology. This product complies with the current standards of
domestic and European regulations. The CE has been proven and all related certifications are available
from the manufacturer upon request. To maintain this status and to guarantee safe operation, it is your
obligation to observe these operating instructions!
The waterproof EYSEO series of digital cameras is equipped with a 1/4” SONY Super HAD
(TV7180/intreline transfer)CCD image sensor, 3.6 mm lens, and digital processor. The all state
circuitry provides extremely long life and a high level of reliability. These cameras use first class
microelements that are resistant to external electromagnetic fields. They offer cutting-edge
technology for advanced video surveillance.

12
2. Scope of delivery
•Waterproof EYSEO camera (model as described)
•Wall and ceiling mount
•Installation instructions
3. Features
All cameras of the waterproof EYSEO series have the following functions:
a) Waterproof (IP66)
b) Auto electronic shutter (AES)
c) Backlight compensation (BLC)
d) Auto gain control (AGC)
e) Automatic horizontal & vertical aperture correction (APC)
f) Auto white balance (AWB)
g) Digital signal processing (DSP)

13
4. Precautions
To avoid electric shock and prevent the loss of water proofing/warranty, do not remove cover
(or back).
Never point the camera towards the sun. Never aim the CCD at the sun. This can
result in irrevocable destruction of image sensors and create white dots on the monitor.
Operate the camera only within the specified temperature range. Operating the
camera outside the prescribed range can lead to reduced product life and early malfunction. Greatly
exceeding the specified operating range can also result in immediate failure of the camera. All
specifications can be found in the technical data.
Handle the camera with care. Do not abuse the camera. Avoid striking, shaking, etc. Mount
the camera in a shake-free area. The camera could be damaged by improper handling,
storage or transport.

14
5. Installation instructions
Perfect (colour) video pictures depend a great deal on the illumination. Please take this into
account when installing artificial light sources. Light sources with a colour temperature different from
daylight may effect colour drifts for colour cameras.
The cause of bad picture quality goes hand in hand with the cabling. Ensure professional
installation and avoid passive video distributors. Always select the shortest distance between the
camera and the next video unit.
Be sure to use the supplied sun protection roof when mounting outdoors. It protects the camera
against high temperatures due to sunlight and protects against snow in the winter.

15

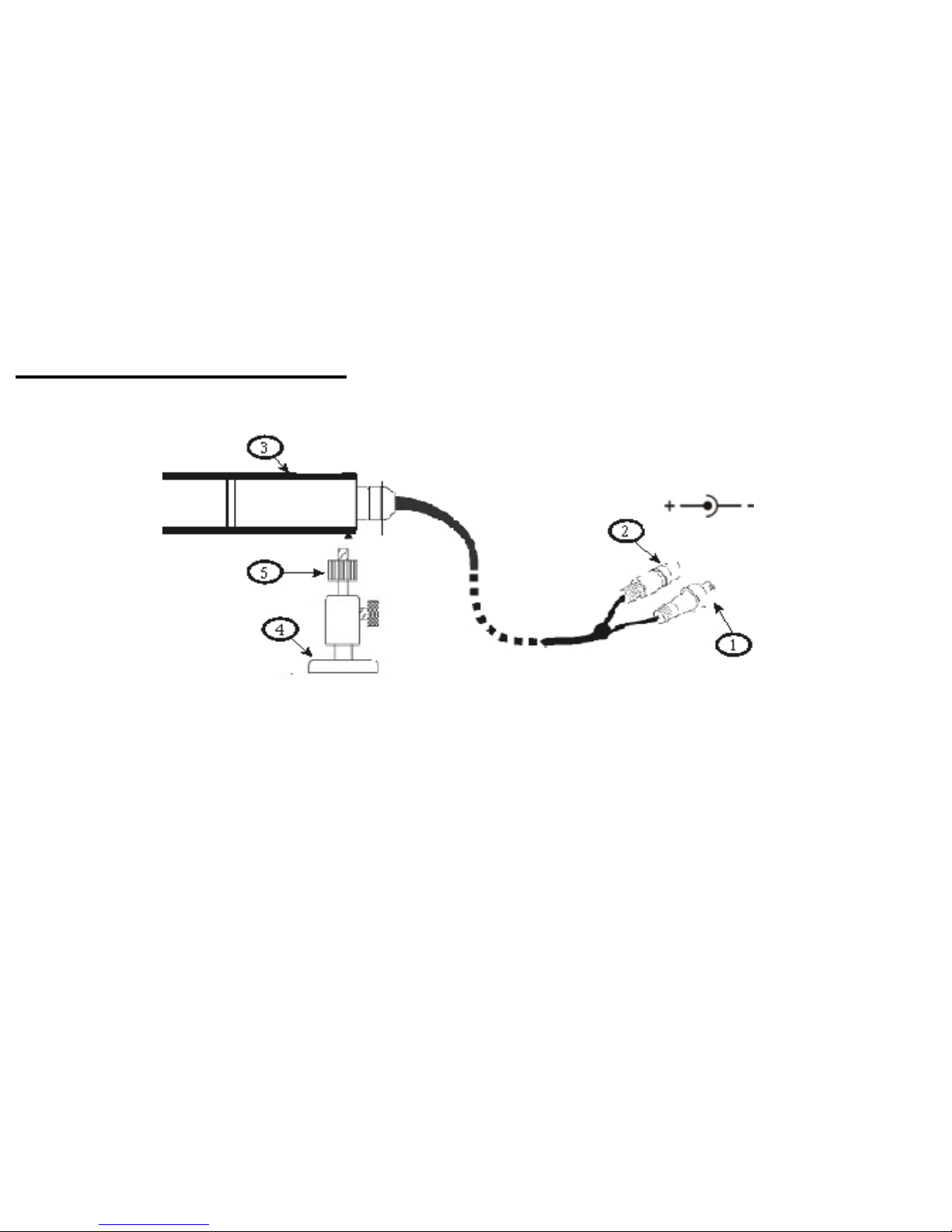

6. Description of the camera
(1) Video output connector (VIDEO OUT)
BNC output. This connector is for connecting the camera video signal to other equipment
(signal level: 1Vp-p).
(2) Power input
12V DC voltage. Approved for DC voltage are class 2 power supply units only. Ensure the
polarity is correct.

16
7. Installation
Proceed as follows when installing the camera.
1. Select a suitable place to mount the camera.
2. Connect the video cable (recommended cable type: RG59) to the BNC video out (1) of the
camera and to the following connected video unit. The maximum cable length should not
exceed 200 m.
3. Connect a 12V DC power supply to the power input of the camera (2).
4. Hold the camera at the location where you want to mount it. Check the orientation and
angle of the camera.
5. Fasten the supplied wall or ceiling mount (4) to the desired installation location and screw the
mount into the camera housing (3).
6. Change the orientation of the camera holder if necessary by slightly loosening the
grooved fixing cylinder (5) and changing the position as required.
Then tighten the fixing cylinder so that the camera remains in the desired position.

17
8. Technical data
Model number TV7180 TV7181
Image sensor 1/3 interline transfer CCD ¼ SONY Super HDD
CCD
TV lines / pixels 400TVL /291000 330TVL / 291000
Minimum illumination 0,3 Lux bei F2.0 0.5 Lux bei F2.0
Signal-to-noise ratio >48dB
AES 1/50s ~1/110000s
Synchronisation intern
Lens 3,6mm / F2.0 / miniature lens
Video out 1Vss /75Ohm/ BNC- connector
Power source 12 VDC
Power consumption 1,32W (110mA) 1,44W(120mA)
Video norm CCIR PAL
Dimensions / Weight Ø28 x 89,5mm / max. 172g
Operating temperature -10° C - +50° C
Operating humidity 100% waterproof
Protection type IP66

18
Caméra vidéo de surveillance
Instructions d’installation
TV7180 TV7181

19
1. Préface
Chère cliente, cher client,
Nous vous remercions d’avoir porté votre choix sur cette caméra vidéo de surveillance EYSEO.
Par l’achat de ce produit, vous disposez maintenant d’un appareil faisant appel à une
technologie de pointe. Ce produit est conforme aux exigences des directives européennes et
nationales en vigueur. La conformité de ce produit a été prouvée. Les déclarations et
documents correspondants ont été déposés chez le fabricant. Pour que cette conformité persiste
et qu’un fonctionnement en toute sécurité puisse être assuré, lire attentivement ces instructions
d’installation !
La gamme de caméras étanches EYSEO est équipée d’un capteur d’images de type 1/4“ Super HAD
CCD de SONY(TV7180/intreline transferCCD), d’un objectif de 3,6 mm et d’un processeur
numérique. C’est la raison pour laquelle elle garantit un niveau optimal de traitement interne de l’image
et un service longue durée ainsi qu’une haute fiabilité. Ces caméras intègrent des composants
électroniques de premier ordre dont les caractéristiques de fonctionnement ne sont pas altérées
par des champs magnétiques extérieurs. De cette manière, ces caméras réunissent toutes les
conditions préalables au montage d’un système professionnel de vidéosurveillance.

20
2. Livraison
•Caméra EYSEO étanche (voir le numéro de référence)
•Support de montage mural/au plafond
•Instructions de montage
3. Caractéristiques
Toutes les caméras de la série EYSEO étanche disposent des fonctions suivantes :
a) étanchéité à l’eau (IP66),
b) réglage électronique de l’obturateur (AES),
c) compensation du contre-jour (BLC)
d) réglage automatique du gain vidéo (AGC)
e) correction automatique horizontale et verticale du diaphragme (APC).
f) d’un équilibrage automatique des blancs (AWB)
g) d’un traitement numérique de l’image (DSP)
