Abus TVIP81000 User manual

TVIP81000 / 81100
TVIP82000 / 82100
TVAC31200 / TVAC31210 / TVAC31220
TVAC31230 / TVAC31240
DKurzanleitung ......................................... 2
Quick Guide .............................................. 20
FMode d`emploi ..................................... 38
Verkorte handleiding ................. 57
Kvikguide ...................................................... 75
Skròcona instrukcja……….…....…93
Version 05/2013

2
Deutsch
1. Hinweise vor der Installation
Das Symbol mit dem Blitz im Dreieck wird
verwendet, wenn Gefahr für die
Gesundheit besteht, z.B. durch elektrischen
Schlag.
Ein im Dreieck befindliches Ausrufezeichen
weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu
beachten sind.
Bitte benutzen Sie das Netzteil das im Lieferumfang
enthalten ist.
Lassen Sie die Kuppel nicht fallen und schützen Sie
vor Stöße. Vermeiden Sie Installationen auf
vibrierenden Oberflächen.
Schließen Sie nicht mehrere Dome an ein Netzteil
an, da dies zu Überlast bzw. Brandgefahr führen
kann.
Vermeiden Sie Installation in extrem heißen, kalten,
staubigen oder feuchten Orten, da sonst Brand
oder Stromschlag auftreten kann. Die
Betriebstemperatur sollte bei -30°C ~ 65°C
(Außendome) und -10°~ 50°C (Innendome) liegen.
Stellen Sie sicher dass die Spannungsversorgung
getrennt ist, bevor Sie das Netzteil anschließen
oder den Speed Dome öffnen.
Die Kuppel für den Innendome sollte vor Regen
und Feuchtigkeit geschützt werden.
Falls Rauch, Gerüche oder Geräusche aus dem
Speed Dome austreten, schalten Sie das Gerät
bitte sofort aus und wenden sich an unseren
technischen Support.
Bitte benutzen Sie die beigelegten Handschuhe
wenn Sie den Speed Dome öffnen. Vermeiden Sie
direkten Kontakt mit der Kuppel da diese sonst
beschädigt werden kann.
Wenn das Produkt nicht ordnungsgemäß
funktioniert, wenden Sich bitte an Ihren Händler
oder unseren technischen Support. Versuchen Sie
niemals den Speed Dome zu demontieren.
Wir übernehmen keine Verantwortung für Probleme
die durch nicht autorisierte Reparatur oder Wartung
verursacht wurde.
Bitte heben Sie die Verpackungen und
Schaumstoffe auf. Im Fehlerfall muss der Speed
Dome in der Originalverpackung zurückgeschickt
werden. Ein Transport ohne Originalverpackung
kann zu Schäden am Speed Dome führen und
Mehrkosten verursachen.

3
Deutsch
2. Lieferumfang
2.1 Innendomes
Tag/Nacht PTZ Netzwerk
Domekamera 20-fach Zoom
Netzteil
Adapterplatte
Abdeckblende
Quickguide
Handschuhe
CD
Befestigungsmaterial
2.2 Außendomes
Tag/Nacht PTZ Netzwerk
Außendomekamera 20-fach Zoom
Netzteil
Adapter
Teflonband
Quickguide
Handschuhe
CD
Befestigungsmaterial

4
Deutsch
8
9
3. Beschreibung der Anschlüsse
Nr.
Beschreibung
1
Netzwerkkabel
2
Audio
3
Alarmausgang
4
Alarmeingang
5
RS-485
6
BNC
7
Spannungsversorgung
8
Slot SD Karte (keine Verwendung)
9
Power LED
Bitte beachten Sie, dass die Anschlüsse für TVIP81000 / TVIP81100 / TVIP82000 / TVIP82100
identisch sind.
1
RED AC24V
YELLOW/GREEN
BLACK AC24V
VIEOD
2
3
6
7
4
5

5
Deutsch
4. Installation
Bevor Sie starten:
Prüfen Sie den Lieferumfang und stellen Sie sicher dass der Speed Dome nicht beschädigt ist.
4.1 Wandmontage
1. Lösen Sie beide Verschlussschraube an der Seite vom Speed Dome und öffnen Sie anschließend die
Kuppel.
2. Entfernen Sie den Objektivschutz, den Schaumstoff und den Klebestreifen vom Dome.
3. Verschließend Sie das Gehäuse und befestigen Sie beide Verschlussschrauben fest.
4. Bohren Sie vier Löcher entsprechend der Halterung in die Wand und montieren Sie den Spreizdübel
in der Wand.
Halten Sie niemals den Speed Dome am wasserdichten Kabel fest, da ansonsten die
Wasserdichtigkeit beschädigt werden kann.
Schaumstoff
Objektivschutz
Klebestreifen
Verschlussschraube

6
Deutsch
5. Befestigen Sie die Dichtung zwischen Wand und Halterung mit Hilfe der Spreizdübel.
6. Montieren Sie die Halterung mit der Beilagscheibe und der Mutter.
7. Befestigen Sie das Teflonband am Gewinde vom Adapter und schrauben Sie diesen anschließend in
die Halterung.
8. Fixieren Sie abschließend den Adapter mit Hilfe der Madenschraube.
9. Hängen Sie den Speed Dome mit Hilfe des Sicherungshakens am Halter ein. Führen Sie
anschließend die Kabel durch den Halter hindurch.
10. Richten Sie das Label vom Adapter und dem Speed Dome aus. Drehen Sie anschließend das
Gehäuse im Uhrzeigersinn fest. Sichern Sie den Adapter mit Hilfe der beiden Sicherungsschrauben.
Für Steinwände sind zwingend die Spreizdübel zu verwenden. Für Holzwände können Sie
Holzschrauben (Spax) verwenden.
Bitte stellen Sie sicher dass die Wand stark genug ist, um mehr als das 8-fache des Gewichtes
vom Speed Dome und der Halterung tragen zu können.
Zum Abschluss der Installation entfernen Sie bitte die Schutzfolie an der Kuppel.
Spreizdübel
Beilagscheibe und Mutter
2
1
Adapter
Sicherungsschraube
Draufsicht Adapter

7
Deutsch
Label
Sicherungshaken
Sicherungsschraube
1
2
3

8
Deutsch
4.2 Abgehängte Deckenmontage
Bevor Sie starten:
Die folgenden Punkte sind Voraussetzung für die Montage:
Oberhalb der Decke müssen mehr als 250mm verfügbar sein
Die Dicke der Decke muss mindestens 5 bis 40mm betragen
Die Decke muss stark genug sein, um mehr als das 4-fache Gewicht vom Speed Dome und Zubehör
tragen zu können
1. Drehen Sie die Kuppel entgegen dem Uhrzeigersinn um diese zu öffnen und zu entfernen.
2. Entfernen Sie den Objektivschutz, den Schaumstoff und den Klebestreifen vom Dome.
3. Montieren Sie anschließend die Kuppel wieder am Dome.
4. Bohren Sie mit Hilfe der mitgelieferten Bohrschablone ein Loch in die Decke.
5. Verbinden Sie alle notwendigen Kabel und schalten die Spannungsversorgung ein
Prüfen Sie anschließend die rote Power LED.
Nach erfolgreicher Prüfung bitte die Spannungsversorgung wieder abschalten.
Objektivschutz
Klebestreifen
Schaumstoff
Dome
Kuppel

9
Deutsch
6. Installation vom Dome
6.1 Lösen Sie beide Schrauben an der Seite von der Deckenhalterung und bringen Sie die
Sicherungshalter wie abgebildet in Position.
6.2 Bringen Sie den Speed Dome in das Bohrloch der Decke.
6.3 Ziehen Sie beide Schrauben der Sicherungshalter fest. Die Sicherungshalter bewegen sich
automatisch nach außen um den Speed Dome in der Decke zu befestigen.
7. Installation Abdeckblende
7.1 Befestigen Sie die Abdeckblende am Dome und richten Sie die dreieckige Nut auf die Pfeile in
der Deckenhalterung aus.
7.2 Nachdem die Abdeckblende an der Decke angebracht ist, drehen Sie die Abdeckblende in
Richtung des Pfeils, um diese entsprechend zu sichern.
Zum Abschluss der Installation entfernen Sie bitte die Schutzfolie an der Kuppel.
Sicherungshalter
Sicherungshalter
Decke
Sicherungshalter
Sicherungshalter
Nut
Pfeil

10
Deutsch
4.3 Deckenmontage
Bevor Sie starten:
Die folgenden Punkte sind Voraussetzung für die Montage:
Die Dicke der Decke muss mindestens 5 bis 40mm betragen
Die Decke muss stark genug sein, um mehr als das 4-fache Gewicht vom Speed Dome und Zubehör
tragen zu können

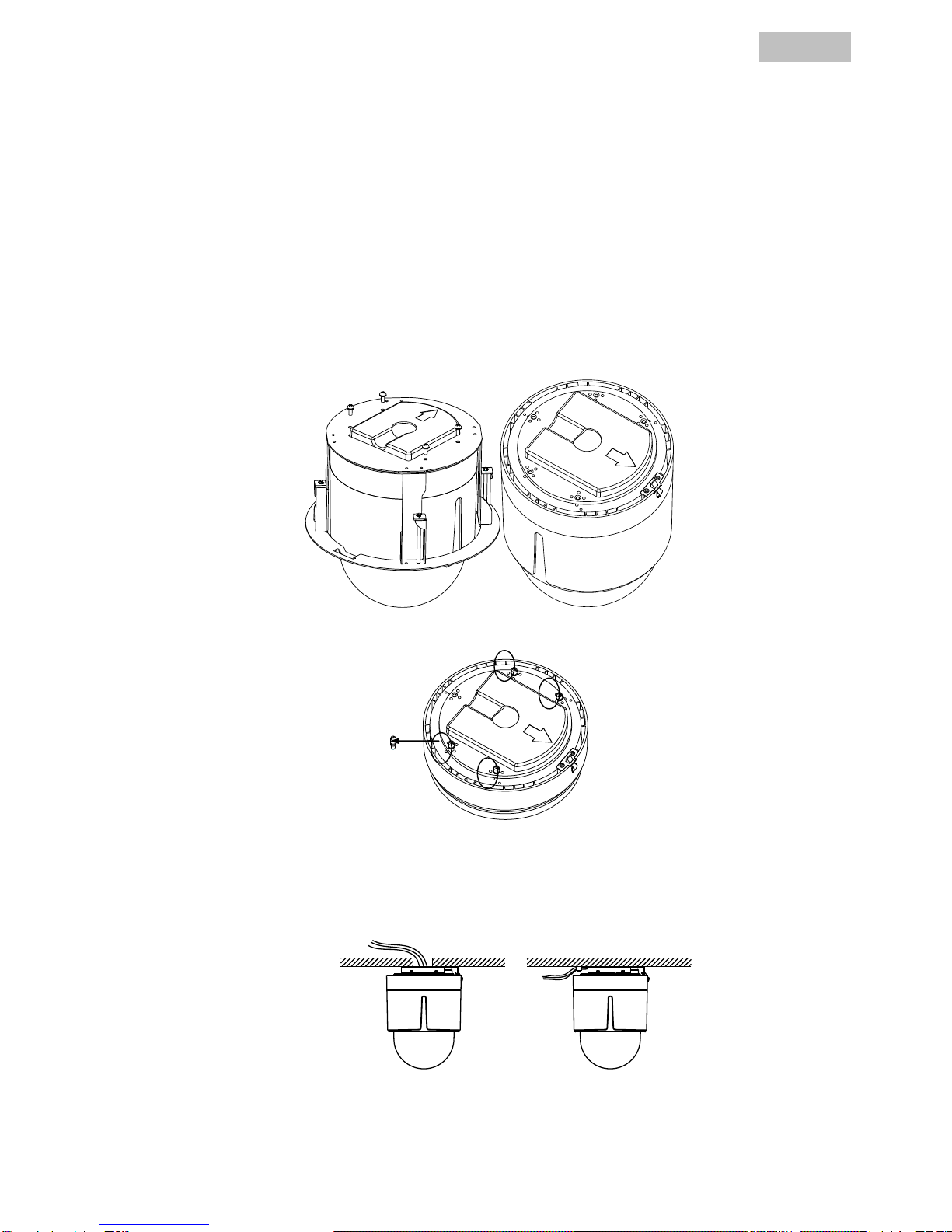

1. Entfernen der Deckenhalterung
Bei Auslieferung ist die Deckenhalterung am Innendome montiert. Bevor Sie den Speed Dome an der
Decke montieren können, muss die zuvor entfernt werden.
1.1 Lösen und entfernen Sie die vier Schrauben wie nachfolgend abgebildet:
1.2 Befestigen Sie die vier Montagebolzen.
2. Verlegen der Kabel
Die Kabel können entweder von oben oder von der Seite zum Speed Dome geführt werden. Möchten
Sie die Kabel von oben zuführen, ist es notwendig ein für die Kabel in die Decke zu bohren.

11
Deutsch
3. Montage
Bevor Sie starten:
Für Holzwände können Sie Holzschrauben (Spax) verwenden.
Für Steinwände bohren Sie bitte entsprechend den Lochabständen der Montageplatte vier Löcher mit
dem Ø 5 in die Decke. Bringen Sie anschließend vier passende Dübel an.
3.1 Drehen Sie die Kuppel entgegen dem Uhrzeigersinn um diese zu öffnen und zu entfernen.
3.2 Entfernen Sie den Objektivschutz, den Schaumstoff und den Klebestreifen vom Dome.
3.3 Montieren Sie anschließend die Kuppel wieder am Dome.
3.4 Nutzen Sie die Montageplatte als Vorlage um die vier Bohrlöcher zu markieren.
3.5 Falls die Kabel von oben zuführen, markieren Sie das entsprechende Loch für die Kabel und
bohren anschließend alle Löcher.
3.6 Installieren vom Speed Dome in der Montageplatte
3.6.1 Verlegen Sie die Kabel für den Speed Dome und richten Sie die Unterseite vom Speed
Dome mit der Montageplatte entsprechend der Abbildung aus.
3.6.2 Drücken Sie den Speed Dome nach oben und anschließend nach vorne in Richtung des
Pfeils. Sobald der Speed Dome sich in der richtigen Position befindet rastet die Feder
automatisch an der Montageplatte ein.
Zum Abschluss der Installation entfernen Sie bitte die Schutzfolie an der Kuppel.
Schraubenlöcher
Loch für
Kabeldurchführung
Ausrichtung
Nach vorne drücken
Nach oben drücken
Arretierung
Feder
1
2

12
Deutsch
5. Montage Halterungen

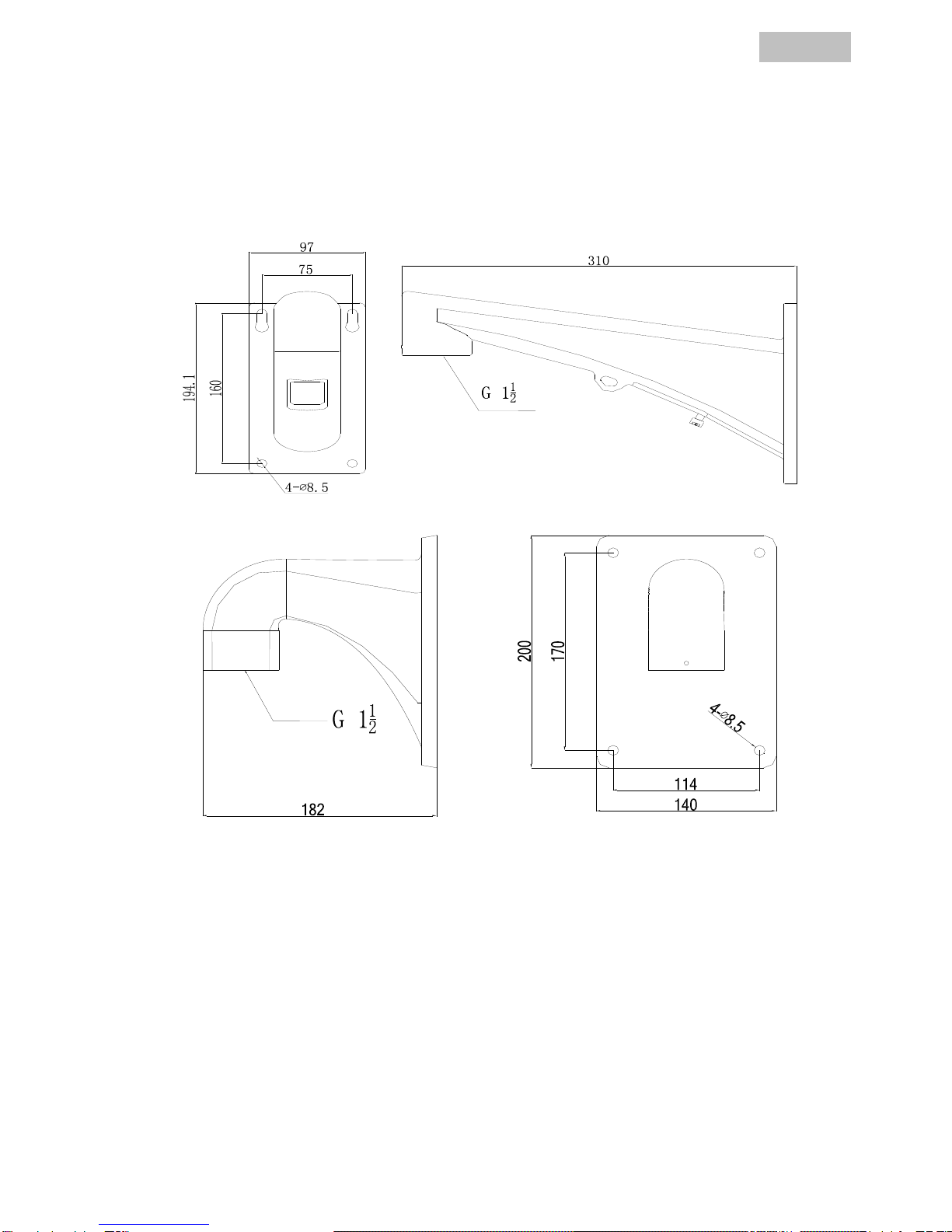

5.1 Montage Wandhalter (TVAC31200 / TVAC31210)
5.1.1 Abmessungen
TVAC31200
TVAC31210

13
Deutsch
5.1.2 Montage
Bevor Sie starten:
Die Wand muss dick genug sein um die Spreizdübel montieren zu können
Bitte stellen Sie sicher dass die Wand stark genug ist, um mehr als das 8-fache des Gewichtes vom
Speed Dome und der Halterung tragen zu können.
1. Bohren Sie vier Löcher entsprechend den Abmessungen in die Wand und montieren Sie
anschließend die Spreizdübel.
2. Befestigen Sie die Dichtung zwischen Wand und Halterung mit Hilfe der Spreizdübel.
3. Montieren Sie die Halterung mit der Beilagscheibe und der Mutter.
Die Installation für TVAC31210 ist identisch.
Beilagscheibe und Mutter
Spreizdübel

14
Deutsch
5.2 Montage Eckenhalter (TVAC31220)
5.2.1 Abmessungen
TVAC31220
5.2.2 Montage
Bevor Sie starten:
Die Wand muss dick genug sein um die Spreizdübel montieren zu können
Bitte stellen Sie sicher dass die Wand stark genug ist, um mehr als das 8-fache des Gewichtes vom
Speed Dome und der Halterung tragen zu können.
1. Bohren Sie vier Löcher entsprechend den Abmessungen in die Wand und montieren Sie
anschließend passende Spreizdübel.
2. Ziehen Sie die Anschlusskabel durch das mittlere Loch des Eckenhalters
3. Bringen Sie den Eckenhalter an der Ecke in Position
4. Befestigen Sie den Adapter mit den Beilagscheiben und den Muttern.

15
Deutsch
5. Bringen Sie die Dichtung zwischen Eckenhalter und Wandhalter an
6. Schrauben Sie den Wandhalter mit Hilfe der vier Gewindeschrauben und Federscheibe fest
7. Fahren Sie mit der Montage vom Speed Dome fort
Weitere Hinweise für die Montage vom Speed Dome finden Sie im Kapitel 4.
Beilagscheibe und Mutter

16
Deutsch
5.3 Montage Masthalter (TVAC31230)
5.3.1 Abmessungen
TVAC3130
5.3.2 Montage
Bevor Sie starten:
Der Durchmesser der Edelstahlschelle muss dem Durchmesser vom Mast entsprechen
Bitte stellen Sie sicher dass der Mast stark genug ist, um mehr als das 8-fache des Gewichtes vom
Speed Dome und der Halterung tragen zu können.
1. Lösen Sie die Schrauben der Edelstahlschelle mit einem Schraubenzieher
2. Führen Sie diese durch die Öffnungen im Masthalter
3. Ziehen Sie die Anschlusskabel durch das mittlere Loch des Masthalter

17
Deutsch
4. Sichern Sie die Edelstahlschelle am Mast durch festziehen der Schrauben
5. Bringen Sie die Dichtung zwischen Masthalter und Wandhalter an
6. Schrauben Sie den Wandhalter mit Hilfe der vier Gewindeschrauben und Federscheibe fest
7. Fahren Sie mit der Montage vom Speed Dome fort
Weitere Hinweise für die Montage vom Speed Dome finden Sie im Kapitel 4.

18
Deutsch
5.4 Montage Wandhalter inkl. Montage Netzteil (TVAC31240)
5.4.1 Abmessungen
TVAC31240
5.4.2 Montage
Bevor Sie starten:
Die Wand muss dick genug sein um die Spreizdübel montieren zu können
Bitte stellen Sie sicher dass die Wand stark genug ist, um mehr als das 8-fache des Gewichtes vom
Speed Dome und der Halterung tragen zu können.
1. Bohren Sie vier Löcher entsprechend der Abmaße in der obigen Abbildung.
2. Bringen Sie die Spreizdübel an

19
Deutsch
3. Montieren Sie die Wandhalterung
4. Führen Sie alle Leitungen durch die Montagebox für das Netzteil und schließen Sie den Speed
Dome entsprechend an.
Eine ausführliche Anleitung finden Sie im PDF Format auf der beigelegten CD.
Weitere Hinweise für die Montage vom Speed Dome finden Sie im Kapitel 4.

20
English
1. Information before installation
The triangular high voltage symbol is used to
warn of the risk of injury or health hazards
(e.g. caused by electric shock).
The triangular warning symbol indicates
important notes in this user guide which must
be observed.
Please use the power supply unit included with the
scope of delivery.
Do not drop the dome and ensure it cannot be
knocked. Avoid installation on vibrating surfaces.
Do not connect several domes to one power supply
unit, as this could cause an overload or a risk of
fire.
Avoid installation in extremely hot, cold, dusty or
moist locations, as otherwise a fire or electric shock
could occur. The operating temperature should
remain between –30 °C ~ 65 °C (outdoor dome)
and –10 °C ~ 50 °C (indoor dome).
Make sure that the power supply has been
disconnected before connecting the power supply
unit or opening the Speed Dome.
The dome for the indoor dome must be protected
from rain and moisture.
Should smoke, odours or noises be emitted by the
Speed Dome, please switch the device off
immediately and consult our technical support.
Please use the enclosed gloves when opening the
Speed Dome. Avoid direct contact with the dome,
as this could otherwise be damaged.
If the product is not functioning properly, please
consult your retailer or our technical support. Never
attempt to disassemble the Speed Dome.
We assume no liability for problems caused by
unauthorised repair or maintenance work.
Please keep the packaging and foam. In the event
of a fault, the Speed Dome must be returned in its
original packaging. Transport without the original
packaging could damage the Speed Dome and
cause additional costs.
