Acquaer PCP025 User manual

Model:PCP025
OWNER’S MANUAL
Auto On-Off Water Removal
Pool Cover Pump
Model:PCP025
El manual del propietario
Bomba de extracci n de agua para
cubierta de piscina con encendido
y apagado automático
Modelo:PCP025
ó
WARNING: Read carefully and understand all ASSEMBLY AND OPERATION INSTRUCTIONS
before operating. Failure to follow the safety rules and other basic safety precautions may result
in serious personal injury
If you have any QUESTIONS, PROBLEMS, MISSING PARTS, please call our customer service
department at 800-201-1360 before returning to your retailer
Phone:[phone]
Email:[e-mail]
Web:www.acquaerpumps.com
FOR ENGLISH ................................................................. Pages 02-06
FOR SPANISH ................................................................. Pages 08-12

Property Specifications
Voltage
Horse Power
Amps
Max. Head (ft.)
Max. Flow (GPH)
Discharge Size (in.)
Power cord length (ft.)
Model: PCP025
TECHNICAL SPECIFICATIONS
PERFORMANCE
Model
PCP025
GPH of water @ Total Ft. Head Max.
Head
115V/60Hz
1/4HP
3A
23 ft.
2310
3/4 in.
25 ft.
5 ft. 10 ft. 15 ft. 20 ft.
2310 1850 1370 660 23ft
For best performance, the maximum recommended hose length is 50 ft. The pumping capacity or water
flow rate of any pump depends on several factors. The larger the inside diameter and the shorter the length
of hose, the less pressure that is lost (or the larger the flow rate). If the hose runs uphill or is extra-long, use
a larger diameter hose or rigid pipe.
25 ft.
-

SAFETY INFORMATION
WARNING
This product and related accessories contain chemicals known to the State of California to cause
cancer, birth defects or other reproductive harm.
Risk of sudden starts: Can cause electrical shock and personal injury. The pump motor is equipped with
an automatically resetting thermal protector and may restart unexpectedly.
DO NOT plug in the pump while standing in water or on a wet or damp surface.
DO NOT pick up the pump by the power cord.
DO NOT use in water where fish are present (oil in motor can kill fish).
Protect the electrical cord from sharp objects, hot surfaces, oil, and chemicals. Avoid kinking the cord.
Unplug the pump before servicing it or attempting to clean it.
Secure the discharge hose before starting the pump. An unsecured discharge hose may whip, which
can cause personal injury and property damage.
Keep the pump, base, and inlet screen free of debris and foreign objects.

PREPARATION
WARNING:
burns, unplug and allow time for the pump to cool after periods of extended use.
Always use handle to lift pump. Never use power cord to lift pump. To avoid skin
Estimated Assembly Time (New installation): 5 minutes
INSTALLATION INSTRUCTIONS
1. Pump should always stand upright on base when operating. Do not suspend pump by means of
discharge hose or power cord. Keep pump inlet screen clear.

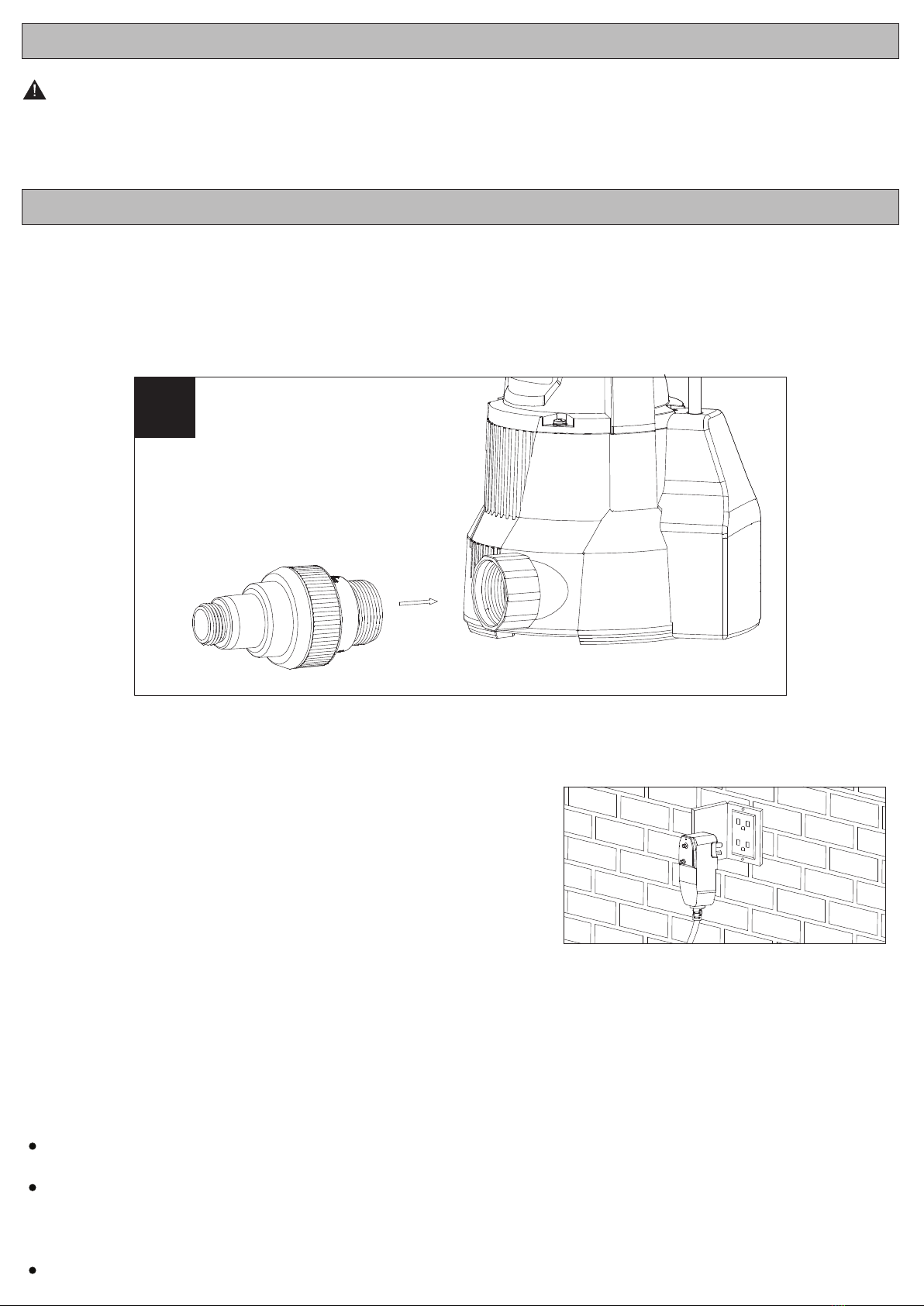

2. To install a garden hose, first install check valve adaptor provided with pump
3. Power Supply: Pump is designed for 115V, 60 HZ. Operation and requires an individual branch circuit of
15 amperes or more capacity. It is supplied with a 3-wire
cord set with grounding-type, GFCI protected plug for use in
a 3-wire, grounded outlet. For safety, pump should always
be electrically grounded to a suitable electrical ground such
as a grounded water pipe or a properly grounded metallic
raceway or ground wire system. Do not cut off the round
grounding prong.
WARNING: Risk of sudden starts. Can cause electrical shock and personal injury. The pump motor is
equipped with automatic resetting thermal protector and may restart unexpectedly. Protector tripping is
indication of motor overloading as a result of operating pump at high pressure, excessively high or low
voltage, inadequate wiring incorrect motor connections, or a defective motor or pump.
2
Automatic Operation
The pump will only turn on if there is approximately 2 in. of water around the pump. Water must
make contact with the sensor probes of the pump in order for it to turn on.
When the pump removes water down to approximately 2/5 in., the pump will run for an additional 10
seconds and then turn off.
Note: If the pump does not turn off, remove the pump and check to make sure that water or other
debris is not still contacting the sensor probes.
The pump can remain plugged in and will automatically turn back on when water reaches approximately
2 in. again.

OPERATION INSTRUCTIONS
WARNING: Risk of electric shock. Can shock, burn or kill. Do not handle pump or pump motor with wet
hands or when standing on wet or damp surface, or in water. Disconnect power from pump before
handling, servicing, or attempting to repair pump.
NOTICE: The power cord for this pump is equipped with a Ground Fault Circuit Interrupter (GFCI). The
GFCI will shut down the pump in the event of leakage of electrical current from the pump motor or cord
to ground. If the pump does not respond when plugged in, unplug it, reset the GFCI (push the RESET
button on the plug) and plug it in again. If it still doesn't respond, make sure that the circuit breaker for
the branch circuit is in the ‘on’ position (closed). if the circuit breaker is closed and the pump doesn't
respond, consult a licensed electrician. DO NOT TRY TO MODIFY the cord or plug, and do not remove
the GFCI.
The motor is equipped with an automatically resetting thermal overload protector. If the motor gets too
hot, the overload protector will stop the motor before it is damaged. When the motor has cooled
sufficiently, the overload protector will reset itself and the motor will restart.
NOTICE: If the overload protector stops the pump repeatedly, disconnect the power from the pump and
check it to find the problem. Low voltage, clogged impeller, too much back pressure in the discharge
hose, or extended running of pump with no load, can all cause overheating.
TROUBLESHOOTING
Note: Do not disassemble the motor housing. This motor has NO repairable internal parts and
disassembling may cause an oil leak or dangerous electrical wiring issues.
Problem Possible Cause Corrective Action
Pump won't
start or run
Pump
operates but
delivers little
or no water
1.Blown fuse
2.Low line voltage
3.Defective motor
4.The water level is too low
1.If blown, replace with fuse of proper
size.
2.If voltage under recommended
minimum, check size of wiring from
main switch on property. If OK,contact
power company.
3.Replace pump.
4.Allow the water level to rise to 2 in. or
more.
1.Call power company.
2.Clean out impeller.
3.Use larger diameter garden hose or
1'' flexible pipe. Eliminate any excess
hose. Short hoses work best.
4.Drill a 1/16'' - 1/8'' (1.6-3.2mm) dia.
hole between pump discharge &
check valve.
1.Low line voltage
2.Something caught in impeller
3.Small diameter garden hose or long
discharge line
4.Check valve installed without vent
hole

PARTS DIAGRAM
PARTS LIST
Part No. Description
1
2
3
4
GFCI plug
cable dead plate
head cover
switch box
motor house
pump body
check valve adapter
impeller
pump base
strainer
5
6
7
8
9
10
1
2
3
4
5
6
78
9
10
