Pentair Pool Products Eagle User manual

Rev.E•Rev.E•Rév.E 8-8-97 1 P/N•Núm/Pte.•Réf. 99330000
Eagle™ Pump Owners Manual
IMPORTANT SAFETY INSTRUCTIONS
READ AND FOLLOW ALL INSTRUCTIONS
SAVE THESE INSTRUCTIONS
Table of Contents
SECTION I. INSTALLATION ............................................................................................................................................ 2
SECTION II. OPERATION & MAINTENANCE................................................................................................................ 2
SECTION III. TROUBLE SHOOTING ................................................................................................................................ 4
SECTION IV. TECHNICAL DATA ...................................................................................................................................... 5
WARRANTY ........................................................................................................................................................................ 6
SECCIÓN I. INSTALACIÓN .............................................................................................................................................. 8
SECCIÓN II. OPERACIÓN Y MANTENIMIENTO........................................................................................................... 8
SECCIÓN III. LOCALIZACIÓN DE FALLAS ................................................................................................................... 10
SECCIÓN IV. DATOS TÉCNICOS ......................................................................................................................................11
GARANTÍA ...................................................................................................................................................................... 12
SECTION I. INSTALLATION .......................................................................................................................................... 14
SECTION II. MODE DE FONCTIONNEMENT ET MAINTENANCE .......................................................................... 14
SECTION III. DÉPANNAGE .............................................................................................................................................. 16
SECTION IV. FICHE TECHNIQUE ................................................................................................................................... 17
GARANTIE ...................................................................................................................................................................... 18
Important Notice
Attention Installer.
This manual contains important information about the installation, operation and safe use of this
product. This information should be given to the owner/operator of this equipment.
Before installing this product, read and follow all warning notices and instructions accompanying this product.
Failure to follow safety warnings and instructions can result in severe injury, death, or property damage.
Call [phone] for additional free copies of these instructions.
WARNING
PentairPoolProducts
1620 Hawkins Ave., Sanford, NC 27330 • [phone]
10951 West Los Angeles Ave., Moorpark, CA 93021 • [phone]

P/N•Núm/Pte.•Réf. 99330000 2 Rev.E•Rev.E•Rév.E 8-8-97
SECTION I. INSTALLATION
Notice to Installer
When pump is mounted permanently within 5 ft. of the inside walls of a swimming pool, you must use a No. 8
AWG or larger conductor to connect to bonding conductor lug.
Risk of electrical shock or electrocution.
This pool pump must be installed by a licensed or certified electrician or a qualified pool serviceman in
accordance with the National Electrical Code and all applicable local codes and ordinances. Improper
installation will create an electrical hazard which could result in death or serious injury to pool users,
installers, or others due to electrical shock, and may also cause damage to property.
Always disconnect power to the pool pump at the circuit breaker before servicing the pump. Failure to do
so could result in death or serious injury to serviceman, pool users or others due to electric shock.
WARNING
WARNING
To reduce the risk of injury, do not permit children to use this product unless they are closely supervised at all times.
This pump is for use with permanently installed pools and may also be used with hot tubs and spas if so marked. Do
not use with storable pools. A permanently installed pool is constructed in or on the ground or in a building such that it
cannot be readily disassembled for storage. A storable pool is constructed so that it may be readily disassembled for
storage and reassembled to its original integrity and has a maximum dimension of 18 feet (5.49m) and a maximum wall
height of 42 inches (1.07m).
CAUTION
For hot tubs and spa pumps, do not install within an outer enclosure or beneath the skirt of a hot tub or spa unless so
marked.
CAUTION
SECTION II. OPERATION & MAINTENANCE
A. The Pump Strainer
This unit, sometimes referred to as the “Hair and Lint Pot”, is the unit in front of the pump volute (6-1/2" in
diameter). The lid screws directly into the pot and should be hand tightened only. DO NOT OVERTIGHTEN.
Inside the chamber is the basket. This basket must be kept clean of leaves at all times. View basket through “See
Through Lid” to inspect for leaves and debris.
CAUTION
To prevent damage to the pump and filter and for proper operation of the system, clean pump strainer and skimmer
baskets regularly.
NOTE
It is important that the lid 0-ring be kept clean and well lubricated. We recommend a silicone-base lubricant for best results.

Rev.E•Rev.E•Rév.E 8-8-97 3 P/N•Núm/Pte.•Réf. 99330000
To Clean:
1. Turn off pump.
2. Remove lid by unscrewing (counter-clockwise rotation).
3. Remove the plastic basket and empty debris.
4. Replace the basket, fill with water, replace lid securely to prevent air from entering. Do not use tools.
5. Open air relief valve on top of filter.
6. Stand clear of filter. Turn on pump.
7. Close air relief valve when a steady stream of water comes out of the air relief valve.
If pump is installed below water level of pool, close return and suction lines prior to opening hair and lint pot on
pump. Make sure to re-open valves prior to operating.
Regardless of the length of time between filter cleaning, it is most important to visually inspect the hair and lint
pot basket at least twice a week. A dirty basket will reduce the efficiency of the filter and heater and also put an
abnormal stress on the pump motor which could result in a costly repair bill.
DO NOT run pump dry. If pump is run dry, the mechanical seal will be damaged and the pump will start leak-
ing. In the event this occurs, the damaged seal must be replaced.
ALWAYS maintain proper water level in your pool (half way up skimmer opening). If the water level falls
below the skimmer opening, the pump will draw air through the skimmer, losing the prime and causing the
pump to run dry, resulting in a damaged seal. Continued operation in this manner could cause a loss of pressure,
resulting in damage to the pump case, impeller and seal.
B. Priming The Pump
1. Turn off pump.
2. Remove lid by unscrewing (counter-clockwise rotation).
3. Fill pot with water at least to the level of the suction line.
4. Make sure the O-ring is in place.
5. Tighten by hand.
6. Open air relief valve on top of filter.
7. Stand clear of filter. Turn on pump.
8. The pump will now prime, with the priming time depending upon the suction lift, and the horizontal
distance of the suction piping.
9. Close air relief valve when a steady stream of water comes out of the air relief valve.
C. Electric Motor
The electric motor should be protected from foreign matter, splashing pool water, deck hosing and the weather.
Any enclosure should be well ventilated to prevent motor from overheating. Whenever a motor has become wet,
let it dry before running it. If a motor has been damaged by water or dirt, it voids the motor guarantee.
D. The Shaft Seal
The shaft seal consists primarily of two parts, a rotating ceramic seal and a spring-loaded carbon seal.
CAUTION
The highly polished and lapped faces of the seal are easily damaged. Handle the seal with care.

P/N•Núm/Pte.•Réf. 99330000 4 Rev.E•Rev.E•Rév.E 8-8-97
This centrifugal pump requires little or no service other than reasonable care. Occasionally, however, a shaft
seal becomes damaged and must be replaced.
E. Protect Motor Against Heat
1. Shade the motor from the sun.
2. Provide ample cross ventilation.
F. Protect Motor Against Dirt
1. Keep motor, motor vents, and surrounding area clean.
2. Avoid sweeping or stirring up dust near the motor while it’s running.
3. Avoid storing (or spilling) pool chemicals near the motor.
G. Protect Motor Against Moisture
1. Provide protection from rain, snow, lawn sprinklers, etc.
2. Locate motor on a slight elevation so water will not run or puddle nearby.
3. Avoid spilling or dripping liquid chemicals on or near motor.
4. Avoid splashing water near the motor.
5. Do not wrap motor with plastic or other air-tight materials.
(Exception: The motor may be covered during a storm, when hosing, winter storage, etc.; never when
motor is running or expected to be running).
NOTE
When replacing motor, be certain that motor support (part number 39201300) is correctly turned and positioned to support type of
motor being installed.
CAUTION
In mild climate area - when temporary freezing conditions may occur, run your filtering equipment all night to prevent freezing.
SECTION III. TROUBLESHOOTING
System Problem Cause Remedy
Failure to Pump 1. Pumpwill notprime- toomuchair. Check suction piping and valve glands on any
suctiongate valves.Secure lidonpumpstrainer
pot and make sure lid gasket is in place. Check
waterleveltomakesureskimmerisnotdrawingair.
2. Pumpwillnotprime-toolittlewater. Makesure suctionlines, pumpstrainer,andpump
volutearefullofwater.Makesurevalveon
suctionline isworkingandopen(some systems
donot havevalves). Checkwaterleveltomake
surewaterisavailablethroughskimmer.
3. Pumpstrainerclogged. Cleanpumpstrainerpot.
4. Pumpstrainergasketdefective. Replace gasket.
Reduced Capacity and/or Head 1. Airpockets orleaks insuctionline. Check suction piping and valve glands on any
suctiongate valves.Secure lidonpumpstrainer
pot and make sure lid gasket is in place. Check
waterleveltomakesureskimmerisnotdrawingair.
2. Clogged impeller. Remove, clean and adjust.
3. Pumpstrainerclogged. Cleansuctiontrap.

Rev.E•Rev.E•Rév.E 8-8-97 5 P/N•Núm/Pte.•Réf. 99330000
0 102030405060708090100110120
5
15
25
35
45
55
65
75
85
95
FLOW IN GPM
TOTAL DYNAMIC HEAD IN FEET OF H20

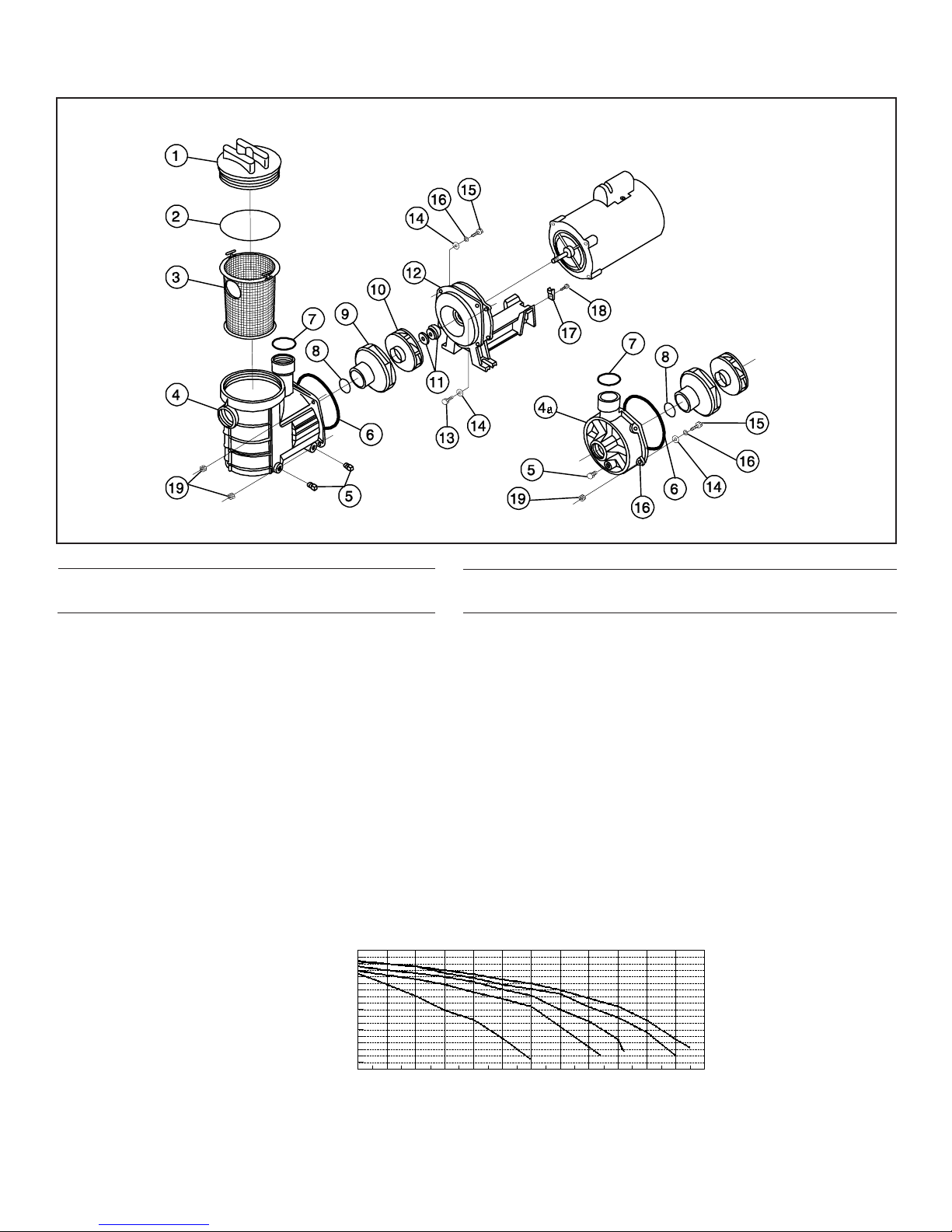

Performance Curves
SECTION IV. TECHNICAL DATA
SAVE THESE INSTRUCTIONS

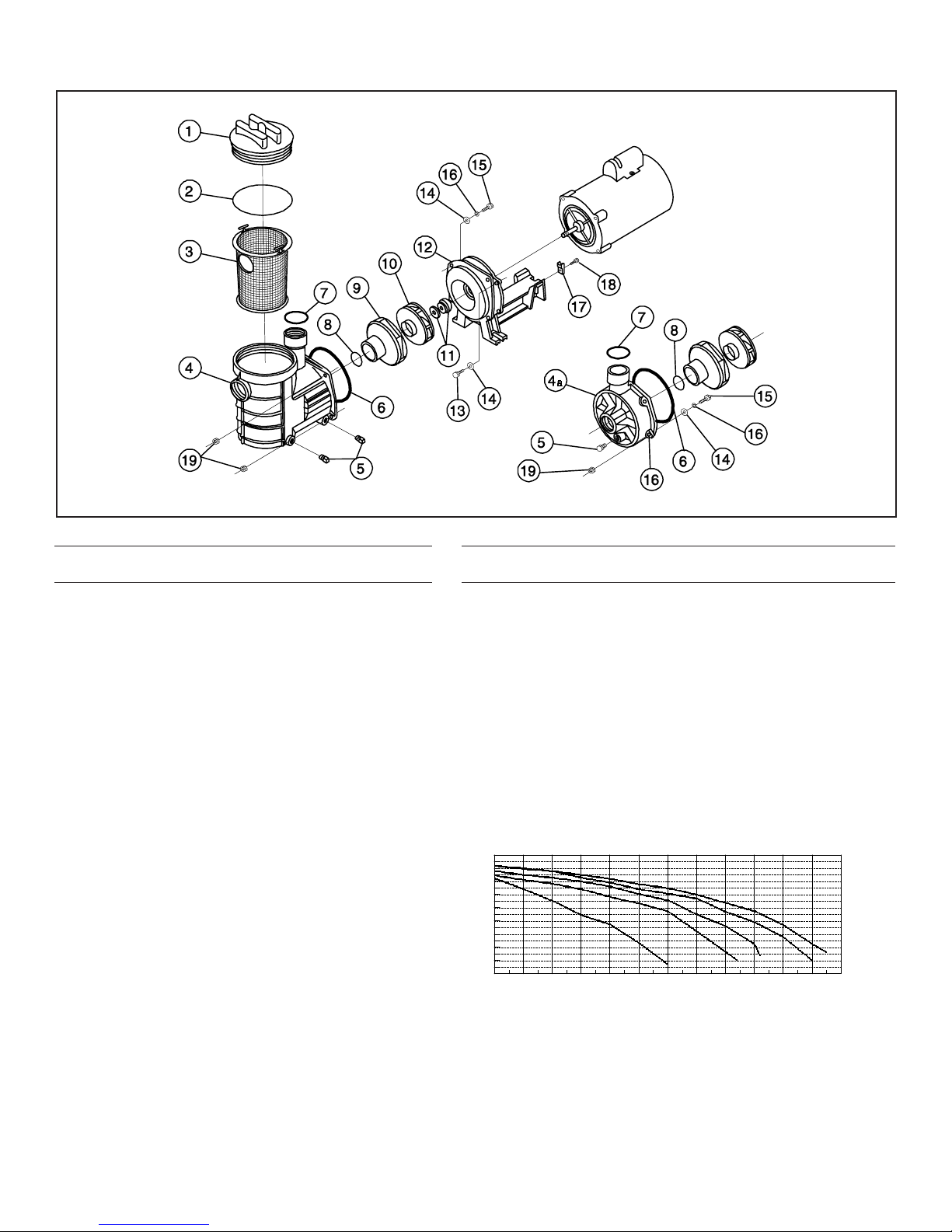

Item Part Description
No. No.
10 39251200 Impeller,1/2HP,50cycle
10 39251300 Impeller,3/4HP,50cycle
10 39251400 Impeller,1HP,50cycle
10 39251500 Impeller,1-1/2HP,50cycle
10 39251600 Impeller,2HP,50cycle
11 39702000 Seal1000
12 39201000 Seal Plate
13 98203400 Bolt,hex,3/8-16x3/4"
14 98210300 Washer,Flat,3/8"
15 98216200 Bolt,hex,3/8-16x1-1/4"
16 37413000 Nut
17 39201300 Support,motor
18 98203000 Screw13-16x3/4"high-low
19 37413000 Nut,hex3/8-16,volutetosealplate
Item Part Description
No. No.
1 39200211 Lid, baquacil resistant, black
1 39200200 Lid, clear
2 39204100 O-ring
3 39200100 Basket
4 39201700 Integralpot&volute,2"suctionport
4 39202100 Integralpot&volute,1-1/2"suctionport
4a 39201100 Volute,booster
5 98206400 Plug,1/4"withO-ring
6 39200300 O-ring,volute
7 39204600 Reinforcingring,S/S
8 39204800 Gasket
9 39204700 Diffuser
10 39200500 Impeller,1/2HP
10 39200600 Impeller,3/4HP
10 39200700 Impeller,1HP
10 39200800 Impeller,1-1/2HP
10 39200900 Impeller,2HP
ABC
D
E
A = ½ hp full rated or 3/4 hp up rated
B = 3/4 hp full rated or 1 hp up rated
C = 1 hp full rated or 1½ hp up rated
D = 1½ hp full rated or 2 hp up rated
E = 1½ hp full rated or 2 hp up rated
F = 2 hp full rated or 2½ hp up rated

P/N•Núm/Pte.•Réf.99330000 6 Rev.E•Rev.E•Rév.E 8-8-97
Pentair Pool Products
1620 Hawkins Ave., Sanford, NC 27330 • [phone]
10951 West Los Angeles Ave., Moorpark, CA 93021 • [phone]

Rev.E•Rev.E•Rév.E 8-8-97 7 P/N•Núm/Pte.•Réf. 99330000
Manual del Propietario de la Bomba Eagle™
INSTRUCTIVOS IMPORTANTES DE SEGURIDAD
LEA Y SIGA TODOS LOS INSTRUCTIVOS
PROTEJA ESTOS INSTRUCTIVOS
Aviso importante
A la atención del instalador(a):
Este manual contiene información importante sobre la instalación, operación y uso en forma
segura de este producto. Esta información debe dársele al dueño(a)/operador(a) de este equipo.
Índice
SECCIÓN I. INSTALACIÓN .............................................................................................................................................. 8
SECCIÓN II. OPERACIÓN Y MANTENIMIENTO........................................................................................................... 8
SECCIÓN III. LOCALIZACIÓN DE FALLAS ................................................................................................................... 10
SECCIÓN IV. DATOS TÉCNICOS ......................................................................................................................................11
GARANTÍA ...................................................................................................................................................................... 12
Antes de instalar esta bomba de Pentair Pool Products, lea y siga todos los avisos de advertencia y los
instructivos que acompañan este producto. El no apegarse a los avisos de seguridad y a los instructivos podría
dar por resultado una lesión grave, la muerte o daños a la propiedad. Comuníquese con su proveedor local para
obtener ejemplares gratuitos o llame a Pentair Pool Products al 1-805-523-2400.
ADVERTENCIA

P/N•Núm/Pte.•Réf. 99330000 8 Rev.E•Rev.E•Rév.E 8-8-97
Esta bomba es para usarse con piscinas instaladas en forma permanente y también podrá usarse con tinas de hidromasaje de
agua caliente (hot tubs) y con bañeras de hidromasaje (spas) si así se indica en la propia bomba. No la use en piscinas que se
pueden desmontar y guardar. Una piscina instalada en forma permanente es una que está construida dentro o sobre la tierra o
en un edificio de tal manera que no se puede desarmar fácilmente para guardarse. Una piscina que se puede guardar está
construida de tal manera que se puede desarmar fácilmente para guardarse y volverse a armar a su tamaño original y que tiene
una dimensión máxima de 5.49 m (18 pies) y una altura máxima de sus paredes de 1.07 m (42 pulgadas).
PRECAUCIÓN
SECCIÓN II.OPERACIÓN Y MANTENIMIENTO
A. El colador de la bomba
Esta unidad, a la que a veces se le llama «depósito del colador de cabello y pelusa» es la unidad al frente de la espiral de
la bomba [16.5 cm (6 1/2”) de diámetro]. La tapa se enrosca directamente en el depósito del colador y debe apretarse
únicamente con las manos. NO LA APRIETE EN EXCESO. Dentro de la cámara se encuentra la canastilla. Esta
canastilla tiene que mantenerse limpia de hojas en todo momento. Vea la canastilla a través de la «tapa transparente» para
revisar que no tenga hojas o desechos.
PRECAUCIÓN
Para evitar daños a la bomba y al filtro y para que el sistema funcione correctamente, limpie las canastillas del colador
de la bomba y del sumergidor en forma regular.
NOTA
Es importante que el empaque redondo de la tapa se mantenga limpio y bien lubricado. Recomendamos un lubricante a base de
silicona para obtener los mejores resultados.
ADVERTENCIA
SECCIÓN I. INSTALACIÓN
Aviso al (a la) instalador(a)
Cuando la bomba esté montada permanentemente a una distancia no mayor de 1.5 metros (5 pies) de las paredes interiores
de una piscina, tiene que usar un cable conductor núm. 8 AWG (3.3 mm) o más grande para conectarla a la lengüeta de
conexión del conductor a tierra.
PRECAUCIÓN
Para reducir el riesgo de lesiones, no permita que los niños usen este producto a no ser que estén siendo supervisados
cercanamente en todo momento.
ADVERTENCIA
Riesgo de choque eléctrico o electrocución.
Este bomba para piscina tiene que ser instalada por un electricista certificado o con licencia o por un agente de
servicios de piscina calificado de acuerdo con el Código Eléctrico Nacional y todos los códigos y ordenanzas locales
correspondientes. La instalación inadecuada creará un riesgo eléctrico que podría resultar en la muerte o en
lesiones graves de las personas que usen la piscina, de los instaladores, o de otras personas debido a un choque
eléctrico, y además también podría causar daños a la propiedad.
Siempre desconecte la corriente eléctrica que va a la bomba de la piscina en el disyuntor o corta circuitos antes de
darle servicio a la bomba. El no hacerlo podría resultar en la muerte o en lesiones graves a la persona que dé el
servicio, a los usuarios de la piscina o a otras personas debido a un choque eléctrico.
Respecto de las bombas para tinas de hidromasaje de agua caliente (hot tubs) y bañeras de hidromasaje (spas), no la instale
dentro de un recinto en el exterior o por debajo de la falda de la tina o bañera a no ser que así lo indique la propia bomba.

Rev.E•Rev.E•Rév.E 8-8-97 9 P/N•Núm/Pte.•Réf. 99330000
Para limpiarla:
1. Apague la bomba.
2. Quite la tapa desatornillándola (rotación contraria a las manecillas del reloj).
3. Quite la canastilla de plástico y vacíe los desechos.
4. Vuelva a colocar la canastilla, llénela de agua, vuelva a colocar la tapa en forma segura para evitar que el aire
entre en ella. No use herramientas.
5. Abra la válvula de descarga de aire en la parte de arriba del filtro.
6. Aléjese del filtro. Arranque la bomba.
7. Cierre la válvula de descarga de aire hasta que salga un chorro estable de agua de dicha válvula.
Si la bomba está instalada por debajo del nivel de agua de la piscina, cierre las líneas de retorno y de succión antes de
abrir el depósito del colador de cabello y pelusa de la bomba. Cerciórese de volver a abrir las válvulas antes de echar a
andar la bomba.
Independientemente del tiempo entre limpiezas del filtro, es muy importante inspeccionar visualmente la canastilla del
depósito del colador de cabello y pelusa por lo menos dos veces a la semana. Una canastilla sucia reducirá la eficiencia
del filtro y del calefactor y también pondrá una tensión anormal en el motor de la bomba lo que podría ocasionar una
reparación costosa.
NO ECHE A ANDAR la bomba si ésta no tiene agua. Si la bomba no tiene agua, el sello mecánico se dañará y la bomba
comenzará a gotear. En caso de que esto suceda, el sello dañado tendrá que remplazarse.
SIEMPRE mantenga un nivel de agua adecuado en su piscina (a media altura de la abertura del sumergidor). Si el nivel de
agua cae por debajo de la abertura del sumergidor, la bomba chupará aire a través del sumergidor, perdiendo el agua de
cebado y quedándose sin agua, lo que resultaría en un sello dañado. Si se sigue operando de esta manera, se podría causar
una pérdida de presión, lo que resultaría en daños a la funda de la bomba, al impulsor y al sello.
B. Cebado de la bomba
1. Apague la bomba.
2. Quite la tapa desatornillándola (gírela en sentido contrario a las manecillas del reloj).
3. Llene el depsito con agua por lo menos hasta el nivel de la línea de succión.
4. Cerciórese de que el empaque redondo esté en su lugar.
5. Apriételo a mano.
6. Abra la válvula de descarga de aire que está en la parte superior del filtro.
7. Aléjese del filtro. Arranque la bomba.
8. Ahora se cebará la bomba, el tiempo de cebado dependerá de la fuerza de succión y de la distancia horizontal de la
tubería de succión.
9. Cierre la válvula de descarga de aire hasta que salga un chorro estable de agua de dicha válvula.
C. Motor eléctrico
El motor eléctrico debe estar protegido contra materias extrañas, agua salpicante de la piscina, regaderazos con la
manguera en la cubierta y el clima. Cualquier recinto donde la bomba se encuentre debe estar bien ventilado para evitar el
sobrecalentamiento. Cada vez que un motor se moje, déjelo secar antes de echarlo a andar. Si un motor ha sido dañado
por agua o por mugre, se anula la garantía.
D. El sello del eje
El sello del eje consiste principalmente de dos partes, un sello de cerámica giratorio y un sello de carbón con resorte.
PRECAUCIÓN
Las caras sumamente pulidas y traslapadas del sello se dañan fácilmente. Maneje el sello con cuidado.
Esta bomba centrífuga requiere poco o nada de servicio, aparte de un cuidado razonable. Sin embargo, de vez en
cuando, un sello de eje se daña y tiene que reemplazarse.

P/N•Núm/Pte.•Réf. 99330000 10 Rev.E•Rev.E•Rév.E 8-8-97
E. Proteja el motor contra el calor
1. Proteja al motor contra el sol cerciorándose de que esté bajo sombra.
2. Suministre una ventilación cruzada amplia.
F. Proteja el motor contra la mugre
1. Mantenga limpio el motor, las ventilas del motor y el área circundante.
2. Evite barrer o levantar polvo cerca del motor mientras éste esté funcionando.
3. Evite guardar (o derramar) substancias químicas para la piscina cerca del motor.
G. Proteja el motor contra la humedad
1. Brinde protección contra la lluvia, nieve, aspersores de jardín, etc.
2. Ponga el motor en un punto más elevado de tal manera que el agua no pueda correr o formar charcos cerca del
motor.
3. Evite derramar o gotear substancias químicas líquidas en o cerca del motor.
4. Evite salpicar agua cerca del motor.
5. No envuelva el motor con plástico ni con otros materiales herméticos.
(Excepción: El motor puede cubrirse durante una tormenta, cuando se esté lavando el área con una manguera,
para almacenársele durante el invierno, etc.; pero nunca cuando el motor esté andando o cuando se sospecha de
que esté andando).
NOTA
Cuando se cambie de motor, cerciórese de que el apoyo del motor (número de repuesto 39201300) esté girado y colocado
correctamente para soportar el tipo de motor que se está instalando.
PRECAUCIÓN
En zonas de clima moderado - cuando puedan ocurrir condiciones de congelación temporal, haga que su equipo de filtrado
funcione toda la noche para evitar que se congele.
SECCIÓN III. LOCALIZACIÓN DE FALLAS
Problema en el sistema Causa Remedio
No hay bombeo 1. La bomba no ceba - demasiado aire. Revise que la tubería de succión y las glándulas
de succión en todas las válvulas de entrada de
succión. Asegure la tapa en el depósito del
colador de la bomba y cerciórese de que el
empaque de la tapa esté en su sitio. Revise el
nivel del agua para cerciorarse de que el
sumergidor no esté chupando aire.
2. La bomba no ceba - muy poca agua. Cerciórese de que las líneas de succión, el
colador de la bomba y la espiral de la bomba
estén llenos de agua. Asegúrese de que la válvula
en la línea de succión esté trabajando y esté
abierta(algunos sistemasno tienenválvulas).
Revise el nivel de agua para cerciorarse de que
hay agua disponible a través del sumergidor.
3. Colador de la bomba tapado. Limpie el depósito del colador de la bomba.
4. Empaque del colador de la bomba Cambie el empaque.
defectuoso.
Capacidad y/o cabezal reducidos 1. Bolsas de aire o fugas en la línea Revise la tubería de succión y las glándulas de las
desucción. válvulas en todas las válvulas de entrada de
succión. Asegure la tapa en el depósito del
colador de la bomba y cerciórese de que el
empaque de la tapa esté en su sitio. Revise el
nivel del agua para cerciorarse de que el
sumergidor no esté chupando aire.
2. Impulsortapado. Quítelo,límpieloyajústelo.
3. Colador de la bomba tapado. Limpie el sifónde succión.

Rev.E•Rev.E•Rév.E 8-8-97 11 P/N•Núm/Pte.•Réf. 99330000
0 102030405060708090100110120
5
15
25
35
45
55
65
75
85
95
FLOW IN GPM
TOTAL DYNAMIC HEAD IN FEET OF H20
Performance Curves
SECCIÓN IV. DATOS TÉCNICOS
PROTEJA ESTOS INSTRUCTIVOS
Art. Número Descripción
Nº de repuesto
1 39200211 Tapa, resistente al baquacil
1 39200200 Tapa, transparente
2 39204100 Empaque redondo
3 39200100 Canastilla
4 39201700 Depósito integral y espiral, entrada de
succión de 2” (50 mm)
4 39202100 Depósito integral y espiral, entrada de
succión de 1 1/2” (38 mm)
4a 39201100 Voluta, impulsor
5 98206400 Tapón, 1/4” (6 mm) con empaque redondo
6 39200300 Empaque redondo, espiral
7 39204600 Aro de refuerzo, S/S
8 39204800 Empaque
9 39204700 Difusor
10 39200500 Impulsor, 1/2 HP
10 39200600 Impulsor, 3/4 HP
10 39200700 Impulsor, 1 HP
10 39200800 Impulsor, 1 1/2 HP
10 39200900 Impulsor, 2 HP
10 39251200 Impulsor, 1/2 HP, 50 ciclos
10 39251300 Impulsor, 3/4 HP, 50 ciclos
10 39251400 Impulsor, 1 HP, 50 ciclos
10 39251500 Impulsor, 1 1/2 HP, 50 ciclos
10 39251600 Impulsor, 2 HP, 50 ciclos
Art. Número Descripción
Nº de repuesto
11 39702000 Sello 1000
12 39201000 Placa del sello
13 98203400 Perno, hexagonal, 3/8 - 16 x 3/4” (19 mm)
14 98210300 Arandela, plana, 3/8” (9 mm)
15 98216200 Perno, hexagonal, 3/8 - 16 x 1 1/4” (32 mm)
16 37413000 Tuerca
17 39201300 Soporte, motor
18 98203000 Tornillo 13 -16 x 3/4” (19 mm) alto-bajo
19 37413000 Tuerca, hexagonal 3/8-16, con espiral para sellar
la placa
ABC
D
E
A = ½ hp full rated or 3/4 hp up rated
B = 3/4 hp full rated or 1 hp up rated
C = 1 hp full rated or 1½ hp up rated
D = 1½ hp full rated or 2 hp up rated
E = 1½ hp full rated or 2 hp up rated
F = 2 hp full rated or 2½ hp up rated

P/N•Núm/Pte.•Réf.99330000 12 Rev.E•Rev.E•Rév.E 8-8-97
Pentair Pool Products
1620 Hawkins Ave., Sanford, NC 27330 • [phone]
10951 West Los Angeles Ave., Moorpark, CA 93021 • [phone]

Rev.E•Rev.E•Rév.E 8-8-97 13 P/N•Núm/Pte.•Réf. 99330000
Notice d’emploi de la pompe Eagle™
CONSIGNES DE SÉCURITÉ IMPORTANTES
PRIÈRE DE LIRE ET D’OBSERVER TOUTES LES CONSIGNES
CONSERVER CES CONSIGNES
Avis important
À l’attention de l’installateur.
La présente notice contient des renseignements importants sur l’installation, le fonctionnement et
l’utilisation de ce produit en toute sécurité. Prière de fournir ces informations au propriétaire et (ou) à
l’opérateur de ce matériel.
Table des matières
SECTION I. INSTALLATION .......................................................................................................................................... 14
SECTION II. MODE DE FONCTIONNEMENT ET MAINTENANCE .......................................................................... 14
SECTION III. DÉPANNAGE .............................................................................................................................................. 16
SECTION III. FICHE TECHNIQUE ................................................................................................................................... 17
GARANTIE ...................................................................................................................................................................... 18
Avant d’installer cette pompe Eagle d’Pentair Pool Products, prière de lire et de suivre tous les avertissements et
instructions qui l’accompagnent. Toute infraction aux consignes de sécurité et d’emploi risque de provoquer blessures
graves, décès ou dégâts matériels. Pour obtenir des exemplaires gratuits, prière de s’adresser au fournisseur local ou
d’appeler Pentair Pool Products au [phone].
AVERTISSEMENT

P/N•Núm/Pte.•Réf. 99330000 14 Rev.E•Rev.E•Rév.E 8-8-97
Cette pompe est destinée à être utilisée avec des piscines installées à demeure. Elle peut également être employée avec des
cuves thermales et des bains tourbillon si elle est marquée à cet effet. Ne pas l’utiliser avec des piscines entreposables. Une
piscine installée à demeure est construite dans ou sur le sol ou dans un bâtiment de manière à ne pas pouvoir être facilement
démontée en vue de rangement. Une piscine entreposable est conçue pour pouvoir être aisément démontée pour rangement et
réassemblée comme à l’origine. Elle a 5,49 m (18 pieds) de dimension maximale et 1,07 m (42 pouces) de hauteur de mur
maximale.
SECTION I. INSTALLATION
Avis à l’installateur
Lorsque la pompe est définitivement montée à moins de 1,5 m (5 pieds) des murs intérieurs d’une piscine, utiliser obliga-
toirement un conducteur de calibre n° 8 AWG (3,3 mm) ou plus gros pour la raccorder à la cosse du conducteur de masse.
AVERTISSEMENT
Risque de choc électrique ou d’électrocution.
Cette pompe de piscine doit obligatoirement être installée par un électricien agréé ou breveté ou par un technicien
qualifié dans la maintenance des piscines conformément au Code national de l’électricité et à tous les codes et
ordonnances locaux applicables. Une installation incorrecte risque de créer un danger électrique pouvant provoquer
le décès ou des dommages corporels graves pour les utilisateurs de la piscine, les installateurs ou d’autres
personnes par suite d’une secousse électrique et pouvant également entraîner des dégâts matériels.
Sous peine de provoquer le décès ou des blessures graves pour le technicien de maintenance, les utilisateurs de la
piscine ou d’autres personnes par suite d’un choc électrique, veiller à toujours déconnecter la pompe de la piscine
du secteur au niveau du disjoncteur avant de procéder à l’entretien ou à la réparation de la pompe.
AVERTISSEMENT
Pour réduire les risques de danger, ne pas laisser les enfants utiliser ce produit à moins de les surveiller de près en permanence.
ATTENTION
ATTENTION
SECTION II. MODE DE FONCTIONNEMENT ET MAINTENANCE
A. Le filtre de la pompe
Cette unité parfois désignée « filtre à cheveux et à charpie » se trouve en avant de la volute de la pompe (16,5 cm
[6 ½ pouces] de diamètre). Le couvercle se visse directement sur le filtre et ne doit être serré qu’à la main. VEILLER À
NE PAS TROP SERRER. À l’intérieur de la cavité se trouve un panier qu’il convient de garder continuellement vide de
toutes feuilles. Examiner ce panier à travers le « couvercle transparent » afin de vérifier qu’il ne contient ni feuilles, ni
débris.
ATTENTION
Pour prévenir tout dommage de la pompe et du filtre et pour assurer le fonctionnement correct du système, nettoyer les
paniers du filtre de la pompe et de l’écumoire à intervalles réguliers.
REMARQUE
Il est essentiel de garder le joint torique du couvercle propre et bien lubrifié. Pour obtenir les meilleurs résultats, utiliser un
lubrifiant à base de silicone.
Ne pas installer les pompes de cuves thermales et de bains tourbillon dans une enveloppe extérieure ou au-dessous du tablier de
la cuve ou du bain à moins qu’elles ne portent une indication qui le permette.

Rev.E•Rev.E•Rév.E 8-8-97 15 P/N•Núm/Pte.•Réf. 99330000
Pour nettoyer :
1. Mettre le moteur à l’arrêt.
2. Dévisser le couvercle (en le tournant dans le sens inverse des aiguilles d’une montre) et l’enlever.
3. Retirer le panier de plastique et le vider de tous débris.
4. Remettre le panier en place, le remplir d’eau, réinstaller et refermer le couvercle pour empêcher l’air d’entrer. Ne
pas utiliser d’outils pour ces opérations.
5. Ouvrir la soupape de mise à l’air située sur le filtre.
6. Se tenir à l’écart du filtre. Mettre la pompe en marche.
7. Fermer la soupape de mise à l’air dès qu’un jet continu d’eau en sort.
Si la pompe est installée au-dessous du niveau de l’eau dans la piscine, fermer les conduites de retour et d’aspiration avant
d’ouvrir le filtre à cheveux et à charpie de la pompe. Veiller à rouvrir les soupapes avant de mettre le système en marche.
Quelle que soit la durée des intervalles entre nettoyages du filtre, il est absolument essentiel d’examiner visuellement le
panier du filtre à cheveux et à charpie au moins deux fois par semaine. Un panier sale réduit en effet l’efficacité du filtre
et de l’appareil de chauffage et soumet le moteur de la pompe à des efforts anormaux, ce qui risque d’entraîner des frais
de réparation élevés.
NE PAS faire fonctionner la pompe à sec, car cela risque d’endommager le joint mécanique et de provoquer des fuites au
niveau de la pompe, auquel cas il faudra remplacer le joint endommagé.
TOUJOURS maintenir le niveau d’eau qui convient dans la piscine (à mi-hauteur de l’ouverture de l’écumoire). Si le
niveau de l’eau descend au-dessous de cette ouverture, la pompe aspirera de l’air à travers l’écumoire, ce qui lui fera
perdre son liquide d’amorçage et la fera fonctionner à sec, endommageant ainsi le joint. L’utilisation prolongée dans ces
conditions pourrait entraîner une chute de pression, et par conséquent l’endommagement du corps, de la roue et du joint
de la pompe.
B. Amorçage de la pompe
1. Arrêter la pompe.
2. Dévisser le couvercle (en le tournant dans le sens inverse des aiguilles d’une montre) et l’enlever.
3. Remplir le filtre à cheveux et à charpie d’eau au moins jusqu’au niveau de la conduite d’aspiration.
4. S’assurer que le joint torique est bien en place.
5. Serrer à la main.
6. Ouvrir la soupape de mise à l’air en haut du filtre.
7. Se tenir à l’écart du filtre. Mettre la pompe en marche.
8. La pompe s’amorce, la durée de l’amorçage étant fonction de la hauteur d’aspiration et de la distance horizontale
de la conduite d’aspiration.
9. Fermer la soupape de mise à l’air dès qu’un jet continu d’eau en sort.
C. Moteur électrique
Veiller à protéger le moteur électrique de toutes particules étrangères, éclaboussures d’eau de la piscine, arrosage du
pourtour et intempéries. Toute enceinte doit être bien aérée afin de prévenir la surchauffe du moteur. Si un moteur est
mouillé, le laisser sécher avant de le mettre en marche. Si un moteur a été endommagé par de l’eau ou des débris, sa
garantie sera automatiquement annulée.
D. Le joint d’étanchéité de l’arbre
Ce joint est essentiellement constitué de deux éléments, un joint rotatif de céramique et un joint au carbone à ressort de
rappel. ATTENTION
Les faces bien polies du joint à recouvrement sont facilement endommagées. Manipuler donc ce joint avec précaution.
Cette pompe centrifuge ne demande que très peu de soin ou pas plus qu’un entretien minimal. Il arrive
cependant qu’un joint d’arbre soit endommagé et doive être remplacé.

P/N•Núm/Pte.•Réf. 99330000 16 Rev.E•Rev.E•Rév.E 8-8-97
E. Protéger le moteur de la chaleur
1. Garder le moteur à l’ombre.
2. Prévoir une bonne ventilation transversale.
F. Protéger le moteur des débris
1. Garder le moteur, ses fentes d’aération et la zone environnante propres.
2. Éviter de balayer ou de soulever de la poussière à proximité du moteur lorsqu’il est en marche.
3. Éviter de ranger (ou de renverser) des produits chimiques pour piscine à proximité du moteur.
G. Garder le moteur à l’abri de l’humidité
1. Le protéger de la pluie, de la neige, des arroseurs de jardin, etc.
2. Surélever légèrement le moteur afin que l’eau ne s’écoule pas ou ne forme pas de flaques à proximité.
3. Éviter de renverser ou de laisser dégouliner des produits chimiques liquides au-dessus ou à proximité du moteur.
4. Éviter de faire gicler de l’eau à côté du moteur.
5. Ne pas envelopper le moteur de plastique ou d’autres matériaux d’emballage hermétiques.
(Exception : On peut recouvrir le moteur en cas d’orage, d’arrosage, pour l’hiver, etc., mais jamais lorsqu’il est en
marche ou prêt à fonctionner.)
REMARQUE
En cas de remplacement du moteur, veiller à ce que son support (référence 39201300) soit correctement orienté et positionné de
manière à soutenir le type de moteur que l’on installe.
ATTENTION
Dans les climats doux, lorsque des conditions de gel temporaire risquent de se présenter, faire fonctionner le matériel
de filtrage toute la nuit afin de l’empêcher de geler.
SECTION III. DÉPANNAGE
Problème du système Cause Remède
Panne de pompage 1. La pompe ne s’amorce pas - Vérifierlesconduitesd’aspirationetles presse-
tropd’air. étoupedetouslesrobinets-vannes. Installer
solidement le couvercle sur le filtre à cheveux et à
charpie de la pompe et s’assurer que son joint est
bien en place. Vérifier le niveau de l’eau pour
s’assurerquel’écumoiren’aspirepasd’air.
2. La pompe ne s’amorce pas - Vérifierque lesconduites d’aspirationet quele
troppeud’eau. filtre etlavolutedela pompesont pleinsd’eau.
S’assurer que la soupape de la conduite
d’aspirationfonctionneetqu’elleestouverte
(certainssystèmesn’ontpasdesoupapes).
Vérifier le niveau de l’eau afin de s’assurer de la
présenced’eauàtraversl’écumoire.
3. Le filtre de la pompe est bouché. Nettoyerlefiltre dela pompe.
4. Le joint du filtre de la pompe est Remplacer lejoint.
défectueux.
Débit et (ou) hauteur d’aspiration 1. Poches ou fuites d’air dans la Vérifierles conduitesd’aspirationetles presse-
réduits conduited’aspiration. étoupedetouslesrobinets-vannes.Installer
solidement le couvercle sur le filtre à cheveux et à
charpie de la pompe et s’assurer que son joint est
bien en place. Vérifier le niveau de l’eau pour
s’assurerquel’écumoiren’aspirepasd’air.
2. Roue bouchée. Retirer,nettoyeretrégler.
3. Filtre de la pompe bouché. Nettoyerlepièged’aspiration.

Rev.E•Rev.E•Rév.E 8-8-97 17 P/N•Núm/Pte.•Réf. 99330000
0 102030405060708090100110120
5
15
25
35
45
55
65
75
85
95
FLOW IN GPM
TOTAL DYNAMIC HEAD IN FEET OF H20
Performance Curves
SECTION IV. FICHE TECHNIQUE
CONSERVER CE MODE D’EMPLOI
Art. Réfé- Désignation
n° rence
11 39702000 Joint d’étanchéité 1000
12 39201000 Plaque d’étanchéité
13 98203400 Boulon à tête hexagonale 3/8 - 16 x 3/4” (19 mm)
14 98210300 Rondelle plate 3/8” (9 mm)
15 98216200 Boulon à tête hexagonale 3/8 - 16 x 1 1/4” (32 mm)
16 37413000 Écrou
17 39201300 Support de moteur
18 98203000 Vis 13-16 x 3/4” (19 mm) haut-bas
19 37413000 Écrou hexagonal 3/8-16 fixant la volute à la plaque
d’étanchéité
Art. Réfé- Désignation
n° rence
1 39200211 Couvercle résistant au baquasil
1 39200200 Couvercle transparent
2 39204100 Joint torique
3 39200100 Panier
4 39201700 Cuvette de filtre et volute intégrées, orifice
d’aspiration 2” (50 mm)
4 39202100 Cuvette de filtre et volute intégrées, orifice
d’aspiration 1½” (38 mm)
4a 39201100 Volute du surpresseur
5 98206400 Bouchon ¼” (6 mm) avec joint torique
6 39200300 Joint torique de la volute
7 39204600 Bague de renforcement en acier
inoxydable
8 39204800 Joint
9 39204700 Diffuseur
10 39200500 Roue 1/2 HP
10 39200600 Roue 3/4 HP
10 39200700 Roue 1 HP
10 39200800 Roue 1 1/2 HP
10 39200900 Roue 2 HP
10 39251200 Roue 1/2 HP, 50 périodes
10 39251300 Roue 3/4 HP, 50 périodes
10 39251400 Roue 1 HP, 50 périodes
10 39251500 Roue 1 1/2 HP, périodes
10 39251600 Roue 2 HP, 50 périodes
ABC
D
E
A = ½ hp full rated or 3/4 hp up rated
B = 3/4 hp full rated or 1 hp up rated
C = 1 hp full rated or 1½ hp up rated
D = 1½ hp full rated or 2 hp up rated
E = 1½ hp full rated or 2 hp up rated
F = 2 hp full rated or 2½ hp up rated

P/N•Núm/Pte.•Réf.99330000 18 Rev.E•Rev.E•Rév.E 8-8-97
Pentair Pool Products
1620 Hawkins Ave., Sanford, NC 27330 • [phone]
10951 West Los Angeles Ave., Moorpark, CA 93021 • [phone]
