ACS ACR39U-H1 User manual

ACR39U-H1
User Manual • Uživatelský manuál •
Užívateľský manuál • Használati utasítás •
Benutzerhandbuch

2
English
3 –10
Čeština
11 –18
Slovenčina
19 –26
Magyar
27 –34
Deutsch
35 –42

3
Dear customer,
Thank you for purchasing our product. Please read the following instructions carefully
before first use and keep this user manual for future reference. Pay particular attention
to the safety instructions. If you have any questions or comments about the device,
please contact the customer line.
✉www.alza.co.uk/kontakt
✆[phone]
Importer Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Prague 7, www.alza.cz

4
Introduction
ACR39U-H1 is smart card reader with a unique design. It belongs to the ACR39 family
high-speed smart card readers/writers, which has been proven to support highly
demanding smart card applications. Low cost but hight quality, the ACR39U-H1 creates
lasting customer value and offers viable and user-friendly solutions for various smart
card application.
Smart Card Reader
ACR39U-H1 supports ISO 7816 Class A, B, and C smart cards (5 V, 3 V, and 1.8 V),
microprocessor cards with the T=0 or T=1 protocol, and most memory cards in the
market.
It also features a USB Full Speed interface and a smart card read/write speed of up to
600 Kbps. Highly durable, ACR39U-H1 can last for 100,000 card insertion cycles. ACR39U-
H1 also has various certifications, such as EMVTM Level 1 (Contact) and PBOC (People’s
Bank of China), making it the ideal smart card reader for e-Banking and e-Payment
application needs.
Convenient and Easy to Use
Built with the Bridge Desktop” casing, ACR39U-H1 allows upright insertion of smart
cards, making it convenient for users to use it for applications like network security and
electronic payment system makes it the ultimate smart card peripheral for computer-
based environment.
Ease of Integration
ACR39U-H1 is easy to install, use and integrate in a computer-based environment. It is
PC/SC and CCID-compliant, and its drivers are compatible with operating systems such
as Windows, Linux and Mac OS. In addition, ACR39U-H1 can also used on mobile devices
running the AndroidTM platform with versions 3.1 and later.
With its various features, ACR39U-H1 can be used in numerous operations such as e-
Banking and e-Payment, Physical and Logical Access Control, Transportation, and e-
Government applications.

5
Features
•USB 2.0 Full Speed Interface
•USB Type A Connector
•Plug and Play –CCID support brings utmost mobility
•Smart Card Reader:
oContact Interface:
▪Supports ISO 7816 Class A, B and C (5 V, 3 V, 1.8 V) cards
▪Supports CAC (Common Access Card)
▪Supports SIPRNET Card
▪Supports microprocessor cards with T=0 or T=1 protocol
▪Support memory cards
▪Supports PPS (Protocol and Parameters Selection)
▪Features Short Circuit Protection
•Application Programming Interface:
oSupport PC/SC
oSupports CT-API (through wrapper on top of PC/SC)
•Support AndroidTM 3.1 and later
•Compliant with the following standards:
oEN 62368/IEC 62368
oCE
oFCC
oRoHS
oREACH
oEMVTM Level 1 (Contact)
oKCC
oPBOC
oTAA (USA)
oUKCA
oVCCI
oWEEE
oISO 7816
oPC/SC
oCCID
oMicrosoft WHQL

6
Supported Card Types
MCU Cards
ACR39U-H1 operates with ISO 7816 MCU card following either the T=0 or T=1 protocol. It
also works with CAC cards, ideal for US PIV and PKI applications.
Memory-based Smart Cards
ACR39U-H1 works with several memory-based smart cards such as
•Cards with intelligent 1 KB EEPROM with write-protect function, including:
oInfineon: SLE4418, SLE4428, SLE5518 and SLE5528
•Cards with intelligent 256-byte EEPROM with write-protect function, including:
oInfineon: SLE4432, SLE4442, SLE5532 and SLE5542
Typical Applications
•e-Government
•e-Banking and e-Payment
•e-Healthcare
•Public Key Infrastructure
•Network Security
•Access Control
•Loyalty Program
Technical Specifications

7
Physical Characteristics
Dimensions

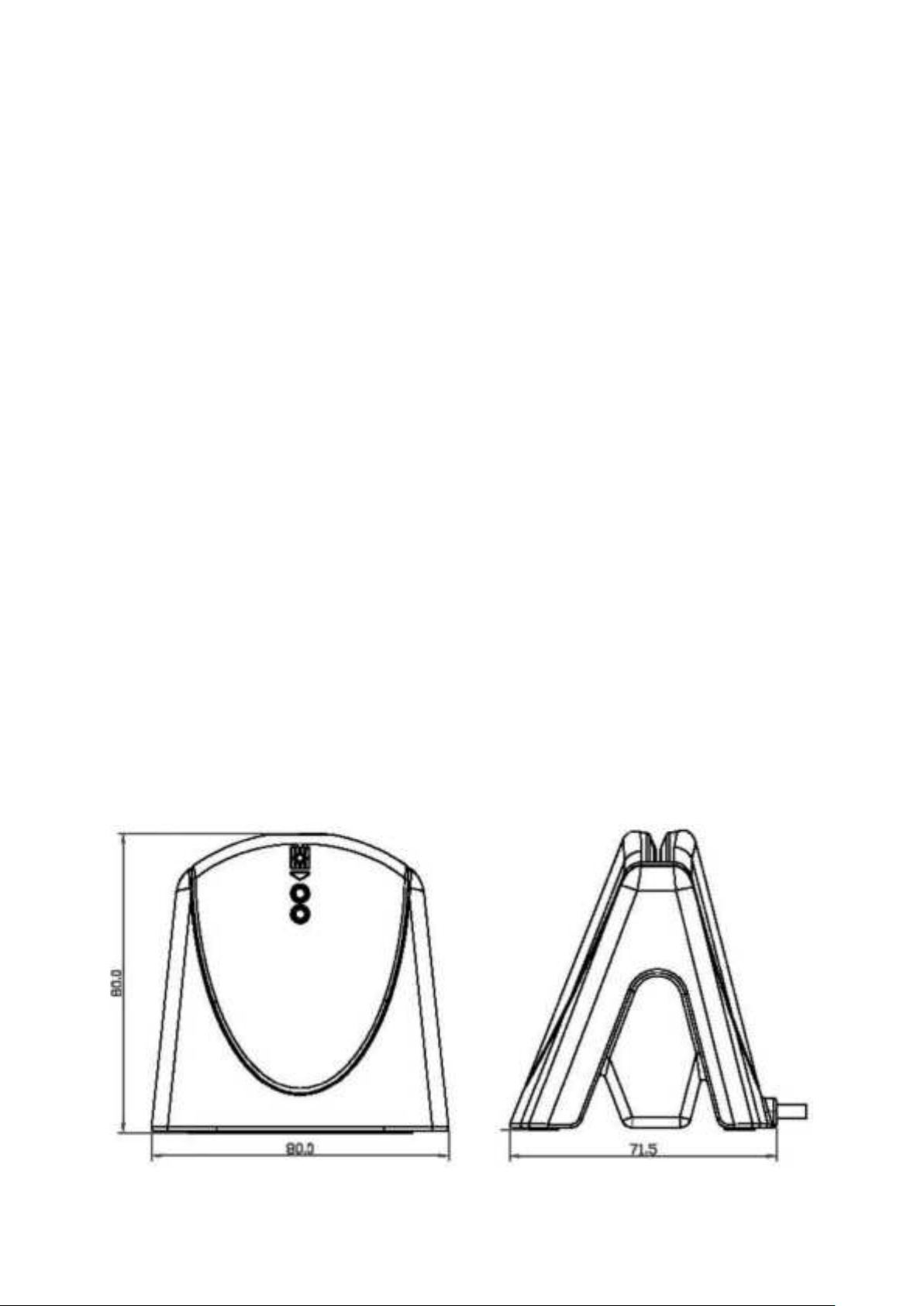

71.5 mm (L) x 80.0 mm (W) x 80.0mm (H)
Weight
174 g (± 5 g allowance for cable)
Color
White
USB Host Interface
Protocol
USB CCID
Connector Type
Standard Type A
Power Source
From USB port
Speed
USB 2.0 Full Speed (12 Mbps)
Supply Voltage
5 V
Cable Length
1.5 m, Ficed
Contact Smart Card Interface
Number of Slot
1 Full-sized Card Slot
Standard
ISO 7816 Parts 1-4, Class A, B, C (5 V, 3 V,
1.8 V)
Protocol
T=0; T=1; Memory Card Support
Supply Current
Max. 50 mA
Smart Card Read/Write Speed
9.6 Kbps –600 Kbps
Short Circuit Protection
(+5) V/GND on all pins
Clock Frequency
4.8 MHz
Card Connector Type
Contact
Landing (optional)
Card Insertion Cycles
Min. 100,000
Min. 200,000 (for landing connector)
Built-in Peripheral
LED
2 single-color: Green and Red
Application Programming Interface
PC-linked Mode
PC/SC
CT-API (through wrapper on top of PC/SC
Operating Conditions
Temperature
0°C - 60°C
Humidity
Max. 90% (non-condensing)
MTBF
500,000 hrs

8
Certifications/Compliance
EN 62368/IEC 62368, CE, FCC, RoHS, REACH, EMVTM Level 1 (Contact), KCC, PBOC, TAA
(USA), UKCA, VCCI, WEEE, ISO 7816, USB 2.0 Full Speed, PC/SC, CCID, Microsoft WHQL
Device Driver Operating System Support
Windows 7, Windows 8, Windows 8.1, Windows 10
Windows Server 2003, Windows Server 2008, Windows Server 2008 R2, Windows Server
2012, Linux, Mac OS, AndroidTM 3.1 and later
Warranty Conditions
A new product purchased in the Alza.cz sales network is guaranteed for 2 years. If you
need repair or other services during the warranty period, contact the product seller
directly, you must provide the original proof of purchase with the date of purchase.
The following are considered to be a conflict with the warranty conditions, for
which the claimed claim may not be recognized:
•Using the product for any purpose other than that for which the product is intended
or failing to follow the instructions for maintenance, operation, and service of the
product.
•Damage to the product by a natural disaster, the intervention of an unauthorized
person or mechanically through the fault of the buyer (e.g., during transport,
cleaning by inappropriate means, etc.).
•Natural wear and aging of consumables or components during use (such as
batteries, etc.).
•Exposure to adverse external influences, such as sunlight and other radiation or
electromagnetic fields, fluid intrusion, object intrusion, mains overvoltage,
electrostatic discharge voltage (including lightning), faulty supply or input voltage and
inappropriate polarity of this voltage, chemical processes such as used power
supplies, etc.
•If anyone has made modifications, modifications, alterations to the design or
adaptation to change or extend the functions of the product compared to the
purchased design or use of non-original components.

9
EU Declaration of Conformity
Identification data of the manufacturer's / importer's authorized representative:
Importer: Alza.cz a.s.
Registered office: Jankovcova 1522/53, Holešovice, 170 00 Prague 7
CIN: 27082440
Subject of the declaration:
Title: Smart Card Reader
Model / Type: ACR39U-H1
The above product has been tested in accordance with the standard(s) used to
demonstrate compliance with the essential requirements laid down in the
Directive(s):
Directive No. 2014/30/EU
Directive No. 2011/65/EU as amended 2015/863/EU

10
WEEE
This product must not be disposed of as normal household waste in accordance with
the EU Directive on Waste Electrical and Electronic Equipment (WEEE - 2012/19 / EU).
Instead, it shall be returned to the place of purchase or handed over to a public
collection point for the recyclable waste. By ensuring this product is disposed of
correctly, you will help prevent potential negative consequences for the environment
and human health, which could otherwise be caused by inappropriate waste handling of
this product. Contact your local authority or the nearest collection point for further
details. Improper disposal of this type of waste may result in fines in accordance with
national regulations.

11
Vážený zákazníku,
Děkujeme vám za zakoupení našeho produktu. Před prvním použitím si prosím pečlivě
přečtěte následující pokyny a uschovejte si tento návod k použití pro budoucí použití.
Zvláštní pozornost věnujte bezpečnostním pokynům. Pokud máte k přístroji jakékoli
dotazy nebo připomínky, obraťte se na zákaznickou linku.
✉www.alza.cz/kontakt
✆[phone]
Dovozce Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

12
Úvod
ACR39U-H1 je čtečka čipových karet s jedinečným designem. Patří do rodiny
vysokorychlostních čteček/zapisovačů čipových karet ACR39, které se osvědčily pro
vysoce náročné aplikace čipových karet. Díky nízké ceně, ale vysoké kvalitě vytváří čtečka
ACR39U-H1 trvalou hodnotu pro zákazníka a nabízí životaschopná a uživatelsky přívětivá
řešení pro různé aplikace čipových karet.
Čtečka čipových karet
ACR39U-H1 podporuje čipové karty ISO 7816 třídy A, B a C (5 V, 3 V a 1,8 V),
mikroprocesorové karty s protokolem T=0 nebo T=1 a většinu paměťových karet na trhu.
Je také vybaven rozhraním USB Full Speed a rychlostí čtení/zápisu čipových karet až 600
Kb/s. Vysoce odolná karta ACR39U-H1 vydrží 100 000 cyklů vložení karty. ACR39U-H1 má
také různé certifikace, například EMVTM Level 1 (Contact) a PBOC (People's Bank of
China), což z ní činí ideální čtečku čipových karet pro potřeby aplikací elektronického
bankovnictví a elektronických plateb.
Pohodlné a snadné použití
ACR39U-H1 je vyrobena v pouzdře "Bridge Desktop" a umožňuje vkládat čipové karty ve
svislé poloze, takže jej uživatelé mohou pohodlně používat v aplikacích, jako je
zabezpečení sítě a elektronický platební systém, což z něj činí dokonalou periferii pro
čipové karty v počítačovém prostředí.
Snadná integrace
ACR39U-H1 se snadno instaluje, používá a integruje do počítačového prostředí. Je
kompatibilní s PC/SC a CCID a jeho ovladače jsou kompatibilní s operačními systémy,
jako jsou Windows, Linux a Mac OS. Kromě toho lze ACR39U-H1 používat také na
mobilních zařízeních s platformou AndroidTM ve verzi 3.1 a novější.
Díky svým různým funkcím lze ACR39U-H1 využít v mnoha operacích, jako je
elektronické bankovnictví a elektronické platby, kontrola fyzického a logického přístupu,
doprava a aplikace elektronické správy.

13
Funkce
•Rozhraní USB 2.0 s Full Speed
•Konektor USB typu A
•Plug and Play - podpora CCID přináší maximální mobilitu
•Čtečka čipových karet:
oKontaktní rozhraní:
▪Podporuje karty ISO 7816 třídy A, B a C (5 V, 3 V, 1,8 V).
▪Podporuje CAC (Common Access Card)
▪Podporuje kartu SIPRNET
▪Podporuje mikroprocesorové karty s protokolem T=0 nebo T=1
▪Podpora paměťových karet
▪Podporuje PPS (výběr protokolu a parametrů)
▪Funkce ochrany proti zkratu
•Rozhraní pro programování aplikací:
oPodpora PC/SC
oPodpora rozhraní CT-API (prostřednictvím wrapperu nad PC/SC)
•Podpora systému AndroidTM 3.1 a novější
•Splňuje následující normy:
oEN 62368/IEC 62368
oCE
oFCC
oRoHS
oREACH
oEMVTM Level 1 (kontakt)
oKCC
oPBOC
oTAA (USA)
oUKCA
oVCCI
oWEEE
oISO 7816
oPC/SC
oCCID
oMicrosoft WHQL

14
Podporované typy karet
Karty MCU
ACR39U-H1 pracuje s kartou ISO 7816 MCU podle protokolu T=0 nebo T=1. Funguje také
s kartami CAC, což je ideální pro aplikace PIV a PKI v USA.
Čipové karty s pamětí
ACR39U-H1 pracuje s několika paměťovými čipovými kartami, jako jsou např.
•Karty s inteligentní 1 KB EEPROM s funkcí ochrany proti zápisu, včetně:
oInfineon: SLE4418, SLE4428, SLE5518 a SLE5528.
•Karty s inteligentní 256bajtovou pamětí EEPROM s funkcí ochrany proti zápisu,
včetně:
oInfineon: SLE4432, SLE4442, SLE5532 a SLE5542.
Typické aplikace
•e-Government
•Elektronické bankovnictví a elektronické platby
•e-Healthcare
•Infrastruktura veřejných klíčů
•Zabezpečení sítě
•Řízení přístupu
•Věrnostní program
Technické specifikace

15
Fyzické vlastnosti
Rozměry
71,5 mm (D) x 80,0 mm (Š) x 80,0 mm (V)
Hmotnost
174 g (± 5 g kabel)
Barva
Bílá
Rozhraní USB Host
Protokol
USB CCID
Typ konektoru
Standardní typ A
Zdroj energie
Z portu USB
Rychlost
USB 2.0 Full Speed (12 Mb/s)
Napájecí napětí
5 V
Délka kabelu
1,5 m, pevný
Rozhraní kontaktní čipové karty
Počet slotů
1 slot pro karty plné velikosti
Standardní
ISO 7816 části 1-4, třída A, B, C (5 V, 3 V,
1,8 V)
Protokol
T=0; T=1; Podpora paměťových karet
Napájecí proud
Max. 50 mA
Rychlost čtení/zápisu čipových karet
9,6 Kb/s - 600 Kb/s
Ochrana proti zkratu
(+5) V/GND na všech pinech
Hodinová frekvence
4,8 MHz
Typ konektoru karty
Kontakt
Landing (volitelné)
Cykly vložení karty
Min. 100 000
min. 200 000 (pro Landing konektor)
Vestavěné periferní zařízení
LED
2 jednobarevné: zelená a červená
Rozhraní pro programování aplikací
Režim propojený s počítačem
PC/SC
CT-API (prostřednictvím wrapperu nad
PC/SC)
Provozní podmínky
Teplota
0°C - 60°C
Vlhkost
Max. 90 % (bez kondenzace)
MTBF
500 000 hodin

16
Certifikace/splnění požadavků
EN 62368/IEC 62368, CE, FCC, RoHS, REACH, EMVTM Level 1 (kontakt), KCC, PBOC, TAA
(USA), UKCA, VCCI, WEEE, ISO 7816, USB 2.0 Full Speed, PC/SC, CCID, Microsoft WHQL
Podpora operačního systému ovladače zařízení
Windows 7, Windows 8, Windows 8.1, Windows 10
Windows Server 2003, Windows Server 2008, Windows Server 2008 R2, Windows Server
2012, Linux, Mac OS, AndroidTM 3.1 a novější.
Záruční podmínky
Na nový výrobek zakoupený v prodejní síti Alza.cz se vztahuje záruka 2 roky. V případě
potřeby opravy nebo jiného servisu v záruční době se obraťte přímo na prodejce
výrobku, je nutné předložit originální doklad o koupi s datem nákupu.
Za rozpor se záručními podmínkami, pro který nelze reklamaci uznat, se považují
následující skutečnosti:
•Používání výrobku k jinému účelu, než pro který je výrobek určen, nebo
nedodržování pokynů pro údržbu, provoz a servis výrobku.
•Poškození výrobku živelnou pohromou, zásahem neoprávněné osoby nebo
mechanicky vinou kupujícího (např. při přepravě, čištění nevhodnými prostředky
apod.).
•přirozené opotřebení a stárnutí spotřebního materiálu nebo součástí během
používání (např. baterií atd.).
•Působení nepříznivých vnějších vlivů, jako je sluneční záření a jiné záření nebo
elektromagnetické pole, vniknutí kapaliny, vniknutí předmětu, přepětí v síti,
elektrostatický výboj (včetně blesku), vadné napájecí nebo vstupní napětí a nevhodná
polarita tohoto napětí, chemické procesy, např. použité zdroje atd.
•Pokud někdo provedl úpravy, modifikace, změny konstrukce nebo adaptace za
účelem změny nebo rozšíření funkcí výrobku oproti zakoupené konstrukci nebo
použití neoriginálních součástí.

17
EU prohlášení o shodě
Identifikační údaje zplnomocněného zástupce výrobce/dovozce:
Dovozce: Alza.cz a.s.
Sídlo společnosti: Jankovcova 1522/53, Holešovice, 170 00 Praha 7.
IČO: 27082440
Předmět prohlášení:
Název: Čtečka čipových karet
Model / typ: ACR39U-H1
Výše uvedený výrobek byl testován v souladu s normou (normami) použitou
(použitými) k prokázání shody se základními požadavky stanovenými ve směrnici
(směrnicích):
Směrnice č. 2014/30/EU
Směrnice č. 2011/65/EU ve znění 2015/863/EU

18
WEEE
Tento výrobek nesmí být likvidován jako běžný domovní odpad v souladu se směrnicí EU
o odpadních elektrických a elektronických zařízeních (WEEE - 2012/19/EU). Místo toho
musí být vrácen na místo nákupu nebo předán na veřejné sběrné místo
recyklovatelného odpadu. Tím, že zajistíte správnou likvidaci tohoto výrobku, pomůžete
předejít možným negativním důsledkům pro životní prostředí a lidské zdraví, které by
jinak mohly být způsobeny nevhodným nakládáním s odpadem z tohoto výrobku. Další
informace získáte na místním úřadě nebo na nejbližším sběrném místě. Nesprávná
likvidace tohoto typu odpadu může mít za následek pokuty v souladu s vnitrostátními
předpisy.

19
Vážený zákazník,
ďakujeme vám za zakúpenie nášho výrobku. Pred prvým použitím si pozorne prečítajte
nasledujúce pokyny a uschovajte si tento návod na použitie. Venujte osobitnú pozornosť
bezpečnostným pokynom. Ak máte akékoľvek otázky alebo pripomienky k prístroju,
obráťte sa na linku služieb zákazníkom.
✉www.alza.sk/kontakt
✆[phone]
Dovozca Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

20
Úvod
ACR39U-H1 je čítačka čipových kariet s jedinečným dizajnom. Patrí do rodiny
vysokorýchlostných čítačiek/zapisovačov čipových kariet ACR39, ktoré sa osvedčili v
aplikáciách s vysokými nárokmi na čipové karty. Vďaka svojej nízkej cene, ale vysokej
kvalite vytvára čítačka ACR39U-H1 pre zákazníkov trvalú hodnotu a ponúka
životaschopné a používateľsky prívetivé riešenia pre rôzne aplikácie inteligentných
kariet.
Čítačka čipových kariet
ACR39U-H1 podporuje čipové karty triedy A, B a C podľa normy ISO 7816 (5 V, 3 V a 1,8
V), mikroprocesorové karty s protokolom T=0 alebo T=1 a väčšinu pamäťových kariet na
trhu.
Je tiež vybavený rozhraním USB Full Speed a rýchlosťou čítania/zápisu čipových kariet až
600 Kb/s. Vysoko odolná karta ACR39U-H1 vydrží 100 000 cyklov vloženia karty. ACR39U-
H1 má tiež rôzne certifikácie, ako napríklad EMVTM Level 1 (Contact) a PBOC (People's
Bank of China), čo z nej robí ideálnu čítačku čipových kariet pre aplikácie elektronického
bankovníctva a elektronických platieb.
Pohodlné a jednoduché používanie
ACR39U-H1 je vyrobený v puzdre "Bridge Desktop" a umožňuje vertikálne vkladanie
čipových kariet, takže ho používatelia môžu pohodlne používať v aplikáciách, ako je
sieťové zabezpečenie a elektronický platobný systém, čo z neho robí dokonalú perifériu
pre čipové karty v počítačovom prostredí.
Jednoduchá integrácia
ACR39U-H1 sa ľahko inštaluje, používa a integruje do vášho počítačového prostredia. Je
kompatibilný s PC/SC a CCID a jeho ovládače sú kompatibilné s operačnými systémami,
ako sú Windows, Linux a Mac OS. Okrem toho možno ACR39U-H1 používať aj na
mobilných zariadeniach so systémom AndroidTM vo verzii 3.1 a novšej.
Vďaka svojim rôznym funkciám sa ACR39U-H1 dá použiť v mnohých operáciách, ako je
elektronické bankovníctvo a elektronické platby, kontrola fyzického a logického prístupu,
doprava a aplikácie elektronickej verejnej správy.
