Adeunis RF ARF868 User manual

ARF868 Radio Modems
User guide version V1.8.1
FRANCAIS
ENGLISH
DEUTSCH
ITALIANO
ESPANOL
ADEUNIS RF
283 rue Louis Néel - Parc Technologique Pré Roux
38920 CROLLES - France
Tel. : [phone] - Fax : [phone]
www.adeunis-rf.com [e-mail]

ARF868 Radio Modems - User guide version V1.8.1
2 Page of 26
Information
Information document
Titre ARF868 Radio Modems - User guide
Sous-titre Version 1.8.1
Type de document Mise en oeuvre
Ce document s’applique aux produits suivants :
Nom Référence Version firmware
Modem Radio ARF868 ULR 500mW ARF7940 TW_AB_V2.4.0_AA_B_1.3.0
Modem Radio ARF868 LR 500mW ARF7941 TW_AB_V2.4.0_AA_B_1.3.0
Modem Radio ARF868 MR 25mW ARF7942 TW_AB_V2.4.0_AA_B_1.3.0
Modem Radio ARF868 LP 25mW ARF7943 TW_AB_V2.4.0_AA_B_1.3.0
Disclaimer
Ce document et l’utilisation de toute information qu’il contient, est soumis à l’acceptation des termes et conditions ADEUNIS RF. Ils peuvent être
téléchargés à partir www.adeunis-rf.com.
ADEUNIS RF ne donne aucune garantie sur l’exactitude ou l’exhaustivité du contenu de ce document et se réserve le droit d’apporter des modi-
fications aux spécifications et descriptions de produit à tout moment sans préavis.
Adeunis RF se réserve tous les droits sur ce document et les informations qu’il contient. La reproduction, l’utilisation ou la divulgation à des tiers
sans autorisation expresse est strictement interdite. Copyright © 2012, ADEUNIS RF.
ADEUNIS RF est une marque déposée dans les pays de l’UE et autres.
Support technique
Site web
Notre site Web contient de nombreuses informations utiles: information sur les modules et modems radio, guides d’utilisation, logiciel de confi-
guration et de documents techniques qui peuvent être accessibles 24 heures par jour..
Email
Si vous avez des problèmes techniques ou ne pouvez pas trouver les informations requises dans les documents fournis, contactez notre support
technique par e-mail. Utilisez notre adresse e-mail dédiée ([e-mail]) plutôt que d’une adresse e-mail personnelle. Cela permet de
s’assurer que votre demande soit traitée le plus rapidement possible.
Informations utiles lorsque vous contactez notre support technique
Lorsque vous contactez le support technique merci de vous munir des informations suivantes:
• Type de produit (par exemple Radio Modem ARF868 LR)
• Version du firmware
• Description claire de votre question ou de votre problème
• Une brève description de l’application
• Vos coordonnées complètes

ARF868 Radio Modems - User guide version V1.8.1
3 Page of 26
Déclaration de conformité
Modem Radio ARF868
We ADEUNIS RF
283 rue LOUIS NEEL
38920 CROLLES FRANCE
declare under our own responsibility that the products
Name ARF868
Reference ARF7940, 7941, 7942, 7943
to which this declaration refers conforms with the relevant standards or other standardising documents:
• EN 300 220-2 (V2.3.1) (2010-02) & V2.4.x (2012)
• EN 60950-1 (2001) + A11 (2004)
• EN62311 (2008)
• EN301 489-1 (v1.8.1) (2008-04)
• EN 301 489-3 (v1.4.1) (2002-08)
According to the RTTE Directive 99/5/EC
Notes:
• According to the 1999/519/EC «RF signal» recommendations, a minimum distance of 10cm between the product and the body is required.
• Receiver class (if applicable): 2
Crolles, January 6th, 2012 VINCENT Hervé - CEO
Recommandations environnementales
Tous les matériaux d’emballage superflus ont été supprimés. Nous avons fait notre possible afin que l’emballage soit facilement séparable en
trois types de matériaux : carton (boîte), polystyrène expansible (matériel tampon) et polyéthylène (sachets, feuille de protection en mousse).
Votre appareil est composé de matériaux pouvant être recyclés et réutilisés s’il est démonté par une firme spécialisée. Veuillez observer les règle-
ments locaux sur la manière de vous débarrasser des anciens matériaux d’emballage, des piles usagées et de votre ancien appareil.
Recommandations d’usage
ATTENTION
• Eviter la proximité à moins de 3m d’un appareil électronique (PC, Téléphone portable....) qui est susceptible d’affecter la grande sensibilité
du modem et ainsi diminuer sa portée effective.
• Avant d’utiliser le système, vérifiez si la tension d’alimentation figurant dans son manuel d’utilisation correspond à votre source. Dans la
négative, consultez votre fournisseur.
• Placez l’appareil contre une surface plane, ferme et stable.
• L’appareil doit être installé à un emplacement suffisamment ventilé pour écarter tout risque d’échauffement interne et il ne doit pas être
couvert avec des objets tels que journaux, nappe, rideaux, etc.
• L’antenne de l’appareil doit être dégagée et distantes de toute matière conductrice de plus de 10 cm.
• L’appareil ne doit jamais être exposé à des sources de chaleur, telles que des appareils de chauffage.
• Ne pas placer sur l’appareil à proximité d’objets enflammés telles que des bougies allumées, chalumeaux, etc.
• L’appareil ne doit pas être exposé à des agents chimiques agressifs ou solvants susceptibles d’altérer la matière plastique ou de corroder
les éléments métalliques.
• Installez votre appareil près de sa source d’alimentation DC.
• Evitez les rallonges électriques et RS232 de plus de 3m.
• Lors du branchement au PC (utilisation d’une passerelle série-USB), il n’y aura pas de détection automatique du produit. Vous devrez lancer
une recherche de «port com» disponibles.

4 Page of 26
ARF868 Radio Modems - User guide version V1.8.1
Table des matières
Information 2
Disclaimer 2
Support technique 2
Déclaration de conformité 3
Recommandations environnementales 3
Recommandations d’usage 3
1. Introduction 6
1.1. Versions de modems 6
1.2. Description générale 7
1.3. Signification des LEDs 7
1.4. Système de fixation Rail DIN 7
1.5. Accessoires 7

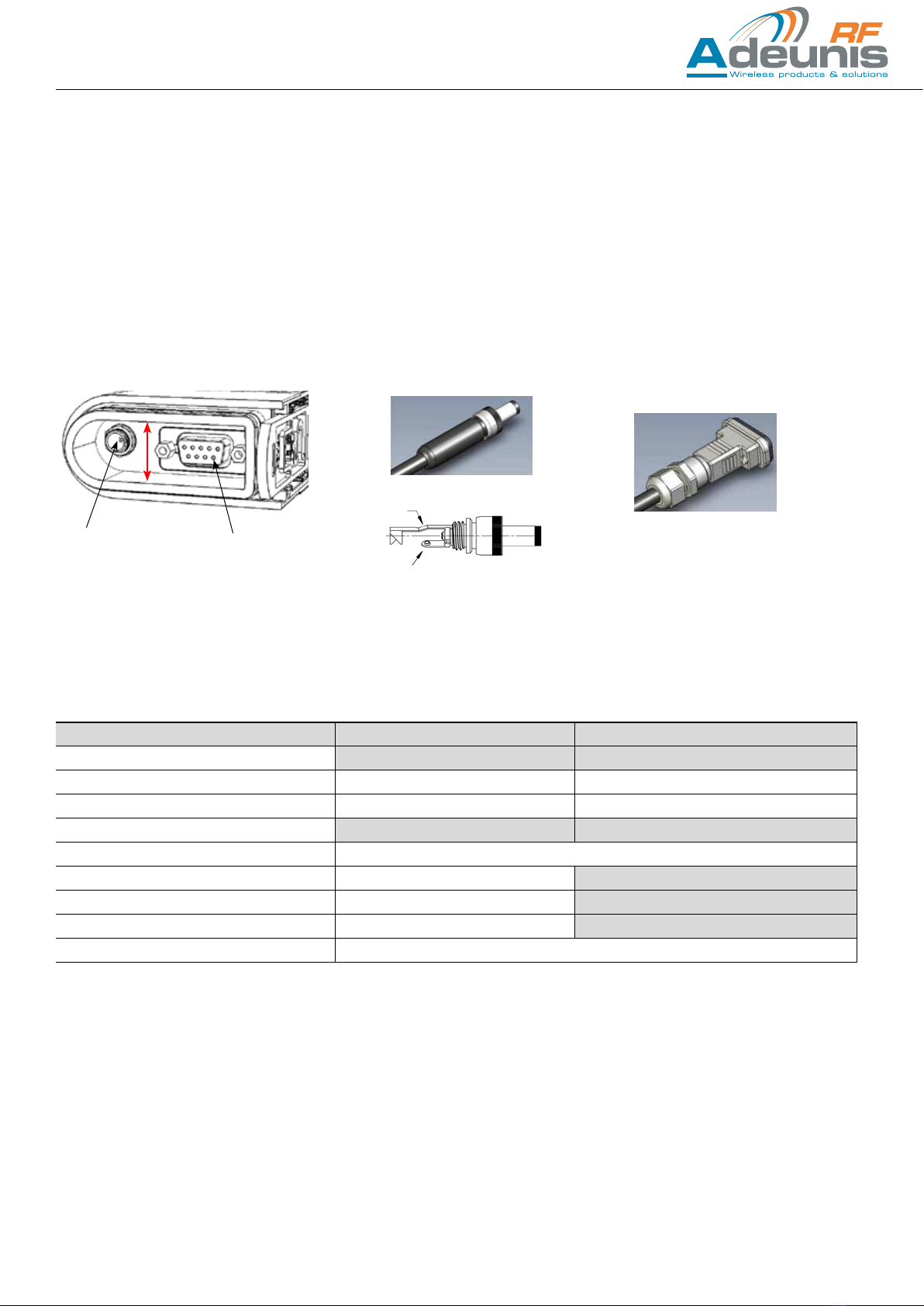

1.6. Raccordement électrique 9
1.6.1 Affectation du connecteur d’alimentation Jack 9
1.6.2 Affectation du connecteur data série SubD9 9
1.7. Modes de sélection du Bus data série 9
1.8. Interface S.A.V 10
1.9. Installation mécanique - Optimisation des performances 10
1.9.1 Encombrement 10
1.9.2 Positionnement des modems 11
1.9.3 Positionnement de l’antenne 11
1.9.4 Positionnement des câbles alimentation et série 11

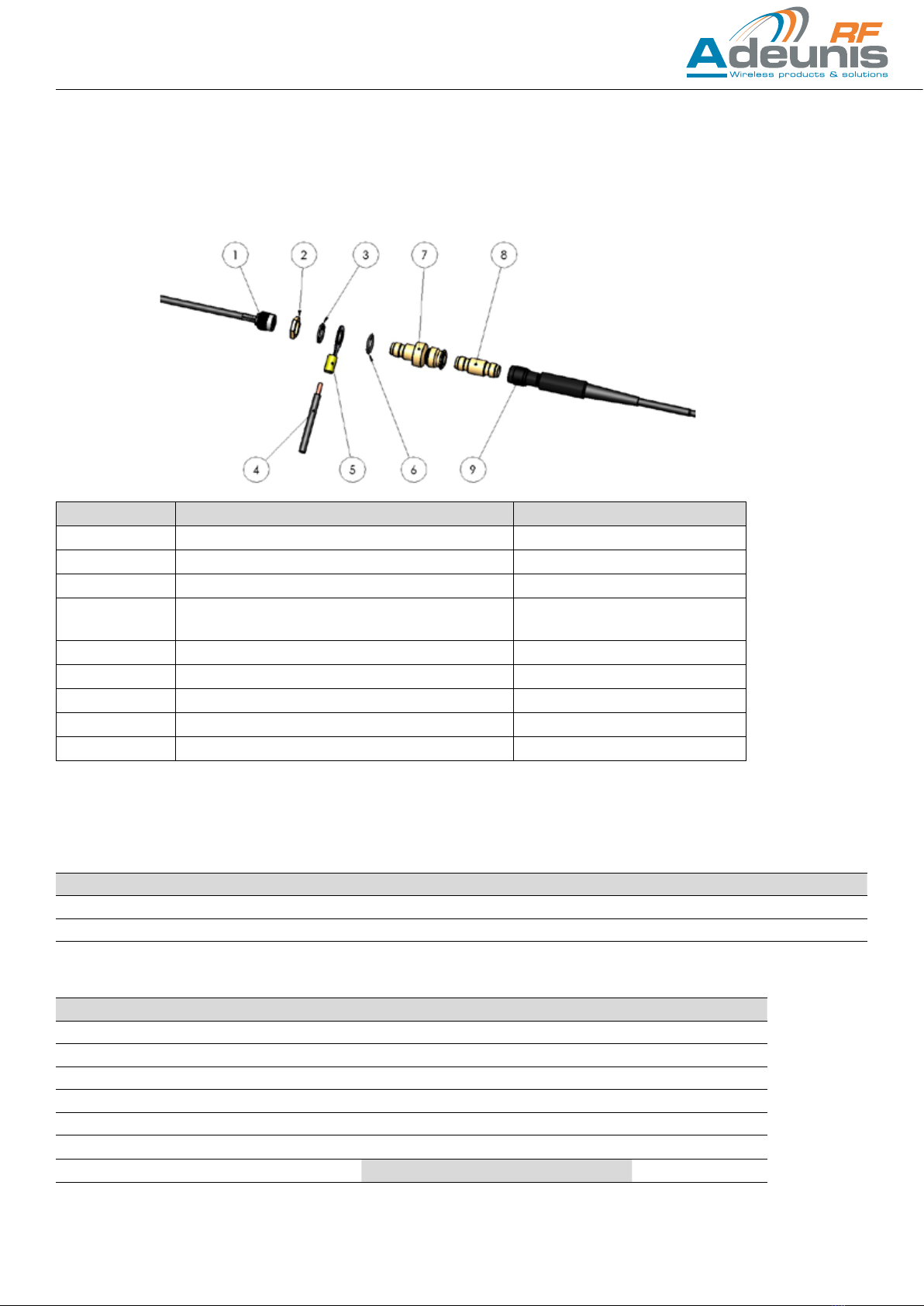

1.10. Protection des modems à antenne déportée contre les surcharges 12
2. Caractéristiques électriques et radio 12
2.1. Valeurs maximales 12
2.2. Spécification générales 12
2.3. Caractéristiques radio 13
2.3.1 Introduction aux exigences radio 13
2.3.1.1 Sous-bandes 13
2.3.1.2 Duty Cycle 13

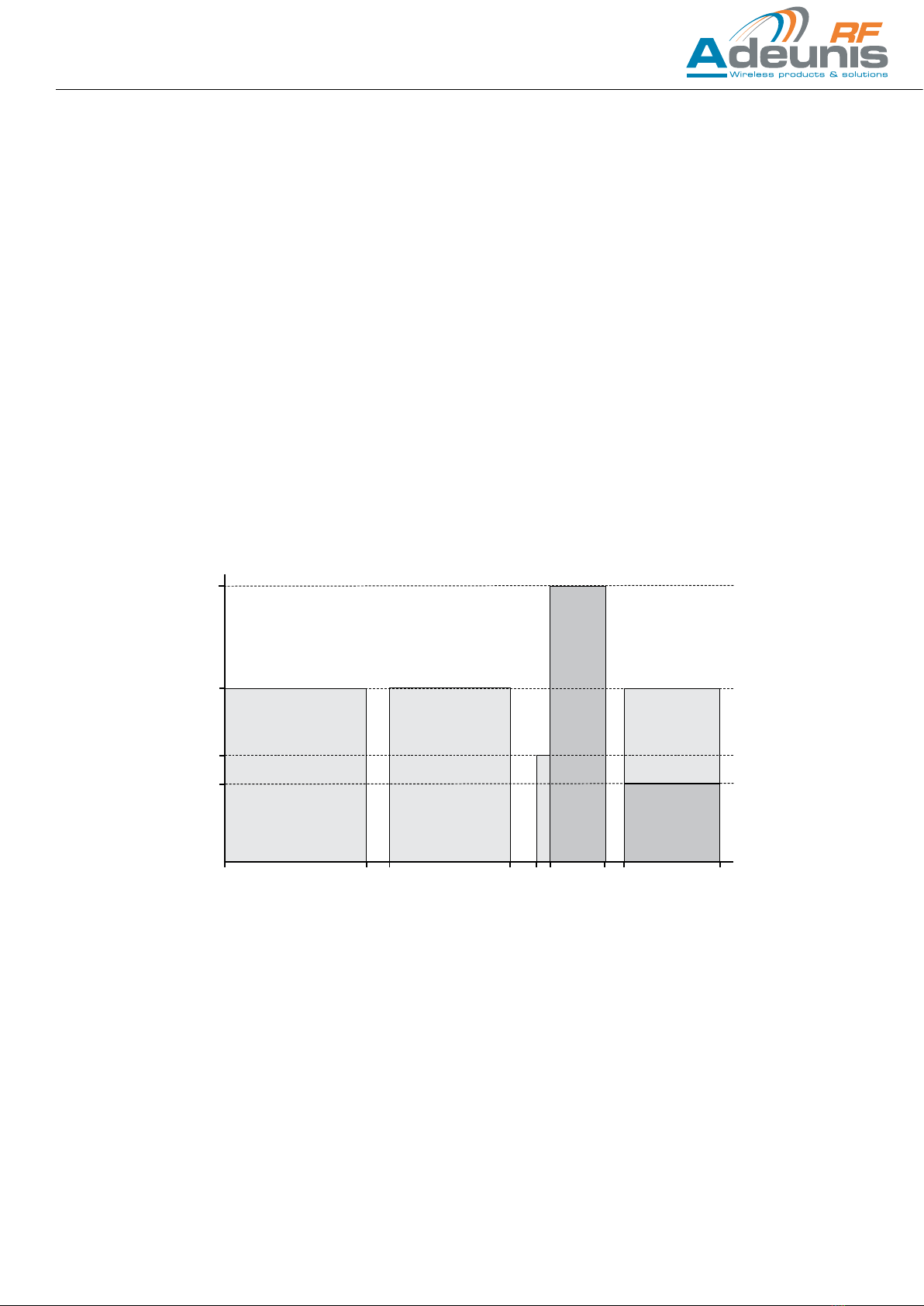

2.3.1.3 Schématisation des exigences de la bande de fréquence 863-870MHz 13
2.3.2 Modes de fonctionnement des modems ARF868 13
2.3.3 Mode standard 14
2.3.3.1 Usage à 500mW : portée maximale 14
2.3.3.2 Usage jusqu’à 25mW : nombre de canaux maximal 15
3. Echange de données - Mode de Communication 16
3.1. Protocole asynchrone paquetisé 16
3.1.1 Description du protocole 16
3.1.2 Mode paquet non sécurisé 16
3.1.3 Mode paquet sécurisé 16
3.1.4 Contrôle de l’intégrité de la transmission 16
3.1.5 Mise en oeuvre 16
3.1.6 Transmission «data path» 16
3.2. Protocole asynchrone continu 17
3.2.1 Description du protocole 17
3.2.2 Mise en oeuvre 17
3.2.3 Adressage 17
3.3. Protocole Legacy X3-PRO 18

5 Page of 26
ARF868 Radio Modems - User guide version V1.8.1
4. Fonctions avancées du produit 18
4.1. Auto-détection d’interface UART 18
4.2. Autobaud : Auto-détection du débit de la liaison série. 18
4.3. RSSI 19
4.3.1 RSSI continu 19
4.3.2 RSSI trame 19
4.4. Fonction Scan Free 19
4.5. Test d’émission/réception 19
4.6. Mode répéteur 20
5. Configuration du produit - Mode commande 20
5.1. Entrée/Sortie du mode Commande 20
5.2. Commandes AT 20
5.3. Description des registres 22
5.4. Cohérence de la configuration 25
6. Annexes 25
7. Historique de document 26

ARF868 Radio Modems - User guide version V1.8.1
6 Page of 26
1. Introduction
Le modem ARF868 convertit des données d’une liaison série en une trame radio à envoyer à un équipement similaire.
Les Modems radio ARF868 sont principalement dédiés à des communications point à point et point multipoints. Ils exploitent la bande euro-
péenne 863-870MHz, harmonisée et utilisable sans licence. Leurs excellentes sensibilités associées à des puissances jusqu’à 500mW permettent
de mettre en oeuvre des transmissions de données jusqu’à 20km.
L’utilisation de la technologie Narrow band permet également d’offrir de nombreux canaux de communication :
• 19 canaux @27dBm/2.4kbps
• +500 canaux @14dBm/2.4kbps
Les paramètres opératoires de ces modems (lien série, gestion radio…) peuvent être mis à jour par des commandes sur le lien série.
L’utilisation du logiciel Adeunis dédié «Adeunis RF - Stand Alone Configuration Manager», disponible sur le site www.adeunis-rf.com, vous
permettra de mettre en œuvre très simplement vos modems ARF868.

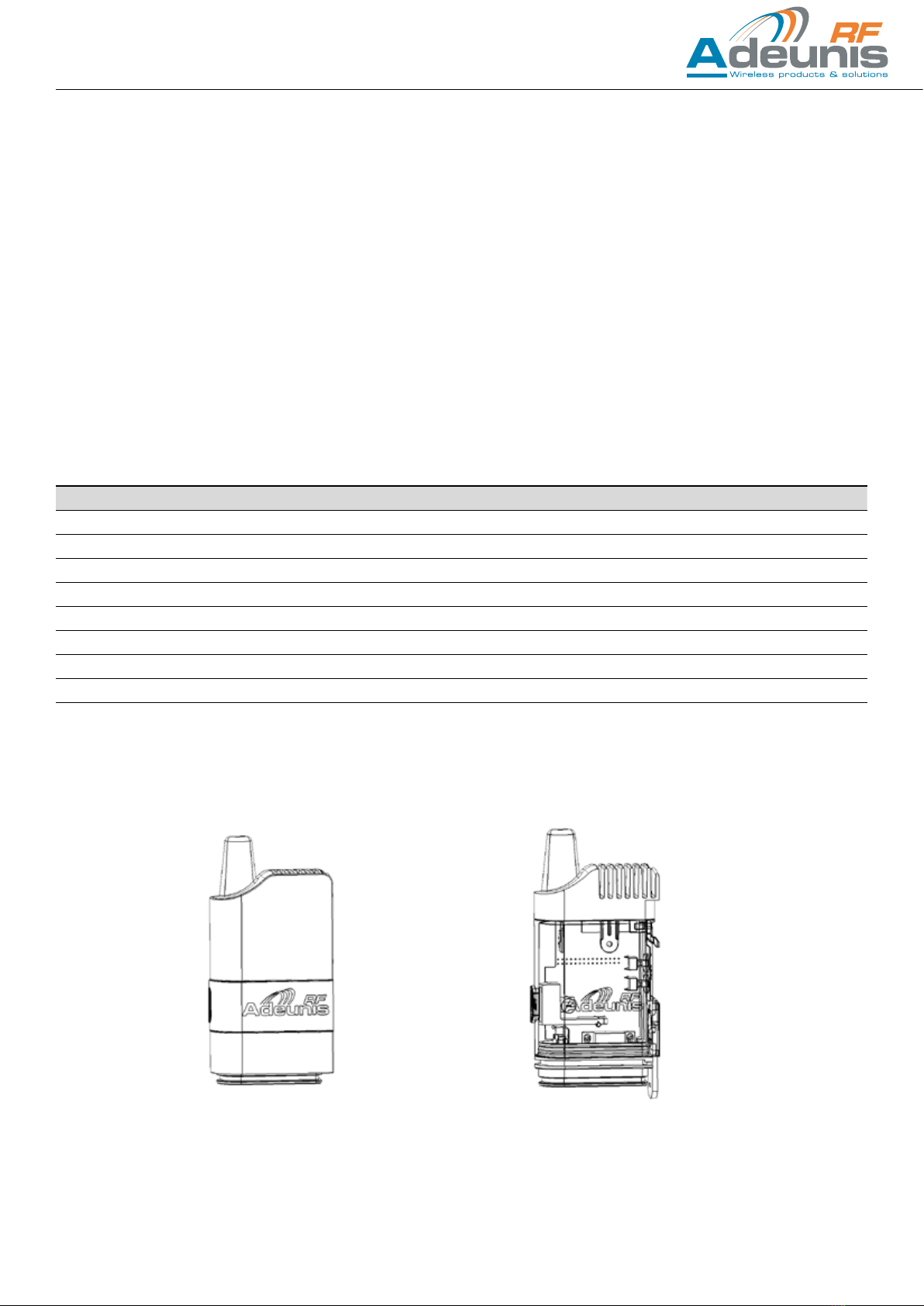

1.1. Versions de modems
Tous les produits sont disponibles en version antenne intégrée ou embase TNC pour antenne déportée.
Référence Designation Puissance / Puissance RF
ARF7940AA ARF868 ULR - INT. ANTENNA 500mW / 27dBm
ARF7941AA ARF868 LR - INT. ANTENNA 500mW / 27dBm
ARF7942AA ARF868 MR - INT. ANTENNA 25mW / 14dBm
ARF7943AA ARF868 LP - INT. ANTENNA 25mW / 14dBm
ARF7940BA ARF868 ULR - TNC.ANTENNA 500mW/27dBm
ARF7941BA ARF868 LR - TNC.ANTENNA 500mW/27dBm
ARF7942BA ARF868 MR - TNC.ANTENNA 25mW / 14dBm
ARF7943BA ARF868 LP - TNC.ANTENNA 25mW / 14dBm
Chacun des produits listés ci-dessus est livré en version dite «standard».
La version standard dispose d’un capot de protection qui peut être retiré de sorte à pouvoir dégager la fixation Rail-DIN.
Version Standard
avec capot de protection
Version Standard
sans capot de protection

ARF868 Radio Modems - User guide version V1.8.1
7 Page of 26
1.2. Description générale
1.4. Système de fixation Rail DIN
Monté nativement sur toutes les versions. Il permet :
• de verrouiller le corps du modem sur le profil Rail DIN lorsque le capôt de protection du modem est retiré.
• de verrouiller les accessoires de fixation mât ou mur.

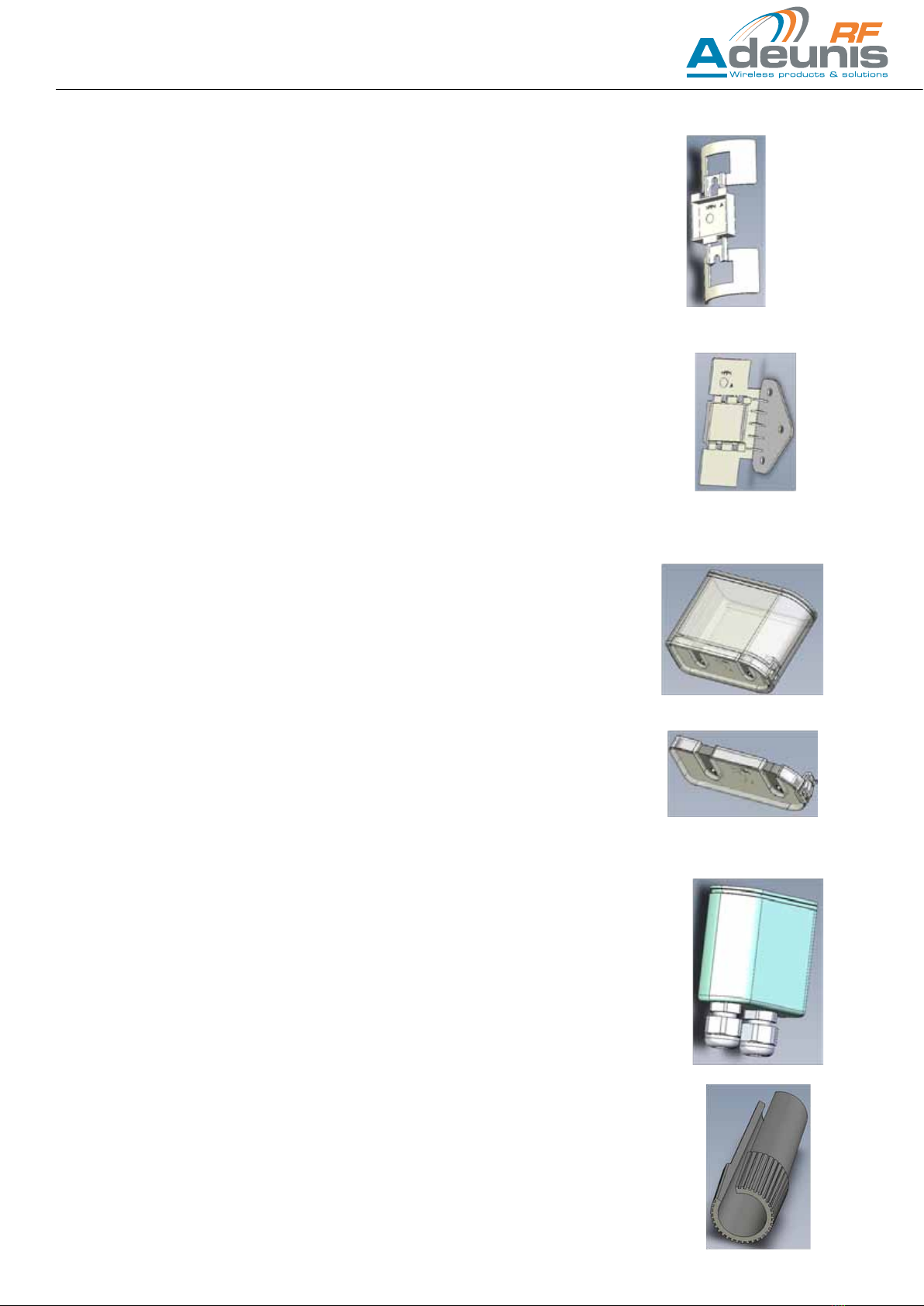

1.5. Accessoires
Les modems ARF868 sont livrés avec différents accessoires dédiés qui permettent le montage intérieur ou exterieur sur
mur, poteau, mât….
Des options de protection sont également disponibles et peuvent être montées sur les modems ARF868 de sorte à
autoriser leur utilisation en environements difficiles :
• Option IP53 avec ajout d’un capot de protection des raccordements électriques par un système de mousse
compensée.
• Option IP67 avec ajout d’un capot de protection des raccordements électriques par un système de presse-
étoupe.
BP 1
BP 2
Verrou Rail DIN
SubD9 (RS232/RS485)
Jack alimentation
Enveloppe de protection
en «U»
Antenne intégrée
Fenêtre de visualisation
des LEDs
1.3. Signification des LEDs
Fenêtre LED Orange :
le produit est alimenté et
en attente d’émission ou
de réception de données.
Fenêtre LED Rouge :
le produit est en cours
d’émission de données.
Fenêtre LED Verte
: le produit est en
cours de réception de
données.

ARF868 Radio Modems - User guide version V1.8.1
8 Page of 26
Capot IP67
• Ce capot se présente sous le même principe que le capot IP53, mais il est équipé sur la sortie
câbles de 2 presse-étoupes qui vont assurer une étanchéité aux projections d’eau.
• En revanche son utilisation n’est pas compatible avec des câbles déjà équipés de connecteurs,
car ceux-ci ne pourront pas être insérés aux travers des presse-étoupes
• Dimensions internes : Hauteur 52.2mm / Largeur 63mm / Epaisseur 25.2mm
• Dimension externes : Hauteur 83.5mm / Largeur 67.5mm / Epaisseur 29.7mm
Outil de verrouillage de la fiche d’alimentation Jack
• Permet l’assistance au raccordement du jack d’alimentation, sur les versions standard quand le
profil de la platine inférieure du modem ne permet pas un accès confortable.
• L’outil est d’abord inséré sur le câble d’alimentation grâce à la fente latéralle puis remonté le
long de ce même câble jusqu’à englober la fiche mâle jack à connecter.
• L’ensemble est présenté sur l’embase jack femelle sur le profil de la platine inférieure du modem.
Une fois celui-ci inséré, une rotation de l’outil permet de verrouiller le connecteur à l’embase.
Capot IP53
Le système capot IP53 se présente sous la forme de trois pièces :
• Le capot qui se positionne sous la partie inférieure du modem pour protéger les connecteurs.
• Le couvercle clipsable inférieur qui laisse passer les sorties câbles.
• La mousse qui se positionne entre le couvercle et la base inférieure du capot et qui une fois
compressé assure une étanchéité performante.
La mise en œuvre sur le modem se fait dans l’ordre suivant :
• Les câbles électriques équipés de connecteurs sont insérés dans le capot par la partie inférieure,
puis connectés sur les embases femelles du modem (voir partie raccordement électrique).
• La partie supérieure du capot est ensuite insérée sur la platine inférieure modem supportant les
connecteurs femelles et qui aura été préalablement équipée du joint torique.
• C’est l’enveloppe de protection en «U» du modem qui viendra finalement assurer le maintien du
capot IP53 une fois en place.
• Il ne restera plus qu’à fermer le capot IP53 sur sa partie basse par les opérations suivantes :
• La mousse est positionnée autour des câbles grâces aux fentes prévues à cet effet, puis trans-
laté jusqu’à sa position sur partie base capot.
• Enfin, le couvercle est clipsé pour mettre en compression la mousse et ainsi éliminer les jeux
autour des fils des câbles.
• Dimensions internes : Hauteur 42mm / Largeur 63mm / Epaisseur 25.2mm
• Dimension externes : Hauteur 50mm / Largeur 67.5mm / Epaisseur 29.7mm
Fixation murale à 90°
• Accessoire permettant la fixation sur support plan (mur, panneau, etc…)
• L’accessoire doit être préalablement fixé sur le plan à l’aide de trois vis.
• Ensuite, le modem pourra se fixer sur l’accessoire par l’intermédiaire du verrou Rail-DIN.
• Dans cette position, le modem est parallèle par rapport au support mural. On évitera ce type de
montage sur un support plan métallique.
Fixation Mat/Poteau
• Accessoire universel permettant la fixation modem sur tous types de support :
- Mat/poteau de différents diamètres (ailettes souples)
- Plan plat (mur, panneau, etc…)
• L’accessoire doit être préalablement fixé à l’aide de vis ou serflex sur la base prévue.
• Ensuite, le modem pourra se fixer sur l’accessoire par l’intermédiaire du verrou Rail-DIN.
Dans cette position, le modem est à 90° par rapport au support mural, ce qui permet de préserver
une distance minimum entre l’antenne et des masses métallique éventuelles.

ARF868 Radio Modems - User guide version V1.8.1
9 Page of 26
1.6. Raccordement électrique
La mise en œuvre électrique du modem se fait à l’aide de deux connecteurs sur platine inférieure du modem :
• Connecteur d’alimentation (à gauche sur la fig1) type jack, pin centrale diamètre 2.5mm.
• Connecteur données série (à droite sur la fig1) type SubD9.
Caractéristiques des fiches males à utiliser :
• Fiche Jack (fig. 2) type SWITCHCRAFT 761K pour alimentation (disponible via Adeunis RF)
• Fiche SubD 9 broches avec verrouillage latéral par deux vis M3 (fig. 3)
L’embase jack sur platine modem est également compatible avec d’autres types de fiches jack diamètre de pin centrale 2.5mm, mais seules les
versions spécifiques SwitchCraft 761K sont verrouillables par écrou.
Figure 1 Figure 2 Figure 3
Jack SubD9
1.6.1 Affectation du connecteur d’alimentation Jack
L’alimentation du modem par le jack, se fait via une tension continue comprise en 4.5V mini et 36V maxi. Le système intègre une protection
contre l’inversion de polarité.
1.6.2 Affectation du connecteur data série SubD9
N° de broche SubD9-Modem – RS232 SubD9-Modem - RS485 (2)
1
2 RXD (Modem Data Out) TXD/RXD+ (B)
3 TXD (Modem Data In) TXD/RXD- (A)
4
5 GND
6 Sel RS232
7 RTS (1)
8 CTS (1)
9 Not used
(1) RTS/CTS ne sont utiles que si l’on utilise le contrôle de flux RS232 (Voir § 4 Configuration) .
(2) Connexion half duplex seulement.
1.7. Modes de sélection du Bus data série
Le modem est configuré en usine en mode RS232 (Registre S215 à 1).
Par reprogrammation de Registre (Voir § 4 Mode commande), on peut repositionner le modem dans les modes suivants :
• RS232
• RS485
• RS485, mode Terminal(*)
• Détection Auto
Note : le mode de détection auto va déclencher une reconnaissance de l’équipement qui est connecté à la mise sous tension et automatique-
ment se configurer en RS232 ou RS485.
(*) La liaison RS485 a besoin d’être adaptée . Le modem inclut une résistance de 120 Ohms (mode Terminal) qui doit être sélectionné (Voir § 4
Mode commande), si le modem se situe en bout de ligne RS485.
Vcc
Ground18.6mm

ARF868 Radio Modems - User guide version V1.8.1
10 Page of 26
1.8. Interface S.A.V
Le Modem est équipé sur sa face arrière, de 2 boutons poussoirs (1 & 2) permettant le retour à des réglages de base en cas de diagnostic SAV.
Le voyant lumineux bi-couleur en face avant complète cette IHM.
Fonction Bouton Séquence Action
Reset du
modem BP2
appui sur BP2 puis
relacher
Un appui sur BP2 permet de faire un reset du Modem.
L’équipement redémarrera donc avec ses paramètres en
mémoire non volatile, tels qu’ils ont été configurés lors de
la dernière commande AT&W (Voir § 5 Mode commande).
Restitu-
tion des
paramètres de
liaison série
USINE
BP1
appui long sur
BP1 supérieur à 3
secondes
Un appui long sur BP1 (> 3s) permet le forçage des para-
mètres de liaison série à : RS232, 9600bauds, 8 bits, pas de
parité, pas de contrôle de flux. Cette action sera confirmée
par 3 clignotements du voyant vert.
Forçage des
paramètres de
liaison série
AUTO
BP1
appui court sur
BP1 inférieur à 3
secondes
Un appui court sur PB1 (< 3s) permet la restitution des
paramètres de liaison série par défaut (Auto-détection
d’interface, Autobaud, data 8 bits, pas de parité, pas de
contrôle de flux). Cette action sera confirmée par 3 cligno-
tements du voyant vert.
Entrée en
mode com-
mande
BP2 et BP1
1
appuyer sur BP2
et maintenir
2
appuyer sur BP1 et
maintenir Le maintien de BP1 (<3s) après avoir relâché le bouton
BP2, permet l’entrée en mode Commande. Cette action
sera confirmée par 3 clignotements du voyant rouge.
3
relacher BP2
4
maintenir BP1 moins
de 3 sec puis relacher
Redémarrage
du modem
paramètres
par défaut
BP2 et BP1
1
appuyer sur BP2
et maintenir
2
appuyer sur BP1 et
maintenir Le maintien de BP1 (>3s) après avoir relâché le bouton
BP2, permet le redémarrage du modem avec tous les
paramètres par défaut (réglages usine). Cette action sera
confirmée par 3 clignotements du voyant rouge.
3
relacher BP2
4
maintenir BP1 plus
de 3 sec puis relacher
1.9. Installation mécanique - Optimisation des performances
1.9.1 Encombrement
135mm
75mm 35mm

ARF868 Radio Modems - User guide version V1.8.1
11 Page of 26
1.9.2 Positionnement des modems
• Installer le modem à une hauteur minimale de 2m et non collé à la paroi, idéalement décalé de 20 cm (5 à 10 cm minimum).
• Le câble RS232 ne doit pas dépasser 15m de longueur et doit être blindé.
1.9.3 Positionnement de l’antenne
• En cas d’utilisation d’un modem équipé d’une embase TNC pour antenne déportée, nous vous recommandons d’utiliser notre gamme
d’antennes (Cf catalogue Stand-alone products disponible sur notre site web,).
• L’antenne doit être installée en champ libre, distante de toute matière conductrice de plus de 10 cm. Aucun obstacle métallique ne doit se
trouver dans un rayon de moins d’un mètre.
• Installer les 2 antennes à vue.
• Si le modem est intégré dans une armoire électrique, l’antenne doit être installée en extérieur. Il en est de même si le modem est placé à
l’intérieur d’un bâtiment et qu’il doit communiquer avec un modem positionné en extérieur.
• Le câble coaxial doit être le plus court possible (pour information : câble de 25m => 6db d’atténuation => portée divisée par 2).
20cm
200cm
Antenne
100cm
Antenne
100cm
1.9.4 Positionnement des câbles alimentation et série
Pour assurer un fonctionnement optimal des modems ARF868, il est essentiel de s’assurer que les câbles d’alimentation et de liaison série sont
correctement connectés et positionnés.
Un mauvais positionnement des câbles peut réduire de façon significative les performances des modems.
• Les câbles doivent être correctement fixés au modem
• Les câbles doivent être éloignés de l’antenne
• Les câbles ne doivent pas être enroulés ou emmêlés
• Les câbles doivent être positionnés verticalement sous le modem
• Les câbles ne doivent pas avoir une longueur excessive

ARF868 Radio Modems - User guide version V1.8.1
12 Page of 26
1.10. Protection des modems à antenne déportée contre les surcharges
Il est parfois nécessaire de protéger le produit contre la foudre. Lorsque le produit est positionné en hauteur il peut être potentiellement touché
par la foudre ce qui a pour conséquence d’endommager de façon irreversible le produit. Tous les systèmes de parafoudre peuvent être installés
entre l’antenne et le modem ARF868 (produits avec antenne déportée). Il est important de bien suivre les recommandations du fabriquant. Le
schéma ci-après montre un exemple d’installation de parafoudre.
N° Désignation Référence
1Connecteur TNC du modem ARF868
2 Ecrou de Montage Fourni avec le parafoudre
3 Rondelle Eventail Fourni avec le parafoudre
4Fil 12-10 AWG
(Doit être connecté à la terre)
5 Cosse Ronde RS : 613-9429
6 Joint torique Fourni avec le parafoudre
7 Parafoudre RS : 111-658
8 Adaptateur TNC Male-Male RS : 193-7953
9 Antenne
2. Caractéristiques électriques et radio
2.1. Valeurs maximales
Paramètres Min Typ Max Unité Conditions
Alimentation 4.5 12 36 V
Temperatures de stockage -40 20 +85 °C
2.2. Spécification générales
Parameter Min Max
Power supply 4.5V 12V 24V 36V
TX @27dbm 600mA 240mA 145mA 95mA
TX @20dBm 290mA 153mA 86mA 63mA
TX @14dBm 170mA 98mA 53mA 36mA
TX @10dBm 130mA 75mA 40mA 27mA
RX 65mA 26mA 15mA 7mA
Operating temperature -30°C +70°C

ARF868 Radio Modems - User guide version V1.8.1
13 Page of 26
2.3. Caractéristiques radio
2.3.1 Introduction aux exigences radio
Les modems exploitent la bande de fréquence européenne 863-870MHz. Cette bande de fréquence est segmentée en différentes sous-bandes
ayant chacune leurs propres exigences réglementaires tant en terme de puissance, de largeur spectrale, d’utilisation du spectre. Les Modems
ARF868 prennent en compte ces exigences réglementaires.
2.3.1.1 Sous-bandes
Chaque sous-bande est définie par une valeur de minimale et maximale de fréquence. En outre, le niveau de puissance maximum autorisé et le
rapport cyclique maximal (Duty Cycle) sont définis séparément pour chaque sous-bande.
2.3.1.2 Duty Cycle
Le but de la limite de rapport cyclique (Duty Cycle) est de veiller à ce qu’aucune application ne puisse occuper une bande de fréquence pendant
plus d’un certain pourcentage de temps. Le cycle de travail définit un pourcentage de temps maximum ( exprimé en pourcentage sur n’importe
quelle période d’heure pendant lequel un modem est autorisé à transmettre). La limitation de rapport cyclique doit être contrôlée par l’équipe-
ment terminal relié au modem. N’hésitez pas à contacter Adeunis RF pour vos calcul de temps d’occupation «air».
2.3.1.3 Schématisation des exigences de la bande de fréquence 863-870MHz
Le tableau ci-dessous schématise l’utilisation de la bande de fréquence 863-870MHz telle que l’utilise le modem ARF868 d’Adeunis RF.
Power (mW)
500
25
10
5
SRD SRD
SRD
SRD
SRD
0.1%
1%
10%
10%
100%
870 869,7
869,65 869,4 869,3
869,2 868.7
868.6 863.05
SRD
0.1%
Attention, ce tableau est non contractuel et est sujet à modifications réglementaires.
2.3.2 Modes de fonctionnement des modems ARF868
Les modems ARF868 proposent 2 modes de fonctionnement :
• 1 mode standard dédié aux très longues portées et pour lequel l’immunité aux brouilleurs est optimale.
• 1 mode ARFx3Pro qui assure une compatibilité « Air » avec toute la gamme de MODEM ARFx3Pro d’Adeunis RF.
Le mode de communication par défaut est le mode standard. Dès sa mise sous tension, le modem est capable d’envoyer et de recevoir des
données avec ses paramètres en mémoire (*).
Par défaut, le modem est en écoute permanente de l’interface RF et du port UART
• Dès qu’une trame est démodulée en provenance de la liaison RF, son contenu est transmis sur le port UART
• Dès qu’une chaîne de caractères est détectée sur le port UART, elle est transmise sur la liaison RF.
(*) : A la 1ère mise sous tension, les paramètres sont les paramètres par défaut (ou réglages usine). Lors des mises sous tensions suivantes, les
paramètres utilisés seront ceux qui ont été mémorisés en dernier lieu avec la commande AT&W (voir § 5.2 Commandes AT).
SRD : Short Range
Devices

ARF868 Radio Modems - User guide version V1.8.1
14 Page of 26
2.3.3 Mode standard
Le tableau ci-dessous présente les caractéristiques RF principales des modems ARF868 . On pourra distinguer 2 cas d’emploi :
• Les puissances élevées jusqu’à 500mW
• Les puissances < ou égales à 25mW.
2.3.3.1 Usage à 500mW : portée maximale
Le tableau ci-dessous permet aux utilisateurs de configurer leur modem ARF868 de sorte à obtenir les plus longues portées possibles à 500mW
dans la bande 869.4 à 869.6MHz.
Paramètres Conditions
Débits 2.4kbps 9.6kbps 38.4kbps 57.6kbps En gras, le débit par défaut.
Modification par AT COMMAND
ATS254 (voir chapitre § 5.3)
Canaux disponibles Jusqu’à 19 :
869,4125 MHz
869,425 MHz
869,4375 MHz
869,450 MHz
869,46255
MHz
869,475 MHz
869,4875 MHz
869,500 MHz
869,5125 MHz
869,525 MHz
869,5375 MHz
869,550 MHz
869,5625 MHz
869,575 MHz
869,5875 MHz
869,600 MHz
869,6125 MHz
869,625 MHz
869,6375 MHz
Jusqu’à 9 :
869,425 MHz
869,450 MHz
869,475 MHz
869,500 MHz
869,525 MHz
869,550 MHz
869,575 MHz
869,600 MHz
869,625 MHz
Jusqu’à 7 :
869,450 MHz
869,475 MHz
869,500 MHz
869,525
MHz
869,550 MHz
869,575 MHz
869,600 MHz
Jusqu’à 3 :
869,475 MHz
869,525
MHz
869,575 MHz
En gras, le canal par défaut.
Modification par AT COMMAND
ATS200
(voir chapitre § 5.3)
Puissance jusqu’à 27dBm (500mW)
Autres fréquences disponibles dans
la bande 863-870MHz (voir
paragraphe suivant)
Puissances
disponibles
7 niveaux disponibles
+27 dBm
+25 dBm
+23 dBm
+20 dBm
+17 dBm
+14 dBm
+10 dBm
En gras, la puissance par défaut.
Modification par AT COMMAND
ATS231 (voir chapitre §5.3)
Modulation 2 GFSK 4 GFSK
Sensibilité en
réception ARF868 ULR
-122dBm -115dBm -106dBm -106dBm @BER 10e-3
Portées ARF868 ULR
(version antenne TNC) Jusqu’à 20km Jusqu’à 14km Jusqu’à 10km Jusqu’à 10km en champ libre
Sensibilité en
réception ARF868 LR -109dBm -106dBm -100dBm -100dBm @BER 10-3
Portées ARF868 LR
(version antenne TNC) Jusqu’à 10km Jusqu’à 7km Jusqu’à 5km Jusqu’à 5km en champ libre
Duty cycle 10% Dépendant de l’utilisation
Espacement 12.5kHz* 25kHz 50kHz 75kHz
* l’occupation spectrale à 2.4kbps
étant légèrement supérieure à
12.5KHz, Adeunis RF préconise une
utilisation à N-2/N+2

ARF868 Radio Modems - User guide version V1.8.1
15 Page of 26
Réjection sur canal
adjacent (N-1/N+1) 46dBc 50dBc 39dBc 39dBc
Alternate channel
rejection (N-2/N+2) 46dBc 50dBc 39dBc 39dBc
Blocking >75dB @ +/-1 MHZ, +/-2 MHz, +/- 10 MHz
Conducted measurement
2.3.3.2 Usage jusqu’à 25mW : nombre de canaux maximal
Le reste de la bande 863-870MHz est segmentée en sous-bandes de 25mW ayant chacune leurs exigences réglementaires. Le modem ARF868
exploite au maximum les possibilités de cette bande pour permettre un maximum d’applications. Les caractéristiques sont détaillées dans le
tableau ci-dessous :
Paramètres Conditions
Débits 2.4kbps 9.6kbps 38.4kbps 57.6kbps En gras, le débit par défaut.
Modification par COMMAND ATS254 (voir
chapitre § 5.3)
Canaux disponibles Jusqu’à 506 Jusqu’à 249 Jusqu’à 80 Jusqu’à 60 Modification par COMMAND ATS200 (voir
chapitre §5.3)
Puissance jusqu’à 14dBm (500mW)
Pour chaque fréquence est attribuée un N°
de canal C selon la formule suivante :
Fréquence = 863.0125 + ((C-13)*0.0125)
avec C= 13 à 571.
Les valeurs de C disponibles dépendent du
débit.
Cf annexe 1 en fin de document pour la liste
exhaustive des canaux et des fréquences
Puissances
disponibles
2 niveaux disponibles
+14 dBm
+10 dBm
En gras, la puissance par défaut.
Modification par AT COMMAND ATS231
(voir chapitre §5.3)
Modulation 2 GFSK 4 GFSK
Sensibilité en
réception ARF868 MR -122dBm -115dBm -106dBm -106dBm @BER 10-3
Portées ARF868 MR
(version antenne TNC) Jusqu’à 4km Jusqu’à 2.5km Jusqu’à 1km Jusqu’à 1km en champ libre
Sensibilité en
réception ARF868 LP -109dBm -106dBm -100dBm -100dBm @BER 10-3
Portées ARF868 LP
(version antenne TNC) Jusqu’à 1km Jusqu’à 500m Jusqu’à 500m Jusqu’à 500m en champ libre
Duty cycle Jusqu’à 1%
Dépendant de la fréquence utilisée et du canal
Cf recommandation CEPT 70-03 pour l’infor-
mation relative
Espacement 12.5kHz* 25kHz 50kHz 75kHz
* l’occupation spectrale à 2.4kbps étant
légèrement supérieure à 12.5KHz, Adeunis
RF préconise une utilisation à N-2/N+2
Réjection sur canal
adjacent (N-1/N+1) 46dBc 50dBc 39dBc 39dBc
Alternate channel
rejection (N-2/N+2) 46dBc 50dBc 39dBc 39dBc
Blocking >75dB @ +/-1 MHZ, +/-2 MHz, +/- 10 MHz
Conducted measurement

ARF868 Radio Modems - User guide version V1.8.1
16 Page of 26
3. Echange de données - Mode de Communication
Principe :
Le mode de communication est le mode par défaut.
A sa mise sous tension, le modem est configuré en mode RS232, 9.6kbps (liaison série), 2.4kbps débit RF.
Par défaut, le modem est en écoute permanente de l’interface RF et du port UART
• Dès qu’une trame est démodulée en provenance de la liaison RF, son contenu est transmis sur le port UART
• Dès qu’une chaîne de caractères est détectée sur le port UART, elle est transmis sur la liaison RF.
La communication «air» s’effectue en fonction du choix de protocoles suivant :
• Asynchrone paquetisé (sécurisé ou non-sécurisé)
• Asynchrone continu (mode par défaut)
• Asynchrone continu «legacy X3Pro»
3.1. Protocole asynchrone paquetisé
3.1.1 Description du protocole
Le modem ARF868 offre un protocole paquetisé. Les données provenant de l’interface UART sont accumulées dans une mémoire interne, puis
encapsulées dans une trame RF . La quantité maximale de données qui peuvent être transférées dans un paquet radio unique peut atteindre
1024 octets.
La taille maximale d’un paquet peut être configurée via le registre S218, de 1 à 1024 octets . Chaque nouveau paquet introduit un certain
temps de latence dans le retard de transmission causé par le surdébit de protocole de RF. Les protocoles RF encapsulent la charge utile de don-
nées comprenant les éléments suivants :
• Un préambule nécessaire pour le temps de démarrage du récepteur
• Un motif de synchronisation afin de synchroniser le récepteur sur la trame RF
• D’autre champs tels que l’adresse source et l’adresse de destination , la longueur de la data utile, le CRC et le champ type de paquet
Le FIFO entrant peut accumuler jusqu’à 1024 octet de données. Aucune autre donnée ne doit être transmise dans le FIFO tant qu’un bloc de
données de 1024 octets n’a pas été libéré par le radio . Pour empêcher le dépassement de la FIFO, le contrôle de flux du matériel peut être
activé . Dans ce cas , le signal RTS sera réglé lorsque le FIFO d’entrée est presque plein pour empêcher le contrôleur hôte d’envoyer de nouvelles
données .
3.1.2 Mode paquet non sécurisé
En mode non-sécurisé, chaque paquet est transmis sans accusé de réception. L’émetteur ne sait pas si le paquet a été reçu.
3.1.3 Mode paquet sécurisé
En mode sécurisé, chaque paquet transmis et accusé par le récepteur. Si un paquet n’est pas accusé, le module procède à deux autres tentatives.
Après cette séquence, l’émetteur renvoie ‘>’ si le paquet a été reçu, ou «#» si aucun accusé de réception n’a été reçu après les trois tentatives.
Note importante: le mode adressé doit être activé pour utiliser le mode sécurisé.
3.1.4 Contrôle de l’intégrité de la transmission
Le protocole RF comprend un CRC de16 bits. Chaque données extraites d’un paquet RF avec un CRC incorrect est jetés par la machine d’état du
modem. Le CRC assure que toutes les données reçues sont valides. Il peut être désactivé pour l’utilisateur dont les protocoles utilisent déjà un
mécanisme de contrôle de l’intégrité ou quand des corrections d’erreur sont mis en oeuvre par les protocoles de l’utilisateur.
3.1.5 Mise en oeuvre
Le mode paquet peut être sélectionné via le registre S222.
• Protocole non sécurisé : S222=0
• Protocole sécurisé : S222=2
3.1.6 Transmission «data path»
En mode paquetisé, la taille des paquets est défini par l’intermédiaire du registre S218.

ARF868 Radio Modems - User guide version V1.8.1
17 Page of 26
Le modem commence la transmission d’un paquet complet lorsque le nombre de données spécifiées en S218 a été reçu.
Si le nombre de données est inférieur, un paquet incomplet sera constituée lorsque le temps (spécifié dans le registre S217) sera atteint.
3.2. Protocole asynchrone continu
3.2.1 Description du protocole
Le protocole asynchrone continu permet le transfert de données depuis l’interface UART vers la liaison radio avec une latence la plus réduite
possible. Il est associé à des modulations radio permettant de couvrir une gamme étendue de débits air et de portées. Il s’agit du mode qui vous
permettra d’exploiter le modem ARF868 au maximum de ses capacités.
• En émission, les données entrantes sur l’UART sont immédiatement envoyées dans les airs.
• En réception, les données issues des trames RF sont transmises au fur et à mesure sur l’interface UART.
Il n’y a pas de bufferisation des trames radio complètes avant ou après transmission sur la liaison série.
En revanche, le produit dispose de bufferisation permettant de réaliser un tampon lorsque les débits radio et UART sont différents.
L’interface UART ne requiert pas de protocole spécifique. Chaque octet transmis est transféré dans les airs et vice versa.
Grâce à sa latence réduite et à l’abscence de protocole sur le port UART, le modem ARF868 utilisé avec le protocole asynchrone continu est
entierement transparent dans le cadre d’un remplacement de liaison filaire.
3.2.2 Mise en oeuvre
Le protocole asynchrone continu est sélectionné par le registre S222 (cf §5.3).
Il peut utiliser les débits radio 2.4kbps, 9.6kbps, 38.4kbps et 57.6kbps. Le réglage du débit radio s’effectue à travers le registre S254 (cf § 5.3).
Les notions d’adressage (communication en broadcast, communication dans un groupe et communication adressée entre produits) sont dispo-
nibles et décrites ci-dessous.
3.2.3 Adressage
Le produit dispose de différents modes d’adressage configurables à travers les registres produits. Les modes suivants sont disponibles :
• Mode transparent sans sous réseau
• Mode transparent avec sous réseau
• Mode adressé sans sous réseau
• Mode adressé avec sous réseau
Les modes transparent sont destinés à une communication inter-produits : tous les produits sont destinataires des trames émises.
Les modes adressés permettent une communication vers un ou plusieurs produits (création de sous groupes).
Mode transparent sans sous réseau
En mode transparent sans sous réseau, tous les produits à portée reçoivent les trames des produits émetteurs. La configuration requise pour ce
mode de communication est la suivante :
• S220=0 (mode transparent)
• S253=0 (pas de groupe)
Mode transparent avec sous réseau :
Les sous réseaux permettent la création de groupes de produits qui communiquent entre eux au sein d’un même sous réseau. Les produits du
sous réseau 1 ne voient pas ceux du sous réseau 2 et vice versa. En revanche tous les produits sont visibles entre eux au sein d’un même sous
réseau.
• S220=0 (mode transparent)
• S253=N° de sous réseau variant de 1 à 255
Lorsque le registre S253 est réglé à 255, la trame est broadcastée à tous les sous réseau.
Mode adressé sans sous réseau :
En mode adressé sans sous réseau, un produit communique avec le destinataire spécifié. Seul le destinataire recevra les trames du produits
émetteur. La configuration requise pour ce mode de communication est la suivante :
• S220=1 (mode adressé)
• S253=0 (pas de sous réseau)
• S252=adresse locale (adresse 16 bits)

ARF868 Radio Modems - User guide version V1.8.1
18 Page of 26
• S256=adresse du destinataire (adresse 16 bits)
Lorsque le registre S256 est réglé à 65535, la trame est broadcastée et visible par tous les équipements à portée.
Mode adressé avec sous réseau
Les produits communiquent toujours au sein du même sous réseau. Cela signifie que 2 produits avec des adresses identiques et des numéros de
sous réseau différents ne communiquent pas entre eux. Le seul cas de communication inter-réseau est lorsque S256=255 et S253=255.
• S220=1 (mode adressé)
• S253=N° de sous réseau variant de 1 à 255 (255 est utilisé pour le brodcast entre sous réseau)
• S252=adresse locale (adresse sur 8 bits)
• S256=adresse du destinataire (adresse sur 8 bits, 255 est l’adresse de brodcast au sein du sous réseau)
3.3. Protocole Legacy X3-PRO
Le protocole «legacy X3-PRO» offre au modem ARF868 une compatibilité «air» totale avec les modems Adeunis-RF de génération précédente
type X3-PRO.
La compatibilité est assurée pour les modes Narrow Band et Wide Band, ainsi que pour les modes Adressé et Transparent.
Merci de vous référer à la note d’application dédiée : ARF868 Radio Modems : mode «Legacy X3-PRO», disponible sur notre site web.
4. Fonctions avancées du produit
4.1. Auto-détection d’interface UART
Le modem ARF868 dispose d’une détection d’interface automatique à la mise sous tension permettant la sélection du mode RS232 ou RS485.
La détection automatique est activée lorsque le registre de sélection d’interface S215 est positionné à la valeur 4.
Pour la détection en mode RS485, il est impératif d’avoir la masse connectée au produit. Sinon le motif de détection « U » ne peut pas être pris
en compte.
4.2. Autobaud : Auto-détection du débit de la liaison série.
A la mise sous tension, cable SubD9 branché, le modem va détecter le débit de la liaison série de l’équipement de contrôle afin de se synchro-
niser sur ses paramètres.
Pour assurer cette détection, l’équipement doit envoyer avant tout autre commande ou chaîne de caractères, l’ordre de synchronisation : « U »
Après réponse positive du modem, celui-ci est alors opérationnel et bascule en mode de communication. Il sera capable de transférer les carac-
tères vus sur sa liaison série sur la liaison air ou d’entrer en mode commande (voir § 5.2 Entrée/sortie du mode commande).
Commande Description Réponse
U (majuscule) Autorise la détection automatique du débit
UART (voir note 1).
Retourne les paramètres de la liaison série :
RS232 ou RS485 et débit.
Note :
A cette sollicitation, le modem répondra par la configuration qu’il a détecté : Type de Liaison, Débit UART. Exemple : RS232, 9600 .
Si le modem ne répond pas ou répond par une autre chaîne de caractères à la demande de synchronisation U, un nouvel essai peut être
tenté, après avoir débranché et rebranché l’alimentation de l’appareil. Si les tentatives restent infructueuses, on vérifiera que la liaison série
de l’équipement de contrôle est bien réglée sur : 8bits, 1 bit de stop, pas de parité et que le débit UART proposé correspond à l’un des débits
disponibles au registre S210.
L’envoi du caractère de synchronisation «U» n’est utile qu’à la première mise sous tension ou tant qu’une configuration UART n’a pas été
mémorisée sur les registres S210 par la commande AT&W.
Sur un équipement déjà synchronisé, elle ne sera pas interprétée comme une demande de synchronisation et sera transférée sur la liaison air,
comme toute autre chaine de caractère.
Le mode auto-détection (type & débit) sera conservé pour la prochaine mise sous tension dans le trois cas suivants :
• Pas de mémorisation du registre S210 par la commande AT&W avant coupure de l’alimentation.
• Appui court sur BP1 avant coupure de l’alimentation
• Remise à la valeur 0 du registre S210 par commande ATR et AT&W avant coupure de l’alimentation.

ARF868 Radio Modems - User guide version V1.8.1
19 Page of 26
4.3. RSSI
Le Received Signal Strength Indication ou RSSI fournit une indication de niveau RF dans le canal radio sélectionné.
Selon la valeur observée, il permet d’indiquer la disponibilité du canal et le niveau de bruit de l’environnement du produit, ou la qualité de
réception des trames d’un produit distant. Les bornes sont -127dBm pour la limite basse et -20dBm pour la limite haute.
La fonction RSSI est désactivée (par défaut) en positionant le registre S230 à : 0
4.3.1 RSSI continu
Le RSSI est codé sur un octet en valeur absolue de la valeur du niveau du canal en dBm et transmis sur l’UART. Le RSSI est rafraichi en perma-
nence toutes les 10 ms. Il n’y a pas de démodulation de trame dans ce mode.
Réglages et valeurs de registre
La sélection du mode RSSI continu s’effectue par le registre S230, en positionnant la valeur à : 4
4.3.2 RSSI trame
Le RSSI trame est codé sur un octet en début de chaque trame transmise sur l’UART. Le codage est identique au RSSI continu
Réglages et valeurs de registre
La sélection du mode RSSI trame s’effectue par le registre S230, en positionnant la valeur à : 1
4.4. Fonction Scan Free
La fonction Scan Free est une fonction unique aux modems ARF868.
Cette fonction permet de balayer l’ensemble des canaux disponibles sur le produit en quelques secondes. Elle est activable par la commande
ATT02.
Le modem ARF868 scanne l’ensemble des canaux disponibles et retourne les niveaux de RSSI de chacun des canaux sur la liaison UART, sous la
forme suivante :
Cxxx=-090dBm<cr><lf> ;Avec xxx = N° du canal
Cyyy=-101dBm<cr><lf> ;Avec yyy = N° du canal suivant
……
Le temps de scrutation d’un canal est défini à 25ms. Le résultat de cette scrutation pourra montrer que certains canaux sont plus exploitables
que d’autres dans un environnement donné.
Dans un second temps et pour une évaluation plus fiable, on pourra utiliser la commande ATT03 qui permet d’écouter le canal visé sur une
durée plus longue :
ATT03<c (canal)><t (temps de scrutation)>
Avec : <c> = N° du canal
Avec : <t> = Temps de scrutation en secondes
Exemple : ATT03 529 60 -> Scan du canal 529 pendant 1 minute. Le résultat retourné prendre la forme :
C529=-087/-096/-101dBm<cr><lf> ; Soit dans l’ordre : RSSI mini/RSSI moyen/RSSI maxi mesurés sur cette période.
4.5. Test d’émission/réception
Cette fonction permet la mise en œuvre rapide d’une communication sur le terrain pour vérifier la limite de portée entre les deux modems avec
les choix définitifs de fréquence, débit, puissance, ….
Les commandes ATT00 et ATT01 permettent d’établir une communication entre deux modems avec un minimum de contrainte matériel.
L’envoi de ATT01 sur le modem récepteur activera la réception et le contrôle de la trame émise de manière continue (*). Le voyant LED de la
face du modem avant signalera la réception par un clignotement court à chaque trame reçue (toutes les secondes) :
• De couleur verte si la trame est intègre
• De couleur rouge si la trame est corrompue
L’envoi de ATT00 sur le modem émetteur activera l’envoi d’une trame prédéfinie de taille 64 Octets toutes les secondes, de manière continue(*).

ARF868 Radio Modems - User guide version V1.8.1
20 Page of 26
(*) : Attention, dans ces modes, le modem n’est plus capable d’interpréter des commandes AT. Il faut pour cela sortir des modes de test ATT00
ou ATT01 par l’envoi du caractère ESC (valeur 0x1B). Le modem retourne alors : « O » <cr><lf> si la demande est correctement interprétée et
se repositionne à l’écoute d’une commande AT.
4.6. Mode répéteur
Le mode répéteur permet d’étendre la couverture de modems ARF868 & ARF169 afin de permettre des installations sur des distances longues
ou l’emploi sur des distances plus réduites sur des terrains présentant un ou plusieurs obstacles naturels (présence de colline par exemple).
Pour la mise en ouvre du mode répéteur, merci de vous référer à la note d’application du mode répéteur disponible sur notre site internet :
http://www.adeunis-rf.com/fr/produits/modems-radio/arf868-ulr-500mw
5. Configuration du produit - Mode commande
Le mode commande est un outil embarqué, accessible par la liaison série via un terminal(*), permettant la programmation des paramètres du
modem en utilisant un jeu d’instructions dit : « Jeu de commandes AT ». Les commandes AT sont utilisées pour lire et écrire les registres de
configuration du modem (voir § 5.3 Description des registres)
En mode commande, la radio est désactivée (en réception et en émission), excepté pour les commandes de test Radio (commandes ATT00 &
ATT01).
(*) : type Hercules, ….
5.1. Entrée/Sortie du mode Commande
L’entrée en mode commande se fait par l’émission sur la liaison série d’une séquence de trois caractères ASCII.
Par défaut, la séquence est : « +++ » , toutefois l’utilisateur pourra choisir son propre caractère ASCII par reprogrammation du registre S214
(voir § 5.3 Description des registres).
Une autre possibilité d’entrée en mode commande est d’activer la séquence BP1/BP2 sur l’arrière du modem et telle que décrite au §1.8 Inter-
face SAV. Cette procédure pourra être utilisée si le code d’entrée en mode commande a été changé et a été perdu.
La commande ATO permet de quitter le mode commande et de retourner au mode de communication.
A noter que la sortie du mode commande est également possible de manière automatique (timeout) par programmation du registre S202 (voir
§ 5.3 Description des registres).
Commande Description Réponse
+++ Autorise l’entrée en mode commande « CM » pour confirmer l’entrée dans le mode commande.
ATO Sortie du mode commande « O » si l’opération est acceptée.
« E » si l’opération est refusée.
5.2. Commandes AT
Une commande débute avec les 2 caractères ASCII : « AT », suivis d’un ou plusieurs caractères et données (voir ci-après la syntaxe des com-
mandes AT disponibles sur le modem).
Chaque commande doit se terminer par un « CR » ou « CR » «LF », les deux possibilités sont acceptées.
(CR signifie: Carriage Return, LF signifie: Line Feed)
A la réception d’une commande, le modem retourne :
• « Les données »<cr><lf>, pour une commande de lecture type ATS<n> ? , AT/S ou AT/V.
• « O » <cr><lf>, pour toutes les autres commandes lorsque celle-ci est acceptée.
• « E » <cr><lf>, s’il refuse la commande car erreur de syntaxe, commande inconnue, registre inconnu, paramètre invalide, ….
• « W »<cr><lf>, s’il refuse la commande car la configuration demandée est non autorisée.
• « CM » <cr><lf>, s’il accepte l’entrée en mode commande
