ADS FLASHLOGIC OEM-AL(RS)-GM8-[FLCAN]-EN User manual

REVISION DATE
20220310
DOCUMENT NUMBER
TERMS OF USE: Automotive Data Solutions Inc. (“ADS”) products are strictly intended for installation by
Certified Technicians who are employed by a registered business specialized in the installation of auto-
motive aftermarket electronics products. Prior to beginning installation of an ADS product in a vehicle,
it is the Certified Technician’s responsibility to review the most current Product Guide, Install Guide
and vehicle-specific notes available in Weblink®. ADS is not responsible for any damages whatsoever,
including but not limited to any consequential damages, incidental damages, damages for loss of time,
loss of earnings, loss of profit, commercial loss, loss of economic opportunity and the like that may or
may not have resulted from the use, misuse, improper installation or operation of its products. ADS
reserves itself the right to suspend any Weblink® account without notice and decline to offer technical
support to non-Certified Technicians, non-compliant Certified Technicians or end users.
BEFORE INSTALLATION
1- Connect module to computer
2- Login to Weblink account
3- Flash firmware to module (module is not preloaded with firmware)
4- Use accessories accordingly (accessories are sold separately)
Patent No. US 8,856,780 CA 2759622
INSTALL GUIDE
OEMALRSGM8FLCANEN
HARDWARE
FLCAN
ACCESSORIES
FLPROG REQUIRED
FIRMWARE
OEMALRSGM8FLCAN
www.flashlogic.comAutomotive Data Solutions Inc. © 2022
79441

Patent No. US 8,856,780 CA 2759622
VEHICLE LIST - 1 OF 2
MAKE
MODEL
YEAR
INSTALL TYPE
FEATURES
DATA IMMOBILIZER BYPASS
3X LOCK START/STANDALONE MOD.
PRIORITY UNLOCK
DOOR LOCK
DOOR UNLOCK
ARM OEM ALARM
DISARM OEM ALARM
TRUNK/HATCH RELEASE
DOOR STATUS OUTPUT
TRUNK STATUS OUTPUT
BRAKE PEDAL STATUS OUTPUT
TACHOMETER OUTPUT
DATA/MUX STARTER CTRL
HOOD STATUS OUTPUT *
RAP SHUTDOWN CTRL
SECURE TAKE OVER
BUICK
Enclave PTS AT 18 1 • • • • • • • • • • • • • • • •
Enclave PTS AT 19-21 3 • • • • • • • • • • • • • • • •
Encore PTS AT 17-19 1 • • • • • • • • • • • • • • • •
Encore PTS AT 20-22 3 • • • • • • • • • • • • • • • •
Encore GX PTS AT 20-22 3 • • • • • • • • • • • • • • • •
Envision PTS AT 17-20 1 • • • • • • • • • • • • • • • •
LaCrosse PTS AT 10-19 1 • • • • • • • • • • • • • • • •
Regal PTS AT 13-17 1 • • • • • • • • • • • • • • • •
Regal PTS AT 18-20 3 • • • • • • • • • • • • • • • •
Verano PTS AT 12-17 1 • • • • • • • • • • • • • • • •
CADILLAC
ATS PTS AT 13-19 2 • • • • • • • • • • • • • • • •
CT6 PTS AT 16-20 1 • • • • • • • • • • • • • • • •
CTS Sedan PTS AT 14-19 2 • • • • • • • • • • • • • • • •
Escalade PTS AT 15-20 2 • • • • • • • • • • • • • • • •
SRX PTS AT 11-16 1 • • • • • • • • • • • • • • • •
XT4 PTS AT 19-21 3 • • • • • • • • • • • • • • • •
XT5 PTS AT 17-19 1 • • • • • • • • • • • • • • • •
XT5 PTS AT 20-22 3 • • • • • • • • • • • • • • • •
XT6 PTS AT 20-21 3 • • • • • • • • • • • • • • • •
XTS PTS AT 13-19 1 • • • • • • • • • • • • • •••
CHEVROLET
Blazer PTS AT 19-22 3 • • • • • • • • • • • • • • • •
Bolt PTS AT 17-21 4 • • • • • • • • • • • • • • • •
Camaro PTS AT 16-21 2 • • • • • • • • • • • • • • • •
Corvette PTS AT 14-19 1 • • • • • • • • • • • • • • • •
Cruze PTS AT 13-15 1 • • • • • • • • • • • • • • • •
Cruze PTS AT 16-19 3 • • • • • • • • • • • • • • • •
Equinox PTS AT 18-20 1 • • • • • • • • • • • • • • • •
Equinox PTS AT 21-22 3 • • • • • • • • • • • • • • • •
* Available only if vehicle is equipped with factory hood switch.
www.flashlogic.comAutomotive Data Solutions Inc. © 2022 OEMALRSGM8FLCANEN
PAGE 2 OF 34
• 20220310
DOC.: #79441

Patent No. US 8,856,780 CA 2759622
VEHICLE LIST - 2 OF 2
MAKE
MODEL
YEAR
INSTALL TYPE
FEATURES
DATA IMMOBILIZER BYPASS
3X LOCK START/STANDALONE MOD.
PRIORITY UNLOCK
DOOR LOCK
DOOR UNLOCK
ARM OEM ALARM
DISARM OEM ALARM
TRUNK/HATCH RELEASE
DOOR STATUS OUTPUT
TRUNK STATUS OUTPUT
BRAKE PEDAL STATUS OUTPUT
TACHOMETER OUTPUT
DATA/MUX STARTER CTRL
HOOD STATUS OUTPUT *
RAP SHUTDOWN CTRL
SECURE TAKE OVER
CHEVROLET
Impala PTS AT 14-20 1 • • • • • • • • • • • • • • • •
Malibu PTS AT 13-15 1 • • • • • • • • • • • • • • • •
Malibu PTS AT 16-21 3 • • • • • • • • • • • • • • • •
Silverado 1500 PTS AT 19-22 3 • • • • • • • • • • • • • • •
Silverado 2500 / 3500 PTS AT 20-22 3 • • • • • • • • • • • • • • •
Sonic PTS AT 17-20 1 • • • • • • • • • • • • • • • •
Spark PTS AT 16-19 1 • • • • • • • • • • • • • • • •
Spark PTS AT 20-22 3 • • • • • • • • • • • • • • • •
Suburban PTS AT 15-20 2 • • • • • • • • • • • • • • • •
Tahoe PTS AT 15-20 2 • • • • • • • • • • • • • • • •
Trailblazer PTS AT 21-22 3 • • • • • • • • • • • • • • • •
Traverse PTS AT 18 1 • • • • • • • • • • • • • • • •
Traverse PTS AT 19-22 3 • • • • • • • • • • • • • • • •
Trax PTS AT 17-21 3 • • • • • • • • • • • • • • • •
Volt PTS AT 16-19 3 • • • • • • • • • • • • • • • •
GMC
Acadia PTS AT 17-19 1 • • • • • • • • • • • • • • • •
Acadia PTS AT 20-22 3 • • • • • • • • • • • • • • • •
Sierra 1500 PTS AT 19-22 3 • • • • • • • • • • • • • • • •
Sierra 2500 / 3500 PTS AT 20-22 3 • • • • • • • • • • • • • • • •
Terrain PTS AT 18-20 1 • • • • • • • • • • • • • • • •
Terrain PTS AT 21-22 3 • • • • • • • • • • • • • • • •
Yukon PTS AT 15-20 2 • • • • • • • • • • • • • • • •
* Available only if vehicle is equipped with factory hood switch.
www.flashlogic.comAutomotive Data Solutions Inc. © 2022 OEMALRSGM8FLCANEN
PAGE 3 OF 34
• 20220310
DOC.: #79441

Patent No. US 8,856,780 CA 2759622
www.flashlogic.comAutomotive Data Solutions Inc. © 2022 OEMALRSGM8FLCANEN
PAGE 4 OF 34
• 20220310
BOX CONTENTS - 1 OF 1
2
1
3
3
4
2
1
7
6
9
5
4
3
2
1
10
8
4
5
2
6
7
1
3
4
5
2
6
1
3
D
C
B
A
F
E
2
1
3
PROGRAMMING
BUTTON
LED 1
BLACK
DATA PORT
(WEBLINK, RF, TELEMATIC)
BLUE
WHITE
WHITE
WHITE
BLACK
6 PIN WHITE CONNECTOR
7 PIN WHITE CONNECTOR
MODULE 4 PIN BLACK CONNECTOR
10 PIN BLACK CONNECTOR
DATA CABLE 1
DATA CABLE 2
3 PIN WHITE CONNECTOR
3 PIN BLUE CONNECTOR
BOX CONTENTS
WEBLINK CABLE (required accessory sold separately)
WEBLINK CABLE
COMPUTER
USB PORT
4 PIN BLACK CABLE
MODULE
DATA PORT
DOC.: #79441

Patent No. US 8,856,780 CA 2759622
A
D
B
C

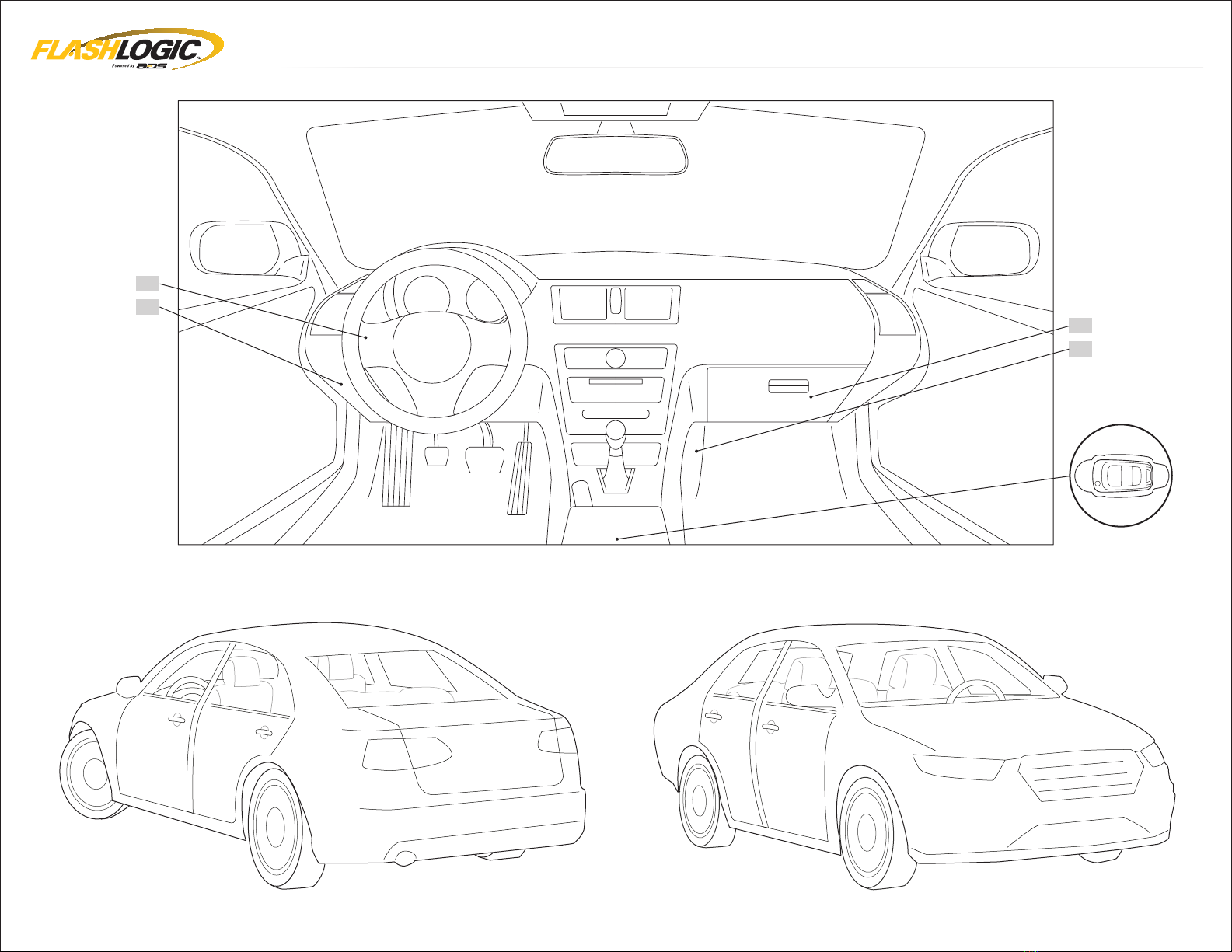

COMPONENT LOCATOR - 1 OF 1
INTERIOR VIEW
DRIVER SIDE VIEW PASSENGER SIDE VIEW
Key Port located in
armrest compartment
under cupholder
www.flashlogic.comAutomotive Data Solutions Inc. © 2022 OEMALRSGM8FLCANEN
PAGE 5 OF 34
• 20220310
DOC.: #79441

Patent No. US 8,856,780 CA 2759622
TYPE 1 - WIRE CHART - 1 OF 7
MAKE
MODEL
YEAR
WIRE
DESCRIPTION
CONNECTOR
NAME
CONNECTOR
COLOR
CONNECTOR
TYPE
POSITION
WIRE
COLOR
POLARITY
MODULE
LOCATION
COMPONENT
LOCATOR
BUICK
Enclave PTS AT 18
CanH X2 Blue 27 pin 24 Blue DATA BCM, center console, right side C
CanL X2 Blue 27 pin 23 White DATA BCM, center console, right side C
Swc X2 Blue 27 pin 22 Green DATA BCM, center console, right side C
12V X1 White 26 pin 02 Red/Blue (+) BCM, center console, right side C
Ground X1 White 26 pin 01 Black (-) BCM, center console, right side C
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, center console, right side C
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, center console, right side C
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, center console, right side C
Encore PTS AT 17-19
CanH X2 Blue 27 pin 24 Blue DATA BCM, left of steering column A
CanL X2 Blue 27 pin 23 White DATA BCM, left of steering column A
Swc X2 Blue 27 pin 22 Green DATA BCM, left of steering column A
12V X1 White 26 pin 02 Red/Blue (+) BCM, left of steering column A
Ground X1 White 26 pin 01 Black (-) BCM, left of steering column A
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, left of steering column A
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, left of steering column A
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, left of steering column A
Envision PTS AT 17-20
CanH X2 Blue 27 pin 24 Blue DATA BCM, center console, right side C
CanL X2 Blue 27 pin 23 White DATA BCM, center console, right side C
Swc X2 Blue 27 pin 22 Green DATA BCM, center console, right side C
12V X1 White 26 pin 02 Red/Blue (+) BCM, center console, right side C
Ground X1 White 26 pin 01 Black (-) BCM, center console, right side C
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, center console, right side C
Immobilizer Data X3 Green 25 pin 02 Green/gray DATA BCM, center console, right side C
Parking Light X1 White 26 pin 22 Green (-) BCM, center console, right side C
LaCrosse PTS AT 10
CanH X2 Blue 27 pin 24 Tan/Black DATA BCM, left of steering column A
CanL X2 Blue 27 pin 23 Tan DATA BCM, left of steering column A
Swc X2 Blue 27 pin 22 DkGreen DATA BCM, left of steering column A
12V X1 White 26 pin 02 Red/Black (+) BCM, left of steering column A
Ground X1 White 26 pin 01 Black (-) BCM, left of steering column A
Brake Sense X2 Blue 27 pin 07 Yellow (+) BCM, left of steering column A
Immobilizer Data X3 Green 25 pin 02 LtBlue DATA BCM, left of steering column A
Parking Light X1 White 26 pin 22 LtBlue (-) BCM, left of steering column A
www.flashlogic.comAutomotive Data Solutions Inc. © 2022 OEMALRSGM8FLCANEN
PAGE 6 OF 34
• 20220310
DOC.: #79441

Patent No. US 8,856,780 CA 2759622
TYPE 1 - WIRE CHART - 2 OF 7
MAKE
MODEL
YEAR
WIRE
DESCRIPTION
CONNECTOR
NAME
CONNECTOR
COLOR
CONNECTOR
TYPE
POSITION
WIRE
COLOR
POLARITY
MODULE
LOCATION
COMPONENT
LOCATOR
BUICK
LaCrosse PTS AT 11-13
CanH X2 Blue 27 pin 24 Blue DATA BCM, left of steering column A
CanL X2 Blue 27 pin 23 White DATA BCM, left of steering column A
Swc X2 Blue 27 pin 22 Green DATA BCM, left of steering column A
12V X1 White 26 pin 02 Red/Black (+) BCM, left of steering column A
Ground X1 White 26 pin 01 Black (-) BCM, left of steering column A
Brake Sense X2 Blue 27 pin 07 Blue (+) BCM, left of steering column A
Immobilizer Data X3 Green 25 pin 02 LtGreen/Purple DATA BCM, left of steering column A
Parking Light X1 White 26 pin 22 LtGreen (-) BCM, left of steering column A
LaCrosse PTS AT 14
CanH X2 Blue 27 pin 24 Blue DATA BCM, left of steering column A
CanL X2 Blue 27 pin 23 White DATA BCM, left of steering column A
Swc X2 Blue 27 pin 22 LtGreen DATA BCM, left of steering column A
12V X1 White 26 pin 02 Red/Black (+) BCM, left of steering column A
Ground X1 White 26 pin 01 Black (-) BCM, left of steering column A
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, left of steering column A
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, left of steering column A
Parking Light X1 White 26 pin 22 LtGreen (-) BCM, left of steering column A
LaCrosse PTS AT 15-16
CanH X2 Blue 27 pin 24 Blue DATA BCM, left of steering column A
CanL X2 Blue 27 pin 23 White DATA BCM, left of steering column A
Swc X2 Blue 27 pin 22 DkGreen DATA BCM, left of steering column A
12V X1 White 26 pin 02 Red/Black (+) BCM, left of steering column A
Ground X1 White 26 pin 01 Black (-) BCM, left of steering column A
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, left of steering column A
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, left of steering column A
Parking Light X1 White 26 pin 22 Green (-) BCM, left of steering column A
LaCrosse PTS AT 17-19
CanH X2 Blue 27 pin 24 Blue DATA BCM, center console, right side C
CanL X2 Blue 27 pin 23 White DATA BCM, center console, right side C
Swc X2 Blue 27 pin 22 DkGreen DATA BCM, center console, right side C
12V X1 White 26 pin 02 Red/Blue (+) BCM, center console, right side C
Ground X1 White 26 pin 01 Black (-) BCM, center console, right side C
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, center console, right side C
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, center console, right side C
Parking Light X1 White 26 pin 22 Gray (-) BCM, center console, right side C
www.flashlogic.comAutomotive Data Solutions Inc. © 2022 OEMALRSGM8FLCANEN
PAGE 7 OF 34
• 20220310
DOC.: #79441

Patent No. US 8,856,780 CA 2759622
TYPE 1 - WIRE CHART - 3 OF 7
MAKE
MODEL
YEAR
WIRE
DESCRIPTION
CONNECTOR
NAME
CONNECTOR
COLOR
CONNECTOR
TYPE
POSITION
WIRE
COLOR
POLARITY
MODULE
LOCATION
COMPONENT
LOCATOR
BUICK
Regal PTS AT 13-17
CanH X2 Blue 27 pin 24 Blue DATA BCM, left of steering column A
CanL X2 Blue 27 pin 23 White DATA BCM, left of steering column A
Swc X2 Blue 27 pin 22 LtGreen DATA BCM, left of steering column A
12V X1 White 26 pin 02 Orange/Black (+) BCM, left of steering column A
Ground X1 White 26 pin 01 Black (-) BCM, left of steering column A
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, left of steering column A
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, left of steering column A
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, left of steering column A
CADILLAC
Verano PTS AT 12-17
CanH X2 Blue 27 pin 24 Blue DATA BCM, center console, right side C
CanL X2 Blue 27 pin 23 White DATA BCM, center console, right side C
Swc X2 Blue 27 pin 22 Green DATA BCM, center console, right side C
12V X1 White 26 pin 02 Red/Blue (+) BCM, center console, right side C
Ground X1 White 26 pin 01 Black (-) BCM, center console, right side C
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, center console, right side C
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, center console, right side C
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, center console, right side C
CT6 PTS AT 16-20
CanH X2 Blue 27 pin 24 Blue DATA BCM, above driver kick panel A
CanL X2 Blue 27 pin 23 White DATA BCM, above driver kick panel A
Swc X2 Blue 27 pin 22 LtGreen DATA BCM, above driver kick panel A
12V X1 White 26 pin 02 Red/Blue (+) BCM, above driver kick panel A
Ground X1 White 26 pin 01 Black (-) BCM, above driver kick panel A
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, above driver kick panel A
Immobilizer Data X3 Green 25 pin 02 Green/White DATA BCM, above driver kick panel A
Parking Light X1 White 26 pin 22 Green (-) BCM, above driver kick panel A
SRX PTS AT 11-12
CanH X2 Blue 27 pin 24 Tan/Black DATA BCM, left of steering column A
CanL X2 Blue 27 pin 23 Tan DATA BCM, left of steering column A
Swc X2 Blue 27 pin 22 DkGreen DATA BCM, left of steering column A
12V X1 White 26 pin 02 Red/White (+) BCM, left of steering column A
Ground X1 White 26 pin 01 Black/White (-) BCM, left of steering column A
Brake Sense X2 Blue 27 pin 07 Yellow (+) BCM, left of steering column A
Immobilizer Data X3 Green 25 pin 02 LtBlue DATA BCM, left of steering column A
Parking Light X1 White 26 pin 22 LtBlue (-) BCM, left of steering column A
www.flashlogic.comAutomotive Data Solutions Inc. © 2022 OEMALRSGM8FLCANEN
PAGE 8 OF 34
• 20220310
DOC.: #79441

Patent No. US 8,856,780 CA 2759622
TYPE 1 - WIRE CHART - 4 OF 7
MAKE
MODEL
YEAR
WIRE
DESCRIPTION
CONNECTOR
NAME
CONNECTOR
COLOR
CONNECTOR
TYPE
POSITION
WIRE
COLOR
POLARITY
MODULE
LOCATION
COMPONENT
LOCATOR
CADILLAC
SRX PTS AT 13-16
CanH X2 Blue 27 pin 24 Blue DATA BCM, left of steering column A
CanL X2 Blue 27 pin 23 White DATA BCM, left of steering column A
Swc X2 Blue 27 pin 22 LtGreen DATA BCM, left of steering column A
12V X1 White 26 pin 02 Red/Blue (+) BCM, left of steering column A
Ground X1 White 26 pin 01 Black/White (-) BCM, left of steering column A
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, left of steering column A
Immobilizer Data X3 Green 25 pin 02 LtGreen/Purple DATA BCM, left of steering column A
Parking Light X1 White 26 pin 22 LtGreen/Gray (-) BCM, left of steering column A
XT5 PTS AT 17-19
CanH X2 Blue 27 pin 24 Blue DATA BCM, center console, right side C
CanL X2 Blue 27 pin 23 White DATA BCM, center console, right side C
Swc X2 Blue 27 pin 22 Green DATA BCM, center console, right side C
12V X1 White 26 pin 02 Red/Blue (+) BCM, center console, right side C
Ground X1 White 26 pin 01 Black/White (-) BCM, center console, right side C
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, center console, right side C
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, center console, right side C
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, center console, right side C
XTS PTS AT 13-19
CanH X2 Blue 27 pin 24 Blue DATA BCM, left of steering column A
CanL X2 Blue 27 pin 23 White DATA BCM, left of steering column A
Swc X2 Blue 27 pin 22 LtGreen DATA BCM, left of steering column A
12V X1 White 26 pin 02 Red/Black (+) BCM, left of steering column A
Ground X1 White 26 pin 01 Black (-) BCM, left of steering column A
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, left of steering column A
Immobilizer Data X3 Green 25 pin 02 LtGreen/Purple DATA BCM, left of steering column A
Parking Light X1 White 26 pin 22 LtGreen/Gray (-) BCM, left of steering column A
CHEVROLET
Corvette PTS AT 14-19
CanH X2 Blue 27 pin 24 Blue DATA BCM, under passenger fl oorboard ~
CanL X2 Blue 27 pin 23 White DATA BCM, under passenger fl oorboard ~
Swc X2 Blue 27 pin 22 Green DATA BCM, under passenger fl oorboard ~
12V X1 White 26 pin 02 Red/LtBlue (+) BCM, under passenger fl oorboard ~
Ground X1 White 26 pin 01 Black (-) BCM, under passenger fl oorboard ~
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, under passenger fl oorboard ~
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, under passenger fl oorboard ~
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, under passenger fl oorboard ~
www.flashlogic.comAutomotive Data Solutions Inc. © 2022 OEMALRSGM8FLCANEN
PAGE 9 OF 34
• 20220310
DOC.: #79441

Patent No. US 8,856,780 CA 2759622
TYPE 1 - WIRE CHART - 5 OF 7
MAKE
MODEL
YEAR
WIRE
DESCRIPTION
CONNECTOR
NAME
CONNECTOR
COLOR
CONNECTOR
TYPE
POSITION
WIRE
COLOR
POLARITY
MODULE
LOCATION
COMPONENT
LOCATOR
CHEVROLET
Cruze PTS AT 13-15
CanH X2 Blue 27 pin 24 Blue DATA BCM, center console, right side C
CanL X2 Blue 27 pin 23 White DATA BCM, center console, right side C
Swc X2 Blue 27 pin 22 LtGreen DATA BCM, center console, right side C
12V X1 White 26 pin 02 Red/Green (+) BCM, center console, right side C
Ground X1 White 26 pin 01 Black (-) BCM, center console, right side C
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, center console, right side C
Immobilizer Data X3 Green 25 pin 02 LtGreen/Purple DATA BCM, center console, right side C
Parking Light X1 White 26 pin 22 LtGreen/Gray (-) BCM, center console, right side C
Equinox
PTS
AT
18-20
CanH X2 Blue 27 pin 24 Blue DATA BCM, center console, right side C
CanL X2 Blue 27 pin 23 White DATA BCM, center console, right side C
Swc X2 Blue 27 pin 22 LtGreen DATA BCM, center console, right side C
12V X1 White 26 pin 02 Red/Blue (+) BCM, center console, right side C
Ground X1 White 26 pin 01 Black (-) BCM, center console, right side C
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, center console, right side C
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, center console, right side C
Parking Light X1 White 26 pin 22 Green/GRay (-) BCM, center console, right side C
Impala PTS AT 14-20
CanH X2 Blue 27 pin 24 Blue DATA BCM, left of steering column A
CanL X2 Blue 27 pin 23 White DATA BCM, left of steering column A
Swc X2 Blue 27 pin 22 LtGreen DATA BCM, left of steering column A
12V X1 White 26 pin 02 Red/Black (+) BCM, left of steering column A
Ground X1 White 26 pin 01 Black (-) BCM, left of steering column A
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, left of steering column A
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, left of steering column A
Parking Light X1 White 26 pin 22 LtGreen (-) BCM, left of steering column A
Malibu PTS AT 13-15
CanH X2 Blue 27 pin 24 Blue DATA BCM, left of steering column A
CanL X2 Blue 27 pin 23 White DATA BCM, left of steering column A
Swc X2 Blue 27 pin 22 Green DATA BCM, left of steering column A
12V X1 White 26 pin 02 Red/Blue (+) BCM, left of steering column A
Ground X1 White 26 pin 01 Black (-) BCM, left of steering column A
Brake Sense X2 Blue 27 pin 07 Blue (+) BCM, left of steering column A
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, left of steering column A
Parking Light X1 White 26 pin 22 Gray (-) BCM, left of steering column A
www.flashlogic.comAutomotive Data Solutions Inc. © 2022 OEMALRSGM8FLCANEN
PAGE 10 OF 34
• 20220310
DOC.: #79441

Patent No. US 8,856,780 CA 2759622
TYPE 1 - WIRE CHART - 6 OF 7
MAKE
MODEL
YEAR
WIRE
DESCRIPTION
CONNECTOR
NAME
CONNECTOR
COLOR
CONNECTOR
TYPE
POSITION
WIRE
COLOR
POLARITY
MODULE
LOCATION
COMPONENT
LOCATOR
CHEVROLET
Sonic PTS AT 17-20
CanH X2 Blue 27 pin 24 Blue DATA BCM, left of steering column A
CanL X2 Blue 27 pin 23 White DATA BCM, left of steering column A
Swc X2 Blue 27 pin 22 Green DATA BCM, left of steering column A
12V X1 White 26 pin 02 Red/Yellow (+) BCM, left of steering column A
Ground X1 White 26 pin 01 Black (-) BCM, left of steering column A
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, left of steering column A
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, left of steering column A
Parking Light X1 White 26 pin 22 Gray/ Green (-) BCM, left of steering column A
Spark PTS AT 16-19
CanH X2 Blue 27 pin 24 Blue DATA BCM, left of steering column A
CanL X2 Blue 27 pin 23 White DATA BCM, left of steering column A
Swc X2 Blue 27 pin 22 Green DATA BCM, left of steering column A
12V X1 White 26 pin 02 Red/Yellow (+) BCM, left of steering column A
Ground X1 White 26 pin 01 Black (-) BCM, left of steering column A
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, left of steering column A
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, left of steering column A
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, left of steering column A
Traverse PTS AT 18
CanH X2 Blue 27 pin 24 Blue DATA BCM, center console, right side C
CanL X2 Blue 27 pin 23 White DATA BCM, center console, right side C
Swc X2 Blue 27 pin 22 Green DATA BCM, center console, right side C
12V X1 White 26 pin 02 Red/Blue (+) BCM, center console, right side C
Ground X1 White 26 pin 01 Black (-) BCM, center console, right side C
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, center console, right side C
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, center console, right side C
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, center console, right side C
GMC
Acadia PTS AT 17-19
CanH X2 Blue 27 pin 24 Blue DATA BCM, center console, right side C
CanL X2 Blue 27 pin 23 White DATA BCM, center console, right side C
Swc X2 Blue 27 pin 22 Green DATA BCM, center console, right side C
12V X1 White 26 pin 02 Red/Blue (+) BCM, center console, right side C
Ground X1 White 26 pin 01 Black (-) BCM, center console, right side C
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, center console, right side C
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, center console, right side C
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, center console, right side C
www.flashlogic.comAutomotive Data Solutions Inc. © 2022 OEMALRSGM8FLCANEN
PAGE 11 OF 34
• 20220310
DOC.: #79441

Patent No. US 8,856,780 CA 2759622
TYPE 1 - WIRE CHART - 7 OF 7
MAKE
MODEL
YEAR
WIRE
DESCRIPTION
CONNECTOR
NAME
CONNECTOR
COLOR
CONNECTOR
TYPE
POSITION
WIRE
COLOR
POLARITY
MODULE
LOCATION
COMPONENT
LOCATOR
GMC
Terrain PTS AT 18-20
CanH X2 Blue 27 pin 24 Blue DATA BCM, center console, right side C
CanL X2 Blue 27 pin 23 White DATA BCM, center console, right side C
Swc X2 Blue 27 pin 22 Green DATA BCM, center console, right side C
12V X1 White 26 pin 02 Red/Blue (+) BCM, center console, right side C
Ground X1 White 26 pin 01 Black (-) BCM, center console, right side C
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, center console, right side C
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, center console, right side C
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, center console, right side C
www.flashlogic.comAutomotive Data Solutions Inc. © 2022 OEMALRSGM8FLCANEN
PAGE 12 OF 34
• 20220310
DOC.: #79441

Patent No. US 8,856,780 CA 2759622
M6
M1
M2
M3
M4 M5 DATA
M1
M2
M3
M4
M5
M5
M6
10 11 12 13 14 15
16 17 18 19 20 21
22 23 24 25
1234
5 6 78
9
26 27
1011121314
1516 17181920
2122 23 24 25
1234567
8 9
10 11 12 13 14
15 16 17 18 19 20
21 22 23 24 25
123 4
5 6 7
8 9
26
X3
X2
X1
7.5A
1
1
OROR
WITHOUT A
COMPATIBLE
ACCESSORY
WITHOUT A
COMPATIBLE
ACCESSORY
WITH A COMPATIBLE
ACCESSORY.
IMPORTANT: SEE THE
COMPATIBLE ACCESSORIES
PAGE FOR DETAILS.
WITH A COMPATIBLE
ACCESSORY.
IMPORTANT: SEE THE
COMPATIBLE ACCESSORIES
PAGE FOR DETAILS.
COMPATIBLE
ACCESSORY
INSTALL THE SUPPLIED HOOD SWITCH IF
THE VEHICLE IS NOT EQUIPPED WITH ONE.
INSTALL THE SUPPLIED HOOD SWITCH IF
THE VEHICLE IS NOT EQUIPPED WITH ONE.
HOOD SWITCH
HOOD SWITCH
BLACK
X3 - GREEN
X1 - WHITE
X2 - BLUE

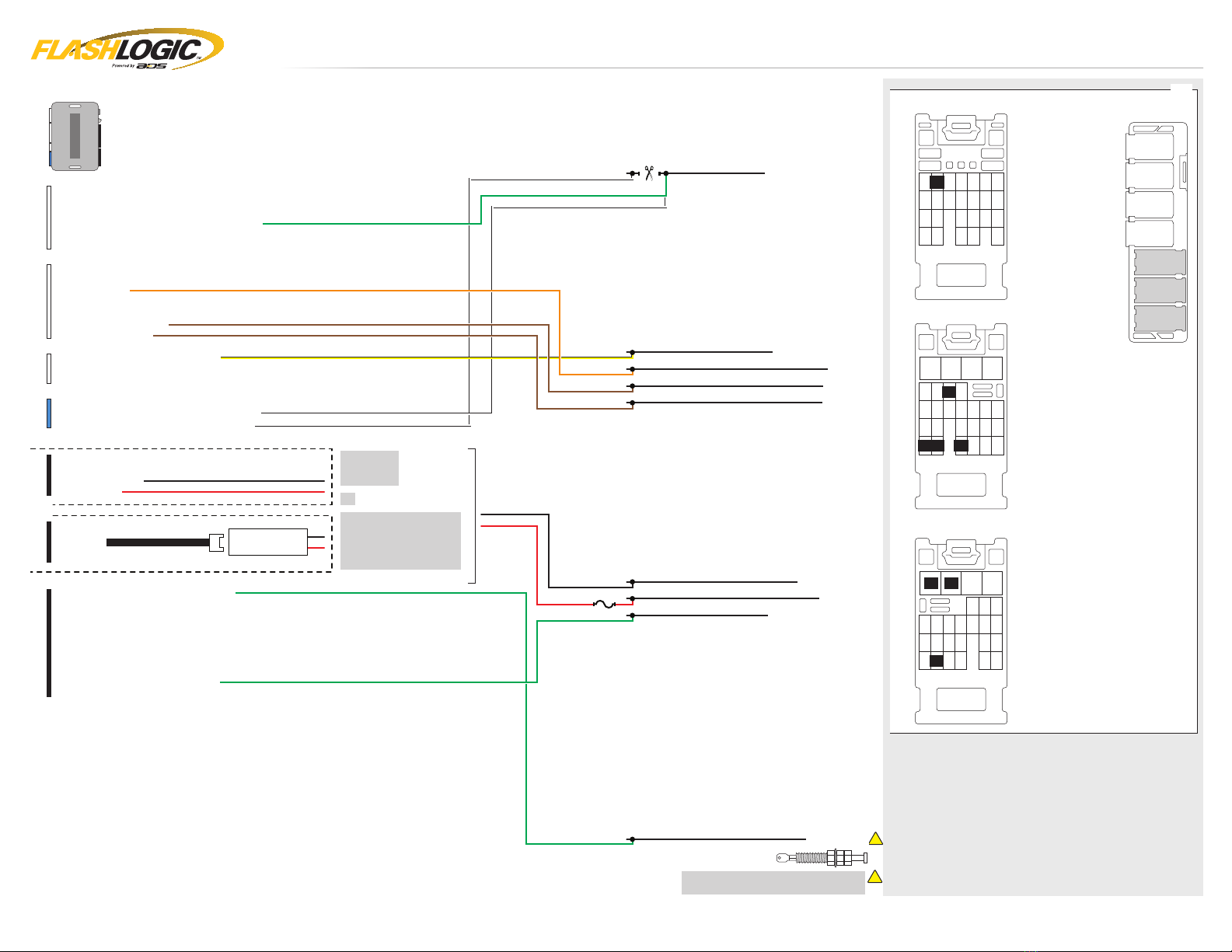

TYPE 1 - WIRING DIAGRAM - 1 OF 1
GRAY/YELLOW (NC)01 GRAY/YELLOW (NC)
02 GRAY/RED (NC)
GREEN/YELLOW (NC)03 GREEN/YELLOW (NC)
- IMMOBILIZER CONNECTOR SIDE04 GREEN/RED - IMMOBILIZER CONNECTOR SIDE
05 BLUE/YELLOW (NC)
06 BLUE/RED (NC)
01 PINK (NC)
PINK/BLACK (NC)
02 PINK/BLACK (NC)
03 ORANGE - SWC
05 ORANGE/BLACK (NC)
BROWN/YELLOW - CANL06 BROWN/YELLOW - CANL
WHITE/BLACK - IMMOBILIZER VEHICLE SIDE03 WHITE/BLACK - IMMOBILIZER VEHICLE SIDE
01 WHITE (NC)
BROWN/RED - CANH07 BROWN/RED - CANH
04 ORANGE/WHITE (NC)
03 RED/WHITE (NC)
02 BLUE/BLACK (NC)
04 BROWN (NC)
06 PURPLE/BLACK (NC)
05 PURPLE/YELLOW (NC)
WHITE
07 WHITE (NC)
08 BLACK/WHITE (NC)
10 PURPLE/WHITE (NC)
02 YELLOW/RED (NC)
03 YELLOW/BLACK (NC)
01 YELLOW - BRAKE SENSE (+) OUTPUT
CANL - 23
SWC - 22
IMMOBILIZER DATA - 02
CANH - 24
BRAKE SENSE (+) - 07
02 WHITE/RED - IMMOBILIZER CONNECTOR SIDE02 WHITE/RED - IMMOBILIZER CONNECTOR SIDE
GREEN09 GREEN - PARKING LIGHT (-) OUTPUT
PARKING LIGHT (-) - 22
BCM
01 GREEN/BLACK- HOOD STATUS (-) INPUT
DATA CABLE
02 WHITE (NC)
03 BLACK - GROUND
04 RED - 12V (+)
01 BLUE/WHITE (NC)
12V (+) - 02
GROUND (-) - 01
www.flashlogic.comAutomotive Data Solutions Inc. © 2022 OEMALRSGM8FLCANEN
PAGE 13 OF 34
• 20220310
DOC.: #79441

Patent No. US 8,856,780 CA 2759622
TYPE 2 - WIRE CHART - 1 OF 2
MAKE
MODEL
YEAR
WIRE
DESCRIPTION
CONNECTOR
NAME
CONNECTOR
COLOR
CONNECTOR
TYPE
POSITION
WIRE
COLOR
POLARITY
MODULE
LOCATION
COMPONENT
LOCATOR
CADILLAC
ATS PTS AT 13-19
CanH X1 White 26 pin 25 Blue DATA BCM, behind glove box B
CanL X1 White 26 pin 24 White DATA BCM, behind glove box B
Swc X7 Gray 26 pin 23 Green DATA BCM, behind glove box B
12V X1 White 26 pin 02 Red/Blue (+) BCM, behind glove box B
Ground X1 White 26 pin 01 Black (-) BCM, behind glove box B
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, behind glove box B
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, behind glove box B
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, behind glove box B
CTS Sedan PTS AT 14-19
CanH X1 White 26 pin 25 Blue DATA BCM, left of steering column A
CanL X1 White 26 pin 24 White DATA BCM, left of steering column A
Swc X7 Gray 26 pin 23 Green DATA BCM, left of steering column A
12V X1 White 26 pin 02 Red/Blue (+) BCM, left of steering column A
Ground X1 White 26 pin 01 Black (-) BCM, left of steering column A
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, left of steering column A
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, left of steering column A
Parking Light X1 White 26 pin 22 Gray or Green/Gray (-) BCM, left of steering column A
Escalade PTS AT 15-20
CanH X1 White 26 pin 25 Blue DATA BCM, left of steering column A
CanL X1 White 26 pin 24 White DATA BCM, left of steering column A
Swc X7 Gray 26 pin 23 Green DATA BCM, left of steering column A
12V X1 White 26 pin 02 Red/Blue (+) BCM, left of steering column A
Ground X1 White 26 pin 01 Black (-) BCM, left of steering column A
Brake Sense X2 Blue 27 pin 07 White/LtGreen (+) BCM, left of steering column A
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, left of steering column A
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, left of steering column A
CHEVROLET
Camaro PTS AT 16-21
CanH X1 White 26 pin 25 Blue DATA BCM, left of steering column A
CanL X1 White 26 pin 24 White DATA BCM, left of steering column A
Swc X7 Gray 26 pin 23 Green DATA BCM, left of steering column A
12V X1 White 26 pin 02 Red/Blue (+) BCM, left of steering column A
Ground X1 White 26 pin 01 Black (-) BCM, left of steering column A
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, left of steering column A
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, left of steering column A
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, left of steering column A
www.flashlogic.comAutomotive Data Solutions Inc. © 2022 OEMALRSGM8FLCANEN
PAGE 14 OF 34
• 20220310
DOC.: #79441

Patent No. US 8,856,780 CA 2759622
TYPE 2 - WIRE CHART - 2 OF 2
MAKE
MODEL
YEAR
WIRE
DESCRIPTION
CONNECTOR
NAME
CONNECTOR
COLOR
CONNECTOR
TYPE
POSITION
WIRE
COLOR
POLARITY
MODULE
LOCATION
COMPONENT
LOCATOR
CHEVROLET
Suburban PTS AT 15-20
CanH X1 White 26 pin 25 Blue DATA BCM, left of steering column A
CanL X1 White 26 pin 24 White DATA BCM, left of steering column A
Swc X7 Gray 26 pin 23 Green DATA BCM, left of steering column A
12V X1 White 26 pin 02 Red/Blue (+) BCM, left of steering column A
Ground X1 White 26 pin 01 Black (-) BCM, left of steering column A
Brake Sense X2 Blue 27 pin 07 White/LtGreen (+) BCM, left of steering column A
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, left of steering column A
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, left of steering column A
Tahoe PTS AT 15-20
CanH X1 White 26 pin 25 Blue DATA BCM, left of steering column A
CanL X1 White 26 pin 24 White DATA BCM, left of steering column A
Swc X7 Gray 26 pin 23 Green DATA BCM, left of steering column A
12V X1 White 26 pin 02 Red/Blue (+) BCM, left of steering column A
Ground X1 White 26 pin 01 Black (-) BCM, left of steering column A
Brake Sense X2 Blue 27 pin 07 White/LtGreen (+) BCM, left of steering column A
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, left of steering column A
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, left of steering column A
GMC
Yukon PTS AT 15-20
CanH X1 White 26 pin 25 Blue DATA BCM, left of steering column A
CanL X1 White 26 pin 24 White DATA BCM, left of steering column A
Swc X7 Gray 26 pin 23 Green DATA BCM, left of steering column A
12V X1 White 26 pin 02 Red/Blue (+) BCM, left of steering column A
Ground X1 White 26 pin 01 Black (-) BCM, left of steering column A
Brake Sense X2 Blue 27 pin 07 White/LtGreen (+) BCM, left of steering column A
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, left of steering column A
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, left of steering column A
www.flashlogic.comAutomotive Data Solutions Inc. © 2022 OEMALRSGM8FLCANEN
PAGE 15 OF 34
• 20220310
DOC.: #79441

Patent No. US 8,856,780 CA 2759622
M6
M1
M2
M3
M4 M5 DATA
M1
M2
M3
M4
M5
M5
M6
7.5A
1
1
10 11 12 13 14 15
16 17 18 19 20 21
22 23 24 25
1234
5 6 78
9
26 27
10 11 12 13 14
15 16 17 18 19 20
21 22 23 24 25
1234567
8 9
10 11 12 13 14
15 16 17 18 19 20
21 22 23 24 25
123 4
5 6 7
8 9
26
X3
X7
X2
X1
10 11 12 13 14 15 16
17 18 19 20 21
22 23 24 25
1234
5678 9
26
OROR
WITHOUT A
COMPATIBLE
ACCESSORY
WITHOUT A
COMPATIBLE
ACCESSORY
WITH A COMPATIBLE
ACCESSORY.
IMPORTANT: SEE THE
COMPATIBLE ACCESSORIES
PAGE FOR DETAILS.
WITH A COMPATIBLE
ACCESSORY.
IMPORTANT: SEE THE
COMPATIBLE ACCESSORIES
PAGE FOR DETAILS.
COMPATIBLE
ACCESSORY
INSTALL THE SUPPLIED HOOD SWITCH IF
THE VEHICLE IS NOT EQUIPPED WITH ONE.
INSTALL THE SUPPLIED HOOD SWITCH IF
THE VEHICLE IS NOT EQUIPPED WITH ONE.
HOOD SWITCH
HOOD SWITCH

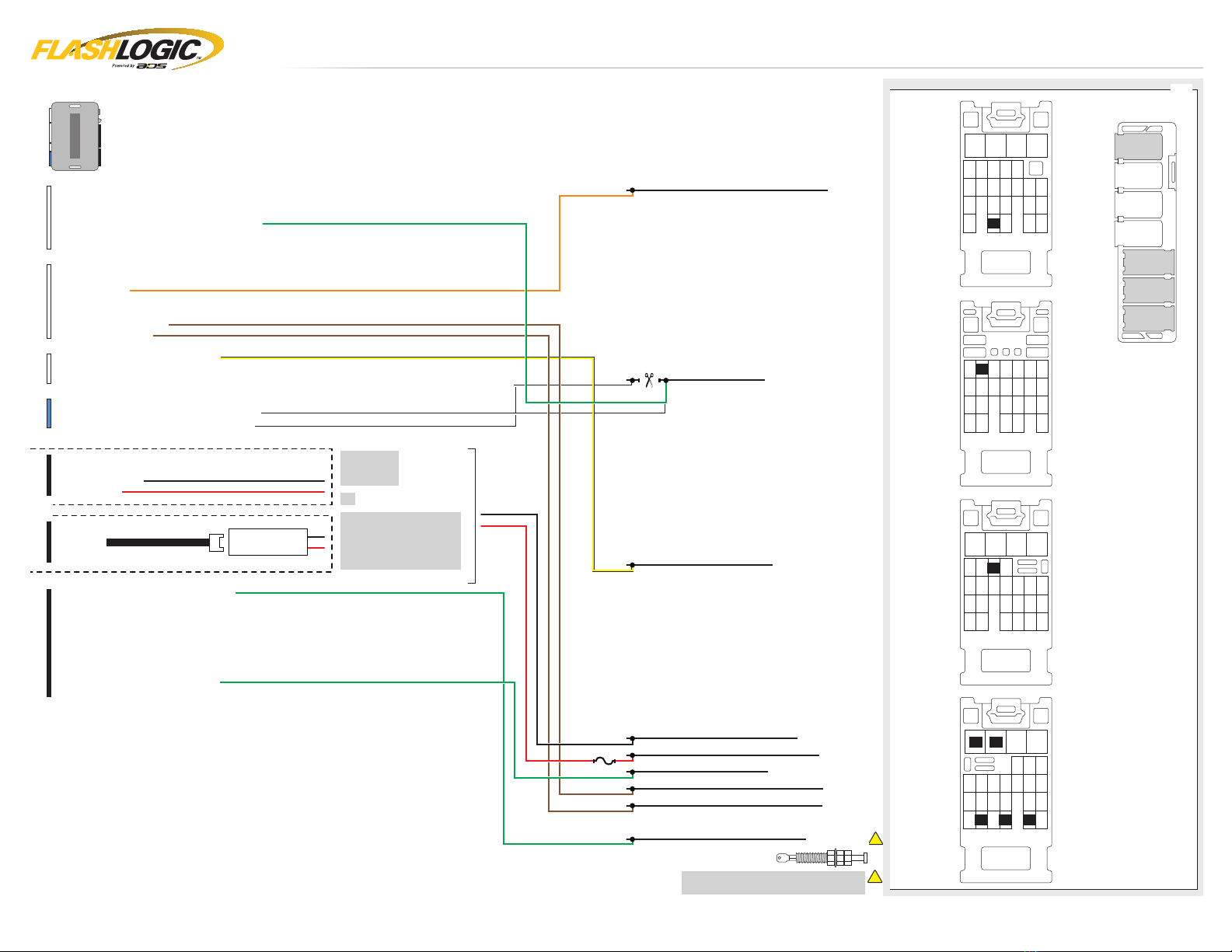

TYPE 2 - WIRING DIAGRAM - 1 OF 1
GRAY/YELLOW (NC)01 GRAY/YELLOW (NC)
02 GRAY/RED (NC)
GREEN/YELLOW (NC)03 GREEN/YELLOW (NC)
- IMMOBILIZER CONNECTOR SIDE04 GREEN/RED - IMMOBILIZER CONNECTOR SIDE
05 BLUE/YELLOW (NC)
06 BLUE/RED (NC)
01 PINK (NC)
PINK/BLACK (NC)
02 PINK/BLACK (NC)
03 ORANGE - SWC
05 ORANGE/BLACK (NC)
BROWN/YELLOW - CANL06 BROWN/YELLOW - CANL
WHITE/BLACK - IMMOBILIZER VEHICLE SIDE03 WHITE/BLACK - IMMOBILIZER VEHICLE SIDE
01 WHITE (NC)
BROWN/RED - CANH07 BROWN/RED - CANH
04 ORANGE/WHITE (NC)
03 RED/WHITE (NC)
02 BLUE/BLACK (NC)
04 BROWN (NC)
06 PURPLE/BLACK (NC)
05 PURPLE/YELLOW (NC)
WHITE
07 WHITE (NC)
08 BLACK/WHITE (NC)
10 PURPLE/WHITE (NC)
02 YELLOW/RED (NC)
03 YELLOW/BLACK (NC)
01 YELLOW - BRAKE SENSE (+) OUTPUT
CANL - 24
SWC - 23
IMMOBILIZER DATA - 02
CANH - 25
BRAKE SENSE (+) - 07
02 WHITE/RED - IMMOBILIZER CONNECTOR SIDE02 WHITE/RED - IMMOBILIZER CONNECTOR SIDE
GREEN09 GREEN - PARKING LIGHT (-) OUTPUT
PARKING LIGHT (-) - 22
BCM
01 GREEN/BLACK- HOOD STATUS (-) INPUT
DATA CABLE
02 WHITE (NC)
03 BLACK - GROUND
04 RED - 12V (+)
01 BLUE/WHITE (NC)
12V (+) - 02
GROUND (-) - 01
BLACK
X3 - GREEN
X1 - WHITE
X2 - BLUE
X7 - GRAY
www.flashlogic.comAutomotive Data Solutions Inc. © 2022 OEMALRSGM8FLCANEN
PAGE 16 OF 34
• 20220310
DOC.: #79441

Patent No. US 8,856,780 CA 2759622
TYPE 3 - WIRE CHART - 1 OF 6
MAKE
MODEL
YEAR
WIRE
DESCRIPTION
CONNECTOR
NAME
CONNECTOR
COLOR
CONNECTOR
TYPE
POSITION
WIRE
COLOR
POLARITY
MODULE
LOCATION
COMPONENT
LOCATOR
BUICK
Enclave PTS AT 19-21
CanH X1 White 26 pin 25 Blue DATA BCM, center console, right side C
CanL X1 White 26 pin 24 White DATA BCM, center console, right side C
Swc X2 Blue 27 pin 22 Green DATA BCM, center console, right side C
12V X2 Blue 27 pin 01 Red/Blue (+) BCM, center console, right side C
Ground X2 Blue 27 pin 02 Black/White (-) BCM, center console, right side C
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, center console, right side C
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, center console, right side C
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, center console, right side C
Encore PTS AT 20-22
CanH X1 White 26 pin 25 Blue DATA BCM, left of steering column A
CanL X1 White 26 pin 24 White DATA BCM, left of steering column A
Swc X2 Blue 27 pin 22 Green DATA BCM, left of steering column A
12V X2 Blue 27 pin 01 Red/Green (+) BCM, left of steering column A
Ground X2 Blue 27 pin 02 Black/White (-) BCM, left of steering column A
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, left of steering column A
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, left of steering column A
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, left of steering column A
Encore GX PTS AT 20-22
CanH X1 White 26 pin 25 Blue DATA BCM, center console, left side ~
CanL X1 White 26 pin 24 White DATA BCM, center console, left side ~
Swc X2 Blue 27 pin 22 Green DATA BCM, center console, left side ~
12V X2 Blue 27 pin 01 Red/Green (+) BCM, center console, left side ~
Ground X2 Blue 27 pin 02 Black (-) BCM, center console, left side ~
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, center console, left side ~
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, center console, left side ~
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, center console, left side ~
Regal PTS AT 18-20
CanH X1 Blue 26 pin 25 Blue DATA BCM, center console, right side C
CanL X1 Blue 26 pin 24 White DATA BCM, center console, right side C
Swc X2 Blue 27 pin 22 Green DATA BCM, center console, right side C
12V X2 Blue 27 pin 01 Red/Brown (+) BCM, center console, right side C
Ground X2 Blue 27 pin 02 Black /White (-) BCM, center console, right side C
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, center console, right side C
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, center console, right side C
Parking Light X1 White 26 pin 22 Gray (-) BCM, center console, right side C
www.flashlogic.comAutomotive Data Solutions Inc. © 2022 OEMALRSGM8FLCANEN
PAGE 17 OF 34
• 20220310
DOC.: #79441

Patent No. US 8,856,780 CA 2759622
TYPE 3 - WIRE CHART - 2 OF 6
MAKE
MODEL
YEAR
WIRE
DESCRIPTION
CONNECTOR
NAME
CONNECTOR
COLOR
CONNECTOR
TYPE
POSITION
WIRE
COLOR
POLARITY
MODULE
LOCATION
COMPONENT
LOCATOR
CADILLAC
XT4 PTS AT 19-21
CanH X1 Blue 26 pin 25 Blue DATA BCM, center console, right side C
CanL X1 Blue 26 pin 24 White DATA BCM, center console, right side C
Swc X2 Blue 27 pin 22 Green DATA BCM, center console, right side C
12V X2 Blue 27 pin 01 Red/Brown (+) BCM, center console, right side C
Ground X2 Blue 27 pin 02 Black/White (-) BCM, center console, right side C
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, center console, right side C
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, center console, right side C
Parking Light X1 White 26 pin 22 Gray (-) BCM, center console, right side C
XT5 PTS AT 20-22
CanH X1 Blue 26 pin 25 Blue DATA BCM, center console, right side C
CanL X1 Blue 26 pin 24 White DATA BCM, center console, right side C
Swc X2 Blue 27 pin 22 Green DATA BCM, center console, right side C
12V X2 Blue 27 pin 01 Red/White (+) BCM, center console, right side C
Ground X2 Blue 27 pin 02 Black/White (-) BCM, center console, right side C
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, center console, right side C
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, center console, right side C
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, center console, right side C
XT6 PTS AT 20-21
CanH X1 Blue 26 pin 25 Blue DATA BCM, center console, right side C
CanL X1 Blue 26 pin 24 White DATA BCM, center console, right side C
Swc X2 Blue 27 pin 22 Green DATA BCM, center console, right side C
12V X2 Blue 27 pin 01 Red/White (+) BCM, center console, right side C
Ground X2 Blue 27 pin 02 Black/White (-) BCM, center console, right side C
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, center console, right side C
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, center console, right side C
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, center console, right side C
CHEVROLET
Blazer PTS AT 19-22
CanH X1 White 26 pin 25 Blue DATA BCM, center console, right side C
CanL X1 White 26 pin 24 White DATA BCM, center console, right side C
Swc X2 Blue 27 pin 22 Green DATA BCM, center console, right side C
12V X2 Blue 27 pin 01 Red/White (+) BCM, center console, right side C
Ground X2 Blue 27 pin 02 Black (-) BCM, center console, right side C
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, center console, right side C
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, center console, right side C
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, center console, right side C
www.flashlogic.comAutomotive Data Solutions Inc. © 2022 OEMALRSGM8FLCANEN
PAGE 18 OF 34
• 20220310
DOC.: #79441

Patent No. US 8,856,780 CA 2759622
TYPE 3 - WIRE CHART - 3 OF 6
MAKE
MODEL
YEAR
WIRE
DESCRIPTION
CONNECTOR
NAME
CONNECTOR
COLOR
CONNECTOR
TYPE
POSITION
WIRE
COLOR
POLARITY
MODULE
LOCATION
COMPONENT
LOCATOR
CHEVROLET
Cruze PTS AT 16-19
CanH X1 White 26 pin 25 Blue DATA BCM, above driver kick panel D
CanL X1 White 26 pin 24 White DATA BCM, above driver kick panel D
Swc X2 Blue 27 pin 22 Green DATA BCM, above driver kick panel D
12V X2 Blue 27 pin 01 Red/Yellow (+) BCM, above driver kick panel D
Ground X2 Blue 27 pin 02 Black (-) BCM, above driver kick panel D
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, above driver kick panel D
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, above driver kick panel D
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, above driver kick panel D
Equinox PTS AT 21-22
CanH X1 White 26 pin 25 Blue DATA BCM, center console, right side C
CanL X1 White 26 pin 24 White DATA BCM, center console, right side C
Swc X2 Blue 27 pin 22 LtGreen DATA BCM, center console, right side C
12V X2 Blue 27 pin 01 Gray/Brown or Red/Gray (+) BCM, center console, right side C
Ground X2 Blue 27 pin 02 Black (-) BCM, center console, right side C
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, center console, right side C
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, center console, right side C
Parking Light X1 White 26 pin 22 Greent/Gray (-) BCM, center console, right side C
Malibu PTS AT 16-21
CanH X1 White 26 pin 25 Blue DATA BCM, center console, right side C
CanL X1 White 26 pin 24 White DATA BCM, center console, right side C
Swc X2 Blue 27 pin 22 Green DATA BCM, center console, right side C
12V X2 Blue 27 pin 01 Red/Brown (+) BCM, center console, right side C
Ground X2 Blue 27 pin 02 Black (-) BCM, center console, right side C
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, center console, right side C
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, center console, right side C
Parking Light X1 White 26 pin 22 Gray (-) BCM, center console, right side C
Silverado 1500
PTS AT 19-22
CanH X1 White 26 pin 25 Blue DATA BCM, above driver kick panel D
CanL X1 White 26 pin 24 White DATA BCM, above driver kick panel D
Swc X2 Blue 27 pin 22 Green DATA BCM, above driver kick panel D
12V X2 Blue 27 pin 01 Red/White (+) BCM, above driver kick panel D
Ground X2 Blue 27 pin 02 Black (-) BCM, above driver kick panel D
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, above driver kick panel D
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, above driver kick panel D
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, above driver kick panel D
www.flashlogic.comAutomotive Data Solutions Inc. © 2022 OEMALRSGM8FLCANEN
PAGE 19 OF 34
• 20220310
DOC.: #79441

Patent No. US 8,856,780 CA 2759622
TYPE 3 - WIRE CHART - 4 OF 6
MAKE
MODEL
YEAR
WIRE
DESCRIPTION
CONNECTOR
NAME
CONNECTOR
COLOR
CONNECTOR
TYPE
POSITION
WIRE
COLOR
POLARITY
MODULE
LOCATION
COMPONENT
LOCATOR
CHEVROLET
Silverado
2500 / 3500
PTS AT
20-22
CanH X1 White 26 pin 25 Blue DATA BCM, above driver kick panel D
CanL X1 White 26 pin 24 White DATA BCM, above driver kick panel D
Swc X2 Blue 27 pin 22 Green DATA BCM, above driver kick panel D
12V X2 Blue 27 pin 01 Red/White (+) BCM, above driver kick panel D
Ground X2 Blue 27 pin 02 Black (-) BCM, above driver kick panel D
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, above driver kick panel D
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, above driver kick panel D
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, above driver kick panel D
Spark PTS AT 20-22
CanH X1 White 26 pin 25 Blue DATA BCM, left of steering column A
CanL X1 White 26 pin 24 White DATA BCM, left of steering column A
Swc X2 Blue 27 pin 22 Green DATA BCM, left of steering column A
12V X2 Blue 27 pin 01 Red/White (+) BCM, left of steering column A
Ground X2 Blue 27 pin 02 Black (-) BCM, left of steering column A
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, left of steering column A
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, left of steering column A
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, left of steering column A
Trailblazer PTS AT 21-22
CanH X1 White 26 pin 25 Blue DATA BCM, center console, left side ~
CanL X1 White 26 pin 24 White DATA BCM, center console, left side ~
Swc X2 Blue 27 pin 22 Green DATA BCM, center console, left side ~
12V X2 Blue 27 pin 01 Red/Green (+) BCM, center console, left side ~
Ground X2 Blue 27 pin 02 Black (-) BCM, center console, left side ~
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, center console, left side ~
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, center console, left side ~
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, center console, left side ~
Traverse PTS AT 19-22
CanH X1 White 26 pin 25 Blue DATA BCM, center console, right side C
CanL X1 White 26 pin 24 White DATA BCM, center console, right side C
Swc X2 Blue 27 pin 22 Green DATA BCM, center console, right side C
12V X2 Blue 27 pin 01 Red/White (+) BCM, center console, right side C
Ground X2 Blue 27 pin 02 Black/White (-) BCM, center console, right side C
Brake Sense X2 Blue 27 pin 07 Blue/Yellow (+) BCM, center console, right side C
Immobilizer Data X3 Green 25 pin 02 Green/Purple DATA BCM, center console, right side C
Parking Light X1 White 26 pin 22 Green/Gray (-) BCM, center console, right side C
www.flashlogic.comAutomotive Data Solutions Inc. © 2022 OEMALRSGM8FLCANEN
PAGE 20 OF 34
• 20220310
DOC.: #79441
Table of contents
Other ADS Automobile Accessories manuals
Popular Automobile Accessories manuals by other brands

STO N SHO
STO N SHO SNS 69 Installation procedures

Hollywood Racks
Hollywood Racks Road Runner 5 Bike Hitch Rack Assembly and installation instructions

Prorack
Prorack K1016 Fitting Instructions for Basic Carrier

Hayman Reese
Hayman Reese 02876R installation instructions

Front Runner
Front Runner RRAC119 quick start guide

Safe Fleet
Safe Fleet Prime Design PBR 6001 Assembly instructions
