AEG ETV DVD 4549 LCD User manual

Bedienungsanleitung/Garantie
Instruction Manual
DVD Car Cinema
DVD Car Cinema
DVD 4549 LCD

Deutsch
Inhalt
Übersicht der Bedienelemente..............................Seite 3
Bedienungsanleitung ..............................................Seite 4
Technische Daten .....................................................Seite 5
Garantiebedingungen .............................................Seite 33
Garantieabwicklung.................................................Seite 34
English
Contents
Overview of the components................................Page 3
User Manual ..............................................................Page 38
Technical Specications .........................................Page 39
Übersicht der Bedienelemente
3
Inhalt 2

Overview of the Components

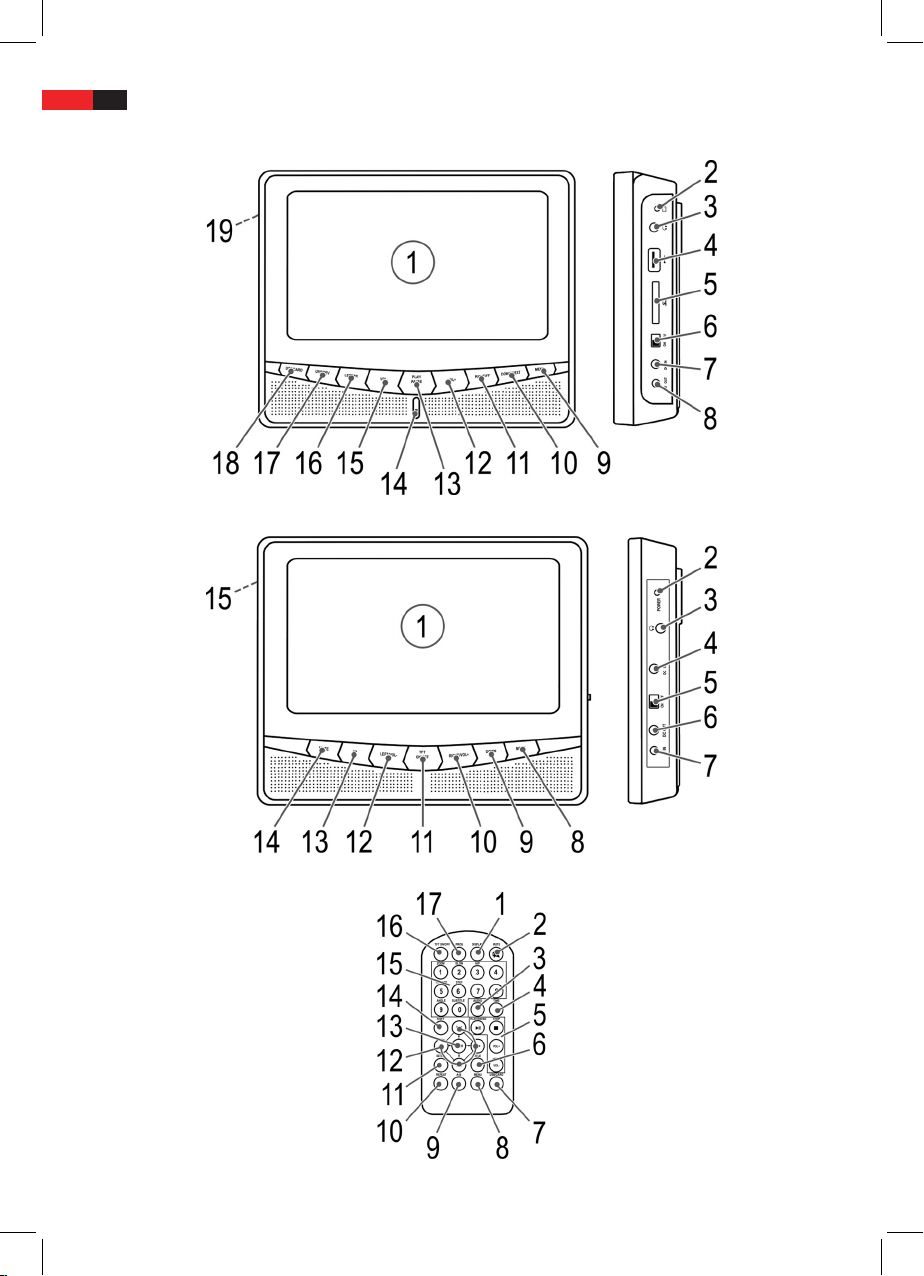

Abb./Fig. 1 (DVD Monitor)
Abb./Fig. 2 (LCD Monitor)
Übersicht der Bedienelemente
3
Inhalt 2
Abb./Fig. 3

Deutsch
4
Geräteteile (DVD Monitor) (Abb. 1)
1 TFT Display
2 „ “ Betriebs-/Batterielade-Indikator
3 Kopfhöreranschluss
4 USB-Anschluss
5 SD/MS/MMC Kartenleser-Anschluss
6 Ein-/Aus-Schalter (ON/OFF)
7 DC IN Buchse
8 AV OUT Buchse
9 Taste „Menü“ (MENU)
10 Taste „Runter/Vorwärts“ (DOWN/NEXT)
11 Taste „Rechts/Suchlauf vorwärts“ (RIGHT/FF)
12 Taste „Lautstärke anheben“ (VOL+)
13 Taste „Wiedergabe/Pause“ (PLAY/PAUSE)
14 IR Sensor für die Fernbedienung
15 Taste „Lautstärke absenken“ (VOL-)
16 Taste „Links/Suchlauf rückwärts“ (LEFT/FR)
17 Taste „Hoch/Rückwärts“ (UP/PREV)
18 Taste „Funktion“ (CARD/USB)
19 Klammern für die Kopfstützenbefestigung
Geräteteile (LCD Monitor) (Abb. 2)
1 TFT Display
2 Betriebs-Indikator (POWER)
3 Kopfhöreranschluss
4 DC IN 9 Buchse
5 Ein-/Aus-Schalter (ON/OFF)
6 DC OUT Buchse
7 AV IN Buchse
8 Taste „Menü“ (MENU)
9 Taste „Runter“ (DOWN)
10 Taste „Rechts/Lautstärke anheben“ (RIGHT/VOL+)
11 Taste „Bildschirm ein-/aus“ (TFT ON/OFF)
12 Taste „Links/Lautstärke absenken“ (LEFT/VOL-)
13 Taste „Hoch“ (UP)
14 Taste „Stumm“ (MUTE)
15 Klammern für die Kopfstützenbefestigung
Fernbedienung (Abb. 3)
1 DISPLAY: Wiedergabestatus auf Bildschirm anzeigen.
2 MUTE: Stummschalten.
3 AUDIO: Audio-Einstellungen verändern.
4 TIME: Passage der CD/DVD direkt ansteuern.
5 PLAY/PAUSE: Die Wiedergabe starten. Bild
anhalten. Film weiter abspielen mit der Taste
„PLAY/PAUSE“.
STOP: Wiedergabe stoppen.
VOL+/VOL-: Lautstärke anheben/vermindern.
6 TITLE: Titelmenü der DVD anzeigen.
7 USB/CARD: Zur Auswahl zwischen DVD, USB und
CARD.
8 MENU: Hauptmenü der DVD/VCD anzeigen.
9 A-B: Auswahl der zu wiederholenden Passage.
10 REPEAT: Titel, Kapitel, etc. wiederholen.
11 SETUP: Setup-Menü starten.
12 Richtungstasten: Navigation im Bildschirmmenü.
: Sprung zum vorherigen Kapitel oder Lied.
: Sprung zum nächsten Kapitel oder Lied.
: Schnellvorlauf.
: Schnellrücklauf.
13 ENTER: Die Eingabe bestätigen.
14 SHIFT: Zum Umschalten der Zierntasten (1, 2, 3,
5, 6, 9 und 0) auf die Sonderfunktionen.
15 Zierntasten: Direkte Anwahl der Kapitel oder
Lied-Nummer.
1/ ZOOM: Ein- oder Auszoomen.
2/ SLOW: Zeitlupe. Film weiter abspielen mit der
Taste PLAY/PAUSE.
3/ N/P: AUTO/NTSC/PAL Farbnormumschaltung.
5/ TV MODE: Umschaltung der Bildschirmformate.
6/ STEP: Bild anhalten. Erneuter Druck zeigt das
nächste Bild. Film weiter abspielen mit der Taste
PLAY/PAUSE.
9/ ANGLE: Bildwinkel auswählen.
0/ SUBTITLE: Untertitel anzeigen/ausblenden.
16 TFT ON/OFF: TFT Bildschirm aus-/einschalten.
17 PROG: Playlist aufrufen.

Deutsch 5
Technische Daten Geräteart DVD Car Cinema
Modell DVD 4549 LCD
Stromversorgung AC 100-240V, 50/60 Hz
DC 9V, 2A
Leistung <20 W
Abmessungen (B x H x T) DVD Monitor: 194mm x 156mm x 43mm
TFT Monitor: 192mm x 156mm x 26mm
Gewicht DVD Monitor: 0,64 kg
TFT Monitor: 0,33 kg
Laser Halbleiter-Laser
Signal PAL/NTSC
Signal-Rauschabstand >=90 dB
Video-Ausgang 1,0 V (P-P) 75 Ω
Analoger Audio-Ausgang 1,0 V (rms)
Betriebsumgebung 0°C bis 40°C, ebener Untergrund
Kompatible Medien DVD-Video (DVD Disc, DVD±R/RW)
■
MPEG-4 Video (von CD/DVD Disc,■
DVD±R/RW, CD-R/RW)
Audio CD (von CD Disc, CD-R/RW)
■
Video CD (von CD Disc, CD-R/RW)■
MP3 les (von CD/DVD Disc, DVD±R/RW,■
CD-R/RW)
Regionalcode 2 (= Europa, Grönland, Südafrika, Ägypten
und Naher Osten, Japan)
Zubehör Strom-/AV-Verbindungskabel, Fernbedie-
nung, Kabel für die Stromversorgung am
Fahrzeug Zigarettenanzünder, Befestigungs-
gurte
Inhaltsverzeichnis Geräteteile.............................................................................................................. 4
Fernbedienung .....................................................................................................4
Technische Daten ................................................................................................5
Sicherheitshinweise ............................................................................................7
Aufstellen und Anschließen.............................................................................. 9
Inbetriebnahme .................................................................................................10
Stromversorgung................................................................................................ 11
Austausch der Sicherung beim 12V Adapter.............................................13
Geräteanschlüsse................................................................................................13
Geräte einschalten .............................................................................................14
Anschließen an andere Ausstattungen........................................................14
LCD Monitor - Bildschirmeinstellungen verändern.................................15
Über den DVD-Player .......................................................................................15
Medien wiedergeben.........................................................................................16
Im Dateimodus arbeiten...................................................................................21
Voreinstellungen ändern..................................................................................24

Deutsch
6
Fehlerbehebung ..................................................................................................31
Entsorgung ...........................................................................................................32
Garantiebedingungen .......................................................................................33
Garantieabwicklung...........................................................................................34
Konformitätserklärung .....................................................................................35
OSD Menü-Übersicht ........................................................................................36
Vielen Dank! Es freut uns, dass Sie sich für den DVD Car Cinema DVD 4549 LCD
entschieden haben!
Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für
den Kauf!
Symbole in dieser Bedienungsan-
leitung
Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet.
Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am
Gerät zu vermeiden:
WARNING:
Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungs-
risiken auf.
ACHTUNG:
Weist auf mögliche Gefährdungen für das Gerät oder andere
Gegenstände hin.
HINWEIS:
Hebt Tipps und Informationen für Sie hervor.
Herstelleranschrift ETV
Elektro-technische Vertriebsgesellschaft mbH
Industriering Ost 40
47906 Kempen
Telefon: + 49 2152 2006 666
Mail: [e-mail]
Im Zuge ständiger Produktverbesserungen behalten wir uns technische
und gestalterische Änderungen vor.

Deutsch 7
Sicherheitshinweise
Bedienungsanleitung Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das
Gerät verwenden.
Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte
weitergeben, geben Sie auch die Bedienungsanleitung mit.
Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen
oder Schäden am Gerät führen.
Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsan-
leitung entstehen, übernehmen wir keine Haftung.
Das Gerät darf nur im Haushalt für die private Nutzung eingesetzt
werden. Es ist für eine gewerbliche Nutzung nicht geeignet.
Kinder und gebrechliche Personen Lassen Sie das Gerät nicht unbeaufsichtigt und verwenden Sie■
es nicht, wenn Kinder oder Personen, die die Gefahren nicht
einschätzen können, in der Nähe sind.
Kinder oder Personen, die die Gefahren nicht einschätzen können,
■
dürfen das Gerät nicht benutzen. Bewahren Sie es unzugänglich
auf.
Verpackungsmaterialien dürfen nicht zum Spielen verwendet
■
werden. Es besteht Erstickungsgefahr.
Stromversorgung Das Gerät wird mit elektrischem Strom betrieben, daher besteht
grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher
besonders auf Folgendes:
Fassen Sie den Stecker niemals mit nassen Händen an.
■
Wenn Sie den Stecker aus der Steckdose herausziehen wollen,■
ziehen Sie immer direkt am Stecker. Ziehen Sie niemals am Kabel,
es könnte reißen.
Achten Sie darauf, dass das Stromkabel nicht geknickt, einge-
■
klemmt, überfahren wird, oder mit Hitzequellen in Berührung
kommt.
Achten Sie darauf, dass das Stromkabel beim Betrieb nicht um das
■
Gerät gewickelt ist.
Stellen Sie das Gerät beim Betrieb nicht auf das Stromkabel.
■
Verwenden Sie nur Verlängerungskabel, die für die Leistungsauf-■
nahme des Gerätes ausgelegt sind.
Halten Sie das Gerät von Regen und aller Feuchtigkeit fern.
■
Betreiben Sie das Gerät nur, wenn die auf dem Typenschild des■
Gerätes angegebene elektrische Spannung mit der Spannung Ihrer
Steckdose übereinstimmt. Eine falsche Spannung kann das Gerät
zerstören.
Stellen Sie keinesfalls Blumenvasen etc. auf das Gerät. Wasser
■
könnte in das Gerät gelangen.
Önen Sie das Gerät nicht.
■
Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht■
verwenden.
Achten Sie darauf, dass das Stromkabel keine Stolperfalle dar-
■
stellt.

Deutsch
8
Laser Dieses Gerät ist als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassi-
ziert. Das zugehörige Etikett bendet sich außen auf dem Gerät. Laser-
Strahlen können die Augen schädigen. Beachten Sie daher Folgendes:
Önen Sie auf keinen Fall das Gerät. Versuchen Sie nicht, das
■
Gerät zu zerlegen.
Um Gefährdungen zu vermeiden: Lassen Sie Wartungsarbeiten
■
nur durch den Hersteller oder seinen Kundendienst durchführen.
Standort Der sichere Betrieb des Gerätes setzt einen dem Gerät angemessenen
Standort voraus. Beachten Sie daher Folgendes:
Schützen Sie das Gerät vor Witterungseinüssen.
■
Schützen Sie das Gerät vor Feuchtigkeit.■
Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, z.B. Vasen,■
auf das Gerät.
Stellen Sie das Gerät nie auf oder in der unmittelbaren Nähe von
■
Wärmequellen wie z.B. Heizungen, Öfen etc. auf.
Stellen Sie das Gerät nicht in direktes Sonnenlicht.
■
Stellen Sie das Gerät so auf, dass eine ausreichende Luftzufuhr■
gewährleistet ist. So vermeiden Sie einen Wärmestau im Inneren
des Gerätes. Achten Sie dazu darauf, dass die Lüftungsschlitze
nicht blockiert werden.
Schützen Sie das Gerät vor mechanischen Erschütterungen.
■
Stellen sie das Gerät immer auf eine feste, ebene Unterlage.■
Schützen Sie die Fernbedienung vor Witterungseinüssen, Feuch-■
tigkeit und hohen Temperaturen (z.B. durch direktes Sonnenlicht).
Das Gerät nicht während der Fahrt in einem Kfz nutzen.
■
Betrieb Das Gerät kann ein Standbild unbeschränkte Zeit auf dem■
Fernsehschirm/Bildschirm anzeigen. Hierbei können Schäden am
Bildschirm entstehen. Aktivieren Sie daher ggf. den Bildschirm-
schoner aSeite 25, „Allgemeines Setup-Menü“.
Erhöhen Sie die Lautstärke nicht, wenn gerade eine sehr leise
■
Passage wiedergegeben wird. Der Lautsprecher könnte beschädigt
werden, wenn plötzlich die Wiedergabe einer sehr lauten Passage
beginnt.
Legen Sie ausschließlich DVDs bzw. CDs in das DVD-Fach, das
■
Gerät könnte sonst beschädigt werden.
Schalten Sie das Gerät am Netz-Ein-/Aus-Schalter aus, wenn Sie
■
es längere Zeit nicht verwenden.
Ziehen Sie bei Gewitter den Netzstecker aus.
■
Bestimmungsgemäße Verwendung Das Gerät ist ausschließlich für die folgenden Aufgaben bestimmt:
Abspielen von Video-DVDs/Video CDs.
■
Abspielen von Audio-CDs.■
Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist
untersagt.

Deutsch 9
Defekt Sollte das Gerät einmal defekt sein:
Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird,
■
muss sie durch den Hersteller oder seinen Kundendienst ersetzt
werden, um Gefährdungen zu vermeiden.
Sollte Flüssigkeit in das Gerät gelangt sein oder wurde das Gerät
■
fallengelassen oder anderweitig beschädigt, muss das Gerät von
einem autorisierten Fachhändler überprüft werden. Trennen Sie
das Gerät vom Stromnetz und setzen Sie sich mit einem autori-
sierten Fachhändler in Verbindung.
Setzten Sie sich mit der Service-Hotline in Verbindung.
■
aSeite 34, „Garantieabwicklung“. Viele Probleme können über
diesen Weg gelöst werden.
Aufstellen und Anschließen
Auspacken Packen Sie das Gerät und alle Zubehörteile aus und überprüfen Sie den
Inhalt auf Vollständigkeit.
ACHTUNG:
Transportieren/versenden Sie das Gerät grundsätzlich immer in der Ori-
ginalverpackung, damit es keinen Schaden nimmt. Heben Sie dazu die
Verpackung auf. Entsorgen Sie nicht mehr benötigtes Verpackungsma-
terial entsprechend der in Ihrem Land geltenden Vorschriften.
HINWEIS:
Sollten Sie einen Transportschaden bemerken, wenden Sie sich umge-
hend an Ihren Händler.
Aufstellen 1. Klappen Sie den Aufsteller an der Rückseite des DVD Monitors aus.
2. Stellen Sie das Gerät auf eine stabile, waagerechte und ebene Flä-
che. Halten Sie einen Abstand von mindestens 10 cm zu Wänden
oder Gegenständen.
3. Schließen Sie das Gerät an eine vorschriftsmäßig installierte Steck-
dose an.
4. Entfernen Sie, falls vorhanden, die Schutzfolie vom Gerät/TFT
Bildschirm.
Befestigung an der Kopfstütze Für die Montage benötigen Sie drei Befestigungsbänder.
WARNUNG:
Für den Gebrauch während der Fahrt sind die Befestigungsbänder
nicht geeignet. Verletzungsgefahr!
HINWEIS:
Die mitgelieferten Befestigungsbänder sind nur für den stehenden
Betrieb vorgesehen.
1. Fädeln Sie ein Befestigungsband durch die seitlichen Klammern am
Gerät (Abb. 1/19, 2/15).

Deutsch
10
2. Befestigen Sie das Gerät nun horizontal an der Rückseite der
Kopfstürze.
3. Fixieren Sie das horizontale Befestigungsband mit den beiden
anderen Befestigungsbändern. Führen Sie diese vertikal um die
Kopfstütze.
Inbetriebnahme
Batterien in die Fernbedienung
einsetzen/austauschen WARNUNG:
Austretende Batteriesäure kann zu gesundheitlichen Schäden führen.
Entnehmen Sie die Batterien aus dem Batteriefach, sobald sie verbraucht
sind oder die Fernbedienung voraussichtlich längere Zeit nicht benutzt
wird. Austretende Batteriesäure sofort mit einem Tuch entfernen. Bei
Hautkontakt betroene Stelle sofort waschen. Bei Verschlucken sofort Arzt
aufsuchen. Bei Augenkontakt Augen auswaschen und Arzt aufsuchen.
ACHTUNG:
Beachten Sie beim Entsorgen alter Batterien die im jeweiligen Land
geltenden gesetzlichen Vorschriften und Umweltbestimmungen.
Werfen Sie Batterien niemals ins Feuer!
HINWEIS:
Die Lithium-Zelle im Batteriefach der Fernbedienung wurde für
■
den Transport ggf. mit einer Folie gesichert. Dies verlängert die
Lebensdauer der Batterie. Vor der ersten Anwendung entfernen
Sie bitte diese Folie, um die Fernbedienung betriebsbereit zu
machen.
Die Lebensdauer der beiliegenden Batterien kann lagerungsbe-
■
dingt verkürzt sein.
1. Önen Sie das Batteriefach an der Unterseite der Fernbedienung.
2. Ersetzen Sie die Zelle durch eine Batterie der gleichen Bauart
(CR 2025). Achten Sie auf die richtige Polarität.
3. Schließen Sie das Batteriefach wieder.
HINWEIS:
Die Signale der Fernbedienung werden mit Infrarotlicht an den DVD-
Player übertragen. Achten Sie daher darauf, dass der DVD-Player nicht
in direktem Sonnenlicht steht. Die Übertragung der Signale von der
Fernbedienung zum DVD-Player könnte unmöglich sein.
Wirkungskreis der Fernbedienung
Zur Benutzung der Fernbedienung richten Sie diese auf den Fernbe-
dienungssensor an der Vorderseite des Gerätes. Der Abstand von der
Fernbedienung zum Sensor sollte 5 Meter nicht überschreiten. Der
Winkel der Fernbedienung zum Fernbedienungssensor sollte nach
rechts, links, oben und unten 30° nicht überschreiten.

Deutsch 11
Stromversorgung
A. Mit dem Wechselstromadapter Der Wechselstromadapter funktioniert bei Wechselstrom von
100 V und 240 V aber
In Europa darf das Netzkabel (mitgeliefert) nur an eine Strom-
■
quelle zu 230-240 V Wechselstrom angeschlossen werden.
Beim Anschließen einer Wechselstromquelle außerhalb Europas
■
muss ein Steckeradapter je nach Steckdose verwendet werden.
1. Stecken Sie das Kabel vom Wechselstromadapter in die DC IN
Buchse (Abb. 1/7) des Gerätes.
2. Für den Betrieb beider Geräte:
- Verbinden Sie den Stecker vom Wechselstromadapter mit der
DC IN 9V Buchse (Abb. 2/4).
- Verbinden Sie das Strom-/AV-Verbindungskabel mit der Buchse
DC IN/AV OUT vom DVD MONITOR (Abb. 1/7, 8) und der Buchse
DC OUT/AV vom LCD MONITOR (Abb. 2/6, 7).
3. Verbinden Sie den Wechselstromadapter mit einer vorschriftsmäßig
installierten Schutzkontaktsteckdose. Die Ladeanzeige leuchtet rot
(Abb. 1/2).
ACHTUNG:
Der mitgelieferte Wechselstromadapter ist nur für dieses Gerät
■
bestimmt. Nicht für andere Geräte verwenden.
Wird das Gerät über längere Zeit nicht verwendet, muss der
■
Wechselstromadapter von der Stromsteckdose abgezogen werden.
B. Mit dem Adapter für den Ziga-
rettenanzünder
Der 12 V Zigarettenanzünderadapter wird für Fahrzeuge verwendet,
die eine 12 V-Stromversorgung mit negativer Erdung haben.
Verbinden Sie den Stecker vom Zigatettenanzünderadapter mit
■
der DC IN Buchse (Abb. 1/7).
Für den Betrieb beider Geräte:
■
- Verbinden Sie den Stecker vom Zigarettenanzünderadapter
mit der DC IN 9V Buchse (Abb. 2/4).
- Verbinden Sie das Strom-/AV-Verbindungskabel mit der
Buchse DC IN/AV OUT vom DVD MONITOR (Abb. 1/7, 8) und
der Buchse DC OUT/AV IN vom LCD MONITOR (Abb. 2/6, 7).
Stecken Sie anschließend den Zigarettenanzünder in die entspre-
■
chende Buchse Ihres Fahrzeugs.
Vorsichtsmaßnahmen:
Dieses Gerät darf nur mit dem Original-Fahrzeugadapter verwen-
■
det werden, ein anderer Adapter kann das Gerät beschädigen.
Der Original-Fahrzeugadapter darf nur für dieses Gerät verwendet
■
werden. Nicht für andere Geräte verwenden.
Das Gerät nicht während der Fahrt nutzen. Stellen Sie sicher, dass
■
das Gerät gut befestigt bzw. verstaut ist und bei einem Unfall
nicht in das Fahrzeug fallen kann.

Deutsch
12
HINWEIS:
Die mitgelieferten Befestigungsbänder sind nur für den stehen-
den Betrieb vorgesehen.
WARNUNG:
Für den Gebrauch während der Fahrt sind die Befestigungsbän-
der nicht geeignet. Verletzungsgefahr!
Beim Fahren im Straßenverkehr ist das Hantieren am Gerät und
■
Anschauen von Videos/DVDs verboten.
Wenn der Zigarettenanzünder verschmutzt ist, wird der Anschluss
■
durch schlechtes Leiten heiß. Sicherstellen, dass der Adapter nur
an einen sauberen Zigarettenanzünderanschluss angesteckt wird.
Nach dem Gebrauch, den 12 V-Adapter wieder vom Gerät und
■
von der Zigarettenanzünderbuchse abstecken.
C. Mit dem auadbaren Akku Vor dem Gebrauch den Akku in geschlossenen Räumen auaden.■
Der auadbare Akku ist für den tragbaren Gebrauch zu verwen-■
den, und um auch im Freien DVDs sehen zu können
Auaden des Akkus
ACHTUNG:
Den Akku nicht direkt nach dem Betrieb auaden. Lassen Sie den Akku
ca. 10 Min. abkühlen, da der Akku ansonsten Schaden nehmen kann.
1. Stecken Sie das Kabel vom Wechselstromadapter in die DC IN
Buchse (Abb. 1/7) des Gerätes.
2. Verbinden Sie den Wechselstromadapter mit einer vorschriftsmäßig
installierten Schutzkontaktsteckdose. Die Ladeanzeige leuchtet rot
(Abb. 1/2).
HINWEIS:
Ein Dual-Betrieb ist mit Akku nicht möglich.
ACHTUNG:
Der mitgelieferte Wechselstromadapter ist nur für dieses Gerät
■
bestimmt. Nicht für andere Geräte verwenden.
Wird das Gerät über eine längere Zeit nicht verwendet, muss der
■
Wechselstromadapter von der Stromsteckdose abgezogen werden.
Nehmen Sie das Gerät bei Auälligkeiten des Akkus, wie z.B.
■
Überhitzung, Anschwellung oder Geruchsbildung, außer Betrieb
und kontaktieren Sie das Service Center.
Laden Sie den Akku nicht auf, wenn das Gerät auf einem unzu-
■
reichenden Belüftungsuntergrund steht, wie z.B. Matratze, Sofa,
Kissen, weiche Unterlage usw.
Es besteht Explosionsgefahr, wenn der Akku durch einen falschen
■
Typ ersetzt wird, oder in Feuer oder Wasser geworfen wird.
Setzten Sie den Akku keiner direkten Sonnenstrahlung oder
■
hohen Temperaturen aus (über 40°C [104°F]), wie z.B. auf dem
Autoarmaturenbrett.

Deutsch 13
ACHTUNG:
Setzten Sie den Akku keinem harten Aufprall oder Druck aus.
■
Vermeiden Sie eine Überladung, Tiefenentladung, zu hohe Ströme,■
Betrieb bei zu hohen Temperaturen (über 40°C) oder zu niedrigen
Temperaturen (unter 0°C) und langes Lagern im entladenen
Zustand. Dies kann zu Schäden am Akku führen.
Der Akku ist vollständig geladen, wenn die „ “ Kontrollleuchte
erlischt.
HINWEIS:
Wenn die Leistung des auadbaren Akkus sinkt, stoppt die Wie-
■
dergabe.
Wird im Bildschirm die Anzeige „LOW BATTERY“ eingeblendet, ist
■
der Ladezustand des Akkus niedrig. Der Akku muss aufgeladen
werden.
Den Akku kurz vor dem nächsten Gebrauch laden.
■
Das Auaden des Akkus über den Zigarettenanschluss ist ebenfalls■
möglich.
ACHTUNG:
Die Klemmen nicht kurzschließen.
■
Nur das Original-Auadegerät verwenden, um den Akku aufzu-■
laden.
Austausch der Sicherung beim 12V Adapter
HINWEIS:
Achten Sie darauf, dass Sie beim Ausbauen der Sicherung keine Klein-
teile verlieren. Stellen Sie außerdem sicher, dass die Kleinteile wieder
an der richtigen Stelle angebracht werden.
Wenn das Gerät in Verwendung mit dem 12V Zigarettenanzünder-
adapter nicht funktioniert, wechseln Sie die Sicherung aus. Diese
bendet sich an der Spitze des 12V Adapters.
Schrauben Sie das schwarze, ache Endstück (A) ab.
■
Entfernen Sie die Sicherung (C) und ersetzten Sie diese mit einer■
neuen trägen 2A Sicherung.
Stellen Sie sicher, dass die silberne Spitze (B) in das schwarze
■
Endstück gesetzt wird. Schrauben Sie das Endstück wieder fest.
Geräteanschlüsse
Gebrauch von Ohr-/Kopfhörern
(Abb. 1/3; Abb. 2/3)
1. Benutzen Sie für den Kopfhörerbetrieb einen Kopfhörer mit einem
3,5 mm Stereo-Klinkenstecker, den Sie in den Kopfhöreranschluss ( )
stecken.
2. Mit den VOL+/ VOL- Tasten stellen Sie die gewünschte Lautstärke
ein.

Deutsch
14
WARNUNG:
Stellen Sie die Lautstärke Ihres Kopf- bzw. Ohrhörers nicht zu laut
■
ein, dieses könnte zu Gehörschäden führen und Sie könnten sich
und andere gefährden.
Um Ihre Umgebung nicht zu stören, stellen Sie die Lautstärke
■
gering ein.
Bei Tinnituserkrankungen schalten Sie die Lautstärke bitte leise
■
ein bzw. verzichten auf die Verwendung dieses Gerätes.
Ohrenärzte empfehlen, Ohrhörer nicht dauerhaft über einen
■
längeren Zeitraum zu verwenden.
Eingänge an der Geräteseite USB Eingang (Abb. 1/4)
Stecken Sie ein USB-Speichermedium direkt in die entsprechende
Buchse an der rechten Seite des Gerätes.
Speicherkarten Einschub (Abb. 1/5)
Schieben Sie eine MMC/SD bzw. MS Speicherkarte mit dem Label nach
vorne in den Karteneinschub des Gerätes.
Geräte einschalten (Abb. 1/6; Abb. 2/5)
Schalten Sie den Hauptschalter des Gerätes ein, indem Sie den Netz-
Ein-/Aus-Schalter „POWER ON/OFF“ auf der Seite des Gerätes auf die
Position „ON“ stellen.
Anschließen an andere Ausstattungen
Anschließen von anderen Wieder-
gabegeräten
Um das Bild eines anderen Wiedergabegerätes (z.B. Digitalkamera)■
auf dem LCD Bildschirm wiederzugeben, verbinden Sie ein Audio/
Video-Kabel mit der Buchse AV IN (Abb. 2/7) und das andere Ende
mit dem Wiedergabegerät.
Stecken Sie das Kabel vom Wechselstromadapter in die DC IN
■
Buchse (Abb. 2/4).
Verbinden Sie den Wechselstromadapter mit einer vorschriftsmä-
■
ßig installierten Steckdose.
HINWEIS:
Ein Anschluss anderer Wiedergabegeräte ist nur am LCD Monitor
(Zusatzmonitor) möglich.
Anschließen an ein Fernsehgerät Um das Bild auf einem TV Gerät wiederzugeben, verbinden Sie ein
Audio/Video-Kabel mit der Buchse AV OUT (Abb. 1/8) und das andere
Ende mit dem TV Gerät.
Schalten Sie den Fernseher auf AV IN. Beachten Sie dafür bitte die mit
dem TV Gerät mitgelieferte Bedienungsanleitung.
HINWEIS:
Sie benötigen ein Audio-Kabel mit einen 4pol. 3,5mm Klinkenstecker,
mit einer Stiftlänge von 17,5mm, auf Cinch.

Deutsch 15
LCD Monitor - Bildschirmeinstellungen
verändern
Drücken Sie die Taste■MENU (Abb. 2/8), um das Einstellungsmenü
aufzurufen.
Wählen Sie mit den Tasten
■UP (Abb. 2/13) und DOWN (Abb. 2/9)
die Option aus. Mit den Tasten LEFT/VOL- (Abb. 2/12) und RIGHT/
VOL+ (Abb. 2/9) nehmen Sie die Einstellung vor.
Drücken Sie die Taste
■MENU wiederholt, um zwischen dem
Bild- und Optionsmenü zu wechseln, bzw. um das Menü wieder
auszublenden.
HINWEIS:
Das Menü blendet sich automatisch nach kurzer Zeit aus, wenn keine
Einstellung vorgenommen wird.
Im Menü „Bild“ können Sie Helligkeit, Kontrast, Farbsättigung und
Bildschärfe einstellen. Ebenfalls können Sie mit „Reset“ die Einstellun-
gen wieder auf die werkseitigen Werte zurücksetzten.
Option
Hier können Sie Einstellungen zum Bildmodus vornehmen. Bildformat
(16:9 und 4:3) sowie die OSD Sprache.
Über den DVD-Player
Sie können mit dem DVD-Player eine Vielzahl von Datei-Formaten
abspielen aSeite 5, „Technische Daten“.
Beachten sollten Sie jedoch, dass DVDs in vielen Fällen mit einem
sogenannten „Regionalcode“ versehen sind. Dieser gibt an, für welche
Weltregion die DVD bestimmt ist. So kennzeichnet der Regionalcode
„1“ beispielsweise DVDs, die für die USA und Kanada bestimmt sind.
Der Regionalcode „2“ hingegen kennzeichnet DVD, die für Europa
bestimmt sind.
HINWEIS:
Sie können mit dem DVD-Player nur solche DVDs abspielen, die mit
dem Regionalcode 2 gekennzeichnet sind. Es gibt sowohl eine Vielzahl
von Brenn- und Komprimierungsverfahren als auch große Qualitätsun-
terschiede bei (gebrannten) CDs/DVDs. Darüber hinaus hält die Musikin-
dustrie keine festen Standards beim Kopierschutz ein. Aus diesen Gründen
kann es in seltenen Fällen zu Problemen bei der Wiedergabe von CDs,
DVDs und MP3 CDs kommen. Dies ist keine Fehlfunktion des Gerätes.

Deutsch
16
Darüber hinaus kann es in Einzelfällen problematisch sein, CDs oder
DVDs abzuspielen, die auf einem Computer erzeugt wurden (z.B. Ur-
laubsbilder). Überprüfen Sie im Falle von Problemen die Einstellungen
des DVD-Brennprogrammes auf Ihrem Computer. Stellen Sie insbe-
sondere sicher, dass die DVD nalisiert wurde. Weitere Informationen
hierzu nden Sie in der Bedienungsanleitung Ihres Aufnahmegerätes.
Eingabe nicht möglich
Ist eine von Ihnen gewählte Funktion oder Eingabe nicht möglich,
erscheint auf dem Bildschirm das nebenstehend abgebildete Zeichen.
Begrie Track:■Mit „Track“ werden die Abschnitte einer Audio-CD bezeich-
net. Hierbei kann es sich beispielsweise um ein Lied, den Satz einer
Symphonie, etc. handeln.
Titel/Kapitel:
■Video-DVDs werden in „Titel“ und „Kapitel“ un-
terteilt. Ein „Titel“ kann dabei z.B. ein bestimmter Film sein, die
„Kapitel“ hingegen Unterabschnitte dieses Films.
MPEG4
■: Ihr DVD-Player ist weiterhin für die Wiedergabe von
Dateien geeignet, die MPEG-4 (kurz für Moving Picture Experts
Group-4) komprimiert sind. MPEG-4 ist eine Kompressionsmetho-
de, durch die große Datenmengen reduziert werden können, ohne
merkliche Qualitätsverluste für Bild und Ton.
HINWEIS:
Eine volle Kompatibilität zu weltweit verfügbare Kompressionsverfah-
ren ist nicht zu gewährleisten, insbesondere wenn mehrere Tonspuren
oder Untertitel im Spiel sind. Auch MPEG 4 Files mit integrierter Son-
derfunktion wie Menü, Untertitel etc. werden nicht immer unterstützt.
Dies ist keine Fehlfunktion des Gerätes.
Medien wiedergeben
Fernbedienung verwenden Sie übermitteln dem DVD-Player Befehle mit der Fernbedienung. Es
ist dabei wichtig, dass das Ende der Fernbedienung in Richtung des
DVD-Players zeigt.
CD/DVD laden 1. Klappen Sie das TFT Display (Abb. 1/1) am unteren Ende des Gerätes
nach oben auf.
2. Legen Sie die CD/DVD in das Fach.
3. Schließen Sie das CD Fach wieder. Nach kurzer Zeit wird der Typ
des geladenen Mediums angezeigt (z.B. „DVD“).
Bildschirmanzeige CD-Menü
verstehen
Werden CDs abgespielt, so werden folgende Statusinformationen auf
dem Bildschirm angezeigt:
Aktueller Track/Gesamtanzahl der Tracks (1).
■
Zeit (2):■Hier nden Sie Angaben zur Spieldauer, sowie zur ver-
bleibender Spielzeit. Standardmäßig wird die bisherige Wieder-
gabedauer des aktuellen Tracks angezeigt. Die Anzeige erfolgt in
Minuten und Sekunden. Drücken Sie einmal oder mehrfach auf
die Taste DISPLAY (Abb. 3/1) der Fernbedienung, um sich weitere
Zeitanzeigen anzeigen zu lassen.

Deutsch 17
Folgende Möglichkeiten stehen zur Auswahl
- verbleibende Zeit bis zum Track-Ende,
- bisherige Wiedergabedauer der CD,
- verbleibende Zeit bis zum CD-Ende
Bildschirmanzeige DVD-Menü
verstehen
Verwenden Sie DVDs, so können Sie sich das Bildschirmmenü mit
einem Druck auf die Taste DISPLAY (Abb. 3/1) anzeigen lassen.
DVD-Menü
Aktueller Titel/Gesamtanzahl der Titel (1).■
Aktuelles Kapitel/Gesamtanzahl der Kapitel (2).■
Zeit (3):■Hier nden Sie Angaben zur Spieldauer, sowie zur
verbleibender Spielzeit. Standardmäßig wird die bisherige Wie-
dergabedauer des aktuellen Titels angezeigt. Die Anzeige erfolgt
in Stunden, Minuten und Sekunden. Drücken Sie einmal oder
mehrfach auf die Taste DISPLAY (Abb. 3/1) der Fernbedienung, um
sich weitere Zeitanzeigen anzeigen zu lassen.
Folgende Möglichkeiten stehen zur Auswahl
- verbleibende Zeit bis zum Titel-Ende,
- bisherige Wiedergabedauer des Kapitels,
- verbleibende Zeit bis zum Kapitel-Ende,
- Anzeige aus.
Wiedergabe starten 1. Legen Sie eine CD/DVD in das CD/DVD-Fach aSeite 16, „CD/DVD
laden“.
2. Drücken Sie auf die Taste „ PLAY/PAUSE“ (Abb. 3/5) der Fernbe-
dienung.
HINWEIS:
Startet die Wiedergabe nicht oder ist die Qualität der Wiedergabe
unbefriedigend, dann sollten Sie die Voreinstellungen des DVD-Players
überprüfen.
Wiedergabe unterbrechen 1. Drücken Sie auf die Taste „ PLAY/PAUSE“ (Abb. 3/5) der Fernbe-
dienung. Die Wiedergabe wird unterbrochen, das aktuell sichtbare
Bild wird „eingefroren“.
2. Drücken Sie auf die Taste „ PLAY/PAUSE“ (Abb. 3/5) der Fernbe-
dienung, um die „normale“ Wiedergabe wieder zu starten.
Audio-Sprache/Audio-Modus
ändern
Drücken Sie mehrfach auf die Taste AUDIO (Abb. 3/3), um die Audio-
Sprache zu ändern. Die zur Auswahl stehenden Audio-Sprachen sind
abhängig von der DVD.
HINWEIS:
Sofern das Medium dies nicht unterstützt (z.B. bei einer CD), können
Sie mit dieser Taste den Audiomodus ändern und diese z.B. auf „Mono“
oder „Stereo“ einstellen.

Deutsch
18
Untertitel anzeigen 1. Drücken Sie die Taste SHIFT (Abb. 3/14), um die Sonderfunktionen
der Zierntasten (1, 2, 3, 5, 6, 9, 0) zu aktivieren.
2. Drücken Sie mehrfach auf die Taste 0/ SUBTITLE (Abb. 3/15), wenn
Sie die Untertitelausgabe aktivieren, deaktivieren oder wenn Sie
eine andere Untertitelsprache auswählen wollen. Die zur Auswahl
stehenden Untertitel-Sprachen sind abhängig von der DVD.
Wiedergabe stoppen Drücken Sie während der Wiedergabe auf die Taste „■STOP“
(Abb. 3/5). Die Wiedergabe wird angehalten.
Drücken Sie noch einmal auf die Taste „
■PLAY/PAUSE“ (Abb.
3/5), um die Wiedergabe von der letzten Position fortzusetzen.
Drücken Sie zweimal auf die Taste „
■STOP“ (Abb. 3/5), um die
Wiedergabe vollständig zu stoppen. Drücken Sie nun noch einmal
auf die Taste „ PLAY/PAUSE“ (Abb. 3/5), so wird die CD/DVD
von vorn abgespielt.
Vorheriges Kapitel/Track auswählen Drücken Sie die Taste „ “ (Abb. 3/12), um zum Beginn des vorherigen
Kapitels oder Tracks zu springen.
Nächstes Kapitel/Track auswählen Drücken Sie die Taste „ “ (Abb. 3/12), um zum Beginn des nächsten
Kapitels oder Tracks zu springen.
Track direkt auswählen Tippen Sie die Nummer des gewünschten Kapitels/Tracks mit Hilfe der
Zierntasten der Fernbedienung ein (Abb. 3/15).
Nach kurzer Zeit wird die Wiedergabe dieses Tracks gestartet.
Passage über Menü ansteuern Über das Bildschirmmenü können Sie komfortabel beliebige Passagen
eines Mediums ansteuern. Gehen Sie hierzu folgendermaßen vor:
1. Drücken Sie die Taste TIME (Abb. 3/4). Das nebenstehende Menü
wird angezeigt.
2. Wählen Sie die Rubrik mit den Richtungstasten (Abb. 3/12) aus.
Bestätigen Sie Ihre Auswahl mit der Taste ENTER (Abb. 3/13).
3. Geben Sie nun den Punkt an, von dem die Wiedergabe starten
soll. In Abhängigkeit vom Typ des Mediums kann es sich dabei
beispielsweise um eine Tracknummer, ein Kapitel oder auch die
Zeit handeln. Die Eingabe nehmen Sie über die Zierntasten
(Abb. 3/15) vor. Nach kurzer Zeit beginnt die Wiedergabe.
4. Drücken Sie erneut die Taste TIME, um das Menü wieder auszu-
blenden.
DVD-Titel/Kapitel wiederholen 1. Wählen Sie das Kapitel oder den Titel aus, der wiederholt werden soll.
2. Drücken Sie auf die Taste REPEAT (Abb. 3/10). Auf dem Bildschirm
erscheint die Meldung „Kapitel“.
3. Drücken Sie erneut auf die Taste REPEAT, bis Sie die Anzeige „Titel“
oder „Alle“ auf dem Bildschirm sehen.
CD-Track wiederholen 1. Wählen Sie den Track aus, der wiederholt werden soll.
2. Drücken Sie auf die Taste REPEAT (Abb. 3/10). Auf dem Bildschirm
erscheint die Meldung „Spur“.

Deutsch 19
CD wiederholen Drücken Sie so oft auf die Taste REPEAT (Abb. 3/10), bis auf dem
Bildschirm die Meldung „Alle“ erscheint.
Wiederholen beenden Drücken Sie so oft auf die Taste REPEAT (Abb. 3/10), bis auf dem
Bildschirm keine Meldung mehr erscheint.
Passage zum Wiederholen aus-
wählen
Sie können eine frei gewählte Passage denieren, die automatisch
wiederholt werden soll.
Gehen Sie hierzu folgendermaßen vor:
1. Markieren Sie den Beginn der zu wiederholenden Passage. Drücken
Sie dazu während der Wiedergabe einmal auf die Taste A-B
(Abb. 3/9) der Fernbedienung. Auf dem Bildschirm sehen Sie die
Anzeige „A“.
2. Markieren Sie das Ende der zu wiederholenden Passage, indem Sie
ein zweites Mal auf die Taste A-B der Fernbedienung drücken. Auf
dem Bildschirm erscheint die Anzeige „A b“. Der zuvor markierte
Abschnitt wird nun wiederholt.
Sie beenden die Wiederholung, indem Sie noch einmal auf die Taste
A-B drücken.
HINWEIS:
Bei MP3 CDs muss die zu wiederholende Passage innerhalb eines
Tracks liegen.
DVD-Menü verwenden Normalerweise weist jede DVD ein eigenes Menü auf. Hier können
Sie Kapitel auswählen, Einstellungen vornehmen, etc. Dieses Menü ist
DVD-spezisch und kann daher hier nicht näher beschrieben werden.
Drücken Sie auf die Taste MENU (Abb. 3/8), um das DVD-Menü zu
starten. Navigieren Sie im Menü mit den Richtungstasten (Abb. 3/12).
Bestätigen Sie die Eingabe mit der Taste ENTER (Abb. 3/13).
Benden Sie sich in einem Menü-Bereich, in dem Sie direkt ein Kapitel
auswählen können, so können Sie dessen Nummer über die Zierntas-
ten (Abb. 3/15) der Fernbedienung eingeben.
Schnell-Vor- oder Zurücklauf
durchführen
Der DVD-Player verfügt über die Möglichkeit, einen Schnell-Vor-oder
Zurücklauf durchzuführen.
1. Drücken Sie auf die Taste bzw. (Abb. 3/12), um einen
Schnellvorlauf bzw. Schnellrücklauf zu starten. Auf dem Bildschirm
wird nun die aktuelle Wiedergaberichtung und Geschwindigkeit
angezeigt, z.B. „ 2x“.
2. Drücken Sie mehrfach auf die Taste bzw. , um die Geschwin-
digkeit zu verändern. Die Geschwindigkeit kann um den Faktor 2,
4, 8, 16 oder 32 beschleunigt erfolgen.
3. Drücken Sie auf die Taste „ PLAY/PAUSE“ (Abb. 3/5), um beim
Erreichen der gesuchten Passage die normale Wiedergabe zu
starten.

Deutsch
20
Bildausschnitt vergrößern Sie können beim Betrachten von DVDs, VCDs bzw. Bildern den Bildaus-
schnitt verändern.
1. Drücken Sie die Taste SHIFT (Abb. 3/14), um die Sonderfunktionen
der Zierntasten (1, 2, 3, 5, 6, 9, 0) zu aktivieren.
2. Drücken Sie auf die Taste 1/ ZOOM (Abb. 3/15), um den Bildaus-
schnitt zu verändern. Drücken Sie mehrfach auf die Taste, um den
geeigneten Zoom-Faktor auszuwählen bzw. um den ursprünglichen
Zoom-Faktor wieder einzustellen.
HINWEIS:
Mit den Richtungstasten (Abb. 3/12) können Sie sich im gezoomten
Bild bewegen.
Bildwinkel ändern Einige DVDs bieten Ihnen die Möglichkeit den Bildwinkel selber
auszuwählen.
1. Drücken Sie die Taste SHIFT (Abb. 3/14), um die Sonderfunktionen
der Zierntasten (1, 2, 3, 5, 6, 9, 0) zu aktivieren.
2. Drücken Sie auf die Taste 9/ ANGLE (Abb. 3/15), um den Bildwinkel
zu ändern.
HINWEIS:
Ist ein Wechsel des Bildwinkels nicht möglich, so erscheint auf dem
Bildschirm die Meldung „ “.
Drücken Sie wiederholt auf die Taste, um einen anderen Bildwinkel zu
wählen oder zu dem ursprünglichen Bildwinkel zurückzuspringen.
Lautstärke einstellen Die gewünschte Lautstärke stellen Sie mit den Tasten VOL+ bzw. VOL-
(Abb. 3/5) ein.
Playlist erstellen (CD/DVD)
CD:
DVD:
Unter Umständen möchten Sie die Titel z.B. einer CD nicht in der vom
Hersteller vorgegebenen Reihenfolge hören. Mit der Funktion „Playlist
erstellen“ können Sie sich eine eigene Wiedergabereihenfolge erstellen.
Gehen Sie hierzu folgendermaßen vor:
1. Drücken Sie auf die Taste PROG (Abb. 3/17). Sie sehen nun eine
Tabelle.
Hier geben Sie die gewünschte Reihenfolge der Tracks (bei CDs)
bzw. der Kapitel/Titel (bei DVDs) ein.
HINWEIS:
Ihre Playlist geht sowohl beim Ausschalten des DVD-Players als
auch beim Einlegen einer neuen CD/DVD verloren.
2. In der Tabelle navigieren Sie mit den Richtungstasten (Abb. 3/21).
3. Geben Sie an der jeweiligen Tabellenposition den gewünschten
Track (bei CDs) bzw. den gewünschten Titel und das Kapitel (bei
DVDs) ein. Verwenden Sie hierzu die Zierntasten (Abb. 3/15).
4. Speichern Sie Ihre Eingabe, indem Sie mit den Richtungstasten
(Abb. 3/12) am unteren Rand der Tabelle den Befehl „Start“ auswählen.
5. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER
(Abb. 3/13) der Fernbedienung drücken.
