AEG DVD 4543 HDMI User manual

Bedienungsanleitung/Garantie
Instruction Manual
DVD 4543 HDMI
DVD-Player
DVD Player
05-DVD 4543_AEG_Titel.indd 1 25.09.2009 9:01:14 Uhr

Inhalt 2
Deutsch
Inhalt
Übersicht der Bedienelemente..............................Seite 3
Bedienungsanleitung...............................................Seite 4
Technische Daten.......................................................Seite 6
Garantiebedingungen..............................................Seite 32
English
Contents
Overview of the Components................................Page 3
Instruction Manual....................................................Page 36
Technical Data .............................................................Page 38
05-DVD 4543_AEG_Titel.indd 2 25.09.2009 9:01:14 Uhr

Übersicht der Bedienelemente
3
Overview of the Components
Abb./Fig. 1
Abb./Fig. 3
Abb./Fig. 2
05-DVD 4543_AEG_Titel.indd 3 25.09.2009 9:01:14 Uhr

Deutsch
4
1 Taste „Betriebsbereitschaft“
(STANDBY/ON)
2 CD/DVD-Fach
3 IR Empfänger
4 Display
5 Kartenschlitz
(SD/MMC/MS)
6 Taste „Wiedergabe/Pause“
(II PLAY/PAUSE)
7 Taste „Tonwahl“
(L/R)
8 Taste „STOPP“
(STOP)
9 Taste „Önen/Schließen“
( OPEN/CLOSE)
10 USB Schnittstelle
11 5.1 Ausgang
12 Komponenten-Video-Ausgang
13 HDMI-Ausgang
14 Composite-Video-Ausgang
15 SCART-Ausgang
16 S-Video-Ausgang
17 Digitaler-Audio-Ausgang
18 L/R Audio-Ausgang

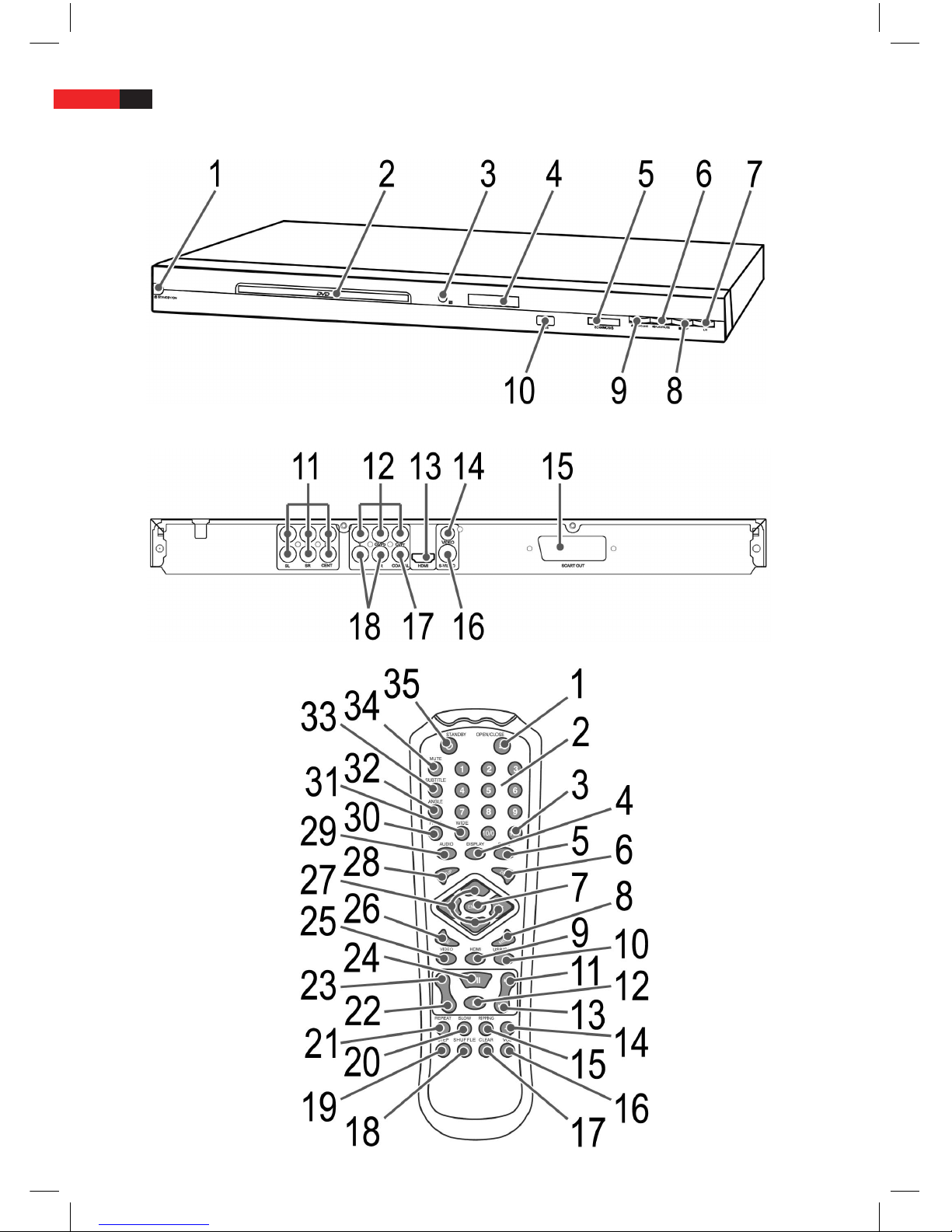

Geräteteile (Abb. 1 / Abb. 2)
05-DVD 4543_AEG_D.indd 4 25.09.2009 9:01:48 Uhr

Deutsch 5
Fernbedienung (Abb. 3) 1 OPEN/CLOSE:
CD/DVD-Fach önen bzw.
schießen.
2 Zierntasten:
Direkte Anwahl der Kapitel
oder Lied-Nummer.
3 10+:
Zur Auswahl der Kapitel/Tracks
über 9. Erneuter Druck erhöht
um jeweils 10.
4 DISPLAY:
Wiedergabestatus auf Bild-
schirm anzeigen.
5 GOTO:
Passage der CD/DVD direkt
ansteuern.
6 ZOOM: Ein- oder Auszoomen.
7 ENTER:
Die Eingabe bestätigen.
8 MENU:
Hauptmenü der DVD/VCD
anzeigen.
9 HDMI: Umschalten der HDMI
Auösungen.
10 USB/CARD:
USB/CARD/DVD Umschaltung.
11 I:
Sprung zum vorherigen Kapi-
tel oder Lied.
12 :Wiedergabe stoppen.
13 I:
Sprung zum nächsten Kapitel
oder Lied.
14 VOL +: Lautstärke erhöhen.
15 RIPPING:
Blendet das Ripping Menü ein.
16 VOL-: Lautstärke vermindern.
17 CLEAR:
Titel aus der Playlist löschen.
18 SHUFFLE:
Zufallswiedergabe
ein-/ausschalten.
19 STEP:
Bild anhalten. Erneuter Druck
zeigt das nächste Bild. Film
weiter abspielen mit der Taste
„II“.
20 SLOW:
Zeitlupe. Film weiter abspielen
mit der Taste „II“.
21 REPEAT:
Titel, Kapitel, etc. wiederholen.
22 :Schnellvorlauf.
23 :Schnellrücklauf.
24 II:
Die Wiedergabe starten. Bild
anhalten. Film weiter abspie-
len mit der Taste „II“.
25 VIDEO: Umschalten der
Videoausgangsoptionen.
26 TITLE:
Playback-Control bei VCD
anzeigen.
27 Richtungstasten:
Navigation im Bildschirm-
menü.
28 SETUP: Setup-Menü starten.
29 AUDIO:
Audio-Einstellungen verän-
dern.
30 PROG: DVD Playlist aufrufen.
31 WIDE: TV Formatumschaltung.
32 ANGLE: Bildwinkel auswählen.
33 SUBTITLE:
Untertitel anzeigen/ausblen-
den.
34 MUTE: Stummschalten.
35 STANDBY:
Standby-Modus aktivieren.
05-DVD 4543_AEG_D.indd 5 25.09.2009 9:01:48 Uhr

Deutsch
6
Technische Daten
Inhaltsverzeichnis
Geräteart DVD-Player
Modell DVD 4543 HDMI
Spannung 100-240 V, 50/60 Hz
Leistung 12 W
Abmessungen (B x H x T) 430 x 44 x 236 mm
Gewicht 1,80 kg
Laser Halbleiter-Laser
Signalformat PAL/NTSC
Signal-Rauschabstand >= 90 dB
Video-Ausgang 1,0 V (P-P) 75 Ω
Analoger Audio-Ausgang 2,0 V (rms)
S-Video-Ausgang (Y) 1,0 V (P-P), 75 Ω
(C) 286 mV (P-P), 75 Ω
Betriebsumgebung 0°C bis 40°C, ebener Untergrund
Kompatible Medien DVD-Video (DVD Disc, DVD ±R/RW)
MPEG-4 Video (von CD/DVD Disc,
DVD±R/RW, CD-R/RW)
Audio CD (von CD Disc, CD-R/RW)
Video CD (von CD Disc, CD-R/RW)
MP3 les (von CD/DVD Disc,
DVD±R/RW, CD-R/RW)
Regionalcode 2 (= Europa, Grönland, Südafrika, Ägypten
und Naher Osten, Japan)
Geräteteile..............................................................................................................4
Fernbedienung .....................................................................................................5
Technische Daten ................................................................................................6
Sicherheitshinweise ............................................................................................8
Aufstellen und Anschließen .......................................................................... 10
Inbetriebnahme ................................................................................................ 10
Über den DVD-Player ...................................................................................... 14
Medien wiedergeben .......................................................................................15
Im Dateimodus arbeiten .................................................................................20
Voreinstellungen ändern ................................................................................ 24
Fehlerbehebung ................................................................................................ 31
Entsorgung .........................................................................................................32
Garantiebedingungen .....................................................................................32
Konformitätserklärung ...................................................................................34
OSD-Menü-Übersicht.......................................................................................35
05-DVD 4543_AEG_D.indd 6 25.09.2009 9:01:48 Uhr

Deutsch 7
Es freut uns, dass Sie sich für den DVD-Spieler DVD 4543 HDMI entschie-
den haben!
Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für
den Kauf!
Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet.
Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am
Gerät zu vermeiden:
WARNUNG:
Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verlet-
zungsrisiken auf.
ACHTUNG:
Weist auf mögliche Gefährdungen für das Gerät oder andere
Gegenstände hin.
 HINWEIS:
Hebt Tipps und Informationen für Sie hervor.
ETV
Elektro-technische Vertriebsgesellschaft mbH
Industriering Ost 40
47906 Kempen
Telefon: [phone]
Mail: [e-mail]
Im Zuge ständiger Produktverbesserungen behalten wir uns technische
und gestalterische Änderungen vor.
Vielen Dank!
Symbole in dieser
Bedienungsanleitung
Herstelleranschrift
05-DVD 4543_AEG_D.indd 7 25.09.2009 9:01:50 Uhr

Deutsch
8
Bedienungsanleitung
Kinder und gebrechliche Personen
Stromversorgung
Sicherheitshinweise
Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das
Gerät verwenden.
Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weiter-
geben, geben Sie auch die Bedienungsanleitung mit.
Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen
oder Schäden am Gerät führen.
Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanlei-
tung entstehen, übernehmen wir keine Haftung.
Das Gerät darf nur im Haushalt für die private Nutzung eingesetzt
werden. Es ist für eine gewerbliche Nutzung nicht geeignet.
Lassen Sie das Gerät nicht unbeaufsichtigt und verwenden Sie es
nicht, wenn Kinder oder Personen, die die Gefahren nicht einschät-
zen können, in der Nähe sind.
Kinder oder Personen, die die Gefahren nicht einschätzen können,
dürfen das Gerät nicht benutzen. Bewahren Sie es unzugänglich auf.
Verpackungsmaterialien dürfen nicht zum Spielen verwendet wer-
den. Es besteht Erstickungsgefahr.
Das Gerät wird mit elektrischem Strom betrieben, daher besteht
grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher
besonders auf Folgendes:
Fassen Sie den Stecker niemals mit nassen Händen an.
Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen
Sie immer direkt am Stecker. Ziehen Sie niemals am Kabel, es könnte
reißen.
Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt,
überfahren wird, oder mit Hitzequellen in Berührung kommt.
Achten Sie darauf, dass das Stromkabel beim Betrieb nicht um das
Gerät gewickelt ist.
Stellen Sie das Gerät beim Betrieb nicht auf das Stromkabel.
Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnah-
me des Gerätes ausgelegt sind.
Halten Sie das Gerät von Regen und aller Feuchtigkeit fern.
Betreiben Sie das Gerät nur, wenn die auf dem Typenschild des
Gerätes angegebene elektrische Spannung mit der Spannung Ihrer
Steckdose übereinstimmt. Eine falsche Spannung kann das Gerät
zerstören.
Stellen Sie keinesfalls Blumenvasen etc. auf das Gerät. Wasser könnte
in das Gerät gelangen.
Önen Sie das Gerät nicht.
Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht
verwenden.
Achten Sie darauf, dass das Stromkabel keine Stolperfalle darstellt.
05-DVD 4543_AEG_D.indd 8 25.09.2009 9:01:50 Uhr

Deutsch 9
Laser
Transport
Standort
Betrieb
Dieses Gerät ist als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassiziert.
Das zugehörige Etikett bendet sich außen auf dem Gerät.
Laser-Strahlen können die Augen schädigen. Beachten Sie daher Fol-
gendes:
Önen Sie auf keinen Fall das Gerät. Versuchen Sie nicht, das Gerät
zu zerlegen.
Um Gefährdungen zu vermeiden: Lassen Sie Wartungsarbeiten nur
durch den Hersteller oder seinen Kundendienst durchführen.
Um eine Beschädigung der DVD zu vermeiden, entnehmen Sie diese
vor dem Transport aus dem Gerät.
Bewegen Sie das Gerät nicht, wenn es in Betrieb ist.
Der sichere Betrieb des Gerätes setzt einen dem Gerät angemessenen
Standort voraus. Beachten Sie daher Folgendes:
Schützen Sie das Gerät vor Witterungseinüssen. Verwenden Sie es
nie im Freien.
Schützen Sie das Gerät vor Feuchtigkeit.
Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, z.B. Vasen, auf
das Gerät.
Stellen Sie das Gerät nie auf oder in der unmittelbaren Nähe von
Wärmequellen wie z.B. Herdplatten, Öfen, etc. auf.
Stellen Sie das Gerät nicht in direktes Sonnenlicht.
Stellen Sie das Gerät so auf, dass eine ausreichende Luftzufuhr
gewährleistet ist. So vermeiden Sie einen Wärmestau im Inneren
des Gerätes. Achten Sie dazu darauf, dass die Lüftungsschlitze nicht
blockiert werden.
Schützen Sie das Gerät vor mechanischen Erschütterungen.
Stellen Sie das Gerät immer auf eine feste, ebene Unterlage.
Schützen Sie die Fernbedienung vor Witterungseinüssen, Feuchtig-
keit und hohen Temperaturen (z.B. durch direktes Sonnenlicht).
Das Gerät kann ein Standbild unbeschränkte Zeit auf dem Fernseh-
schirm/Bildschirm anzeigen. Hierbei können Schäden am Bildschirm
entstehen. Aktivieren Sie daher ggf. den Bildschirmschoner ➯ Seite
25, „Systemeinstellungen“.
Erhöhen Sie die Lautstärke nicht, wenn gerade eine sehr leise Passage
wiedergegeben wird. Der Lautsprecher könnte beschädigt werden,
wenn plötzlich die Wiedergabe einer sehr lauten Passage beginnt.
Bewegen Sie das Gerät nicht, wenn sich eine DVD im Gerät bendet.
Die DVD könnte beschädigt werden.
Stecken Sie die Hand nicht in das DVD-Fach. Sie könnte verletzt werden.
Legen Sie ausschließlich DVDs bzw. CDs in das DVD-Fach, das Gerät
könnte sonst beschädigt werden.
Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht
verwenden.
Ziehen Sie bei Gewitter den Netzstecker aus.
05-DVD 4543_AEG_D.indd 9 25.09.2009 9:01:50 Uhr

Deutsch
10
Bestimmungsgemäße
Verwendung
Defekt
Auspacken
Aufstellen
Batterien in die
Fernbedienung einsetzen
Der DVD-Player ist ausschließlich für die folgenden Aufgaben bestimmt:
 Abspielen von Video-DVDs/Video CDs.
 Abspielen von Audio-CDs.
Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist
untersagt.
Sollte das Gerät einmal defekt sein:
 Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen Kundendienst ersetzt werden,
um Gefährdungen zu vermeiden.
 Sollte Flüssigkeit in das Gerät gelangt sein oder wurde das Gerät
fallengelassen oder anderweitig beschädigt, muss das Gerät von
einem autorisierten Fachhändler überprüft werden. Trennen Sie das
Gerät vom Stromnetz und setzen Sie sich mit einem autorisierten
Fachhändler in Verbindung.
 Setzen Sie sich mit der Service-Hotline in Verbindung
➯Seite 33, „Garantieabwicklung“.
Viele Probleme können über diesen Weg gelöst werden.
Aufstellen und Anschließen
Packen Sie das Gerät und alle Zubehörteile aus und überprüfen Sie den
Inhalt auf Vollständigkeit.
ACHTUNG:
Transportieren/versenden Sie das Gerät grundsätzlich immer in der
Originalverpackung, damit es keinen Schaden nimmt. Heben Sie dazu
die Verpackung auf. Entsorgen Sie nicht mehr benötigtes Verpackungs-
material entsprechend der in Ihrem Land geltenden Vorschriften.
HINWEIS:
Sollten Sie einen Transportschaden bemerken, wenden Sie sich umge-
hend an Ihren Händler.
1. Stellen Sie das Gerät auf eine stabile, waagerechte und ebene Fläche.
Halten Sie einen Abstand von mindestens 10 cm zu Wänden oder
Gegenständen.
2. Schließen Sie das Gerät an eine vorschriftsmäßig installierte Steck-
dose an.
Inbetriebnahme
WARNUNG:
Austretende Batteriesäure kann zu gesundheitlichen Schäden führen. Ent-
nehmen Sie die Batterien aus dem Batteriefach, sobald sie verbraucht sind
oder die Fernbedienung voraussichtlich längere Zeit nicht benutzt wird.
Austretende Batteriesäure sofort mit einem Tuch entfernen. Bei Haut-
kontakt betroene Stelle sofort waschen. Bei Verschlucken sofort Arzt
aufsuchen. Bei Augenkontakt Augen auswaschen und Arzt aufsuchen.
05-DVD 4543_AEG_D.indd 10 25.09.2009 9:01:50 Uhr

Deutsch 11
Videokabel anschließen
Abb. 2/15
ACHTUNG:
Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht
zusammen verwendet werden. Unterschiedliche Batterietypen weisen un-
terschiedliche Eigenschaften auf. Verwenden Sie alte und neue Batterien
nicht zusammen. Ein gemeinsamer Einsatz alter und neuer Batterien kann
die Lebensdauer der neuen Batterien verkürzen und eventuell ein Auslau-
fen der alten Batterien zur Folge haben. Beachten Sie beim Entsorgen alter
Batterien die im jeweiligen Land geltenden gesetzlichen Vorschriften und
Umweltbestimmungen. Werfen Sie Batterien niemals ins Feuer!
HINWEIS:
Die Lebensdauer der beiliegenden Batterien kann lagerungsbedingt
verkürzt sein.
1. Önen und entfernen Sie den Batteriefachdeckel.
2. Legen Sie zwei Batterien Typ AAA/R03 (1,5 V) polaritätsrichtig
(+ und -) in das Batteriefach ein. Beginnen Sie jeweils mit dem
negativen Polende (-).
3. Setzen Sie den Batteriefachdeckel auf und schließen Sie ihn.
 HINWEIS:
Die Signale der Fernbedienung werden mit Infrarotlicht an den
DVD-Player übertragen. Achten Sie daher darauf, dass der DVD-
Player nicht in direktem Sonnenlicht steht. Die Übertragung der
Signale von der Fernbedienung zum DVD-Player könnte unmöglich
sein.
Wirkungskreis der Fernbedienung
Zur Benutzung der Fernbedienung richten Sie diese auf den Fernbedie-
nungssensor an der Vorderseite des Gerätes. Der Abstand von der Fern-
bedienung zum Sensor sollte 5 Meter nicht überschreiten. Der Winkel
der Fernbedienung zum Fernbedienungssensor sollte nach rechts, links,
oben und unten 30° nicht überschreiten.
Mit dem Videokabel werden die Bilddaten von Ihrem DVD-Player zu
ihrem Fernsehgerät oder Video-Projektor übertragen.
Sie haben vier verschiedene Möglichkeiten, den DVD-Player mit ihrem
Fernseher/Video-Projektor zu verbinden. Wählen Sie in Abhängigkeit von
Ihrem Wiedergabegerät eine Möglichkeit aus.
HINWEIS:
Sofern Sie keine SCART- Verbindung verwenden, müssen Sie in
jedem Fall auch eine zusätzliche Audio-Verbindung zur Übertragung
der Audio-Daten (also des Tons) herstellen.
SCART
Mit SCART werden sowohl Video- als auch Audio-Daten übertragen.
1. Stecken Sie den SCART-Stecker fest in die Buchse auf der Rückseite
des Gerätes.
2. Stecken Sie den SCART-Stecker in die entsprechende Buchse ihres
Wiedergabegerätes.
3. Wählen Sie, durch wiederholtes Drücken der Taste VIDEO (Abb. 3/25),
die Einstellung „RGB“ aus.
05-DVD 4543_AEG_D.indd 11 25.09.2009 9:01:51 Uhr

Deutsch
12
Abb. 2/12
Abb. 2/16
Abb. 2/14
Abb. 2/13
Audio-Kabel anschließen
Komponenten-Video
Eine Verbindung mit einem Komponenten-Video-Kabel bietet die Ge-
währ für eine sehr gute Wiedergabequalität.
Mit Komponenten-Video werden nur Video-Signale übertragen.
1. Stecken Sie jeden der drei Stecker in die entsprechende Buchse des
DVD-Players.
2. Stecken Sie die Stecker in die entsprechenden Buchsen Ihres Wieder-
gabegerätes.
Wählen Sie für Ihr angeschlossenes Wiedergabegerät, durch wieder-
holtes Drücken der Taste VIDEO (Abb. 3/25), zwischen den Einstel-
lungen „Progressive“ (P-Scan), „RGB“, „S-Video“ und „Interlace“ aus.
Die korrekte Einstellung entnehmen Sie bitte der Bedienungsanlei-
tung des angeschlossenen Gerätes.
S-Video
Eine Verbindung mit einem S-Video-Kabel gewährleistet eine sehr gute
Wiedergabequalität.
Mit S-Video werden nur Video-Signale übertragen.
1. Stecken Sie den S-Video-Stecker in die Buchse auf der Rückseite des
Gerätes.
2. Stecken Sie den S-Video-Stecker in die entsprechende Buchse Ihres
Wiedergabegerätes.
Composite-Video
Mit Composite-Video werden nur Video-Daten übertragen.
1. Stecken Sie den Composite-Video-Stecker in die Buchse auf der
Rückseite des Gerätes.
2. Stecken Sie den Composite-Stecker in die entsprechende Buchse
Ihres Wiedergabegerätes.
HDMI Anschluss
Eine Verbindung mit einem HDMI-Kabel gewährleistet eine sehr gute
Wiedergabequalität.
Mit HDMI werden sowohl Video- als auch Audio-Daten übertragen.
1. Stecken Sie den HDMI-Stecker in die Buchse auf der Rückseite des
Gerätes.
2. Stecken Sie den HDMI-Stecker in die entsprechende Buchse Ihres
Wiedergabegerätes.
Wählen Sie durch wiederholtes Drücken der Taste VIDEO (Abb. 3/25)
die zu Ihrem Wiedergabegerät passende Auösung aus. Die korrekte
Einstellung entnehmen Sie bitte der Bedienungsanleitung des ange-
schlossenen Gerätes.
Sie können zwischen drei Übertragungsverfahren für die Ton-Signale
wählen.
Grundsätzlich müssen Sie zunächst wählen, ob der Ton über Ihr Fernseh-
gerät oder über einen Stereo- bzw. 5.1-Verstärker ausgegeben werden soll.
05-DVD 4543_AEG_D.indd 12 25.09.2009 9:01:51 Uhr

Deutsch 13
Abb. 2/18
Abb. 2/11
Abb. 2/17
Entsprechend schließen Sie dann das Audio-Kabel an den Fernseher oder
an einen Verstärker an.
 HINWEIS:
Sofern Ihr Verstärker über einen digitalen Eingang verfügt, sollten Sie
diesen verwenden. Sie erzielen so eine bessere Tonqualität, zudem ist
die Installation einfacher.
Stereo
Verbinden Sie die beiden Audio-Kabel für den rechten und den linken
Lautsprecher mit Ihrem Wiedergabegerät oder Ihrem Verstärker.
1. Stecken Sie die Audio-Stecker in die Buchse auf der Rückseite des
Gerätes.
2. Stecken Sie die Audio-Stecker in die entsprechende Buchsen ihres
Wiedergabegerätes oder Ihres Verstärkers.
5.1-Audio-Signal
Verwenden Sie eine Audio-Ausgabe über ein 5.1-Audio-Signal, wenn Sie
eine besonders natürliche Wiedergabe erzielen wollen.
Bei diesem Verfahren werden 6 Lautsprecher verwendet. Vier Lautspre-
cher werden hierbei in jede Ecke des Raumes platziert. Ein Lautsprecher
wird in der Nähe des Wiedergabegerätes positioniert. Der sechste Laut-
sprecher dient der Wiedergabe der tiefen Töne. Durch diese Verteilung
der Lautsprecher werden sehr natürlich wirkende Raumklangeekte
erzielt.
Verbinden Sie den 5.1CH AUDIO OUT Anschluss auf der Rückseite des
DVD-Players mit den entsprechenden Anschlüssen auf der Rückseite des
Subwoofers.
Gehen Sie folgendermaßen vor:
1. Stecken Sie die Audio-Stecker in die Buchse auf der Rückseite des
Gerätes. Achten Sie auf die richtige Anordnung der Stecker:
- (1) Anschluss Subwoofer: Basslautsprecher
- (2) Anschluss Center-Lautsprecher
- (3) Lautsprecher rechts hinten
- (4) Lautsprecher links hinten
- (5) Lautsprecher rechts vorne
- (6) Lautsprecher links vorne
2. Stecken Sie die Audio-Stecker in die entsprechenden Buchsen ihres
Wiedergabegerätes oder Ihres Verstärkers.
Digital
Verbinden Sie das Koaxial-Kabel zur Übertragung des digitalen Audiosi-
gnals mit Ihrem Wiedergabegerät oder Ihrem Verstärker.
1. Stecken Sie den Audio-Stecker in die Buchse auf der Rückseite des
Gerätes.
2. Stecken Sie den Audio-Stecker in die entsprechende Buchse Ihres
Wiedergabegerätes oder Ihres Verstärkers.
05-DVD 4543_AEG_D.indd 13 25.09.2009 9:01:51 Uhr

Deutsch
14
Eingänge an der Frontseite
Abb. 1/10
Abb. 1/5
Gerät einschalten
Abb. 1/1
USB-Eingang (auf der Frontseite)
Verbinden Sie Ihr Ausgabegerät direkt mit der Buchse auf der Vorder-
seite des Gerätes.
Speicherkarten Einschub (auf der Frontseite)
Schieben Sie eine SD/MMC bzw. MS Speicherkarte in den Kartenein-
schub auf der Vorderseite des Gerätes.
Schalten Sie den DVD-Player ein, indem Sie die Bereitschafts-Taste
„STANDBY/ON“ auf der Vorderseite des Gerätes betätigen.
Über den DVD-Player
Sie können mit dem DVD-Player eine Vielzahl von DVD-Formaten ab-
spielen ➯Seite 6, „Technische Daten“.
Beachten sollten Sie jedoch, dass DVDs in vielen Fällen mit einem
sogenannten „Regionalcode“ versehen sind. Dieser gibt an, für welche
Weltregion die DVD bestimmt ist. So kennzeichnet der Regionalcode
„1“ beispielsweise DVDs, die für die USA und Kanada bestimmt sind. Der
Regionalcode „2“ hingegen kennzeichnet DVD, die für Europa bestimmt
sind.
 HINWEIS:
Sie können mit dem DVD-Player nur solche DVDs abspielen, die
mit dem Regionalcode 2 gekennzeichnet sind. Es gibt sowohl eine
Vielzahl von Brenn- und Komprimierungsverfahren als auch große
Qualitätsunterschiede bei (gebrannten) CDs/DVDs. Darüber hinaus
hält die Musikindustrie keine festen Standards beim Kopierschutz
ein. Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei
der Wiedergabe von CDs, DVDs und MP3 CDs kommen. Dies ist keine
Fehlfunktion des Gerätes.
Darüber hinaus kann es in Einzelfällen problematisch sein, CDs oder
DVDs abzuspielen, die auf einem Computer erzeugt wurden (z.B.
Urlaubsbilder). Überprüfen Sie im Falle von Problemen die Einstellungen
des DVD-Brennprogrammes auf Ihrem Computer. Stellen Sie insbeson-
dere sicher, dass die DVD nalisiert wurde. Weitere Informationen hierzu
nden Sie in der Bedienungsanleitung Ihres Aufnahmegerätes.
05-DVD 4543_AEG_D.indd 14 25.09.2009 9:01:51 Uhr

Deutsch 15
Begrie
Fernbedienung verwenden
CD/DVD laden
Bildschirmanzeige
CD-Menü verstehen
Eingabe nicht möglich
Ist eine von Ihnen gewählte Funktion oder Eingabe nicht möglich,
erscheint auf dem Bildschirm „UNGÜLTIG“.
 Track: Mit „Track“ werden die Abschnitte einer Audio-CD bezeich-
net. Hierbei kann es sich beispielsweise um ein Lied, den Satz einer
Symphonie, etc. handeln.
 Titel/Kapitel: Video-DVDs werden in „Titel“ und „Kapitel“ unterteilt.
Ein „Titel“ kann dabei z.B. ein bestimmter Film sein, die „Kapitel“
hingegen Unterabschnitte dieses Films.
 MPEG4: Ihr DVD-Player ist weiterhin für die Wiedergabe von
Dateien geeignet, die MPEG-4 (kurz für Moving Picture Experts
Group-4) komprimiert sind. MPEG-4 ist eine Kompressionsmetho-
de, durch die große Datenmengen reduziert werden können, ohne
merkliche Qualitätsverluste für Bild und Ton.
 HINWEIS:
Eine volle Kompatibilität zu weltweit verfügbare Kompressionsverfah-
ren ist nicht zu gewährleisten, insbesondere wenn mehrere Tonspuren
oder Untertitel im Spiel sind. Auch MPEG 4 Files mit integrierter Son-
derfunktion wie Menü, Untertitel etc. werden nicht immer unterstützt.
Dies ist keine Fehlfunktion des Gerätes.
Medien wiedergeben
Sie übermitteln dem DVD-Player Befehle mit der Fernbedienung. Es ist
dabei wichtig, dass das Ende der Fernbedienung in Richtung des DVD-
Players zeigt.
1. Drücken Sie auf die Fernbedienungs-Taste OPEN/CLOSE (Abb. 3/1).
Das CD/DVD-Fach önet sich.
2. Legen Sie die CD/DVD in das Fach.
3. Drücken Sie noch einmal auf die Taste OPEN/CLOSE (Abb. 3/1). Das
CD/DVD-Fach wird geschlossen. Auf dem Display (Abb. 1/4) erscheint
zunächst die Anzeige „rEAd“. Nach kurzer Zeit wird der Typ des gela-
denen Mediums angezeigt (z.B. „DVD“).
Werden CDs abgespielt, so werden folgende Statusinformationen auf
dem Bildschirm angezeigt:
 Medientyp (1), z.B. „CD“.
 Aktueller Track/Gesamtanzahl der Tracks (2).
 Audioausgabe (3): Wurde die Taste MUTE (Abb. 3/34) der Fernbedie-
nung gedrückt, so wird die Audioausgabe unterbunden.
 Wiederholung (4):
- „x“: keine Wiederholung.
- „1“: der aktuelle Track wird wiederholt.
- „A“: alle Tracks werden wiederholt.
Die Wiederholung legen Sie mit der Taste REPEAT fest.
05-DVD 4543_AEG_D.indd 15 25.09.2009 9:01:51 Uhr

Deutsch
16
Bildschirmanzeige
DVD-Menü verstehen
Wiedergabe starten
 Zeit (5): Hier nden Sie Angaben zur Spieldauer, sowie zur verblei-
bender Spielzeit. Standardmäßig wird die bisherige Wiedergabedauer
des aktuellen Tracks angezeigt. Die Anzeige erfolgt in Stunden,
Minuten und Sekunden. Drücken Sie einmal oder mehrfach auf die
Taste DISPLAY (Abb. 3/4) der Fernbedienung, um sich weitere Zeitan-
zeigen anzeigen zu lassen.
Folgende Möglichkeiten stehen zur Auswahl
- verbleibende Zeit bis zum Track-Ende,
- bisherige Wiedergabedauer der CD,
- verbleibende Zeit bis zum CD-Ende.
Verwenden Sie DVDs, so können Sie sich das Bildschirmmenü mit einem
Druck auf die Taste DISPLAY (Abb. 3/4) anzeigen lassen.
DVD-Menü Seite 1
 Aktueller Titel/Gesamtanzahl der Titel (1).
 Aktuelles Kapitel/Gesamtanzahl der Kapitel (2).
 Zeit (3): Hier nden Sie Angaben zur Spieldauer, sowie zur verblei-
bender Spielzeit.
Standardmäßig wird die bisherige Wiedergabedauer des aktuellen
Titels angezeigt.
Die Anzeige erfolgt in Stunden, Minuten und Sekunden.
Drücken Sie einmal oder mehrfach auf die Taste DISPLAY (Abb. 3/4)
der Fernbedienung, um sich weitere Zeitanzeigen anzeigen zu lassen.
Folgende Möglichkeiten stehen zur Auswahl
- verbleibende Zeit bis zum Kapitel-Ende,
- bisherige Wiedergabedauer des Titels,
- verbleibende Zeit bis zum Titel-Ende.
DVD-Menü Seite 2
 Ausgabesprache (1): Angezeigt wird, wie viele Sprachen zur Auswahl
stehen und welche Sprache verwendet wird.
 Typ der Audioausgabe (2).
 Untertitelanzeige (3): Angezeigt wird, ob und in welcher Sprache
Untertitel ausgegeben werden.
 Bildwinkel (4): Sofern die DVD die Möglichkeit bietet, verschiedene
Bildwinkel auszuwählen, wird hier die Anzahl der Bildwinkel sowie
der aktuell ausgewählte Bildwinkel angezeigt.
1. Legen Sie eine CD/DVD in das CD/DVD-Fach ➯Seite 15, „CD/DVD
laden“.
2. Drücken Sie auf die Taste „II “ (Abb. 3/24) der Fernbedienung.
 HINWEIS:
Startet die Wiedergabe nicht oder ist die Qualität der Wiedergabe
unbefriedigend, dann sollten Sie die Voreinstellungen des DVD-Players
überprüfen.
05-DVD 4543_AEG_D.indd 16 25.09.2009 9:01:51 Uhr

Deutsch 17
Wiedergabe unterbrechen
Audio-Sprache/
Audio-Modus ändern
Untertitel anzeigen
Wiedergabe stoppen
Vorheriges Kapitel/
Track auswählen
Nächstes Kapitel/
Track auswählen
Track direkt auswählen
Passage über
Menü ansteuern
DVD-Titel/
Kapitel wiederholen
1. Drücken Sie auf die Taste „II“ (Abb. 3/24) der Fernbedienung. Die
Wiedergabe wird unterbrochen, das aktuell sichtbare Bild wird „ein-
gefroren“.
2. Drücken Sie auf die Taste „II“ (Abb. 3/24) der Fernbedienung, um
die „normale“ Wiedergabe wieder zu starten.
 Drücken Sie mehrfach auf die Taste AUDIO (Abb. 3/29), um die
Audio-Sprache zu ändern. Die zur Auswahl stehenden Audio-Spra-
chen sind abhängig von der DVD.
 Nur bei Audio-/MP3-CDs:
Durch wiederholtes Drücken der Taste AUDIO (Abb. 3/29) können Sie
den Audio-Modus auf „Mono“ oder „Stereo“ einstellen.
Drücken Sie mehrfach auf die Taste SUBTITLE (Abb. 3/33), wenn Sie die
Untertitelausgabe aktivieren, deaktivieren oder wenn Sie eine ande-
re Untertitelsprache auswählen wollen. Die zur Auswahl stehenden
Untertitel-Sprachen sind abhängig von der DVD.
 Drücken Sie während der Wiedergabe auf die Taste „“ (Abb. 3/12).
Die Wiedergabe wird angehalten.
 Drücken Sie noch einmal auf die Taste „II“ (Abb. 3/24), um die
Wiedergabe von der letzten Position fortzusetzen.
 Drücken Sie zweimal auf die Taste „“ (Abb. 3/12), um die Wieder-
gabe vollständig zu stoppen. Drücken Sie nun noch einmal auf die
Taste „II“ (Abb. 3/24), so wird die CD/DVD von vorn abgespielt.
Drücken Sie die Taste „I“
(Abb. 3/11), um zum Beginn des vorherigen
Kapitels oder Tracks zu springen.
Drücken Sie die Taste „I“ (Abb. 3/13), um zum Beginn des nächsten
Kapitels oder Tracks zu springen.
Tippen Sie die Nummer des gewünschten Kapitels/Tracks mit Hilfe der
Zierntasten der Fernbedienung ein (Abb. 3/2).
Nach kurzer Zeit wird die Wiedergabe dieses Tracks gestartet.
Über das Bildschirmmenü können Sie komfortabel beliebige Passagen
eines Mediums ansteuern. Gehen Sie hierzu folgendermaßen vor:
1. Drücken Sie auf die Taste GOTO (Abb. 3/5). Das medienspezische
Menü wird angezeigt.
2. Sie sehen im Menü eine Einfügemarke (1). Bewegen Sie diese mit den
Richtungstasten (Abb. 3/27) in die gewünschte Rubrik (z.B. „Kapitel“).
3. Geben Sie nun den Punkt an, von dem die Wiedergabe starten soll. In
Abhängigkeit vom Typ des Mediums kann es sich dabei beispielsweise
um eine Tracknummer, ein Kapitel oder auch die Zeit handeln. Die
Eingabe nehmen Sie über die Zierntasten (Abb. 3/2) vor.
4. Drücken Sie nun auf die Taste ENTER (Abb. 3/7), um von diesem
Punkt die Wiedergabe zu starten.
1. Wählen Sie das Kapitel oder den Titel aus, der wiederholt werden soll.
2. Drücken Sie auf die Taste REPEAT (Abb. 3/21). Auf dem Bildschirm
erscheint die Meldung „WIEDER: [KAPITEL]“.
05-DVD 4543_AEG_D.indd 17 25.09.2009 9:01:52 Uhr

Deutsch
18
CD-Track wiederholen
CD wiederholen
Wiederholen beenden
CD/DVD Zufallswiedergabe
Zufallswiedergabe beenden
DVD-Menü verwenden
Schnell-Vor- oder
Zurücklauf durchführen
Bildausschnitt vergrößern
3. Drücken Sie erneut auf die Taste REPEAT, bis Sie die Anzeige
„WIEDER: [TITEL]“ auf dem Bildschirm sehen.
1. Wählen Sie den Track aus, der wiederholt werden soll.
2. Drücken Sie auf die Taste REPEAT (Abb. 3/21). Auf dem Bildschirm
erscheint die Meldung „WIEDER: [1]“.
Drücken Sie so oft auf die Taste REPEAT (Abb. 3/21), bis auf dem Bild-
schirm die Meldung „WIEDER: [ALLE]“ erscheint.
Drücken Sie so oft auf die Taste REPEAT (Abb. 3/21), bis auf dem Bild-
schirm die Meldung „WIEDER: [AUS]“ erscheint.
Um die CD/DVD in zufälliger Reihenfolge abzuspielen:
Drücken Sie auf die Taste SHUFFLE (Abb. 3/18). Auf dem Bildschirm
erscheint die Meldung „ZUFALLSMODUS“.
Drücken Sie so oft auf die Taste SHUFFLE (Abb. 3/18), bis auf dem Bild-
schirm die Meldung „ZUFALLSMODUS [AUS]“ erscheint.
Normalerweise weist jede DVD ein eigenes Menü auf. Hier können Sie
Kapitel auswählen, Einstellungen vornehmen, etc. Dieses Menü ist DVD-
spezisch und kann daher hier nicht näher beschrieben werden.
Drücken Sie auf die Taste MENU (Abb. 3/8), um das DVD-Menü zu
starten. Navigieren Sie im Menü mit den Richtungstasten (Abb. 3/27).
Bestätigen Sie die Eingabe mit der Taste ENTER (Abb. 3/7).
Benden Sie sich in einem Menü-Bereich, in dem Sie direkt ein Kapitel
auswählen können, so können Sie dessen Nummer über die Zierntasten
(Abb. 3/2) der Fernbedienung eingeben.
Der DVD-Player verfügt über die Möglichkeit, einen Schnell-Vor-oder
Zurücklauf durchzuführen.
1. Drücken Sie auf die Taste  (Abb. 3/22) bzw.  (Abb. 3/23), um
einen Schnellvorlauf bzw. Schnellrücklauf zu starten. Auf dem Bild-
schirm wird nun die aktuelle Wiedergaberichtung und Geschwindig-
keit angezeigt, z.B. „VORWÄRTS x 2 “.
2. Drücken Sie mehrfach auf die Taste  bzw. , um die Geschwindig-
keit zu verändern. Die Geschwindigkeit kann um den Faktor 2, 4, 8
oder 20 beschleunigt erfolgen.
3. Drücken Sie auf die Taste „II“ (Abb. 3/24), um beim Erreichen der
gesuchten Passage die normale Wiedergabe zu starten.
Sie können beim Betrachten von DVDs, VCDs bzw. Bildern den Bildaus-
schnitt verändern.
Drücken Sie auf die Taste ZOOM (Abb. 3/6), um den Bildausschnitt zu
verändern. Drücken Sie mehrfach auf die Taste, um den geeigneten
Zoom-Faktor auszuwählen bzw. um den ursprünglichen Zoom-Faktor
wieder einzustellen.
HINWEIS:
Mit den Richtungstasten (Abb. 3/27) können Sie sich im gezoomten
Bild bewegen.
05-DVD 4543_AEG_D.indd 18 25.09.2009 9:01:52 Uhr

Deutsch 19
Bildwinkel ändern
Lautstärke einstellen
Playlist erstellen (DVD/CD/MP3)
Abb. CD/MP3
Abb. DVD
Playlist löschen (DVD/CD/MP3)
Einige DVDs bieten Ihnen die Möglichkeit den Bildwinkel selber auszu-
wählen.
Drücken Sie auf die Taste ANGLE (Abb. 3/32), um den Bildwinkel zu
ändern.
HINWEIS:
Ist ein Wechsel des Bildwinkels nicht möglich, so erscheint auf dem
Bildschirm die Meldung „UNGÜLTIG“.
Drücken Sie wiederholt auf die Taste, um einen anderen Bildwinkel zu
wählen oder zu dem ursprünglichen Bildwinkel zurückzuspringen.
Drücken Sie auf die Taste VOL + (Abb. 3/14), um die Lautstärke zu
erhöhen.
Drücken Sie auf die Taste VOL - (Abb. 3/16), um die Lautstärke zu
vermindern.
 HINWEIS:
Denken Sie jedoch daran, dass Sie so lediglich die Ausgabelautstärke
des DVD-Players verändern. Um die Lautstärke Ihren Wünschen gemäß
einzustellen, müssen Sie ggf. noch die Lautstärke des Wiedergabege-
rätes anpassen.
Unter Umständen möchten Sie die Titel z.B. einer DVD nicht in der
vom Hersteller vorgegebenen Reihenfolge abspielen. Mit der Funktion
„Playlist erstellen“ können Sie sich eine eigene Wiedergabereihenfolge
erstellen.
Gehen Sie hierzu folgendermaßen vor:
1. Drücken Sie auf die Taste PROG (Abb. 3/30). Sie sehen nun eine
Tabelle. Hier geben Sie die gewünschte Reihenfolge der Tracks (bei
CDs/MP3 CDs) bzw. Kapitel/Titel (bei DVDs) ein.
 HINWEIS:
Ihre Playlist geht sowohl beim Ausschalten des DVD-Players als
auch beim Einlegen einer neuen DVD verloren.
2. In der Tabelle navigieren Sie mit den Richtungstasten (Abb. 3/27).
3. Geben Sie an der jeweiligen Tabellenposition den gewünschten Titel
und das Kapitel ein. Verwenden Sie hierzu die Zierntasten (Abb. 3/2).
4. Speichern Sie Ihre Eingabe, indem Sie mit den Richtungstasten
(Abb. 3/27) am unteren Rand der Tabelle den Befehl „WIEDERGABE“
auswählen.
5. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER (Abb. 3/7)
der Fernbedienung drücken.
1. Drücken Sie auf die Taste PROG. Sie sehen nun eine Tabelle.
2. Steuern Sie mit den Richtungstasten (Abb. 3/27) den Befehl „LÖSCH“
am unteren Ende der Tabelle an.
3. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER (Abb. 3/7)
der Fernbedienung drücken.
4. Drücken Sie zum Beenden die Taste PROG.
05-DVD 4543_AEG_D.indd 19 25.09.2009 9:01:52 Uhr

Deutsch
20
CD/DVD verwenden
Speicherkarte verwenden
USB-Medium verwenden
Im Dateimodus arbeiten
Neben der Möglichkeit, „normale“ Filme oder Musik von CDs/DVDs
wiederzugeben, haben Sie bei diesem DVD-Player zudem die Möglichkeit
Video- oder Audio-Dateien von CDs oder DVDs, wiederzugeben, die in
Dateisystemen gespeichert sind. Solche Medien liegen häug dann vor,
wenn Sie CDs mit Digitalfotos oder MP3-Musik auf ihrem Computer
erstellen.
1. Legen Sie die CD oder DVD in das Laufwerk ➯Seite 15, „CD/DVD
laden“.
2. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wie-
dergabe ➯Seite 21, „Datei/Verzeichnis auswählen und Wiedergabe
starten“.
Folgende Speicherkarten können Sie verwenden:
SD-Card
Multi Media Card
Memory-Stick
1. Stecken Sie die Speicherkarte in den Kartenleser (Abb. 1/7).
2. Drücken Sie auf die Taste USB/CARD (Abb. 3/10) der Fernbedienung,
um den DVD-Player in den Dateimodus zu schalten.
3. Wählen Sie mit den Richtungstasten (Abb. 3/27) den Modus „CARD“
aus. Bestätigen Sie mit der Taste ENTER (Abb. 3/7).
HINWEIS:
Um herauszunden, welche abspielbaren Dateien hier zu nden
sind, untersucht der DVD-Player nun den Inhalt des Speichermedi-
ums. Dieser Vorgang kann bei großen Speichermedien lange dauern.
4. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wie-
dergabe ➯Seite 21, „Datei/Verzeichnis auswählen und Wiedergabe
starten“.
5. Wollen Sie wieder in den DVD Modus wechseln, drücken Sie erneut
auf die USB/CARD Taste (Abb. 3/10). Wählen Sie mit den Rich-
tungstasten (Abb. 3/27) den Modus „DISC“ aus. Bestätigen Sie mit
der Taste ENTER (Abb. 3/7).
Über den USB-Anschluss können Sie zahlreiche Geräte mit dem DVD-
Player verbinden. Beispiele für solche Geräte sind USB-Speichersticks
oder Digitalkameras.
Dieses Gerät ist nach den letzten Stand der technischen Entwicklungen
im USB Bereich entwickelt worden. Die große Anzahl von verschiedenen
USB Speichermedien jeglicher Art die heute angeboten werden, erlauben
es leider nicht, eine volle Kompatibilität mit allen USB Speichermedi-
en zu gewährleisten. Aus diesem Grund kann es in seltenen Fällen zu
Problemen bei der Wiedergabe von USB Speichermedien kommen. Dies
ist keine Fehlfunktion des Gerätes.
1. Stecken Sie ein USB-Speichermedium direkt in den entsprechenden
Anschluss des DVD-Players (Abb. 1/10).
2. Drücken Sie auf die Taste USB/CARD (Abb. 3/10) der Fernbedienung,
um den DVD-Player in den Dateimodus zu schalten.
05-DVD 4543_AEG_D.indd 20 25.09.2009 9:01:52 Uhr
