2
Inhalt - Besondere Hinweise
BESONDERE HINWEISE
BEDIENUNG
1. Allgemeine Hinweise...................................................3
2. Sicherheit .....................................................................3
3. Gerätebeschreibung ...................................................4
4. Einstellungen ............................................................... 4
5. Reinigung, Pege und Wartung................................. 4
6. Problembehebung.......................................................4
INSTALLATION
7. Sicherheit .....................................................................5
8. Gerätebeschreibung ...................................................5
9. Vorbereitungen ............................................................5
10. Montage ........................................................................6
11. Inbetriebnahme.......................................................... 10
12. Außerbetriebnahme .................................................. 10
13. Störungsbehebung.................................................... 10
14. Wartung ...................................................................... 11
KUNDENDIENST UND GARANTIE
UMWELT UND RECYCLING
BESONDERE
HINWEISE
-Das Gerät kann von Kindern ab 8 Jah-
ren sowie von Personen mit verringerten
physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und
Wissen benutzt werden, wenn sie beauf-
sichtigt werden oder bezüglich des sicheren
Gebrauchs des Geräts unterwiesen wurden
und die daraus resultierenden Gefahren
verstanden haben. Kinder dürfen nicht mit
dem Gerät spielen. Reinigung und Benut-
zer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
-Verbrühungsgefahr: Die Armatur kann eine
Temperatur von über 60 °C annehmen.
-Das Gerät muss über eine Trennstrecke
von mindestens 3 mm allpolig vom Netzan-
schluss getrennt werden können.
-Befestigen Sie das Gerät wie in Kapitel „In-
stallation / Montage“ beschrieben.
-Beachten Sie den maximal zulässigen
Druck (siehe Kapitel „Technische Daten /
Datentabelle).
-Entleeren Sie das Gerät wie in Kapitel
„Installation / Wartung / Gerät entleeren“
beschrieben.

3
Bedienung - für den Benutzer und den Fachhandwerker
BEDIENUNG
1. Allgemeine Hinweise
Die Kapitel „Besondere Hinweise“ und „Bedienung“ rich-
ten sich an den Gerätebenutzer und den Fachhandwerker.
Das Kapitel „Installation“ richtet sich an den Fachhand-
werker.
Hinweis
Lesen Sie diese Anleitung vor dem Gebrauch sorg-
fältig durch und bewahren Sie sie auf.
Geben Sie die Anleitung gegebenenfalls an einen
nachfolgenden Benutzer weiter.
1.1 Sicherheitshinweise
1.1.1 Aufbau von Sicherheitshinweisen
!
SIGNALWORT Art der Gefahr
Hier stehen mögliche Folgen bei Nichtbeachtung
des Sicherheitshinweises.
» Hier stehen Maßnahmen zur Abwehr der Gefahr.
1.1.2 Symbole, Art der Gefahr
Symbol Art der Gefahr
Verletzung
Stromschlag
Verbrennung (Verbrennung, Verbrühung)
1.1.3 Signalworte
SIGNALWORT Bedeutung
GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzun-
gen oder Tod zur Folge haben.
WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzun-
gen oder Tod zur Folge haben kann.
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren
oder leichten Verletzungen führen kann.
1.2 Andere Markierungen in dieser
Dokumentation
Hinweis
Allgemeine Hinweise werden mit dem nebenstehen-
den Symbol gekennzeichnet.
» Lesen Sie die Hinweistexte sorgfältig durch.
Symbol Bedeutung
Sachschaden (Geräte-, Folge-, Umweltschaden)
Geräteentsorgung
» Dieses Symbol zeigt Ihnen, dass Sie etwas tun müs-
sen. Die erforderlichen Handlungen werden Schritt
für Schritt beschrieben.
1.3 Maßeinheiten
Hinweis
Wenn nicht anders angegeben, sind alle Maße in
Millimeter.
2. Sicherheit
2.1 Bestimmungsgemäße Verwendung
Das Gerät ist für den Einsatz im häuslichen Umfeld vor-
gesehen. Es kann von nicht eingewiesenen Personen si-
cher bedient werden. In nicht häuslicher Umgebung, z. B.
im Kleingewerbe, kann das Gerät ebenfalls verwendet
werden, sofern die Benutzung in gleicher Weise erfolgt.
Das Druckgerät dient zur Erwärmung von Trinkwasser
oder zur Nacherwärmung von vorgewärmtem Wasser.
Das Gerät kann ein oder mehrere Entnahmestellen ver-
sorgen.
Eine andere oder darüber hinausgehende Benutzung gilt
als nicht bestimmungsgemäß. Zum bestimmungsgemä-
ßen Gebrauch gehört auch das Beachten dieser Anlei-
tung sowie der Anleitungen für eingesetztes Zubehör.
2.2 Allgemeine Sicherheitshinweise
VORSICHT Verbrennung
Die Armatur kann während des Betriebs eine Tem-
peratur von über 60 °C annehmen.
Bei Auslauftemperaturen größer 43 °C besteht Ver-
brühungsgefahr.
VORSICHT Verbrennung
Die Warmwassertemperatur kann bei Betrieb mit
vorgewärmtem Wasser, z. B. einer Solaranlage, von
der eingestellten Solltemperatur abweichen.
!
WARNUNG Verletzung
Das Gerät kann von Kindern ab 8 Jahren sowie von
Personen mit verringerten physischen, sensori-
schen oder mentalen Fähigkeiten oder Mangel an
Erfahrung und Wissen benutzt werden, wenn sie
beaufsichtigt werden oder bezüglich des sicheren
Gebrauchs des Geräts unterwiesen wurden und die
daraus resultierenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen. Reini-
gung und Benutzer-Wartung dürfen nicht von Kin-
dern ohne Beaufsichtigung durchgeführt werden.
Falls Kinder oder Personen mit eingeschränkten körperli-
chen, sensorischen oder geistigen Fähigkeiten das Gerät
benutzen, empfehlen wir eine dauerhafte Temperaturbe-
grenzung. Die Begrenzung können Sie vom Fachhand-
werker einstellen lassen.
!
Sachschaden
Das Gerät und die Armatur sind vom Nutzer vor Frost
zu schützen.
2.3 CE-Kennzeichnung
Die CE-Kennzeichnung belegt, dass das Gerät alle grund-
legenden Anforderungen erfüllt:
◦Niederspannungsrichtlinie
◦Richtlinie über die elektromagnetische Verträglich-
keit
Die maximal zulässige Netzimpedanz ist im Kapitel
„Technische Daten“ angegeben.
!
!

4
Bedienung - für den Benutzer und den Fachhandwerker
2.4 Prüfzeichen
Siehe Typenschild am Gerät.
Landesspezische Zulassungen und
Zeugnisse: Deutschland
Für das Gerät ist auf Grund der Landesbauordnungen ein
allgemeines bauaufsichtliches Prüfzeugnis zum Nachweis
der Verwendbarkeit hinsichtlich des Geräuschverhaltens
erteilt.
AEG
HOL
DIN 4109
PA-IX 6814/I
3. Gerätebeschreibung
Der elektronisch geregelte Durchlauferhitzer mit automa-
tischer Leistungsanpassung hält die Auslauftemperatur
bis zur Leistungsgrenze konstant. Danach wird die Tem-
peratur über die Entnahmearmatur gewählt.
Heizsystem
Das Blankdraht-Heizsystem hat einen druckfesten Kunst-
stoffmantel. Das Heizsystem ist für kalkarme und kalk-
haltige Wässer geeignet, es ist gegen Verkalkung weit-
gehend unempndlich. Das Heizsystem sorgt für eine
schnelle und efziente Warmwasserversorgung.
Hinweis
Das Gerät ist mit einer Lufterkennung ausgestattet,
die eine Beschädigung des Heizsystems weitgehend
verhindert. Gelangt während des Betriebes Luft in
das Gerät, schaltet das Gerät die Heizleistung für
eine Minute aus und schützt somit das Heizsystem.
4. Einstellungen
Sie können die Warmwasser-Auslauftemperatur stufenlos
einstellen. Die gewählte Temperatur wird angezeigt. Bei
Temperaturen über 43 °C wechselt die Farbe der Anzeige
von Blau auf Rot, um eine Verbrühgefahr anzuzeigen.
D0000041982
» Drehen Sie den Einstellknopf auf die gewünschte
Temperatur.
Hinweis
Wird bei voll geöffnetem Entnahmeventil und ma-
ximaler Temperatureinstellung keine ausreichen-
de Auslauftemperatur erreicht, ießt mehr Wasser
durch das Gerät, als das Heizsystem erwärmen kann
(Gerät an der Leistungsgrenze).
» Reduzieren Sie die Wassermenge am Entnah-
meventil.
Einstellungsempfehlung bei Betrieb mit einer
Thermostatarmatur
Stellen Sie die Temperatur am Gerät auf maximale Tem-
peratur ein.
Nach Unterbrechung der Wasserversorgung
!
Sachschaden
Nach Unterbrechung der Wasserversorgung muss
das Gerät mit folgenden Schritten wieder in Betrieb
genommen werden, damit das Blankdraht-Heizsys-
tem nicht zerstört wird.
» Schalten Sie das Gerät spannungsfrei, indem
Sie die Sicherungen ausschalten.
» Öffnen Sie die Armatur eine Minute lang, bis das
Gerät und die vorgeschaltete Kaltwasser-Zulauf-
leitung luftfrei sind.
» Schalten Sie die Netzspannung wieder ein.
5. Reinigung, Pege und
Wartung
» Verwenden Sie keine scheuernden oder anlösenden
Reinigungsmittel. Zur Pege und Reinigung des Ge-
rätes genügt ein feuchtes Tuch.
» Kontrollieren Sie regelmäßig die Armaturen. Kalk an
den Armaturausläufen können Sie mit handelsübli-
chen Entkalkungsmitteln entfernen.
6. Problembehebung
Problem Ursache Behebung
Das Gerät schaltet
trotz voll geöffnetem
Warmwasserventil
nicht ein.
Es liegt keine Span-
nung an. Prüfen Sie die Siche- rungen in der Hausin-
stallation.
Die Durchflussmen-
ge ist zu gering. Der
Strahlregler in der
Armatur oder der
Duschkopf ist verkalkt
oder verschmutzt.
Reinigen und / oder
entkalken Sie den
Strahlregler oder den
Duschkopf.
Wunschtemperatur
> 45 °C wird nicht
erreicht.
Die Wasserversor-
gung ist unterbrochen.
Entlüften Sie das
Gerät und die Kalt-
wasserzulaufleitung
(siehe Kapitel „Einstel-
lungen“).
Die Kaltwasserzu-
lauftemperatur ist
> 45 °C.
Verringern Sie die
Kaltwasserzulauftem-
peratur.
Können Sie die Ursache nicht beheben, rufen Sie den Fachhand-
werker. Zur besseren und schnelleren Hilfe teilen Sie ihm die
Nummer vom Typenschild mit (000000-0000-00000):
Nr.: 000000-0000-00000
D0000041614

5
Installation - für den Fachhandwerker
INSTALLATION
7. Sicherheit
Die Installation, Inbetriebnahme sowie Wartung und Re-
paratur des Gerätes darf nur von einem Fachhandwerker
durchgeführt werden.
7.1 Allgemeine Sicherheitshinweise
Wir gewährleisten eine einwandfreie Funktion und Be-
triebssicherheit nur, wenn das für das Gerät bestimmte
Original-Zubehör und die originalen Ersatzteile verwendet
werden.
!
Sachschaden
Beachten Sie die maximale Zulauftemperatur. Bei
höheren Temperaturen kann das Gerät beschädigt
werden. Mit dem Einbau einer Zentral-Thermostat-
armatur können Sie die maximale Zulauftemperatur
begrenzen.
7.2 Vorschriften, Normen und
Bestimmungen
Hinweis
Beachten Sie alle nationalen und regionalen Vor-
schriften und Bestimmungen.
◦Die Schutzart IP 25 (strahlwassergeschützt) ist nur
mit sachgemäß montierter Kabeltülle gewährleistet.
◦ Der spezische elektrische Widerstand des Was-
sers darf nicht kleiner sein als auf dem Typenschild
angegeben. Bei einem Wasser-Verbundnetz ist der
niedrigste elektrische Widerstand des Wassers zu
berücksichtigen (siehe Kapitel „Technischen Daten /
Einsatzbereiche / Umrechnungstabelle“). Den spezi-
schen elektrischen Widerstand oder die elektrische
Leitfähigkeit des Wassers erfahren Sie bei Ihrem
Wasserversorgungs-Unternehmen.
8. Gerätebeschreibung
8.1 Lieferumfang
Mit dem Gerät werden geliefert:
◦Wandaufhängung
◦Gewindebolzen, Schrauben und Dübel für die
Wandaufhängung
◦Montageschablone
◦2 Doppelnippel (Kaltwasser mit Absperrventil)
◦Flachdichtungen
◦Kabeltülle (elektrische Zuleitung oben / unten)
◦Schrauben / Dübel für Rückwandbefestigung bei
Aufputz-Wasseranschluss
8.2 Zubehör
Armatur
ADEo 70 WD - Badewannen-Druckarmatur
Montage-Zubehör
Rohrbausatz-Untertischmontage UT 104, Anschlüsse:
Aufputz, G 3/8, oben. Wasseranschlüsse mit 12 mm
Quetschverschraubung.
Universal-Montagerahmen
Montagerahmen mit elektrischen Anschlüssen.
Rohrbausatz-Untertischgeräte
Der Bausatz für Untertischmontage ist notwendig, wenn
Sie die Wasseranschlüsse (G ⅜ A) oberhalb des Gerätes
benötigen.
Rohrbausatz-Versatzmontage
Der Rohrbausatz mit Rohrbögen ist notwendig, wenn Sie
eine senkrechte Verschiebung des Gerätes gegenüber
dem Wasseranschluss um 90 mm nach unten benötigen.
Rohrbausatz-Gas-Wasserheizer-Austausch
Der Rohrbausatz ist notwendig, wenn die vorhandene In-
stallation Gas-Wasserheizer-Anschlüsse (Kaltwasser-An-
schluss links und Warmwasser-Anschluss rechts) enthält.
Lastabwurfrelais (LR 1-A)
Das Lastabwurfrelais für den Einbau in der Elektrovertei-
lung ermöglicht eine Vorrangschaltung des Durchlaufer-
hitzers bei gleichzeitigem Betrieb von z. B. Elektro-Spei-
cherheizgeräten.
ZTA 3/4 - Zentral-Thermostatarmatur
Thermostatarmatur für zentrale Vormischung, zum Bei-
spiel eines Durchlauferhitzers mit einer Solaranlage.
9. Vorbereitungen
9.1 Montageort
!
Sachschaden
Die Installation des Gerätes darf nur im frostfreien
Raum erfolgen.
» Montieren Sie das Gerät senkrecht und in der Nähe
der Entnahmestelle.
Das Gerät ist für eine Untertisch- und Übertischmontage
geeignet.

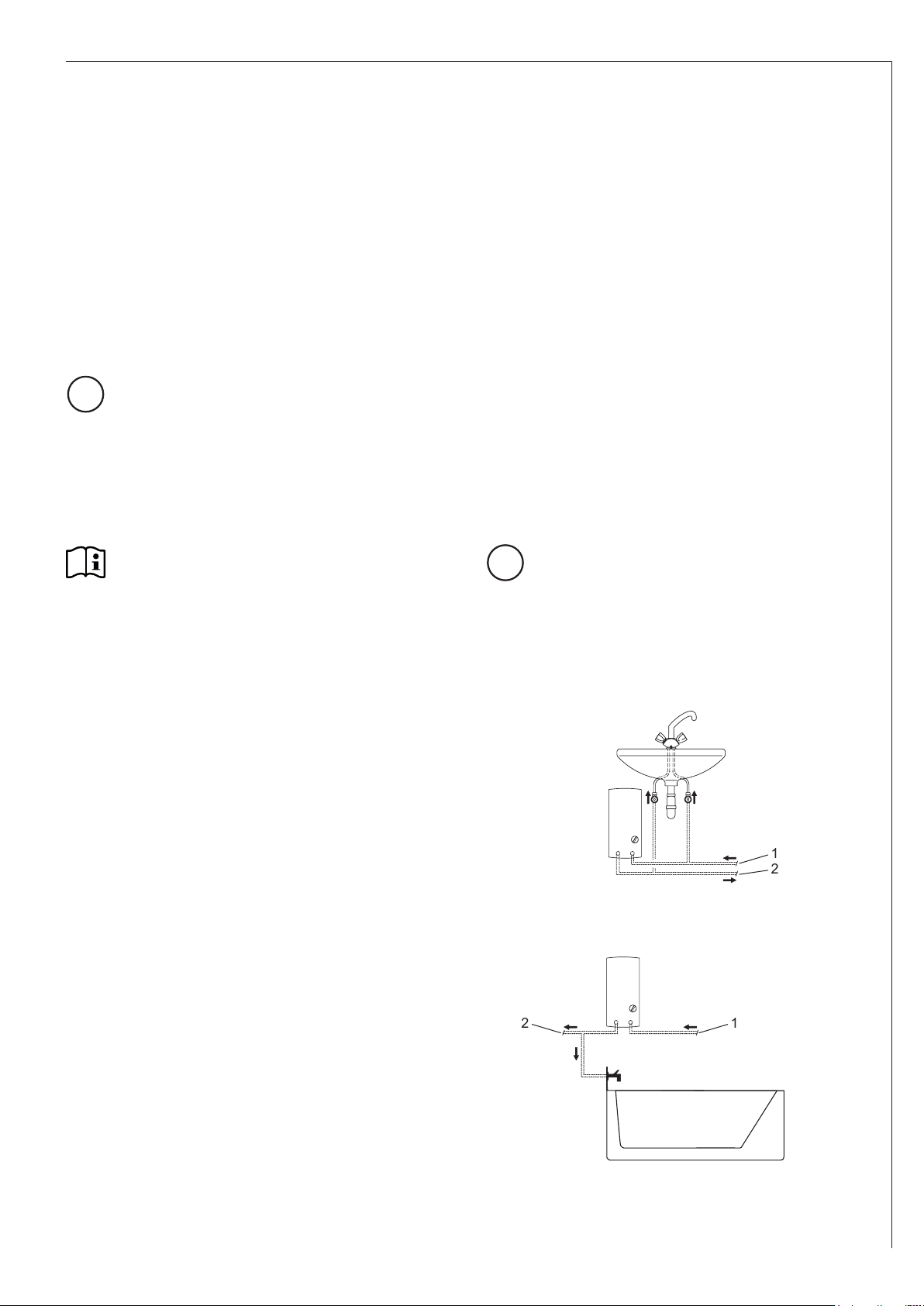

Untertischmontage
26_02_02_1345
1
2
1 Kaltwasser Zulauf
2 Warmwasser Auslauf
Übertischmontage
12
26_02_02_1344
1 Kaltwasser Zulauf
2 Warmwasser Auslauf

6
Installation - für den Fachhandwerker
Hinweis
» Montieren Sie das Gerät an die Wand. Die Wand
muss ausreichend tragfähig sein.
9.2 Wasserinstallation
◦Ein Sicherheitsventil ist nicht erforderlich.
» Spülen Sie die Wasserleitung gut durch.
» Stellen Sie sicher, dass der Volumenstrom (siehe
Kapitel „Technische Daten / Datentabelle“, Ein) zum
Einschalten des Gerätes erreicht wird. Wird der Volu-
menstrom nicht erreicht, entnehmen Sie den Durch-
ussmengenbegrenzer (siehe Kapitel „Montage /
Durchussmengenbegrenzer entnehmen“.
» Erhöhen Sie den Wasserleitungsdruck, falls der be-
nötigte Volumenstrom bei voll geöffnetem Entnahme-
ventil nicht erreicht wird.
Armaturen
Verwenden Sie geeignete Druckarmaturen. Offene Ar-
maturen sind nicht zulässig.
Hinweis
Das Absperrventil im Kaltwasserzulauf dürfen Sie
nicht zum Drosseln des Durchusses verwenden.
Es dient zur Absperrung des Gerätes.
Zugelassene Werkstoffe der Wasserleitungen
◦Kaltwasser-Zulaueitung:
feuerverzinktes Stahlrohr, Edelstahlrohr, Kupferrohr
oder Kunststoffrohr
◦Warmwasser-Auslaueitung:
Edelstahlrohr, Kupferrohr oder Kunststoffrohr
!
Sachschaden
Beim Einsatz von Kunststoff-Rohrsystemen beach-
ten Sie die maximale Zulauftemperatur und den ma-
ximal zulässigen Druck (siehe Kapitel „Technische
Daten / Datentabelle“).
Flexible Wasser-Anschlussleitungen
» Verhindern Sie bei der Installation mit exiblen Was-
ser-Anschlussleitungen ein Verdrehen der Rohrbö-
gen mit Bajonett-Verbindungen im Gerät.
» Befestigen Sie die Rückwand unten mit zwei zusätz-
lichen Schrauben.
10. Montage
10.1 Standard-Montage
◦Elektroanschluss oben, Unterputz-Installation
◦Wasseranschluss Unterputz-Installation
◦DDLE LCD 18/21/24: Anschlussleistung 21 kW
voreingestellt
Weitere Montagemöglichkeiten siehe Kapitel „Monta-
ge-Alternativen“:
◦Elektroanschluss Unterputz unten
◦Elektroanschluss Aufputz
◦Anschluss eines Lastabwurfrelais
◦Untertischmontage Wasseranschlüsse - oben
◦Wasserinstallation Aufputz
◦Betrieb mit vorgewärmtem Wasser
◦Temperaturbegrenzung
Gerät öffnen
D0000041615
» Öffnen Sie das Gerät, indem Sie den Rastverschluss
entriegeln.
NT
T-
so
X1
26_02_02_0762
» Trennen Sie die Rückwand, indem Sie die beiden
Rasthaken drücken und das Rückwandunterteil nach
vorn abziehen.
Netzanschlusskabel vorbereiten
160
≥ 30
26_02_02_0887
Wandaufhängung montieren
26_02_02_0972
» Zeichnen Sie die Bohrlöcher mit der Montagescha-
blone an. Bei der Montage mit Aufputz liegenden
Wasseranschlüssen müssen Sie zusätzlich die
Befestigungslöcher im unteren Teil der Schablone
anzeichnen.
» Bohren Sie die Löcher und befestigen Sie die Wand-
aufhängung mit 2 Schrauben und 2 Dübeln (Schrau-
ben und Dübel gehören zum Lieferumfang).
» Montieren Sie den beiliegenden Gewindebolzen.
» Montieren Sie die Wandaufhängung.

7
Installation - für den Fachhandwerker
Kabeltülle montieren
26_02_02_0950
» Montieren Sie die Kabeltülle. Bei einem Anschluss-
kabel > 6 mm² müssen Sie das Loch in der Kabeltül-
le vergrößern.
Wasseranschluss herstellen
!
Sachschaden
Führen Sie alle Wasseranschluss- und Installations-
arbeiten nach Vorschrift aus.
26_02_02_0948
» Dichten und schrauben Sie die Doppelnippel ein.
!
Sachschaden
Das Absperrventil im Kaltwasserzulauf dürfen Sie
nicht zum Drosseln des Durchusses verwenden.
Rückwand vorbereiten
!
Sachschaden
Sollten Sie versehentlich ein falsches Loch in die
Rückwand brechen, müssen Sie eine neue Rück-
wand verwenden.
LLL
D0000041893
» Brechen Sie die Sollbruchstelle für die Kabeltülle in
der Rückwand aus. Entgraten Sie gegebenenfalls
scharfe Kanten mit einer Feile.
Gerät montieren
LLL
3
L3’
4
L2’
1
L1’
2
LLL
MV
NT C
T- soll
X1 1
D0000041894
» Stecken Sie die Rückwand über den Gewindebolzen
und die Kabeltülle. Ziehen Sie die Kabeltülle mithilfe
einer Zange an den Rasthaken in die Rückwand, bis
beide Rasthaken hörbar einrasten.
» Entfernen Sie die Transportschutzstopfen aus den
Wasseranschlüssen.
» Drücken Sie die Rückwand fest an und verriegeln
Sie den Befestigungsknebel durch eine Rechtsdre-
hung um 90°.
D0000041925
» Schrauben Sie die Wasseranschlussrohre mit den
Flachdichtungen auf die Doppelnippel.
!
Sachschaden
Für die Funktion des Gerätes muss das Sieb einge-
baut sein.
» Prüfen Sie beim Geräteaustausch, ob das Sieb
vorhanden ist (siehe Kapitel „Wartung“).
Durchussmengenbegrenzer entnehmen /
tauschen
Hinweis
Wenn Sie eine Thermostatarmatur verwenden, darf
der Durchussmengenbegrenzer nicht entnommen
werden.

8
Installation - für den Fachhandwerker
L1’
2
LLL
X11
26_02_02_0771
2
1
1 Kunststoffformscheibe
2 Durchussmengenbegrenzer
» Entnehmen Sie den Durchussmengenbegrenzer
und setzen Sie die Kunststoffformscheibe wieder
ein.
DDLE LCD 18/21/24: Durchussmengenbe-
grenzer tauschen
» Bei gewählter 24 kW - Anschlussleistung ersetzen
Sie den eingebauten Durchussmengenbegrenzer
(Farbe weiß) durch den mitgelieferten Durchuss-
mengenbegrenzer (orange, am Kaltwasserrohr
befestigt).
Elektroanschluss herstellen
WARNUNG Stromschlag
Führen Sie alle elektrischen Anschluss- und Instal-
lationsarbeiten nach Vorschrift aus.
WARNUNG Stromschlag
Der Anschluss an das Stromnetz ist nur als fester
Anschluss in Verbindung mit der herausnehmba-
ren Kabeltülle erlaubt. Das Gerät muss über eine
Trennstrecke von mindestens 3 mm allpolig vom
Netzanschluss getrennt werden können.
WARNUNG Stromschlag
Achten Sie darauf, dass das Gerät an den Schutzlei-
ter angeschlossen ist.
!
Sachschaden
Beachten Sie das Typenschild. Die angegebene
Spannung muss mit der Netzspannung überein-
stimmen.
» Schließen Sie das Elektroanschlusskabel an die
Netzanschlussklemme an (siehe Kapitel „Technische
Daten / Elektroschaltplan“).
DDLE LCD 18/21/24: Codierstecker umstecken
Das Gerät ist bei Lieferung auf 21 kW gesteckt. Bei Um-
stellung auf eine andere Anschlussleistung müssen Sie
folgende Schritte vornehmen:
D0000047341
» Stecken Sie den Codierstecker entsprechend der ge-
wählten Anschlussleistung um (wählbare Anschluss-
leistung und Absicherung des Gerätes siehe Kapitel
„Technische Daten / Datentabelle“).
» Kreuzen Sie die gewählte Anschlussleistung auf
dem Typenschild an. Verwenden Sie dafür einen
Kugelschreiber.
Rückwandunterteil montieren
3
L3’
4
L2’
1
L1’
2
LLL
NT C
T- sol l
X11
26_02_02_1348
» Montieren Sie das Rückwandunterteil in die Rück-
wand und rasten Sie das Rückwandunterteil ein.
» Richten Sie das montierte Gerät aus, indem Sie den
Befestigungsknebel lösen, den Elektroanschluss und
die Rückwand ausrichten und den Befestigungsk-
nebel wieder festdrehen. Liegt die Geräterückwand
nicht an, können Sie das Gerät unten mit zwei zu-
sätzlichen Schrauben befestigen.
10.2 Montage-Alternativen
10.2.1 Elektroanschluss Unterputz unten
1
L1í
2
LLL
X11
26_02_02_0767
» Montieren Sie die Kabeltülle.

9
Installation - für den Fachhandwerker
!
Sachschaden
Sollten Sie versehentlich ein falsches Loch in die
Rückwand brechen, müssen Sie eine neue Rück-
wand verwenden.
» Brechen Sie die Sollbruchstelle für die Kabeltülle in
der Rückwand aus. Entgraten Sie gegebenenfalls
scharfe Kanten mit einer Feile.
» Versetzen Sie die Netzanschlussklemme im Gerät
von oben nach unten.
» Stecken Sie die Rückwand über den Gewindebolzen
und die Kabeltülle. Ziehen Sie die Kabeltülle mithilfe
einer Zange an den Rasthaken in die Rückwand, bis
beide Rasthaken hörbar einrasten.
» Drücken Sie die Rückwand fest an und verriegeln
Sie den Befestigungsknebel durch eine Rechtsdre-
hung um 90°.
10.2.2Elektroanschluss Aufputz
Hinweis
Bei dieser Anschlussart ändert sich die Schutzart
des Gerätes.
» Ändern Sie das Typenschild. Streichen Sie die
Angabe IP 25 durch und kreuzen Sie das Käst-
chen IP 24 an. Verwenden Sie dafür einen Ku-
gelschreiber.
!
Sachschaden
Sollten Sie versehentlich ein falsches Loch in die
Rückwand brechen, müssen Sie eine neue Rück-
wand verwenden.
» Schneiden oder brechen Sie die benötigte Durch-
führung in der Rückwand sauber heraus (Positionen
siehe Kapitel „Technische Daten / Maße und An-
schlüsse“). Entgraten Sie gegebenenfalls scharfe
Kanten mit einer Feile.
» Führen Sie das Elektroanschlusskabel durch die Ka-
beltülle und schließen dieses an die Netzanschluss-
klemme an.
10.2.3Anschluss eines Lastabwurfrelais
Setzen Sie ein Lastabwurfrelais in Kombination mit an-
deren Elektrogeräten, z. B. Elektrospeicherheizgeräten,
in der Elektroverteilung ein. Der Lastabwurf erfolgt bei
Betrieb des Durchlauferhitzers.
!
Sachschaden
Schließen Sie die Phase, die das Lastabwurfrelais
schaltet, an die gekennzeichnete Klemme der Net-
zanschlussklemme im Gerät an (siehe Kapitel „Tech-
nische Daten / Elektroschaltplan“).
10.2.4Untertischmontage Wasseranschlüsse - oben
Eine Untertisch-Gerätemontage mit obenliegenden Was-
seranschlüssen lässt sich mit dem zusätzlichen Rohr-
bausatz-Untertischgeräte durchführen. Durchführungs-
öffnungen in der Rückwand für die Wasserrohre sauber
ausbrechen und Rohrsatz montieren.
10.2.5Wasserinstallation Aufputz
Hinweis
Bei dieser Anschlussart ändert sich die Schutzart
des Gerätes.
» Ändern Sie das Typenschild. Streichen Sie die
Angabe IP 25 durch und kreuzen Sie das Käst-
chen IP 24 an. Verwenden Sie dafür einen Ku-
gelschreiber.
26_02_02_0765
» Montieren Sie Wasserstopfen mit Dichtungen, um
den Unterputzanschluss zu verschließen.
» Montieren Sie eine geeignete Druckarmatur.
26_02_02_1006
» Rasten Sie das Rückwand-Unterteil in das Rück-
wand-Oberteil ein.
» Verschrauben Sie die Anschlussrohre mit dem
Gerät.
» Befestigen Sie die Rückwand unten mit zwei zusätz-
lichen Schrauben.
!
Sachschaden
Sollten Sie versehentlich ein falsches Loch in die
Rückwand brechen, müssen Sie eine neue Rück-
wand verwenden.
» Brechen Sie die Durchführungen in der Gerätekappe
sauber aus. Entgraten Sie gegebenenfalls scharfe
Kanten mit einer Feile.
» Schieben Sie das Rückwandunterteil unter die An-
schlussrohre der Armatur und rasten Sie das Rück-
wandunterteil ein.
» Verschrauben Sie die Anschlussrohre mit dem
Gerät.
10.2.6Betrieb mit vorgewärmtem Wasser
Mit dem Einbau einer Zentral-Thermostatarmatur wird die
maximale Zulauftemperatur begrenzt.
10.2.7Temperaturbegrenzung
VORSICHT Verbrennung
Bei Betrieb mit vorgewärmtem Wasser kann die ein-
gestellte Temperaturbegrenzung bzw. der Verbrüh-
schutz unwirksam sein.
» In diesem Fall begrenzen Sie die Temperatur an
einer vorgeschalteten Zentral-Thermostatarma-
tur.
Sie können die Temperaturbegrenzung in der Innenseite
der Gerätekappe auf 43 °C einstellen.

10
Installation - für den Fachhandwerker
D0000041912
» Schalten Sie die Temperaturbegrenzung auf 43 °C.
Nach dem Aktivieren der Temperaturbegrenzung lassen
sich nur noch Temperaturen zwischen 30 und 43 °C wäh-
len.
10.3 Montage abschließen
» Öffnen Sie das Absperrventil im Doppelnippel oder
in der Kaltwasserzulaueitung.
11. Inbetriebnahme
WARNUNG Stromschlag
Die Inbetriebnahme darf nur durch einen Fachhand-
werker unter der Beachtung der Sicherheitsvor-
schriften erfolgen.
11.1 Erstinbetriebnahme
D0000041981
» Öffnen und schließen Sie mehrfach alle angeschlos-
senen Entnahmeventile, bis das Leitungsnetz und
das Gerät luftfrei sind.
» Führen Sie eine Dichtheitskontrolle durch.
» Aktivieren Sie den Sicherheitsdruckbegrenzer,
indem Sie die Rücksetztaste fest eindrücken (das
Gerät wird mit deaktiviertem Sicherheitsdruckbe-
grenzer ausgeliefert).
» Stecken Sie den Stecker vom Temperatureinsteller-
kabel auf die Elektronik.
» Montieren Sie die Gerätekappe, bis diese hörbar ein-
rastet. Prüfen Sie den Sitz der Gerätekappe.
» Schalten Sie die Netzspannung ein.
» Prüfen Sie die Arbeitsweise des Gerätes.
Übergabe des Gerätes
» Erklären Sie dem Benutzer die Funktion des Gerätes
und machen Sie ihn mit dem Gebrauch des Gerätes
vertraut.
» Weisen Sie den Benutzer auf mögliche Gefahren
hin, speziell die Verbrühungsgefahr.
» Übergeben Sie diese Anleitung.
11.2 Wiederinbetriebnahme
Entlüften Sie das Gerät und die Kaltwasserzulaueitung
(siehe Kapitel „Einstellungen“).
Siehe Kapitel „Erstinbetriebnahme“.
12. Außerbetriebnahme
» Trennen Sie das Gerät allpolig vom Netzanschluss.
» Entleeren Sie das Gerät (siehe Kapitel „Wartung“).
13. Störungsbehebung
WARNUNG Stromschlag
Um das Gerät prüfen zu können, muss die Netzspan-
nung am Gerät anliegen.
Anzeigemöglichkeiten der Diagnoseampel
(LED)
rot leuchtet bei Störung
gelb leuchtet bei Heizbetrieb
grün blinkt: Gerät am Netzanschluss
1
D0000041794
1 Diagnoseampel

11
Installation - für den Fachhandwerker
Störung / Anzeige LED-Diagnose-
ampel
Ursache Behebung
Der Durchfluss ist zu gering. Das Sieb im Gerät ist verschmutzt. Reinigen Sie das Sieb.
Die Solltemperatur wird nicht erreicht. Eine Phase fehlt. Prüfen Sie die Sicherung in der Hausinstallation.
Die Heizung schaltet nicht ein. Luft wird im Wasser erkannt und schaltet die Heiz-
leistung kurzzeitig ab. Das Gerät geht nach einer Minute wieder in Be- trieb.
kein warmes Wasser und keine Ampel-
anzeige. Die Sicherung hat ausgelöst. Prüfen Sie die Sicherung in der Hausinstallation.
Der Sicherheitsdruckbegrenzer hat ausgeschaltet. Beseitigen Sie die Fehlerursache (z. B. ein defekter
Druckspüler).
Schützen Sie das Heizsystem vor Überhitzung,
indem Sie ein dem Gerät nachgeschaltetes Ent-
nahmeventil eine Minute öffnen. Dadurch wird das
Heizsystem druckentlastet und abgekühlt.
Aktivieren Sie den Sicherheitsdruckbegrenzer bei Fließdruck, indem Sie die Rücksetztaste drücken
(siehe Kapitel „Erstinbetriebnahme“).
Die Elektronik ist defekt. Prüfen Sie die Elektronik und tauschen Sie die
Elektronik ggf. aus.
Ampelanzeige: grün blinkt oder Dau-
erlicht Die Elektronik ist defekt. Prüfen Sie die Elektronik und tauschen Sie die Elektronik ggf. aus.
kein warmes Wasser bei Durchfluss
> 2,5 l/min. Die Durchflusserfassung DFE ist nicht aufgesteckt. Stecken Sie den Stecker der Durchflusserfassung wieder auf.
Der Stecker der Durchflusserfassung ist defekt. Kontrollieren Sie die Durchflusserfassung und tau-
schen Sie die Durchflusserfassung ggf. aus.
Ampelanzeige: gelb Dauerlicht, grün
blinkt
kein warmes Wasser bei Durchfluss
> 2,5 l/min.
Der Sicherheitstemperaturbegrenzer hat ausgelöst
oder ist unterbrochen.
Kontrollieren Sie den Sicherheitstemperaturbegren-
zer und tauschen Sie den Sicherheitstemperaturbe-
grenzer ggf. aus.
Das Heizsystem ist defekt. Messen Sie den Widerstand des Heizsystems und
tauschen Sie den Widerstand ggf. aus.
Die Elektronik ist defekt. Prüfen Sie die Elektronik und tauschen Sie die
Elektronik ggf. aus.
Ampelanzeige: gelb Dauerlicht, grün
blinkt Der Auslauffühler ist abgezogen oder ein Leitungs- bruch liegt vor. Stecken Sie den Auslauffühler auf und tauschen Sie den Auslauffühler ggf. aus.
Ampelanzeige: rot Dauerlicht, grün
blinkt Der Kaltwasser-Sensor ist defekt. Prüfen Sie die Elektronik und tauschen Sie die Elektronik ggf. aus.
kein warmes Wasser
Wunschtemperatur > 45 °C wird nicht
erreicht.
Die Kaltwasserzulauftemperatur ist höher als
45 °C. Verringern Sie die Kaltwasserzulauftemperatur zum Gerät.
Ampelanzeige: rot Dauerlicht, grün
blinkt Der Auslauffühler ist defekt (Kurzschluss). Prüfen Sie den Auslauffühler und tauschen Sie den Auslauffühler ggf. aus.
14. Wartung
WARNUNG Stromschlag
Trennen Sie bei allen Arbeiten das Gerät allpolig vom
Netzanschluss.
Gerät entleeren
Das Gerät können Sie für Wartungsarbeiten oder zum
Schutz vor Frost entleeren.
WARNUNG Verbrennung
Beim Entleeren des Gerätes kann heißes Wasser
austreten.
» Schließen Sie das Absperrventil im Doppelnippel
oder in der Kaltwasserzulaueitung.
» Öffnen Sie alle Entnahmeventile.
» Lösen Sie die Wasseranschlüsse vom Gerät.
» Lagern Sie ein demontiertes Gerät frostfrei, da sich
Restwasser im Gerät bendet, das gefrieren und
Schäden verursachen kann.
Sieb reinigen
26_02_02_0949
Reinigen Sie bei Verschmutzung das Sieb im Kaltwas-
ser-Schraubanschluss. Schließen Sie das Absperrventil
in der Kaltwasserzulaueitung, bevor Sie das Sieb aus-
bauen, reinigen und wieder einbauen.

12
Installation - für den Fachhandwerker

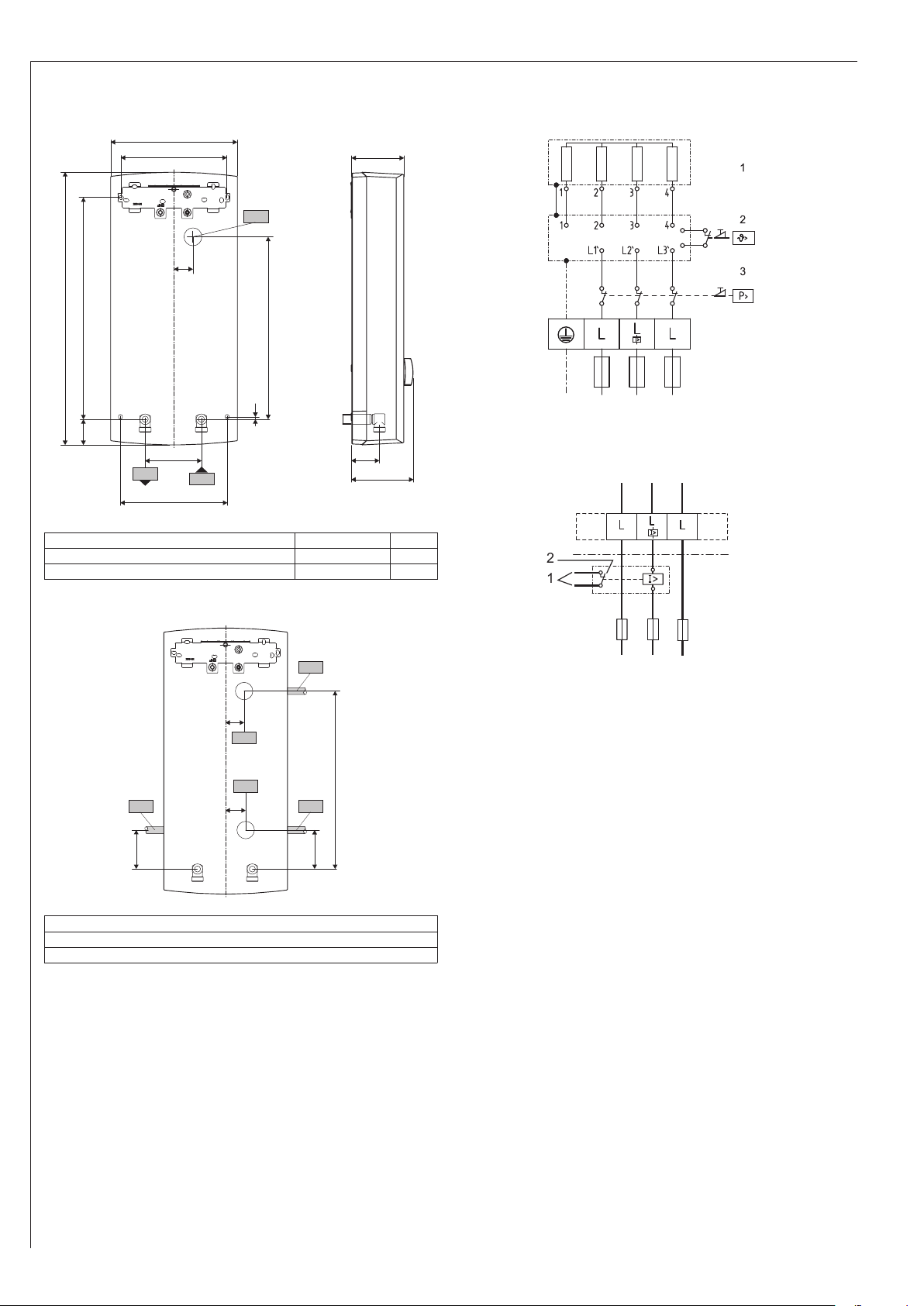

14.1 Technische Daten Maße und
Anschlüsse
395
100
485
325
45
5
93
226
190
50
112
190
35
c01
c06
b02
D0000017757
b02 Durchführung elektrische Leitungen I
c01 Kaltwasser Zulauf Außengewinde G 1/2 A
c06 Warmwasser Auslauf Außengewinde G 1/2 A
Alternative Anschlussmöglichkeiten
325
50
50
35
40
b03
b02
b04
b04
b04
D0000019778
b02 Durchführung elektrische Leitungen I
b03 Durchführung elektrische Leitungen II
b04 Durchführung elektrische Leitungen III
14.2 Elektroschaltplan
3/PE ~ 380-415 V
85_02_02_0005
1 Beheizung
2 Sicherheitstemperaturbegrenzer
3 Sicherheitsdruckbegrenzer
Lastabwurfrelais LR 1-A
85_02_02_0003_
2
1
1 Steuerleitung zum Schaltschütz des 2. Gerätes (z. B.
Elektrospeicherheizgerät).
2 Steuerkontakt öffnet beim Einschalten des
Durchlauferhitzers.

13
Installation - für den Fachhandwerker
14.3 Warmwasserleistung
Die Warmwasserleistung ist abhängig von der anliegen-
den Netzspannung, der Anschlussleistung des Gerätes
und der Kaltwasser-Zulauftemperatur. Die Nennspannung
und die Nennleistung entnehmen Sie dem Typenschild
(siehe „Kapitel „Problembehebung“).
Anschlussleistung in kW 38 °C Warmwasserleistung in l/min.
Nennspannung Kaltwasser-Zulauftemperatur
380 V 400 V 415 V 5 °C 10 °C 15 °C 20 °C
16,2 7,0 8,3 10,1 12,9
16,3 7,1 8,3 10,1 12,9
18,0 7,8 9,2 11,2 14,3
19,0 8,2 9,7 11,8 15,1
19,4 8,4 9,9 12,0 15,4
21,0 9,1 10,7 13,0 16,7
21,7 9,4 11,1 13,5 17,2
22,6 9,8 11,5 14,0 17,9
23,5 10,2 12,0 14,6 18,7
24,0 10,4 12,2 14,9 19,0
24,4 10,6 12,4 15,2 19,4
25,8 11,2 13,2 16,0 20,5
26,0 11,3 13,3 16,1 20,6
27,0 11,7 13,8 16,8 21,4
Anschlussleistung in kW 50 °C Warmwasserleistung in l/min.
Nennspannung Kaltwasser-Zulauftemperatur
380 V 400 V 415 V 5 °C 10 °C 15 °C 20 °C
16,2 5,1 5,8 6,6 7,7
16,3 5,2 5,8 6,7 7,8
18,0 5,7 6,4 7,3 8,6
19,0 6,0 6,8 7,8 9,0
19,4 6,2 6,9 7,9 9,2
21,0 6,7 7,5 8,6 10,0
21,7 6,9 7,8 8,9 10,3
22,6 7,2 8,1 9,2 10,8
23,5 7,5 8,4 9,6 11,2
24,0 7,6 8,6 9,8 11,4
24,4 7,7 8,7 10,0 11,6
25,8 8,2 9,2 10,5 12,3
26,0 8,3 9,3 10,6 12,4
27,0 8,6 9,6 11,0 12,9
14.4 Einsatzbereiche / Umrechnungstabelle
Spezischer elektrischer Widerstand und spezische
elektrische Leitfähigkeit (siehe Kapitel „Datentabelle“).
Normangabe bei
15 °C 20 °C 25 °C
Wider-
stand ρ Leitfähigkeit σWider- stand ρ Leitfähigkeit σWider- stand ρ Leitfähigkeit σ
Ωcm mS/m μS/cm Ωcm mS/m μS/cm Ωcm mS/m μS/cm
900 111 1111 800 125 1250 735 136 1361
1000 100 1000 890 112 1124 815 123 1227
1100 91 909 970 103 1031 895 112 1117
1200 83 833 1070 93 935 985 102 1015
1300 77 769 1175 85 851 1072 93 933
14.5 Druckverluste
Armaturen
Druckverlust der Armaturen bei Volumenstrom 10 l/min
Einhandmischer, ca. MPa 0,04 - 0,08
Thermostatarmatur, ca. MPa 0,03 - 0,05
Handbrause, ca. MPa 0,03 - 0,15
Rohrnetz-Dimensionierungen
Zur Berechnung der Rohrnetz-Dimensionierungen wird
für das Gerät ein Druckverlust von 0,1 MPa empfohlen.
14.6 Störfallbedingungen
Im Störfall können in der Installation kurzfristig Belastun-
gen von maximal 95 °C bei einem Druck von 1,2 MPa
auftreten.

14
Installation - für den Fachhandwerker
14.7 Angaben zum Energieverbrauch
Die Produktdaten entsprechen den EU-Verordnungen
zur Richtlinie für umweltgerechte Gestaltung energiever-
brauchsrelevanter Produkte (ErP).
DDLE LCD 18 DDLE LCD 18/21/24 DDLE LCD 27
222392 222394 222395
Hersteller AEG Haustechnik AEG Haustechnik AEG Haustechnik
Lastprofil S S S
Energieeffizienzklasse A A A
Jährlicher Stromverbrauch kWh 477 477 481
Energetischer Wirkungsgrad %39 39 39
Temperatureinstellung ab Werk °C 60 60 60
Schallleistungspegel dB(A) 15 15 15
Besondere Hinweise zur Effizienzmessung keine Angaben bei Pmax. keine
14.8 Datentabelle
DDLE LCD 18 DDLE LCD 18/21/24 DDLE LCD 27
222392 222394 222395
Elektrische Daten
Nennspannung V380 400 415 380 400 415 380 400
Nennleistung kW 16,2 18 19,4 16,2/19/21,7 18/21/24 19,4/22,6/25,8 24,4 27
Nennstrom A24,7 26 27 27,6/29,5/33,3 29/31/35 30,1/32,2/36,3 37,1 39
Absicherung A
25 25 32 32/32/35 32/32/35 32/32/35 40 40
Phasen 3/PE 3/PE 3/PE
Frequenz Hz 50/60 50/60 50/- 50/60 50/60 50/- 50/60 50/60
Spezifischer Widerstand ρ15 ≥ (bei ϑkalt ≤25°C) Ω cm 900 900 1000 900 900 1000 900 900
Spezifische Leitfähigkeit σ15 ≤ (bei ϑkalt ≤25°C) μS/cm 1111 1111 1000 1111 1111 1000 1111 1111
Spezifischer Widerstand ρ15 ≥ (bei ϑkalt ≤45°C) Ω cm 1200 1200 1300 1200 1200 1300 1200 1200
Spezifische Leitfähigkeit σ15 ≤ (bei ϑkalt ≤45°C) μS/cm 830 830 770 830 830 770 830 830
Max. Netzimpedanz bei 50Hz Ω0,379 0,360 0,347 0,284 0,270 0,260 0,254 0,241
Einsatzgrenzen
Max. zulässiger Druck MPa 1 1 1
Max. Zulauftemperatur für Nacherwärmung °C 45 45 45
Werte
Max. zulässige Zulauftemperatur °C 65 65 65
Ein l/min >2,5 >2,5 >2,5
Volumenstrom-Begrenzung bei l/min
8 8 / 8 / 9 9
Warmwasserdarbietung l/min 9,4 9,4/11,0/12,6 14,2
Δϑ bei Darbietung K
26 26 26
Hydraulische Daten
Nenninhalt l0.4 0.4 0.4
Ausführungen
Temperatureinstellung °C 30-60 30-60 30-60
Heizsystem Wärmeerzeuger Blankdraht Blankdraht Blankdraht
Farbe weiß weiß weiß
Schutzart (IP) IP25 IP25 IP25
Dimensionen
Höhe mm 485 485 485
Breite mm 226 226 226
Tiefe mm 93 93 93
Gewichte
Gewicht kg 3,6 3,6 3,6

15
Erreichbarkeit
Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.
AEG Haustechnik | Kundendienst | Fürstenberger Straße 77 | 37603 Holzminden
Tel. [phone] | Fax [phone] | [e-mail]
Weitere Anschriften sind auf der letzten Seite aufgeführt.
Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kun-
dendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.30 bis 16.30 Uhr, freitags bis 14.00 Uhr). Als Sonderservice
bieten wir Kundendiensteinsätze bis 22 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Sams-, Sonn- und Feiertagen
werden höhere Preise berechnet.
Garantiebedingungen
Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die ge-
setzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertrags-
partnern sind nicht berührt.
Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte
erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät
seinerseits von einem anderen Endkunden erwirbt.
Inhalt und Umfang der Garantie
Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedau-
er auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von
Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einre-
gulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen
aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen. Die Garantie er-
lischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.
Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht.
Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes aus-
führen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum. Für die Dauer und Reichweite der
Garantie übernehmen wir sämtliche Material- und Montagekosten.
Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leis-
tungen erhalten hat, entfällt eine Leistungspflicht von uns. Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haf-
tung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr o. ä. Ursachen.
Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche
wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des
Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben
unberührt.
Garantiedauer
Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im übrigen (z. B. bei einem Einsatz der Geräte in
Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate. Die Garantiedauer beginnt für jedes Gerät
mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt. Garantieleistungen führen nicht zu einer
Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für
alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerä-
tes.
Inanspruchnahme der Garantie
Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns
anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantie-
nachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterla-
gen, besteht kein Garantieanspruch.
Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte
Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im
Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland
zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns
gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.
Außerhalb Deutschlands erworbene Geräte
Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und ge-
gebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.
Kundendienst und Garantie
KUNDENDIENST UND GARANTIE

16
Umwelt und Recycling
Entsorgung von Transport- und
Verkaufsverpackungsmaterial
Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir
es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen,
und entsorgen Sie das Verpackungsmaterial des Gerätes sach-
gerecht. Wir beteiligen uns gemeinsam mit dem Großhandel
und dem Fachhandwerk/ Fachhandel in Deutschland an einem
wirksamen Rücknahme- und Entsorgungskonzept für die um-
weltschonende Aufarbeitung der Verpackungen.
Überlassen Sie die Transportverpackung dem Fachhandwerker
beziehungsweise dem Fachhandel.
Entsorgen Sie Verkaufsverpackungen über eines der Dualen
Systeme in Deutschland.
Entsorgung von Altgeräten in Deutschland
Geräteentsorgung Die mit diesem Symbol gekennzeichneten Geräte dür-
fen nicht mit dem Hausmüll entsorgt werden.
Als Hersteller sorgen wir im Rahmen der Produktverantwor-
tung für eine umweltgerechte Behandlung und Verwertung
der Altgeräte. Weitere Informationen zur Sammlung und Ent-
sorgung erhalten Sie über Ihre Kommune oder Ihren Fach-
handwerker/ Fachhändler.
Bereits bei der Entwicklung neuer Geräte achten wir auf eine
hohe Recyclingfähigkeit der Materialien.
Über das Rücknahmesystem werden hohe Recyclingquoten
der Materialien erreicht, um Deponien und die Umwelt zu ent-
lasten. Damit leisten wir gemeinsam einen wichtigen Beitrag
zum Umweltschutz.
Entsorgung außerhalb Deutschlands
Entsorgen Sie dieses Gerät fach- und sachgerecht nach den
örtlich geltenden Vorschriften und Gesetzen.
UMWELT UND RECYCLING

17
Notizen

18
Contents - Special information
SPECIAL INFORMATION
OPERATION
1. General information .................................................. 19
2. Safety .......................................................................... 19
3. Appliance description...............................................20
4. Settings.......................................................................20
5. Cleaning, care and maintenance .............................20
6. Troubleshooting ........................................................20
INSTALLATION
7. Safety ..........................................................................21
8. Appliance description...............................................21
9. Preparations...............................................................21
10. Installation..................................................................22
11. Commissioning..........................................................26
12. Shutting down............................................................26
13. Troubleshooting ........................................................26
14. Maintenance...............................................................27
15. Specication ..............................................................28
GUARANTEE
ENVIRONMENT AND RECYCLING
SPECIAL
INFORMATION
-The appliance may be used by children
aged 8 and up and persons with reduced
physical, sensory or mental capabilities or a
lack of experience and know-how, provided
that they are supervised or they have been
instructed on how to use the appliance safe-
ly and have understood the resulting risks.
Children must never play with the appliance.
Children must never clean the appliance or
perform user maintenance unless they are
supervised.
-Risk of scalding: The tap can reach temper-
atures in excess of 60 °C.
-Ensure the appliance can be separated
from the power supply by an isolator that
disconnects all poles with at least 3 mm
contact separation.
-Secure the appliance as described in chap-
ter “Installation / Installation”.
-Observe the maximum permissible pres-
sure (see chapter “Specication / Data
table”).
-Drain the appliance as described in chapter
“Installation / Maintenance / Draining the
appliance”.

19
Operation - for users and qualied contractors
OPERATION
1. General information
The chapters “Special Information” and “Operation” are
intended for both the user and qualied contractors.
The chapter “Installation” is intended for qualied con-
tractors.
Note
Read these instructions carefully before using the
appliance and retain them for future reference.
Pass on the instructions to a new user if required.
1.1 Safety instructions
1.1.1 Structure of safety instructions
!
KEYWORD Type of risk
Here, possible consequences are listed that may re-
sult from failure to observe the safety instructions.
» Steps to prevent the risk are listed.
1.1.2 Symbols, type of risk
Symbol Type of risk
Injury
Electrocution
Burns (burns, scalding)
1.1.3 Keywords
KEYWORD Meaning
DANGER Failure to observe this information will result in seri-
ous injury or death.
WARNING Failure to observe this information may result in seri-
ous injury or death.
CAUTION Failure to observe this information may result in
non-serious or minor injury.
1.2 Other symbols in this documentation
Note
General information is identified by the symbol
shown on the left.
» Read these texts carefully.
Symbol Meaning
Material losses (appliance damage, consequential losses and envi-
ronmental pollution)
Appliance disposal
» This symbol indicates that you have to do something.
The action you need to take is described step by
step.
1.3 Units of measurement
Note
All measurements are given in mm unless stated
otherwise.
2. Safety
2.1 Intended use
This appliance is intended for domestic use. It can be
used safely by untrained persons. The appliance can also
be used in a non-domestic environment, e.g. in a small
business, as long as it is used in the same way.
This pressurised appliance is suitable for heating domes-
tic hot water or for reheating preheated water. The appli-
ance can supply one or more draw-off points.
Any other use beyond that described shall be deemed
inappropriate. Observation of these instructions and of
instructions for any accessories used is also part of the
correct use of this appliance.
2.2 General safety instructions
CAUTION Burns
During operation, the tap can reach temperatures in
excess of 60 °C.
There is a risk of scalding at outlet temperatures in
excess of 43 °C.
CAUTION Burns
If operating with preheated water, e.g. from a solar
thermal system, the DHW temperature may vary from
the selected set temperature.
!
WARNING Injury
The appliance may be used by children aged 8 and
up and persons with reduced physical, sensory or
mental capabilities or a lack of experience and know-
how, provided that they are supervised or they have
been instructed on how to use the appliance safely
and have understood the resulting risks. Children
must never play with the appliance. Children must
never clean the appliance or perform user mainte-
nance unless they are supervised.
Where children or persons with limited physical, sensory
or mental abilities are allowed to use this appliance, we
recommend a permanent temperature limit. A qualied
contractor can set the limit for you.
!
Material losses
Protect the appliance and its tap against frost.
2.3 CE designation
The CE designation shows that the appliance meets all
essential requirements according to the:
◦Low Voltage Directive
◦Electromagnetic Compatibility Directive
The maximum permissible mains impedance is indi-
cated in chapter “Specication”.
!
!

20
Operation - for users and qualied contractors
2.4 Test symbols
See type plate on the appliance.
Country-specic approvals and certications:
Germany
A general test certicate as verification of suitability regard-
ing noise emissions has been issued for this appliance,
based on the State Building Regulations [Germany].
AEG
HOL
DIN 4109
PA-IX 6814/I
3. Appliance description
The electronically controlled instantaneous water heater
with automatic output matching keeps the outlet temper-
ature constant up to the output limit. The temperature is
then selected via the draw-off tap.
Heating system
The bare wire heating system has a pressure-tested plas-
tic casing. The heating system is suitable for hard and soft
water areas; it has low susceptibility to scale build-up.
This system ensures rapid and efcient DHW availability.
Note
The appliance is equipped with an air detector that
largely prevents damage to the heating system. If,
during operation, air is drawn into the appliance,
the appliance shuts down for one minute, thereby
protecting the heating system.
4. Settings
The DHW outlet temperature can be variably adjusted.
The selected temperature is displayed. At temperatures
over 43 °C, the colour of the display changes from blue
to red to indicate a risk of scalding.
D0000041982
» Turn the temperature selector to the required
temperature.
Note
If the outlet temperature is not sufciently high when
the draw-off valve is fully open and the temperature
selector is set to maximum, then more water is ow-
ing through the appliance than can be heated by the
heating system (appliance is at its output limit).
» Reduce the water volume at the draw-off valve.
Recommended setting for operation with a
thermostatic valve
Set the temperature at the appliance to the maximum
temperature.
Following an interruption of the water supply
!
Material losses
Following an interruption of the water supply the ap-
pliance must be recommissioned by carrying out the
following steps, in order to prevent the destruction
of the bare wire heating system.
» Disconnect the appliance from the power sup-
ply by removing the fuses/tripping the MCBs.
» Open the tap for one minute until the appliance
and its upstream cold water inlet line are free of
air.
» Switch the mains power back ON again.
5. Cleaning, care and
maintenance
» Never use abrasive or corrosive cleaning agents. A
damp cloth is sufcient for cleaning the appliance.
» Check the taps regularly. Limescale deposits at the
spouts can be removed using commercially available
descaling agents.
6. Troubleshooting
Problem Cause Remedy
The appliance will not
start despite the DHW
valve being fully open.
There is no power. Check the fuses/
MCBs in your fuse
box/distribution panel.
The flow rate is too
low. The aerator in
the tap or the shower
head is scaled up or
contaminated.
Clean and/or descale
the aerator or shower
head.
Required tempera-
ture > 45 °C is not
achieved.
The water supply has
been interrupted.
Vent the appliance
and the cold water
inlet line (see chapter
“Settings”).
The cold water
inlet temperature is
> 45 °C.
Reduce the cold water
inlet temperature.
If you cannot remedy the fault, notify your qualied contractor.
To facilitate and speed up your enquiry, please provide the serial
number from the type plate (000000-0000-00000):
Nr.: 000000-0000-00000
D0000041614
