AEG MTD 350 Instruction Manual

MTD 350
MTD 440
MTD 570
MTD 650
Hydraulisch gesteuerter Klein-Durchlauferhitzer
Bedienung und Installation_________________________________ 2
Hydraulically controlled small instantaneous water heater
Operation and installation ________________________________ 24
Hydraulisch gestuurde kleine doorstromer
Bediening en Installatie __________________________________ 43
Hydraulicky řízené průtokové ohřívače
Obsluha a instalace _____________________________________ 64

2
Inhalt
BESONDERE HINWEISE
BEDIENUNG
1. Allgemeine Hinweise...................................................4
1.1 Sicherheitshinweise.......................................................4
1.2 Andere Markierungen in dieser Dokumentation............ 4
1.3 Maßeinheiten .................................................................5
2. Sicherheit .....................................................................5
2.1 Bestimmungsgemäße Verwendung ..............................5
2.2 Allgemeine Sicherheitshinweise....................................5
2.3 Prüfzeichen....................................................................6
3. Gerätebeschreibung ...................................................6
4. Einstellungen ...............................................................6
5. Reinigung, Pege und Wartung.................................7
6. Problembehebung.......................................................7
INSTALLATION
7. Sicherheit .....................................................................8
7.1 Allgemeine Sicherheitshinweise.................................... 8
7.2 Vorschriften, Normen und Bestimmungen ....................8
8. Gerätebeschreibung ...................................................8
8.1 Lieferumfang..................................................................8
8.2 Zubehör..........................................................................9
9. Vorbereitungen ............................................................9
10. Montage ........................................................................9
10.1 Montageort.....................................................................9
10.2 Montagealternativen .................................................... 10
10.3 Elektroanschluss herstellen......................................... 12
11. Inbetriebnahme.......................................................... 13
11.1 Erstinbetriebnahme...................................................... 13
11.2 Übergabe des Gerätes ................................................ 13
11.3 Wiederinbetriebnahme ................................................ 13
12. Außerbetriebnahme .................................................. 13
13. Störungsbehebung.................................................... 14
14. Wartung ...................................................................... 15
15. Technische Daten ...................................................... 16

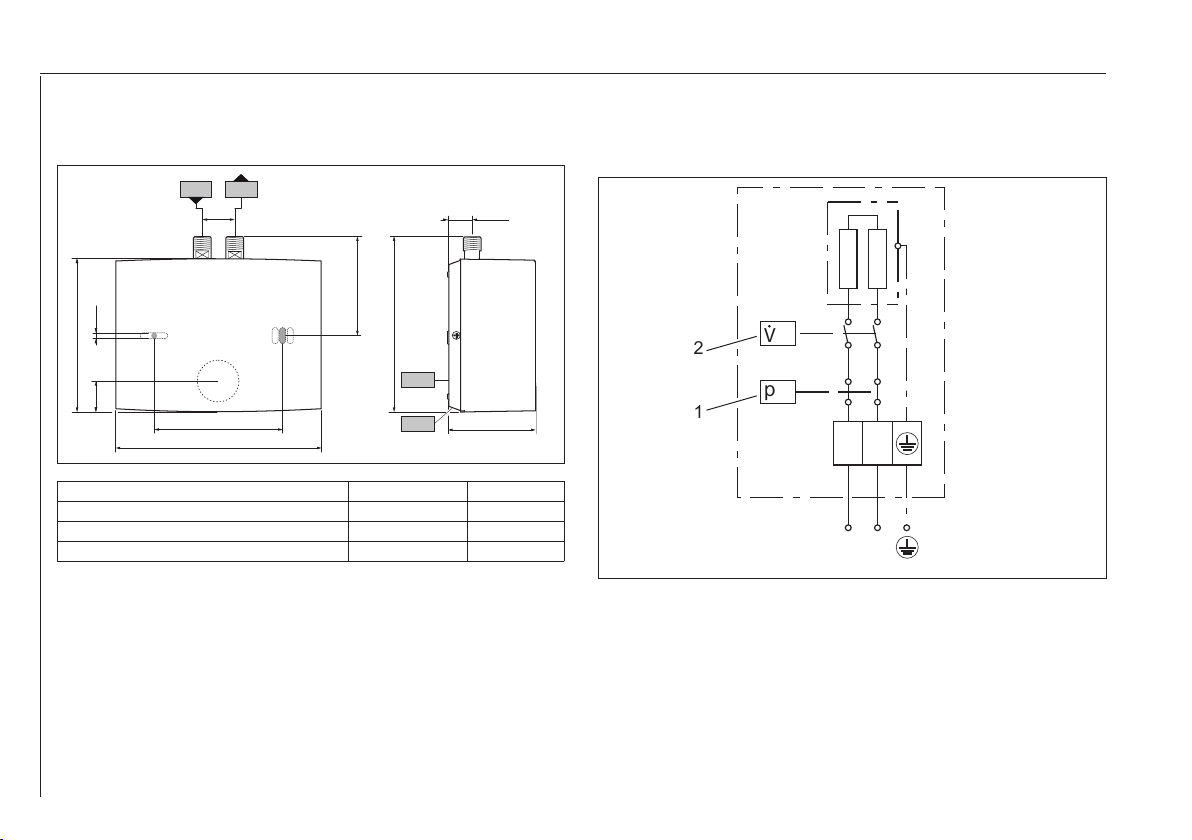

15.1 Maße............................................................................ 16
15.2 Elektroschaltplan ......................................................... 16
15.3 Temperaturerhöhung ................................................... 18
15.4 Einsatzbereiche ........................................................... 18
15.5 Angaben zum Energieverbrauch ................................. 19
15.6 Datentabelle................................................................. 19
KUNDENDIENST UND GARANTIE
UMWELT UND RECYCLING

3
Besondere Hinweise
BESONDERE
HINWEISE
- Das Gerät kann von Kindern ab 8 Jah-
ren sowie von Personen mit verringerten
physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und
Wissen benutzt werden, wenn sie beauf-
sichtigt werden oder bezüglich des sicheren
Gebrauchs des Geräts unterwiesen wurden
und die daraus resultierenden Gefahren
verstanden haben. Kinder dürfen nicht mit
dem Gerät spielen. Reinigung und Benut-
zer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
- Die Armatur kann während des Betriebs
eine Temperatur von über 50 °C annehmen.
Bei Auslauftemperaturen größer 43 °C be-
steht Verbrühungsgefahr.
- Das Gerät muss über eine Trennstrecke
von mindestens 3 mm allpolig vom Netzan-
schluss getrennt werden können.
- Die elektrische Anschlussleitung darf bei
Beschädigung oder Austausch nur durch
einen vom Hersteller berechtigten Fach-
handwerker mit dem originalen Ersatzteil
ersetzt werden.
- Befestigen Sie das Gerät wie in Kapitel „In-
stallation / Montage“ beschrieben.
- Beachten Sie den maximalen zulässigen
Druck (siehe Kapitel „Technische Daten /
Datentabelle).
- Entleeren Sie das Gerät wie in Kapitel
„Installation / Wartung / Gerät entleeren“
beschrieben.

Bedienung - für den Benutzer und den Fachhandwerker
4
BEDIENUNG
1. Allgemeine Hinweise
Das Kapitel „Bedienung“ richtet sich an den Gerätebenut-
zer und den Fachhandwerker.
Das Kapitel „Installation“ richtet sich an den Fachhand-
werker.
Hinweis
Lesen Sie diese Anleitung vor dem Gebrauch sorg-
fältig durch und bewahren Sie sie auf.
Geben Sie die Anleitung gegebenenfalls an einen
nachfolgenden Benutzer weiter.
1.1 Sicherheitshinweise
1.1.1 Aufbau von Sicherheitshinweisen
SIGNALWORT Art der Gefahr
Hier stehen mögliche Folgen bei Nichtbeachtung
des Sicherheitshinweises.
» Hier stehen Maßnahmen zur Abwehr der Ge-
fahr.
1.1.2 Symbole, Art der Gefahr
Symbol Art der Gefahr
Verletzung
Stromschlag
Verbrennung (Verbrennung, Verbrühung)
1.1.3 Signalworte
SIGNALWORT Bedeutung
GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzun-
gen oder Tod zur Folge haben.
WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzun-
gen oder Tod zur Folge haben kann.
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren
oder leichten Verletzungen führen kann.
1.2 Andere Markierungen in dieser
Dokumentation
Hinweis
Hinweise werden durch horizontale Linien ober- und
unterhalb des Textes begrenzt. Allgemeine Hinweise
werden mit dem nebenstehenden Symbol gekenn-
zeichnet.
» Lesen Sie die Hinweistexte sorgfältig durch.
!

Bedienung - für den Benutzer und den Fachhandwerker
5
Symbol
Sachschaden (Geräte-, Folgen-, Umweltschaden)
Geräteentsorgung
» Dieses Symbol zeigt Ihnen, dass Sie etwas tun müs-
sen. Die erforderlichen Handlungen werden Schritt
für Schritt beschrieben.
1.3 Maßeinheiten
Hinweis
Wenn nicht anders angegeben, ist die verwendete
Maßeinheit Millimeter.
2. Sicherheit
2.1 Bestimmungsgemäße Verwendung
Das Gerät ist für den Einsatz im häuslichen Umfeld vor-
gesehen. Es kann von nicht eingewiesenen Personen si-
cher bedient werden. In nicht häuslicher Umgebung, z. B.
im Kleingewerbe, kann das Gerät ebenfalls verwendet
werden, sofern die Benutzung in gleicher Weise erfolgt.
Das Gerät dient zur Erwärmung von Trinkwasser. Das
Gerät ist für ein Handwaschbecken bestimmt.
Eine andere oder darüber hinausgehende Benutzung gilt
als nicht bestimmungsgemäß. Zum bestimmungsgemä-
ßen Gebrauch gehört auch das Beachten dieser Anlei-
tung sowie der Anleitungen für eingesetztes Zubehör.
2.2 Allgemeine Sicherheitshinweise
GEFAHR Verbrühung
Die Armatur kann während des Betriebs eine Tem-
peratur von über 50 °C annehmen.
Bei Auslauftemperaturen größer 43 °C besteht Ver-
brühungsgefahr.
!
WARNUNG Verletzung
Das Gerät kann von Kindern ab 8 Jahren sowie von
Personen mit verringerten physischen, sensori-
schen oder mentalen Fähigkeiten oder Mangel an
Erfahrung und Wissen benutzt werden, wenn sie
beaufsichtigt werden oder bezüglich des sicheren
Gebrauchs des Geräts unterwiesen wurden und die
daraus resultierenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen. Reini-
gung und Benutzer-Wartung dürfen nicht von Kin-
dern ohne Beaufsichtigung durchgeführt werden.
GEFAHR Stromschlag
Eine beschädigte elektrische Anschlussleitung
muss durch einen Fachhandwerker ausgetauscht
werden. Eine mögliche Gefährdung wird dadurch
ausgeschlossen.
!
Sachschaden
Schützen Sie das Gerät und die Armatur vor Frost.
!
Sachschaden
Verwenden Sie nur den mitgelieferten Spezi-
al-Strahlregler. Beugen Sie Verkalkungen an den
Armaturenausläufen vor (siehe Kapitel „Reinigung,
Pege und Wartung“).
!

Bedienung - für den Benutzer und den Fachhandwerker
6
2.3 Prüfzeichen
Siehe Typenschild am Gerät.
Landesspezische Zulassungen und
Zeugnisse: Deutschland
Für die Geräte ist auf Grund der Landesbauordnungen
ein allgemeines bauaufsichtliches Prüfzeugnis zum Nach-
weis der Verwendbarkeit hinsichtlich des Geräuschver-
haltens erteilt.
HOL
DIN 4109
P-IX 7510-I
AEG
3. Gerätebeschreibung
Der hydraulisch gesteuerte Klein-Durchlauferhitzer er-
wärmt das Wasser direkt an der Entnahmestelle. Beim
Öffnen der Armatur schaltet die Heizleistung automaBeim
Öffnen der Armatur schaltet die Heizleistung automatisch
ein. Durch kurze Leitungswege entstehen geringe Ener-
gie- und Wasserverluste.
Die Warmwasserleistung hängt von der Kaltwassertem-
peratur, der Heizleistung und der Durchussmenge ab.
Das Blankdraht-Heizsystem ist für kalkarme und kalkhal-
tige Wässer geeignet. Das Heizsystem ist gegen Verkal-
kung weitgehend unempndlich. Das Heizsystem sorgt
für eine schnelle und efziente Bereitstellung von Warm-
wasser am Handwaschbecken.
Mit dem Einbau des beigefügten Spezial-Strahlreglers
erhalten Sie einen optimalen Wasserstrahl.
4. Einstellungen
Sobald Sie das Warmwasserventil an der Armatur öffnen
oder den Sensor einer Sensor-Armatur betätigen, schaltet
automatisch das Heizsystem des Gerätes ein. Das Was-
ser wird erwärmt. Die Temperatur des Wassers können
Sie mit der Armatur verändern:
Einschaltmenge siehe Kapitel „Technische Daten / Da-
tentabelle / Ein“.

Bedienung - für den Benutzer und den Fachhandwerker
7
Temperatur erhöhen
» Drosseln Sie die Durchussmenge an der Armatur.
Temperatur verringern
» Öffnen Sie die Armatur weiter oder mischen Sie
mehr Kaltwasser bei.
Nach Unterbrechung der Wasserversorgung
Siehe Kapitel „Inbetriebnahme / Wiederinbetriebnahme“.
5. Reinigung, Pege und
Wartung
» Verwenden Sie keine scheuernden oder anlösenden
Reinigungsmittel. Zur Pege und Reinigung des Ge-
rätes genügt ein feuchtes Tuch.
» Kontrollieren Sie regelmäßig die Armaturen. Kalk an
den Armaturausläufen können Sie mit handelsübli-
chen Entkalkungsmitteln entfernen.
» Lassen Sie die elektrische Sicherheit am Gerät re-
gelmäßig von einem Fachhandwerker prüfen.
» Entkalken oder erneuern Sie regelmäßig den Spezi-
al-Strahlregler in der Armatur (siehe Kapitel „Geräte-
beschreibung / Zubehör“).
6. Problembehebung
Problem Ursache Behebung
Das Gerät schaltet
trotz voll geöffnetem
Warmwasserventil
nicht ein.
Am Gerät liegt keine
Spannung an. Prüfen Sie die Siche- rung in der Hausins-
tallation.
Der Strahlregler in der
Armatur ist verkalkt
oder verschmutzt.
Reinigen und / oder
entkalken Sie den
Strahlregler oder er-
neuern Sie den Spezi-
al-Strahlregler.
Die Wasserversor-
gung ist unterbrochen.
Entlüften Sie das
Gerät und die Kalt-
wasser-Zulaufleitung
(siehe Kapitel „Einstel-
lungen“).
Können Sie die Ursache nicht beheben, rufen Sie den
Fachhandwerker. Zur besseren und schnelleren Hilfe tei-
len Sie ihm die Nummer vom Typenschild mit (000000 /
0000-00000).
MTD . . .
Model: 000000 E-Nr:
F-Nr: 0000-00000

8
Installation - für den Fachhandwerker
INSTALLATION
7. Sicherheit
Die Installation, Inbetriebnahme sowie Wartung und Re-
paratur des Gerätes darf nur von einem Fachhandwerker
durchgeführt werden.
7.1 Allgemeine Sicherheitshinweise
Wir gewährleisten eine einwandfreie Funktion und Be-
triebssicherheit nur, wenn das für das Gerät bestimmte
Original-Zubehör und die originalen Ersatzteile verwendet
werden.
!
Sachschaden
Beachten Sie die max. zulässige Zulauftemperatur.
Bei höheren Temperaturen kann das Gerät beschä-
digt werden. Mit einer Zentral-Thermostatarmatur
können Sie die Zulauftemperatur begrenzen.
7.2 Vorschriften, Normen und
Bestimmungen
Hinweis
Beachten Sie alle nationalen und regionalen Vor-
schriften und Bestimmungen.
Der spezische elektrische Widerstand des Wassers darf
nicht kleiner sein als auf dem Typenschild angegeben. Bei
einem Wasser-Verbundnetz müssen Sie den niedrigsten
elektrischen Widerstand des Wassers berücksichtigen
(siehe Kapitel „Technischen Daten / Datentabelle“). Den
spezischen elektrischen Widerstand oder die elektrische
Leitfähigkeit des Wassers erfahren Sie bei Ihrem Was-
serversorgungs-Unternehmen.
8. Gerätebeschreibung
8.1 Lieferumfang
Mit dem Gerät werden geliefert:
º Sieb im Kaltwasser-Zulauf
º Spezial-Strahlregler „SR“
º Anschlussschlauch 3/8, 500 mm lang, mit
Dichtungen*
º T-Stück 3/8*
* für den Anschluss als druckfestes Gerät

9
Installation - für den Fachhandwerker
8.2 Zubehör
Spezial-Strahlregler „SR“*
º SR 3: Bestellnummer 289591
für MTD 350 und MTD 440
º SR 5: Bestellnummer 270582
für MTD 570 und MTD 650
* Zum Einsatz in Gewinde M22/M24.
Druckfeste Armatur
º ADS 40 Sensor-Armatur für den Waschtisch
Drucklose Armaturen
º AHS 50 Sensor-Armatur für den Waschtisch
º AHu 40 MTH Zweigriff-Waschtischarmatur
º AHEu 40 MTH Eingriff-Waschtischarmatur
9. Vorbereitungen
» Spülen Sie die Wasserleitung gut durch.
Wasserinstallation
Ein Sicherheitsventil ist nicht notwendig.
Armaturen
» Verwenden Sie geeignete Armaturen (siehe Kapitel
„Gerätebeschreibung / Zubehör“).
Hinweis
Mit dem Einbau des Spezial-Strahlreglers in der Ar-
matur erhalten Sie einen optimalen Wasserstrahl.
10. Montage
10.1 Montageort
Montieren Sie das Gerät in einem frostfreien Raum in der
Nähe der Entnahmearmatur.
Achten Sie auf die Zugänglichkeit der seitlichen Kappen-
befestigungsschrauben.
Das Gerät ist nur für die Untertischmontage (Wasseran-
schlüsse oben) geeignet.
GEFAHR Stromschlag
Die Schutzart IP25 ist nur bei montierter Geräterück-
wand gegeben.
» Montieren Sie immer die Geräterückwand.

10
Installation - für den Fachhandwerker

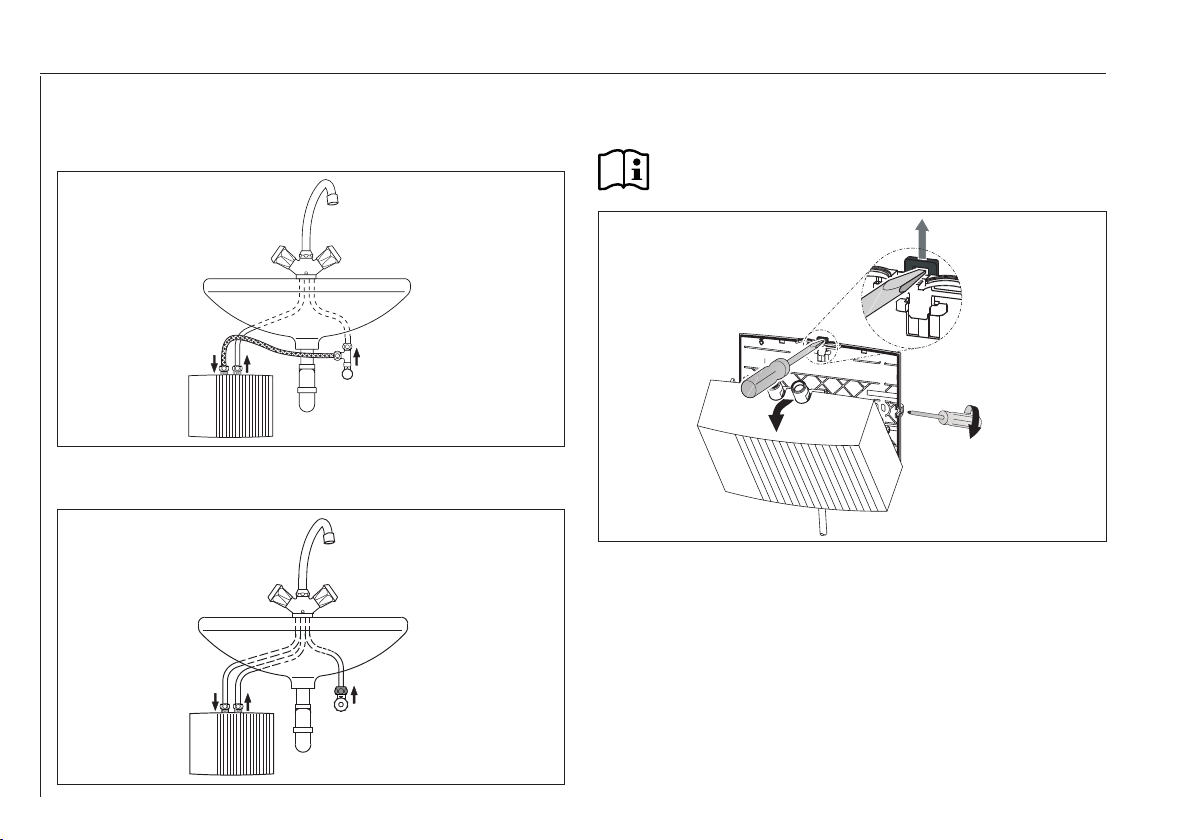

10.2 Montagealternativen
Untertischmontage, druckfest, mit druckfester
Armatur
26_02_05_0041
Untertischmontage, drucklos, mit druckloser
Armatur
26_02_05_0086
10.2.1 Montage des Gerätes
» Montieren Sie das Gerät an die Wand.
Hinweis
Die Wand muss ausreichend tragfähig sein.



26_02_05_0042
» Lösen Sie die Kappenbefestigungsschrauben mit
zwei Umdrehungen.
» Entriegeln Sie den Schnappverschluss mit einem
Schraubendreher.
» Nehmen Sie die Gerätekappe mit dem Heizsystem
nach vorn ab.

11
Installation - für den Fachhandwerker
26_02_05_0084
» Brechen Sie die Durchführungsöffnung für die elekt-
rische Anschlussleitung in der Gerätekappe mit einer
Zange heraus. Korrigieren Sie die Kontur ggf. mit
einer Feile.
» Benutzen Sie die Geräterückwand als
Bohrschablone.
» Befestigen Sie die Geräterückwand mit geeigneten
Dübeln und Schrauben an der Wand.



26_02_05_0085
» Legen Sie die elektrische Anschlussleitung in die
Durchführungsöffnung der Rückwand.
» Haken Sie Gerätekappe mit dem Heizsystem unten
ein.
» Rasten Sie das Heizsystem im Schnappverschluss
ein.
» Befestigen Sie die Gerätekappe mit den
Kappenbefestigungsschrauben.
10.2.2Montage der Armatur
!
Sachschaden
Beim Montieren aller Anschlüsse müssen Sie am
Gerät mit einem Schlüssel SW 14 gegenhalten.
Druckfester Anschluss
» Montieren Sie den mitgelieferten Anschlussschlauch
3/8 und das T-Stück 3/8.
» Montieren Sie die Armatur. Beachten Sie dabei
auch die Bedienungs- und Installationsanleitung der
Armatur.
Druckloser Anschluss
» Montieren Sie die Armatur. Beachten Sie dabei
auch die Bedienungs- und Installationsanleitung der
Armatur.

12
Installation - für den Fachhandwerker
10.3 Elektroanschluss herstellen
GEFAHR Stromschlag
Führen Sie alle elektrischen Anschluss- und Instal-
lationsarbeiten nach Vorschrift aus.
GEFAHR Stromschlag
Achten Sie darauf, dass das Gerät an den Schutzlei-
ter angeschlossen ist.
Das Gerät muss über eine Trennstrecke von min-
destens 3 mm allpolig vom Netzanschluss getrennt
werden können.
GEFAHR Stromschlag
Die Geräte sind im Anlieferungszustand mit einer
elektrischen Anschlussleitung ausgestattet
(MTD 350 mit Stecker).
Ein Anschluss an eine festverlegte elektrische Lei-
tung ist möglich, wenn diese mindestens den Quer-
schnitt der serienmäßigen Geräteanschlussleitung
aufweist. Maximal ist ein Leitungsquerschnitt von
3 x 6 mm² möglich.
!
Sachschaden
Achten Sie beim Anschluss an eine Schutzkon-
takt-Steckdose (bei einer elektrischen Anschluss-
leitung mit Stecker) darauf, dass die Schutzkon-
takt-Steckdose nach der Installation des Gerätes
frei zugänglich ist.
!
Sachschaden
Beachten Sie das Typenschild. Die angegebene
Spannung muss mit der Netzspannung überein-
stimmen.
» Schließen Sie die elektrische Anschlussleitung
gemäß Elektroschaltplan an (siehe Kapitel „Techni-
sche Daten / Elektroschaltplan“).

13
Installation - für den Fachhandwerker
11. Inbetriebnahme

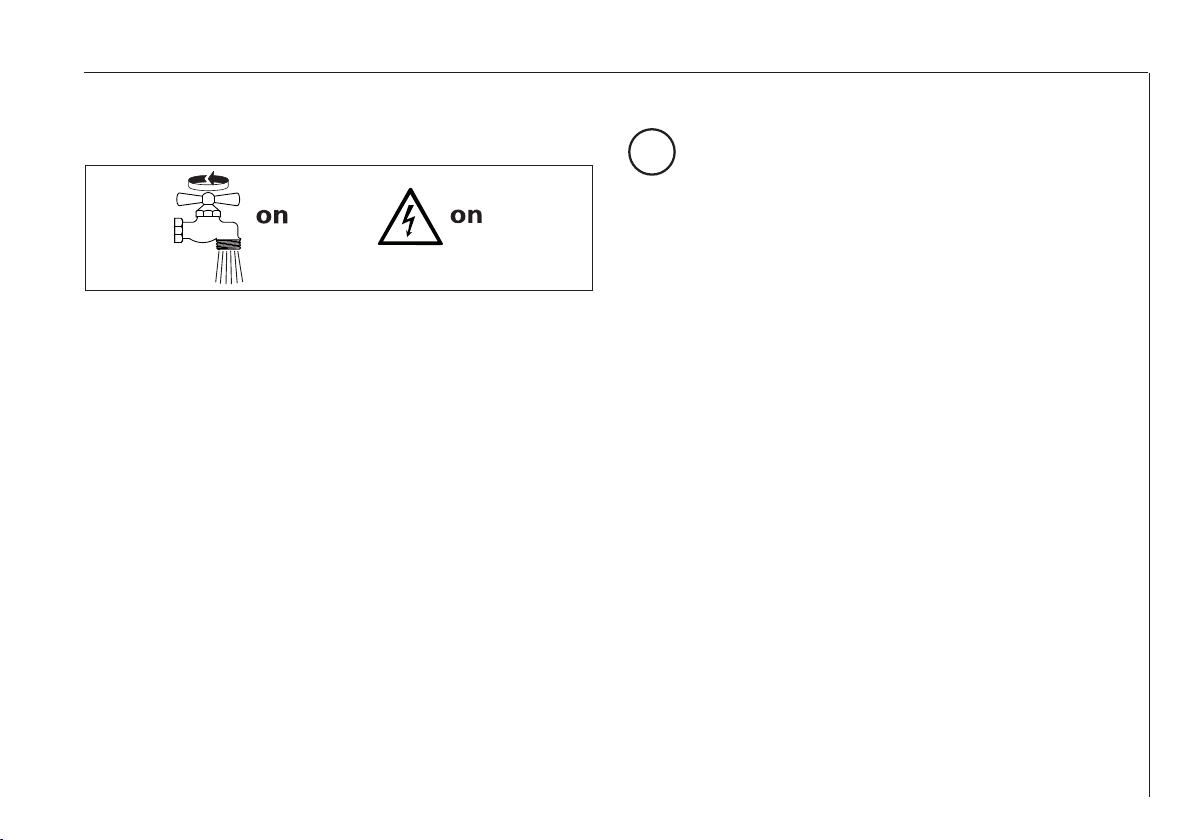

11.1 Erstinbetriebnahme
26_02_05_0087
» Befüllen Sie das Gerät durch mehrmalige Zapfungen
an der Armatur, bis das Leitungsnetz und das Gerät
luftfrei sind.
» Führen Sie eine Dichtheitskontrolle durch.
» Stecken Sie den Stecker der elektrischen An-
schlussleitung, wenn vorhanden, in die Schutzkon-
takt-Steckdose oder schalten Sie die Sicherung ein.
» Prüfen Sie die Arbeitsweise des Gerätes.
11.2 Übergabe des Gerätes
» Erklären Sie dem Benutzer die Funktion des Gerätes
und machen Sie ihn mit dem Gebrauch des Gerätes
vertraut.
» Weisen Sie den Benutzer auf mögliche Gefahren
hin, speziell die Verbrühungsgefahr.
» Übergeben Sie diese Anleitung.
11.3 Wiederinbetriebnahme
!
Sachschaden
Nach Unterbrechung der Wasserversorgung müs-
sen Sie das Gerät mit folgenden Schritten wieder in
Betrieb nehmen, damit das Blankdraht-Heizsystem
nicht zerstört wird.
» Schalten Sie das Gerät spannungsfrei. Ziehen Sie
dazu den Stecker der elektrischen Anschlussleitung,
wenn vorhanden, oder schalten Sie die Sicherung
aus.
» Siehe Kapitel „Erstinbetriebnahme“.
12. Außerbetriebnahme
» Trennen Sie das Gerät mit der Sicherung in der Hau-
sinstallation von der Netzspannung oder ziehen Sie
den Stecker der elektrischen Anschlussleitung.
» Entleeren Sie das Gerät (siehe Kapitel „Wartung“).

14
Installation - für den Fachhandwerker
13. Störungsbehebung
Problem Ursache Behebung
Das Gerät schaltet
trotz voll geöffnetem
Warmwasserventil
nicht ein.
Der Strahlregler in der
Armatur ist verkalkt
oder verschmutzt.
Reinigen und / oder
entkalken Sie den
Strahlregler oder er-
neuern Sie den Spezi-
al-Strahlregler.
Das Sieb in der Kalt- wasserleitung ist ver-
stopft.
Reinigen Sie das Sieb
nach Absperren der
Kaltwasserzuleitung.
Das Heizsystem ist
defekt.
Messen Sie den Wi-
derstand des Heizsys-
tems, ggf. tauschen
Sie das Gerät aus.
Der Sicherheitsdruck-
begrenzer hat aus-
gelöst.
Beheben Sie die
Fehlerursache. Ma-
chen Sie das Gerät
spannungsfrei und
entlasten Sie die Was-
serleitung. Aktivieren
Sie den Sicherheits-
druckbegrenzer.

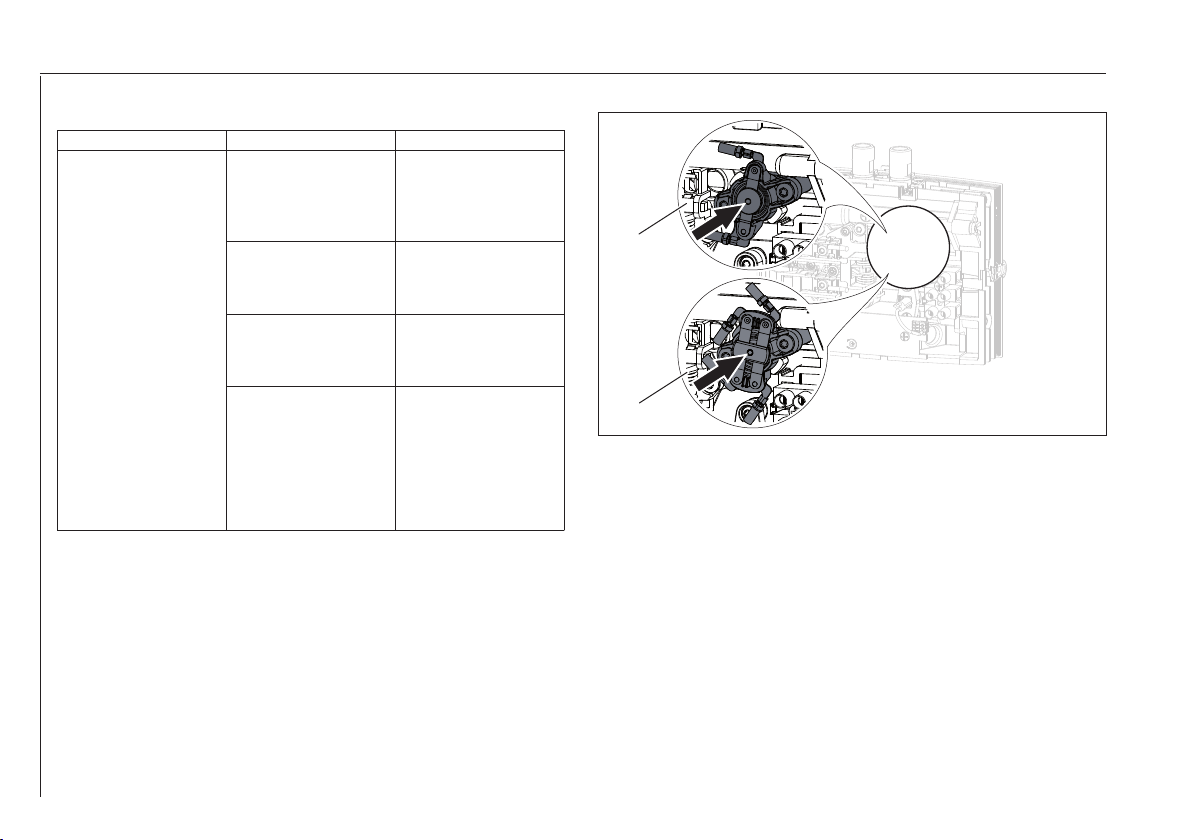

Sicherheitsdruckbegrenzer aktivieren
1
2
D0000039769
1 1-poliger Sicherheitsdruckbegrenzer MTD 440 /
MTD 570
2 2-poliger Sicherheitsdruckbegrenzer MTD 350 /
MTD 650

15
Installation - für den Fachhandwerker
14. Wartung
GEFAHR Stromschlag
Trennen Sie bei allen Arbeiten das Gerät allpolig vom
Netzanschluss.
Gerät entleeren
GEFAHR Verbrühung
Beim Entleeren kann heißes Wasser austreten.
Wenn Sie das Gerät für Wartungsarbeiten oder bei Frost-
gefahr zum Schutz der gesamten Installation entleeren
müssen, gehen Sie folgendermaßen vor:
» Schließen Sie das Absperrventil in der
Kaltwasser-Zuleitung.
» Öffnen Sie das Entnahmeventil.
» Lösen Sie die Wasseranschlüsse vom Gerät.
Sieb reinigen
Das eingebaute Sieb können Sie nach der Demontage
der Kaltwasseranschlussleitung reinigen.
26_02_05_0065_
Schutzleiter prüfen
» Prüfen Sie den Schutzleiter (in Deutschland z. B.
BGV A3) am Schutzleiterkontakt der elektrischen
Anschlussleitung und am Anschlussstutzen des
Gerätes.
Lagerung des Gerätes
» Lagern Sie ein demontiertes Gerät frostfrei, da sich
Restwasser im Gerät bendet, das gefrieren und
Schäden verursachen kann.
Elektrische Anschlussleitung beim MTD 570
austauschen
» Beim MTD 570 müssen Sie im Austauschfall eine
4 mm² elektrische Anschlussleitung verwenden.

16
Installation - für den Fachhandwerker
15. Technische Daten
15.1 Maße
95
28
30
120
143
190
4,8
165
82
20
b02
b03
c06
c01
D0000018336
b02 Durchführung elektr. Leitungen I
b03 Durchführung elektr. Leitungen II
c01 Kaltwasser Zulauf Außengewinde G 3/8 A
c06 Warmwasser Auslauf Außengewinde G 3/8 A
15.2 Elektroschaltplan
15.2.1 MTD 350
1/N/PE ~ 200-240 V
V >
p>
L N
L N
D0000035307
1
2
1 Sicherheitsdruckbegrenzer
2 Druckdifferenzschalter

17
Installation - für den Fachhandwerker
15.2.2MTD 440 und MTD 570
1/N/PE ~ 200-240 V
V >
p>
L N
L N
D0000040409
1
2
1 Sicherheitsdruckbegrenzer
2 Druckdifferenzschalter
!
Sachschaden
» Beim Festanschluss schließen Sie die elektri-
sche Anschlussleitung gemäß der Klemmenbe-
zeichnung der Buchsenklemme an.
15.2.3MTD 650
2/PE ~ 380-415 V
V >
p >
L L
L L
D0000029688
1
2
1 Sicherheitsdruckbegrenzer
2 Druckdifferenzschalter

18
Installation - für den Fachhandwerker
15.3 Temperaturerhöhung
Folgende Temperaturerhöhungen des Wassers ergeben
sich bei einer Spannung von 230 V / 400 V:
1,4 1,8 2,2 2,6 3,0 3,4
20,0
22,5
25,0
27,5
30,0
32,5
35,0
37,5
40,0
42,5
45,0 4
3
2
1
84_02_02_0029
X Volumenstrom in l/min
Y Temperaturerhöhung in K
1 3,5 kW - 230 V
2 4,4 kW - 230 V
3 5,7 kW - 230 V
4 6,5 kW - 400 V
Beispiel MTD 350 mit 3,5 kW
Volumenstrom l/min 2,0
Temperaturerhöhung K25
Kaltwasserzulauftemperatur °C 12
Maximale mögliche Auslauftemperatur °C 37
Hinweis
Eine Auslauftemperatur von 50 °C erreichen Sie
beim geringstmöglichen Durchuss und den fol-
genden Kaltwasserzulauftemperaturen:
ºMTD 350 > 18 °C
ºMTD 440 > 21 °C
ºMTD 570 > 22 °C
ºMTD 650 > 15 °C
15.4 Einsatzbereiche
Spezischer elektrischer Widerstand und
spezische elektrische Leitfähigkeit, siehe
„Datentabelle“.
Normangabe bei
15 °C 20 °C 25 °C
Spez.
Wider-
stand
ρ ≥
Spez. Leitfä-
higkeit σ ≤
Spez.
Wider-
stand
ρ ≥
Spez. Leitfä-
higkeit σ ≤
Spez.
Wider-
stand
ρ ≥
Spez. Leitfä-
higkeit σ ≤
Ωcm mS/m μS/cm Ωcm mS/m μS/cm Ωcm mS/m μS/cm
1100 91 909 970 103 1031 895 112 1117

19
Installation - für den Fachhandwerker
15.5 Angaben zum Energieverbrauch
Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchsrele-
vanter Produkte (ErP).
MTD 350 MTD 440 MTD 570 MTD 650
222120 222121 222122 232790
Hersteller AEG Haustechnik AEG Haustechnik AEG Haustechnik AEG Haustechnik
Lastprofil XXS XXS XXS XXS
Energieeffizienzklasse AAAA
Jährlicher Stromverbrauch kWh 478 478 478 467
Energetischer Wirkungsgrad %39 39 39 40
Schallleistungspegel dB(A) 15 15 15 15
Besondere Hinweise zur Effizienz-
messung keine keine keine keine
15.6 Datentabelle
MTD 350 MTD 440 MTD 570 MTD 650
222120 222121 222122 232790
Elektrische Daten
Nennspannung V220 230 240 220 230 240 220 230 240 380 400 415
Nennleistung kW 3,2 3,5 3,8 4,0 4,4 4,8 5,2 5,7 6,2 5,9 6,5 7,0
Nennstrom A14,5 15,2 15,8 18,2 19,1 20 23,6 24,7 25,8 15,5 16,3 16,9
Absicherung A16 16 16 20 20 20 25 25 32 16 20 20
Frequenz Hz 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50
Phasen 1/N/PE 1/N/PE 1/N/PE 2/PE
Spezifischer Widerstand ρ15 ≥ (bei
ϑkalt ≤25°C) Ω cm 1100 1100 1100 1100
Spezifische Leitfähigkeit σ15 ≤ (bei
ϑkalt ≤25°C) μS/cm 909 909 909 909
Spezifischer Widerstand ρ15 ≥ (bei
ϑkalt >25°C) Ω cm 1100 1100 1100 1100
Spezifische Leitfähigkeit σ15 ≤ (bei
ϑkalt >25°C) μS/cm 909 909 909 909

20
Installation - für den Fachhandwerker
MTD 350 MTD 440 MTD 570 MTD 650
Max. Netzimpedanz bei 50Hz Ω0,394 0,377 0,361
Anschlüsse
Wasseranschluss G 3/8 A G 3/8 A G 3/8 A G 3/8 A
Einsatzgrenzen
Max. zulässiger Druck MPa 1 1 1 1
Werte
Max. zulässige Zulauftemperatur °C 35 35 35 35
Ein l/min >1,6 >2,0 >2,6 >2,6
Druckverlust bei Volumenstrom MPa 0,05 0,06 0,08 0,08
Volumenstrom für Druckverlust l/min 1,6 2,0 2,6 2,6
Volumenstrom-Begrenzung bei l/min 2,2 2,8 4,3 4,3
Warmwasserdarbietung l/min 2,0 2,5 3,2 3,7
Δϑ bei Darbietung K25 25 25 25
Hydraulische Daten
Nenninhalt l0,1 0,1 0,1 0,1
Ausführungen
Montageart Untertisch X X X X
Bauart offen X X X X
Bauart geschlossen X X X X
Schutzart (IP) IP25 IP25 IP25 IP25
Schutzklasse 1 1 1 1
Isolierblock Kunststoff Kunststoff Kunststoff Kunststoff
Heizsystem Wärmeerzeuger Blankdraht Blankdraht Blankdraht Blankdraht
Kappe und Rückwand Kunststoff Kunststoff Kunststoff Kunststoff
Farbe weiß weiß weiß weiß
Dimensionen
Höhe/Breite/Tiefe mm 143 190 82 143 190 82 143 190 82 143 190 82
Gewichte
Gewicht kg 1,4 1,4 1,4 1,4
