AEG MTE 350 Instruction Manual

HAUSTECHNIK
MTE 350
MTE 440
MTE 570
MTE 650
Elektronisch geregelter Klein-Durchlauferhitzer
Bedienung und Installation _________________________________________________ 2
Electronically controlled small instantaneous water heater
Operation and installation _________________________________________________ 27

2
Inhalt - Besondere Hinweise
BESONDERE HINWEISE
BEDIENUNG
1. Allgemeine Hinweise................................................... 4
2. Sicherheit ..................................................................... 5
3. Gerätebeschreibung ................................................... 6
4. Einstellungen ............................................................... 7
5. Reinigung, Pege und Wartung................................. 7
6. Problembehebung....................................................... 7
INSTALLATION
7. Sicherheit ..................................................................... 8
8. Gerätebeschreibung ................................................... 8
9. Vorbereitungen ............................................................ 9
10. Montage ........................................................................ 9
11. Inbetriebnahme.......................................................... 13
12. Außerbetriebnahme .................................................. 15
13. Störungsbehebung.................................................... 15
14. Wartung ...................................................................... 17
15. Technische Daten ...................................................... 18
KUNDENDIENST UND GARANTIE
UMWELT UND RECYCLING
BESONDERE
HINWEISE
◦Das Gerät kann von Kindern ab 3 Jah-
ren sowie von Personen mit verringerten
physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung
und Wissen benutzt werden, wenn sie
beaufsichtigt werden oder bezüglich des
sicheren Gebrauchs des Gerätes un-
terwiesen wurden und die daraus resul-
tierenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spie-
len. Reinigung und Benutzer-Wartung
dürfen nicht von Kindern ohne Beauf-
sichtigung durchgeführt werden.
◦Die Armatur kann eine Temperatur
bis zu 55 °C annehmen. Bei Aus-
lauftemperaturen größer 43 °C besteht
Verbrühungsgefahr.

Besondere Hinweise
3
◦Das Gerät muss über eine Trennstrecke
von mindestens 3 mm allpolig vom Netz-
anschluss getrennt werden können.
◦Die angegebene Spannung muss mit
der Netzspannung übereinstimmen.
◦Das Gerät muss dauerhaft an eine feste
Verdrahtung angeschlossen werden,
Ausnahme MTE 350.
◦Das Netzanschlusskabel darf bei Be-
schädigung oder Austausch nur durch
einen vom Hersteller berechtigten Fach-
handwerker mit dem originalen Ersatzteil
ersetzt werden.
◦Befestigen Sie das Gerät wie in Kapitel
„Installation / Montage“ beschrieben.
◦Beachten Sie den maximalen zulässigen
Druck (siehe Kapitel „Installation / Tech-
nische Daten / Datentabelle“).
◦Der spezische Wasserwiderstand
des Wasserversorgungsnetzes darf
nicht unterschritten werden (siehe Ka-
pitel „Installation / Technische Daten /
Datentabelle“).
◦Entleeren Sie das Gerät wie in Kapitel
„Installation / Wartung / Gerät entleeren“
beschrieben.

4
Bedienung
BEDIENUNG
1. Allgemeine Hinweise
Das Kapitel „Bedienung“ richtet sich an den Gerätebenut-
zer und den Fachhandwerker.
Das Kapitel „Installation“ richtet sich an den Fachhand-
werker.
Hinweis
Lesen Sie diese Anleitung vor dem Gebrauch sorg-
fältig durch und bewahren Sie sie auf.
Geben Sie die Anleitung gegebenenfalls an einen
nachfolgenden Benutzer weiter.
1.1 Sicherheitshinweise
1.1.1 Aufbau von Sicherheitshinweisen
SIGNALWORT Art der Gefahr
Hier stehen mögliche Folgen bei Nichtbeachtung
des Sicherheitshinweises.
» Hier stehen Maßnahmen zur Abwehr der Ge-
fahr.
1.1.2 Symbole, Art der Gefahr
Symbol Art der Gefahr
Verletzung
Stromschlag
Verbrennung
(Verbrennung, Verbrühung)
1.1.3 Signalworte
SIGNALWORT Bedeutung
GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzun-
gen oder Tod zur Folge haben.
WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzun-
gen oder Tod zur Folge haben kann.
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren
oder leichten Verletzungen führen kann.
1.2 Andere Markierungen in dieser
Dokumentation
Hinweis
Hinweise werden durch horizontale Linien ober- und
unterhalb des Textes begrenzt. Allgemeine Hinweise
werden mit dem nebenstehenden Symbol gekenn-
zeichnet.
» Lesen Sie die Hinweistexte sorgfältig durch.
!

Bedienung
5
Symbol Bedeutung
Sachschaden
(Geräte-, Folgen-, Umweltschaden)
Geräteentsorgung
» Dieses Symbol zeigt Ihnen, dass Sie etwas tun müs-
sen. Die erforderlichen Handlungen werden Schritt
für Schritt beschrieben.
1.3 Maßeinheiten
Hinweis
Wenn nicht anders angegeben, ist die verwendete
Maßeinheit Millimeter.
2. Sicherheit
2.1 Bestimmungsgemäße Verwendung
Das Gerät ist für den Einsatz im häuslichen Umfeld vor-
gesehen. Es kann von nicht eingewiesenen Personen si-
cher bedient werden. In nicht häuslicher Umgebung, z. B.
im Kleingewerbe, kann das Gerät ebenfalls verwendet
werden, sofern die Benutzung in gleicher Weise erfolgt.
Das Gerät dient zur Erwärmung von Trinkwasser oder zur
Nacherwärmung von vorgewärmtem Wasser. Das Gerät
ist für ein Handwaschbecken bestimmt.
Eine andere oder darüber hinausgehende Benutzung gilt
als nicht bestimmungsgemäß. Zum bestimmungsgemä-
ßen Gebrauch gehört auch das Beachten dieser Anlei-
tung sowie der Anleitungen für eingesetztes Zubehör.
2.2 Allgemeine Sicherheitshinweise
GEFAHR Verbrühung
Die Armatur kann eine Temperatur bis zu 55 °C an-
nehmen.
Bei Auslauftemperaturen größer 43 °C besteht Ver-
brühungsgefahr.
!
WARNUNG Verletzung
Das Gerät kann von Kindern ab 3 Jahren sowie von
Personen mit verringerten physischen, sensori-
schen oder mentalen Fähigkeiten oder Mangel an
Erfahrung und Wissen benutzt werden, wenn sie
beaufsichtigt werden oder bezüglich des sicheren
Gebrauchs des Geräts unterwiesen wurden und die
daraus resultierenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen. Reini-
gung und Benutzer-Wartung dürfen nicht von Kin-
dern ohne Beaufsichtigung durchgeführt werden.
GEFAHR Stromschlag
Eine beschädigte elektrische Anschlussleitung
muss durch einen Fachhandwerker ausgetauscht
werden. Eine mögliche Gefährdung wird dadurch
ausgeschlossen.
!
Sachschaden
Schützen Sie das Gerät und die Armatur vor Frost.
!

6
Bedienung
!
Sachschaden
Verwenden Sie nur den mitgelieferten Spezi-
al-Strahlregler. Beugen Sie Verkalkungen an den
Armaturenausläufen vor (siehe Kapitel „Reinigung,
Pege und Wartung“).
2.3 Prüfzeichen
Siehe Typenschild am Gerät.
Landesspezische Zulassungen und
Zeugnisse: Deutschland
Für die Geräte ist auf Grund der Landesbauordnungen ein
allgemeines bauaufsichtliches Prüfzeugnis zum Nachweis
der Verwendbarkeit hinsichtlich des Geräuschverhaltens
erteilt.
HOL
DIN 4109
P-IX 7508/I
AEG
3. Gerätebeschreibung
Der elektronisch geregelte Klein-Durchlauferhitzer hält
die Auslauftemperatur unabhängig von der Zulauftem-
peratur bis zur Leistungsgrenze konstant.
Das Gerät ist werkseitig auf die zum Händewaschen
benötigte Auslauftemperatur eingestellt. Wird die Tem-
peratur erreicht, reduziert die Elektronik automatisch die
Leistung. Die Leistung wird der gewünschten Temperatur
angepasst, somit wird die Temperatur nicht überschritten.
Das Gerät erwärmt das Wasser direkt an der Entnah-
mestelle, sobald die Armatur geöffnet wird. Durch kurze
Leitungswege entstehen geringe Energie- und Wasser-
verluste.
Die Warmwasserleistung hängt von der Kaltwassertem-
peratur, der Heizleistung und der Durchussmenge ab.
Das Blankdraht-Heizsystem ist für kalkarme und kalkhal-
tige Wässer geeignet. Das Heizsystem ist gegen Verkal-
kung weitgehend unempndlich. Das Heizsystem sorgt
für eine schnelle und efziente Bereitstellung von Warm-
wasser am Handwaschbecken.

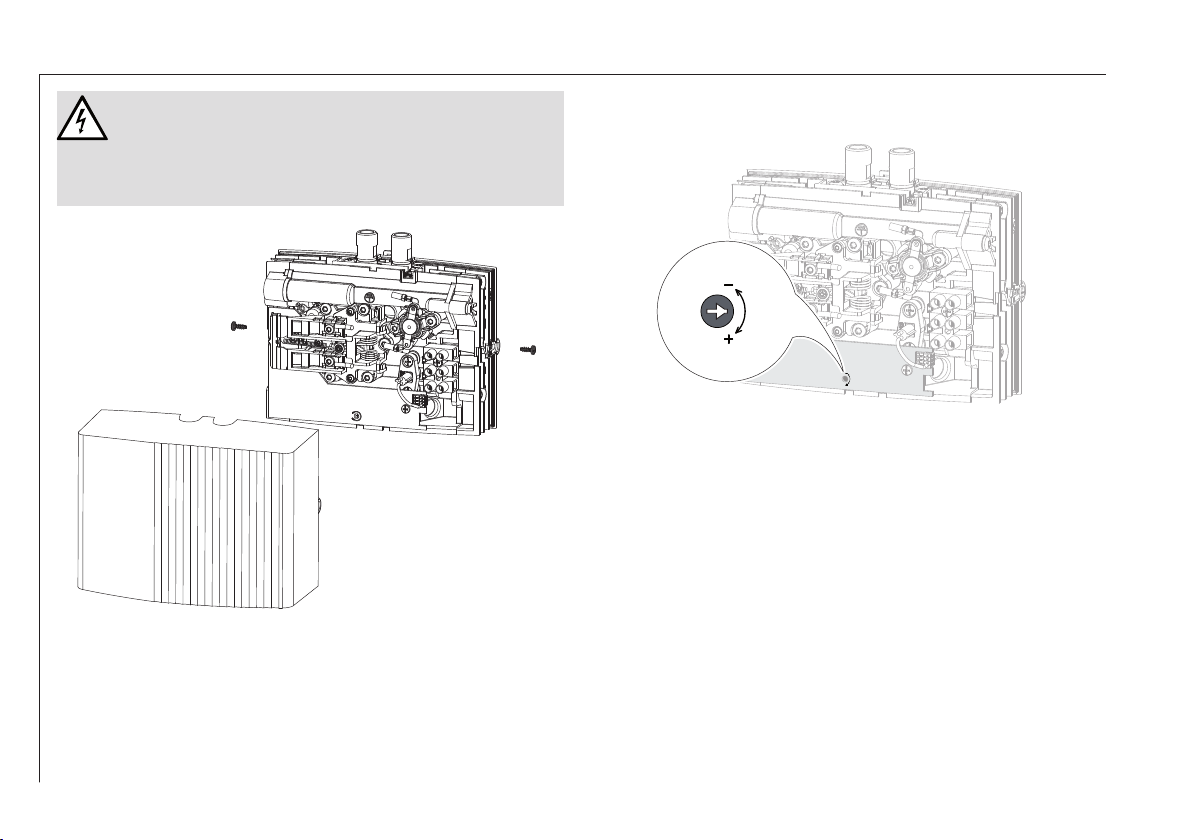

Der Fachhandwerker kann die Maximalwerte für Tempe-
ratur und Volumenstrom einstellen (siehe Kapitel „Inbe-
triebnahme / Einstellungen“).
Mit dem Einbau des beigefügten Spezial-Strahlreglers
erhalten Sie einen optimalen Wasserstrahl.

Bedienung
7
4. Einstellungen
Sobald Sie das Warmwasserventil an der Armatur öffnen
oder den Sensor einer Sensor-Armatur betätigen, schaltet
automatisch das Heizsystem des Gerätes ein. Das Was-
ser wird erwärmt. Die Temperatur des Wassers können
Sie mit der Armatur verändern:
Einschaltmenge und Volumenstrombegrenzung siehe
Kapitel „Technische Daten“.
Temperatur erhöhen
» Drosseln Sie die Durchussmenge an der Armatur.
Temperatur verringern
» Öffnen Sie die Armatur weiter oder mischen Sie
mehr Kaltwasser bei.
Nach Unterbrechung der Wasserversorgung
Siehe Kapitel „Inbetriebnahme / Wiederinbetriebnahme“.
5. Reinigung, Pege und Wartung
» Verwenden Sie keine scheuernden oder anlösenden
Reinigungsmittel. Zur Pege und Reinigung des Ge-
rätes genügt ein feuchtes Tuch.
» Kontrollieren Sie regelmäßig die Armaturen. Kalk an
den Armaturausläufen können Sie mit handelsübli-
chen Entkalkungsmitteln entfernen.
» Lassen Sie die elektrische Sicherheit am Gerät re-
gelmäßig von einem Fachhandwerker prüfen.
» Entkalken oder erneuern Sie regelmäßig den Spezi-
al-Strahlregler in der Armatur (siehe Kapitel „Geräte-
beschreibung / Zubehör“).
6. Problembehebung
Problem Ursache Behebung
Das Gerät schaltet
trotz voll geöffnetem
Warmwasserventil
nicht ein.
Am Gerät liegt keine
Spannung an.
Prüfen Sie die Siche-
rung in der Hausins-
tallation.
Der Strahlregler in der
Armatur ist verkalkt
oder verschmutzt.
Reinigen und / oder
entkalken Sie den
Strahlregler oder er-
neuern Sie den Spezi-
al-Strahlregler.
Die Wasserversor-
gung ist unterbrochen.
Entlüften Sie das
Gerät und die Kalt-
wasser-Zulaufleitung
(siehe Kapitel „Einstel-
lungen“).
Die Wunschtempera-
tur wird nicht erreicht.
Die maximale Tempe-
ratur ist im Gerät zu
gering eingestellt.
Lassen Sie die maxi-
male Temperatur vom
Fachhandwerker neu
einstellen.
Das Gerät ist an der
Leistungsgrenze.
Reduzieren Sie den
Volumenstrom.
Können Sie die Ursache nicht beheben, rufen Sie den
Fachhandwerker. Zur besseren und schnelleren Hilfe tei-
len Sie ihm die Nummer vom Typenschild mit (000000 /
0000-00000).
MTE . . .
Model: 000000 E-Nr:
F-Nr: 0000-00000

8
Installation
INSTALLATION
7. Sicherheit
Die Installation, Inbetriebnahme sowie Wartung und Re-
paratur des Gerätes darf nur von einem Fachhandwerker
durchgeführt werden.
7.1 Allgemeine Sicherheitshinweise
Wir gewährleisten eine einwandfreie Funktion und Be-
triebssicherheit nur, wenn das für das Gerät bestimmte
Original-Zubehör und die originalen Ersatzteile verwendet
werden.
!
Sachschaden
Beachten Sie die max. zulässige Zulauftemperatur.
Bei höheren Temperaturen kann das Gerät beschä-
digt werden. Mit einer Zentral-Thermostatarmatur
können Sie die Zulauftemperatur begrenzen.
WARNUNG Stromschlag
Dieses Gerät enthält Kondensatoren, die sich nach
der Trennung vom Stromnetz entladen. Die Kon-
densator-Entladespannung kann ggf. kurzzeitig
> 34 V DC sein.
7.2 Vorschriften, Normen und
Bestimmungen
Hinweis
Beachten Sie alle nationalen und regionalen Vor-
schriften und Bestimmungen.
Der spezische elektrische Widerstand des Wassers darf
nicht kleiner sein als auf dem Typenschild angegeben. Bei
einem Wasser-Verbundnetz müssen Sie den niedrigsten
elektrischen Widerstand des Wassers berücksichtigen
(siehe Kapitel „Technischen Daten / Datentabelle“). Den
spezischen elektrischen Widerstand oder die elektrische
Leitfähigkeit des Wassers erfahren Sie bei Ihrem Was-
serversorgungs-Unternehmen.
8. Gerätebeschreibung
8.1 Lieferumfang
Mit dem Gerät werden geliefert:
◦Sieb im Kaltwasser-Zulauf
◦Spezial-Strahlregler
◦Anschlussschlauch 3/8, 500 mm lang, mit
Dichtungen*
◦T-Stück 3/8*
◦Firmenlogo für die Übertischmontage
◦* für den Anschluss als druckfestes Gerät

Installation
9
8.2 Zubehör
Spezial-Strahlregler
◦für MTE 350 und MTE 440
◦für MTE 570 und MTE 650
Hinweis
Mit dem Einbau des Spezial-Strahlreglers in der Ar-
matur erhalten Sie einen optimalen Wasserstrahl.
Drucklose Armaturen
◦AHo 40 MTH Wandarmatur für Übertisch
◦AHu 40 MTH Zweigriff-Waschtischarmatur
◦AHEu 40 MTH Eingriff-Waschtischarmatur
9. Vorbereitungen
» Spülen Sie die Wasserleitung gut durch.
Wasserinstallation
Ein Sicherheitsventil ist nicht notwendig.
Armaturen
» Verwenden Sie geeignete Armaturen (siehe Kapitel
„Gerätebeschreibung / Zubehör“).
10. Montage
10.1 Montageort
Montieren Sie das Gerät in einem frostfreien Raum in der
Nähe der Entnahmearmatur.
Achten Sie auf die Zugänglichkeit der seitlichen Kappen-
befestigungsschrauben.
Das Gerät ist für eine Untertischmontage (Wasseran-
schlüsse oben) und für eine Übertischmontage (Wasse-
ranschlüsse unten) geeignet.
GEFAHR Stromschlag
Die Justierschraube zur Volumenstromverstellung
ist spannungsführend und die Schutzart IP25 ist nur
bei montierter Geräterückwand gegeben.
» Montieren Sie immer die Geräterückwand.

10
Installation
10.2 Montagealternativen
10. 2.1 Untertischmontage
Drucklos, mit druckloser Armatur
26_02_05_0086
Druckfest, mit druckfester Armatur
26_02_05_0094
Montage des Gerätes
Hinweis
» Montieren Sie das Gerät an die Wand.
Die Wand muss ausreichend tragfähig sein.



26_02_05_0042
» Lösen Sie die Kappenbefestigungsschrauben mit
zwei Umdrehungen.
» Entriegeln Sie den Schnappverschluss mit einem
Schraubendreher.
» Nehmen Sie die Gerätekappe mit dem Heizsystem
nach vorn ab.
» Brechen Sie die Durchführungsöffnung für die elek-
trische Anschlussleitung in der Gerätekappe mit
einer Zange heraus. Korrigieren Sie die Kontur ggf.
mit einer Feile.

Installation
11
26_02_05_0084
» Benutzen Sie die Geräterückwand als
Bohrschablone.
» Befestigen Sie die Geräterückwand mit geeigneten
Dübeln und Schrauben an der Wand.



26_02_05_0085
» Legen Sie die elektrische Anschlussleitung in die
Durchführungsöffnung der Rückwand.
» Haken Sie Gerätekappe mit dem Heizsystem unten
ein.
» Rasten Sie das Heizsystem im Schnappverschluss
ein.
» Befestigen Sie die Gerätekappe mit den
Kappenbefestigungsschrauben.
Montage der Armatur
» Montieren Sie die Armatur. Beachten Sie dabei
auch die Bedienungs- und Installationsanleitung der
Armatur.
!
Sachschaden
» Beim Montieren aller Anschlüsse müssen Sie
am Gerät mit einem Schlüssel SW 14 gegenhal-
ten.
Druckfeste Armatur
Hinweis
» Montieren Sie den mitgelieferten Anschluss-
schlauch 3/8 und das T-Stück 3/8.

12
Installation
10.2.2Übertischmontage, drucklos, mit druckloser
Armatur
26_02_05_0033
Montage der Armatur
» Montieren Sie die Armatur. Beachten Sie dabei
auch die Bedienungs- und Installationsanleitung der
Armatur.
!
Sachschaden
» Beim Montieren aller Anschlüsse müssen Sie
am Gerät mit einem Schlüssel SW 14 gegenhal-
ten, siehe Kapitel „Montagealternativen/Unter-
tischmontage“.
Gerätemontage
» Montieren Sie das Gerät mit den Wasseranschlüs-
sen auf die Armatur.
10.3 Elektroanschluss herstellen
GEFAHR Stromschlag
Führen Sie alle elektrischen Anschluss- und Instal-
lationsarbeiten nach Vorschrift aus.
GEFAHR Stromschlag
Achten Sie darauf, dass das Gerät an den Schutzlei-
ter angeschlossen ist.
Das Gerät muss über eine Trennstrecke von min-
destens 3 mm allpolig vom Netzanschluss getrennt
werden können.
GEFAHR Stromschlag
Die Geräte sind im Auslieferungszustand mit einer
elektrischen Anschlussleitung ausgestattet (MTE 350
mit Stecker).
Ein Anschluss an eine festverlegte elektrische Lei-
tung ist möglich, wenn diese mindestens den Quer-
schnitt der serienmäßigen Geräteanschlussleitung
aufweist. Maximal ist ein Leitungsquerschnitt von
3 x 6 mm² möglich.
» Bei einer Übertischmontage des Gerätes müs-
sen Sie die elektrische Anschlussleitung hinter
dem Gerät führen.
!
Sachschaden
Achten Sie beim Anschluss an eine Schutzkon-
takt-Steckdose (bei einer elektrischen Anschluss-
leitung mit Stecker) darauf, dass die Schutzkon-
takt-Steckdose nach der Installation des Gerätes
frei zugänglich ist.

Installation
13
!
Sachschaden
Beachten Sie das Typenschild. Die angegebene
Spannung muss mit der Netzspannung überein-
stimmen.
» Schließen Sie die elektrische Anschlussleitung
gemäß Elektroschaltplan an (siehe Kapitel „Techni-
sche Daten / Elektroschaltplan“).
11. Inbetriebnahme
11.1 Erstinbetriebnahme
26_02_05_0087
» Befüllen Sie das Gerät durch mehrmalige Zapfungen
an der Armatur, bis das Leitungsnetz und das Gerät
luftfrei sind.
» Führen Sie eine Dichtheitskontrolle durch.
» Stecken Sie den Stecker der elektrischen An-
schlussleitung, wenn vorhanden, in die Schutzkon-
takt-Steckdose oder schalten Sie die Sicherung ein.
» Prüfen Sie die Arbeitsweise des Gerätes.
» Bei einer Übertischmontage müssen Sie das Firmen-
logo mit dem beiliegenden Firmenlogo überkleben.
11.2 Übergabe des Gerätes
» Erklären Sie dem Benutzer die Funktion des Gerätes
und machen Sie ihn mit dem Gebrauch des Gerätes
vertraut.
» Weisen Sie den Benutzer auf mögliche Gefahren
hin, speziell die Verbrühungsgefahr.
» Übergeben Sie diese Anleitung.
11.3 Wiederinbetriebnahme
!
Sachschaden
Nach Unterbrechung der Wasserversorgung müs-
sen Sie das Gerät mit folgenden Schritten wieder in
Betrieb nehmen, damit das Blankdraht-Heizsystem
nicht zerstört wird.
» Schalten Sie das Gerät spannungsfrei. Ziehen Sie
dazu den Stecker der elektrischen Anschlussleitung,
wenn vorhanden, oder schalten Sie die Sicherung
aus.
» Siehe Kapitel „Erstinbetriebnahme“.
11.4 Einstellungen
Sie können die Maximalwerte des Volumenstromes und
der Temperatur verändern.
GEFAHR Stromschlag
Die Verstellung des Volumenstromes und der Tem-
peratureinstellung ist nur zulässig, wenn das Gerät
vom Netzanschluss getrennt ist.
» Trennen Sie das Gerät allpolig vom Netzanschluss.

14
Installation
GEFAHR Stromschlag
Die Justierschraube zur Verstellung des Volumen-
stromes und das Potentiometer für die Temperatur-
einstellung sind spannungsführend, wenn das Gerät
nicht vom Netzanschluss getrennt ist.
26_02_05_0088
» Nehmen Sie die Gerätekappe ab.
Maximale Temperatur einstellen
Werkseinstellung: 38 °C
30°C
38°C
50°C
D0000042035
» Stellen Sie das Potentiometer mithilfe eines
Schraubendrehers auf die gewünschte maximale
Temperatur.
» Montieren Sie die Gerätekappe.

Installation
15
Volumenstrom begrenzen
Werkseinstellung: Maximaler Volumenstrom
26_02_05_0079_
» Stellen Sie mithilfe der Justierschraube den ge-
wünschten Volumenstrom ein:
◦Kleinster Volumenstrom = Schraube bis zum An-
schlag hereindrehen.
◦Größter Volumenstrom = Schraube bis zum An-
schlag herausdrehen.
» Montieren Sie die Gerätekappe.
12. Außerbetriebnahme
» Trennen Sie das Gerät mit der Sicherung in der Hau-
sinstallation von der Netzspannung oder ziehen Sie
den Stecker der elektrischen Anschlussleitung.
» Entleeren Sie das Gerät (siehe Kapitel „Wartung“).
13. Störungsbehebung
Problem Ursache Behebung
Das Gerät schaltet
trotz voll geöffnetem
Warmwasserventil
nicht ein.
Der Strahlregler in der
Armatur ist verkalkt
oder verschmutzt.
Reinigen und / oder
entkalken Sie den
Strahlregler oder er-
neuern Sie den Spezi-
al-Strahlregler.
Der Volumenstrom ist
zu gering eingestellt.
Vergrößern Sie den
Volumenstrom.
Das Sieb in der Kalt-
wasserleitung ist ver-
stopft.
Reinigen Sie das Sieb
nach Absperren der
Kaltwasserzuleitung.
Das Heizsystem ist
defekt.
Messen Sie den Wi-
derstand des Heizsys-
tems, ggf. tauschen
Sie das Gerät aus.
Der Sicherheitsdruck-
begrenzer hat aus-
gelöst.
Beheben Sie die
Fehlerursache. Ma-
chen Sie das Gerät
spannungsfrei und
entlasten Sie die Was-
serleitung. Aktivieren
Sie den Sicherheits-
druckbegrenzer.
Die Wunschtempera-
tur wird nicht erreicht.
Das Gerät ist an der
Leistungsgrenze.
Reduzieren Sie den
Volumenstrom.

16
Installation
Leuchtdiodenanzeige
26_02_05_0082_
321
1 Anzeige rot bei Störung
2 Anzeige gelb bei Heizbetrieb
3 Anzeige grün blinkend bei der Spannungsversorgung
der Elektronik
Sicherheitsdruckbegrenzer aktivieren
1
2
D0000039769
1 1-poliger Sicherheitsdruckbegrenzer MTE 440 /
MTE 570
2 2-poliger Sicherheitsdruckbegrenzer MTE 350 /
MTE 650

Installation
17
14. Wartung
GEFAHR Stromschlag
Trennen Sie bei allen Arbeiten das Gerät allpolig vom
Netzanschluss.
14.1 Gerät entleeren
GEFAHR Verbrühung
Beim Entleeren kann heißes Wasser austreten.
Wenn Sie das Gerät für Wartungsarbeiten oder bei Frost-
gefahr zum Schutz der gesamten Installation entleeren
müssen, gehen Sie folgendermaßen vor:
» Schließen Sie das Absperrventil in der
Kaltwasser-Zuleitung.
» Öffnen Sie das Entnahmeventil.
» Lösen Sie die Wasseranschlüsse vom Gerät.
14.2 Sieb reinigen
Das eingebaute Sieb können Sie nach der Demontage
der Kaltwasseranschlussleitung reinigen.
26_02_05_0065_
14.3 Prüfungen nach VDE 0701/0702
Schutzleiterprüfung
» Prüfen Sie den Schutzleiter (in Deutschland z. B.
DGUV A3) am Schutzleiterkontakt der elektrischen
Anschlussleitung und am Anschlussstutzen des
Gerätes.
Isolationswiderstand
Aufgrund der elektronischen Ansteuerung dieses Ge-
rätes ist eine Isolationswiderstandsmessung nach
VDE 0701/0702 nicht durchführbar.
» Zur Prüfung der Wirksamkeit der Isolationsei-
genschaften dieses Gerätes empfehlen wir, eine
Differenzstrom-Messung des Schutzleiterstroms /
Ableitstroms gemäß VDE 0701/0702 (Bild C.3b)
durchzuführen.
14.4 Lagerung des Gerätes
» Lagern Sie ein demontiertes Gerät frostfrei, da sich
Restwasser im Gerät bendet, das gefrieren und
Schäden verursachen kann.
14.5 Elektrische Anschlussleitung beim
MTE 570 austauschen
» Beim MTE 570 müssen Sie im Austauschfall eine
4 mm² elektrische Anschlussleitung verwenden.

18
Installation
15. Technische Daten
15.1 Maße und Anschlüsse
95
28
30
120
143
190
4,8
165
82
20
b02
b03
c06
c01
D0000018336
b02 Durchführung elektr. Leitungen I
b03 Durchführung elektr. Leitungen II
c01 Kaltwasser Zulauf Außengewinde G 3/8 A
c06 Warmwasser Auslauf Außengewinde G 3/8 A

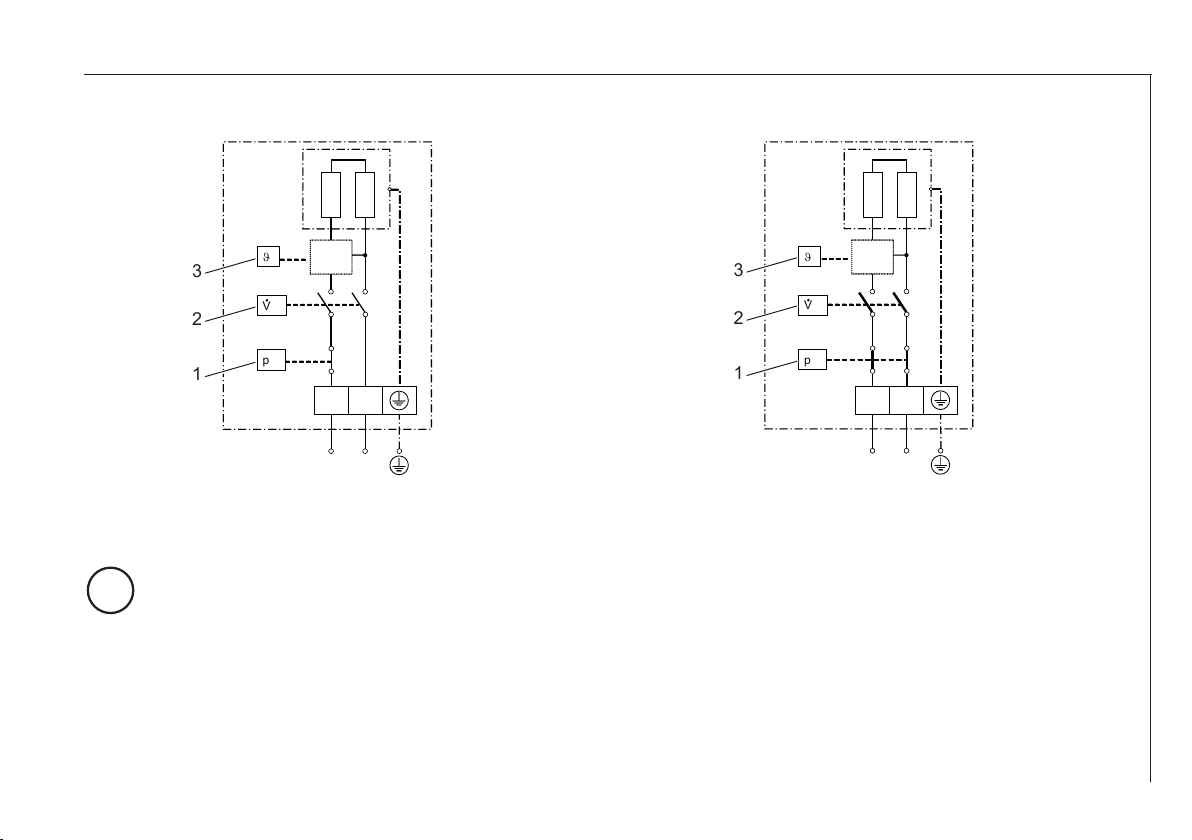

15.2 Elektroschaltplan
15. 2.1 MTE 350
1/N/PE ~ 200-240 V
L N
p >
L N
ϑ
V >
D0000035308
1
2
3
1 Sicherheitsdruckbegrenzer
2 Druckdifferenzschalter
3 Elektronik mit Auslauftemperaturfühler

Installation
19
15.2.2MTE 440 und MTE 570
1/N/PE ~ 200-240 V
L N
p >
L N
ϑ
V >
85_02_05_0001
1
2
3
1 Sicherheitsdruckbegrenzer
2 Druckdifferenzschalter
3 Elektronik mit Auslauftemperaturfühler
!
Sachschaden
» Beim Festanschluss schließen Sie die elektri-
sche Anschlussleitung gemäß der Klemmenbe-
zeichnung der Buchsenklemme an.
15.2.3MTE 650
2/PE ~ 380-400 V
L
L
L
p >
L
ϑ
V >
D0000035309
1
2
3
1 Sicherheitsdruckbegrenzer
2 Druckdifferenzschalter
3 Elektronik mit Auslauftemperaturfühler

20
Installation
15.3 Temperaturerhöhung
Folgende Temperaturerhöhungen des Wassers ergeben
sich bei einer Spannung von 230 V / 400 V:
1,4 1,8 2,2 2,6 3,0 3,4
20,0
22,5
25,0
27,5
30,0
32,5
35,0
37,5
40,0
42,5
45,0 4
3
2
1
84_02_02_0029
X Volumenstrom in l/min
Y Temperaturerhöhung in K
1 3,5 kW - 230 V
2 4,4 kW - 230 V
3 5,7 kW - 230 V
4 6,5 kW - 400 V
Beispiel MTE 350 mit 3,5 kW
Volumenstrom l/min 2,0
Temperaturerhöhung K25
Kaltwasserzulauftemperatur °C 12
Maximale mögliche Auslauftemperatur °C 37
15.4 Einsatzbereiche
Spezischer elektrischer Widerstand und
spezische elektrische Leitfähigkeit, siehe
„Datentabelle“.
Normangabe bei
15 °C 20 °C 25 °C
Spez.
Wider-
stand
ρ ≥
Spez. Leitfä-
higkeit σ ≤
Spez.
Wider-
stand
ρ ≥
Spez. Leitfä-
higkeit σ ≤
Spez.
Wider-
stand
ρ ≥
Spez. Leitfä-
higkeit σ ≤
Ωcm mS/m μS/cm Ωcm mS/m μS/cm Ωcm mS/m μS/cm
1000 100 1000 890 112 1124 815 123 1227
1300 77 769 1175 85 851 1072 93 933
