aerauliqa QR340A Service manual

QR180A - QR340A
MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE 2
INSTALLATION, USE AND MAINTENANCE MANUAL 25
I
GB

2

Leggere questo manuale attentamente prima di utilizzare il prodotto e conservarlo in un posto sicuro così da poterlo consultare
all’occorrenza.
Il prodotto è costruito a regola d’arte e nel rispetto delle normative vigenti in materia di apparecchiature elettriche e deve essere
installato da personale tecnicamente qualificato.
La ditta costruttrice non si assume responsabilità per danni a persone o cose derivanti dalla mancata osservanza delle norme
contenute nel presente libretto.
1 Indice 2
2 Avvertenze e Precauzioni 3
3 Informazioni di prodotto 3
3.1 Generale 3
3.2 Dimensioni e Peso 4
3.3 Connessioni delle tubazioni 5
3.4 Spazio richiesto 5
3.5 Etichetta dati 5
4 Trasporto e Stoccaggio 5
5 Installazione 5
5.1 Rimozione dell’imballo 5
5.2 Dove/come installarlo 5
5.3 Installazione a soffitto 6
5.4 Collegamento elettrico precablato 7
5.5 Collegamenti elettrici aggiuntivi 8
6 Messa in servizio 9
6.1 Settaggio velocità dei ventilatori 9
6.2 Prima di avviare il sistema 11
7 Funzionamento 12
7.1 Menu utente sul CTRL-DSP 13
7.2 Menu installatore sul CTRL-DSP 15
7.3 Funzionalità aggiuntive 20
8 Manutenzione ordinaria e straordinaria 21
8.1 Lista componenti 21
8.2 Descrizione dei Componenti 21
8.3 Manutenzione ordinaria 22
8.4 Manutenzione straordinaria 22
8.5 Risoluzione guasti 24
9 Smaltimento e riciclaggio 24
10 Fiche tecnica ErP 48
1 INDICE
QR180A - QR340A
Unità di ventilazione con recupero di calore

3
2 AVVERTENZE E PRECAUZIONI
ATTENZIONE
Assicurarsi che l’interruttore generale dell’impianto sia spento prima di qualsiasi operazione di installazione, manutenzione
ordinaria o straordinaria o collegamento elettrico!
ATTENZIONE
L’installazione e la manutenzione dell’unità e del sistema di ventilazione completo deve essere eseguito da un installatore
autorizzato e in conformità alle leggi e ai regolamenti vigenti.
Trasporto e stoccaggio
•Nonlasciarel’apparecchioespostoadagentiatmosferici(pioggia,sole,neve,etc.).
•Iraccordiperlaconnesionealletubazionidevonoessereprotettidurantelostoccaggioel’installazione.
Installazione
•Dopo aver rimosso il prodotto dall’imballo, vericarne l’integrità. Non lasciare parti dell’imballo alla portata di bambini o
persone diversamente abili.
•Fareattenzioneagliangolitaglienti.Utilizzareguantidiprotezione.
•L’apparecchionondeveessereimpiegatocomeattivatorediscaldabagni,stufe,ecc.,nédevescaricareincondottiadibiti
all’evacuazione di aria calda/fumi derivanti da alcun tipo di apparecchio a combustione. Esso deve espellere l’aria all’esterno
tramite un proprio condotto specifico.
•Qualoranell’ambienteincuièinstallatoilprodottosiapresenteunapparecchiofunzionanteacombustibile(scaldacqua,stufaa
metanoetc.,ditiponona“camerastagna”),èindispensabileassicurareunadeguatoingressod’aria,pergarantireunabuona
combustione e il corretto funzionamento di tali apparecchi.
•L’impiantoelettricoacuiècollegatoilprodottodeveessereconformeallenormativevigenti.
•Primadicollegareilprodottoallaretedialimentazioneoallapresaelettricaaccertarsiche:
-idatiditarga(tensioneefrequenza)sianorispondentiaquellidellaretedidistribuzioneelettrica;
- la portata dell’impianto/presa sia adeguata alla potenza massima dell’apparecchio.
•Perl’installazioneoccorreprevederenellaretedialimentazione,conformementealleregolediinstallazione,uninterruttore
onnipolarecheconsentaladisconnessionecompletanellecondizionidellacategoriadisovratensioneIII(distanzadeicontatti
ugualeosuperiorea3mm).
Utilizzo
•L’apparecchionondeveessereutilizzatoinapplicazionidiversedaquelleindicateinquestomanuale.
•Questoapparecchiopuòessereutilizzatodabambinidietànoninferioread8anniedapersoneconridottecapacitàsiche,
sensorialiomentalioconesperienzaeconoscenzeinsufcienti,purchéattentamentesorvegliateoistruitesucomeutilizzare
inmodosicurol’apparecchioesuipericolicheciòcomporta.Assicurarsicheibambininongiochinoconl’apparecchio.Pulizia
e manutenzione da parte dell’utente non devono essere eseguite da bambini senza supervisione.
•Nontoccarel’apparecchioconmani/piediumidiobagnati.
•L’apparecchioèdestinatoadestrarresoloariapulita,ossiasenzaelementigrassi,fuliggine,agentichimiciecorrosivi,miscele
infiammabili o esplosive.
•Nonimpiegareilprodottoinpresenzadisostanzeovaporiinammabili,comealcool,insetticidi,benzina,etc.
•Il sistema deve rimanere in funzione continuamente e fermato solo durante le operazioni di manutenzione
ordinaria e straordinaria.
•Nonostruirelagrigliadiaspirazioneodiespulsionepergarantirel’ottimalepassaggiodell’aria.
•NonimmergereI’apparecchiooaltresuepartiinacquaoliquidi.      
•Temperaturadifunzionamento:da0°Cnoa+40°C.
Manutenzione straordinaria
•Sebbeneilprodottosiastatodisconnessodallareteelettrica,sussisteilrischiodilesioniacausadellepartiancorainmovimento.
•Fareattenzioneagliangolitaglienti.Utilizzareguantidiprotezione.
•Incasodiriparazioneutilizzaresoloricambioriginali.
3 INFORMAZIONI DI PRODOTTO
3.1 Generale
QuestodocumentoèilManualediInstallazione,UsoeManutenzionedelleunitàdiventilazioneconrecuperodicaloreQR180A
eQR340A.
Esso include informazioni di base e raccomandazioni relative all’installazione, alla messa in servizio e alle operazioni di
manutenzione per assicurarne il funzionamento corretto.
Per ottenere il funzionamento corretto e sicuro del prodotto, leggere questo manuale con attenzione, utilizzare l’unità seguendo
le linee guida di seguito elencate e attenersi a tutte le prescrizioni di sicurezza.
ImodelliQR180AeQR340Avengonofornitoconilpannellodicomandomulti-funzioneCTRL-DSP.Nell’imballosonoinoltre
contenuti 2 raccordi scarico condensa e 2 tappi.
ATTENZIONE
Qualorasirileviun’anomaliadifunzionamento,scollegareilprodottodallareteelettricaecontattareimmediatamenteun
tecnico qualificato.

4
602
536
66.25
Ø125
1036,5
904
738
240
408128
158 374374
645
223
66,25
17
66,25
353 232319
269
259
243
3.2 Dimensioni e Peso
1036,5
9
10
Peso Kg
20
SCATOLA COLLEGAMENTI ELETTRICI
602
536
66.25
Ø125
1036,5
904
738
240
408128
158 374374
645
223
66,25
17
66,25
353 232319
269
259
243
vista lato filtri
904
738
66,25
240
536
602
645
Ø125
374 374
158 10
9
353 319 232 66,2566,25
243
259
269
223 17
Dimensioni in mm.
128 408
75 910
1060
150
O
128 408
240 537
574 604
739
648
355 200 355
19271
75 355 320 235 75
290
305
315
ø150
ø150
sostituisce la fig. 3.2 sostituisce la fig. 5e
75 910
1060
150
O
128 408
240 537
574 604
739
648
355 200 355
19271
75 355 320 235 75
290
305
315
ø150
ø150
sostituisce la fig. 3.2 sostituisce la fig. 5e
1060
9
10
Peso Kg
23,5
SCATOLA COLLEGAMENTI ELETTRICI vista lato filtri
910
739
75
240
537
574
648
Ø150
355 355200 10
9
355 320 235
75
290
305
315
271 19
Dimensioni in mm.
128 408
604
75
QR180A
QR340A

5
3.3 Connessioni delle tubazioni
3.5 Etichetta dati
3.4 Spazio richiesto
Assicurarsicheattornoall’unitàvisiaspaziosufcienteperlosvolgimentodelleattivitàdimanutenzione(accessibilitàailtrie
allascatolacollegamentielettricierimozionedeipannellidiispezionelateraliefrontali).
AIngresso aria dall’esterno
BEspulsione aria verso l’esterno
CAria fornita all’interno
DAria estratta dall’interno
EScarico condensa invernale
FScarico condensa estivo
Fig.3.c Etichetta dati
EXTRACT
SUPPLY
INTAKE
EXHAUST
vista lato filtri
A
B
D
C
E F
4 TRASPORTO E STOCCAGGIO
Il prodotto è fornito in una scatola di cartone.
Il prodotto deve essere stoccato e trasportato in modo che sia sempre protetto da danni fisici che possono guastare le bocche,
la carcassa, il display, ecc...
Deve essere coperto in modo che la polvere, la pioggia e la neve non possano entrare e danneggiare l’unità e i suoi componenti.
ATTENZIONE
Assicurarsi che le avvertenze e le precauzioni indicate nel Capitolo 2 siano attentamente lette, comprese e rispettate!
5 INSTALLAZIONE
Questasezionedescrivecomeinstallarel’unitàcorrettamente.
L’unità deve essere installata seguendo queste istruzioni.
5.1 Rimozione dell’imballo
Vericarechel’unità(eglieventualiaccessori)sianoconformiaquantoordinatoprimadiprocedureall’installazione.Eventuali
discrepanze rispetto a quanto ordinato devono essere comunicate al fornitore.
5.2 Dove/come installarlo
•TutteleunitàQRsonointeseperinstallazioneall’interno,inzoneriscaldate.
•L’unitàdeveessereinstallataorizzontalmente.
•Montarel’unitàsusupercipiane(softto).
•E’importantechel’unitàsiacompletamentepostaalivelloprimadiessereattivata.
•E’preferibileposizionarel’unitàinunastanzaseparata(ades.magazzino,lavanderiaosimilare).
•Scegliendolazonaprestareattenzionechel’unitàrichiedediunamanutenzioneperiodicaecheilpannellodiispezionedeve
rimane facilmente accessibile.
•Lasciarespazioliberoperl’aperturadelpannelloeperl’estrazionedeiprincipalicomponenti(§3.4).
•Laboccadiimmissionedell’ariaesternadeveessere,sepossibile,posizionatanellatonordoestdell’edicioecomunque
lontana da altre bocche di espulsione, ad esempio quelle previste di estrattori installati in cucina o in lavanderia.
•Lastrutturaèprovvistadi2foripredispostiperscaricarelacondensaincasodiinstallazioneasoffitto.Assicurarsidichiudere
e sigillare il foro che non viene eventualmente utilizzato tramite i tappi forniti per garantire la tenuta all’acqua e all’aria.
ATTENZIONE
Assicurarsi che le avvertenze e le precauzioni indicate nel Capitolo 2 siano attentamente lette, comprese e rispettate!

6

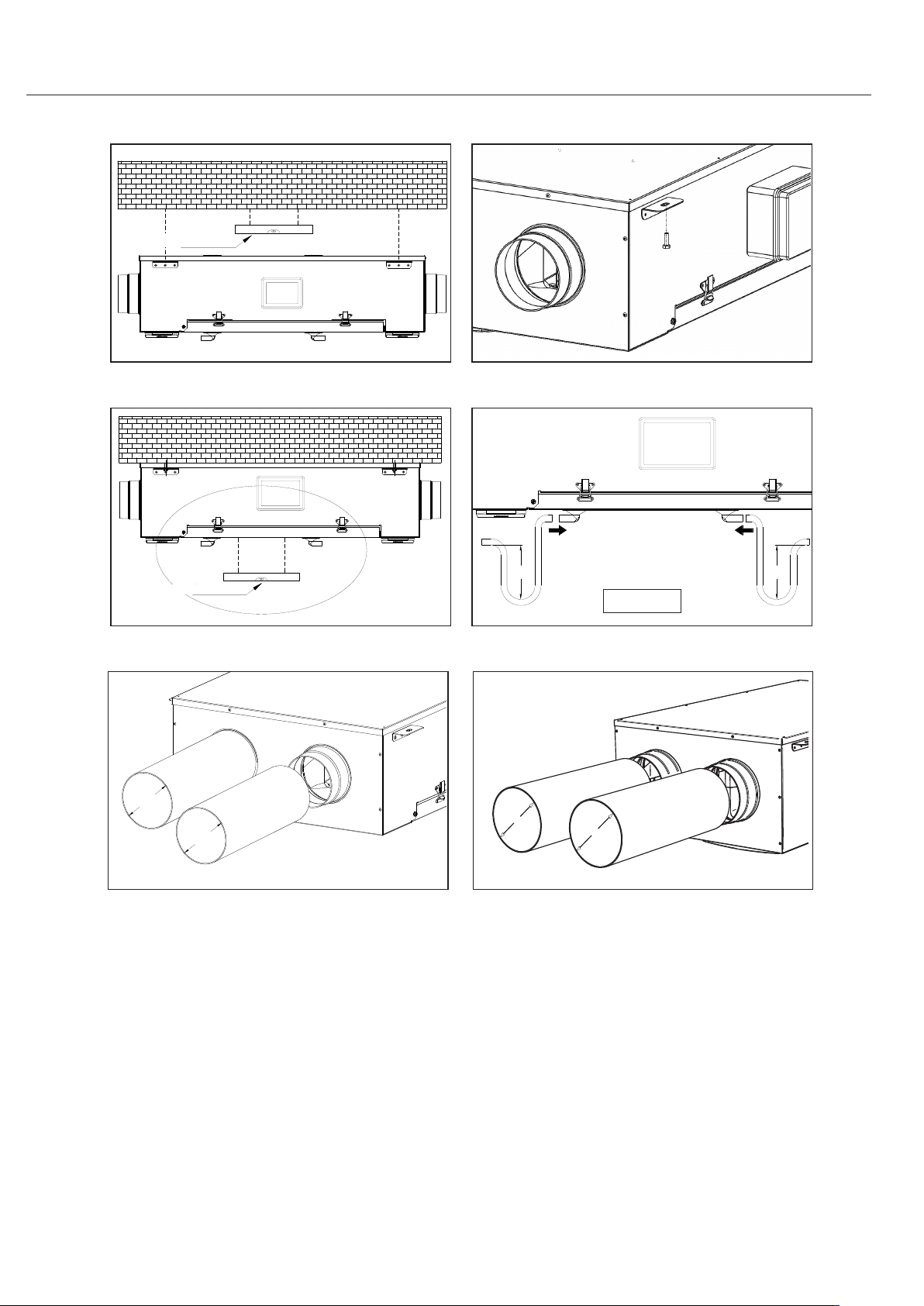

Fig 5.a Fig. 5.b
Fig. 5.c Fig. 5.d
H=min. 60mm
Spirit level
Spirit level
H H
Livella a bolla d’aria
Livella a bolla d’aria
5.a Preparare la superficie sulla quale l’unità deve essere montata. Assicurarsi che essa sia piana, livellata e che sia costruita
in modo da poter sostenere il peso dell’unità. Effettuare l’installazione conformemente a quanto richiesto dalle norme e
regolamenti locali in vigore.
5.bUtilizzareitasselli,tirantiolaviteriaappropriata(nonfornita)perssarel’unitàalsoftto.Siraccomandadimontarel’unità
utilizzandodeigiuntiantivibranti(nonforniti).
5.cE’importantechel’unitàsiapostaperfettamenteinposizioneorizzontaleafnchéloscaricocondensafunzioniappropriatamente.
5.dCollegareiraccordidiscaricodellacondensaai2puntididrenaggiopostisulpannellodiaccesso:eventualmentechiuderee
sigillareilforochenonvieneutilizzatotramiteitappiforniti(2perciascunforo).Assicurarsichelatenutaall’acquaeall’aria
sia sempre garantita. L’aggancio degli scarichi condensa deve essere eseguito in modo da essere scollegato con facilità per
agevolarel’asportazionedelpannellod’accessoquandosirendenecessarialamanutenzionedelpaccoscambiatore.Untubo
sifonato(osimilare)deveessereprevistosulcanalediscarico.
5.e Connettere l’unità al sistema di tubazioni. Assicurarsi che vengano utilizzati tutti gli accessori necessari per realizzare un
sistemadiventilazionefunzionale.Collegareelettricamentel’unitàcomeindicatonel§5.4.Vericarechesiattivicorrettamente.
Fig. 5.e
Ø125
Ø125
75 910
1060
150
O
128 408
240 537
574 604
739
648
355 200 355
19271
75 355 320 235 75
290
305
315
ø150
ø150
sostituisce la fig. 3.2 sostituisce la fig. 5e
QR180A QR340A
5.3 Installazione a soffitto
L’unità deve essere installata come segue.
E’ importante che l’unità sia in posizione orizzontale affinché lo scarico condensa funzioni appropriatamente.

7
5.4 Collegamento elettrico precablato
L’unità necessita della messa a terra.
I collegamenti interni sono eseguiti durante l’assemblaggio in fabbrica.
Per il collegamento tra il CTRL-DSP e la scheda madre utilizzare un cavo twisted-pair, 4 poli, di lunghezza massima 30m.
L’unitàvienefornitapre-cablatacon:
-cavodialimentazione(3li:marrone,blu,giallo/verde).
-cavodicollegamentoaCTRL-DSP(4li:verde,marrone,giallo,bianco).
-cavodicollegamentoasensoreesterno(2li:bluemarrone).
ATTENZIONE
Assicurarsi che l’interruttore generale dell’impianto sia spento prima di qualsiasi operazione di installazione, manutenzione
ordinaria o straordinaria o collegamento elettrico!
ATTENZIONE
L’installazione e la manutenzione dell’unità e del sistema di ventilazione completo deve essere eseguito da un installatore
autorizzato e in conformità alle leggi e ai regolamenti vigenti.
Fig. 5.f Collegamento cavi
GIALLO (A) BIANCO (B) MARRONE (+12V)
VERDE (GND)
BLU
MARRONE
ALIMENTAZIONE
BLU GIALLO/VERDE MARRONE
SENSORE
ESTERNO
CONTROLLO

8
5.5 Collegamenti elettrici aggiuntivi
L’unità necessita della messa a terra.
I collegamenti interni sono eseguiti durante l’assemblaggio in fabbrica.
Per il collegamento tra il CTRL-DSP e la scheda madre utilizzare un cavo twisted-pair, 4 poli, di lunghezza massima 30m.
Le immagini successive mostrano lo schema elettrico.
Ingressi/comandi
N°1connettorealimentazioneAC.
N°3ingression/off(contattipuliti),N°1persensoriambiente(chiamatoIAQ),N°1perilpulsanteBoost(chiamatoBST)eN°1
perabilitazioneON/OFFremota(chiamatoHY/S1).
N°1ingressoanalogico1-10V(chiamatoSLAVE).
N°1connettorea4poliperCTRL-DSP(RS485piùalimentazione12Vdc).
Uscite
N°1uscitaon/offperelementoriscaldanetepreopost(contattoarelais-250Vac5A).
Fig. 5.g Collegamenti elettrici sulla scheda madre fissata all’interno della scatola portacontatti
ATTENZIONE
Assicurarsi che l’interruttore generale dell’impianto sia spento prima di qualsiasi operazione di installazione, manutenzione
ordinaria o straordinaria o collegamento elettrico!
ATTENZIONE
L’installazione e la manutenzione dell’unità e del sistema di ventilazione completo deve essere eseguito da un installatore
autorizzato e in conformità alle leggi e ai regolamenti vigenti.
CTRL-DSP
N L
-S4 -+ +
SLA
1-10V
HEAT/CD
+12V A B
GND
Ingresso SLAVE
1-10V
Alimentazione AC
Uscitabatteriariscaldante
(MAX250Vac5A)
PulsanteBOOST(BST)
IngressoIAQ
(AirQualitye.g.SEN-HY)
IngressoHY/S1
(perabilitazione
ON/OFFremota)
BST IAQ HY/S1
NONRIMUOVERE
(vedere§7.3Remoteenable)

9
6 MESSA IN SERVIZIO
6.1 Settaggio velocità dei ventilatori
Lavelocitàdeiventilatoripuòessereregolatadurantel‘installazioneinbasealtassodiventilazionerichiesta.
Le figure 6. a-d rappresentano la curva di prestazione alle diverse regolazioni del segnale 0-10V fornito ai motori. L’assorbimento
indicato si riferisce ai 2 motori.
Le tabelle 6. b-e indicano l’efficienza del pacco scambiatore e la condensa prodotta in diverse condizioni climatiche, per aiutare
la decisione, demandata al progettista o all’installatore dell’impianto, di collegare uno o entrambi gli scarichi condensa.
Unaelevataproduzionedicondensaèconseguenzadirettadielevataefcienzaedelgradodiumidità.
Le tabelle 6. c-f indicano i livelli sonori alle diverse velocità.
Tabella. 6.b Efficienza termica dello scambiatore e produzione media acqua di condensa.
T R. H. T R. H. ᶯH
2
OᶯH
2
OᶯH
2
OᶯH
2
O
°C % °C % % kg/h % kg/h % kg/h % kg/h
-18 60 20 30 94,5 0,16 86,5 0,27 83,3 0,38 77,0 0,46
-18 70 20 40 94,0 0,21 90,8 0,41 86,0 0,58 78,8 0,71
-18 80 20 50 94,1 0,27 89,6 0,52 86,1 0,75 81,6 0,95
-10 60 20 30 94,2 0,10 87,8 0,17 84,9 0,23 81,2 0,28
-10 70 20 40 92,9 0,15 90,6 0,29 85,9 0,40 80,1 0,49
-10 80 20 50 95,4 0,21 91,1 0,40 84,1 0,54 82,2 0,71
0 50 20 30 91,9 0,01 84,0 0,00 79,6 0,00 73,1 0,00
0 60 20 40 93,0 0,06 88,5 0,10 83,0 0,12 79,1 0,12
0 70 20 50 92,8 0,11 87,6 0,19 83,3 0,26 82,2 0,32
10 50 20 40 92,3 0,00 86,0 0,00 80,6 0,00 76,0 0,00
10 60 20 50 92,9 0,00 85,8 0,00 80,7 0,00 76,1 0,00
10 70 20 60 91,8 0,02 86,8 0,03 80,6 0,03 76,4 0,01
35 60 26 50 91,1 0,00 84,8 0,00 77,6 0,00 77,9 0,00
35 70 26 55 93,9 0,04 87,1 0,08 85,3 0,10 76,4 0,10
35 80 26 60 96,2 0,09 90,6 0,17 87,8 0,24 83,2 0,30
40 60 26 50 95,0 0,08 88,2 0,14 87,1 0,18 80,1 0,21
40 70 26 55 94,5 0,14 91,6 0,26 85,3 0,36 86,9 0,47
40 80 26 60 96,7 0,20 95,0 0,37 90,0 0,53 84,7 0,66
ESTERNO INTERNO 50 m³/h 100 m³/h 150 m³/h 200 m³/h
ESTERNO INTERNO
0
50
100
150
200
250
300
350
400
450
500
020 40 60 80 100 120 140 160 180 200 220
Pa
m3/h
20%40%
60%
80% 100%
100%
80%
60%
40%
20%
Pressione statica - Pa
Portata d’aria - m3/h
Velocità
%W max m3/h max
20 10 24
40 18 67
60 36 117
80 77 178
100 105 209
Fig. 6.a Curva di immissione in accordo al
Reg.1253/2014(ErP).
QR180A

10
Velocità 100%
LwdB-LIVELLODIPOTENZASONORAPERBANDADIOTTAVA LpdB(A)
63 125 250 500 1 K 2 K 4 K 8K Tot @3m
Latoimmissioneariadall’esterno(Intake) 57 62 69 64 58 56 49 46 71 45
Latoimmissioneariaversol’interno(Supply) 56 62 65 61 55 50 40 31 68 41
Latoestrazioneariadall’interno(Extract) 57 61 65 60 55 49 41 32 68 41
Latoespulsioneariaversol’esterno(Exhaust) 59 64 68 62 57 57 54 47 71 44
Involucro(Breakout) 56 61 64 59 58 50 40 35 68 41
Velocità 80%
LwdB-LIVELLODIPOTENZASONORAPERBANDADIOTTAVA LpdB(A)
63 125 250 500 1 K 2 K 4 K 8K Tot @3m
Latoimmissioneariadall’esterno(Intake) 55 59 65 60 53 50 44 40 67 41
Latoimmissioneariaversol’interno(Supply) 55 59 62 57 51 44 35 28 65 37
Latoestrazioneariadall’interno(Extract) 55 58 62 55 51 43 35 28 65 37
Latoespulsioneariaversol’esterno(Exhaust) 58 61 65 58 53 52 49 41 68 40
Involucro(Breakout) 55 58 60 55 53 45 35 28 64 37
Velocità 60%
LwdB-LIVELLODIPOTENZASONORAPERBANDADIOTTAVA LpdB(A)
63 125 250 500 1 K 2 K 4 K 8K Tot @3m
Latoimmissioneariadall’esterno(Intake) 52 55 61 51 45 42 36 31 63 34
Latoimmissioneariaversol’interno(Supply) 51 54 56 47 42 37 27 25 59 30
Latoestrazioneariadall’interno(Extract) 51 54 57 46 42 35 27 23 60 30
Latoespulsioneariaversol’esterno(Exhaust) 52 57 61 49 45 44 40 32 63 34
Involucro(Breakout) 51 54 55 45 44 37 29 24 59 29
Velocità 40%
LwdB-LIVELLODIPOTENZASONORAPERBANDADIOTTAVA LpdB(A)
63 125 250 500 1 K 2 K 4 K 8K Tot @3m
Latoimmissioneariadall’esterno(Intake) 47 50 50 42 35 32 25 22 54 24
Latoimmissioneariaversol’interno(Supply) 47 48 48 38 33 27 22 20 53 21
Latoestrazioneariadall’interno(Extract) 47 49 48 37 33 25 20 20 53 21
Latoespulsioneariaversol’esterno(Exhaust) 49 51 54 40 36 34 28 23 57 26
Involucro(Breakout) 47 48 46 37 34 30 22 19 52 21
0
80
160
240
320
400
480
060 120 180 240 300 360
100%
80%
60%
40%
20%
Pressione statica - Pa
Portata d’aria - m3/h
Velocità
%W max m3/h max
20 10 59
40 23 136
60 55 230
80 113 311
100 170 357
Fig. 6.d Curva di immissione in accordo al
Reg.1253/2014(ErP).
QR340A
Tabella 6.c Emissionisonore:IdatidB(A)sonovalorimediinpropagazionesfericaincampoliberoeriportatiascopocomparativo.

11
Tabella 6.e Efficienza termica dello scambiatore e produzione media acqua di condensa.
Tabella 6.f Emissionisonore:IdatidB(A)sonovalorimediinpropagazionesfericaincampoliberoeriportatiascopocomparativo.
*misure comparabili con rumore di fondo della camera di prova.
6.2 Prima di avviare il sistema
Adinstallazioneultimata,primadiavviarel’unitàvericateche:
•Iltrisianocorrettamenteinseriti.
•L’unitàsiainstallataconformementeaquantoindicatoinquestomanuale.
•Icollegamentielettricidell’unitàsianostatieseguiticorrettamente.
•Eventualiserrandeesterneoinestrazioneeisilenziatorisianoinstallatiecheleconnessionialletubazionisianocorrette.
•Tuttiicondottisianosufcientementeisolatieinstallatiinconformitàallenormeeregolamentilocaliinvigore.
•L’ingressodell’ariaesterna sia posizionato ad unadistanzasufciente da fonti di inquinamento(estrattorifumi di cottura,
sistemidiaspirazionecentralizzataosimilare).
•L’unitàsiastatacongurataemessainserviziocorrettamente.
Velocità 100%
LwdB-LIVELLODIPOTENZASONORAPERBANDADIOTTAVA LpdB(A)
125 250 500 1 K 2 K 4 K 8K Tot @3m
Involucro(Breakout) 59 59 61 55 55 48 37 66 41
Velocità 80%
LwdB-LIVELLODIPOTENZASONORAPERBANDADIOTTAVA LpdB(A)
125 250 500 1 K 2 K 4 K 8K Tot @3m
Involucro(Breakout) 56 57 56 51 51 44 32 62 37
Velocità 60%
LwdB-LIVELLODIPOTENZASONORAPERBANDADIOTTAVA LpdB(A)
125 250 500 1 K 2 K 4 K 8K Tot @3m
Involucro(Breakout) 50 56 48 43 43 35 22 58 31
Velocità 40%
LwdB-LIVELLODIPOTENZASONORAPERBANDADIOTTAVA LpdB(A)
125 250 500 1 K 2 K 4 K 8K Tot @3m
Involucro(Breakout) 45 48 40 35 32 22 15 50 22
Velocità 20%*
LwdB-LIVELLODIPOTENZASONORAPERBANDADIOTTAVA LpdB(A)
125 250 500 1 K 2 K 4 K 8K Tot @3m
Involucro(Breakout) - - - - - - - - <9
ESTERNO INTERNO 50m3/h 100m3/h 150m3/h 200m3/h 250m3/h 200m3/h 250m3/h
T (°C) R.H. (%) T (°C) R.H. (%) ƞ (%) H2O (kg/h) ƞ (%) H2O (kg/h) ƞ (%) H2O (kg/h) ƞ (%) H2O (kg/h) ƞ (%) H2O (kg/h) ƞ (%) H2O (kg/h) ƞ (%) H2O (kg/h)
-18 60 20 30 93,1 0,15 89,1 0,28 85,7 0,39 82,8 0,49 80,6 0,58 79,1 0,66 78,2 0,76
-18 70 20 40 94,0 0,21 90,5 0,41 87,6 0,59 85,2 0,75 83,4 0,91 82,1 1,07 81,4 1,23
-18 80 20 50 94,8 0,28 91,8 0,53 89,3 0,78 87,3 1,01 85,7 1,24 84,7 1,46 84,1 1,69
-10 60 20 30 92,6 0,09 88,2 0,16 84,4 0,21 81,1 0,25 78,5 0,27 76,7 0,30 75,6 0,33
-10 70 20 40 93,7 0,15 90,0 0,28 86,8 0,40 84,2 0,50 82,1 0,59 80,6 0,68 79,8 0,78
-10 80 20 50 94,6 0,21 91,5 0,40 88,9 0,57 86,7 0,73 85,0 0,89 83,8 1,05 83,2 1,21
0 50 20 30 90,7 0,00 85,5 0,00 81,1 0,00 77,6 0,00 74,9 0,00 73,1 0,00 72,1 0,00
0 60 20 40 92,3 0,05 87,7 0,08 83,4 0,10 79,7 0,09 76,6 0,08 74,3 0,06 72,9 0,05
0 70 20 50 93,7 0,10 89,9 0,19 86,6 0,25 83,8 0,31 81,6 0,36 80,0 0,41 79,1 0,46
10 50 20 40 90,7 0,00 85,5 0,00 81,1 0,00 77,6 0,00 74,9 0,00 73,1 0,00 72,1 0,00
10 60 20 50 90,7 0,00 85,5 0,00 81,1 0,00 77,6 0,00 74,9 0,00 73,1 0,00 72,1 0,00
10 70 20 60 91,8 0,02 86,5 0,02 81,5 0,01 77,6 0,00 74,9 0,00 73,1 0,00 72,1 0,00
35 60 26 50 90,8 0,00 85,7 0,00 81,4 0,00 77,9 0,00 75,1 0,00 73,2 0,00 72,1 0,00
35 70 26 55 93,5 0,04 89,3 0,07 85,3 0,08 81,6 0,08 78,3 0,07 75,7 0,06 74,0 0,05
35 80 26 60 96,1 0,09 93,8 0,17 91,7 0,25 90,0 0,32 88,6 0,39 87,6 0,45 87,0 0,52
40 60 26 50 93,9 0,08 90,1 0,13 86,5 0,17 83,3 0,19 80,5 0,19 78,3 0,20 76,9 0,20

12
DATA:indicaladatacorrente
MODALITA’:indicalamodalitàdifunzionamento
VELOCITÀ:indica la velocità selezionata
ORA:indical’ora
ALLARME FILTRO:indicacheiltrinecessitanodimanutenzione/sostituzione
BOOST:indicachelavelocitàBoostèattivata
DISABLED:indicacheilCTRL-DSPèdisabilitato
BOOST:perattivaremanualmentelavelocitàBoost
perspostarsiadxnelleimpostazionidelTimersettimanale
FILTRO:perresettarel’AllarmeFiltro
perspostarsiasxnelleimpostazionidelTimersettimanale
ESC:perusciredaunaschermataopertornarealmenuprecedente
OK:perentrarenelmenuselezionato
per scendere nella selezione delle voci del menu
per salire nella selezione delle voci del menu
per attivare/spegnere l’unità ventilante
Fig. 7.b CTRL-DSP
indicaALLARMEERRORE(vedere§7.3peridenticareilguasto)
indicacheilBypassèattivo
indicachel’ANTI-FROSTèattivato
indicachel’ingressoIAQèattivato(es.sensoreHY,CO2)
indicachelamodalitàNIGHTMODEèattivata
indicachel’uscitaBatteriaRiscaldanteèattivata
indicachelamodalitàBoostèattivata
indica che il Timer settimanale è attivato
indica che il Timer settimanale è disattivato
indica che la modalità SLAVE è attivata
7 FUNZIONAMENTO
Alcune funzioni possono essere selezionate o tramite i pulsanti del CTRL-DSP o dal menu.
abc d
e
f
g
hi
j
kl
m
a
b
c
d
e
f
g
h
i
j
k
l
m
A
B
D
C
T21
T12
T11
T22
ATTENZIONE
Assicurarsi che le avvertenze e le precauzioni indicate nel Capitolo 2 siano attentamente lette, comprese e rispettate!
EXTRACT
SUPPLY
INTAKE
EXHAUST
AIngresso aria dall’esterno
BEspulsione aria verso l’esterno
CAria fornita all’interno
DAria estratta dall’interno
Fig. 7.a Sonde di temperatura

13
Dopolaprimaaccensionedell’unità,ilCTRL-DSPmostralaseguenteschermata:
Fig. 7.c Schermata avvio del CTRL-DSP.
E’ possibile variare la velocità manualmente tra velocità 1-2-3 usando oppure .
7.1 Menu utente sul CTRL-DSP
Per entrare nel Menu utente premere OK o ESC.
Per uscire dal Menu utente premere ESC o attendere circa 60 secondi.
Menu utente
1 Selezione Modalità
2 Boost
3 Durata Boost
4 Reset Allarme FILTRO
5 Night Mode
6 Timer settimanale
7 Menu installatore
Selezionare le voci di menu usando oppure .
Premere OK per entrare.
Menu utente
1 Selezione Modalità
2 Boost
3 Durata Boost
4 Reset Allarme FILTRO
5 Night Mode
6 Timer settimanale
7 Menu installatore
LaSelezioneModalitàpermettedisceglieretra“ModalitàNormale”e“Holiday”.
Premere OK per entrare.
Scegliere la modalità desiderata usando oppure .
Premere OK per selezionare.
Premere ESC o attendere circa 60 per tornare al menu precedente.
ModalitàNormale3V(DEFAULT)
Dopo l’accensione, l’unità funziona alla velocità impostata durante l’installazione.
Suldisplayappareilnumerodellavelocitàdifunzionamento(1-2-3).
Impostazionedifabbrica(DEFAULT):velocità1.
E’possibilevariaremanualmentelavelocità(1-2-3)agendosuoppure .
In caso sia attivo l’ingresso IAQ di Fig. 5q (ad es. sensore remoto HY o IAQ), la velocità
aumenta del 15%, e la relativa icona apparesuldisplay.Quandol’ingressoIAQsidisattiva,
l’unità ritorna a funzionare alla velocità selezionata.
Incasol’utenteattivilamodalitàNightMode(-Menuutente5)lalogicadeisensorisopra
descrittavieneignorata(isensorinonintervengonoel’unitàfunzionaallavelocità1).
Modalità Holiday
L’unità funziona alla velocità Holiday impostata durante l’installazione. La logica dei sensori
IAQsopradescrittavieneignorata(isensorinonintervengono).
Lascritta“HOLIDAY”apparesuldisplay.

14
Permettediimpostareladuratadellavelocitàmassima(Boost).
Premere OK per selezionare.
Le opzioni selezionabili sono 15 - 30 - 45 - 60 minuti.
Aumentare/diminuire i minuti usando oppure .
Premere OK per selezionare e tornare al menu precedente.
Impostazionedifabbrica(DEFAULT):15minuti.
Permettediselezionarelavelocitàmassima(Boost).
Premere OK per selezionarla.
Scegliere tra “Assente” o “Presente” usando oppure .
Premere OK per selezionare e tornare al menu precedente.
Impostazionedifabbrica(DEFAULT):Assente.
Lavelocitàmassima(Boost)puòessereimpostatadurantel’installazione.
Lavelocitàmassima(Boost)puòessereattivatasel’unitàèinModalitàNormale3V,Holiday
oppure Slave.
LafunzioneBoostpuòessereattivataneiseguentimodi:
-dalmenuutente(funzione“2Boost”).
-tenendopremutopercirca2secondiilpulsanteBOOSTsulCTRL-DSP(Fig.7.b-).
-usandounpulsanteesternocollegatoall’ingressoBST(Fig.5.g).
Se il Boost è attivo, l’icona      appare sul display e l’unità funziona alla velocità Boost
impostata,perilperiododitempodenitonelmenuutente“3DurataBoost”;alterminedella
temporizzazione l’unità torna alla velocità selezionata.
E’possibileannullarelafunzioneBoostanzitemposolotenendopremutoperalmeno2secondi
il tasto BOOSTpresentesulCTRL-DSP(Fig.7.b-).
SeilTimersettimanaleèattivolafunzioneBoostpuòessereattivata.
SeilTimersettimanaleèdisattivolafunzioneBoostnonpuòessereattivata.
Menu utente
1 Selezione Modalità
2 Boost
3 Durata Boost
4 Reset Allarme FILTRO
5 Night Mode
6 Timer settimanale
7 Menu installatore
Menu utente
1 Selezione Modalità
2 Boost
3 Durata Boost
4 Reset Allarme FILTRO
5 Night Mode
6 Timer settimanale
7 Menu installatore
g
g
Permettedidisattivarel’interventoautomaticodellavelocitàaumentatatramiteisensoriIAQ
remoti: l’unità funziona alla velocità 1. Al superamento di“orario di ne” l’unità ritorna a
funzionare alla velocità precedentemente impostata.
Premere OK per selezionare.
Selezionare le voci dei sottomenu usando oppure :
1Abilitazione:selezionareONoppureOFF-Impostazionedifabbrica(DEFAULT):OFF.
2Orariodiinizio:impostarel’orariodesiderato-Impostazionedifabbrica(DEFAULT):ore20.00.
3Orariodine:impostarel’orariodesiderato-Impostazionedifabbrica(DEFAULT):ore8.00.
Variare l’orario usando oppure :spostarsidaoreaminutipremendoOK.
Premere OK per confermare.
Premere ESC per tornare al menu precedente.
SeilNightModeèattivo,l’icona appare sul display.
SeilNightModeeilTimersettimanalesonoattivi,lavelocitàèquellaimpostatanel
TimersettimanalementreeventualisensoriIAQesternisonodisattivati.
SeilNightModeèattivoeilTimersettimanaleèdisattivo,l’unitàfunzionainNight
Mode(velocità1edisabilitazionedisensoriesterni).
Se l’utente modifica manualmente la velocità agendo su oppure oppure attiva il tasto
BOOST(Fig.7b-),lafunzionalitàNightModevienedisattivatael’iconasparisce.
Menu utente
1 Selezione Modalità
2 Boost
3 Durata Boost
4 Reset Allarme FILTRO
5 Night Mode
6 Timer settimanale
7 Menu installatore
Permette di resettare l’Allarme Filtro dopo la manutenzione/sostituzione, solo se la scritta
FILTERapparesuldisplay(Fig.7.b-).
La temporizzazione viene impostata durante l’installazione.
Impostazionedifabbrica(DEFAULT):3mesi.
Premere OK per selezionare e resettare.
Premere ESC per tornare al menu precedente.
La scritta FILTER sparisce dal display.
L’allarmeltropuòessereresettatoanchetenendopremutoilpulsanteFILTERsulCTRL-DSP
(Fig.7.b-).
Menu utente
1 Selezione Modalità
2 Boost
3 Durata Boost
4 Reset Allarme FILTRO
5 Night Mode
6 Timer settimanale
7 Menu installatore
e
h
g

15
Permette di impostare le fasce orarie e le velocità di funzionamento per tutto l’arco della
settimanaquandol’unitàèsettatainModalitàNormale3V.
Premere OK per selezionare.
Scegliere tra “Assente” o “Presente” usando oppure .
Premere OK per selezionare.
Impostazionedifabbrica(DEFAULT):Assente.
Se si seleziona “Presente”, premendo il tasto OK si entra nella schermata di programmazione
del Lunedì.
Variare i giorni della settimana usando oppure .
PremereOKperimpostarelaprogrammazionegiornaliera(max4fasceorarie).
Passare da ore-minuti-speed usando oppure .
Variare il valore di ore-minuti-speed usando oppure .
Al termine della programmazione giornaliera, i parametri possono essere copiati nei giorni
successivi premendo OK.
Salvare le impostazioni premendo il tasto ESC e OK.
Se il Timer settimanale è attivo, l’icona appare sul display.
Attenzione:negliintervalliesclusidallefasceorarieprogrammatel’unitàèinOFF.L’iconaaaa
appare sul display.
In caso di utilizzo contemporaneo del Timer settimanale e del Night Mode, vedere il
funzionamentonelMenuutente“5NightMode”.
In caso di utilizzo contemporaneo del Timer settimanale e della funzione Boost, vedere
funzionamentonelMenuutente“2Boost”.
Permette di selezionare il Menu installatore
Premere OK per entrare nel Menu installatore.
Premere ESC per tornare al menu precedente.
Ingresso menu
installatore?
Menu utente
1 Selezione Modalità
2 Boost
3 Durata Boost
4 Reset Allarme FILTRO
5 Night Mode
6 Timer settimanale
7 Menu installatore
Menu utente
1 Selezione Modalità
2 Boost
3 Durata Boost
4 Reset Allarme FILTRO
5 Night Mode
6 Timer settimanale
7 Menu installatore
7.2 Menu Installatore sul CTRL-DSP
Ilmenuinstallatorepuòessereselezionatodalpunto7delMenuutenteoppuretenendopremutiitastiOK+ESCpercirca7
secondi. Per uscire dal Menu installatore premere ESC oppure attendere per circa 60 secondi.
Menu installatore
1 Selezione lingua
2 Data/ora
4 Modalità Normale
6 Impostazioni Bypass
8 Riscaldamento
10 Impostazione Velocità
11 Bilanciamento Portate
12 Filtro F7
13 Intervallo Allarme Filtro
15 Pressione Costante
17 Scarico periodico
18 Ore di funzionamento unità
19 Impostazioni Modbus
20 Salva Impostazioni
21 Carica impostazioni
22 Reset Impostazioni di Fabbrica
23 Contrasto
24 Debug page
Selezionare la voce di menu usando oppure .

16
Permette di selezionare la lingua tra English, Italiano, Deutsch, Čeština,Slovenský,Français,
Español,Nederlandse,中国, Magyar e Русский.
Premere OK per entrare.
Scegliere la lingua usando oppure .
Premere OK per selezionare.
Alla prima accensione la lingua proposta è English.
Menu installatore
1 Selezione lingua
2 Data/ora
4 Modalità Normale
6 Impostazioni Bypass
Permette di impostare la data e l’ora.
Premere OK per entrare.
Scegliere la voce da modificare usando oppure e premere OK.
Impostare ora e data usando oppure e premere OK per confermare.
Premere ESC per tornare al menu precedente.
Menu installatore
1 Selezione lingua
2 Data/ora
4 Modalità Normale
6 Impostazioni Bypass
PermettediselezionaretraModalitàNormale3V,SlaveoppurePressioneCostante.
Premere OK per entrare.
Scegliere la modalità desiderata usando oppure . Premere OK per selezionare.
L’impostazionedifabbrica(DEFAULT)è3V.
Modalità 3V
Per impostare le velocità fare riferimento al Menu installatore “10 Impostazione Velocità”.
Modalità Slave
Permettedigestirelavelocitàdifunzionamentotramiteingressoanalogico0-10V:tuttele
altre logiche di funzionamento vengono ignorate.
Se la modalità Slave è attiva, l’icona e la scritta Slave appaiono sul display.
Modalità Pressione Costante
La funzione al momento non è disponibile.
Menu installatore
1 Selezione lingua
2 Data/ora
4 Modalità Normale
6 Impostazioni Bypass
PermettedicongurareiparametridifunzionamentodellafunzioneBypass.
Premere OK per entrare.
Selezionare le voci dei sottomenu usando oppure epremereOKperconfermare:
1TemperaturaDesiderata:èlatemperaturaambientedesideratadall’utente.
2TmaxFreeHeating:èlatemperaturaesternamassimaconsentitaperilfunzionamentofree
heating.
3TminFreeCooling:èlatemperaturaesternaminimaconsentitaperilfunzionamentofree
cooling.
Iparametridicongurazionesono:
TemperaturaDesiderata:15°C÷30°C.Impostazionedifabbrica(DEFAULT):23°C.
TmaxFreeHeating:25°C÷30°C.Impostazionedifabbrica(DEFAULT):28°C.
TminFreeCooling:15°C÷20°C.Impostazionedifabbrica(DEFAULT):18°C.
Aumentare/diminuire la temperatura usando oppure .
Premere OK per selezionare.
Premere ESC per tornare al menu precedente.
SelafunzioneBypassèattiva,l’iconaapparesuldisplay.
Menu installatore
1 Selezione lingua
2 Data/ora
4 Modalità Normale
6 Impostazioni Bypass

17
Daselezionarenelcasoincuisiapresenteunelementoriscaldanteesterno(nonfornito).
Premere OK per entrare.
“1Batteriariscaldante”.
Premere OK per entrare.
Scegliere tra “Assente/PRE/POST” usando oppure .
Premere OK per selezionare.
Impostazionedifabbrica(DEFAULT):Assente.
Se“Assente”:l’uscitaHEAT(Fig.5g)nonèmaiattivata.
Se“PRE”:l’elementoriscaldanteèinstallatosullato“ingressoariadall’esterno-T21”(Fig.7.a)
el’uscitaHEAT(Fig.5g)èattivata.
“2SogliariscaldamentoPRE”:
permette di impostare la soglia di intervento dell’elemento riscaldante.
Iparametridisettaggiosono:-20°C÷+10°C.
Aumentare/diminuire la temperatura usando oppure .
Premere OK per selezionare.
Impostazionedifabbrica(DEFAULT):0°C.
Al superamento della soglia impostata l’icona appare sul display.
Se“POST”:l’elementoriscaldantepuòessereinstallatosullato“ariafornitaall’internoT22”
oppure“ariaestrattadall’internoT11”(Fig.7.a);daimpostaretramiteilsottomenu“4POST
temperatureinput”.L’uscitaHEAT(Fig.5g)èattivata.
“3SogliariscaldamentoPOST”:
permette di impostare la soglia di intervento dell’elemento riscaldante.
Iparametridisettaggiosono:+15°C÷+25°C.
Aumentare/diminuire la temperatura usando oppure .
Premere OK per selezionare.
Impostazionedifabbrica(DEFAULT):+20°C.
Al superamento della soglia impostata l’icona appare sul display.
Menu installatore
8 Riscaldamento
10 Impostazione Velocità
11 Bilanciamento Portate
12 Filtro F7
13 Intervallo Allarme Filtro
PermettediregolarelevarievelocitàdelleModalitàNormale3V,BoostoppureHoliday.
Premere OK per entrare.
Sceglierevelocità1,velocità2,velocità3,Massima(Boost)oppureHolidayusandooppure .
Premere OK per selezionare.
Iparametridiregolazionesono:
Velocità1:10%÷80%.Impostazionedifabbrica(DEFAULT):40%.
Velocità2:20%÷90%.Impostazionedifabbrica(DEFAULT):60%.
Velocità3:30%÷100%.Impostazionedifabbrica(DEFAULT):80%.
Massima(Boost):Velocità3÷100%.Impostazionedifabbrica(DEFAULT):100%.
Holiday:10%÷40%.Impostazionedifabbrica(DEFAULT):20%.
Aumentare/diminuire la velocità usando oppure .
Premere OK per selezionare.
Premere ESC per tornare al menu precedente.
Menu installatore
8 Riscaldamento
10 Impostazione Velocità
11 Bilanciamento Portate
12 Filtro F7
13 Intervallo Allarme Filtro

18
Permette di bilanciare i due flussi d’aria.
Premere OK per entrare.
Selezionare le voci dei sottomenu usando oppure :premereOKperconfermare.
1BilanciamentoAvanzato
Permettediimpostareilbilanciamentoallevelocità1-2-3-Boost,inimmissioneedestrazione,
soloquandol’unitàfunzionainModalitàNormale3V.
Scegliere tra “Assente” o “Presente” usando oppure .
Premere OK per confermare.
Impostazionedifabbrica(DEFAULT):Assente.
Se “Assente” si accede al sottomenu “2 Portata immissione”
Permettediregolarelaportatadiimmissionerispettoaquelladiestrazione:ilvaloreselezionato
è applicato a tutte le velocità.
Iparametridiregolazionesono:-30%÷+30%.
Impostazionedifabbrica(DEFAULT):0%.
Aumentare/diminuire la velocità usando oppure .
Premere OK per selezionare.
Premere ESC per tornare al menu precedente.
Se “Presente” si accede al sottomenu che permette di impostare il bilanciamento flusso per
ciascunavelocità(1-2-3-Boost)eperciascunmotore(immissione/estrazione).
Iparametridiregolazionepertuttelevelocitàsono:-30%÷+30%.
Impostazionedifabbricapertuttelevelocità(DEFAULT):0%.
Aumentare/diminuire la velocità usando oppure .
Premere OK per selezionare.
Premere ESC per tornare al menu precedente.
Menu installatore
8 Riscaldamento
10 Impostazione Velocità
11 Bilanciamento Portate
12 Filtro F7
13 Intervallo Allarme Filtro
Permette di selezionare il filtro F7 nel caso in cui l’unità non lo preveda come standard.
L’eventuale ltro F7 deve essere installato sul lato“Aria fornita all’internoT22” (Fig. 7.a).
Premere OK per entrare.
Scegliere “Assente” o “Presente” usando oppure .
Premere OK per selezionare.
Impostazionedifabbrica(DEFAULT):Assente
Menu installatore
8 Riscaldamento
10 Impostazione Velocità
11 Bilanciamento Portate
12 Filtro F7
13 Intervallo Allarme Filtro
Permettediimpostarelatemporizzazione dell’“AllarmeFiltro”:ilsistemaè provvistodiun
timercheattivailsegnaleFILTER(Fig.7b-)suldisplayaintervalliregolari.
Premere OK per entrare.
Scegliere tra 2-3-4-5-6 mesi usando oppure .
Premere OK per selezionare.
Impostazionedifabbrica(DEFAULT):3mesi.
Menu installatore
8 Riscaldamento
10 Impostazione Velocità
11 Bilanciamento Portate
12 Filtro F7
13 Intervallo Allarme Filtro
Funzione al momento non disponibile.
Menu installatore
15 Pressione Costante
17 Scarico periodico
18 Ore di funzionamento unità
19 Impostazioni Modbus
20 Salva Impostazioni
e

19
Permette di attivare un breve ciclo di funzionamento dei ventilatori a velocità 100% per due
volte durante l’arco della giornata.
Premere OK per entrare.
Scegliere tra “Assente” o “Presente” usando oppure .
Impostazionedifabbrica(DEFAULT):Assente.
Se“Presente”siaccedeaiseguentisottomenu:
1 Durata scarico
Permette di impostare la durata del ciclo.
Premere OK per selezionare.
Iparametridiregolazionesono:1÷5minuti.
Aumentare/diminuire i minuti usando oppure .
Premere OK per confermare.
Impostazionedifabbrica(DEFAULT):2minuti.
2 Ora Attivazione
Permette di impostare due orari di attivazione del ciclo.
Premere OK per selezionare.
Aumentare/diminuire le ore/minuti usando oppure .
PremereOkperpassaredalleoreaiminuti.
Premere OK per confermare.
Impostazionedifabbrica(DEFAULT):ore8:00eore20:00.
Durantel’attivazionelascrittaBOOSTlampeggiasuldisplay(Fig.7b-).
Premere ESC per tornare al menu precedente.
Menu installatore
15 Pressione Costante
17 Scarico periodico
18 Ore di funzionamento unità
19 Impostazioni Modbus
20 Salva Impostazioni
Ilsistematienetracciadelleoreeffettivedifunzionamentodell’unità.Questovalorenonpuò
essere cambiato. Il dato viene salvato sia sulla scheda madre che sul pannello di controllo
CTRL-DSPafnchésiaalsicuroincasounodeiduesiguasti.
Il conteggio si arresta quando l’unità è in OFF e in Timer settimanale OFF .
Premere OK per entrare.
Premere ESC per tornare al menu precedente.
Menu installatore
15 Pressione Costante
17 Scarico periodico
18 Ore di funzionamento unità
19 Impostazioni Modbus
20 Salva Impostazioni
L’unitàèpredispostapercomunicareviaModbusRTUsuRS485.
Per le specifiche contattare il nostro servizio clienti.
Menu installatore
15 Pressione Costante
17 Scarico periodico
18 Ore di funzionamento unità
19 Impostazioni Modbus
20 Salva Impostazioni
Permettedisalvareleimpostazionidell’installazione#1(prototipo)nellamemoriainternadel
CTRL-DSP per essere poi caricate su altre unità.
Premere OK per entrare.
Scegliere il setting nel quale salvare l’impostazione usando oppure . Possono essere
salvate sino a 8 impostazioni diverse.
Premere OK per selezionare.
Premere OK per confermare.
Premere ESC per tornare al menu precedente.
Menu installatore
15 Pressione Costante
17 Scarico periodico
18 Ore di funzionamento unità
19 Impostazioni Modbus
20 Salva Impostazioni
Permette di caricare l’impostazione salvata su un’altra unità.
Premere OK per entrare.
Scegliere il setting desiderato.
Premere OK per selezionare.
Premere OK per confermare.
Premere ESC per tornare al menu precedente.
Menu installatore
21 Carica impostazioni
22 Reset Impostazioni di Fabbrica
23 Contrasto
24 Debug page
Permettediripristinaretutteleimpostazionidifabbrica(DEFAULT).
Premere OK per entrare.
Premere OK per confermare.
Menu installatore
21 Carica impostazioni
22 Reset Impostazioni di Fabbrica
23 Contrasto
24 Debug page
g

20
7.3 Funzionalità aggiuntive
REMOTE ENABLE
Permettediattivare/disattivarel’unitàdaremotoquandononvieneutilizzatoilCTRL-DSP(ades.Modbus).Perutilizzarequesta
funzioneconnetterel’ingressoHY/S1(Fig.5q)rimuovendoilponte.AcontattoapertolascrittalampeggianteDISABLEDappare
suldisplay(Fig.7b-).
MODALITA’ BYPASS
LeunitàQRsonoprovvistediunbypass sicochepermettedimitigare loscambiodicalorequandolecombinazionidelle
temperatureinterneedesternesonotalidanonrendereconsigliabilecheloscambioavvenga.QuandolamodalitàBypassè
attival’iconaapparesuldisplay(Fig.7b).
ANTI-FROST
La velocità del motore in immissione si riduce durante il periodo invernale molto freddo per prevenire la formazione di ghiaccio
all’internodell’unitàchepotrebbedanneggiareloscambiatore.Inquestocasol’iconaANTI-FROSTapparesuldisplay(Fig.7b).
LEGENDA ERRORI CHE APPAIONO SUL CTRL-DSP
Descrizionecodiceerrore(Fig.7.b)
E000 manca collegamento RS485 fra il CTRL-DSP e la scheda madre
E001ilventilatorediespulsionenonfunziona(Fig.8.a-)
E002ilventilatorediimmissionenonfunziona(Fig.8.a-)
E003termistoreT11rotto/scollegato(Fig.7.a)
E004termistoreT12rotto/scollegato(Fig.7.a)
E005termistoreT21rotto/scollegato(Fig.7.a)
E006termistoreT22rotto/scollegato(Fig.7.a)
E007allarmeingressoBST
E008 errore interno CTRL-DSP
NOTA:seilCTRL-DSPèassente(oguasto),l’unitàcontinuaafunzionaremantenendoleimpostazioniprecedentementedenite.
LefunzionalitàTimersettimanale,NightModeeAllarmeFiltrononfunzionano.
Permette di impostare il contrasto LCD.
Premere OK per entrare.
Aumentare/diminuire il contrasto usando oppure .
Premere OK per confermare.
Menu installatore
21 Carica impostazioni
22 Reset Impostazioni di Fabbrica
23 Contrasto
24 Debug page
Mostra i parametri interni di funzionamento dell’unità.
Premere OK per entrare.
Premere ESC per tornare al menu precedente.
Menu installatore
21 Carica impostazioni
22 Reset Impostazioni di Fabbrica
23 Contrasto
24 Debug page
f
7
6
