KLIMAKONWEKTORY KASETONOWE
CASSETTE FAN COIL
FCC
INSTRUKCJA UZYTKOWNIKA
•
DIRECTIONS FOR USE

3
SPIS TRESCI
•
CONTENTS
INFORMACJE OGOLNE • GENERAL INFORMATION 5
CHARAKTERYSTYKA • FEATURES
Opis • Description
Opis ogolny • Main description 6
Opis komponentow • Component description 7
Tabela zastosowanych akcesorii• Accessories compatibility table
Dane Techniczne • Technical data 8
ZASADA DZIALANIA • OPERATION
Instrukcja uzytkowania • Operating instructions 9
Konserwacja • Maintenance 12
Przykladowe problemy • Fault-finding 13

4
INFORMACJE OGOLNE
•
GENERAL INFORMATION
TEOMA S.A.
04-088 WARSZAWA POLAND – ul. MAJDANSKA 3
Tel. [phone]
Telefax (022) 517 79 01
www.teoma.pl
Dichiarazione di conformità
Noi, firmatari della presente, dichiariamo sotto la nostra
esclusiva responsabilità, che la macchina in oggetto è
conforme a quanto prescritto dalla Direttiva 73/23/CEE e
89/336/CEE e dalla Normativa EN 60335-2-40.
DEKLARACJA ZGODNOŒSCI
Z pel³na¹ odpowiedzialnoœcia¹ zaœwiadczamy, ze urzadzenia
wymienione w tej instrukcji sa zgodne z normami 73/23/EEC
i 89/336/EEC i Regulation EN 60335-2-40.
Bevilacqua, 1/1/2000 La Direzione Generale - General Management
Alessandro MATURO
FCC

5
INFORMAACJE OGOLNE
•
GENERAL INFORMATION
To jest jedna z trzech instukcji opisujacych to urzadzenie.
Tabele przedstawione ponizej prezentuja zawartosc kazdej
instrukcji obslugi.
Instrukcje
Techn.* Instalacyjna Uzytk.
Informacje ogolne..... xxx
Charakterystyka: x x
Opis urzadzenia z roznymi
wersjami, akcesoriami x x
Charakterystyka techniczna: x x
Dane techniczne x x
Akcesoria x
Schematy elektryczne x x
Bezpieczenstwo : xx
Charakterystyka bezpieczenstwaxx
Nieprawidlowe uzytkowanie x
Instalacja: x
Transport x
Montaz urzadzenia x
Procedura rozruchowa
Uzytkowanie x
Ogolna konserwacja x
Przykladowe problemy x
*= Nie dostarczane z urzadzeniem.
Przechowuj instrukcje w suchim miejscu aby uniknac zni-
szczenia. Instrukcja powinna byc przechowywana przez
nastepne 10 lat dla przyszlych uzytkownikow.
Wszystkie informacje w instrukcji powinny zostac przeczy-
tane i zrozumiane. Zwroc szczegolna uwage na fragme-
nty oznaczone "NIEBEZPIECZENSTWO" lub "UWAGA",
poniewaz zignorowanie uwag moze spowodowac uszko-
dzenie urzadzen lut/i osob obslugujacych.
Instrukcja zawiera : 16 stron.
This is one of a set of three manuals that describe this
machine. The chapters described in the table below are
only included if relevant to the specific manual.
Manuals
Technical* Installation Use
General information x x x
Characteristics: xx
Machine description with
versions, accessories x x
Technical characteristics: x x
Technical data x x
Accessory data x
Wiring diagrams x x
Safety measures: x x
General safety practices x x
Improper use x
Installation: x
Transport x
Unit installation x
Start-up procedures x
Use x
Routine maintenance x
Fault-finding x
*= not supplied with the machine.
Store the manuals in a dry location to avoid deterioration, as
they must be kept for at least 10 years for any future referen-
ce.
All the information in this manual must be carefully read
and understood. Pay particular attention to the operating
standards with “DANGER” or “WARNING” signals as their
disrespect can cause damage to the machine and/or per-
sons or objects.
This manual has 16 pages.
Charakterystyka • REMARKS

6
CHARAKTERYSTYKA
•
FEATURES
ZASTOSOWANIE URZADZENIA
Wodny kasetonowy klimakonwektor jest urzadzeniem do
pracy zarowno w zimie jak i w lecie.
W klimakonwektorze FCC powinna zostac zainstalowana
kratka ssaca GL pasujaca do paneli stropu podwieszonego.
DOSTEPNE WERSJE
Klimakonwektory wersji FCC sa dostepne w pieciu
wielkosciach:
Wielkosc : FCC 1
FCC 2
FCC 3
FCC 4
FCC 5
PURPOSE OF THE MACHINE
The water cassette type is a terminal appliance for room air
treatment both in winter and summer. The unit to be moun-
ted on ceiling. The FCC series must be installed with the GL
accessory that is equipped with a beautifully accomplished
grill perfectly integrating with the standard panels for false
ceiling.
VERSIONS AVAILABLE
The fancoil units of the FCC series are available in 5 sizes:
Sizes : FCC 1
FCC 2
FCC 3
FCC 4
FCC 5
CHARAKTERYSTYKA • DESCRIPTION
1
2
3
4
6
5
7
8
89
1Czesc wentylatorowa •Fan section
2Kratka zasysajaca i nawiewna (akcesorium GL) •Intake and delivery grille (GL accessory)
3Filtr powietrza • Air filter
4Wymiennik ciepla •Heat exchanger
5Obudowa •Bearing structure
6Tacka ociekowa •Condensate discharge
7Pompka skroplin •Condensate discharge pump
8Podlaczenie wodne •Water connections
9Skrzynka elektryczna •Electric box
FCC
GLOWNY OPIS • MAIN DESCRIPTION
Wielkosci 1 - 2 - 3
Sizes 1 - 2 - 3

7
CHARAKTERYSTYKA
•
FEATURES
1 CZESC WENTYLATOROWA
Zbudowana z wentylatorow (osiowe + promieniowe)
bezposrednio polaczone z trzy biegowym
silnikiem z termicznym zabezpieczeniem.
2 GL - KRATKA ZASYSAJACA I NAWIEWNA
(AKCESORIUM GL)
Wykonana z materialu plastycznego, latwo dostepna dla
oczyszczania filtra (2 szt. dla wielkosci 4 i 5). Powietrze
powraca srodkowa czescia kratki. Powietrze jest dostarcza-
ne przez ruchome kierownice, przy mozliwosci zmiany
kierunku nawiewanego powietrza do pomieszczenia.
3 FILTR POWIETRZA
Latwo wyjmowalny filtr powietrza wykonany jest z
materialu umozliwiajacego czyszczenie woda z mydlem.
4 WYMIENNIK CIEPLA
Wykonany jest z miedzianych rurek,z przymocowanymi
aluminiowymi lamelami.
5 OBUDOWA
Wykonana jest ze stali galwanizowanej, termicznie izolo-
wanej na zewnatrz i wewnatrz urzadzenia aby uniknac
strat ciepla i kondensacji.
6 TACKA OCIEKOWA
Bardzo dobra wydajnosc zainstalowanej pompki skroplin z
tacka ociekowa pozwalaja na prace urzadzenia nawet
przy duzym obciazeniu.
7 POMPKA SKROPLIN
Urzadzenie jest wyposazone standardowo w pompke skro-
plin odprowadzajaca wode do systemu odprowadzajacego.
8 PODLACZENIE WODNE
Podlaczenie wodne w urzadzeniu jest typu "zenskiego".
9 SKRZYNKA ELEKTRYCZNA
Zawiera karte elektryczna umozliwiajaca podlaczenie do
sterownika. Wspomiana krata steruje takze wentylatorem,
pompka skroplin i zaworem trojdrogowym.
1 VENTILATION SECTION
Composed of a mixed flow fan (axial + centrifugal) directly
connected to a three-speed motor with internal thermal pro-
tection.
2 AIR RETURN AND DELIVERY GRILLE
(GL ACCESSORY)
It is made of plastic material, easily accessible for filter (2 in
sizes 4 and 5) cleaning. Air return is through the middle of
the grille. Air delivery is through the adjustable louvers at
the perimeter allowing the air discharge pattern to be selec-
ted to suit the unit position inside the room.

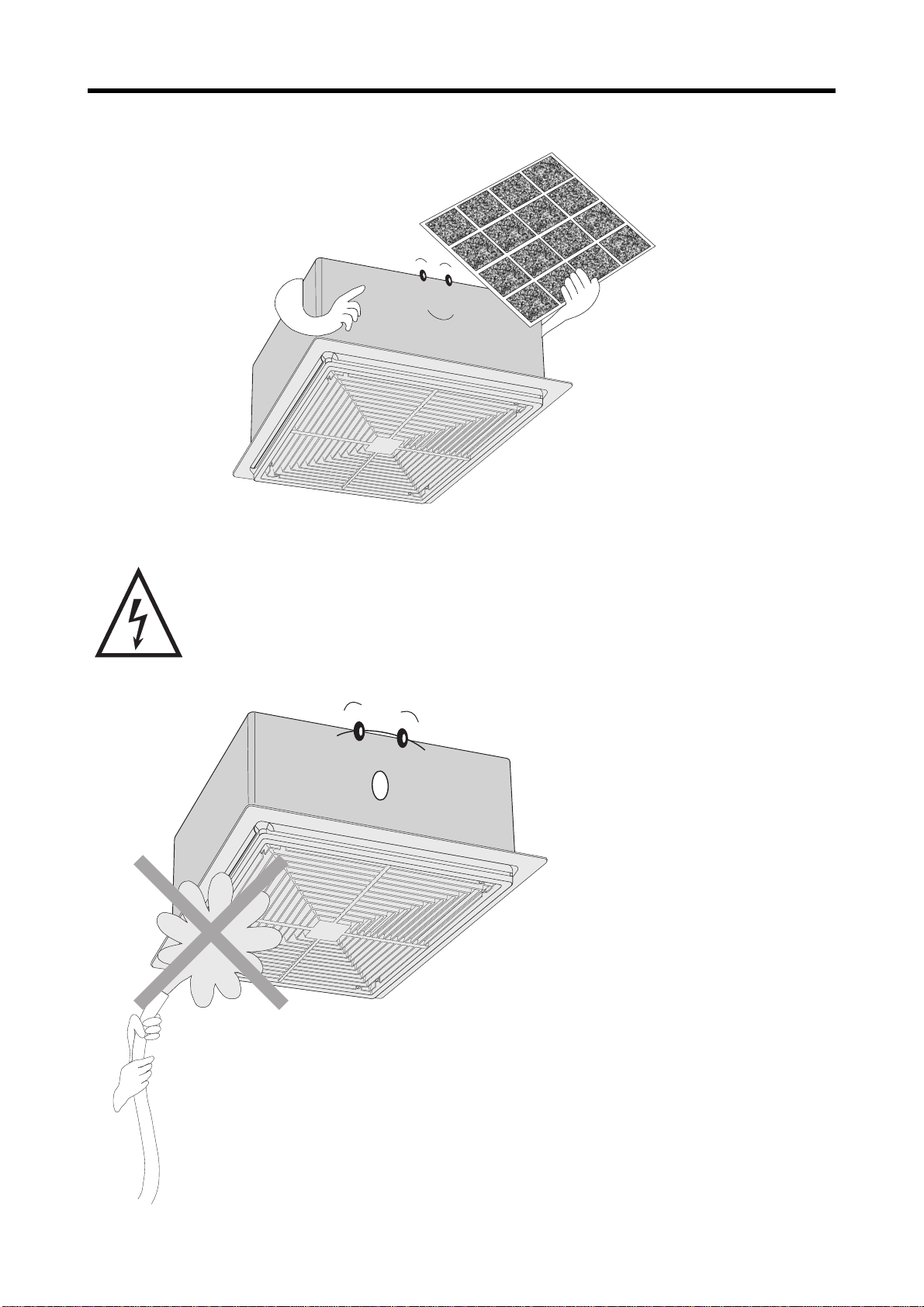

3 AIR FILTER
Easily extracted and constructed with washable material, it
can be cleaned with soap and warm water.
4 HEAT EXCHANGER
It is made of copper tubes mechanically expanded into cor-
rugated aluminium fin construction.
5 BEARING STRUCTURE
It is made of thick galvanised sheet steel thermally insulated
externally and internally to avoid heat losses and condensa-
tion.
6 CONDENSATE DISCHARGE
The generous capacity of the condensate drainpan and the
size of the drainpipe have been designed to allow an effi-
cient drainage of the condensate water even in critical con-
ditions.
7 CONDENSATE DISCHARGE PUMP
The unit is supplied as standard with a device that pumps
the condensate up from drip tray to the level of the drain
outlet.
8 WATER CONNECTIONS
The water connections have female couplings.
9 ELECTRIC BOX
It includes the control card for connection with control
panel. The above card controls also fan, condensate
discharge pump and three-way valve.
OPIS KOMPONENTOW • COMPONENT DESCRIPTION

8
CH ARAKTERYSTYKA
•
FEATURES
Dostepne akcesoria • Available accessories
Mod. GL 10 GL 20 PX PCT 3 VB 1
FCC 1 ✔ ✔✔✔
FCC 2 ✔ ✔✔✔
FCC 3 ✔ ✔✔✔
FCC 4 ✔✔✔✔
FCC 5 ✔✔✔✔
Dane techniczne odnosza sie do nastepujacych warunkow:
–zasilanie 230 V;
❊grzanie:
Woda wejsciowa = 70 °C; powietrze wejsciowe = 20 °C
∆t woda = 10 °C (przy maks. predkosci).
❆chlodzenie:
woda wejsciowa= 7 °C; powietrze wej. = 27 °C b. s./19 °C b. u.
∆t woda = 5 °C (przy maks. predkosci).

=cisnienie akustyczne mierzone w pomieszczeniu
o kubaturze 85 m3 i czasie poglosu 0,5 s.
Performances refer to following conditions:
– power supply 230 V;
❊ heating:
water in = 70 °C; air in = 20 °C
∆t water = 10 °C (at high speed).
❆ cooling:
water in = 7 °C; air in = 27 °C d. b. / 19 °C w. b.
∆t water = 5 °C (at high speed).

=sound pressure measured in rooms with a volume of
85 m3 and reverberation time of 0,5 s.
TYP. FCC 1 FCC 2 FCC 3 FCC 4 FCC 5
❊Moc grzewcza max. W 6.000 9.900 11.620 20.900 24.400
Heating capacity
med. W4.920 8.120 9.530 17.138 20.008
min. W 3.540 5.840 8.250 12.331 17.324
❊Moc grzewcza (woda wejsciowa 50°C) W(E) 2.075 3.625 4.530 7.480 9.020
Heating capacity (water inlet 50°C)
❊
Przeplyw wody •Water flow l/h 520 850 1.000 1.797 2.098
❊
Spadek cisnienia wody •Water pressure drops kPa 827,4 23 24 25,3
❆Moc chlodnicza max. W (E) 2.200 4.150 5.640 8.570 11.200
Cooling capacity
med. W1.800 3.400 4.625 7.027 9.184
min. W 1.300 2.450 4.000 5.056 7.952
❆Odczuwalna moc chlodniczamax. W2.075 3.625 4.530 7.480 9.020
Sensible cooling capacity
❆
Przeplyw wody •Water flow l/h 380 710 970 1.474 1.926
❆
Spadek cisnienia wody •Water pressure drops kPa (E) 619,6 21,6 22 29
Przeplyw pow.
max. m3/h 750 850 1.100 1.670 2.190
Air flow med. m3/h 530 640 825 1.253 1.643
min. m3/h 320 380 605 752 1.205
Ilosc wentylatorow •Fan number 11122
Cisnienie akustyczne max. dB (A) 41,5 42,5 47,5 46,5 51,5
Sound pressure med. dB (A) 35,5 39,5 43,5 36,5 45,5
min. dB (A) 26,5 29,5 37,5 24,5 39,5
Zawartosc wody •Water content l0,65 1,3 1,8 2,6 3,6
Max. moc silnika •Max. motor power W(E) 65 75 85 156 200
Max. prad wejsciowy •Max. input current A0,28 0,32 0,37 0,69 0,88
Podlaczenie •Coil connections øGas 3/4”3/4”3/4”1”1”
Wymiary
Wysokosc •Height mm 320 320 320 330 330
Dimensions
Szerokosc •Width mm 660 660 660 1320 1320
Dlugosc •Depth mm 660 660 660 720 720
Waga Netto •Net weight kg 26 27 29 49 52
Zasilanie • Power supply = 230 V / 1 N / 50 Hz ( ± 10 % ).
DANE TECHNICZNE• TECHNICAL DATA
TABELA ZASTOSOWANYCH AKCESORII
ACCESSORIES COMPATIBILITY TABLE
EUROVENT CERTIFIED PERFORMANCE(E) =

9
ZASADA DZIALANIA
•
OPERATION
BASE MODEL
The switch has four positions:
0 III II I
On the first position, the fan coil is switched off. Other posi-
tions are to choose fan coil speed.
Heating or cooling increases at top speed. Temperature is
adjusted by an external room temperature thermostat.
MODEL PODSTAWOWY
Przelacznik posiada cztery mozliwe polozenia:
0 III II I
W pozycji pierwszej, klimakonwektor jest wylaczony.
Inne pozycje odpowiednio zmieniaja predkosc wentylatora.
Zarowno grzanie jak i chlodzenie jest najwieksze przy maks.
predkosci. Temperatura jest zmieniana za pomoca zewne-
trznego zainstalowanego termostatu.
°
10
15
20
25
30
C
ON OFF
a)do zmiany na klimakonwektorze
To turn on the fan coil
MODEL Z TERMOSTATEM
Ten model sterownika posiada termostat umozliwiajacy
zmiane temperatury w pomieszczeniu.
THERMOSTAT MODEL
This model has an thermostat enabling adjustment of room
temperature.
0
III
II
I
INSTRUKCJA OBSLUGI • OPERATING INSTRUCTIONS

10
ZASADA DZIALANIE
•
OPERATION
°
10
15
20
25
30
C
ON OFF
Zima • Winter
b) Wybierz odpowiednia funkcje:
Select operating mode:
°
10
15
20
25
30
C
ON OFF
Lato • Summer
°
10
15
20
25
30
C
ON OFF
c) Wybierz odpowiednia predkosc klimakonwektora:
=Min = .Sredni =Maksymalny.
Aby uzyskac szybka stabilizacje w pomieszczeniu nalezy wybrac
maksymalna predkosc. Taka praca wykorzystuje cala dostepna
moc klimakonwektora.
Select fan coil speed:
= Minimum = Medium = Maximum.
For a rapid stabilisation of room conditions, set the maximum
speed. This will exploit the whole capacity of the fancoil.
