Ahrend Mehes User manual

Mehes
Návod k použití
Gebrauchsanweisung
Manual
Manual
Mode d’emploi
Handleiding
0510082_ehe ag A5 20-10-2005 12:38 Pagina 2

Çesky
1
Mehes
Návod pro použití a údržbu
Nábytek Mehes byl navržen a vyroben tak, aby
se s ním Vám, uživateli, dobře a při dobrém
zdraví pracovalo.
Tento návod Vám umožní seznámit se s Vaším
pracovištěm a bezpečně ho používat. Doufáme,
že Vám tento nábytek přinese potěšení.
Uchovávejte tento návod na pracovišti.
Çesky Deutsch English Español Français Nederlands

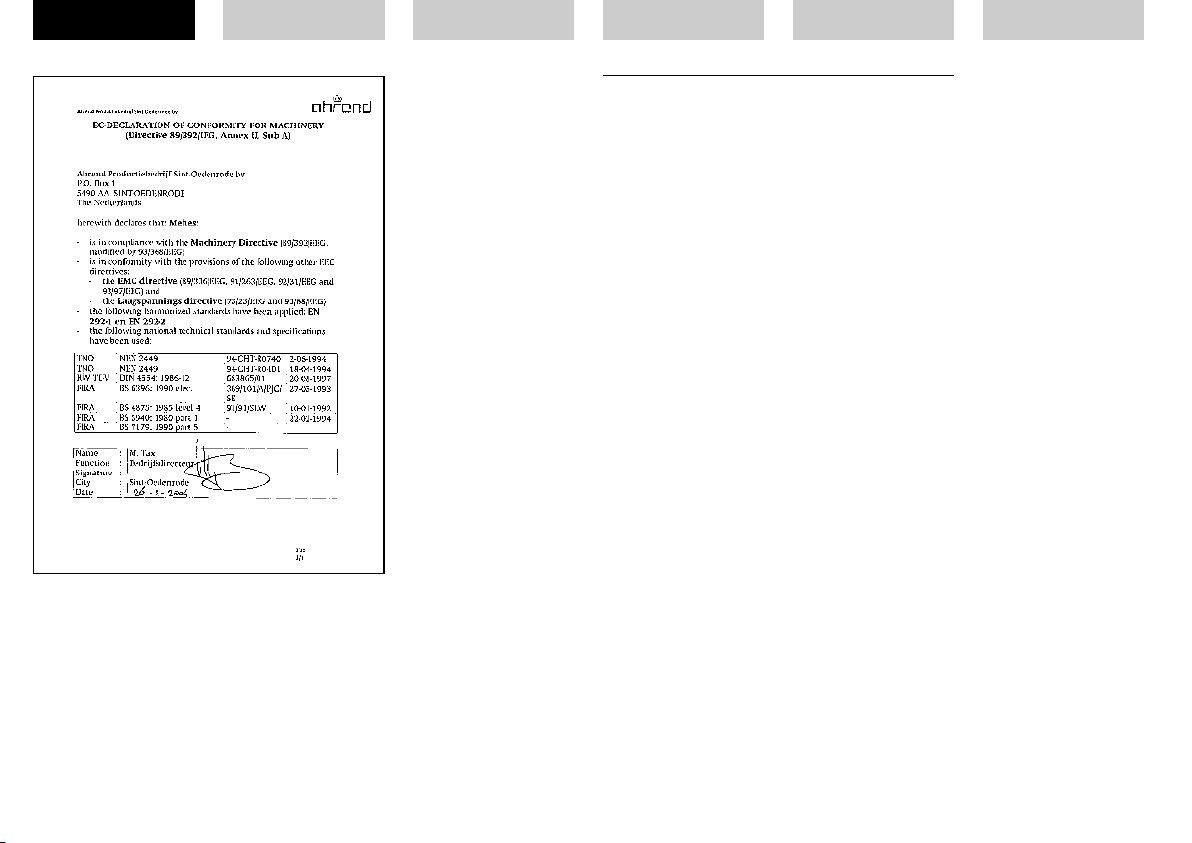

Osvědčení CE
0510082_ehe_dr 20-10-2005 12:33 Pagina 1

Çesky
2
Výška stolu
Různá provedení nohy stolu
Stoly Mehes existují v provedení s pevnou výškou
nebo mohou mít výšku nastavitelnou dvěma způsoby.
O kterou variantu se jedná, je vidět na vertikální části
nohy stolu (obr. 1, 2 a 3).
Pevná výška stolu
Stoly Mehes s pevnou výškou (obr. 1) jsou vhodné pro
velkou skupinu uživatelů pro běžnou kancelářskou práci
a jako stoly pro schůze a porady.
Pevná výška 72 cm je optimální pro osoby s tělesnou
výškou přibližně mezi 160 cm a 175 cm.
Pevná výška 74 cm je optimální pro osoby s tělesnou
výškou přibližně mezi 165 cm a 180 cm.
Lidem menšího vzrůstu se doporučuje používat opěrku
pro nohy, pro vyšší lidi je vhodný stůl s nastavitelnou
výškou.

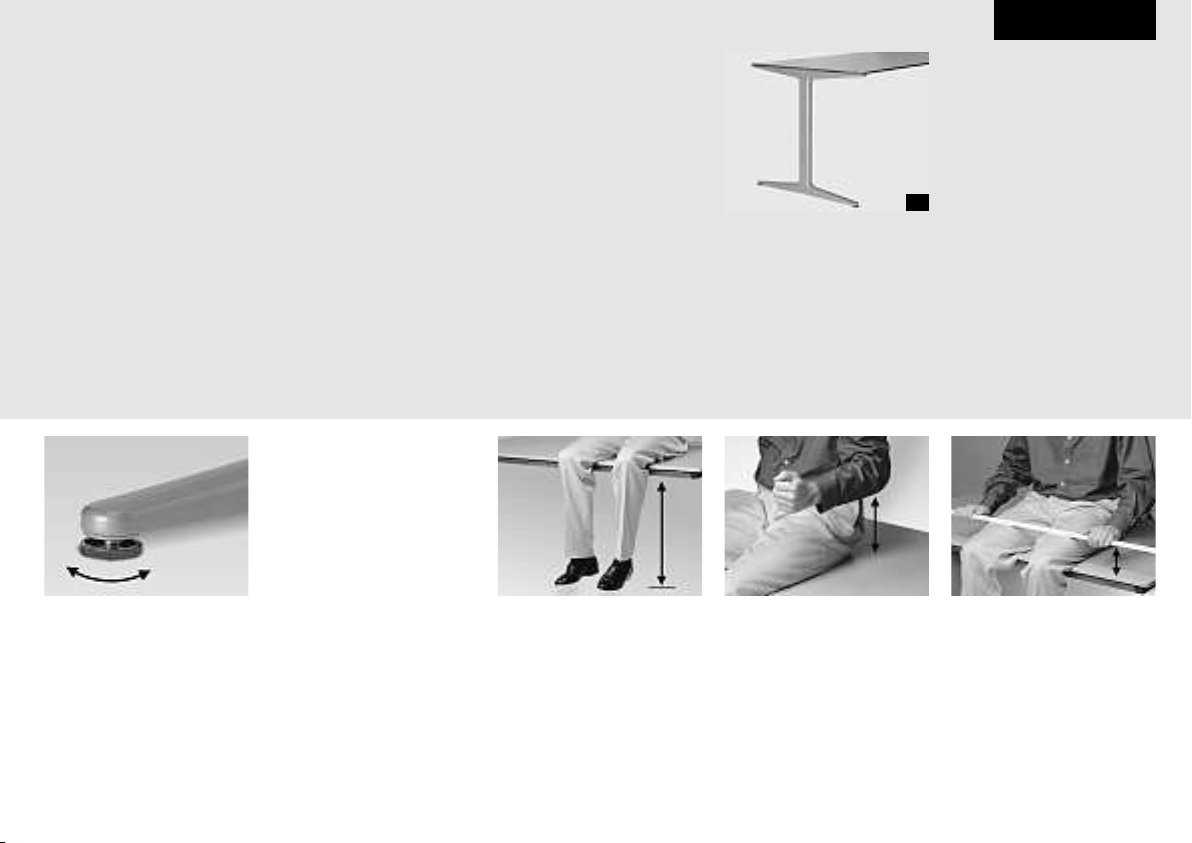

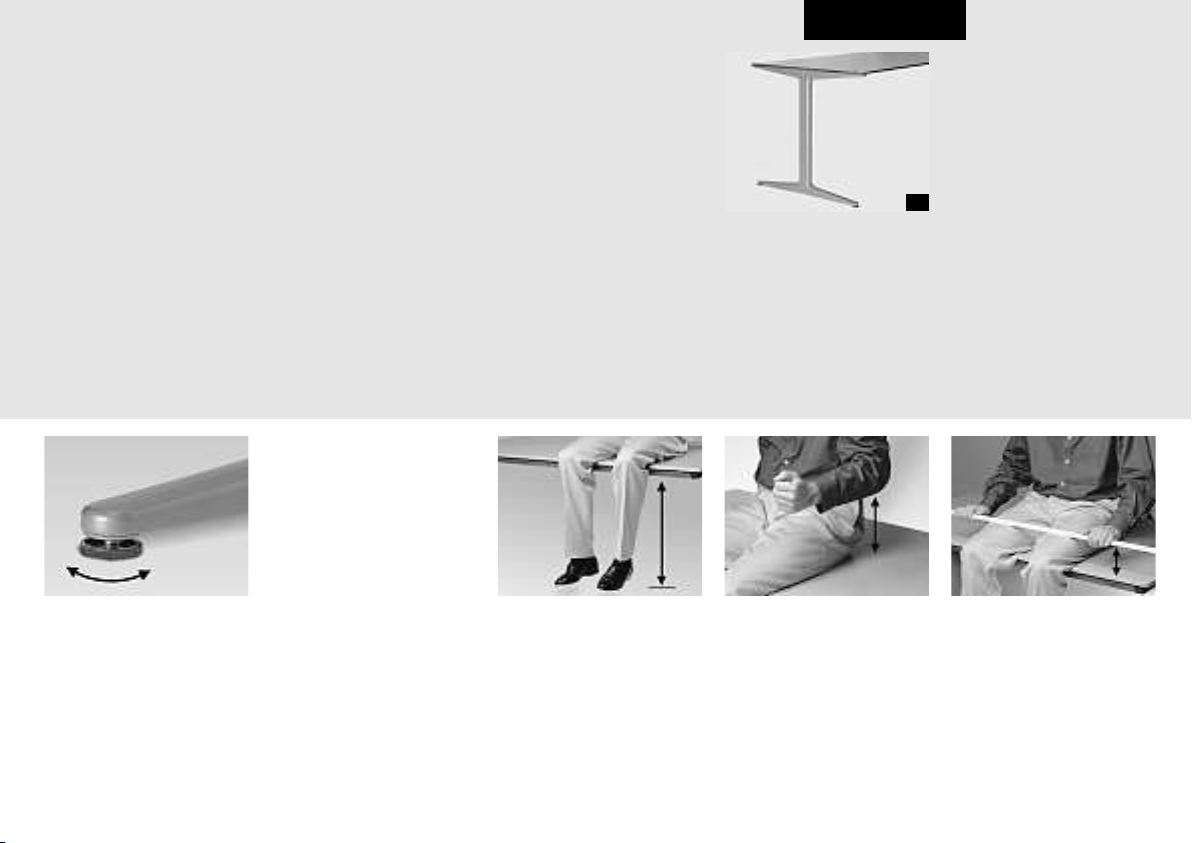

Nastavení do vodorovné polohy
Každá noha stolu Mehes
má regulační knoflíky umožňující
nastavit stůl do vodorovné polohy.
Otočením nastavovacího knoflíku
po směru hodinových ručiček se
noha stolu nastaví do vyšší polohy.
Otáčením se dosáhne maximální
změny o 15 mm.
Nastavení správné výšky stolu
Posaďte se uvolněně na kraj
stolu tak, aby deska zasahovala
až pod koleno. V této poloze
se změří tři důležité vzdálenosti:
Vzdálenost A: vzdálenost od
spodní části podpatku boty
po horní část stolu.
Vzdálenost B: vzdálenost od desky
Stolu po dolní část lokte ohnutého v
úhlu 90°, jestliže sedíte vzpřímeně a
paži držíte podél těla.
Vzdálenost C: vzdálenost mezi
deskou stolu a pravítkem, které
jste si přiložili k horní části s stehen
plus pět centimetrů.
Je-li součet větší než B, musíte místo
vzdálenosti B použít hodnotu C.
Správná výška pracovní desky
odpovídá při vaší postavě součtu
vzdálenosti A a B (nebo A a C).
Součet můžete zaokrouhlit na
nejbližší sudé číslo.
1
AB
C
0510082_ehe_dr 20-10-2005 12:33 Pagina 2

Çesky
3
Stoly s nastavitelnou výškou (HI)
U stolu Mehes, u něhož lze nastavovat výšku (obr. 2)
můžete výšku pracovní desky přizpůsobit svým tělesným
rozměrům. Výšku lze nastavovat po dvou centimetrech
od 62 cm do 82 cm. Výška se většinou nastaví
jednorázově pro hlavního uživatele pracovního stolu.
Stoly s nastavitelnou výškou (HVE)
U stolu Mehes, u něhož lze nastavovat výšku elektricky
(obr. 3), můžete v libovolném okamžiku výšku pracovní
desky nastavit přesně podle rozměrů a držení těla jeho
uživatele.
Jeden pracovní stůl pak mohou optimálně využívat
různí lidé v různou dobu. Elektronickým přepínačem na
kraji pracovní desky se ovládá nastavení výšky stolu
od 62 cm do 82 cm. Je rovněž možné uložit do paměti
několik předem zvolených poloh.
Výška vašeho stolu
Nastavte stůl na svou míru A (viz Nastavení správné
výšky stolu). Jako výchozí bod měření zvolte střed
předního okraje sedadla.
Podpěra nohou
V praxi se často nízké nastavení stolu nepovažuje za
příjemné, například proto, že nechceme sedět níže než
naši kolegové. I tehdy lze dosáhnout ergonomicky
správné polohy sedění, a to s pomocí podpěry nohou.
Nastavte židli i stůl o právě tolik výš, jaká je průměřná
výška podpěry nohou.

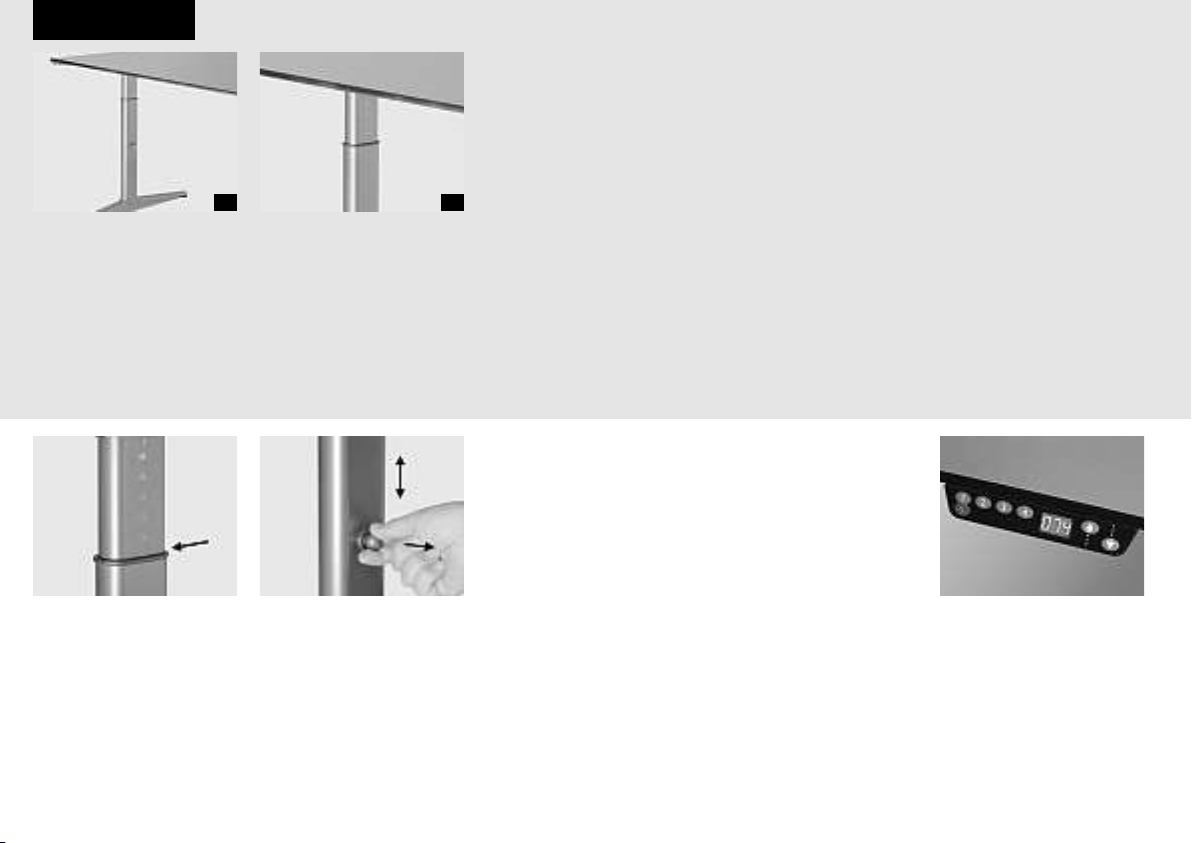

Stoly s nastavitelnou výškou (HI)
Nad okrajem spodní části nohy
stolu je vidět, jaká výška je právě
nastavena.
Nastavování výšky
(typ nohy jako na obr. 2)
Vytáhněte tlačítko*. Držte ho ve
vytažené poloze a opatrně stůl
nastavujte do jiné výšky. Potom
tlačítko uvolněte a ono zapadne zpět
do požadované polohy. Nastavovat
lze po dvou centimetrech.
* Pozor: stůl může vlastní vahou
klesat dolů.
Upozornění: při velkých změnách v
nastavení výšky pracovního stolu,
který má tři nebo více nosných
nohou, se musí výška jednotlivých
nohou upravovat postupně, aby se
pracovní deska nebo spojovací
prvky nepropadaly.
Stoly s nastavitelnou výškou (HVE)
Stoly s elektronickým přepínačem se
dodávají se zvláštním návodem pro
používání přepínače.
2 3
0510082_ehe_dr 20-10-2005 12:33 Pagina 3

Çesky
4
Elektrické připojení pracoviště
provádí elektrotechnik
Elektrické připojení pracoviště Mehes má dvě části: část
instalačně-technickou, kterou provádí elektrotechnik,
a část určenou pro uživatele pracoviště (uživatelskou
část lze nalézt na str. 6 a 7).
Připojení pracoviště na elektrickou, informační a
komunikační síť provádí odborný pracovník.
Normy
Všechny součásti nábytku Mehes a jeho doplňky splňují
podmínky, které předepisují elektrifikační normy
BS 6396/2002 a DIN VDE 0100-724.
Vedení kabelů
Pracovní stůl Mehes může být kdekoli vybaven
prodlužovacími kabely pro přívod elektrického proudu
(obr. 1).
Tyto pomocné součásti lze úhledně vést pomocí
vertikálních nebo horizontálních vodičů, kanálů nebo
boxů na kabely.
Vertikální vedení kabelů
Kabely lze vést podél nohy stolu Mehes od podlahy
směrem vzhůru přes krytku, která je upevněna na vnitřní
straně nohy stolu (obr. 2).
Za krytku lze umístit vertikální soupravu pomůcek pro
elektrifikaci (jedná se o doplňky, které se objednávají
zvlášť), která sestává z uchycovací podložky (kabelová
svorka dole na noze stolu Mehes, do níž se kabely
upevní) a žlábku se třemi oddělenými kanály, jimiž
je možné vést šňůry.
Pro pracovní stoly s nastavitelnou výškou je k dispozici
speciální vertikální vedení kabelů, které se dá využívat
nezávisle na nohách pracovního stolu (obr. 3).
Horizontální vedení kabelů a uložení šňůr
Kabely, které vycházejí z vertikálního vedení nohy stolu,
mohou být dále vedeny pomocí kanálu nebo boxu na
kabely (obr. 4), které lze umístit k pracovní desce
psacího stolu.
Kabelové kabely mohou vést za kabelovými boxy, takže
tyto boxy lze přidávat nezávisle na kabelových kanálech.
Některé kabelové kanály jsou kvůli lepší dostupnosti
kabelů výklopné (obr. 5).
Průchodky na kabely mohou být využity tak, aby se
šňůry daly vést kdekoli podél spodní strany pracovní
desky (obr. 6).
Skříň se zásuvkami
Skříň se zásuvkami o výšce odpovídající psacímu stolu
může být opatřena průchodkou pro kabely. Lze ji využít
jako součást horizontálního vedení kabelů (obr. 7).
1 2
34
5 6
7
0510082_ehe_dr 20-10-2005 12:33 Pagina 4

Çesky
5

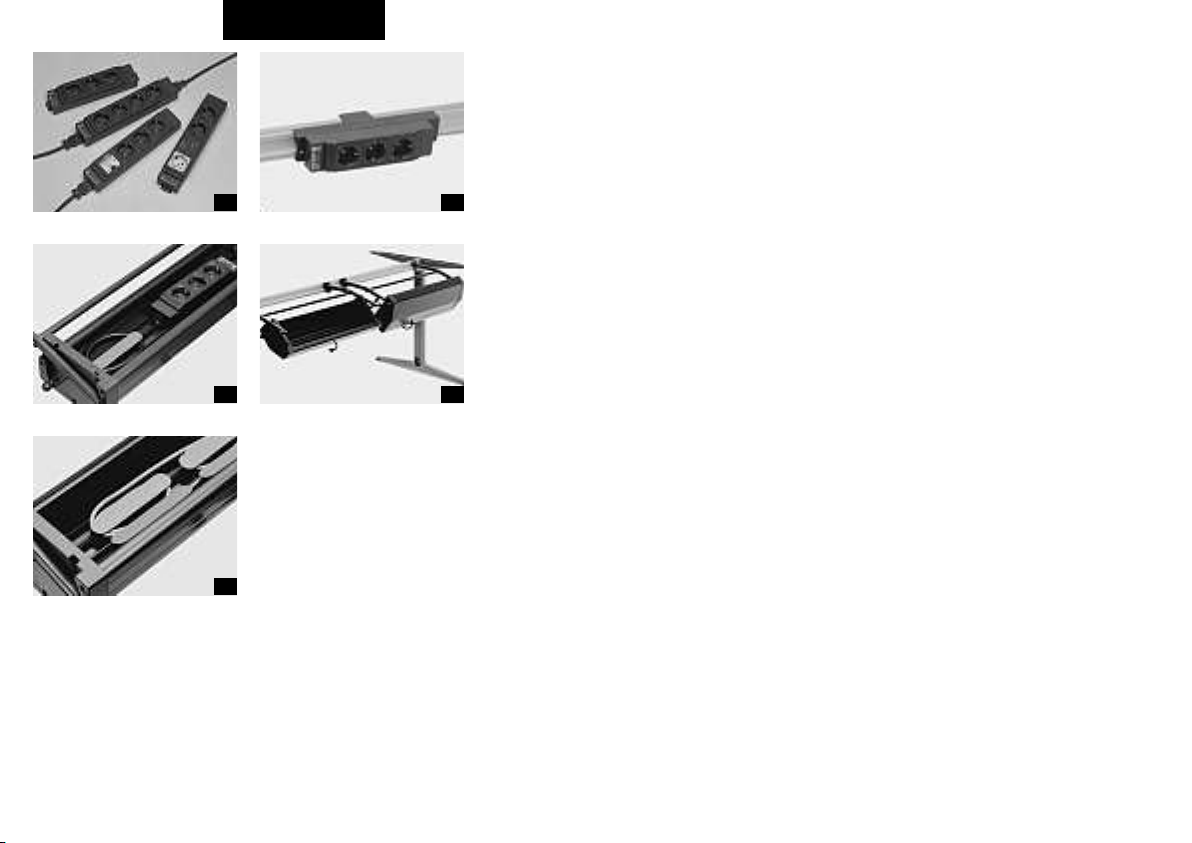

Elektrické připojení
Ahrend nabízí různé druhy rozvodných skříněk,
standardně se třemi nebo čtyřmi zásuvkami, nebo
s dalšími funkcemi jako je přepínání „master/slave“,
přepěťová ochrana nebo „power cleaner“ (obr. 8).
Rozvodné skříňky
Existuje několik možností, jak stůl Mehes vybavit
rozvodnými skříňkami. Nejjednodušší metoda je
připevnit kontaktní skříňku přímo na nosník pracovní
desky pomocí montážní svorky (u třídílných rozvodných
skříněk) (obr. 9).
Výklopné schránky na kabely
Používají-li se schránky na kabely, je možné přebývající
část šňůry vedoucí k přístrojům nebo připojovací šňůru
pečlivě uložit. Tyto schránky jsou vhodné také pro
zásuvky (obr. 10).
Existují v různých délkách, takže lze najít vhodné řešení
pro všechny situace. Počet zásuvek, které se do schránky
vejdou, závisí na typu zásuvek a na délce schránky.
Vzájmu dobré dosažitelnosti obsahu těchto boxů je
možné je vyklopit na obě strany (obr. 11).
Na jejich dně jsou připevněny dělicí příčky, které slouží
kuspořádání kabelů a jejich vzájemně oddělenému
vedení (obr. 12).
Vhodné umístění schránek pro elektrické vedení
Zvolte pro schránku takovou polohu, která je co nejblíže
k místu, kde je na na pracovní desce nejvíce přístrojů, jež
je třeba zapojit.
8
10
12
9
11
0510082_ehe_dr 20-10-2005 12:33 Pagina 5

Çesky
6
Uživatel elektrického připojení
Není vyloučeno, že Vy, jako uživatel pracoviště Mehes,
bude chtít sám něco měnit na elektrickém připojení.
Například zasunout zástrčku do zásuvky nebo ji z ní
vytáhnou, nebo pečlivě uložit přebývající část šňůry.
Bezpečnost
U elektrických instalací na pracovišti hraje nejdůležitější
úlohu bezpečnost. Z toho důvodu mají všechny součásti,
které přicházejí do styku se šňůrami a kabely, zaoblené
hrany a všechen nábytek může být uzemněn.
Nehodám, jako je třeba klopýtnutí o šňůry, které leží na
podlaze, lze zabránit, jestliže je pečlivě uložíme na
místa, která k tomu účelu Mehes doporučuje.
Náležitě uložené šnůry zvyšují bezpečnost pracoviště,
lépe vypadají a pracoviště se bude snadněji uklízet.

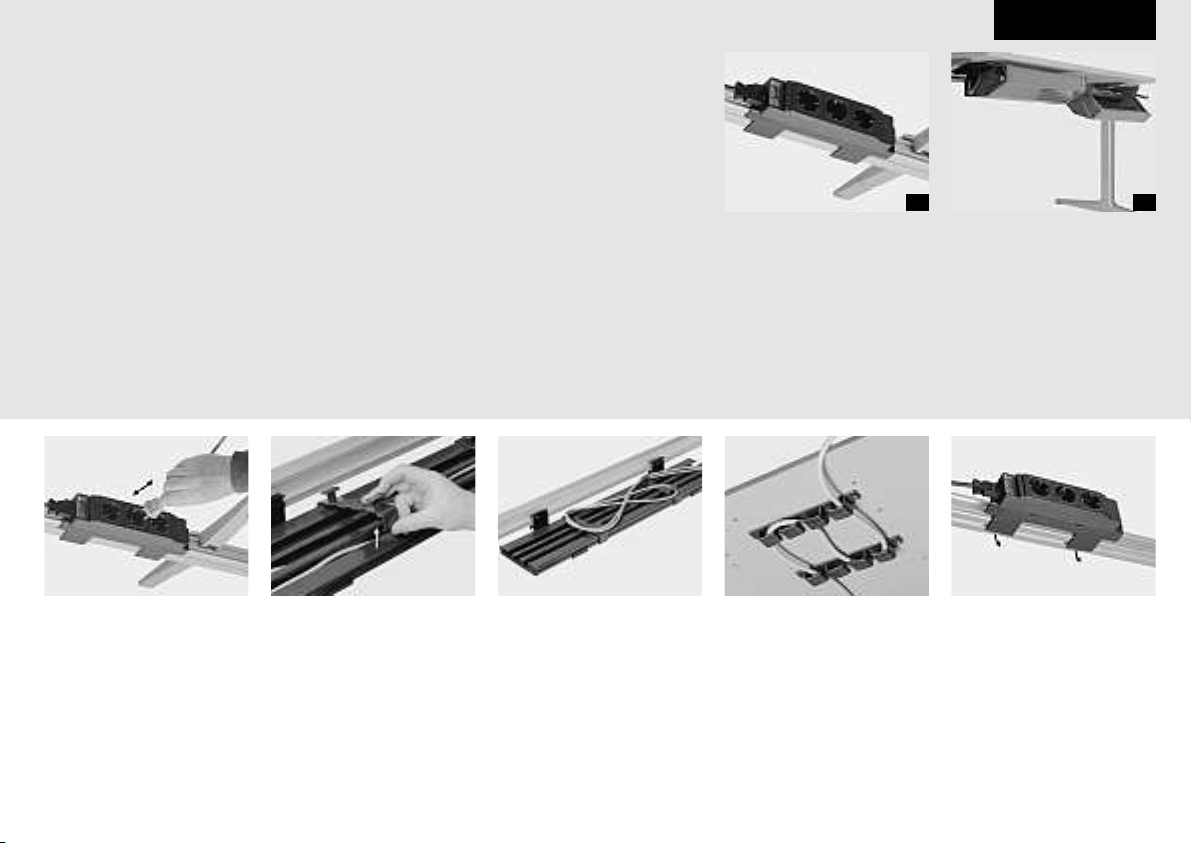

Místa připojení
Místa, kde se na Vašem pracovišti bude připojovat
elektrický proud nebo počítačové sítě, lze zvolit různým
způsobem:
–zásuvky lze připevnit přímo na nosník (obr. 1)
–pod místem, kde pracujete, lze zavěsit jednu nebo více
schránek na kabely (obr. 2).
V tom případě budou přístroje připojeny na zásuvky
umístěné v těchto schránkách a dále je možné v nich
ukrýt přebytečné části šňůr.
Pracovní stoly s rozvodnou skříňkou
na montážní destičce/držácích
Zástrčky se dají jednoduše zastrčit
a zase vytáhnout.
Přebytečnou část šňůry je možné
uložit v (na) kabelovém kanálu.
Nejdříve sejměte kabelové svorky,
vložte do kanálu šňůry a zase kanál
pomocí svorek uzavřete.
Kabelové svorky se dají také použít
tak, že se na ně šňůra navine.
Pokud je třeba, může tuto funkci
zastávat také zařízení na vedení
kabelů podél pracovní desky.
Přemísťování rozvodných skříněk
Rozvodné skříňky na plastové
montážní destičce mohou být na
nosníku stolu upevněny také na
jiném místě. Stlačte obě úchytky
směrem dolů, vše sejměte a
připevněte na nosník na jiném
místě. Nezapomínejte při tom na
délku šňůry!
Pokud je nainstalován žlutozelený
uzemňovací drát, rozvodnou
skříňku nepřemisťujte!
1 2
0510082_ehe_dr 20-10-2005 12:33 Pagina 6

Çesky
7

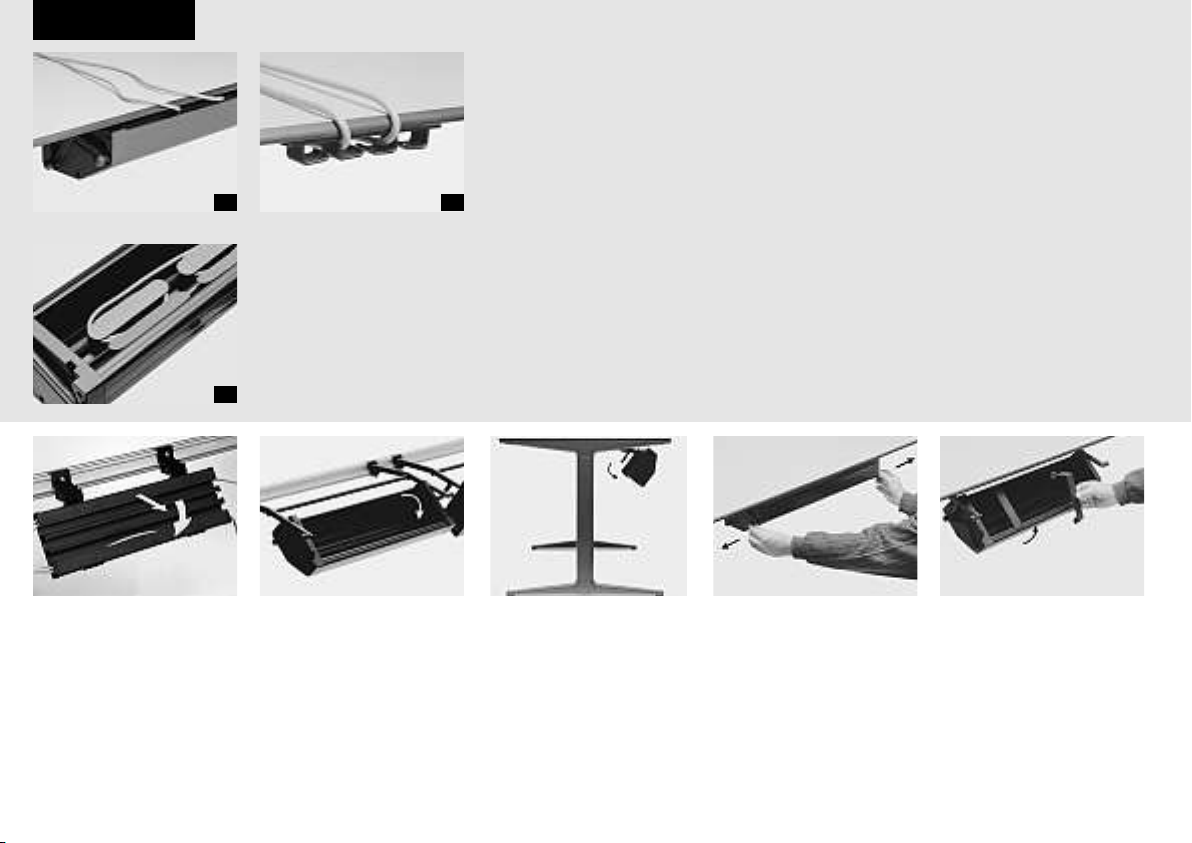

Vedení šňůry podél okraje pracovní desky
Šňůry náležející k přístrojům jsou vedeny okolo okraje
pracovní desky přímo do kabelových kanálů nebo
kabelových boxů (obr. 3).
Pokud si přejete, můžete šňůry také zatlačit do
průchodek v desce tak, že zůstanou viset na háčcích
a nebudou se prověšovat (obr. 4).
Uspořádání a rozdělení šňůr v boxech
Šňůry ve výklopných kabelových boxech se mohou
uspořádat také pomocí modrých příček na rozdělení
kabelů, které se dají zasadit do dna boxu (obr. 5).
Pracovní stůl s výklopnými
kabelovými kanály
Kanál nadzvedněte, přitáhněte k
sobě a vyklopte.
Uzavření: kanál zaklapněte a
zasuňte zpět na nosník stolu.
Pracovní stoly s výklopnými boxy
na kabely
Pokud je třeba, vysuňte nejprve
pojízdnou skříňku se zásuvkami.
U stolů, které stojí v otevřeném
prostoru, lze tyto boxy otevírat na
čelní straně stolu.
U stolů, které jsou umístěny u stěny
nebo čelem proti jinému stolu, se
tyto boxy otevírají na tu stranu
stolu, kde se sedí. V tom případě
jsou přístupné pod pracovní deskou.
Box na kabely se otevře tak, že se
současně zatáhne za dvě tlačítka,
která se nacházejí na opačných
koncích kanálu na vaší straně. Box se
potom sám otevře.
Pozor! Pokud by se zatáhlo za
všechna čtyři tlačítka, celý box na
kabely se uvolní ze závěsných
úchytek!
Odstraňte případné svorky, které
drží šňůry v boxu.
Po změnách uskutečněných na
elektrickém připojení pak lze
kabelový box zatlačením znovu
zavřít.
Dbejte na to, aby kabelové svorky
byly znovu usazeny na správném
místě a aby tlačítka na obou
stranách byla zase zatlačena.
3 4
5
0510082_ehe_dr 20-10-2005 12:33 Pagina 7

8
12
4
3
Çesky
Přejíždění s mobilním kontejnerem
se zásuvkami
Kontejner nejprve uzavřete, aby
během přesunu nedošlo k otevření
zásuvek. Kontejner lze podle
potřeby tlačit nebo táhnout.
Otevření zámku
Zasuňte klíč do válečku a otočte ho
o poloviční otáčku doprava. Nyní lze
otevřít libovolnou zásuvku. Pokud je
zásuvka vysunuta, jsou ostatní
zásuvky zablokovány. Klíč může
zůstat ve válečku, nebo ho lze
vytáhnout.
Zamykání
Zavřete všechny zásuvky. Zasuňte
klíč do zámku a otočte o poloviční
otáčku doleva. Zásuvky nyní budou
uzamčeny, klíč lze vytáhnout.
Výměna válečku
Nejprve zamkněte kontejner. Otočte
nyní klíčem trochu doprava, až malý
otvor na okraji válečku bude
směřovat “na tři hodiny”. V této
pozici lze blokovací čep zastrčit do
otvoru.
Váleček s klíčem a čepem nyní bude
možné současně vytáhnout ze
zámku.
Nový váleček se zastrčeným klíčem
teď můžete přímo zasunout do
zámku.
Kontejner se zásuvkami
Existuje několik typů kontejnerů se zásuvkami.
Kontejnery o výšce odpovídající psacímu stolu, které lze
umístit vedle stolu, dále dva typy mobilních kontejnerů
na kolečkách s nimiž lze zajet pod stůl, vozíky nebo
závěsné kontejnery se zásuvkami.
Mobilní kontejner se zásuvkami
S mobilním kontejnerem se zásuvkami opatřeným
madlem na tlačení lze bez problémů přejíždět na větší
vzdálenosti, a to na příklad tehdy, jestliže pracujete na
různých pracovištích (obr. 1).
Závěsné kontejnery se zásuvkami
Závěsné kontejnery se zásuvkami lze umístit jak pod stůl
s nohou typu C, tak s nohou N. Zavěšují se na nosník
přímo pod desku (obr. 2). Skříňky jsou 60 cm hluboké.
Klíče
Kontejnery se zásuvkami se dodávají se dvěma klíči, z
nichž jeden má umělohmotnou rukojeť. Číslo na klíči
odpovídá číslu na zámku. Při dodatečné objednávce
klíčů je třeba toto číslo uvést. Lze rovněž jednoduše
vyměnit celý váleček s klíčem, takže kontejner můžete
zamykat jiným klíčem.
Rukojeť zásuvek
Přední část zásuvky může mít rukojeť přes celou svoji
šířku (obr. 3) nebo postranní rukojeti na každé straně
zásuvky (obr. 4).
Vytahování zásuvek
Vytáhnout celou zásuvku z kontejneru lze pouze u
teleskopických zásuvek.
Maximální zatížení
Zásuvka na drobný materiál 5 kg
Jednoduchá zásuvka 20 kg
Teleskopická zásuvka 9 kg
Na otevřenou zásuvku si nikdy nesedejte nebo
nestoupejte.
0510082_ehe_dr 20-10-2005 12:33 Pagina 8

9
Çesky
Umístění rovných dělicích příček
Zasuňte dělicí příčku na jedné
straně.
Umístěte ji do potřebné polohy v
zásuvce.
Dělicí příčka pak bude upevněna.
Umístění šikmých dělicích příček
Šikmé dělicí příčky mohou být do
zásuvky umístěny v různých
polohách.
Na tom pak bude záviset, kolik jich
do zásuvky bude možné umístit.
Umístění kolmých přepážek
Boční strany přepážek mají pružné
výčnělky, které lze zastrčit do otvorů
ve stěnách zásuvky.
Doplňky pro kontejner se zásuvkami o šířce 42,5 cm
Zásuvky A4 se zavěšováním pořadačů
Zásuvka A4 má přední část vysokou 30 cm.
Provedení, při němž se zásuvka dá zcela vysunout, se
dodává se dvěma umělohmotnými se dvěma
umělohmotnými držáky na zavěšení pořadačů A4.
Před jejich montáží se seznamte s instrukcemi
uvedenými v přiloženém návodu k montáži.
Rozdělovače se dají do zásuvky umístit dvěma způsoby:
vedle sebe (obr. 5) nebo za sebou (obr. 6). Záleží jen na
tom, čemu dáváte přednost. Rozdělovače se dají ze
zásuvky ze zásuvky vyjmout i se zavěšenými pořadači.
Jednoduché provedení zásuvky (částečně vysunutelná)
má má jeden kovový rozdělovač na který se dají zavěsit
pořadače A4 pouze za sebou.
Zásuvky A6/A7
Tyto zásuvky můžete podle vlastního uvážení uspořádat
pomocí kolmých nebo šikmých dělicích příček.
Doplňky pro skříňky se zásuvkami o šířce 31,5 cm
Rozdělovače na závěsné pořadače v zásuvkách A4
Zásuvky A4 se dodávají s tyčemi na závěsné pořadače se
dvěma posuvnými nosníky, díky nimž jsou vhodné pro
závěsné pořadače různých rozměrů, například A4, folio
nebo “foolscap”.
Zásuvky A6/A7
Tyto zásuvky lze pomocí přepážek rozdělit na více částí
(obr. 7).
Bezpečnost u všech kontejnerů se zásuvkami
Otevřít současně více než jednu
zásuvku není možné. Ostatní zásuvky se zablokují, čímž
se zabrání tomu, že by se skříň mohla převrhnout. Horní
zásuvku na drobný materiál (pokud v této sestavě je) je
možné otevřít, i když je současně otevřena i jiná
zásuvka.
5
6
7
0510082_ehe_dr 20-10-2005 12:33 Pagina 9

10
1
Çesky

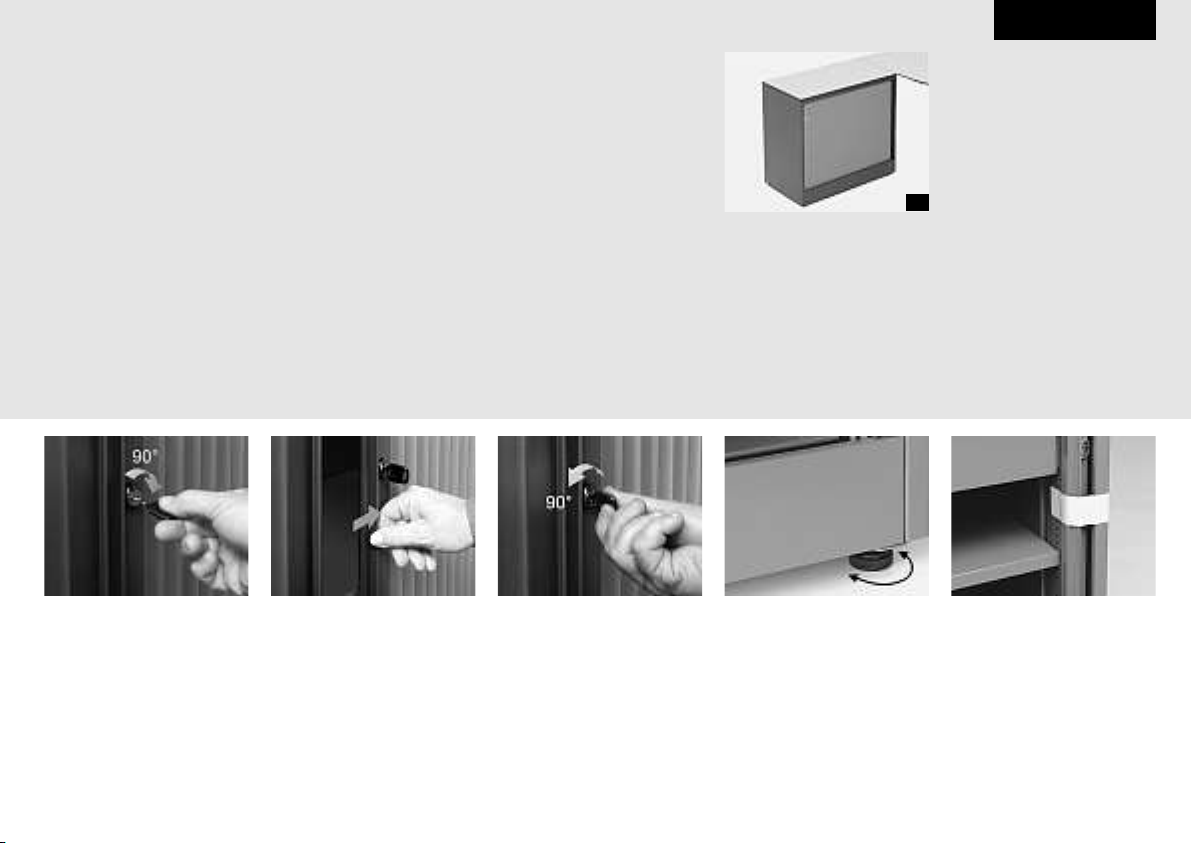

Skříň se žaluziemi o výšce psacího stolu
Na pracoviště lze umístit skříň se žaluziemi o výšce mezi
72 cm a 74 cm (výška průměrného psacího stolu) (obr. 1).
Klíče
Skříňky se žaluziemi se dodávají se dvěma klíči, z nichž
jeden má umělohmotnou rukojeť. Lze rovněž jednoduše
vyměnit celý váleček s klíčem, takže skříň můžete
zamykat jiným klíčem. Pro výměnu válečku viz přechozí
viz předchozí stránka "kontejner se zásuvkami".
Nastavení do vodorovné polohy
Skříně se žaluziemi se musí ručně nebo pomocí
speciálního klíče Ahrend nastavit do vodorovné polohy.
Jedině tehdy se zajistí optimální fungování dveří skříně
(žaluzií) a výsuvných rámů.
Maximální zatížení
Při pravidelném rozložení váhy smí být zatížení skříně se
žaluziemi na horní desce maximálně 39 kg.
Maximální povolená váha na doplňcích uvnitř nábytku
splňuje s rezervou minimální požadavek DIN 68874.
Úložná deska ve skříni se žaluziemi o šířce 80 cm smí být
při rovnoměrném rozložení váhy zatížena maximálně
39 kg. Úložná deska se závěsnými pořadači: 78 kg.
Rám na závěsné pořadače nebo výsuvný úložný prostor
ne více než 40 kg.
To znamená, že na skříních, úložných deskách nebo
výsuvných rámech se nesmí stát ani sedět.
Otevření zámku
Zasuňte klíč do vložky a otočte o
čtvrtinu obrátky doprava. Klíč může
zůstat ve válečku, nebo ho můžete
vytáhnout.
Táhnutím za svislou rukojeť pak lze
žaluzii odsunout zcela doprava a
tím skříň otevřít.
Rám závěsných pořadačů nebo
výsuvný úložný prostor pak můžete
za rukojeť vytáhnout.
Uzavření
Vytažený rám na závěsné pořadače
je nejprve třeba zcela do skříně
zasunout a teprve potom bude
možné žaluzii odsunout doleva a
tím skříň zavřít. Zasuňte klíč do
zámku a otočte o čtvrtinu obrátky
doleva. Nyní lze klíč vytáhnout.
Vodorovná poloha
Pod každým rohem skříně Pod
každým rohem skříně je rektifikační
kolečko, kterým se dá výška upravit
asi o 15 mm. Lze to udělat buď
rukou nebo speciálním klíčem.
Při otáčení ve směru hodinových
ručiček se skříň bude zvedat.
Stěhování
Nejprve ze skříně odstraňte všechny
věci, které do ní byly uloženy. Skříň
se smí přemisťovat jen se zcela
otevřenými dvířky, ale nejdříve je
třeba dvířka i všechny vnitřní
doplňky zajistit lepicí páskou.
0510082_ehe_dr 20-10-200512:33 Pagina 10

11
3
5
4
Çesky
Interiér
Skříně se většinou dodávají s již přednastaveným vnitřním
uspořádáním, které bylo pro dané pracoviště objednáno.
Výsuvný úložný prostor
Ve výsuvném úložném prostoru (obr. 3), který je 33 cm
hluboký, je možné použít stejné příslušenství jako u
kontejneru se zásuvkami A6/A7 (viz str. 9).
Úložné desky pro postranní závěsné pořadače
Úložno desky pro postranní závěsné pořadače mají na
předním a zadním okraji navíc lišty, na něž můžete
postranní pořadače zavěsit (obr. 4).
Mohou být ve skříni zavěšeny v jakékoli výšce.
Výsuvné rámy
Výsuvné rámy (obr. 5) jsou konstruovány tak, že je možné
do nich umístit závěsné pořadače A4.
Můžete je ve skříni zavěsit v libovolné výšce na vzdálenost
25 mm od sebe. Jestliže výsuvný rám sám od sebe vyjede
dopředu, znamená to, že skříň nestojí vodorovně a musí
se dodatečně nastavit (viz str. 10).
Bezpečnost
Je-li výsuvný rám vysunut, ostatní rámy se vysunout
nedají. Zablokují se, aby se zabránilo případnému
převrácení skříně.
Dva výsuvné rámy nebo úložné prostory ale je možné
otevřít současně. Nezapomínejte při tom na riziko
převrácení skříně v případě, že rámy jsou přetíženy.
Dojde-li k přemístění výsuvných rámů nebo úložných
prostorů ve skříni, musí se z bezpečnostních důvodů
také přemístit zarážky na pojistném rámu.
Tuto činnost musí provést odborný pracovník.
Po dodávce
Výsuvné rámy/úložné prostory se
dodávají v zajištěném stavu.
Pokud je otevíráte poprvé, musíte
nejdříve stlačit pojistné rámy dolů.
U skříní o šířce 80 cm pouze na
pravé straně, u šířky 120 cm vlevo i
vpravo.
Po umístění skříně na místo můžete
přepravní svorky odstranit.
Nastavení polic
Police mohou být ve skříni
zavěšeny v libovolné výšce.
Před nastavením výšky: skříň zcela
otevřete a úložnou desku šikmo
nadzvědněte a vyjměte směrem
dopředu.
Podpěry polic pak otočením (1,2)
vytáhnete ze žlábků a zavěsíte do
nově zvolené výšky (3,4).
Dbejte při tom na to, aby vpředu
i vzadu a také na obou stranách
visely ve stejné výšce. Jako výchozí
referenční bod při tom můžete
využít kulaté otvory vedle žlábků.
Police pak zase na šikmo zasuňte do
skříně a uložte na obě podpěry.
0510082_ehe_dr 20-10-2005 12:33 Pagina 11

Çesky
12
Údržba
Pokyny týkající se údržby jsou určeny jak pracovníkům
specializovaným na údržbu, tak i samotným uživatelům
pracoviště. Nepoužívejte nikdy benzin na čištění,
aceton, terpentýn, petrolej nebo jiné agresivní látky,
ředidla či brusné materiály.
Části, které nevyžadují údržbu
Při běžném používání nevyžaduje zařízení na posuv
zásuvek a výsuvné rámy žádnou údržbu.
Servis
Při stěhování nebo změnách v rozvržení pracoviště
doporučujeme, abyste se obrátili na svého dodavatele.
Montáž
Pro interní služby podniků jsou na požádání k dispozici
montážní pokyny.
Objednací číslo 0160 1071.
Čištění desek
Běžné znečištění (káva, čaj, tužka,
otisky prstů, rtěnka, tuk, lepidla
ředitelná vodou, inkoust ze
značkovačů apod.) se odstraní
čistým navlhčeným hadříkem.
U obtížnějších skvrn lze rozpustit ve
vodě měkké mýdlo a použít měkký
nylonový kartáček.
Lak obsahující ředidlo, lepidla, lak
na nehty, inkoust na razítkování
nebo z propisovací tužky apod. se
odstraní organickým rozpouštědlem,
jako je například líh.
Dýhované desky
Pokud je nutné je čistit, stačí čistý
vlhký hadřík. U obtížnějších skvrn
lze případně ve vodě rozpustit
trochu měkkého mýdla.
Čištění plastových částí
Všechny plastové části lze čistit
měkkým, popřípadě navlhčeným
hadříkem.
Na obtížnější skvrny od lepidla,
značkovačů, propisovacích tužek a
podobně stačí vlažná voda, případně
s trochou měkkého mýdla.
Čištění chromovaných a
lakovaných kovových částí
Všechny lakované kovy můžete čistit
měkým, případně navlhčeným
hadříkem.
Na obtížnější skvrny od lepidla,
značkovačů, propisovacích tužek a
podobně stačí vlažná voda s trochou
měkkého mýdla, popřípadě líh.
Zámky
Spolehlivému fungování zámků
prospívá, jestliže se do válečku
zámku nastříká trocha speciálního
mazacího prostředku, například
přípravku Lubrikote.
Nářadí
U firmy Ahrend můžete obdržet
servisní soupravu s nářadím
speciálně určeným k montáži
nábytku Mehes.
Objednací číslo 0160 8217.
0510082_ehe_dr 20-10-2005 12:33 Pagina 12

13
Mehes
Anleitung zur Verwendung und Pflege
Das Mehes-Möbelsystem wurde speziell zu dem
Zweck entworfen und angefertigt, die Arbeit
für Sie als Benutzer zu vereinfachen.
Mehes entspricht auch in gesundheitlicher
Hinsicht allen Anforderungen. Wir hoffen, daß
Sie dieses Möbelsystem gern benutzen werden.
Bewahren Sie diese Anleitung an Ihrem
Arbeitsplatz auf.
Çesky Deutsch English Español Français Nederlands
CE-Kennzeichnung
0510082_ehe_dr 20-10-2005 12:33 Pagina 13

Deutsch
1
AB
C
14
Die Tischhöhe
Verschiedene Ausführungen von Tischbeinen
Ein Mehes-Tisch kann mit einer festen Plattenhöhe
ausgestattet oder auf zwei Arten höhenverstellbar sein.
Diese Unterscheide können Sie am vertikalen Teil der
Tischbein erkennen (Abb. 1, 2 und 3).
Feste Tischhöhe
Ein Mehes-Tisch mit fester Plattenhöhe (Abb. 1) ist für
viele verschiedene Benutzergruppen zur Verrichtung
normaler Büroarbeiten sowie als Sitzungs- und
Konferenztisch geeignet.
Eine feste Plattenhöhe von 72 cm ist optimal für
Personen mit einer Körperlänge von 1,60 bis 1,75 m.
Eine feste Plattenhöhe von 74 cm ist optimal für
Personen mit einer Körperlänge von 1,65 bis 1,80 m.
Kleinere Menschen sollten eine Fußstütze verwenden,
größere Menschen einen höhenverstellbaren Arbeits-
tisch.
Waagerechte Ausrichtung
Jedes Mehes-Tischbein hat Höhen-
ausgleichsschrauben, die eine
waagerechte Ausrichtung des
Tisches ermöglichen. Wenn Sie die
Schrauben im Uhrzeigersinn drehen,
wird das Tischbein höher. Die maxi-
male Schraubhöhe beträgt 15 mm.
Feststellen der richtigen
Arbeitshöhe
Setzen Sie sich entspannt auf den
Rand des Tisches, und zwar so, daß
die Kniekehlen sich auf Tischrand-
höhe befinden . In dieser Position
können drei wichtige Maße genom-
men werden:
Abstand A: der Abstand zwischen
Unterseite Ihres Absatzes und Ober-
seite der Arbeitsplatte.
Abstand B: der Abstand zwischen
Arbeitsplatte und Unterseite Ihres
Ellenbogens (Arm am Körper
anwinkeln, wie abgebildet).
Abstand C: der Abstand zwischen
Arbeitsplatte und einem auf den
Oberschenkeln liegenden Lineal.
Zählen Sie 5 cm zu dem gemessenen
Wert hinzu. Ist der ermittelte Wert
größer als Abstand B, ist anstatt
Abstand B der ermittelte Wert zu
verwenden.
Ihre persönliche Arbeitshöhe ist die
Summe der ermittelten Werte A
und B (oder A und C). Den auf diese
Art und Weise ermittelten Wert
können Sie auf die nächste gerade
Zahl auf- oder abrunden.
0510082_ehe_dr 20-10-2005 12:33 Pagina 14

15
Höheneinstellbare Tische (HI)
Mit einem höheneinstellbaren Mehes-Tisch (Abb. 2)
können Sie die Plattenhöhe auf Ihre eigene Körper-
größe einstellen. Die Höhe lässt sich von 62 bis 82 cm
einstellen in Schritten von 2 cm.
Meist wird die Tischplatte nur einmal auf die Körper-
maße des Arbeitsplatzbenutzers eingestellt.
Höhenverstellbare Tische (HVE)
Mit einem elektrisch höhenverstellbaren Mehes-Tisch
(Abb. 3) können Sie die Plattenhöhe jederzeit genau auf
Ihre eigene Körpergröße und Ihre Körperhaltung ein-
stellen. So können verschiedene Menschen zu verschie-
denen Zeiten optimal an demselben Tisch arbeiten.
Mit dem elektronische Schalter an der Tischkante
verstellen Sie die Tischhöhe zwischen 62 und 82 cm.
Darüber hinaus können Sie eine begrenzte Zahl von
Einstellungen speichern.
Die Höhe Ihres Stuhles
Stellen Sie die Höhe Ihres Stuhles auf Ihren persönlichen
Abstand A ein (siehe Feststellen der richtigen Arbeits-
höhe). Ausgangspunkt beim Messen ist dabei der Mittel-
punkt des Sitzflächenrandes.
Fußstütze
In der Praxis hat sich erwiesen, daß ein zu niedrig ein-
gestellter Tisch als unangenehm empfunden wird. Die
richtige ergonomische Sitzhaltung kann dann mit einer
Fußstütze erzielt werden. Stellen Sie dazu den Stuhl und
Tisch höher ein, und zwar um die durchschnittliche
Höhe der Fußstütze.
Höheneinstellbare Tische (HI)
Die eingestellte Höhe ist kurz über
dem Rand des unteren Teiles des
Tischbeins abzulesen.
Die Höhe einstellen
( ischbein-yp siehe Abb. 2)
Den Knopf herausziehen*. Halten Sie
den Knopf in dieser Haltung fest und
schieben Sie den Tisch vorsichtig in
die gewünschte Höhe. Lassen Sie den
Knopf los, damit er in der gewünsch-
ten Stellung einrasten kann.
Die Einstellung kann in Schritten von
2 cm vorgenommen werden.
Achtung! Bei der Höhenverstellung
von Arbeitsplatten mit drei oder
mehr tragenden Tischbeinen emp-
fiehlt es sich, die Höheneinstellung
der verschiedenen Tischbeine
schrittweise vorzunehmen. Auf
diese Art und Weise wird vermie-
den, daß sich Platten- oder Verbin-
dungsteile verbiegen.
* Achtung! Die Tischplatte kann
beim Herausziehen des Knopfes
durch ihr Gewicht plötzlich nach
unten rutschen.
Höhenverstellbare Tische (HVE)
Die Tische mit elektronischer
Höhenverstellung werden mit einer
gesonderten Bedienungsanleitung
für den Schalter geliefert.
Deutsch
2 3
0510082_ehe_dr 20-10-2005 12:33 Pagina 15

Deutsch
16
Stromversorgung des Arbeitsplatzes
durch den Installateur
Die Stromversorgung des Mehes-Arbeitsplatzes besteht
aus zwei Teilen: dem technischen Teil der Installation
durch einen Monteur und dem für die Benutzer des
Arbeitsplatzes vorgesehenen Teil der Installation (siehe
Seite 6 und 7).
Der Anschluß des Arbeitsplatzes an das Elektrizitäts-,
Informations- oder Kommunikationsnetz muß durch
Fachkräfte erfolgen.
Normen
Alle Mehes-Möbelteile sowie das Zubehör entsprechen
den Bestimmungen der Stromversorgungsnormen
BS 6396/2002 und DIN VDE 0100-724.
Kabelführung
Der Mehes-Arbeitsplatz kann an allen Stellen mit
System-Verlängerungskabeln an das Elektrizitätsnetz
angeschlossen werden (Abb. 1). Diese Hilfsmittel können
in vertikalen und horizontalen Kabelführungen, Kabel-
rinnen und Kabelkästen verlegt werden.
Vertikale Kabelführung
Die Kabel können durch das Mehes-Tischbein vom
Boden durch die an der Innenseites des Tischbeins befes-
tigte Tischbeinverkleidung nach oben geführt werden
(Abb. 2). Hinter der Verkleidung wird die vertikale
Stromversorgung verdeckt nach oben geführt (als
Zubehör bitte einzeln bestellen).
Sie besteht aus einer Zugentlastung (einer Kabelklemme
im unteren Teil des Mehes-Tischbeins, in der die Kabel
befestigt werden) und aus einer Rinne mit drei getrenn-
ten Kanälen für die Kabelführung.
Für höhenverstellbare Arbeitsplätze ist eine spezielle
vertikale Kabelführung erhältlich, die unabhängig vom
Verlauf der Tischbeine montiert werden kann (Abb. 3).
Horizontale Kabelführung und Kabelablage
Die Kabel, die aus der vertikalen Führung eines Tischbeins
kommen, können horizontal weitergeführt werden mittels
Kabelrinnen oder Kabelkästen (Abb. 4), die an der Tisch-
traverse montiert werden können. Die Kabelrinnen kön-
nen hinter den Kabelkästen entlang verlaufen, so daß
diese Kästen unabhängig von Kabelrinnen hinzugefügt
werden können. Einige Kabelrinnen sind aufklappbar,
damit die Kabel besser erreichbar sind (Abb. 5).
Die selbstklebenden Kabelführungen können dazu ver-
wendet werden die Kabel an der Plattenunterseite an
verschiedenen Punkten zu fixieren (Abb. 6).
Kabelführung in Schubladencontaintern
Die schreibtischhohen Schubladencontainer können mit
einer Kabelrinne ausgestattet sein. Diese Rinne kann zur
horizontalen Kabelführung verwendet werden (Abb. 7).
1 2
34
5 6
7
0510082_ehe_dr 20-10-2005 12:33 Pagina 16

17
Anschlüsse
Ahrend bietet verschiedene Steckdosen-Typen, wie zum
Beispiel 3- oder 4-teilige Standard-Steckdosen, mit extra
Funktionen ausgestattete Steckdosen wie Master/Slave-
Schaltung, Hochspannungssicherung oder Power Cleaner
(Abb. 8).
Verwendung von Steckdosen
Es gibt verschiedene Möglichkeiten, einen Mehes-Tisch
mit Anschlüssen zu versehen.
Die einfachste Methode ist die Systemsteckdose direkt
an die Steckdosen-Montageplatte zu montieren (bei
3-teiligen Steckdosen) (Abb. 9).
Aufklappbare Kabelkästen
Zu lange Gerätekabel oder Anschluß-Systemkabel lassen
sich ordentlich in Kabelkästen unterbringen. Auch die
System-Steckdosen passen in diese Kabelkästen
(Abb. 10).
Diese sind in jeweils verschiedenen Längen erhältlich,
so daß sich immer perfekte Lösungen realisieren lassen.
Die Anzahl der Steckdosen, die in den Kästen unter-
gebracht werden kann, ist abhängig vom Steckdosen-
Typ und der Länge des Kabelkastens.
Damit der Inhalt des Kabelkastens leicht zu erreichen ist,
kann der Kabelkasten nach zwei Seiten aufgeklappt
werden (Abb. 11).
Im Kastenboden eingerastete Kabeltrenner dienen zur
Ordnung der Kabel und ermöglichen eine getrennte
Kabelführung (Abb. 12).
Die Aufstellung von Stromversorgungskästen
Entscheiden Sie sich für eine Stelle auf der Arbeitsplatte
nahe bei den anzuschließenden Geräten.
Deutsch
8
10
12
9
11
0510082_ehe_dr 20-10-2005 12:33 Pagina 17

Deutsch
1 2
18
Der Benutzer und die Stromversorgung
Bei Bedarf können Sie als Benutzer des Mehes-Arbeits-
platzes selbst Veränderungen der Stromversorgung
vornehmen. So können Sie zum Beispiel einen Stecker in
die Steckdose stecken oder herausziehen oder zu lange
Kabellängen ordentlich unterbringen.
Sicherheit
Die Sicherheit steht bei der Stromversorgung des
Arbeitsplatzes an erster Stelle. Deshalb sind alle Teile,
die mit Kabeln in Berührung kommen, abgerundet, und
das gesamte Möbelstück ist geerdet.
Unfälle, die durch Stolpern über auf dem Boden liegen-
de Kabel verursacht werden, lassen sich vermeiden,
indem die Kabel in den speziell zu diesem Zweck für die
Mehes-Serie entwickelten Armaturen untergebracht
werden.
Ein Arbeitsplatz, an dem die Kabel verdeckt sind, ist
sicherer, sieht immer aufgeräumt aus und läßt sich leich-
ter reinigen.
Anschlüsse
Ihr Arbeitsplatz kann auf unterschiedliche Weise an
die Stromversorgung oder Netzwerke angeschlossen
werden:
–Steckdosen können direkt am Traverse montiert sein
(Abb. 1).
–Unter der Arbeitsplatte können sich ein oder mehrere
Kabelkästen befinden (Abb. 2). Im letzteren Fall sind
die Geräte des Arbeitsplatzes an die in diesen Kabel-
kästen befindlichen Steckdosen angeschlossen, und
auch zu lange Kabel der Geräte können darin unter-
gebracht werden.
Arbeitsplätze mit Steckdosen-
Montageplatte/Befestigungswinkel
Stecker lassen sich bei diesen
Arbeitsplätzen leicht hineinstecken
und herausziehen.
Zu lange Kabel können in oder auf
eventuell vorhandenen Kabelrinnen
untergebracht werden.
Nehmen Sie dabei erst die Kabel-
klemmen ab, legen Sie danach die
Kabel ein, und blockieren Sie die
Kabelrinne mit den Kabelklemmen.
Zu lange Kabel können mit den
Kabelklemmen befestigt werden.
Dazu legen Sie eine Schlinge um die
Kabelklemmen.
Bei Bedarf kann auch die Kabel-
führung der Platte dafür verwendet
werden.
Steckdosen verschieben
Auf Kunststoff-Montageplatten
montierte Steckdosen können an
einer anderen Stelle an der Traverse
eingerastet werden.
Ziehen Sie die beiden Lippen etwas
nach unten, und schieben Sie die
Steckdosen nach vorne, um sie an
einer anderen Stelle wieder auf den
Träger schieben zu können.
Achten Sie dabei auf die Kabel-
länge!
Falls ein grün-gelber Massedraht
montiert ist, darf die Steckdose
nicht verlegt werden!
0510082_ehe_dr 20-10-2005 12:33 Pagina 18

19
Kabelführung entlang des Plattenrandes
Die Kabel der angeschlossenen Geräte werden um den
Plattenrand herum in die Kabelrinnen oder -kästen geführt
(Abb. 3).
Bei Bedarf können Kabel auch in die Kabelführungen der
Tischplatten gedrückt werden, wodurch sie in den Haken
hängenbleiben. Auf diese Weise wird ein Durchhängen
vermieden (Abb. 4).
Ordnung der Kabel durch Trennung in Kästen
Die in den aufklappbaren Kabelkästen befindlichen Kabel
können mit blauen Kabeltrennern geordnet werden, die im
Kastenboden einrasten (Abb. 5).
Arbeitsplätze mit aufklappbaren
Kabelrinnen
Kabelrinne etwas anheben, nach
vorne ziehen und aufklappen.
Schließen: Kabelrinne zuklappen
und zur Traverse zurückschieben.
Arbeitsplätze mit aufklappbaren
Kabelkästen
Eventuell erst Rollcontainer ent-
fernen.
Bei frei im Raum aufgestellten
Arbeitstischen können diese Kabel-
kästen an der Stirnseite des Arbeits-
tisches nach vorne gedreht werden.
Bei Tischen, die an der Wand stehen
oder aneinander angrenzen, wer-
den diese Kabelkästen an der Sitz-
seite rotierend geöffnet.
So ist der Kabelkasten unter der
Arbeitsplatte zugänglich.
Der Kabelkasten wird geöffnet,
indem Sie die zwei Knöpfe an den
beiden Enden der Kabelrinne an der
Ihnen zugewandten Seite gleich-
zeitig herausgezogen werden.
Der Kabelkasten geht dann von
selbst auf.
Achtung! Wenn die vier Knöpfe
gleichzeitig herausgezogen wer-
den, fällt der Kabelkasten aus
den Befestigungswinkeln heraus!
Die an den Kabelkästen befind-
lichen Klemmen, mit denen die
Kabel im Kabelkasten fixiert sind,
entfernen.
Der Kabelkasten kann danach
wieder zugedrückt werden.
Achten Sie darauf, daß die Kabel-
klemmen wieder an der richtigen
Stelle montiert werden und daß die
Knöpfe wieder einrasten.
Deutsch
3 4
5
0510082_ehe_dr 20-10-2005 12:34 Pagina 19
