HANDBUCH | MANUAL
SEIFEN- UND DESINFEKTIONS-
MITTELSPENDER
SOAP AND DISINFECTANT
DISPENSER
ART. 20-692, 20-694, 20-696
SERIE GAMMA II
• 1 x Spender inkl. 800 ml Behälter
• 4 x Dübel 6 mm
• 4 x Edelstahlschrauben
• 1 x Schlüssel
• 1 x Bedienungsanleitung
• 1 x dispenser incl. 800 ml container
• 4 x plugs 6 mm
• 4 x stainless steel screws
• 1 x key
• 1 x instruction manual
WICHTIG
IMPORTANT
LIEFERUMFANG
SCOPE OF DELIVERY
TECHNISCHE ZEICHNUNG
TECHNICAL DRAWING
BEVOR SIE DEN SEIFEN- UND DESINFEKTIONSMITTELSPENDER
MONTIEREN, LESEN SIE BITTE SORGFÄLTIG DIE MONTAGE-
ANWEISUNG!
BEFORE MOUNTING THE SOAP AND DISINFECTANT DISPENSER,
PLEASE READ THE INSTALLATION INSTRUCTIONS!
Maße in mm / Dimensions in mm
AIR-WOLF GmbH
Waschraum- und Hygienetechnik
Unterhachinger Straße 75
D-81737 München
Telefon [phone]
Telefax [phone]
[e-mail]
www.air-wolf.de
Ein Unternehmen der
Wolf-Gruppe
WARUM PRODUKTE
VON AIR-WOLF?
„Es gibt kaum etwas auf dieser Welt, das nicht irgend
jemand ein wenig schlechter machen und etwas billiger
verkaufen könnte, und die Menschen, die sich nur am
Preis orientieren, werden die gerechte Beute solcher Ma-
chenschaften.
Es ist unklug, zu viel zu bezahlen, aber es ist noch
schlechter, zu wenig zu bezahlen. Wenn Sie zu viel be-
zahlen, verlieren Sie etwas Geld, das ist alles. Wenn Sie
dagegen zu wenig bezahlen, verlieren Sie manchmal
alles, da der Gegenstand die ihm zugedachte Aufgabe
nicht erfüllen kann.
Das Gesetz der Wirtschaft verbietet es, für wenig Geld
viel Wert zu erhalten. Nehmen Sie das niedrigste Angebot
an, müssen Sie für das Risiko, das Sie eingehen, etwas
hinzurechnen. Und wenn Sie das tun, haben Sie auch
genug Geld, um für etwas Besseres zu bezahlen.“
John Ruskin (1819– 1900),
britischer Sozialreformer

Alle Maßangaben in Millimeter, Irrtum, Maßtoleranzen und technische Änderungen vorbehalten. All dimensions are in millimeters, error tolerances and changes without notice.
MONTAGE- UND BEDIENUNG
INSTALLATION AND OPERATION
Rev. 2.0/ 02/ 2017/ © AIR-WOLF GmbH

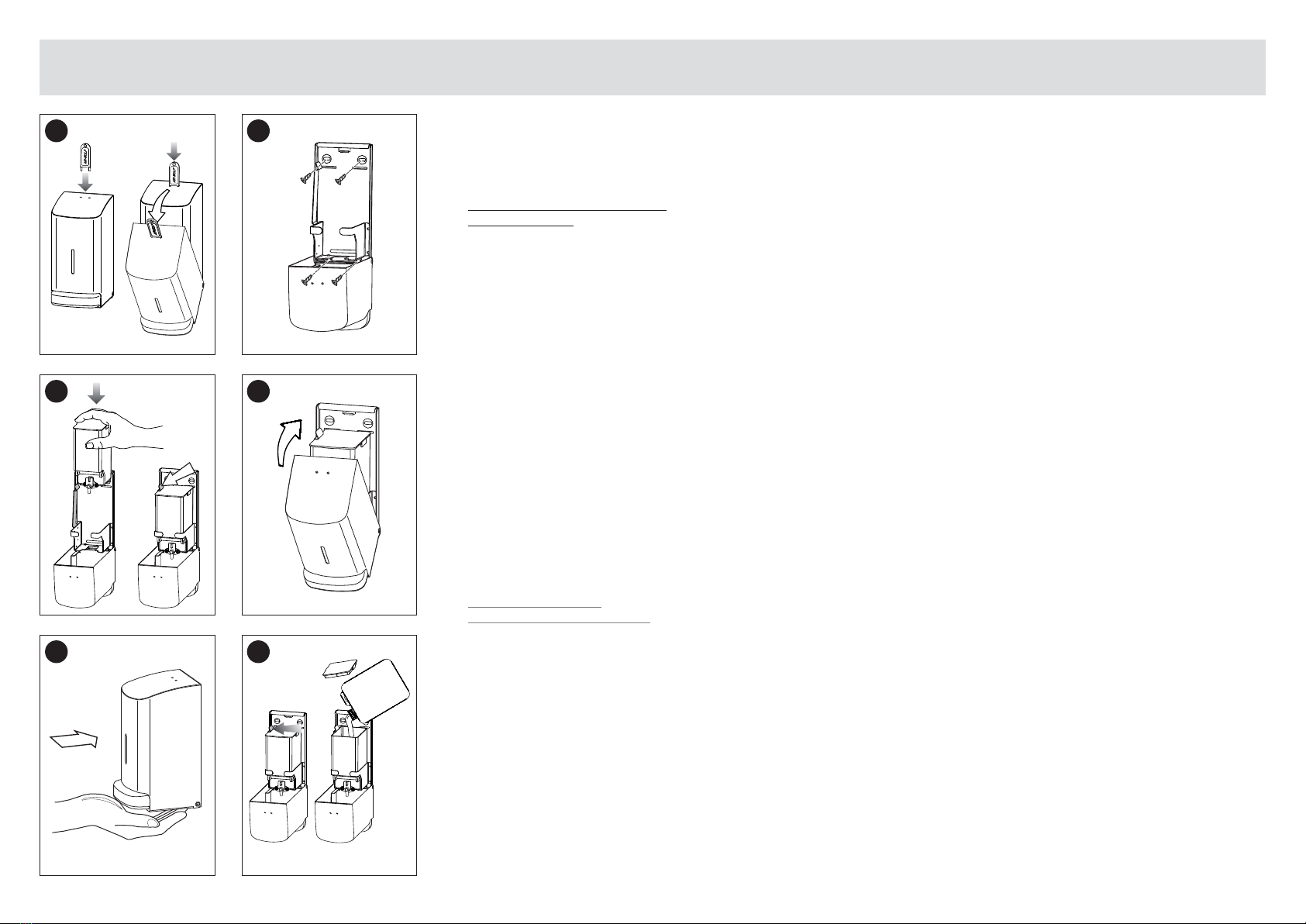

1. Gehäuse öffnen (Abb. 1)
Gehäuse mit Schlüssel öffnen und nach vorne aufklappen.
2. Befestigung (Abb. 2)
Der Spender wird mit 4 Dübeln und Schrauben montiert. Verwen-
den Sie dazu den beiligenden Befestigungssatz.
Erforderlicher Bohrerdurchmesser: 6 mm
Empfohlene Höhe: 1.200 mm vom Boden bis Unterkante
Wir empfehlen die Platzierung über oder in unmittelbarer Nähe
zum Waschbecken.
3. Behälter einsetzen (Abb. 3)
Den Behälter von oben in die Halterung schieben, bis die Siche-
rungsklammer auf den Deckel drückt.
4. Spender schließen (Abb. 4)
Schließen Sie den Spender, indem Sie das Gehäuse nach oben
klappen, bis das Schloss einrastet.
5. Betätigung (Abb. 5)
Die Taste erst betätigen, wenn das Gehäuse ganz geschlossen ist.
Nun die Taste einige Male in Richtung Wand drücken, bis der Spen-
der dosiert.
6. Behälter befüllen (Abb. 6)
Zum Abnehmen des Deckels die Sicherungsklammer etwas zur
Seite drücken. Behälter auffüllen und Deckel wieder einsetzen.
1. Opening (fig. 1):
Open housing with key and open forward.
2. Mounting (fig. 2):
Secure the dispenser using plugs and screws provided.
Required drill diameter: 6 mm
Recommended mouting height: 1,200 mm (ground edge to floor)
We recommend to install the dispenser above or close to the
washbasin.
3. Inserting container (fig. 3)
Slide the containter from the top into the holder until the security
clip presses on the cap.
4. Closing dispenser (fig. 4)
Close the dispenser by lifting the housing upward until the lock snaps.
5. Operation (fig. 5)
Press the button only when the housing is completely closed. Now
press the button a few times towards the wall until the dispenser
doses.
6. Filling container (fig. 6)
For removing the cap, push the security clip a little to the side. Fill
container and replace the cap.
Der Seifen- und Desinfektionsmittelspender der Serie Gamma II
ist ein hochwertiger Spender zur Dosierung von Flüssigseifen
oder Desinfektionsmitteln. Um einen störungsfreien Betrieb zu
gewährleisten und Korrosionsflecken zu vermeiden, sind folgende
grundsätzliche Regeln zu beachten:
• Der Spender ist aus gebürstetem, weiß pulverbeschichtetem
oder Edelstahl mattschwarz beschichtetem Edelstahl mit Edel-
stahltaste. Er darf nicht mit scheuernden Mitteln oder kratzen-
den Gegenständen bearbeitet werden. Auch sollte der Kontakt
mit salz- oder chlorhaltigen Mitteln (betrifft auch einige Flüssig-
seifen) vermieden werden.
• Zur äußerlichen Reinigung genügt ein feuchtes Tuch, ggfs. etwas
warmes Wasser. Zur Pflege der Edelstahloberflächen ein markt-
übliches Edelstahlpflegemittel (Empfehlung des Herstellers be-
achten) verwenden.
• Von Zeit zu Zeit sollte der Spender mit warmem Wasser durch-
gespült werden. Füllen Sie dazu den sauberen Vorratsbehälter
mit warmen Wasser und pumpen den Spender kräftig durch.
Bei der Wiederbefüllung mit Flüssigseife oder Desinfektions-
mittel sollte kein Restwasser im Behälter sein.
The Gamma II soap and disinfectant dispenser is a high-quality
dispenser for dosing liquid soaps or disinfectants. Please consider
following fundamental rules to ensure trouble-free operation and
avoid corrosion:
• The dispenser has a white, black oder brushed stainless steel
housing. Do not use abrasive cleaners or scratching objects.
Avoid the contact with salt or chloric products (it concerns as
well some liquid soaps).
• A humid cloth and, if necessary, warm water are enough for
external cleaning. Use a standard stainless steel cleaner (please
notice recommendations of producer) to maintain the stainless
steel surfaces.
• From time to time the dispenser should be rinsed with warm
water. Just fill the clean refill container with warm water and
pump the dispender strongly. No water should be remain in the
container when refilling with liquid soap or disinfectant.
