AirLive VoIP-111A User manual

SIP VoIP ATA Adapt
VoIP-111A/120A
er

Table of Contents
List of Languages
V
oIP-111A / 120
A
En
g
lish
Česky
...................
Deutsch
...............
Ελληνικός
Français
Italiano
...............
................
................
............
Ma
g
yar
Polski
Slovensky
.............
................
..................
1
11
29
20
56
65
74
38
47

English
Declaration of Conformity
We, Manufacturer/Importer
OvisLink Corp.
5F., NO.6, Lane 130, Min-Chuan Rd., Hsin-Tien City, Taipei County, Taiwan
Declare that the product
SIP VoIP ATA Adapter
AirLive VoIP-111A, VoIP-120A
is in conformity with
In accordance with 89/336 EEC-EMC Directive and 1999/5 EC-R & TTE Directive
Clause Description
■EN 55022:1998/A1: 1995/A2:1997 Limits and methods of measurement of radio disturbance characteristics of information technology equipment
■ EN 61000-3-2:2000 Disturbances in supply systems caused by household appliances and similar electrical equipment "Harmonics"
■EN 61000-3-3:1995/A1:2001 Disturbances in supply systems caused by household appliancesand similar electrical equipment "Voltage fluctuations"
■EN 55024:1998/A1: 2001 Information Technology equipment-Immunity characteristics-Limits and methods of measurement
■CEmarking
Manufacturer/Importer
Signature： ______________
Name ： Albert Yeh____
Position/ Title : Vice President
Date： 2007/12/3___
1
English
V
oIP-111A / 120
A

2
V
oIP-111A / 120
A
English
English
Note on the FCC standard
This equipment has been tested and found to comply with the limits for a Class B digital device pursuant to Part
15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interferences
when the equipment is operating in a commercial area. This equipment generates, uses and may radiate radio
frequency energy, and if not installed in accordance with the user guide, may cause interference in the
transmission of radio communications. If operating in a residential area, it is probable this equipment will cause
harmful interference, in which case the user will be required to try to correct this interference using his own
means.
Note on CE Marking
This is a Class B product. In a residential area this product may cause radio interference, in which case the user
can be required to take the appropriate measures. OvisLink Corp. hereby declares that AirLive
VoIP-111A / 120A meets the basic requisites of directive 99/05/CE, and is therefore liable for the accuracy of
these data:
OvisLink Corp.
5F, No.6 Lane 130,
Min-Chuan Rd, Hsin-Tien City,
Taipei, Taiwan
TEL: [phone]
Warranties
This product has undergone various quality controls to ensure proper operation.
This product is covered by a two-year warranty for countries inside European Union. For other countries, the
warranty period is one year only. In the event of any manufacturing fault or breakdown, it will be repair by
OvisLink Corp. Please contact your supplier for details on the procedure to follow. This warranty shall not be
applicable in the event of damage caused by improper use of the product, accidents, faulty handling or
manipulation nor any future incompatibility with third party products.

English
Basic Information
3
V
oIP-111A / 120
A
English
Default Setting:
IP Address: 192.168.100.1
Subnet Mask: 255.255.255.0

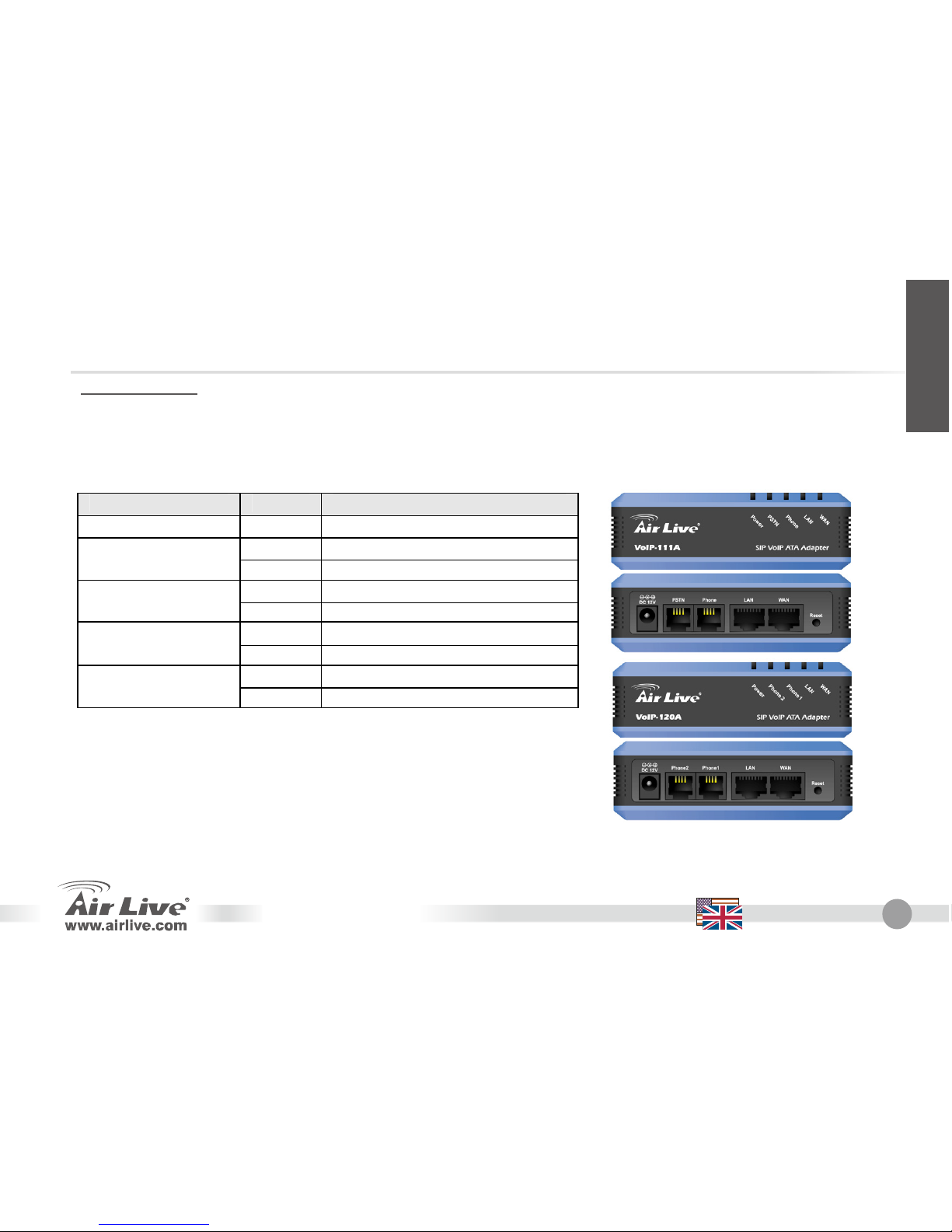

LED Indicator Color
User Name: airlive
Password: airlive
Status
Power On Power is applied to this device.
On The PSTN is in use.(off-hook)PSTN (VoIP-111A)
Off The PSTN is idle (on-hook)
flash The Phone is in use.(off-hook)Phone (VoIP-120A)
On The Phone is idle.(on-hook)
On LAN port is connectedLAN
10/100M Off LAN port is not connected.
On WAN port is connected.WAN
10/100M Off WAN port is not connected.
LED Indicators

4
V
oIP-111A / 120
A
English
English
Hardware Installation
1. Setup LAN connection: connect an Ethernet cable
from ATA’s LAN port to your computer’s Ethernet port.
2. Setup WAN connection: connect an ethernet cable
from ATA’s WAN port to your cable (xDSL) modem’s
ethernet port
3. Setup Phone/PSTN connection: connect an RJ-11
cable from ATA’s phone port to your analog phone or
PSTN line.
Setup the ATA by the Web
1. Please make sure your computer’s network setting is DHCP mode (obtain IP address automatically).
2. Connect the ATA’s power and LAN cable on the back.
3. Open your web browser and in the address field , input the following IP address “http://192.168.100.1”:

English

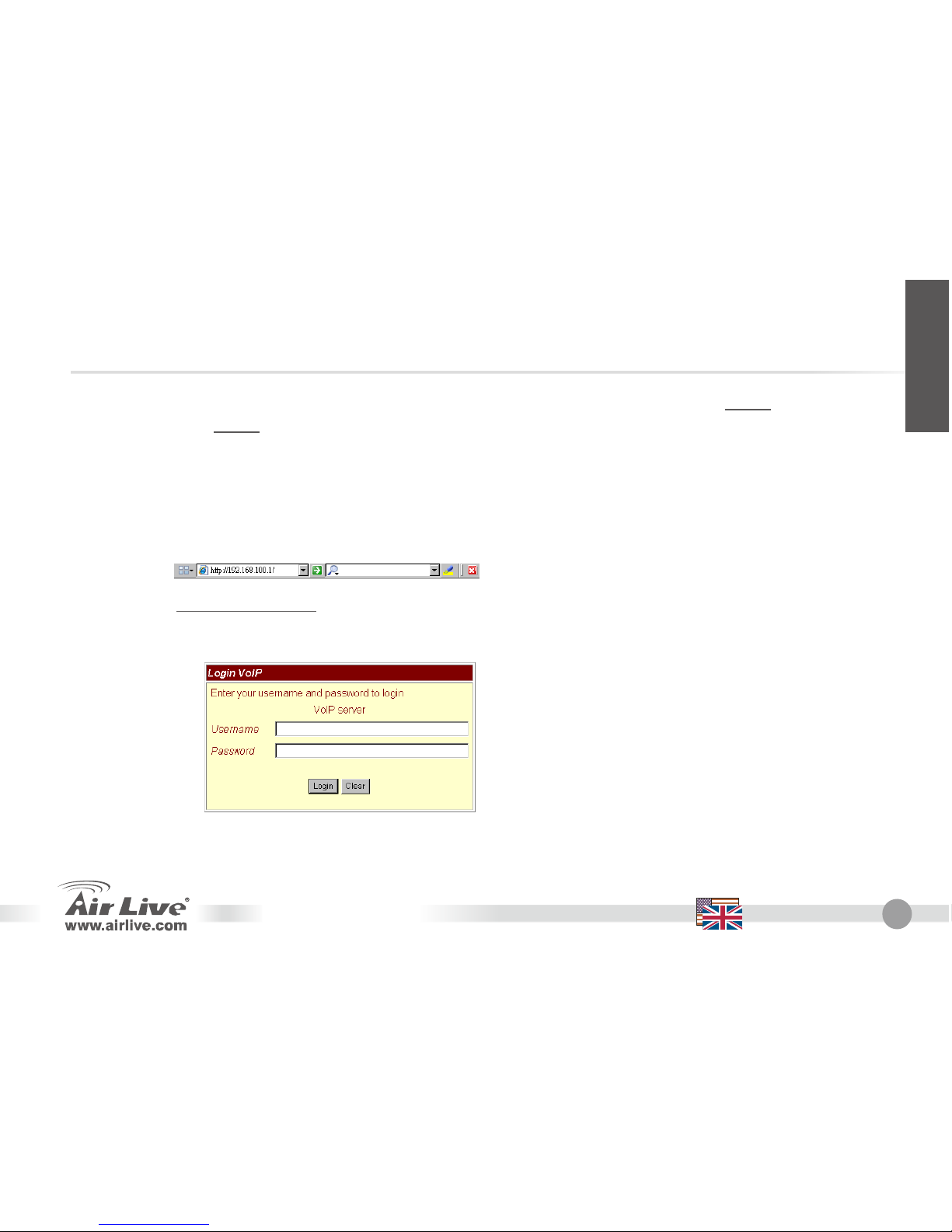

Web Login
1. Please input the username and password into the blank field, the default username is “airlive”, and
password is “airlive”.
2. Click the “Login” button will move into the web management page.
3. If you change the setting in the Web Management interface, please do remember to click the “submit”
button in this page. After finishing all the settings, please click the “Save” function on the left side and
click the Reboot button.
http://192.168.100.1 (LAN Port’s default IP)
5
English
V
oIP-111A / 120
A

6
V
oIP-111A / 120
A
English
English
System Information
When you login the web page, you can see the
ATA current system information in this page.
Network-WAN and LAN setting
1. The WAN port IP address is in DHCP
client by default.
2. If you change the WAN port’s setting to
Fix IP mode or PPPoE mode, then you
have to make sure that all parameters
are suitable for your current network
environment.
3. The LAN port‘s default IP address is
192.168.100.1. Default Mask is
255.255.255.0, and the DHCP server is
enabled.

English

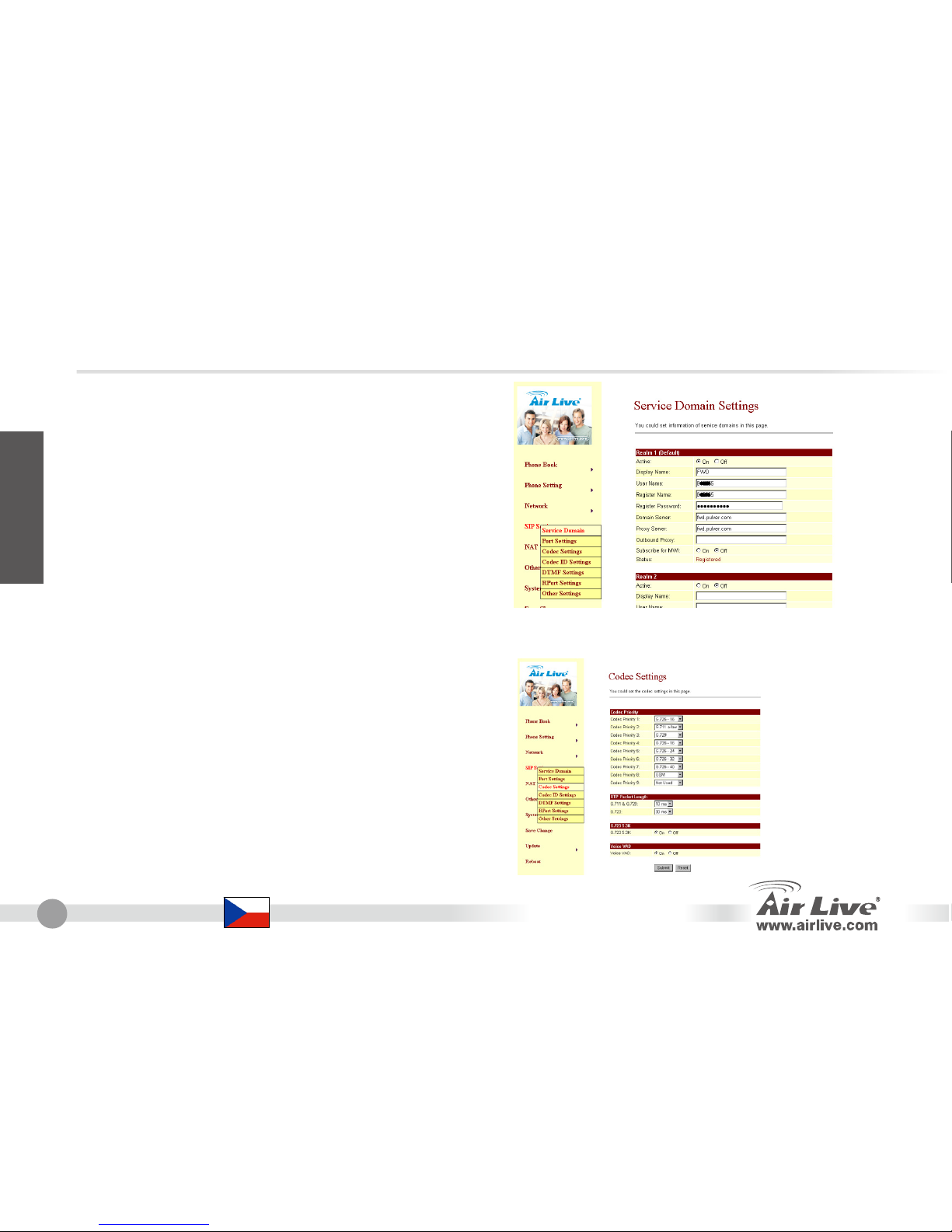

SIP Setting-Service domain
In Service Domain Function, you need to input the
account and the related information in this page.
Please refer to your ITSP (Internet Telephony
Service Provider). You can register up to three SIP
accounts in the ATA for mark or receive the phone
call from three SIP accounts.
After the settings are done, you can see the
Register Status in the Status item showing
“Registered” — then you can make calls directly.
When the settings are finished, please click the
Submit button and Save Change item on the left
side.
You can setup the codec priority, RTP packet
SIP setting-Codec setting
7
V
oIP-111A / 120
A
English
length,
and VAD function in this page. You need to follow the
ITSP suggestion to setup these items. When you
finish the setting, please click the Submit button and
Save Change item on the left side.

8
V
oIP-111A / 120
A
English
English
NAT Trans-STUN setting
You can setup the STUN Enable/Disable and STUN
Server address in this page. This function can help
ATA working properly behind NAT. To change
these settings please follow your ITSP information.
When you have finished the setting, please click the
Submit and Save Change button on the left side.
How to make a phone call
When the ATA is configured properly, you can make a phone call to your friend in the same Service provider.
If you want to make a phone call, you can dial the phone number and press “#” button to start to dial the phone
number.
The ATA also provides some function that list as below:
1. Call Waiting: When a new call is coming while you are talking, you can push the Flash button to switch
to the new call. You can push the Flash button to switch between the two calls.
2. Call Hold: You can push the Hold key to hold the current call for a while, then push Hold key again to
keep talking.
3. 3-way conference: If you want to make 3-way conference call, you can make a phone call to the first
phone number. After the call is established, push the Flash button then you can hear the Dial tone, then
make a phone call to the second phone number. When the second call is established, press the Flash
button again.

English
Supplement: Using FWD Free SIP Service
Note: OvisLink Corp. is not affiliated with FWD service. The ATA also
works with majority of other SIP proxy services. The following
instructions are for your own information only.
1. Apply a FWD account at http://account2.freeworlddialup.com/index.php?section_id=94
2. As shown below, fill in your personal information (First Name / Last Name / email …), then click “Next”
until all steps are finished.
Note: Please make sure that your email address is correct in order for you to receive the account
support Information.
Here is the Quick Start Guide: http://www.freeworlddialup.com/help/?p=userguides
3. After you have registered with the FWD, you will see the following confirmation message:
EndUser Registeration:
Finalize Registeration
Congratulations airlive, you are registered with FWD Number: 8**321
Please fill in your profile here
Sign UP
9
English
V
oIP-111A / 120
A

10
V
oIP-111A / 120
A
English
English

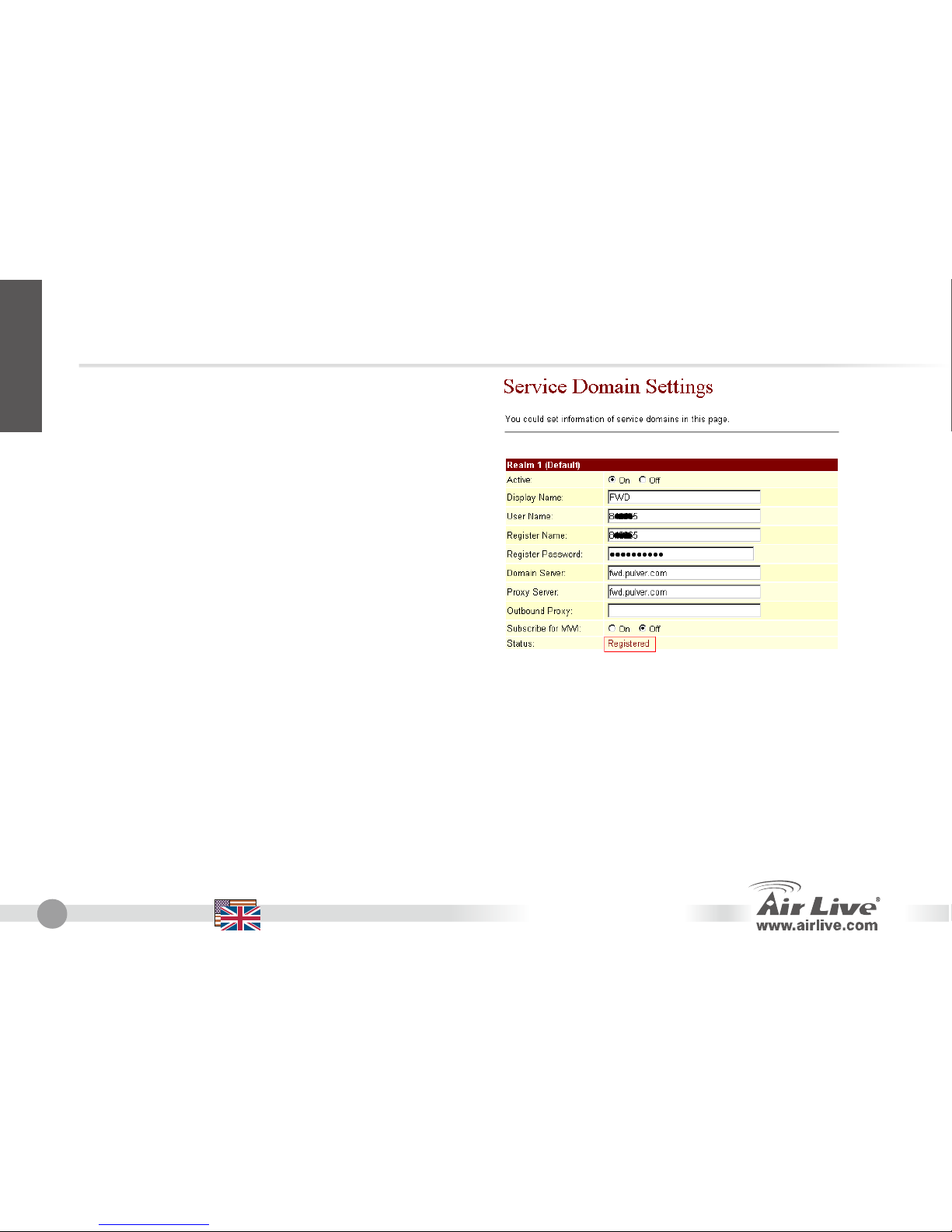

4. Go to ATA’s service domain setting.
Input the account and related
information in this page. After
completing all the settings, the Status
field will show Registered — then you
can make a call directly. (example:
613# for echo test)
Note: if the ATA is working behind
NAT, please enable the STUN setting.

FCC Standard - upozornění
Toto zařízení bylo testováno a vyhovuje předpisům třídy B pro digitální zařízení, na základěodstavce 15, FCC
pravidel. Tyto limity jsou vytvořeny po poskytování účinné ochrany před škodlivými vlivy zařízení pracující
v komerční sféře. Toto zařízení vyzařuje radiové vlny a pokud není instalováno a používáno v souladu s touto
uživatelskou příručkou, tak může vykazovat rušení okolní radiové komunikace. Provoz tohoto zařízení
v osídlených oblastech bude pravděpodobněpříčinou nežádoucího rušení. V tomto případěby měl uživatel
přijmout opatření, která povedou ke korekci rušení.
Česky
CE Marking - upozornění
Toto zařízení odpovídá tříděB. V domácím prostředí může způsobovat radiové rušení. V tomto případěby měl
uživatel přijmout odpovídající opatření. Společnost OvisLink Corp. takto deklaruje, že AirLive VoIP-111A / 120A
splňuje základní pravidla norem 99/05/CE, a je proto odpovědná za správnost všech údajů:
OvisLink Corp.
5F, No.6 Lane 130,
Min-Chuan Rd, Hsin-Tien City,
Taipei, Taiwan
TEL: [phone]
Záruka
Tento produkt byl podrobený rozličným kontrolám kvality k zajištění všech funkcí.
11
V
oIP-111A / 120
A
Česky
Tento produkt podléhá dvouleté záruce v krajinách Evropské Unie. V ostatních krajinách je záruční doba
stanovena na jeden rok. V případěvýrobních závad nebo nefunkčnosti bude zařízení opraveno společností
OvisLink Corp. Prosím kontaktujte svého dodavatele, který vám sdělí detailní informace. Záruka nebude uznána
pokud dojde k poškození zařízení vlivem nestandardního užívání, např.: fyzické poničení následkem pádu,
nesprávná manipulace, neautorizované zásahy, provoz v extremních podmínkách atd.

12
Základní informace
Základní nastavení:
Uživatelské jméno: airlive
IP adresa: 192.168.100.1
Maska sítě: 255.255.255.0
Heslo: airlive
V
oIP-111A / 120
A
Česky
Česky
Indikátor LED
Indikátor
y
LED
Stav Stav
Power Svítí Zařízení je připojeno k
napájení
Svítí PSTN je používánoPSTN (VoIP-111A)
Nesvítí PSTN není používáno
Bliká Telefon je používánPhone (VoIP-120A)
Svítí Telefon není používán
Svítí LAN port je připojenLAN
10/100M Nesvítí LAN port není připojen
Svítí WAN port je připojenWAN
10/100M Nesvítí WAN port není připojen

Hardwarová instalace
1. Nastavení připojení LAN: Připojte síťový LAN
kabel do síťového portu vašeho počítače.
2. Nastavení připojení WAN: Připojte síťový LAN
kabel WAN portu zařízení do příslušného portu
vašeho xDSL/kabelového modemu.
3. Nastavení připojení Phone/PSTN: Připojte
RJ-11 kabel z portu Phone do vašeho analogového
telefonu nebo PSTN linky.
Česky
Nastavení zařízení přes internetový prohlížeč
1. Ujistěte se, že má vaše síťová karta nastaven mód DHCP klienta.
2. Připojte zařízení k napájení a k LAN portu počítače
3. Otevřete váš internetový prohlížeča zadejte IP adresu “http://192.168.100.1”:
13
V
oIP-111A / 120
A
Česky

14
Přihlášení do administračního rozhraní
1. Zadejte uživatelské jméno a heslo do příslušných polí. Základní uživatelské jméno je „airlive“ a heslo
„airlive“.
2. Klikněte na tlačítko „Login“
Česky
3. I Pokud provedete v administračním rozhraní změny, tak klikněte na tlačítko „Submit“. Po dokončení celé
konfigurace klikněte na tlačítko „Save“ a restartujte tlačítkem „Reboot“.
Základní IP adresa je http://192.168.100.1
V
oIP-111A / 120
A
Česky

Systémové informace
Po přihlášení do administračního rozhraní se
zobrazí aktuální systémové informace o stavu
zařízení.
Nastavení WAN a LAN
Česky
1. Základní mód WAN portu je DHCP
Client (DHCP klient).
15
2. I Pokud změníte nastavení WAN portu
na pevnou IP adresu nebo na mód
PPPoE, tak se ujistěte, že máte správně
nastaveny všechny potřebné parametry.
3. Základní IP adresa je 192.168.100.1,
maska sítě255.255.255.0, DHCP
server je zapnutý.
V
oIP-111A / 120
A
Česky

16
SIP Nastavení Service Domain
Pro správnou funkci Service Domain je nutné
založit účet a doplnit související informace v této
stránce. Informujte se prosím u vašeho
poskytovatele datových a hlasových služeb.
Můžete založit najednou až tři SIP účty pro obsluhu
telefonních hovorů.
Po dokončení nastavení si můžete prohlédnout
stav registrace účtů, pokud se zobrazí
„Registered“, tak můžete uskutečnit volání přímo.
Pro uložení změn klikněte na tlačítko Submit a
Save Change v levé menu.
SIP Nastavení kodeků
V
oIP-111A / 120
A
Česky
Česky
Můžete si nastavit prioritu kodeků, délku packetu a
funkce VAD. Možnost těchto nastavení však musí
podporovat váš ISTP (poskytovatel datových a
hlasových služeb). Provedené změny uložíte kliknutím
na tlačítka Submit a Save Change v levém menu.

NAT Nastavení Trans-STUN
Můžete si nastavit zapnutí / vypnutí STUN a adresu
SUN severu. Tato funkce umožňuje zařízení pracovat
za NATem. Pokud chcete toto nastavení změnit, tak si
prosím vyžádejte informace do vašeho ISTP.
Provedené změny uložíte kliknutím na tlačítka Submit a
Save Change v levém menu.
17
V
oIP-111A / 120
A
Česky
Česky
Jak uskutečnit telefonní hovor
Pokud je zařízení nakonfigurováno, tak můžete začít telefonovat vašim přátelům v síti vašeho poskytovatele.
Pokud chcete uskutečnit hovor, tak navolte telefonní číslo a stiskněte tlačítko „#“ pro zahájení vytáčení.
Zařízení poskytuje následující funkce:
1. Hovor na lince: Pokud přichází nový hovor, když právěvoláte, tak můžete stiskem tlačítka Flash,
přepnout na nový hovor nebo přepínat mezi dvěma hovory.
2. Přidržení hovoru: Stiskem tlačítka Hold můžete přidržet aktuální hovor, který tím přerušíte a potom
opětovným stiskem v hovoru pokračovat.
3. Konferenční hovor: Pokud chcete volat s více účastníky najednou, tak využijte možnosti
konferenčních hovorů. Po zahájení jednoho hovoru stiskněte tlačítko Flash, uslyšíte oznamovací tón a
můžete zahájit další hovor, když je hovor navázán stiskněte opět tlačítko Flash a zahájíte konferenční
hovor.

18
Doplněk: Možnost využití volné FWD
1. Založte si FWD účet http://account2.freeworlddialup.com/index.php?section_id=94
2. Jak je ukázáno níže,vyplňte svoje osobní údaje (jméno, příjmení, email…) a stiskem tlačítka
„Next“ pokračujte.
Zkontrolujte zda je zadaná emailová adresa je korektní, protože vám na ní budou zaslány přístupové
údaje.
Zde je krátký průvodce http://www.freeworlddialup.com/help/?p=userguides
3. Po dokončení registrace účtu FWD uvidíte následující potvrzovací zprávu:
Poznámka: Společnost Ovislink Corp., neodpovídá za funkčnost služby FWD,
ale naše zařízení spolupracuje s většinou SIP proxy serverů.
Následující informace jsou pouze pro vaše vlastní využití.
Sign UP
EndUser Registeration:
Finalize Registeration
Congratulations airlive, you are registered with FWD Number: 8**321
Please fill in your profile here
Česk
y
V
oIP-111A / 120
A
Česky
