SERVICE MANUAL

DATA

BASIC CD MECHANISM : DA11T3C

COMPACT DISC STEREO

RADIO RECEIVER

FR-CD1500

S/M Code No. 09-006-346-7T1

U(S)

SIMPLE

• Replace this Service Manual with ”Revision Publishing” when it is issued.

ELECTRICAL MAIN PARTS LIST - 1

NOTE: The characters in the suffix column indicate the part usage.

U<S> ...................XX..................................A...................

REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

C 312 87-018-132-010 CAP CER CYL SS 2200P AB..................

C 317 87-018-132-010 CAP CER CYL SS 2200P AB..................

C 313 87-018-212-010 CAP,TC U 0.022-50F AB..................

C 301 87-010-029-080 CAP,E 1-50 BK AB..................

C 302 87-010-029-080 CAP,E 1-50 BK AB..................

C 311 87-010-029-080 CAP,E 1-50 BK AB..................

C 314 87-010-911-080 CAP,E 10-50 ASF AB..................

C 305 87-010-263-080 CAP, ELECT 100-10V AB..................

C 310 87-010-263-080 CAP, ELECT 100-10V AB..................

C 303 87-010-140-080 C-CAP,S 470P AB..................

C 304 87-010-140-080 C-CAP,S 470P AB..................

C 307 87-010-221-080 CAP, ELECT 470-10V AB..................

C 308 87-010-221-080 CAP, ELECT 470-10V AB..................

Q 302 89-318-155-080 TR,2SC1815 (0.4W) AB..................

Q 301 87-026-215-080 TR,DTC114YS AB..................

Q 304 87-026-215-080 TR,DTC114YS AB..................

IC 202 8A-RU2-603-010 IC,TDA2822M AB..................

D 301 87-070-345-080 DIODE,IN4148 AB..................

D 302 87-070-345-080 DIODE,IN4148 AB..................

L 301 87-003-152-080 COIL, 100UH AB..................

L 302 87-003-152-080 COIL, 100UH AB..................

J 1 87-A60-420-010 JACK,3.5 ST (MSC) AB..................

VR 2 8A-RU2-630-010 SFR,100K EVND8AV06P AB..................

VR 1 8A-RU2-631-010 SFR, KVSF637AB AB..................

C 2 87-018-209-010 CAP 0.1 AB..................

C 4 87-018-209-010 CAP 0.1 AB..................

C 22 87-018-209-010 CAP 0.1 AB..................

C 23 87-018-209-010 CAP 0.1 AB..................

C 28 87-018-209-010 CAP 0.1 AB..................

C 35 87-018-209-010 CAP 0.1 AB..................

C 36 87-018-209-010 CAP 0.1 AB..................

C 39 87-018-209-010 CAP 0.1 AB..................

C 41 87-018-209-010 CAP 0.1 AB..................

C 47 87-018-209-010 CAP 0.1 AB..................

C 63 87-018-209-010 CAP 0.1 AB..................

C 66 87-018-209-010 CAP 0.1 AB..................

C 69 87-018-209-010 CAP 0.1 AB..................

C 15 87-018-109-010 CAP,TC-U 22P-50 SL AB..................

C 26 87-018-212-010 CAP,TC U 0.022-50F AB..................

C 1 87-018-127-010 CELA SOL 470P AB..................

C 21 87-018-133-010 CAP, CERA-SOL SS 4700P AB..................

C 3 87-018-208-010 CAP,TC-U 0.047-50 F AB..................

C 17 87-018-208-010 CAP,TC-U 0.047-50 F AB..................

C 30 87-018-208-010 CAP,TC-U 0.047-50 F AB..................

C 32 87-018-208-010 CAP,TC-U 0.047-50 F AB..................

C 18 87-018-119-010 CAP, CERA-SOL SS 100P AB..................

C 52 87-018-119-010 CAP, CERA-SOL SS 100P AB..................

C 53 87-018-119-010 CAP, CERA-SOL SS 100P AB..................

C 59 87-018-119-010 CAP, CERA-SOL SS 100P AB..................

C 60 87-018-119-010 CAP, CERA-SOL SS 100P AB..................

C 13 87-018-177-010 CAP,TC U 24P-50 J UJ UP050 AB..................

C 19 87-018-177-010 CAP,TC U 24P-50 J UJ UP050 AB..................

C 57 87-018-178-010 CAP,TC U 27P-50 J UJ UP050 AB..................

C 58 87-018-178-010 CAP,TC U 27P-50 J UJ UP050 AB..................

C 8 87-018-141-010 CAP,TC-U 3.3P-50 CH AB..................

C 9 87-010-029-080 CAP,E 1-50 BK AB..................

C 55 87-010-404-010 CONDENSER 4.7-50 AB..................

C 56 87-010-404-010 CONDENSER 4.7-50 AB..................

C 12 87-010-911-080 CAP,E 10-50 ASF AB..................

C 20 87-010-911-080 CAP,E 10-50 ASF AB..................

C 37 87-010-911-080 CAP,E 10-50 ASF AB..................

C 68 87-010-911-080 CAP,E 10-50 ASF AB..................

C 34 87-010-045-080 CAP,E 100-25 105 AB..................

C 43 87-010-045-080 CAP,E 100-25 105 AB..................

C 45 87-010-045-080 CAP,E 100-25 105 AB..................

C 51 87-010-045-080 CAP,E 100-25 105 AB..................

C 54 87-010-045-080 CAP,E 100-25 105 AB..................

C 61 87-010-045-080 CAP,E 100-25 105 AB..................

C 62 87-010-045-080 CAP,E 100-25 105 AB..................

C 65 87-010-045-080 CAP,E 100-25 105 AB..................

C 42 87-010-237-080 CAP, ELECT 1000-16V AB..................

C 27 87-010-038-080 CAP,E 22-25 105 AB..................

C 46 87-010-101-080 CAP, ELECT 220-16 AB..................

C 48 87-010-101-080 CAP, ELECT 220-16 AB..................

C 16 87-010-380-080 CAP, ELECT 47-16V AB..................

C 29 87-010-380-080 CAP, ELECT 47-16V AB..................

C 31 87-010-380-080 CAP, ELECT 47-16V AB..................

C 38 87-010-380-080 CAP, ELECT 47-16V AB..................

Q 2 8A-RU2-602-010 TR,3DA8050 AB..................

Q 1 8A-RU2-604-010 TR,3CA8550 AB..................

IC 4 87-A20-754-010 IC,BA4558N-DX AB..................

IC 2 8A-RU2-605-010 IC,TA2065F AB..................

IC 3 87-A20-157-010 IC,TA2092N AB..................

D 1 87-A40-358-080 ZENER,1N5232B AB..................

L 1 87-003-152-080 COIL, 100UH AB..................

X 1 8A-RU2-632-010 FLTR,16.93M RESONATOR AB..................

ELECTRICAL MAIN PARTS LIST - 2

SW 1 8A-RU2-633-010 SW,LEAF-SW AB..................

L 2 8A-RU2-634-010 COIL,CORE100MHZ AB..................

CF 201 8A-RU2-635-010 FLTR,CFSFU455B AB..................

C 204 87-018-109-010 CAP,TC-U 22P-50 SL AB..................

C 216 87-018-211-080 CAP, CER 0.01-50 AB..................

C 210 87-018-111-010 CAP TC SS 27P AB..................

C 212 87-018-111-010 CAP TC SS 27P AB..................

C 211 87-018-113-010 CAP CERA 33P AB..................

C 205 87-A11-138-080 CAP,TC U 0.033-50 K B AB..................

C 214 87-A11-138-080 CAP,TC U 0.033-50 K B AB..................

C 601 87-018-144-010 CAP,TC U 5.6P-50 K CH UP050 AB..................

C 602 87-018-129-010 CAP,TC-U 680P-50 B AB..................

C 204 87-018-139-010 CAP,TC-U 1P-50 CH AB..................

C 203 87-018-109-010 CAP,TC-U 22P-50 SL AB..................

C 206 87-018-141-010 CAP,TC-U 3.3P-50 CH AB..................

C 201 87-014-037-010 PP CAPACITOR, 150P AB..................

C 207 87-010-028-080 CAP,E 0.47-50 BK AB..................

C 208 87-010-029-080 CAP,E 1-50 BK AB..................

C 213 87-010-064-080 CAP,E 100-10 AB..................

C 215 87-010-038-080 CAP,E 22-25 105 AB..................

Q 201 87-026-215-080 TR,DTC114YS AB..................

Q 202 87-026-215-080 TR,DTC114YS AB..................

Q 203 87-026-215-080 TR,DTC114YS AB..................

Q 601 89-501-615-080 FET,2SK161(GR)TPE4 AB..................

IC 201 87-A21-271-010 IC,TA2111N AB..................

D 201 87-070-345-080 DIODE,IN4148 AB..................

D 202 87-070-345-080 DIODE,IN4148 AB..................

T 201 8A-RU2-607-010 IFT,4A224R AB..................

T 202 8A-RU2-608-010 IFT,1A621R AB..................

PVC 1 8A-RU2-609-010 VARI-CAP,FA2213 AB..................

L 203 8A-RU2-610-010 COIL,AM COIL AB..................

L 201 8A-RU2-611-010 COIL,FM COIL3T AB..................

L 202 8A-RU2-612-010 COIL,FM COIL4T AB..................

L 204 8A-RU2-613-010 COIL,FM COIL4T 5MM AB..................

CF 202 87-PC4-617-010 FLTR,SFE10.7MA5 AB..................

CF 203 87-PC4-617-010 FLTR,SFE10.7MA5 AB..................

SW 202 8A-RU2-614-010 SW,SL-SW 2P4T AB..................

SW 201 8A-RU2-615-010 SW,SL-SW SK43D01G6 AB..................

ANT 1 8A-RU2-616-010 ANT,BAR-ANT AB..................

CN 1 8A-RU2-638-010 CABLE,16PIN92MM AB..................

CN 1 8A-RU2-639-010 SOCKET,16P 1MM AB..................

CN 107 8A-RU2-640-010 CABLE,2PIN153MM AB..................

CN 105 8A-RU2-641-010 CABLE,4PIN93MM AB..................

CN 102 8A-RU2-642-010 CABLE,4PIN143MM AB..................

CN 305 8A-RU2-643-010 CABLE,5PIN83MM AB..................

CN 106 8A-RU2-644-010 CABLE,5PIN123MM AB..................

CN 104 8A-RU2-645-010 CABLE,8PIN128MM AB..................

CN 101 8A-RU2-646-010 CABLE,9PIN143MM AB..................

CN 103 8A-RU2-647-010 CABLE,10PIN173MM AB..................

CN 2 8A-RU2-648-010 CABLE,30PIN3.5 AB..................

CN 304 8A-RU2-653-010 SOCKET,2P AB..................

CN 306 8A-RU2-654-010 SOCKET,4P AB..................

CN 108 8A-RU2-655-010 SOCKET,6P AB..................

C 401 87-018-134-010 CERA-SOL SS0.01 AB..................

C 402 87-018-134-010 CERA-SOL SS0.01 AB..................

C 403 87-018-134-010 CERA-SOL SS0.01 AB..................

C 404 87-018-134-010 CERA-SOL SS0.01 AB..................

C 405 87-018-134-010 CERA-SOL SS0.01 AB..................

C 406 87-018-134-010 CERA-SOL SS0.01 AB..................

C 411 87-018-121-010 CAP, CER 150P-50V AB..................

C 407 87-010-045-080 CAP,E 100-25 105 AB..................

C 414 87-010-045-080 CAP,E 100-25 105 AB..................

C 415 87-010-045-080 CAP,E 100-25 105 AB..................

C 413 87-010-237-080 CAP, ELECT 1000-16V AB..................

C 412 87-010-050-080 CAP,E 470-25 M 105 KM AB..................

Q 404 87-A30-167-010 TR,2SB1566E AB..................

Q 401 8A-RU2-602-010 TR,3DA8050 AB..................

Q 403 8A-RU2-604-010 TR,3CA8550 AB..................

Q 402 89-318-155-080 TR,2SC1815 (0.4W) AB..................

Q 405 89-318-155-080 TR,2SC1815 (0.4W) AB..................

D 414 87-070-345-080 DIODE,IN4148 AB..................

D 404 8A-RU2-617-010 ZENER,DIODE 2.2V AB..................

D 401 8A-RU2-619-010 ZENER,BZX55C3V3 AB..................

D 402 87-A40-358-080 ZENER,1N5232B AB..................

D 403 8A-RU2-620-010 ZENER,BZX55C6V8 AB..................

D 405 8A-RU2-620-010 ZENER,BZX55C6V8 AB..................

D 401 8A-RU2-621-010 DIODE,J05 AB..................

D 402 8A-RU2-621-010 DIODE,J05 AB..................

D 403 8A-RU2-621-010 DIODE,J05 AB..................

D 404 8A-RU2-621-010 DIODE,J05 AB..................

D 405 87-A40-398-080 DIODE,1N4001 AB..................

D 406 87-A40-398-080 DIODE,1N4001 AB..................

SW 1 8A-RU2-623-010 SW,TACT 5MM AB..................

SW 2 8A-RU2-623-010 SW,TACT 5MM AB..................

SW 3 8A-RU2-623-010 SW,TACT 5MM AB..................

SW 4 8A-RU2-623-010 SW,TACT 5MM AB..................

SW 5 8A-RU2-623-010 SW,TACT 5MM AB..................

SW 6 8A-RU2-623-010 SW,TACT 5MM AB..................

SW 7 8A-RU2-623-010 SW,TACT 5MM AB..................

SW 8 8A-RU2-623-010 SW,TACT 5MM AB..................

SW 9 8A-RU2-623-010 SW,TACT 5MM AB..................

D 109 87-070-345-080 DIODE,IN4148 AB..................

D 1 8A-RU2-624-010 LED,DISPLAY AB..................

ELECTRICAL MAIN PARTS LIST - 3

C 114 87-018-214-080 CAP TC U 0.1-50F AB..................

C 115 87-018-214-080 CAP TC U 0.1-50F AB..................

C 118 87-018-205-010 CAP,TC-U 0.022-25 F AB..................

C 119 87-018-205-010 CAP,TC-U 0.022-25 F AB..................

Q 104 89-318-155-080 TR,2SC1815 (0.4W) AB..................

Q 105 89-318-155-080 TR,2SC1815 (0.4W) AB..................

IC 102 87-002-379-080 IC,TC74HC373AF AB..................

IC 103 87-002-379-080 IC,TC74HC373AF AB..................

D 104 87-070-345-080 DIODE,IN4148 AB..................

D 110 87-070-345-080 DIODE,IN4148 AB..................

D 111 87-070-345-080 DIODE,IN4148 AB..................

D 407 87-070-345-080 DIODE,IN4148 AB..................

D 411 87-070-345-080 DIODE,IN4148 AB..................

D 412 87-070-345-080 DIODE,IN4148 AB..................

D 413 87-070-345-080 DIODE,IN4148 AB..................

C 117 87-018-209-010 CAP 0.1 AB..................

C 121 87-018-209-010 CAP 0.1 AB..................

C 113 87-018-205-010 CAP,TC-U 0.022-25 F AB..................

C 120 87-018-107-010 CAP CERA 18P AB..................

C 105 87-018-113-010 CAP CERA 33P AB..................

C 106 87-018-113-010 CAP CERA 33P AB..................

C 102 87-018-109-010 CAP,TC-U 22P-50 SL AB..................

C 103 87-018-109-010 CAP,TC-U 22P-50 SL AB..................

C 116 87-010-026-080 CAP,E 0.1-50 AB..................

C 104 87-010-911-080 CAP,E 10-50 ASF AB..................

C 112 87-010-231-080 CPA,E 220-10 KS AB..................

X 101 87-A70-170-010 VIB,XTAL 32.768KHZ AB..................

IC 101 8A-RU2-626-010 IC,TMP47C800R AB..................

D 101 87-070-345-080 DIODE,IN4148 AB..................

D 103 87-070-345-080 DIODE,IN4148 AB..................

D 101 8A-RU2-627-010 ZENER,05AZ4.7 AB..................

D 102 87-A40-398-080 DIODE,1N4001 AB..................

L 404 8A-RU2-628-010 COIL,18.1UH2T AB..................

X 102 8A-RU2-629-010 FLTR,RESONATOR AB..................

M8-ZZK-E90-070 DA11T3C AB..................

SP 1 8A-RU2-662-010 SPKR, F66RZ3201 AB..................

SP 2 8A-RU2-662-010 SPKR, F66RZ3201 AB..................

T 1 8A-RU2-663-010 TRANS, 120/10 AB..................

J 1 8A-RU2-664-010 AC CORD, SPT-2 AB..................

M8-ZZK-E90-070 DA11T3C AB..................

8Z-CDB-169-010 PANEL,CD SANYO AB..................

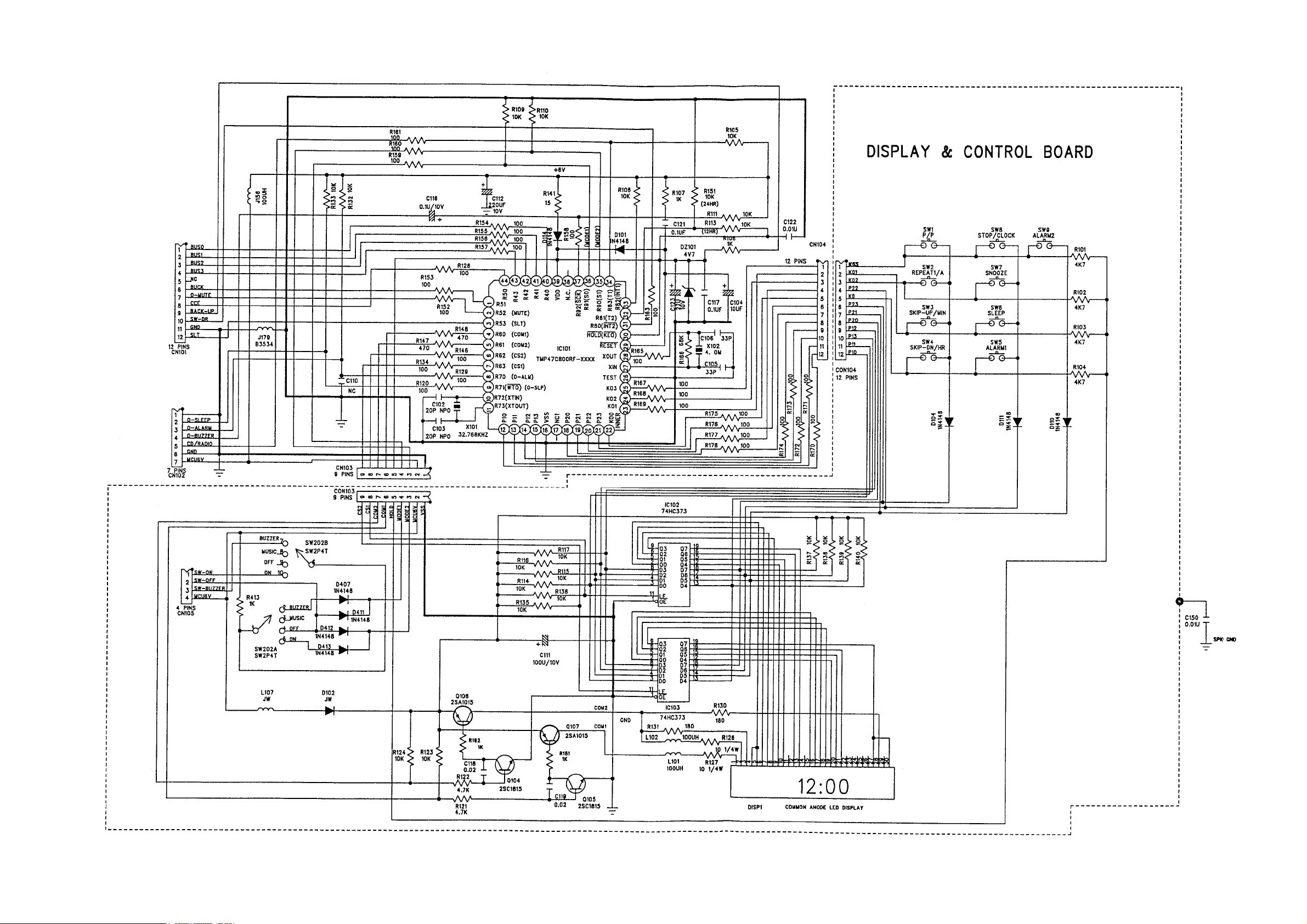

SCHEMATIC DIAGRAM-1

SCHEMATIC DIAGRAM-2

SCHEMATIC DIAGRAM-3

MECHANICAL PARTS LIST - 1

NOTE: The characters in the suffix column indicate the part usage.

U<S> ...................XX..................................A...................

REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

M8-ZZK-E90-070 DA11T3C AB..................

8Z-CDB-169-010 PANEL,CD SANYO AB..................

* 0001 8A-RU2-001-010 CABI,FRONT S AB..................

8A-RU2-002-010 FRAME,SPEAKER S AB..................

8A-RU2-003-010 CHAS,CD AB..................

8A-RU2-004-010 GRILLE,SPEAKER S AB..................

8A-RU2-005-010 LID,CD S AB..................

8A-RU2-006-010 BTN,SNOOZE S AB..................

8A-RU2-007-010 BTN,FF/REW S AB..................

8A-RU2-008-010 BTN,PLAY/STOP S AB..................

8A-RU2-009-010 BTN,CLOCK S AB..................

8A-RU2-010-010 KNOB,RTRY VOL S AB..................

8A-RU2-011-010 KNOB,RTRY TUN S AB..................

8A-RU2-012-010 KNOB,SL BAND/CD S AB..................

8A-RU2-013-010 KNOB,SL POW/ALARM S AB..................

8A-RU2-014-010 WINDOW,LED AB..................

8A-RU2-015-010 WINDOW,TUN AB..................

8A-RU2-016-010 POINTER,DIAL AB..................

8A-RU2-017-010 CABI,REAR S AB..................

8A-RU2-018-010 LID,BATT S AB..................

8A-RU2-020-010 HLDR,CD CHUCK AB..................

8A-RU2-021-010 BASE,CD CHUCK AB..................

8A-RU2-022-010 RING,CD CHUCK AB..................

8A-RU2-023-010 PLATE,CD CHUCK AB..................

8A-RU2-024-010 FOOT,RUBBER AB..................

8A-RU2-025-010 MAGNET, AB..................

8A-RU2-201-010 HLDR,TUN AB..................

8A-RU2-202-010 HLDR,LED AB..................

8A-RU2-203-010 HLDR,BRKT-ANT AB..................

8A-RU2-204-010 CORD,WASHER AB..................

8A-RU2-205-010 GEAR,TUN AB..................

8A-RU2-206-010 HLDR,BAR-ANT AB..................

8A-RU2-207-010 HLDR,L AB..................

8A-RU2-208-010 SPR,CD DOOR AB..................

8A-RU2-209-010 HLDR,PCB AB..................

8A-RU2-211-010 CLIP,SPEAKER AB..................

ACCESSORIES LIST

NOTE: The characters in the suffix column indicate the part usage.

U<S> ...................XX..................................A...................

REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

8A-RU2-901-010 IB,U(3L)C AB..................

2-11, IKENOHATA 1-CHOME, TAITO-KU, TOKYO 110-8710, JAPAN TEL:03 (3827) 3111

931196 Printed in Singapore

Other manuals for FR-CD1500

Table of contents

Popular Car Receiver manuals by other brands

Blaupunkt

Blaupunkt ACD 2900 user guide

Sony

Sony MEX-BT4100P operating instructions

JVC

JVC KD-G110 Service manual

Kenwood

Kenwood DPX-410 instruction manual

Sony

Sony XR-4750RDS operating instructions

Blaupunkt

Blaupunkt RPD 555 user guide

Kenwood

Kenwood KDC-W241AY Service manual

Sony

Sony DSX-A50BT operating instructions

Pioneer

Pioneer KEH-2376ZFA Service manual

Alpine

Alpine iLX-007 owner's manual

KAP Trader

KAP Trader AUDI 4G HIGHEND instruction manual

Next Technology

Next Technology idMEDIA 8 user manual

Panasonic

Panasonic CQ-DFX572N Service manual

JVC

JVC KW-M450BT instruction manual

Naxa

Naxa NCA-671 instruction manual

Kenwood

Kenwood KRC-V791 instruction manual

Clarion

Clarion CZ100E Owner's manual & installation manual

Sony

Sony CDX-RA550 operating instructions

Aiwa FR-CD1500 User manual

Popular Car Receiver manuals by other brands
