SERVICE MANUAL
DATA
BASIC TAPE MECHANISM : CDS-801AW1
STEREO CAR
CASSETTE RECEIVER
CT-FX5300M
S/M Code No. 09-003-342-7N1
YL

2
SPECIFICATIONS
RADIO SECTION
(FM)
Frequency Range: 87.5 MHz–108 MHz
(100-kHz steps)
87.5 MHz–108 MHz [Except YV]
65 MHz–74 MHz [YV]
(50-kHz steps)
Usable Sensitivity: 12.7 dBf
50 dB Quieting Sensitivity: 17.2 dBf
IF Rejection: 80 dB
Frequency Response: 30 Hz–15,000 Hz
S/N Ratio: 63 dB
Stereo Separation: 35 dB at 1 kHz
Alternate Channel Selectivity: 70 dB
Capture Ratio: 3 dB
(AM(MW)) [Except YZ]
Frequency Range: 530 kHz–1,710 kHz
(10-kHz steps)
531 kHz–1,602 kHz
(9-kHz steps)
Usable Sensitivity: 30 µV (30 dB)
(MW) [YZ]
Frequency Range: 531 kHz–1,620 kHz
(9-kHz steps)
Usable Sensitivity: 30 µV (30 dB)
(LW) [YZ]
Frequency Range: 144 kHz–288 kHz
(1-kHz/9-kHz steps)
Usable Sensitivity: 30 µV (30 dB)
TAPE SECTION
Tape Speed: 4.8 cm/sec. (17/8ips)
S/N Ratio: 50 dB
Frequency Response: 40 Hz–14,000 Hz
Stereo Separation: 40 dB
FF/REW Time: 100 sec. (C-60)
AUDIO SECTION
Max. Power Output: 45 W x 4 channels
AUX IN input
Input sensitivity (load impedance)
AUX IN: 300 mV (10 kΩ)
GENERAL
Power-Supply Voltage: 14.4 V (11 to 16 V allowable),
DC, negative ground
Load Impedance: 4Ω
Tone Control: Bass ±10 dB at 100 Hz
Treble ±10 dB at 10 kHz
Preamp Output Voltage (load impedance):
2.2 V (10 kΩ)
Installation size: 182(W) x 53(H) x 155(D) mm
(71/4(W) x 21/8(H) x 61/8(D) inches)
STEERING-WHEEL-MOUNTED REMOTE CONTROL
UNIT
Dimensions: approx. 67 (W) x 26 (H) x 27 (D) mm
(23/4(W) x 11/16 (H) x 11/8(D) inches)
(excluding holder)
Weight: approx. 38 g (1.33 oz)
(including holder, battery)
• Design and specifications are subject to change without notice.
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
ACCESSORIES LIST
1 8A-KT9-904-010 IB,YH,Y(E CK CH A) 530M<C,D>
1 8A-KT9-903-010 IB,YL(3L) 5300M<E>
1 8A-KT9-901-010 IB,YU(3L) 530M<A>
1 8A-KT9-905-010 IB,YV(ER) 530M<B>
1 8A-KT8-901-010 IB,YZ(9L) FR530M<F>
2 8A-KT5-908-010 IB,INST,YH,Y (E CK CH A)-A<C,D>
2 8A-KT5-902-010 IB,INST,YU,YL (3L,P)<A,E>
2 8A-KT3-902-010 IB,INST,YZ (9L)-A<B,F>
3 R8-AZR-190-040 AZR-1 RCKCGNF
4 8Z-KT1-625-010 CONN ASSY,16P SOC016<A,C,D,E>
5 86-KT1-237-010 HLDR,REAR MTG
6 8Z-KT1-030-010 CASE,DFP -T
7 88-KC4-057-010 BELT, HRC
8 88-KC4-053-010 HLDR,BELT HRC
9 88-KC4-257-010 KEY,HEXAGON WRENCH
10 8Z-KT1-232-010 KEY,REMOVE -T
11 87-B10-141-010 NUT,5 TYPE-2
12 8Z-KT1-251-010 S-SCREW,5*6 TH+ TAPPING ST
13 88-KC4-255-010 S-SCREW,HEX-SOC+3-3.5 BLK
14 88-KT1-247-010 S-SCREW,HEXAGON
15 88-KT1-250-010 S-SCREW,THIN HEAD+2.6-4 BLK
16 87-B10-143-010 UT1+5-15 W/O SLOT
17 87-B10-144-010 W,5.2-10-0.5
18 87-B10-145-010 W-SPR,5.3-8.5-1.5
TYPE MODEL NAME SUFFIX
A CT-FX530M YU
B CT-FX530M YV
C CT-FX530M YH
D CT-FX530M YJ
E CT-FX5300M YL
F CT-FR530M YZ

3
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
ELECTRICAL MAIN PARTS LIST
IC
8Z-KT1-622-010 C-IC,LC75374E
87-A21-562-010 IC,LA4743B
87-A21-530-030 C-IC,UPD178018AGF<F>
87-002-394-010 IC,LB1641
88-KT1-608-010 C-IC,LC75854W
87-A90-951-010 RCR UNIT,SBX1971-52
88-KT1-607-080 C-IC,SAA6579T<F>
87-A21-538-010 IC,KIA2025P
87-A21-649-030 C-IC,UPD178006AGC-539-3B9<EXCEPT F>
TRANSISTOR
89-423-953-010 TR,2SD2395F
87-A30-468-040 C-TR,KRC102S-RTK
87-026-576-080 C-TR,DTC343TK
87-A30-063-080 C-TR,KRA104S
87-A30-470-040 C-TR,KTC3875SY-RTK
87-A30-471-040 C-TR,KTA1504SY-RTK
87-A30-295-010 TR,KRA226M
87-A30-469-040 C-TR,KRC111S-RTK
87-A30-472-040 C-TR,KRA226S-RTK
87-A30-467-040 C-TR,KRA111S-RTK
8Z-KTH-627-080 TR,KTA1273Y
87-A30-476-010 TR,KTA1046Y
8Z-KTH-626-080 TR,KTC3203Y
DIODE
87-020-465-080 DIODE,1SS133 (110MA)
87-A40-350-080 ZENER,MTZJ 4.7C
87-A40-504-040 C-DIODE,KDS184
87-017-932-080 ZENER,MTZJ6.2B
87-A40-830-040 DIODE,KDS226-RTK
87-A40-250-080 C-DIODE,DAN217
87-A40-509-080 ZENER,MTZJ6.8C
87-001-783-080 DIODE,1N4002
87-020-590-080 ZENER,02CZ10Y
87-070-022-010 DIODE,IN5402 (RECT)
87-020-585-080 CHIP-ZENER,02CZ6.2Y
87-A40-624-080 ZENER,MTZJ10A
87-017-931-080 ZENER,MTZJ5.6B
87-A40-620-080 ZENER,MTZJ6.2A
87-A40-829-040 DIODE,KDS196-RTK
87-A40-835-080 C-ZENER,Z02W5.1VX-RTK
87-A40-869-080 C-ZENER,02CZ11X<EXCEPT F>
87-A40-834-080 C-ZENER,Z02W9.1VY-RTK<F>
MAIN C.B
C101 87-010-322-080 C-CAP,S 100P-50 CH
C102 87-010-197-080 CAP, CHIP 0.01 DM
C103 87-010-184-080 C-CAP,S 1000P
C104 87-010-186-080 CAP,CHIP 4700P
C105 87-010-490-040 CAP, ELECT 0.1-50
C106 87-010-198-080 CAP, CHIP 0.022
C107 87-010-553-040 CAP,E 47-16 GAS
C108 87-010-196-080 CHIP CAPACITOR,0.1-25
C109 87-010-553-040 CAP,E 47-16 GAS
C110 87-010-992-080 C-CAP,S 0.047-25 B
C111 87-010-213-080 C-CAP,S 0.015-50 B<EXCEPT A>
C111 87-010-198-080 CAP, CHIP 0.022<A>
C112 87-010-213-080 C-CAP,S 0.015-50 B<EXCEPT A>
C112 87-010-198-080 CAP, CHIP 0.022<A>
C113 87-010-992-080 C-CAP,S 0.047-25 B
C114 87-010-992-080 C-CAP,S 0.047-25 B
C115 87-010-197-080 CAP, CHIP 0.01 DM
C116 87-010-495-080 CAP,E2.2-50
C117 87-010-197-080 CAP, CHIP 0.01 DM
C118 87-010-197-080 CAP, CHIP 0.01 DM
C120 87-010-553-040 CAP,E 47-16 GAS
C121 87-010-196-080 CHIP CAPACITOR,0.1-25
C301 87-010-494-040 CAP,E 1-50 GAS
C302 87-010-494-040 CAP,E 1-50 GAS
C303 87-010-178-080 CHIP CAP 1000P
C304 87-010-178-080 CHIP CAP 1000P
C401 87-010-494-040 CAP,E 1-50 GAS
C402 87-010-494-040 CAP,E 1-50 GAS
C501 87-010-494-040 CAP,E 1-50 GAS
C502 87-010-494-040 CAP,E 1-50 GAS
C503 87-010-494-040 CAP,E 1-50 GAS
C504 87-010-494-040 CAP,E 1-50 GAS
C505 87-010-184-080 CHIP CAPACITOR 3300P(K)
C506 87-010-184-080 CHIP CAPACITOR 3300P(K)
C507 87-010-198-080 CAP, CHIP 0.022
C508 87-010-198-080 CAP, CHIP 0.022
C509 87-010-498-040 CAP,E 10-16 GAS
C510 87-010-498-040 CAP,E 10-16 GAS
C511 87-A11-177-080 C-CAP,S 0.15-16 K B
C512 87-A11-177-080 C-CAP,S 0.15-16 K B
C513 87-A11-177-080 C-CAP,S 0.15-16 K B
C514 87-A11-177-080 C-CAP,S 0.15-16 K B
C515 87-010-498-040 CAP,E 10-16 GAS
C516 87-010-498-040 CAP,E 10-16 GAS
C517 87-010-553-040 CAP,E 47-16 GAS
C518 87-010-498-040 CAP,E 10-16 GAS
C519 87-010-196-080 CHIP CAPACITOR,0.1-25
C520 87-010-494-040 CAP,E 1-50 GAS
C521 87-010-494-040 CAP,E 1-50 GAS
C522 87-010-494-040 CAP,E 1-50 GAS
C523 87-010-494-040 CAP,E 1-50 GAS
C524 87-010-552-040 CAP,E 22-16 GAS
C525 87-012-358-080 C-CAP,S 0.47-10 F Z
C526 87-012-358-080 C-CAP,S 0.47-10 F Z
C527 87-012-358-080 C-CAP,S 0.47-10 F Z
C528 87-010-196-080 CHIP CAPACITOR,0.1-25
C529 87-012-141-080 CHIP-CAPACITOR,0.22-16F
C530 87-012-141-080 CHIP-CAPACITOR,0.22-16F
C531 87-010-178-080 CHIP CAP 1000P
C601 87-A11-177-080 C-CAP,S 0.15-16 K B
C602 87-A11-177-080 C-CAP,S 0.15-16 K B
C603 87-A11-177-080 C-CAP,S 0.15-16 K B
C604 87-A11-177-080 C-CAP,S 0.15-16 K B
C605 87-010-180-080 C-CER 1500P
C606 87-010-180-080 C-CER 1500P
C607 87-010-180-080 C-CER 1500P
C608 87-010-180-080 C-CER 1500P
C609 87-010-491-040 CAP,E 0.22-50 GAS
C610 87-010-552-040 CAP,E 22-16 GAS
C611 87-010-196-080 CHIP CAPACITOR,0.1-25
C612 8Z-KT1-633-000 CAP,E 3300U-16 105 PW
C613 87-010-553-040 CAP,E 47-16 GAS
C614 87-010-196-080 CHIP CAPACITOR,0.1-25
C615 87-010-196-080 CHIP CAPACITOR,0.1-25
C616 87-010-196-080 CHIP CAPACITOR,0.1-25
C617 87-010-196-080 CHIP CAPACITOR,0.1-25
C626 87-018-209-080 CHIP CAPACITOR,0.1-50
C701 87-010-490-040 CAP, ELECT 0.1-50
C702 87-010-196-080 CHIP CAPACITOR,0.1-25
C703 87-010-314-080 C-CAP,S 22P-50V
C704 87-010-316-080 C-CAP,S 33P-50 CH
C705 87-010-196-080 CHIP CAPACITOR,0.1-25
C706 87-010-198-080 CAP, CHIP 0.022
C707 87-010-555-040 CAP,E 100-10 GAS
C708 87-010-322-080 C-CAP,S 100P-50 CH
C709 87-010-322-080 C-CAP,S 100P-50 CH
C710 87-010-178-080 CHIP CAP 1000P
C712 87-016-039-090 CAP,DL 0.022F-5.5 Z 70 FM
C713 87-010-197-080 CAP, CHIP 0.01 DM
C714 87-010-197-080 CAP, CHIP 0.01 DM

4
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
C801 87-010-182-080 C-CAP,S 2200P-50 B
C802 87-010-182-080 C-CAP,S 2200P-50 B
C803 87-010-196-080 CHIP CAPACITOR,0.1-25
C804 87-010-552-040 CAP,E 22-16 GAS
C805 87-010-555-040 CAP,E 100-10 GAS
C806 87-010-101-080 CAP, ELECT 220-16
C807 87-010-498-040 CAP,E 10-16 GAS
C808 87-010-197-080 CAP, CHIP 0.01 DM
C809 87-010-553-040 CAP,E 47-16 GAS
C810 87-010-198-080 CAP, CHIP 0.022
C811 87-010-197-080 CAP, CHIP 0.01 DM
C1205 87-010-498-040 CAP,E 10-16 GAS
C1206 87-010-498-040 CAP,E 10-16 GAS
C1207 87-010-498-040 CAP,E 10-16 GAS
C1208 87-010-498-040 CAP,E 10-16 GAS
C1211 87-012-140-080 CAP 470P
C1212 87-012-140-080 CAP 470P
C1213 87-012-140-080 CAP 470P
C1214 87-012-140-080 CAP 470P
C1301 87-010-198-080 CAP, CHIP 0.022<B,F>
CN701 88-KTA-603-010 CONN,15P CAM-B68
CN801 8Z-KT1-624-010 CONN,16P SOC017<A,C,D,E>
CNA201 8A-KT7-651-010 CONN ASSY,5P MAIN-EQ
CNA251 8A-KT5-651-010 CONN ASSY,12P MAIN-DECK
CNA252 8A-KT5-651-010 CONN ASSY,12P MAIN-DECK
CNA801 8A-KT1-631-010 CONN ASSY,8P ISO-BLACK-A<B,F>
CNA802 8A-KT1-632-010 CONN ASSY,8P ISO-WHITE-A<B,F>
D703 87-027-262-010 LEDE,TLR-124(RED)
F801 8Z-KC1-621-010 FUSE,15A 32V
J101 8Z-KT1-614-010 ANT,AW-002
J401 8A-KC7-620-010 JACK,DIN 13 P SKDS1302
J1201 87-A61-224-010 JACK,PIN 4P XR-401
L101 87-003-143-080 COIL 4.7 UH
L102 8Z-KT1-619-010 COIL,68MH K7-D
L301 87-003-143-080 COIL 4.7 UH
L701 87-003-149-080 COIL,47UH
L801 8Z-KT1-615-010 FLTR,AMORPHOUS -CHOKE
SW701 87-A91-070-010 SW,TACT SKHHLV
SW703 87-A91-152-010 SW,SL 1-1-2 SSSS212-11-A<EXCEPT F>
TU101 8A-KC8-620-010 TU UNIT,FAE347-A11<F>
TU101 8A-KC8-621-010 TU UNIT,FAE347-A12<A,C,D,E>
TU101 8A-KTG-607-010 TU UNIT,FAE347-P10<B>
X701 87-A70-175-010 VIB,XTAL 4.5MHZ AT-49
FRONT C.B
C1001 87-010-176-080 C-CAP,S 680P-50 SL
C1002 87-010-194-080 CAP, CHIP 0.047
C1003 87-010-194-080 CAP, CHIP 0.047
C1004 87-010-196-080 CHIP CAPACITOR,0.1-25
C1005 87-010-805-080 CAP, S 1-16
C1006 87-010-194-080 CAP, CHIP 0.047
CN1001 88-KTA-602-010 CONN,15P CAM-B67
LCD1001 8A-KT9-610-010 LCD,AKT-8/9(3COLOR)
LED1001 87-017-827-070 C-LED,SEC 1201C RED
LED1002 87-017-827-070 C-LED,SEC 1201C RED
LED1003 87-017-827-070 C-LED,SEC 1201C RED
LED1004 87-A40-813-040 C-LED,SEC1E01C BLUE
LED1005 87-A40-813-040 C-LED,SEC1E01C BLUE
LED1006 87-A40-813-040 C-LED,SEC1E01C BLUE
LED1007 87-017-827-070 C-LED,SEC 1201C RED
PL1001 8A-KT7-655-010 LAMP,9V-50MA
PL1002 8A-KT7-655-010 LAMP,9V-50MA
SW1001 87-036-251-080 SW,T CT 6X3.5 160
SW1002 87-036-251-080 SW,T CT 6X3.5 160
SW1003 87-036-251-080 SW,T CT 6X3.5 160
SW1004 87-A90-001-080 C-SW,TACT SKQMAL
SW1005 87-036-251-080 SW,T CT 6X3.5 160
SW1006 87-036-251-080 SW,T CT 6X3.5 160
SW1007 87-A90-001-080 C-SW,TACT SKQMAL
SW1008 87-036-251-080 SW,T CT 6X3.5 160
SW1009 87-036-251-080 SW,T CT 6X3.5 160
SW1010 87-036-251-080 SW,T CT 6X3.5 160
SW1011 87-A90-001-080 C-SW,TACT SKQMAL
SW1012 87-A90-001-080 C-SW,TACT SKQMAL
SW1013 87-036-251-080 SW,T CT 6X3.5 160
SW1014 87-036-251-080 SW,T CT 6X3.5 160
SW1015 87-A90-001-080 C-SW,TACT SKQMAL
SW1016 87-036-220-080 C-SW,T
VR1001 87-A91-597-010 SW,RTRY SIM-026MT
W1 8A-KT9-611-010 F-CABLE,3P 50MM
AUX C.B
J1001 87-A61-229-010 JACK,3.5 BLK ST W/SW
CONTROL C.B
C251 87-010-553-040 CAP,E 47-16 GAS
C252 87-012-141-080 CHIP-CAPACITOR,0.22-16F
C253 87-012-141-080 CHIP-CAPACITOR,0.22-16F
C254 87-010-196-080 CHIP CAPACITOR,0.1-25
C255 87-012-141-080 CHIP-CAPACITOR,0.22-16F
C256 87-010-497-040 CAP,E 4.7-35 GAS
C257 87-010-197-080 CAP, CHIP 0.01 DM
C258 87-010-553-040 CAP,E 47-16 GAS
CON251 87-099-203-010 CONN,10P 6216 H
CON252 87-A61-262-010 CONN,12P V B12B-ZR
EQ C.B
C271 87-010-994-080 CAP 820P
C272 87-010-994-080 CAP 820P
C273 87-010-994-010 CAP 820P
C274 87-010-994-080 CAP 820P
C275 87-010-552-040 CAP,E 22-16 GAS
C276 87-010-552-040 CAP,E 22-16 GAS
C277 87-010-426-080 CAP, CHIP 0.012
C278 87-010-426-080 CAP, CHIP 0.012
C279 87-010-494-040 CAP,E 1-50 GAS
C280 87-010-494-040 CAP,E 1-50 GAS
C281 87-010-555-040 CAP,E 100-10 GAS
C282 87-010-421-040 CAP,E 4.7-3.5
C283 87-010-498-040 CAP,E 10-16 GAS
C284 87-010-494-040 CAP,E 1-50 GAS
C285 87-010-494-040 CAP,E 1-50 GAS
C286 87-010-553-040 CAP,E 47-16 GAS
CON271 87-A61-259-010 CONN,5P V B5B-ZR
CON272 87-009-349-010 CONN,6P PH H
RDS C.B
C1101 87-012-149-080 C-CAP,S 30P-50 CH<F>
C1102 87-010-315-080 C-CAP,S 27P-50 CH<F>
C1103 87-010-175-080 CAP 560P<F>
C1104 87-010-196-080 CHIP CAPACITOR,0.1-25<F>
C1105 87-012-157-080 C-CAP,S 330P-50 CH<F>
C1106 87-010-495-040 CAP,E 2.2-50 GAS<F>
C1107 87-010-197-080 CAP 0.01<F>
CON1101 8Z-KTH-613-010 CONN,3P HEADER-ANGLE<F>
CON1102 8Z-KTH-613-010 CONN,3P HEADER-ANGLE<F>
SFR1101 87-024-437-080 SFR,100K<F>
X1101 87-A70-091-010 VIB,XTAL 4.332MHZ CSA-309<F>
MECHA. C.B

65
TRANSISTOR ILLUSTRATION
IC BLOCK DIAGRAM-1
IC, LB1641 IC, LA4743B
IC, SAA6579T
B
E
C
DTC343TK
KRA104S
KRA111S
KRA226S
KRC102S
KRC111S
KTA1504
KTC3875
E C B
KTC3203
E C B
KRA226M
KTA1273
B C E
2SD2395
KTA1046
2SC2873
88
A
Resistor Code
Chip Resistor Part Coding
Figure
Value of resistor
Chip resistor
Wattage Type Tolerance
1/16W
1/10W
1/8W
1608
2125
3216
5%
5%
5%
CJ
CJ
CJ
Form
LW t
1.6 0.8 0.45
2 1.25 0.45
3.2 1.6
108
118
128
: A
: A
CHIP RESISTOR PART CODE
0.55
Resistor Code
Dimensions (mm)
Symbol
1/16W 1005 5% CJ
1.0 0.5 0.35 104
Lt
W
TYPE MODEL NAME SUFFIX
A CT-FX530M YU
B CT-FX530M YV
C CT-FX530M YH
D CT-FX530M YJ
E CT-FX5300M YL
F CT-FR530M YZ
3/4 1/2
MUTE
ON TIME
STBY
R.F GND
PRE GND
NC GND
VDD
VSS
VSS
IC, KIA2025P
6
NF-1
ch1-F
AMP-1
AMP-2
ch1-R
5
7
9
ch2-F
OUT-2
Metal
OUT-1
Metal
EQ SELECT
GND
VCC
13
ch2-R
NF-2
11
42 1
15
3
14 16 8
12
M
M
N
N
BIAS
F/R SELECT

87
SCHEMATIC DIAGRAM-1

9
IC BLOCK DIAGRAM-2
IC, LC75374E
IC, LC75854W

10
DIFFERENCE TABLE
Ref No. A B C D E F
C1107 F
C1301 B F
CN801 A C D E F
CNA801 B
CNA802 B
D710 A C D E
D715 A C D E
D718 B
D721 F
Q1101 F
Q1301 B F
R122 F
R737 A B C D E
R738 A B C D E
R1103 F
R1104 F
R1301 B F
R1302 B F
SFR1101 F
SW703 A B C D E
[This table listes the different components marked with asterisks (*) in the MAIN CB]
TYPE MODEL NAME SUFFIX
A CT-FX530M YU
B CT-FX530M YV
C CT-FX530M YH
D CT-FX530M YJ
E CT-FX5300M YL
F CT-FR530M YZ
ELECTRICAL ADJUSTMENT
1. RDS Voltage Adjustment [YZ]
Settings: • Test point: Center pin of SFR1101
• Adjustment location: SFR1101
Method: Set AM/FM Signal generation to 98 MHz, 30 dBV and
adjust SFR1101 so that the output becames 2.0 V
±0.05 V.
MAIN C.B
L102
TU101
SW703
SFR1101
TEST POINT
FRONT SIDE 2

1234567
8910 11 12 13 14
A
B
C
D
E
F
G
H
I
J
1211
WIRING-1(MAIN C.B)
CN102 CN101

1413
WIRING-2 (FRONT C.B)
0 4.7 3.45
SCHEMATIC DIAGRAM-2
123456
7
A
B
C
D
E
F
G
H
I
J
1
A
B
C
D
E
F
G
H
I
J
K
L
M
N
A
B
C
D
E
F
G
H
I
J
K
L
M
N
OO
23456 654321

15
1234567
A
B
C
D
E
F
G
H
I
J
WIRING-3 (EQ C.B, CONTROL C.B, MECHA C.B)
CNA251 CNA252

16
I
I
I
I
O
O
I
O
I
O
O
I/O
O
O
O
O
O
O
O
O
–
–
O
O
O
O
O
I
I
–
I
I
–
O
O
–
O
I
I
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
AM/FM S-M
LEVEL-M
A-VOL CONT
CD CONNECT
CD DISP SEL
CD CLO
CD DI
CD DO
CD CLI
LCD CE
DFP LAMP
LCD DI
LCD DO
LCD CLO
CD ACC CONT
POWER MUTE
ST-BY MUTE
POWER CONT
CONT 1
CONT 2
GND
VDD
MUTE
BAND CONT
RADIO CONT
RDS MODE
IF REQ
AM IF
FM IF
VDD
FM OSC
AM OSC
GND
EO 0
EO 1
GND
LOC/DX
ST IND/SD IN
PHONE MUTE
IC DESCRIPTION
IC, µPD178018AGF/IC, µPD178006AGC-539-3B9
AF signal input during RDS AF operation and FM S meter signal input
Level meter signal input
Detects microphone input for auto volume operation.Pulled down when not used.
CD changer connection check. Pulled down when not used.
Determines the timing with which data is transferred to the head unit.Open when not
used.
Clock output to CD changer. Open when not used.
Data input from CD changer. Pulled down when not used.
Data output to CD changer. Open when not used.
Clock input from CD changer. Open when not used.
LCD DRV (LC75854W) CE output.
Outputs "H" only when FLAP IN (pin 67) is "L".Open when not used.
LCD DRV (LC75854W) data input.
Open when not used. LCD DRV (LC75854W) data output.
LCD DRV (µIPD16432B) clock output. LCD DRV (LC75854W) clock output.
Transmits the power on/off status of head unit to changer. Open when not used.
Muting output to power amp
Standby/muting output to power amp
Unit power control output
LCD DRV power control 1
LCD DRV power control 2
Ground for port
Power supply for port
Audio muting output
AM/FM power switching output. AM:”H”, FM: “L”.
Radio ON/OFF. Power switching output. Radio ON: “H”.
Outputs "H" during RDS AF operation. Open when not used.
Output to request IF count signal.
AM IF count signal input
FM IF count signal input
Power supply for PLL
FM local oscillation input
AM local oscillation input
Ground for PLL
Error output from charge pump (for FM)
Error output from charge pump (for AM)
Ground
LOC/DX switching output during radio seek (LOC: "H", DX: "L"). Open when not
used.
Stop pulse input during FM/AM seek.
Muting control input -20 dB. Mute: “L”.
Pin No. Pin Name I/O Description

1817
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
MAIN M CONT
SUB M CONT 1
SUB M CONT 2
MODE PL
REEL
STAND-BY
F/R HEAD
MS IN
LED
MI-1
MI-2
MI-3
MO-1
MO-2
MO-3
MO-4
BS CONT
NR CONT
MTL CONT
BEEP
RMT IN
E-VOL CE
E-VOL DO
E-VOL CLO
DSSA
RDS DI
DFP IN
FLAP IN
RDS CLI
EJECT IN
ACC IN
RE1 IN
RE2 IN
PACK IN
REG CPU
GND
X-OUT
X-IN
REG OSC
VDD
RESET
O
O
O
I
I
I
O
I
O
I
O
O
O
O
O
I
O
O
O
O
I
I
I
I
I
I
I
I
I
–
–
–
I
–
–
I
Main motor control output
Sub motor control output-1.
Sub motor control output-2.
Mode pulse input for tape mechanism.
Reel pulse input for tape mechanism.
Mechanism Stand-by input
Head FWD/REV select output.
MS signal input (no music: "H", with music: "L"). Pulled when not used
Security LED flashing output ("H": 120-130 ns, 1 cycle: 3 s)
Diode matrix input for initial setting
Diode matrix output for initial setting
MS/BL switching output. Open when not used
Dolby B NR on/off output. Open when not used
Metal tape on/off output. Open when not used
Beep output (3 kHz, 50 ms)
Remote control input. Pulled up when not used
CE output to electronic VR (LC75374E)
Data output to electronic VR (LC75374E)
Clock output to electronic VR (LC75374E)
Outputs "H" only when DSSA L/R are operating.
RDS data inputPulled down when not used.
Detects whether DFP (front panel) is provided or not.
Detects whether flap DFP is open or closed.
RDS clock inputPulled down when not used
NC (pulled down)
ACC (accessory power supply) on/off input
Rotary encoder input 1.
Rotary encoder input 2.
Tape insertion status detection input
CPU power regulator
Ground
System clock oscillator
System clock oscillator
Regulator for oscillator circuit
Power supply
System reset input
Pin No. Pin Name I/O Description

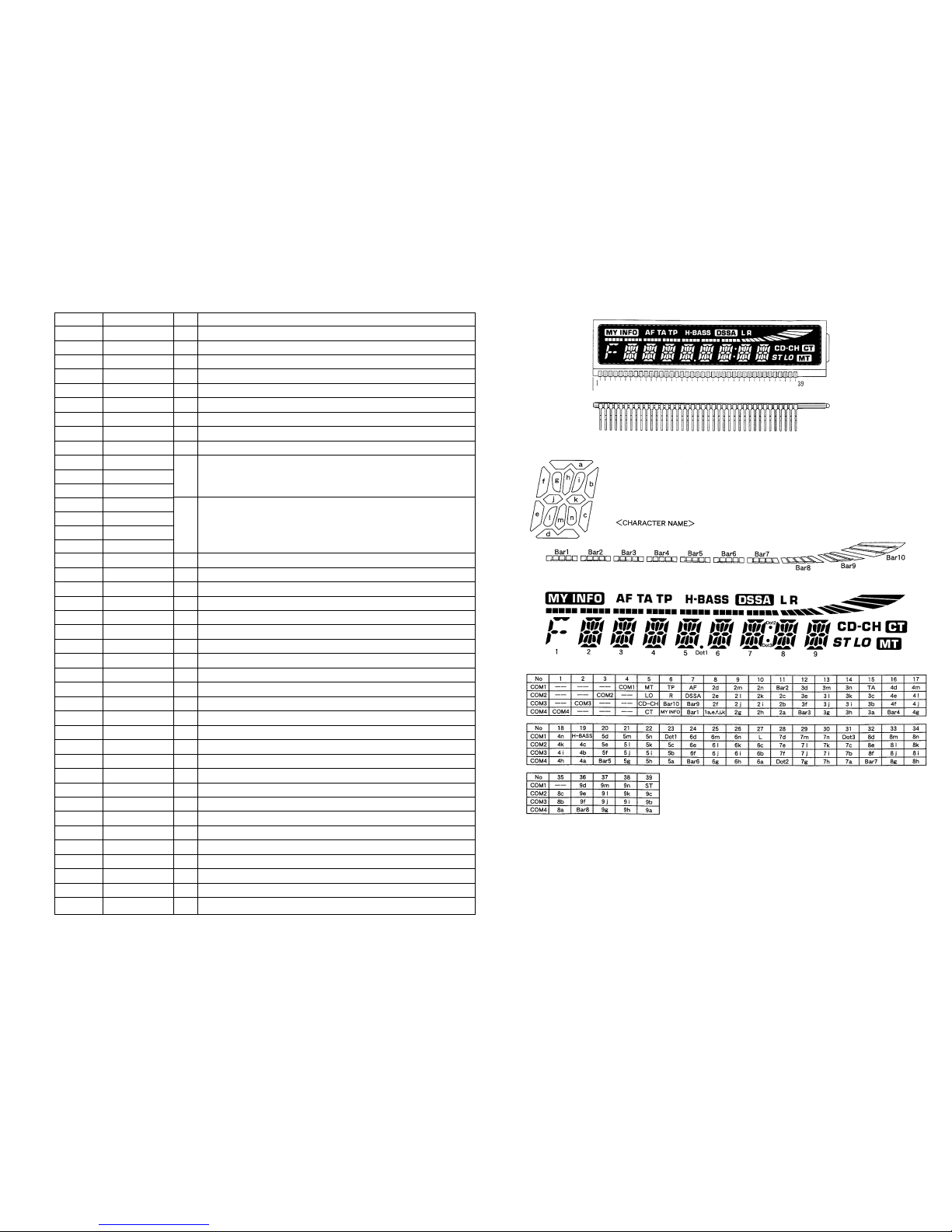

LCD DISPLAY

2019
MECHANICAL EXPLODED VIEW 1/1
1
2
4
7
5
8
10
9
22
23
26
A
A
CG
C
39
C
CDS-801AW1
38
36
CONTROL C.B
EQ C.B
CHAS,FRONT F
CHAS,SIDE L-T
AUX C.B
CHAS,SIDE R-T
37 HT-SINK
MAIN C.B
41
C
E
F
C
C
C
40
(B,F only)
40
(A,C,D,E only)
B
C
G
24
20
C
C
3
6
13
14 17 18
16
15
19
32
33
31
B
28
27
29
30
B
B
35
34
42
B
C
C
SH,PWB
12
21
11
D
25
FRONT C.B
C

21
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
MECHANICAL MAIN PARTS LIST 1/1
Basic color symbol Color Basic color symbol Color Basic color symbol Color
B Black C Cream D Orange
G Green H Gray L Blue
LT Transparent Blue N Gold P Pink
R Red S Silver ST Titan Silver
T Brown V Violet W White
WT Transparent White Y Yellow YT Transparent Yellow
LM Metallic Blue LL Light Blue GT Transparent Green
LD Dark Blue DT Transparent Orange
COLOR NAME TABLE
1 8A-KT5-020-010 KNOB,RTRY A<YUST,YZST>
1 8A-KTF-020-010 KNOB,RTRY NON RUBBER
<EXCEPT YUST,YZST>
2 8A-KT5-021-010 RING,RTRY A
3 8A-KT9-003-010 WINDOW,LCD 9<EXCEPT YLS,YZST>
3 8A-KT8-001-010 WINDOW,LCD FR530M<YZST>
3 8A-KT9-006-010 WINDOW,LCD FX5300M<YLS>
4 8A-KTF-004-010 WINDOW,L F
5 8A-KT9-001-010 CABI,FRONT 9
6 8A-KTF-005-010 WINDOW,R F
7 8A-KTF-013-010 BTN,FNC F
8 8A-KT5-012-010 BTN,PWR
9 8A-KT5-210-010 HLDR,BTN MU
10 8A-KTF-205-010 LENS,ENCO F
11 8A-KT5-017-010 BTN,UP/DN
12 8A-KT9-005-010 BTN,EJECT 9
13 8A-KTF-015-010 BTN,DETACH
14 8Z-KTA-223-010 SPR-C,RELEASE -T10
15 8A-KT1-004-010 BTN,AF<YZST>
15 8A-KT5-015-010 BTN,LO<EXCEPT YZST>
16 8A-KT5-016-010 BTN,INFO<EXCEPT YZST>
16 8A-KT1-003-010 BTN,TA<YZST>
17 8A-KT5-013-010 BTN,DISP
18 8A-KT5-014-010 BTN,A/M
19 8A-KT5-211-010 HLDR,BTN DISP
20 8A-KTF-206-010 LENS,R F
21 8A-KT9-007-010 BTN,P.SET 9
22 8A-KTF-204-010 HLDR,LCD F
23 8A-KTF-208-010 LENS,LCD F
24 8A-KTF-207-010 CASE,LCD F
25 8Z-KTG-207-010 CAP,LAMP BLU B2*4 ALC
26 8A-KT9-002-010 CABI,REAR 9
27 8A-KTF-003-010 CABI,TRIM F
28 8Z-KT1-231-010 HLDR,HALF -T
29 8Z-KTA-203-010 LEVER,DFP LOCK -T10
30 8Z-KTA-221-010 SPR-C,DETACH LOCK-T10
31 8A-KT9-004-010 CABI,BASE 9
32 8Z-KT1-244-010 SPR-T,DOOR Z
33 8Z-KT1-023-110 DOOR,CASS
34 8Z-KTA-204-110 LEVER,DEF HOOK -T10
35 8Z-KTA-222-010 SPR-T,DETACH LOCK-T10
36 8A-KT5-204-010 HLDR,TR
37 8A-KT5-216-010 HLDR,DIN 13P
38 8A-KT9-201-010 HLDR,DECK 9
39 8Z-KT1-211-010 COVER, TOP -T
40 8Z-KT5-201-010 COVER, ISO BLIND -T
<YUST,YHST,YJS,YLS>
40 8Z-KT1-257-010 HLDR,ISO-WIRE -T<YZST>
40 8A-KT5-219-010 HLDR,ISO-WIRE 5<YVJST>
41 8A-KT5-201-010 HLDR,IC 5
42 8Z-KT1-212-010 COVER, BOTTOM -T
A 8Z-KT1-253-010 S-SCREW,PT 2*8 BH+ BLK
B 88-KT1-250-010 S-SCREW,THIN HEAD+2.6-4 BLK
C 87-251-073-410 SCREW,U+2.6-6
D 87-432-903-010 WASHER,WTE 2.6
E 87-B10-259-010 UT2+3.0-10.0 W/O SLOT (BH TAP
F 87-251-097-410 U+3-12
TYPE MODEL NAME SUFFIX
A CT-FX530M YU
B CT-FX530M YV
C CT-FX530M YH
D CT-FX530M YJ
E CT-FX5300M YL
F CT-FR530M YZ

22
MECHANISM EXPLODED VIEW 1/1
33
31
30
29
35
36
E
38
39
40 D
42
41
43
44 45
46
48
49
50
58
57
56
55 54 52
51
53
1
2
3
4
5
J
6
7
11
8
9
10
14
13
H
I
F
F
47
G
G
47
12
48
49
P. C . B
34
32
37
D
21 B
A
A
15
16
17
18
19
20
25
22
23
24
26
27
B
C
28
59

23
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
MECHANISM MAIN PARTS LIST 1/1
1 SX-080-110-130 CASSETTE HANGER ASSY
2 S1-080-120-250 CASSETTE CATCH
3 S1-080-110-120 CASSETTE HOLDER
4 S1-080-140-110 HOLDER STABILIZER SPG
5 S1-080-170-270 JOINT WIRE ASSY 6P-AW
6 S1-080-170-220 HEAD(P-5544-CD)
7 S1-080-110-090 HEAD SUPPORT SPG
8 S1-080-140-010 PINCH ARM SPG
9 S1-080-120-200 TAPE GUIDE
10 S1-080-110-050 PINCH SPG ARM
11 SX-080-110-020 SLIDE CHASSIS ASSY
12 S1-080-110-060 CASSETTE GUIDE
13 SX-080-120-210 PINCH ARM ASSY
14 SX-080-120-220 PINCH ARM R ASSY
15 S1-080-120-060 SPG HOLDER F
16 S1-080-140-020 TU SPG
17 S1-080-120-070 FRICTION GEAR PLAY
18 S1-080-150-020 FELT 7.5-18.5-1.0
19 S1-080-160-020 FLYWHEEL ASSY F
20 S1-080-130-050 RACK COLLAR
21 S1-080-120-180 MODE RACK
22 S1-080-120-300 SPG HOLDER R
23 S1-080-140-030 FF SPG
24 S1-080-120-080 FRICTION GEAR FF
25 S1-080-150-040 FELT 11-18.5-1.0
26 S1-080-150-010 BELT
27 S1-080-160-030 FLYWHEEL ASSY R
28 S1-010-120-560 IDLE PULLEY(A1)
29 S1-080-110-030 DIRECTION PLATE
30 S1-080-110-040 DIRECTION LINK
31 S1-080-170-110 FLAT CABLE 10P
32 S1-080-170-030 SW(ESE22MH1)
33 S1-080-170-240 PHOTO SENSOR(ON2170-QR FS)
34 S1-080-170-050 SW(SPPB 64)
35 S1-080-120-190 MODE SW ACTUATER
36 S1-080-120-050 REDUCTION GEAR B
37 S1-080-120-040 REDUCTION GEAR A
38 S1-080-120-090 MODE GEAR
39 S1-080-120-170 REFLECTOR GEAR
40 S1-080-120-150 GEAR BASE LINK
41 S1-080-120-160 TAKE UP GEAR
42 SX-080-120-030 GEAR BAES ASSY
43 S1-080-120-140 GEAR BASE ARM
44 S1-080-140-070 GEAR BASE SPG
45 SX-080-170-060 SUB MOTOR ASSY
46 SX-080-170-570 MAIN MOTOR ASSY
47 S1-080-120-100 REEL SPINDLE
48 S1-080-140-080 REEL DRIVER SPG
49 S1-080-120-110 REEL DRIVER
50 S1-080-120-240 RACK LINK
51 SX-080-110-080 SIDE BKT ASSY
52 S1-080-140-090 LOAD ARM SPG
53 S1-080-110-070 LOAD ARM
54 S1-080-110-110 EJECT CAM PLATE
55 S1-080-140-060 HOLDER CUSHION SPG
56 S1-080-120-230 LOAD RACK
57 SX-080-110-100 EJECT CAM LIMITER ASSY
58 S1-080-140-050 EJECT CAM PLATE SPG
59 SX-080-110-030 MAIN CHASSIS ASSY
A S2-181-600-32E LMW-S 1.6-3.2-0.35
B S2-182-100-40D PSW 2.1-4.0-0.25
C S2-181-200-32D PSW-S 1.2-3.2-0.25
D S1-003-650-240 PSW-S(REEL B)1.5-3.2-0.25
E S1-821-004-0D2 PSW-S 2.1-4.0-0.25
F S2-103-200-25C +SCREW,PLAIN M2-2.5
G S1-080-150-050 REEL WASHER
H S2-171-150-401 E-RING 1.5
I S2-133-200-35P S-TYPE PRECISION SCREW M2-3.5
J S1-080-150-030 AZIMUTH SCREW


2–11, IKENOHATA 1–CHOME, TAITO-KU, TOKYO 110, JAPAN TEL:03 (3827) 3111
737004 Printed in Singapore
This manual suits for next models
2
Table of contents
Other Aiwa Car Receiver manuals
