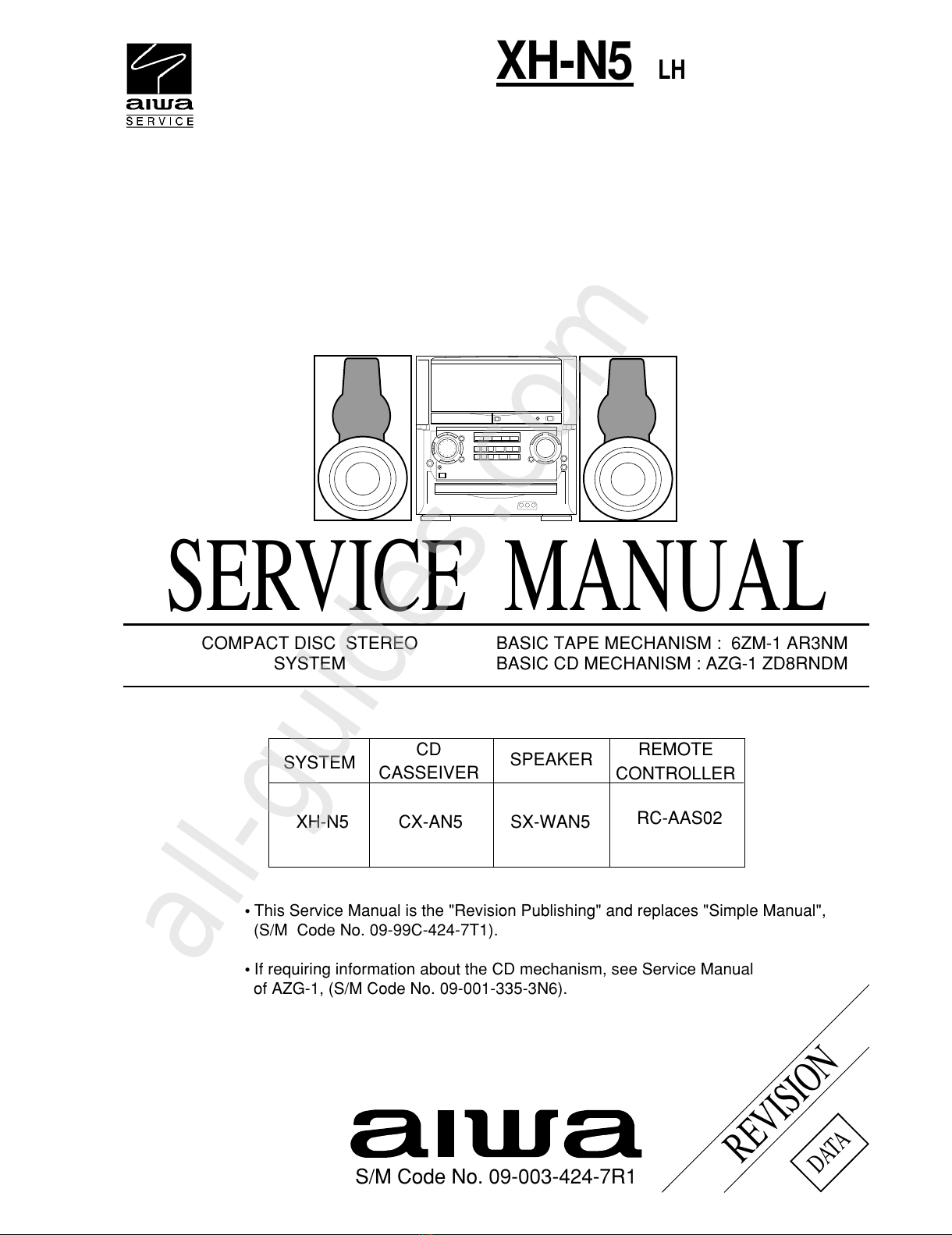

SERVICE MANUAL
DATA
COMPACT DISC STEREO
SYSTEM
BASIC TAPE MECHANISM : 6ZM-1 AR3NM
BASIC CD MECHANISM : AZG-1 ZD8RNDM
XH-N5
LH
S/M Code No. 09-003-424-7R1
REVISION
• This Service Manual is the "Revision Publishing" and replaces "Simple Manual",
(S/M Code No. 09-99C-424-7T1).
• If requiring information about the CD mechanism, see Service Manual
of AZG-1, (S/M Code No. 09-001-335-3N6).
XH-N5
SPEAKER
SYSTEM CD
CASSEIVER
REMOTE
CONTROLLER
CX-AN5 SX-WAN5 RC-AAS02
All manuals and user guides at all-guides.com
all-guides.com

– 2 –
TABLE OF CONTENTS
SPECIFICATIONS .................................................................................................................................................3
PROTECTION OF EYES FROM LASER BEAM DURING SERVICING ........................................................ 4
NOTE ON BEFORE STARTING REPAIR ...................................................................................................5 ~ 6
DISASSEMBLY INSTRUCTIONS ...................................................................................................................7 ~ 8

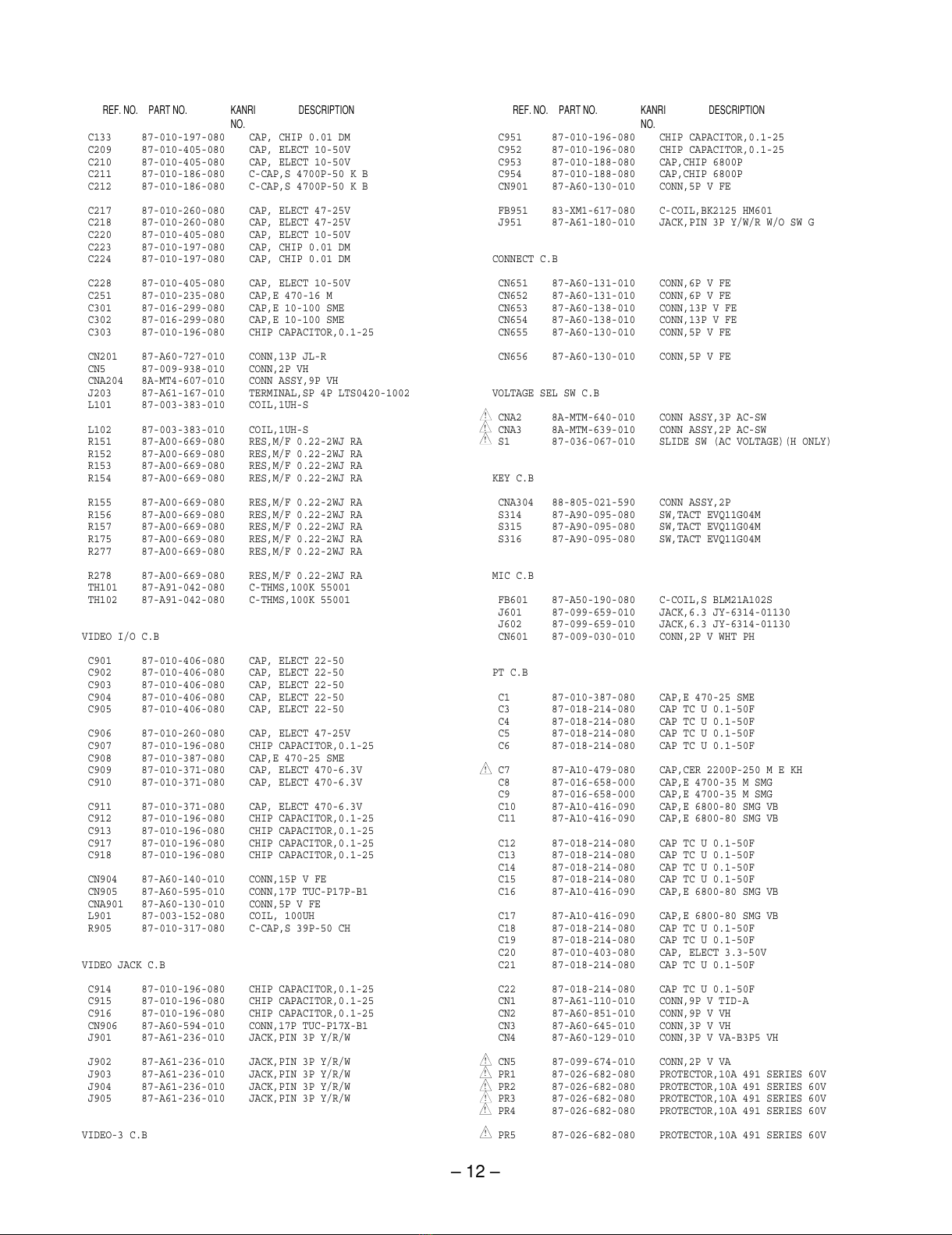

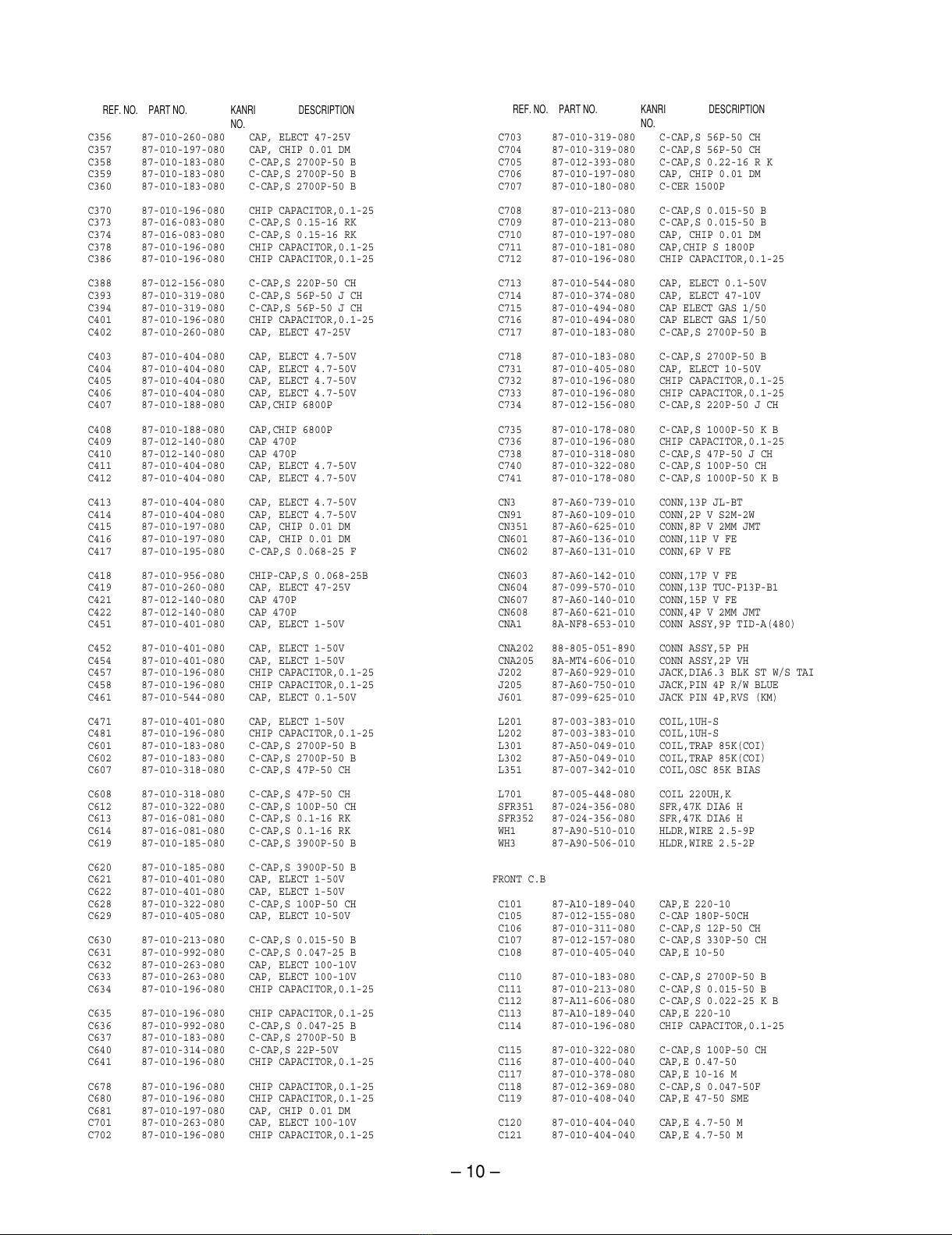

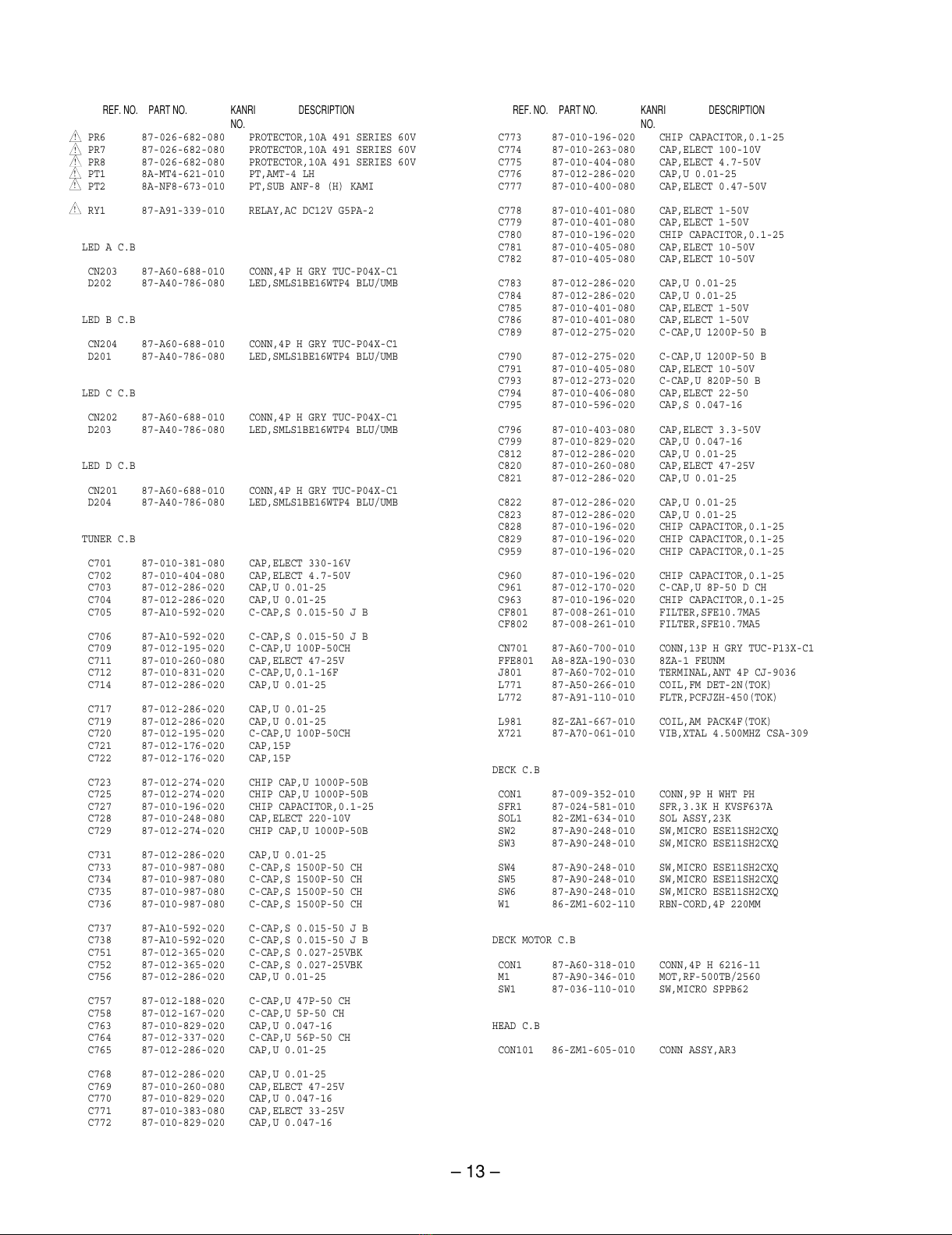

ELECTRICAL MAIN PARTS LIST ..............................................................................................................9 ~ 13
CHIP RESISTOR PART CODE ........................................................................................................................ 14

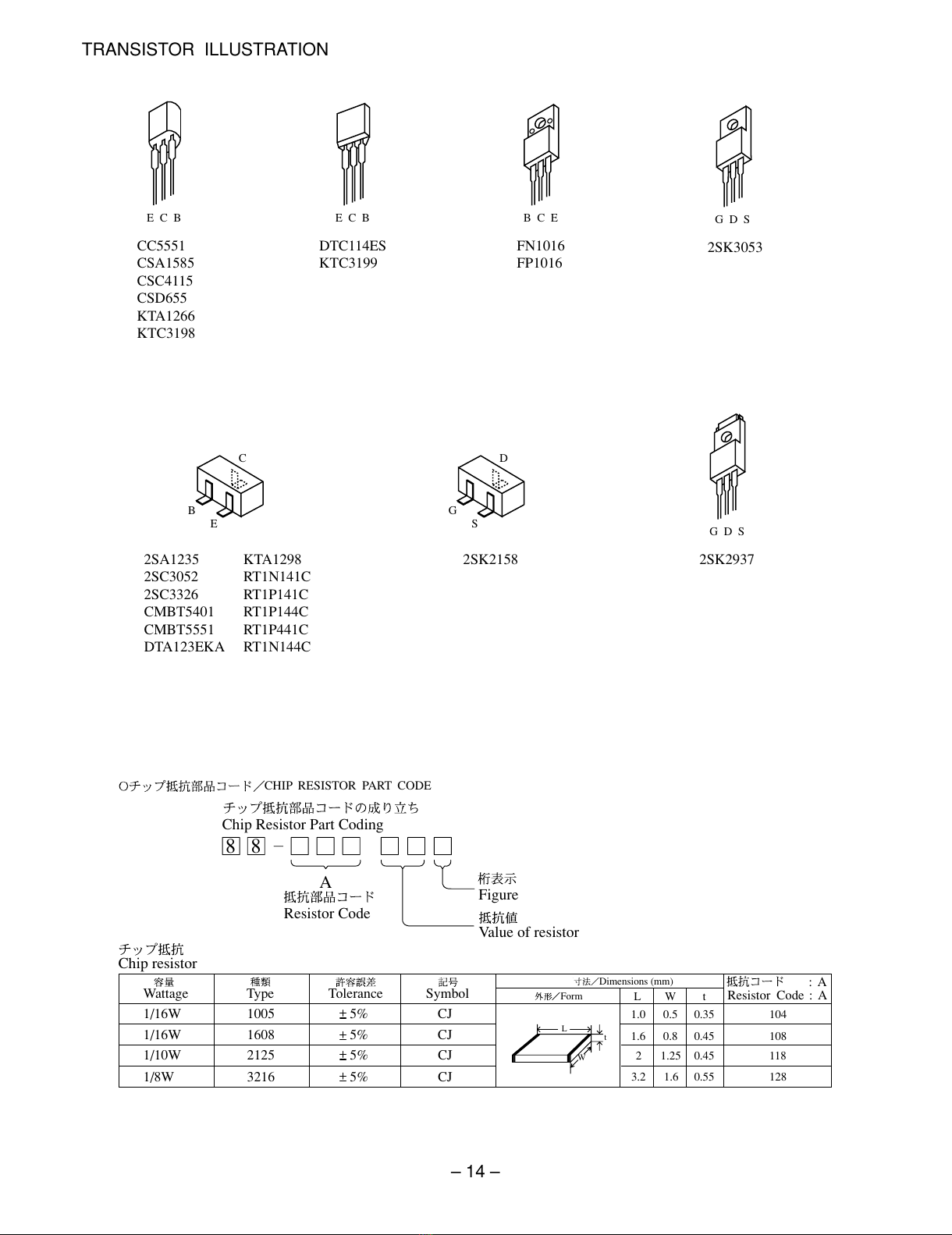

TRANSISTOR ILLUSTRATION .......................................................................................................................... 14

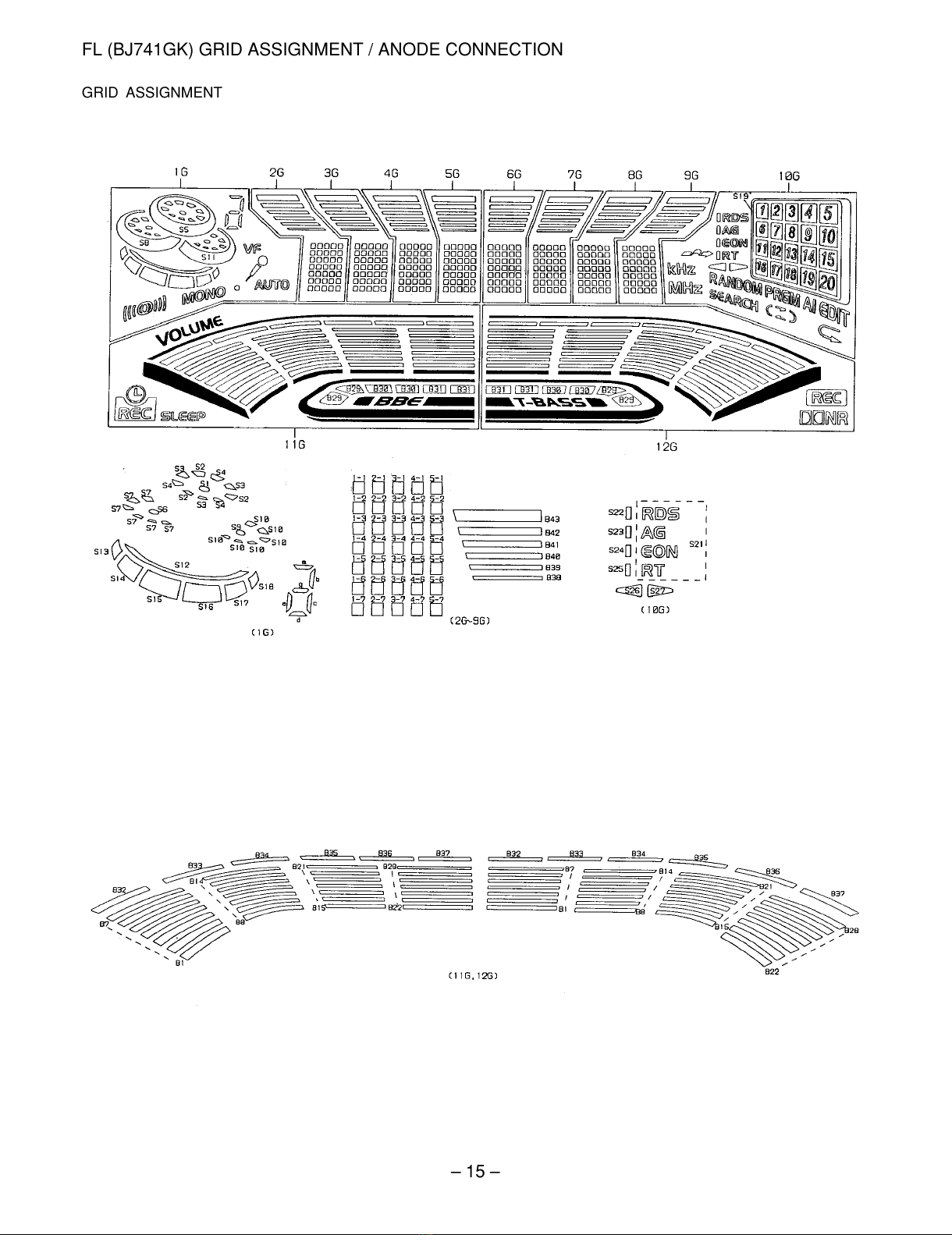

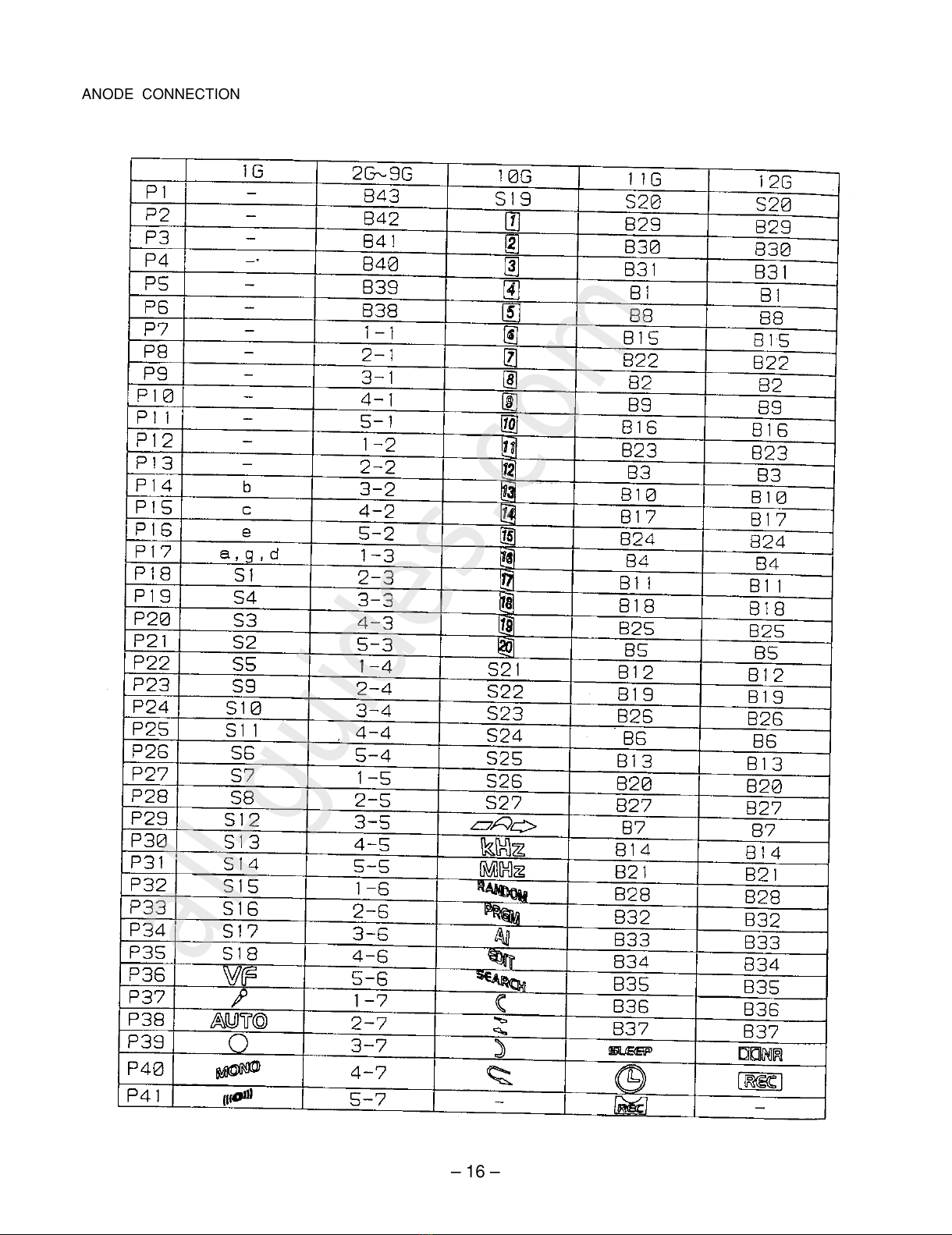

FL (BJ741GK) GRID ASSIGNMENT / ANODE CONNECTION ................................................................15 ~ 16
WIRING – 1 (MAIN) ............................................................................................................................................ 17

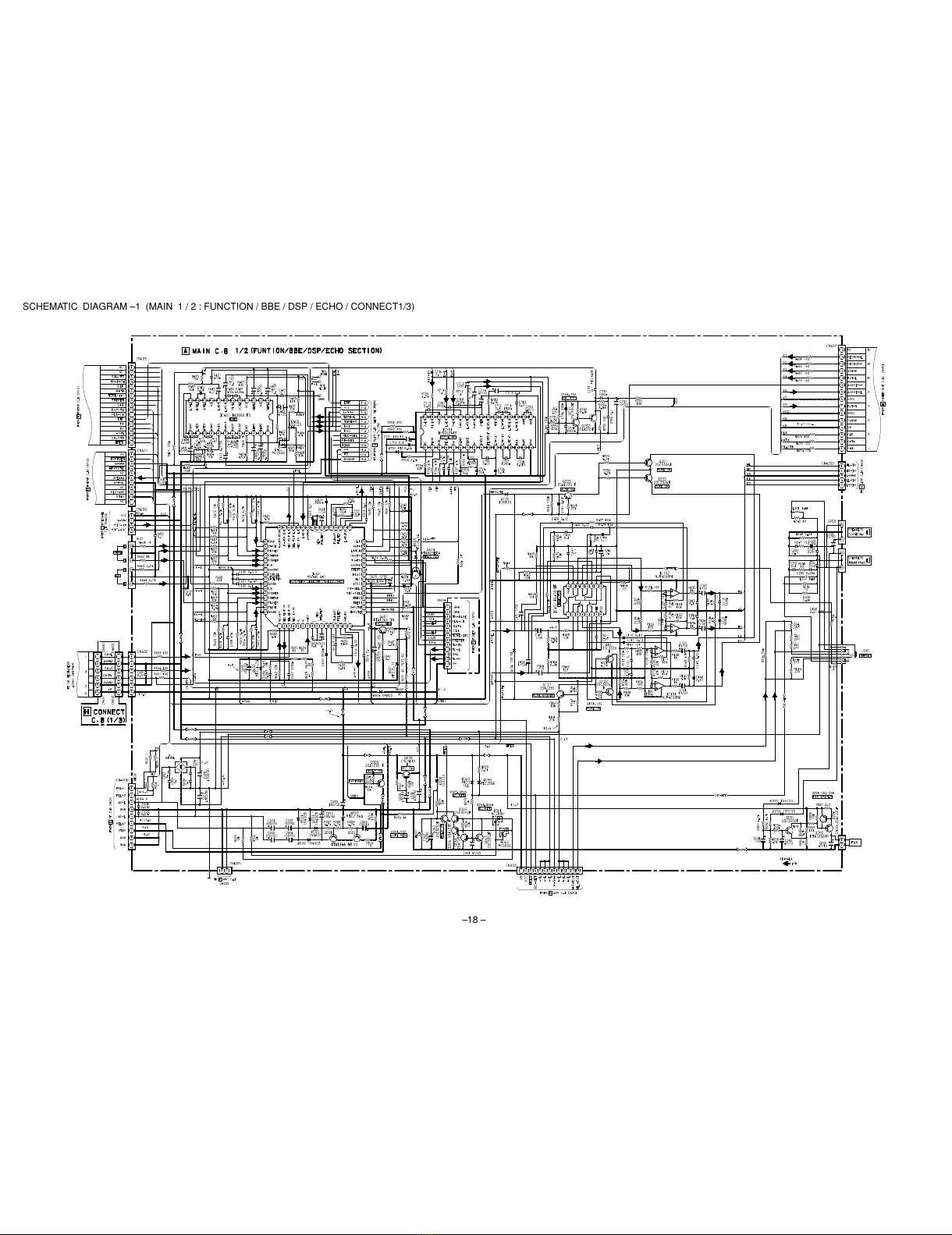

SCHEMATIC DIAGRAM – 1 (MAIN 1 / 2 : FUNCTION / DSP / ECHO / CONNECT1 / 3)................................. 18

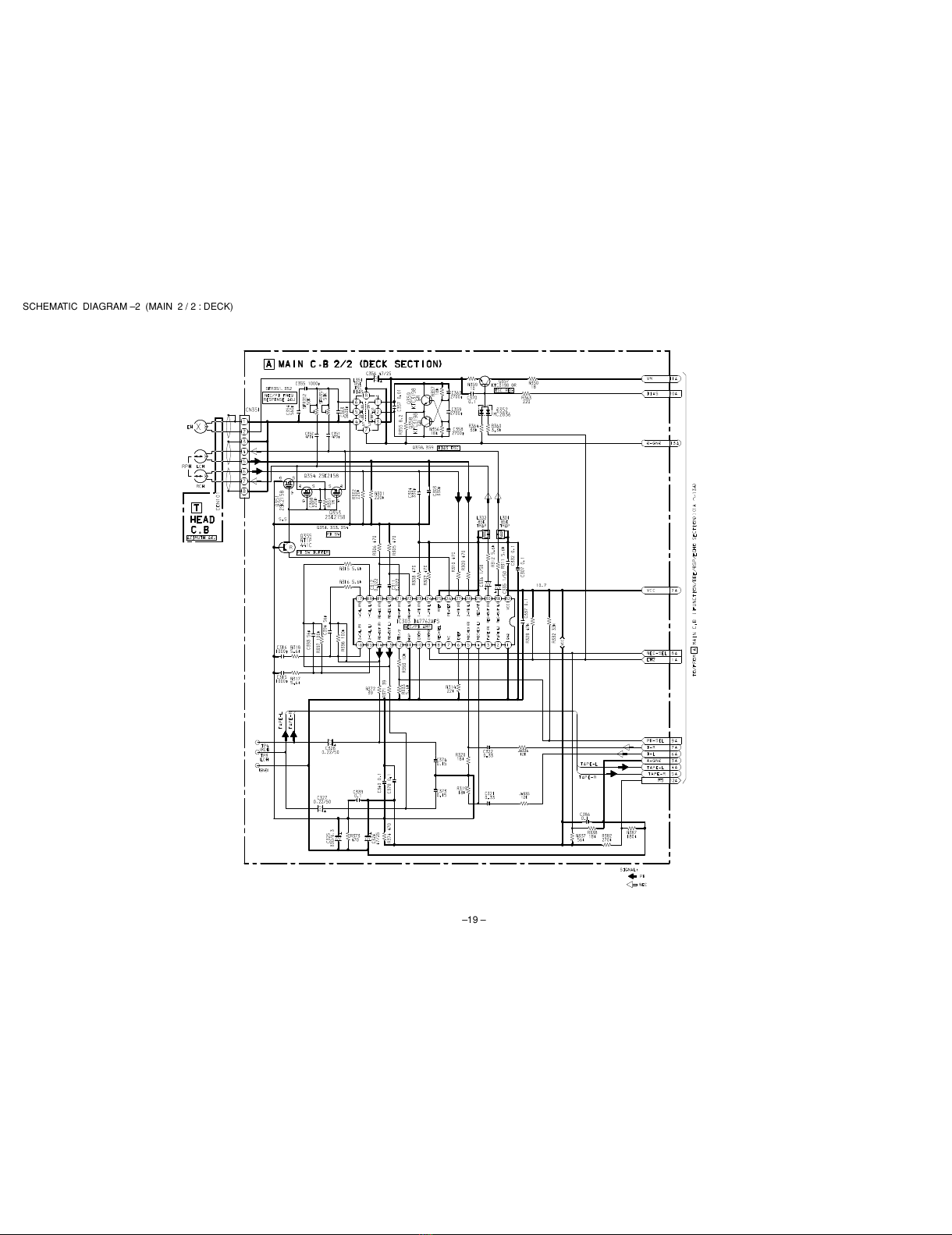

SCHEMATIC DIAGRAM – 2 (MAIN 2 / 2 : DECK) ............................................................................................. 19
WIRING – 2 (FRONT / CONNECT) .................................................................................................................... 20
SCHEMATIC DIAGRAM – 3 (FRONT / CONNECT2 / 3 / DECK / DECK MOTOR) ......................................... 21
WIRING – 3 (OPERATE / KEY / MIC / LED–A ~ D) ........................................................................................... 22
SCHEMATIC DIAGRAM – 4 (OPERATE / KEY / MIC / LED–A ~ D) ................................................................. 23
WIRING – 4 (AMP)..............................................................................................................................................24
SCHEMATIC DIAGRAM – 5 (AMP) ................................................................................................................... 25
WIRING – 5 (VIDEO I/O / VIDEO JACK / VIDEO–3) ........................................................................................ 26
SCHEMATIC DIAGRAM – 6 (VIDEO I/O / VIDEO JACK / VIDEO–3 / CONNECT3 / 3) ................................. 27
WIRING – 6 (TUNER) ......................................................................................................................................... 28
SCHEMATIC DIAGRAM – 7 (TUNER) .............................................................................................................. 29
WIRING – 7 (PT) ................................................................................................................................................. 30
SCHEMATIC DIAGRAM – 8 (PT) ...................................................................................................................... 31
WIRING – 8 (DECK / DECK MOTOR / HEAD) .................................................................................................. 32
IC BLOCK DIAGRAM.................................................................................................................................33 ~ 38
IC DESCRIPTION .......................................................................................................................................39 ~ 40
ADJUSTMENT – <DECK / FRONT / TUNER> ............................................................................................41 ~ 43
MECHANICAL EXPLODED VIEW 1 / 1 ............................................................................................................ 44
MECHANICAL PARTS LIST 1 / 1 ..................................................................................................................... 45
TAPE MECHANISM EXPLODED VIEW 1 / 2 <6ZL–1 A1> ........................................................................... 46
TAPE MECHANISM PARTS LIST 1 / 2 <6ZL–1 A1> .................................................................................... 47
TAPE MECHANISM EXPLODED VIEW 2 / 2 <6ZM–4 R3> .......................................................................... 48
TAPE MECHANISM PARTS LIST 2 / 2 <6ZM–4 R3> ................................................................................... 49
SPEAKER DISASSEMBLY INSTRUCTIONS .................................................................................................... 50
SPEAKER PARTS LIST..................................................................................................................................... 51
ACCESSORIES / PACKAGE LIST ..................................................................................................................... 52
All manuals and user guides at all-guides.com

– 3 –
<FM tuner section>
Tuning range 87.5 MHz to 108 MHz
Usable sensitivity (IHF) 13.2 dBf
Antenna terminals 75 ohms (unbalanced)
<AM (MW) tuner section>
Tuning range 530 kHz to 1710 kHz (10 kHz step)
531 kHz to 1602 kHz (9 kHz step)
Usable sensitivity 350 µV/m
Antenna Loop antenna
<Amplifier section>
Mid-high frequency amplifier
Power output Front Rated : 60 W + 60 W
(8 ohms, T.H.D. 1 %, 1 kHz)
Reference : 80 W + 80 W
(8 ohms, T.H.D. 10 %, 1 kHz)
Total harmonic distortion 0.15 % (40W, 1 kHz, 8 ohms,
DIN AUDIO/Front)
Low frequency amplifier
Power output Rated : 200 W + 200 W
(6 ohms, T.H.D. 1 %, 80 Hz)
Reference : 240 W + 240 W
(6 ohms, T.H.D. 10 %, 80 Hz)
Total harmonic distortion 0.15 % (100W, 80 Hz, 6 ohms,
DIN AUDIO/Front)
Inputs AUX: 310 mV
PHONO: 400 mV
VIDEO1, VIDEO2, VIDEO3: 310mV
MIC 1, MIC 2: 1.5mV (20 K ohms)
Outputs CD DIGITAL OUT (OPTICAL)
SPEAKERS:
LOW: 6 ohms
HIGH: 8 ohms
SURROUND SPEAKERS:
accept speakers of 8 - 16 ohms
PHONES (stereo jack): accepts
headphones of 32 ohms or more
SPECIFICATIONS
<Cassette deck section>
Track format 4 tracks, 2 channels stereo
Frequency response 50 Hz – 15000 Hz
Recording system AC bias
Heads Deck 1 : Playback head x 1
Deck 2 : Recording / Playback head x 1,
erase head x 1
<Compact disc player section>
Laser Semiconductor laser (λ = 780 nm)
D-A converter 1 bit dual
Signal-to-noise ratio 85 dB (1 kHz, 0 dB)
Harmonic distortion 0.03 % (1 kHz, 0 dB)
<General>
Power requirements 120V/220 – 230V/240V AC
switchable, 50/60 Hz
Power consumption 260 W
Dimensions of main unit 360 x 372 x 423 mm
(W xH xD)
Weight of main unit 15.5 kg
Speaker system SX-WAN5
Cabinet type 3 way, built-in subwoofer
Speaker units Subwoofer :
220 mm cone type
Woofer :
120 mm cone type
Tweeter:
60 mm cone type
Impedance 6 ohms / 8 ohms
Output sound pressurelevel 86 dB/W/m
Dimensions 250 x 535 x 298 mm
(W xH xD)
Weight 7.5 kg
• Design and specifications are subject to change without notice.
• The word "BBE"and the "BBE symbol" are trademarks of BBE
Sound, Inc.
Under license from BBE Sound,Inc.
Main unit CX-AN5
All manuals and user guides at all-guides.com

– 4 –

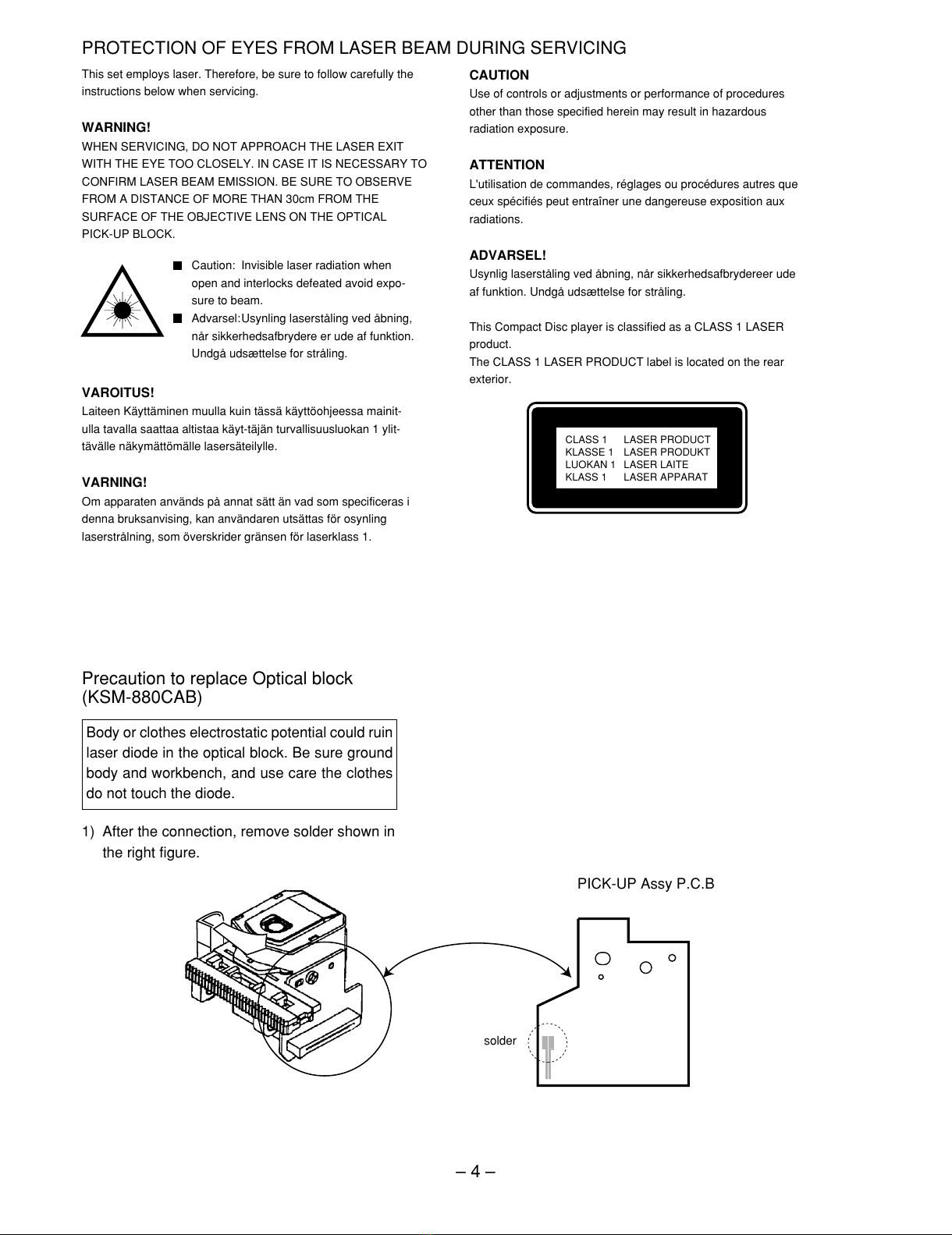

PROTECTION OF EYES FROM LASER BEAM DURING SERVICING
VAROITUS!
Laiteen Käyttäminen muulla kuin tässä käyttöohjeessa mainit-
ulla tavalla saattaa altistaa käyt-täjän turvallisuusluokan 1 ylit-
tävälle näkymättömälle lasersäteilylle.
VARNING!
Om apparaten används på annat sätt än vad som specificeras i
denna bruksanvising, kan användaren utsättas för osynling
laserstrålning, som överskrider gränsen för laserklass 1.
Caution: Invisible laser radiation when
open and interlocks defeated avoid expo-
sure to beam.
Advarsel:Usynling laserståling ved åbning,
når sikkerhedsafbrydere er ude af funktion.
Undgå udsættelse for stråling.
CAUTION
Use of controls or adjustments or performance of procedures
other than those specified herein may result in hazardous
radiation exposure.
ATTENTION
L'utilisation de commandes, réglages ou procédures autres que
ceux spécifiés peut entraîner une dangereuse exposition aux
radiations.
ADVARSEL!
Usynlig laserståling ved åbning, når sikkerhedsafbrydereer ude
af funktion. Undgå udsættelse for stråling.
This Compact Disc player is classified as a CLASS 1 LASER
product.
The CLASS 1 LASER PRODUCT label is located on the rear
exterior.
This set employs laser. Therefore, be sure to follow carefully the
instructions below when servicing.
WARNING!
WHEN SERVICING, DO NOT APPROACH THE LASER EXIT
WITH THE EYE TOO CLOSELY. IN CASE IT IS NECESSARY TO
CONFIRM LASER BEAM EMISSION. BE SURE TO OBSERVE
FROM A DISTANCE OF MORE THAN 30cm FROM THE
SURFACE OF THE OBJECTIVE LENS ON THE OPTICAL
PICK-UP BLOCK.
CLASS 1
KLASSE 1
LUOKAN 1
KLASS 1
LASER PRODUCT
LASER PRODUKT
LASER LAITE
LASER APPARAT
Precaution to replace Optical block
(KSM-880CAB)
1) After the connection, remove solder shown in
the right figure.
Body or clothes electrostatic potential could ruin
laser diode in the optical block. Be sure ground
body and workbench, and use care the clothes
do not touch the diode.
solder
PICK-UP Assy P.C.B
All manuals and user guides at all-guides.com

– 5–

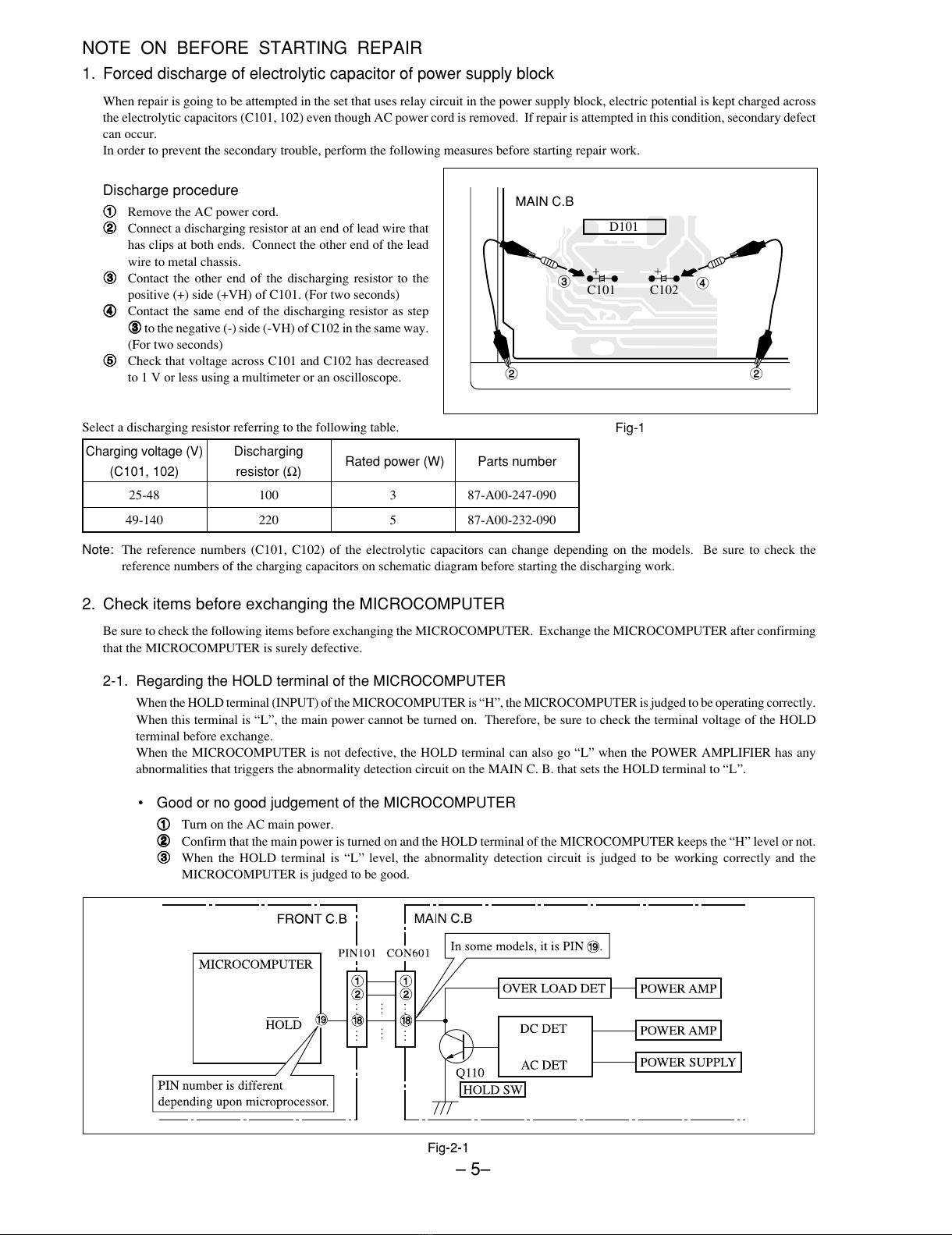

NOTE ON BEFORE STARTING REPAIR
Charging voltage (V) Discharging Rated power (W) Parts number
(C101, 102) resistor (Ω)
25-48 100 3 87-A00-247-090
49-140 220 5 87-A00-232-090
Note: The reference numbers (C101, C102) of the electrolytic capacitors can change depending on the models. Be sure to check the
reference numbers of the charging capacitors on schematic diagram before starting the discharging work.
2. Check items before exchanging the MICROCOMPUTER
Be sure to check the following items before exchanging the MICROCOMPUTER. Exchange the MICROCOMPUTER after confirming
that the MICROCOMPUTER is surely defective.
2-1. Regarding the HOLD terminal of the MICROCOMPUTER
When the HOLD terminal (INPUT) of the MICROCOMPUTER is “H”, the MICROCOMPUTER is judged to be operating correctly.
When this terminal is “L”, the main power cannot be turned on. Therefore, be sure to check the terminal voltage of the HOLD
terminal before exchange.
When the MICROCOMPUTER is not defective, the HOLD terminal can also go “L” when the POWER AMPLIFIER has any
abnormalities that triggers the abnormality detection circuit on the MAIN C. B. that sets the HOLD terminal to “L”.
• Good or no good judgement of the MICROCOMPUTER
11
11
1Turn on the AC main power.
22
22
2Confirm that the main power is turned on and the HOLD terminal of the MICROCOMPUTER keeps the “H” level or not.
33
33
3When the HOLD terminal is “L” level, the abnormality detection circuit is judged to be working correctly and the
MICROCOMPUTER is judged to be good.
1. Forced discharge of electrolytic capacitor of power supply block
When repair is going to be attempted in the set that uses relay circuit in the power supply block, electric potential is kept charged across
the electrolytic capacitors (C101, 102) even though AC power cord is removed. If repair is attempted in this condition, secondary defect
can occur.
In order to prevent the secondary trouble, perform the following measures before starting repair work.
Discharge procedure
11
11
1Remove the AC power cord.
22
22
2Connect a discharging resistor at an end of lead wire that
has clips at both ends. Connect the other end of the lead
wire to metal chassis.
33
33
3Contact the other end of the discharging resistor to the
positive (+) side (+VH) of C101. (For two seconds)
44
44
4Contact the same end of the discharging resistor as step
33
33
3to the negative (-) side (-VH) of C102 in the same way.
(For two seconds)
55
55
5Check that voltage across C101 and C102 has decreased
to 1 V or less using a multimeter or an oscilloscope.
Select a discharging resistor referring to the following table.
Fig-1
MAIN C.B
D101
C101 C102
22
34
All manuals and user guides at all-guides.com

– 6–
In such a case, check also if the POWER AMPLIFIER circuit or power supply circuit has any abnormalities or not.
2-2. Regarding reset
There are cases that the machine does not work correctly because the MICROCOMPUTER is not reset even though the AC power
cord is re-inserted, or the software reset (pressing the STOP key + POWER key) is performed.
When the above described phenomenon occurs, it can lead to wrong judgement as if the MICROCOMPUTER is defective and to
exchange the MICROCOMPUTER. In such a case, perform the forced-reset by the following procedure and check good or no
good of the MICROCOMPUTER.
11
11
1Remove the AC power cord.
22
22
2Short both ends of the electrolytic capacitor C113 that is connected to VDD of the MICROCOMPUTER with tweezers.
33
33
3Connect the AC power cord again. If the MICROCOMPUTER returns to the normal operation, the MICROCOMPUTER is
good.
Note: The reference number or MICROCOMPUTER pin number of transistor (Q110) and electrolytic capacitor (C113) can change depending
on the models. Be sure to check the reference numbers on schematic diagram before starting the discharging work.
2-3. Confirmation of soldering state of MICROCOMPUTER
Check the soldering state of the MICROCOMPUTER in addition to the above described procedures. Be sure to exchange the
MICROCOMPUTER after surely confirming that the trouble is not caused by poor soldering but the MICROCOMPUTER itself.
Fig-2-2
MICRO-
COMPUTER
MICROCOMPUTER
FRONT C.B
FRONT C.B
VSS
VDD
C113
*
%
C113
18
15
Short with tweezers.
All manuals and user guides at all-guides.com
all-guides.com

– 7 –
DISASSEMBLY INSTRUCTIONS
CD DISASSEMBLING PROCEDURE
3. Remove the 4 screws (Ex2, Fx2) from both sides.
1. Remove the 19 screws (Ax11, Bx8) and remove the
CABI, STEEL.
2. Remove the 3 screws from the bottom of the unit.
A
A
A
A
A
A
A
A
A A A
B
B
B
B
B
B
CABI, STEEL
B
B
E
F
E
F
All manuals and user guides at all-guides.com

–8 –
4. Remove the 20 screws (Cx18, Dx2) and remove the
CABI, REAR ASSY.
5. Remove the 6 FFCs from the CONNECT C.B.
6. Remove the PANEL, REAR CD.
7. Remove the CHAS, 3CD together with the AZG-1.
8. Remove the 2 screws and remove the AZG-1 from the
CHAS, 3CD.
The AZG-1 can be repaired while the power is on by using the
jig introduced in the Service Technical Information (SI-98-028).
1. Procedure
Connect the jig as shown below.
CD service position
C
C
C
C
D
C
CCCC
CABI, REAR
ASSY
C
C
C
D
C
C
CCC
C
PANEL, REAR CD
CHAS, 3CD
CHAS, 3CD
AZG-1
PWB, CONNECT
CONNECT C.B
All manuals and user guides at all-guides.com

– 9 –
ELECTRICAL MAIN PARTS LIST
DESCRIPTIONREF. NO. KANRI
NO.
PART NO. DESCRIPTIONREF. NO. KANRI
NO.
PART NO.
IC
8A-MT4-601-010 C-IC,LC866560W-5P68
87-017-888-080 IC,NJM4558MD
87-A20-914-010 IC,SPS-442-1-F
87-A21-021-040 C-IC,BU2099FV
87-A21-398-010 IC,STK490-110
87-A20-783-040 C-IC,BA7762AFS
87-A21-023-040 C-IC,BA3835F
87-A21-022-040 C-IC,BA3880FS
87-A21-031-040 C-IC,BU4551BF
87-A21-202-040 C-IC,M62445AFP
87-A20-613-040 C-IC,BU9262AFS
87-A20-820-010 IC,BA7625
87-017-917-080 IC,BU4066BCF
87-017-726-080 IC,BU4052 BCF
87-017-915-080 IC,BU4094BCF
87-070-127-110 IC,LC72131D
87-A20-913-010 IC,LA1837NL
87-020-454-010 IC,DN6851
TRANSISTOR
87-026-245-080 TR,DTC114ES
87-026-609-080 TR,KTA1266GR
87-A30-198-080 TR,KTC3199GR
87-026-610-080 TR,KTC3198GR
87-A30-076-080 C-TR,2SC3052F
87-A30-075-080 C-TR,2SA1235F
87-A30-234-080 TR,CSC4115BC
87-A30-087-080 C-FET,2SK2158
87-A30-107-070 C-TR,CMBT5401
89-333-266-080 CHIP TR,2SC3326B
87-A30-190-080 TR,CC5551
87-A30-073-080 C-TR,RT1N 141C
87-A30-071-080 C-TR,RT1N 144C
87-A30-074-080 C-TR,RT1P 141C
87-A30-106-070 C-TR,CMBT5551
87-A30-202-080 C-TR,RT1P441C
87-A30-186-010 FET,2SK3053
87-A30-240-080 TR,CSA1585BC
87-A30-159-080 C-TR,KTA1298Y
87-A30-047-080 TR,CSD655E
87-A30-072-080 C-TR,RT1P 144C
87-A30-142-040 C-TR,DTA123EKA
87-A30-097-010 TR,FN1016
87-A30-098-010 TR,FP1016
87-A30-162-010 FET,2SK2937
DIODE
87-020-465-080 DIODE,1SS133 (110MA)
87-A40-224-010 DIODE,GBU8D
87-070-274-080 DIODE,1N4003 SEM
87-A40-341-080 ZENER,MTZJ 36 A
87-A40-345-080 ZENER,MTZJ10C
87-A40-270-080 C-DIODE,MC2838
87-A40-313-080 C-DIODE,MC 2840
87-A40-269-080 C-DIODE,MC2836
87-A40-004-080 ZENER,MTZJ16A
87-A40-435-080 ZENER,MTZJ30D
87-A40-488-080 DIODE,1SS244
87-020-331-080 CHIP-DIODE,DAN202K
87-A40-344-080 ZENER,MTZJ6.2C
87-A40-646-010 DIODE,FMB-G16L
87-070-136-080 ZENER,MTZJ5.1B
87-017-932-080 ZENER,MTJ6.2B
87-070-345-080 DIODE,IN4148
87-A40-002-080 ZENER,MTZJ5.1C
87-A40-438-080 ZENER,MTZJ4.7A
87-A40-234-080 ZENER,MTZJ5.6A
MAIN C.B
C1 87-012-369-080 C-CAP,S 0.047-50F
C2 87-012-369-080 C-CAP,S 0.047-50F
C3 87-012-368-080 C-CAP,S 0.1-50 F
C4 87-012-368-080 C-CAP,S 0.1-50 F
C5 87-012-368-080 C-CAP,S 0.1-50 F
C6 87-012-368-080 C-CAP,S 0.1-50 F
C9 87-016-658-090 CAP,E 4700-35 SMG
C10 87-016-658-090 CAP,E 4700-35 SMG
C21 87-010-385-080 CAP, ELECT 220-25V
C22 87-010-385-080 CAP, ELECT 220-25V
C23 87-010-247-080 CAP, ELECT 100-50V
C24 87-010-247-080 CAP, ELECT 100-50V
C25 87-010-430-080 CAP, ELECT 100-63
C26 87-010-263-080 CAP, ELECT 100-10V
C29 87-010-247-080 CAP, ELECT 100-50V
C30 87-010-235-080 CAP,E 470-16 SME
C31 87-010-235-080 CAP,E 470-16 SME
C61 87-010-260-080 CAP, ELECT 47-25V
C62 87-010-403-080 CAP, ELECT 3.3-50V
C91 87-010-401-080 CAP, ELECT 1-50V
C92 87-010-374-080 CAP, ELECT 47-10V
C93 87-010-380-080 CAP, ELECT 47-16V
C103 87-010-401-080 CAP, ELECT 1-50V
C104 87-010-401-080 CAP, ELECT 1-50V
C105 87-010-322-080 C-CAP,S 100P-50 CH
C106 87-010-322-080 C-CAP,S 100P-50 CH
C112 87-010-187-080 C-CAP,S 5600P-50 K B
C113 87-010-187-080 C-CAP,S 5600P-50 K B
C115 87-010-196-080 CHIP CAPACITOR,0.1-25
C116 87-010-196-080 CHIP CAPACITOR,0.1-25
C120 87-010-405-080 CAP, ELECT 10-50V
C121 87-010-405-080 CAP, ELECT 10-50V
C137 87-010-322-080 C-CAP,S 100P-50 CH
C138 87-010-322-080 C-CAP,S 100P-50 CH
C148 87-010-197-080 CAP, CHIP 0.01 DM
C149 87-010-197-080 CAP, CHIP 0.01 DM
C150 87-010-197-080 CAP, CHIP 0.01 DM
C161 87-010-197-080 CAP, CHIP 0.01 DM
C229 87-010-993-080 C-CAP,S 0.056-25 B
C230 87-010-993-080 C-CAP,S 0.056-25 B
C231 87-010-196-080 CHIP CAPACITOR,0.1-25
C232 87-010-196-080 CHIP CAPACITOR,0.1-25
C233 87-010-190-080 S CHIP F 0.01
C234 87-010-190-080 S CHIP F 0.01
C250 87-010-406-080 CAP, ELECT 22-50
C303 87-012-157-080 C-CAP,S 330P-50 CH
C304 87-012-157-080 C-CAP,S 330P-50 CH
C307 87-010-196-080 CHIP CAPACITOR,0.1-25
C311 87-010-198-080 CAP, CHIP 0.022
C312 87-010-198-080 CAP, CHIP 0.022
C315 87-010-178-080 CHIP CAP 1000P
C316 87-010-178-080 CHIP CAP 1000P
C321 87-012-142-080 CAP, S 0.33-16
C322 87-012-142-080 CAP, S 0.33-16
C324 87-010-260-080 CAP, ELECT 47-25V
C325 87-010-370-080 CAP,E 330-6.3 SME
C327 87-010-404-080 CAP, ELECT 4.7-50V
C328 87-010-404-080 CAP, ELECT 4.7-50V
C332 87-010-196-080 CHIP CAPACITOR,0.1-25
C335 87-010-401-080 CAP, ELECT 1-50V
C336 87-010-401-080 CAP, ELECT 1-50V
C337 87-010-196-080 CHIP CAPACITOR,0.1-25
C339 87-010-196-080 CHIP CAPACITOR,0.1-25
C340 87-010-196-080 CHIP CAPACITOR,0.1-25
C351 87-012-140-080 CAP 470P
C352 87-012-140-080 CAP 470P
C354 87-010-175-080 CAP 560P
C355 87-010-178-080 CHIP CAP 1000P
All manuals and user guides at all-guides.com

– 10 –
DESCRIPTIONREF. NO. KANRI
NO.
PART NO. DESCRIPTIONREF. NO. KANRI
NO.
PART NO.
C356 87-010-260-080 CAP, ELECT 47-25V
C357 87-010-197-080 CAP, CHIP 0.01 DM
C358 87-010-183-080 C-CAP,S 2700P-50 B
C359 87-010-183-080 C-CAP,S 2700P-50 B
C360 87-010-183-080 C-CAP,S 2700P-50 B
C370 87-010-196-080 CHIP CAPACITOR,0.1-25
C373 87-016-083-080 C-CAP,S 0.15-16 RK
C374 87-016-083-080 C-CAP,S 0.15-16 RK
C378 87-010-196-080 CHIP CAPACITOR,0.1-25
C386 87-010-196-080 CHIP CAPACITOR,0.1-25
C388 87-012-156-080 C-CAP,S 220P-50 CH
C393 87-010-319-080 C-CAP,S 56P-50 J CH
C394 87-010-319-080 C-CAP,S 56P-50 J CH
C401 87-010-196-080 CHIP CAPACITOR,0.1-25
C402 87-010-260-080 CAP, ELECT 47-25V
C403 87-010-404-080 CAP, ELECT 4.7-50V
C404 87-010-404-080 CAP, ELECT 4.7-50V
C405 87-010-404-080 CAP, ELECT 4.7-50V
C406 87-010-404-080 CAP, ELECT 4.7-50V
C407 87-010-188-080 CAP,CHIP 6800P
C408 87-010-188-080 CAP,CHIP 6800P
C409 87-012-140-080 CAP 470P
C410 87-012-140-080 CAP 470P
C411 87-010-404-080 CAP, ELECT 4.7-50V
C412 87-010-404-080 CAP, ELECT 4.7-50V
C413 87-010-404-080 CAP, ELECT 4.7-50V
C414 87-010-404-080 CAP, ELECT 4.7-50V
C415 87-010-197-080 CAP, CHIP 0.01 DM
C416 87-010-197-080 CAP, CHIP 0.01 DM
C417 87-010-195-080 C-CAP,S 0.068-25 F
C418 87-010-956-080 CHIP-CAP,S 0.068-25B
C419 87-010-260-080 CAP, ELECT 47-25V
C421 87-012-140-080 CAP 470P
C422 87-012-140-080 CAP 470P
C451 87-010-401-080 CAP, ELECT 1-50V
C452 87-010-401-080 CAP, ELECT 1-50V
C454 87-010-401-080 CAP, ELECT 1-50V
C457 87-010-196-080 CHIP CAPACITOR,0.1-25
C458 87-010-196-080 CHIP CAPACITOR,0.1-25
C461 87-010-544-080 CAP, ELECT 0.1-50V
C471 87-010-401-080 CAP, ELECT 1-50V
C481 87-010-196-080 CHIP CAPACITOR,0.1-25
C601 87-010-183-080 C-CAP,S 2700P-50 B
C602 87-010-183-080 C-CAP,S 2700P-50 B
C607 87-010-318-080 C-CAP,S 47P-50 CH
C608 87-010-318-080 C-CAP,S 47P-50 CH
C612 87-010-322-080 C-CAP,S 100P-50 CH
C613 87-016-081-080 C-CAP,S 0.1-16 RK
C614 87-016-081-080 C-CAP,S 0.1-16 RK
C619 87-010-185-080 C-CAP,S 3900P-50 B
C620 87-010-185-080 C-CAP,S 3900P-50 B
C621 87-010-401-080 CAP, ELECT 1-50V
C622 87-010-401-080 CAP, ELECT 1-50V
C628 87-010-322-080 C-CAP,S 100P-50 CH
C629 87-010-405-080 CAP, ELECT 10-50V
C630 87-010-213-080 C-CAP,S 0.015-50 B
C631 87-010-992-080 C-CAP,S 0.047-25 B
C632 87-010-263-080 CAP, ELECT 100-10V
C633 87-010-263-080 CAP, ELECT 100-10V
C634 87-010-196-080 CHIP CAPACITOR,0.1-25
C635 87-010-196-080 CHIP CAPACITOR,0.1-25
C636 87-010-992-080 C-CAP,S 0.047-25 B
C637 87-010-183-080 C-CAP,S 2700P-50 B
C640 87-010-314-080 C-CAP,S 22P-50V
C641 87-010-196-080 CHIP CAPACITOR,0.1-25
C678 87-010-196-080 CHIP CAPACITOR,0.1-25
C680 87-010-196-080 CHIP CAPACITOR,0.1-25
C681 87-010-197-080 CAP, CHIP 0.01 DM
C701 87-010-263-080 CAP, ELECT 100-10V
C702 87-010-196-080 CHIP CAPACITOR,0.1-25
C703 87-010-319-080 C-CAP,S 56P-50 CH
C704 87-010-319-080 C-CAP,S 56P-50 CH
C705 87-012-393-080 C-CAP,S 0.22-16 R K
C706 87-010-197-080 CAP, CHIP 0.01 DM
C707 87-010-180-080 C-CER 1500P
C708 87-010-213-080 C-CAP,S 0.015-50 B
C709 87-010-213-080 C-CAP,S 0.015-50 B
C710 87-010-197-080 CAP, CHIP 0.01 DM
C711 87-010-181-080 CAP,CHIP S 1800P
C712 87-010-196-080 CHIP CAPACITOR,0.1-25
C713 87-010-544-080 CAP, ELECT 0.1-50V
C714 87-010-374-080 CAP, ELECT 47-10V
C715 87-010-494-080 CAP ELECT GAS 1/50
C716 87-010-494-080 CAP ELECT GAS 1/50
C717 87-010-183-080 C-CAP,S 2700P-50 B
C718 87-010-183-080 C-CAP,S 2700P-50 B
C731 87-010-405-080 CAP, ELECT 10-50V
C732 87-010-196-080 CHIP CAPACITOR,0.1-25
C733 87-010-196-080 CHIP CAPACITOR,0.1-25
C734 87-012-156-080 C-CAP,S 220P-50 J CH
C735 87-010-178-080 C-CAP,S 1000P-50 K B
C736 87-010-196-080 CHIP CAPACITOR,0.1-25
C738 87-010-318-080 C-CAP,S 47P-50 J CH
C740 87-010-322-080 C-CAP,S 100P-50 CH
C741 87-010-178-080 C-CAP,S 1000P-50 K B
CN3 87-A60-739-010 CONN,13P JL-BT
CN91 87-A60-109-010 CONN,2P V S2M-2W
CN351 87-A60-625-010 CONN,8P V 2MM JMT
CN601 87-A60-136-010 CONN,11P V FE
CN602 87-A60-131-010 CONN,6P V FE
CN603 87-A60-142-010 CONN,17P V FE
CN604 87-099-570-010 CONN,13P TUC-P13P-B1
CN607 87-A60-140-010 CONN,15P V FE
CN608 87-A60-621-010 CONN,4P V 2MM JMT
CNA1 8A-NF8-653-010 CONN ASSY,9P TID-A(480)
CNA202 88-805-051-890 CONN ASSY,5P PH
CNA205 8A-MT4-606-010 CONN ASSY,2P VH
J202 87-A60-929-010 JACK,DIA6.3 BLK ST W/S TAI
J205 87-A60-750-010 JACK,PIN 4P R/W BLUE
J601 87-099-625-010 JACK PIN 4P,RVS (KM)
L201 87-003-383-010 COIL,1UH-S
L202 87-003-383-010 COIL,1UH-S
L301 87-A50-049-010 COIL,TRAP 85K(COI)
L302 87-A50-049-010 COIL,TRAP 85K(COI)
L351 87-007-342-010 COIL,OSC 85K BIAS
L701 87-005-448-080 COIL 220UH,K
SFR351 87-024-356-080 SFR,47K DIA6 H
SFR352 87-024-356-080 SFR,47K DIA6 H
WH1 87-A90-510-010 HLDR,WIRE 2.5-9P
WH3 87-A90-506-010 HLDR,WIRE 2.5-2P
FRONT C.B
C101 87-A10-189-040 CAP,E 220-10
C105 87-012-155-080 C-CAP 180P-50CH
C106 87-010-311-080 C-CAP,S 12P-50 CH
C107 87-012-157-080 C-CAP,S 330P-50 CH
C108 87-010-405-040 CAP,E 10-50
C110 87-010-183-080 C-CAP,S 2700P-50 B
C111 87-010-213-080 C-CAP,S 0.015-50 B
C112 87-A11-606-080 C-CAP,S 0.022-25 K B
C113 87-A10-189-040 CAP,E 220-10
C114 87-010-196-080 CHIP CAPACITOR,0.1-25
C115 87-010-322-080 C-CAP,S 100P-50 CH
C116 87-010-400-040 CAP,E 0.47-50
C117 87-010-378-080 CAP,E 10-16 M
C118 87-012-369-080 C-CAP,S 0.047-50F
C119 87-010-408-040 CAP,E 47-50 SME
C120 87-010-404-040 CAP,E 4.7-50 M
C121 87-010-404-040 CAP,E 4.7-50 M
All manuals and user guides at all-guides.com

– 11 –
DESCRIPTIONREF. NO. KANRI
NO.
PART NO. DESCRIPTIONREF. NO. KANRI
NO.
PART NO.
C122 87-010-408-040 CAP,E 47-50 M
C123 87-010-196-080 CHIP CAPACITOR,0.1-25
C125 87-010-196-080 CHIP CAPACITOR,0.1-25
C126 87-010-196-080 CHIP CAPACITOR,0.1-25
C127 87-010-196-080 CHIP CAPACITOR,0.1-25
C128 87-012-140-080 CAP 470P
C129 87-010-196-080 CHIP CAPACITOR,0.1-25
C130 87-010-196-080 CHIP CAPACITOR,0.1-25
C201 87-010-196-080 CHIP CAPACITOR,0.1-25
C204 87-012-156-080 C-CAP,S 220P-50 CH
C207 87-010-322-080 C-CAP,S 100P-50 CH
C281 87-010-112-040 CAP,E 100-16
C305 87-010-196-080 CHIP CAPACITOR,0.1-25
C381 87-010-196-080 CHIP CAPACITOR,0.1-25
C382 87-012-158-080 C-CAP,S 390P-50 CH
C383 87-010-196-080 CHIP CAPACITOR,0.1-25
C384 87-010-196-080 CHIP CAPACITOR,0.1-25
C385 87-010-196-080 CHIP CAPACITOR,0.1-25
C386 87-010-196-080 CHIP CAPACITOR,0.1-25
C387 87-010-196-080 CHIP CAPACITOR,0.1-25
C388 87-010-263-040 CAP,E 100-10 M
C390 87-010-196-080 CHIP CAPACITOR,0.1-25
C938 87-012-145-080 CAP, CHIP S 270P CH
C941 87-012-145-080 CAP, CHIP S 270P CH
C942 87-012-145-080 CAP, CHIP S 270P CH
C943 87-012-145-080 CAP, CHIP S 270P CH
C944 87-012-145-080 CAP, CHIP S 270P CH
C945 87-012-145-080 CAP, CHIP S 270P CH
C946 87-012-145-080 CAP, CHIP S 270P CH
C947 87-012-145-080 CAP, CHIP S 270P CH
C948 87-012-145-080 CAP, CHIP S 270P CH
C949 87-012-145-080 CAP, CHIP S 270P CH
C950 87-012-145-080 CAP, CHIP S 270P CH
C951 87-012-145-080 CAP, CHIP S 270P CH
CN101 87-A60-142-010 CONN,17P V FE
CN102 87-A60-136-010 CONN,11P V FE
CN103 87-099-015-010 CONN,13P V BLK 6216
CN104 87-A60-673-010 CONN,9P H 2MM JMT
CN105 87-A60-586-010 CONN,4P V FE
CN301 87-A60-140-010 CONN,15P V FE
CNA602 88-805-041-690 CONN ASSY,4P PH
FL101 8A-MT4-605-010 FL,BJ741GK
L101 87-A50-408-010 COIL,OSC 5.76MHZ
LED242 87-A40-317-080 LED,SLR-342VCT31 RED
LED243 87-A40-317-080 LED,SLR-342VCT31 RED
LED246 87-A40-317-080 LED,SLR-342VCT31 RED
LED248 87-A40-317-080 LED,SLR-342VCT31 RED
LED250 87-A40-317-080 LED,SLR-342VCT31 RED
LED251 87-A40-317-080 LED,SLR-342VCT31 RED
LED254 87-A40-317-080 LED,SLR-342VCT31 RED
LED256 87-A40-317-080 LED,SLR-342VCT31 RED
OPERATE C.B
C205 87-012-156-080 C-CAP,S 220P-50 CH
C209 87-010-196-080 CHIP CAPACITOR,0.1-25
C282 87-010-197-080 CAP, CHIP 0.01 DM
C284 87-010-182-080 C-CAP,S 2200P-50 B
C601 87-010-186-080 C-CAP,S 4700P-50 K B
C602 87-010-405-040 CAP, ELECT 10-50V M
C603 87-010-320-080 C-CAP,S 68P-50 J CH
C604 87-010-492-040 CAP, ELECT 0.33-50 M
C605 87-010-196-080 CHIP CAPACITOR,0.1-25
C606 87-016-044-040 CAP, ELECT 100-16 M
C607 87-010-196-080 CHIP CAPACITOR,0.1-25
C608 87-010-178-080 C-CAP,S 1000P-50 K B
CN205 87-099-564-010 CONN,4P TUC-P4P-B1
CN206 87-099-564-010 CONN,4P TUC-P4P-B1
CN207 87-099-564-010 CONN,4P TUC-P4P-B1
CN208 87-099-564-010 CONN,4P TUC-P4P-B1
CN302 87-A60-163-010 CONN,15P H FE
CN303 87-A60-619-010 CONN,2P V 2MM JMT
LED201 87-A40-317-080 LED,SLR-342VCT31 RED
LED202 87-A40-317-080 LED,SLR-342VCT31 RED
LED203 87-A40-317-080 LED,SLR-342VCT31 RED
LED204 87-A40-317-080 LED,SLR-342VCT31 RED
LED205 87-A40-317-080 LED,SLR-342VCT31 RED
LED216 87-A40-619-040 LED,SLR-56PT-T31-W GRN
LED217 87-A40-619-040 LED,SLR-56PT-T31-W GRN
LED218 87-A40-619-040 LED,SLR-56PT-T31-W GRN
LED219 87-A40-619-040 LED,SLR-56PT-T31-W GRN
LED220 87-A40-619-040 LED,SLR-56PT-T31-W GRN
LED221 87-A40-619-040 LED,SLR-56PT-T31-W GRN
LED293 87-A40-317-080 LED,SLR-342VCT31 RED
S101 87-A91-590-010 SW,RTRY RE0121PVVOL
S102 87-A91-589-010 SW,RTRY RE0121PVJOG
S301 87-A90-095-080 SW,TACT EVQ11G04M
S302 87-A90-095-080 SW,TACT EVQ11G04M
S303 87-A90-095-080 SW,TACT EVQ11G04M
S304 87-A90-095-080 SW,TACT EVQ11G04M
S305 87-A90-095-080 SW,TACT EVQ11G04M
S306 87-A90-095-080 SW,TACT EVQ11G04M
S307 87-A90-095-080 SW,TACT EVQ11G04M
S308 87-A90-095-080 SW,TACT EVQ11G04M
S309 87-A90-095-080 SW,TACT EVQ11G04M
S310 87-A90-095-080 SW,TACT EVQ11G04M
S321 87-A90-095-080 SW,TACT EVQ11G04M
S322 87-A90-095-080 SW,TACT EVQ11G04M
S323 87-A90-095-080 SW,TACT EVQ11G04M
S324 87-A90-095-080 SW,TACT EVQ11G04M
S325 87-A90-095-080 SW,TACT EVQ11G04M
S326 87-A90-095-080 SW,TACT EVQ11G04M
S327 87-A90-095-080 SW,TACT EVQ11G04M
S328 87-A90-095-080 SW,TACT EVQ11G04M
S329 87-A90-095-080 SW,TACT EVQ11G04M
S341 87-A90-095-080 SW,TACT EVQ11G04M
S344 87-A90-095-080 SW,TACT EVQ11G04M
S346 87-A90-095-080 SW,TACT EVQ11G04M
S347 87-A90-095-080 SW,TACT EVQ11G04M
S348 87-A90-095-080 SW,TACT EVQ11G04M
S349 87-A90-095-080 SW,TACT EVQ11G04M
S350 87-A90-095-080 SW,TACT EVQ11G04M
S351 87-A90-095-080 SW,TACT EVQ11G04M
S352 87-A90-095-080 SW,TACT EVQ11G04M
S353 87-A90-095-080 SW,TACT EVQ11G04M
AMP C.B
C27 87-012-140-080 C-CAP,S 470P-50 J CH
C29 87-010-247-080 CAP, ELECT 100-50V
C103 87-010-408-080 CAP, ELECT 47-50V
C104 87-010-408-080 CAP, ELECT 47-50V
C109 87-010-322-080 C-CAP,S 100P-50 CH
C110 87-010-322-080 C-CAP,S 100P-50 CH
C111 87-010-260-080 CAP, ELECT 47-25V
C112 87-A10-812-080 C-CAP,S 220P-200 J CH
C113 87-010-197-080 CAP, CHIP 0.01 DM
C114 87-010-260-080 CAP, ELECT 47-25V
C115 87-A10-812-080 C-CAP,S 220P-200 J CH
C116 87-010-197-080 CAP, CHIP 0.01 DM
C125 87-012-388-080 C-CAP,S 0.1-50 Z F
C126 87-012-388-080 C-CAP,S 0.1-50 Z F
C127 87-012-368-080 C-CAP,S 0.1-50 F
C128 87-012-368-080 C-CAP,S 0.1-50 F
C129 87-010-191-080 C-CAP,S 0.015-50 Z F GRM
C130 87-010-191-080 C-CAP,S 0.015-50 Z F GRM
C131 87-010-197-080 CAP, CHIP 0.01 DM
C132 87-010-197-080 CAP, CHIP 0.01 DM
All manuals and user guides at all-guides.com
all-guides.com

– 12 –
!
!
!
!
!
DESCRIPTIONREF. NO. KANRI
NO.
PART NO.
C133 87-010-197-080 CAP, CHIP 0.01 DM
C209 87-010-405-080 CAP, ELECT 10-50V
C210 87-010-405-080 CAP, ELECT 10-50V
C211 87-010-186-080 C-CAP,S 4700P-50 K B
C212 87-010-186-080 C-CAP,S 4700P-50 K B
C217 87-010-260-080 CAP, ELECT 47-25V
C218 87-010-260-080 CAP, ELECT 47-25V
C220 87-010-405-080 CAP, ELECT 10-50V
C223 87-010-197-080 CAP, CHIP 0.01 DM
C224 87-010-197-080 CAP, CHIP 0.01 DM
C228 87-010-405-080 CAP, ELECT 10-50V
C251 87-010-235-080 CAP,E 470-16 M
C301 87-016-299-080 CAP,E 10-100 SME
C302 87-016-299-080 CAP,E 10-100 SME
C303 87-010-196-080 CHIP CAPACITOR,0.1-25
CN201 87-A60-727-010 CONN,13P JL-R
CN5 87-009-938-010 CONN,2P VH
CNA204 8A-MT4-607-010 CONN ASSY,9P VH
J203 87-A61-167-010 TERMINAL,SP 4P LTS0420-1002
L101 87-003-383-010 COIL,1UH-S
L102 87-003-383-010 COIL,1UH-S
R151 87-A00-669-080 RES,M/F 0.22-2WJ RA
R152 87-A00-669-080 RES,M/F 0.22-2WJ RA
R153 87-A00-669-080 RES,M/F 0.22-2WJ RA
R154 87-A00-669-080 RES,M/F 0.22-2WJ RA
R155 87-A00-669-080 RES,M/F 0.22-2WJ RA
R156 87-A00-669-080 RES,M/F 0.22-2WJ RA
R157 87-A00-669-080 RES,M/F 0.22-2WJ RA
R175 87-A00-669-080 RES,M/F 0.22-2WJ RA
R277 87-A00-669-080 RES,M/F 0.22-2WJ RA
R278 87-A00-669-080 RES,M/F 0.22-2WJ RA
TH101 87-A91-042-080 C-THMS,100K 55001
TH102 87-A91-042-080 C-THMS,100K 55001
VIDEO I/O C.B
C901 87-010-406-080 CAP, ELECT 22-50
C902 87-010-406-080 CAP, ELECT 22-50
C903 87-010-406-080 CAP, ELECT 22-50
C904 87-010-406-080 CAP, ELECT 22-50
C905 87-010-406-080 CAP, ELECT 22-50
C906 87-010-260-080 CAP, ELECT 47-25V
C907 87-010-196-080 CHIP CAPACITOR,0.1-25
C908 87-010-387-080 CAP,E 470-25 SME
C909 87-010-371-080 CAP, ELECT 470-6.3V
C910 87-010-371-080 CAP, ELECT 470-6.3V
C911 87-010-371-080 CAP, ELECT 470-6.3V
C912 87-010-196-080 CHIP CAPACITOR,0.1-25
C913 87-010-196-080 CHIP CAPACITOR,0.1-25
C917 87-010-196-080 CHIP CAPACITOR,0.1-25
C918 87-010-196-080 CHIP CAPACITOR,0.1-25
CN904 87-A60-140-010 CONN,15P V FE
CN905 87-A60-595-010 CONN,17P TUC-P17P-B1
CNA901 87-A60-130-010 CONN,5P V FE
L901 87-003-152-080 COIL, 100UH
R905 87-010-317-080 C-CAP,S 39P-50 CH
VIDEO JACK C.B
C914 87-010-196-080 CHIP CAPACITOR,0.1-25
C915 87-010-196-080 CHIP CAPACITOR,0.1-25
C916 87-010-196-080 CHIP CAPACITOR,0.1-25
CN906 87-A60-594-010 CONN,17P TUC-P17X-B1
J901 87-A61-236-010 JACK,PIN 3P Y/R/W
J902 87-A61-236-010 JACK,PIN 3P Y/R/W
J903 87-A61-236-010 JACK,PIN 3P Y/R/W
J904 87-A61-236-010 JACK,PIN 3P Y/R/W
J905 87-A61-236-010 JACK,PIN 3P Y/R/W
VIDEO-3 C.B
C951 87-010-196-080 CHIP CAPACITOR,0.1-25
C952 87-010-196-080 CHIP CAPACITOR,0.1-25
C953 87-010-188-080 CAP,CHIP 6800P
C954 87-010-188-080 CAP,CHIP 6800P
CN901 87-A60-130-010 CONN,5P V FE
FB951 83-XM1-617-080 C-COIL,BK2125 HM601
J951 87-A61-180-010 JACK,PIN 3P Y/W/R W/O SW G
CONNECT C.B
CN651 87-A60-131-010 CONN,6P V FE
CN652 87-A60-131-010 CONN,6P V FE
CN653 87-A60-138-010 CONN,13P V FE
CN654 87-A60-138-010 CONN,13P V FE
CN655 87-A60-130-010 CONN,5P V FE
CN656 87-A60-130-010 CONN,5P V FE
VOLTAGE SEL SW C.B
CNA2 8A-MTM-640-010 CONN ASSY,3P AC-SW
CNA3 8A-MTM-639-010 CONN ASSY,2P AC-SW
S1 87-036-067-010 SLIDE SW (AC VOLTAGE)(H ONLY)
KEY C.B
CNA304 88-805-021-590 CONN ASSY,2P
S314 87-A90-095-080 SW,TACT EVQ11G04M
S315 87-A90-095-080 SW,TACT EVQ11G04M
S316 87-A90-095-080 SW,TACT EVQ11G04M
MIC C.B
FB601 87-A50-190-080 C-COIL,S BLM21A102S
J601 87-099-659-010 JACK,6.3 JY-6314-01130
J602 87-099-659-010 JACK,6.3 JY-6314-01130
CN601 87-009-030-010 CONN,2P V WHT PH
PT C.B
C1 87-010-387-080 CAP,E 470-25 SME
C3 87-018-214-080 CAP TC U 0.1-50F
C4 87-018-214-080 CAP TC U 0.1-50F
C5 87-018-214-080 CAP TC U 0.1-50F
C6 87-018-214-080 CAP TC U 0.1-50F
C7 87-A10-479-080 CAP,CER 2200P-250 M E KH
C8 87-016-658-000 CAP,E 4700-35 M SMG
C9 87-016-658-000 CAP,E 4700-35 M SMG
C10 87-A10-416-090 CAP,E 6800-80 SMG VB
C11 87-A10-416-090 CAP,E 6800-80 SMG VB
C12 87-018-214-080 CAP TC U 0.1-50F
C13 87-018-214-080 CAP TC U 0.1-50F
C14 87-018-214-080 CAP TC U 0.1-50F
C15 87-018-214-080 CAP TC U 0.1-50F
C16 87-A10-416-090 CAP,E 6800-80 SMG VB
C17 87-A10-416-090 CAP,E 6800-80 SMG VB
C18 87-018-214-080 CAP TC U 0.1-50F
C19 87-018-214-080 CAP TC U 0.1-50F
C20 87-010-403-080 CAP, ELECT 3.3-50V
C21 87-018-214-080 CAP TC U 0.1-50F
C22 87-018-214-080 CAP TC U 0.1-50F
CN1 87-A61-110-010 CONN,9P V TID-A
CN2 87-A60-851-010 CONN,9P V VH
CN3 87-A60-645-010 CONN,3P V VH
CN4 87-A60-129-010 CONN,3P V VA-B3P5 VH
CN5 87-099-674-010 CONN,2P V VA
PR1 87-026-682-080 PROTECTOR,10A 491 SERIES 60V
PR2 87-026-682-080 PROTECTOR,10A 491 SERIES 60V
PR3 87-026-682-080 PROTECTOR,10A 491 SERIES 60V
PR4 87-026-682-080 PROTECTOR,10A 491 SERIES 60V
PR5 87-026-682-080 PROTECTOR,10A 491 SERIES 60V
DESCRIPTIONREF. NO. KANRI
NO.
PART NO.
!
!
!
!
!
All manuals and user guides at all-guides.com

– 13 –
PR6 87-026-682-080 PROTECTOR,10A 491 SERIES 60V
PR7 87-026-682-080 PROTECTOR,10A 491 SERIES 60V
PR8 87-026-682-080 PROTECTOR,10A 491 SERIES 60V
PT1 8A-MT4-621-010 PT,AMT-4 LH
PT2 8A-NF8-673-010 PT,SUB ANF-8 (H) KAMI
RY1 87-A91-339-010 RELAY,AC DC12V G5PA-2
LED A C.B
CN203 87-A60-688-010 CONN,4P H GRY TUC-P04X-C1
D202 87-A40-786-080 LED,SMLS1BE16WTP4 BLU/UMB
LED B C.B
CN204 87-A60-688-010 CONN,4P H GRY TUC-P04X-C1
D201 87-A40-786-080 LED,SMLS1BE16WTP4 BLU/UMB
LED C C.B
CN202 87-A60-688-010 CONN,4P H GRY TUC-P04X-C1
D203 87-A40-786-080 LED,SMLS1BE16WTP4 BLU/UMB
LED D C.B
CN201 87-A60-688-010 CONN,4P H GRY TUC-P04X-C1
D204 87-A40-786-080 LED,SMLS1BE16WTP4 BLU/UMB
TUNER C.B
C701 87-010-381-080 CAP,ELECT 330-16V
C702 87-010-404-080 CAP,ELECT 4.7-50V
C703 87-012-286-020 CAP,U 0.01-25
C704 87-012-286-020 CAP,U 0.01-25
C705 87-A10-592-020 C-CAP,S 0.015-50 J B
C706 87-A10-592-020 C-CAP,S 0.015-50 J B
C709 87-012-195-020 C-CAP,U 100P-50CH
C711 87-010-260-080 CAP,ELECT 47-25V
C712 87-010-831-020 C-CAP,U,0.1-16F
C714 87-012-286-020 CAP,U 0.01-25
C717 87-012-286-020 CAP,U 0.01-25
C719 87-012-286-020 CAP,U 0.01-25
C720 87-012-195-020 C-CAP,U 100P-50CH
C721 87-012-176-020 CAP,15P
C722 87-012-176-020 CAP,15P
C723 87-012-274-020 CHIP CAP,U 1000P-50B
C725 87-012-274-020 CHIP CAP,U 1000P-50B
C727 87-010-196-020 CHIP CAPACITOR,0.1-25
C728 87-010-248-080 CAP,ELECT 220-10V
C729 87-012-274-020 CHIP CAP,U 1000P-50B
C731 87-012-286-020 CAP,U 0.01-25
C733 87-010-987-080 C-CAP,S 1500P-50 CH
C734 87-010-987-080 C-CAP,S 1500P-50 CH
C735 87-010-987-080 C-CAP,S 1500P-50 CH
C736 87-010-987-080 C-CAP,S 1500P-50 CH
C737 87-A10-592-020 C-CAP,S 0.015-50 J B
C738 87-A10-592-020 C-CAP,S 0.015-50 J B
C751 87-012-365-020 C-CAP,S 0.027-25VBK
C752 87-012-365-020 C-CAP,S 0.027-25VBK
C756 87-012-286-020 CAP,U 0.01-25
C757 87-012-188-020 C-CAP,U 47P-50 CH
C758 87-012-167-020 C-CAP,U 5P-50 CH
C763 87-010-829-020 CAP,U 0.047-16
C764 87-012-337-020 C-CAP,U 56P-50 CH
C765 87-012-286-020 CAP,U 0.01-25
C768 87-012-286-020 CAP,U 0.01-25
C769 87-010-260-080 CAP,ELECT 47-25V
C770 87-010-829-020 CAP,U 0.047-16
C771 87-010-383-080 CAP,ELECT 33-25V
C772 87-010-829-020 CAP,U 0.047-16
C773 87-010-196-020 CHIP CAPACITOR,0.1-25
C774 87-010-263-080 CAP,ELECT 100-10V
C775 87-010-404-080 CAP,ELECT 4.7-50V
C776 87-012-286-020 CAP,U 0.01-25
C777 87-010-400-080 CAP,ELECT 0.47-50V
C778 87-010-401-080 CAP,ELECT 1-50V
C779 87-010-401-080 CAP,ELECT 1-50V
C780 87-010-196-020 CHIP CAPACITOR,0.1-25
C781 87-010-405-080 CAP,ELECT 10-50V
C782 87-010-405-080 CAP,ELECT 10-50V
C783 87-012-286-020 CAP,U 0.01-25
C784 87-012-286-020 CAP,U 0.01-25
C785 87-010-401-080 CAP,ELECT 1-50V
C786 87-010-401-080 CAP,ELECT 1-50V
C789 87-012-275-020 C-CAP,U 1200P-50 B
C790 87-012-275-020 C-CAP,U 1200P-50 B
C791 87-010-405-080 CAP,ELECT 10-50V
C793 87-012-273-020 C-CAP,U 820P-50 B
C794 87-010-406-080 CAP,ELECT 22-50
C795 87-010-596-020 CAP,S 0.047-16
C796 87-010-403-080 CAP,ELECT 3.3-50V
C799 87-010-829-020 CAP,U 0.047-16
C812 87-012-286-020 CAP,U 0.01-25
C820 87-010-260-080 CAP,ELECT 47-25V
C821 87-012-286-020 CAP,U 0.01-25
C822 87-012-286-020 CAP,U 0.01-25
C823 87-012-286-020 CAP,U 0.01-25
C828 87-010-196-020 CHIP CAPACITOR,0.1-25
C829 87-010-196-020 CHIP CAPACITOR,0.1-25
C959 87-010-196-020 CHIP CAPACITOR,0.1-25
C960 87-010-196-020 CHIP CAPACITOR,0.1-25
C961 87-012-170-020 C-CAP,U 8P-50 D CH
C963 87-010-196-020 CHIP CAPACITOR,0.1-25
CF801 87-008-261-010 FILTER,SFE10.7MA5
CF802 87-008-261-010 FILTER,SFE10.7MA5
CN701 87-A60-700-010 CONN,13P H GRY TUC-P13X-C1
FFE801 A8-8ZA-190-030 8ZA-1 FEUNM
J801 87-A60-702-010 TERMINAL,ANT 4P CJ-9036
L771 87-A50-266-010 COIL,FM DET-2N(TOK)
L772 87-A91-110-010 FLTR,PCFJZH-450(TOK)
L981 8Z-ZA1-667-010 COIL,AM PACK4F(TOK)
X721 87-A70-061-010 VIB,XTAL 4.500MHZ CSA-309
DECK C.B
CON1 87-009-352-010 CONN,9P H WHT PH
SFR1 87-024-581-010 SFR,3.3K H KVSF637A
SOL1 82-ZM1-634-010 SOL ASSY,23K
SW2 87-A90-248-010 SW,MICRO ESE11SH2CXQ
SW3 87-A90-248-010 SW,MICRO ESE11SH2CXQ
SW4 87-A90-248-010 SW,MICRO ESE11SH2CXQ
SW5 87-A90-248-010 SW,MICRO ESE11SH2CXQ
SW6 87-A90-248-010 SW,MICRO ESE11SH2CXQ
W1 86-ZM1-602-110 RBN-CORD,4P 220MM
DECK MOTOR C.B
CON1 87-A60-318-010 CONN,4P H 6216-11
M1 87-A90-346-010 MOT,RF-500TB/2560
SW1 87-036-110-010 SW,MICRO SPPB62
HEAD C.B
CON101 86-ZM1-605-010 CONN ASSY,AR3
DESCRIPTIONREF. NO. KANRI
NO.
PART NO. DESCRIPTIONREF. NO. KANRI
NO.
PART NO.
!
!
!
!
!
!
All manuals and user guides at all-guides.com

– 14 –
TRANSISTOR ILLUSTRATION
E C B
DTC114ES
KTC3199
E C B
CC5551
CSA1585
CSC4115
CSD655
KTA1266
KTC3198
G D S
2SK3053
B C E
FN1016
FP1016
88
A
Resistor Code
Chip Resistor Part Coding
Figure
Value of resistor
Chip resistor
Wattage Type Tolerance
1/16W
1/10W
1/8W
1608
2125
3216
5%
5%
5%
CJ
CJ
CJ
Form
LW t
1.6 0.8 0.45
2 1.25 0.45
3.2 1.6
108
118
128
: A
: A
CHIP RESISTOR PART CODE
0.55
Resistor Code
Dimensions (mm)
Symbol
1/16W 1005 5% CJ
1.0 0.5 0.35 104
Lt
W
B
C
E
2SA1235
2SC3052
2SC3326
CMBT5401
CMBT5551
DTA123EKA
KTA1298
RT1N141C
RT1P141C
RT1P144C
RT1P441C
RT1N144C
G
D
S
2SK2158
G D S
2SK2937
All manuals and user guides at all-guides.com

– 15 –
FL (BJ741GK) GRID ASSIGNMENT / ANODE CONNECTION
GRID ASSIGNMENT
All manuals and user guides at all-guides.com

– 16 –
ANODE CONNECTION
All manuals and user guides at all-guides.com
all-guides.com

WIRING - 1 (MAIN)
– 17 –
101112131415161718192021222324
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
1234567892526272829303132
All manuals and user guides at all-guides.com

– 18 –
SCHEMATIC DIAGRAM – 1 (MAIN 1 / 2 : FUNCTION / BBE / DSP / ECHO / CONNECT1/3)
All manuals and user guides at all-guides.com

– 19 –
SCHEMATIC DIAGRAM – 2 (MAIN 2 / 2 : DECK)
All manuals and user guides at all-guides.com

WIRING - 2 (FRONT / CONNECT)
– 20 –
101112131415161718192021222324
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
1234567892526272829303132
All manuals and user guides at all-guides.com
Other manuals for XH-N5
1
Table of contents
Other Aiwa Stereo System manuals
