Aiwa XR-H550MD D User manual

BASIC TAPE MECHANISM : 6ZM-1 AR3
MD / CD STEREO SYSTEM
XR-H550MD
S/M Code No. 09-993-412-1R1
D
SERVICE MANUAL
REVISION
SYSTEM
XR-H550MD
CD–CASSEIVER
CX-SNH550MD
SPEAKER
SX–SWNH550
DATA
BASIC CD MECHANISM : 4ZG-1 Z3RNSMDJM
BASIC MD MECHANISM : ZZG-6 D
MODEL CODE : 8ZNB6-9130(CX-SNH550MD S)
8ZNS6-9137(SX-SWNH550 SN)
このサービスマニュアルはシンプル版（S/MCodeNo.09-993-412-1T1）の改定版です。
差し替えて使用してください。
このサービスマニュアルにはCDメカニズムの説明は含まれていません。CDメカニズムについ
ては、4ZG-1,S/MCodeNo.09-992-325-4N1のマニュアルを参照してください。

2
TABLE OF CONTENTS
SPECIFICATIONS .................................................................................................................................. 3
ACCESSORIES/PACKAGE LIST ........................................................................................................... 3
安全に修理(補修)をするために............................................................................................................ 4
光学ブロック交換時の注意 ..................................................................................................................... 5
DISASSEMBLY INSTRUCTIONS...................................................................................................... 6-13
CASSETTE MECHANISM DISASSEMBLY INSTRUCTIONS.............................................................. 14
修理時の注意................................................................................................................................... 15, 16
ELECTRICAL MAIN PARTS LIST ................................................................................................... 17-22
TRANSISTOR ILLUSTRATION ............................................................................................................ 23
IC BLOCK DIAGRAM....................................................................................................................... 24-26
BLOCK DIAGRAM-1 (MAIN)........................................................................................................... 27, 28
BLOCK DIAGRAM-2 (MD) .............................................................................................................. 29, 30
WIRING-1 (MAIN) ........................................................................................................................... 31, 32
SCHEMATIC DIAGRAM-1 (MAIN 1/2)............................................................................................ 33, 34
WIRING-2 (PT)...................................................................................................................................... 35
SCHEMATIC DIAGRAM-2 (PT) ............................................................................................................ 36
SCHEMATIC DIAGRAM-3 (MAIN 2/2)............................................................................................ 37, 38
WIRING-3 (FRONT)........................................................................................................................ 39, 40
SCHEMATIC DIAGRAM-4 (FRONT) .............................................................................................. 41, 42
WIRING-4 (INTERFACE)................................................................................................................ 43, 44
SCHEMATIC DIAGRAM-5 (INTERFACE) ...................................................................................... 45, 46
WIRING-5 (MD)............................................................................................................................... 47, 48
SCHEMATIC DIAGRAM-6 (MD) ..................................................................................................... 49, 50
WIRING-6 (TUNER)........................................................................................................................ 51, 52
SCHEMATIC DIAGRAM-7 (TUNER) .............................................................................................. 53, 54
WIRING-7 (MECHA) ....................................................................................................................... 55, 56
FL GRID ASSIGNMENT/ANODE CONNECTION .......................................................................... 57, 58
TEST MODE .................................................................................................................................... 59-65
ELECTRICAL ADJUSTMENT/PRACTICAL SERVICE FIGURE ..................................................... 66-69
IC DESCRIPTION ............................................................................................................................ 70-77
MECHANICAL PARTS LIST 1/1 ........................................................................................................... 78
MECHANICAL EXPLODED VIEW 1/1............................................................................................ 79, 80
MD MECHANISM EXPLODED VIEW 1/4............................................................................................. 81
MD MECHANISM PARTS LIST 1/4 ...................................................................................................... 81
MD MECHANISM EXPLODED VIEW 2/4............................................................................................. 82
MD MECHANISM PARTS LIST 2/4 ...................................................................................................... 82
MD MECHANISM EXPLODED VIEW 3/4............................................................................................. 83
MD MECHANISM PARTS LIST 3/4 ...................................................................................................... 84
MD MECHANISM EXPLODED VIEW 4/4............................................................................................. 85
MD MECHANISM PARTS LIST 4/4 ...................................................................................................... 86
TAPE MECHANISM EXPLODED VIEW 1/1 .................................................................................... 87-89
TAPE MECHANISM PARTS LIST 1/1 .................................................................................................. 90
SPRING APPLICATION POSITION .....................................................................................................91
SPEAKER DISASSEMBLY INSTRUCTIONS....................................................................................... 92
SPEAKER PARTS LIST 1/1.................................................................................................................. 93

3
REF. NO PART NO. KANRI DESCRIPTION
NO.
ACCESSORIES/PACKAGE LIST
1 87-006-225-010 1D AM LOOP ANT NC2
2 87-043-115-010 1A ANT,FEEDER FM
3 8Z-NB5-702-010 2A RC UNIT,RC-ZAS09
4 8Z-NB6-908-010 2A IB,D(J)I
SPECIFICATIONS
•外観及び仕様は予告なく変更する場合があります｡
•ドルビーノイズリダクションはドルビーラボラトリーズ
ライセンシングコーポレーションからの実施権に基づき
製造されています｡
ドルビー,DOLBY及びダブルD記号はドルビーラボ
ラトリーズライセンシングコーポレーションの商標です｡
•BBE および BBE シンボルマークはBBE･サウンド･イン
コーポレイテッドの商標です｡
BBE･サウンド･インコーポレイテッドにより実施権を許
諾された商品です｡

4
製品を安全に修理（補修）するために
修理の前に「製品を安全に修理（補修）するために」をよくお読みの上、正しく修理を行ってください。
このサービスマニュアルでは、お客様が製品を安全に正しくお使いいただき、お客様や他の人々への危
害や財産への損害を未然に防止するために、修理する場合必ず下記の項目をお守りください。
!警告
!注意
この表示を無視して、誤った取り扱いをすると、人が傷害を負ったり物的損害が発
生する可能性があります。
1.!安全規格部品注意文
製品の安全性を維持する為の重要部品で、安全上特別
な規格で作られています。このマークの部品を交換す
る時は必ず指定の部品を使用してください。
2.指定部品を使用すること。
セットの部品は難燃性や耐電圧など安全上の特性を
持ったものとなっています。従って交換部品は、使用
されていたものと同じ特性の部品を使用してくださ
い。特に回路図、部品表に!印で指定されている安全
上重要な部品は必ず指定のものをご使用ください。
3.電源コードを含むＡＣ1次側のリード線の被覆を傷
つけたり、溶かしたりしないこと。
4.感電に注意すること。
内部には高電圧の部分がありますので通電時の取り
扱いに際しては注意してください。
5.次の各項目は必ず修理前と同じ状態にすること。
1）ワイヤーの半田付け状態（特にＡＣ1次側の空間距
離）
2）ワイヤーの引き回しおよび束線状態等
3）ワイヤーの種類
4）各種絶縁物の取付状態
6.部品の取り付けや配線の引き回しはもとどおりにす
ること。
安全上、チューブやテープなどの絶縁材料を使用した
り、プリント基板から浮かしてとりつけた部品があり
ます。また、内部配線は引き回しやクランパーによっ
て発熱部品や高圧部品に接近しないよう配慮されて
いますのでこれらは必ずもとどおりにしてください。
1.注意事項を守ること。
サービスの時、特に注意を要する箇所については、
キャビネット、シャーシ、部品などにラベルや捺印で
注意事項を表示しています。これらの注意書きおよび
取扱説明書等の注意事項を必おず守りください。
2.スペック銘板・注意ラベル・ヒューズラベル等の表示
文字を汚して読みにくくしないこと。
3.基板パターンの裏付け部品の修理等を行う場合、パ
ターンや部品に指定のボンドを塗布してプリン
ト基板にしっかり固定すること。
4.サービス後は安全点検すること。
サービスのために取り外したネジ、部品、配線がもと
どおりになっているか、サービスした個所の周辺で劣
化させてしまったところがないかなどを点検してく
ださい。（ワイヤー半田付け、引き回し、束線、種類、空
間距離）
5.修理（補修）時に、レーザー出力部に接近しないこと。
やむなく接近する場合は、目を閉じてください。レー
ザービームに接近することが必要になった場合、光学
ピックアップブロックの対物レンズの表面から30cm
以上離れていることを確認してください。
警告に示された次の内容を必ずお守りください。
もし守られないと、火災や感電、けがなどの重度の損害を負う原因となります。

5

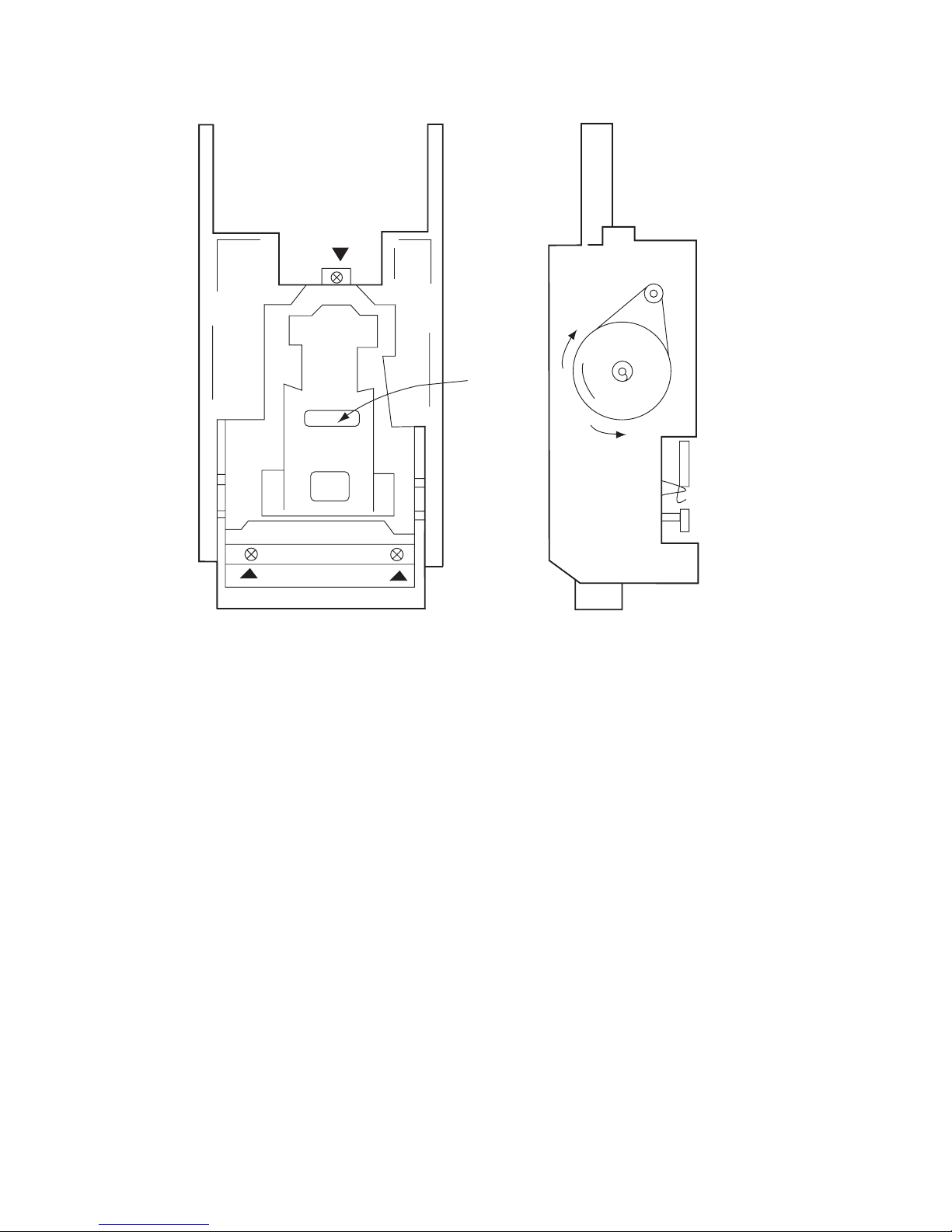

光学ブロック(KSS-213F)交換時の注意
光学系ブロック内のレーザーダイオードは、衣服や人
体に帯電した静電荷等で電位差を生じることにより、
静電破壊することがあります。人体アース、作業台の
アースをとり、衣服が触れぬよう注意して下さい。
1）コネクターを接続後、右図に示すハンダ付け
を取り除いて下さい。
光学ブロック(KMS-260A)交換時の注意
光学系ブロック内のレーザーダイオードは、衣服や人
体に帯電した静電荷等で電位差を生じることにより、
静電破壊することがあります。人体アース、作業台の
アースをとり、衣服が触れぬよう注意して下さい。
1）コネクターを接続後、右図に示すハンダ付け
を取り除いて下さい。
1VEE
¡TRK –

6
DISASSEMBLY INSTRUCTIONS
1. MDブロックの取りはずし方
CABI,STEELをはずします。(SCREW:RSide×4 LSide×4 REAR×7 TOTAL15)
Aのネジ(UTT2+3-8)×13をはずし、リアパネルをはずします。
リアパネルは、TUNERC.B及びFUNのコネクタをはずしてからはずします。
Bのネジ(QT2+3-10)×2をはずします。フックを開いてHLDR,MDをはずします。
A
A
HOOK
B
HOOK
B

7
Cのネジ(BVT2+3-10)×4をはずします。ZZG-2をはずします。
2. MDブロックの分解・サービスポジション
ZZG-2を取り出します。
PLATE,SHLDREARのDのネジ(UT2+2.6-6GLD)×2をはずします。PLATE,SHLDREARをはずします。
PLATE,SHLDTOPのEのネジ(U+2+2.6-6)×4をはずします。PLATE,SHLDTOPをはずします。
ZZG-2
HLDR, MD
C
C
C
C
CC
PLATE, SHLD REAR
PLATE, SHLD TOP
E
E
E
D
D
E

8
Fのネジ(UT2+2.6-6GLD)×4をはずしてPLATE,SHLDBOTTOMをはずします。
以上でMDブロックのサービスポジションがとれます。下記延長FFCでインターフェース基板と接続します。
PLATE, SHLD BOTTOM
F
F
F
F

9
3. エレベーターの取りはずし
WORM-WHL,JT(下図矢印のギヤ)を反時計方向に回転させ、エレベーターを最上位置まで移動させます。
注意: PANEL,SHLDBOTTOMがはずれていなければエレベーターは取りはずせません。
LOADC.BのFF-CABLE,9P1.0をはずします。
WORM-WHL, JT
FF-CABLE, 9P 1.0

10

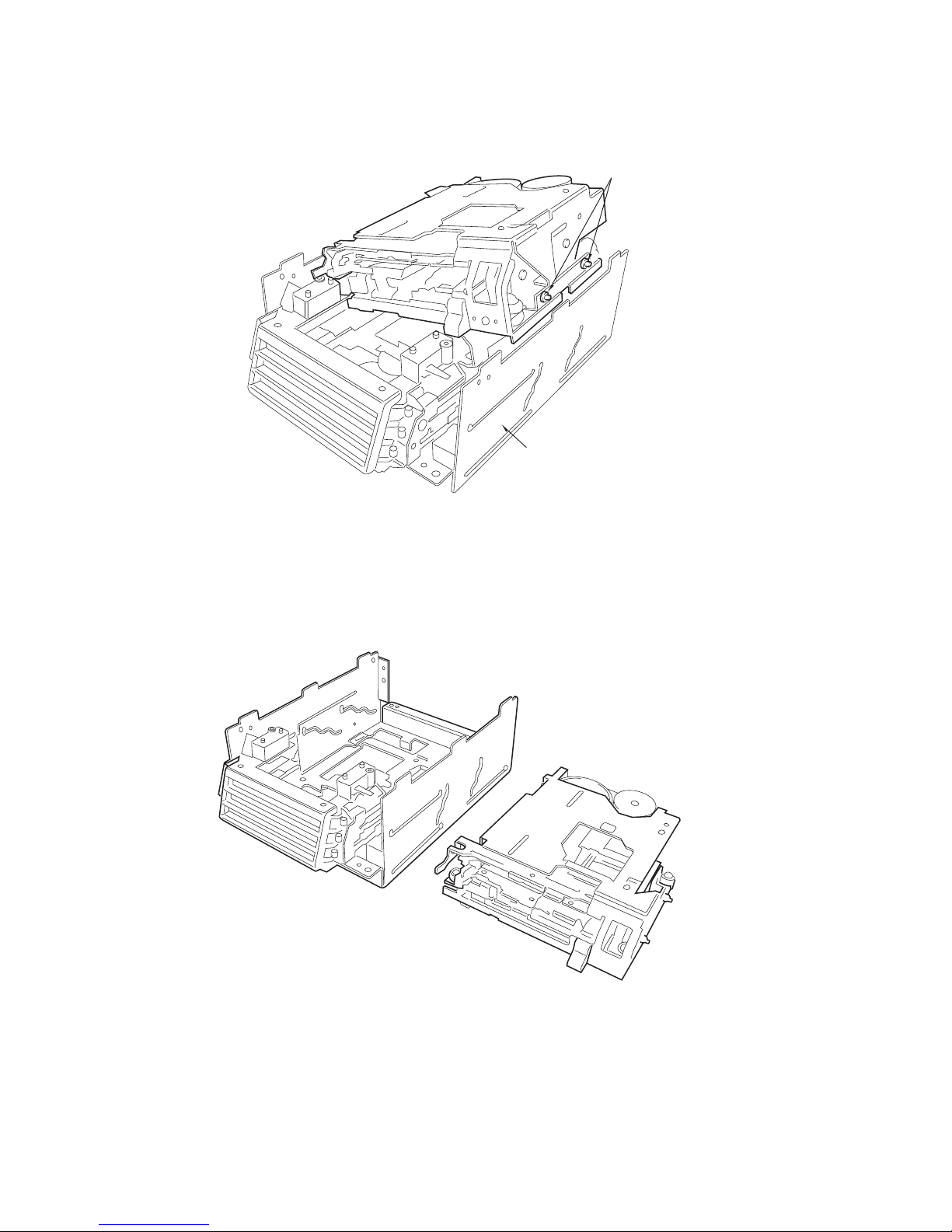

エレベータを軽く持ち上げ、CHASASSY,SHLDのガイド穴からエレベーターの片側のシャフトを抜きます。
反対側のシャフトも取りはずし、エレベーターを下図のように傾けます。
傾けた隙間からMDPICKUPのショートランドをショートします。
PICKUP,FFC及びMECHAC.B,FFCをはずしエレベーターブロックを取りはずします。
SHAFT
CHAS ASSY, SHLD
