S E R V I C E M A N U A L

SIMPLE MANUAL

•Replace this Service Manual with ”Revision Publishing” when it is issued.

HV-MX100

• BASIC VIDEO MECHANISM: TN6500 M4 ERH232S • TYPE: B,HD

S/M Code No. 09–988–300–20A

VIDEO CASSETTE RECORDER

ELECTRICAL MAIN PARTS LIST - 1 / 13

NOTE: The characters in the suffix column indicate the part usage.

B ......................OO..................................A...................

HDNM ...................XX...................................B..................

KANRI

REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

87-067-703-010 0E TAPPING SCREW, BVT2+3-10 AB..................

C 1 87-A10-374-010 1A CAP,M/P 0.1-275 K RMR AB..................

C 2 87-A10-480-090 CAP,CER 4700P-250 M E KH AB..................

C 4 87-A10-480-090 CAP,CER 4700P-250 M E KH AB..................

C 7 87-A10-480-090 CAP,CER 4700P-250 M E KH AB..................

C 3 87-A10-480-090 CAP,CER 4700P-250 M E KH AB..................

C 6 87-A10-480-090 CAP,CER 4700P-250 M E KH AB..................

C 9 87-A10-490-080 CAP,M/P 0.022-630 K MMC AB..................

C 8 87-A10-648-090 CAP,E 150-400 SMH AB..................

C 19 87-010-101-080 0E CAP, ELECT 220-16 AB..................

C 14 87-010-221-080 0E CAP, ELECT 470-10V AB..................

C 18 87-010-387-080 1A CAP,E 470-25 SME AB..................

C 16 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 10 87-016-501-080 CAP,E 47-35 SXE AB..................

C 17 87-A10-494-090 CAP,E 2200-25 KMF AB..................

C 13 87-A10-890-080 CAP,CER 330P-2K K B AB..................

C 26 87-010-190-080 S CHIP F 0.01 AB..................

C 21 87-010-247-080 CAP, ELECT 100-50V AB..................

C 23 87-010-381-080 0E CAP, ELECT 330-16V AB..................

C 20 87-010-401-080 0E CAP, ELECT 1-50V AB..................

C 22 87-A10-492-090 CAP,E 3300-10 KMF AB..................

C 35 87-010-190-080 S CHIP F 0.01 AB..................

C 33 87-A10-374-010 1A CAP,M/P 0.1-275 K RMR AB..................

D 7 87-017-105-080 ZENER,HZS7A3 AB..................

D 5 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................

D 1 87-070-173-010 1A DIODE,S1WBA60 AB..................

D 3 87-A40-172-080 DIODE,EG01Z AB..................

D 4 87-A40-367-080 DIODE,EU01 AB..................

D 8 87-A40-367-080 DIODE,EU01 AB..................

D 2 87-A40-368-080 0E DIODE,EG01C AB..................

D 15 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................

D 13 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................

D 17 87-070-274-080 0E DIODE,1N4003 SEM AB..................

D 12 87-070-274-080 0E DIODE,1N4003 SEM AB..................

D 14 87-070-274-080 0E DIODE,1N4003 SEM AB..................

D 19 87-A40-367-080 DIODE,EU01 AB..................

D 10 87-A40-367-080 DIODE,EU01 AB..................

D 11 87-A40-369-090 1A DIODE,RN3Z AB..................

D 13 87-A40-470-080 0E DIODE,1SS254 A...................

D 15 87-A40-470-080 0E DIODE,1SS254 A...................

D 22 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................

D 20 87-A40-322-060 DIODE,RK44(F) AB..................

D 21 87-A40-353-080 ZENER,HZS33-3 AB..................

F 1 87-035-190-010 FUSE, 2AT ....................

F 1 87-035-414-010 FUSE, T2A 250V UL AB..................

FB 1 87-003-223-080 0E FERRITE BEAD BL02RN2 AB..................

FC 2 87-A90-505-080 0E FUSE CLAMP,TP00351-51 AB..................

FC 1 87-A90-505-080 0E FUSE CLAMP,TP00351-51 AB..................

IC 3 87-A20-389-010 IC,NJM7809FA AB..................

IC 4 87-A20-649-080 1A IC,HA17431VP AB..................

IC 1 87-A20-969-010 IC,STR-F6653 AB..................

ICF 2 87-001-132-080 ICP-N38 AB..................

ICF 1 87-001-132-080 ICP-N38 AB..................

ICF 3 87-001-196-080 FUSE, ICP-N10 AB..................

J 1 87-A60-021-010 1A JACK,AC E HJC-028 AB..................

J 1 87-A60-286-010 JACK,AC U ....................

L 2 87-A50-180-080 0E COIL,22UH K LHL10 AB..................

L 1 87-A50-193-080 COIL,10UH K LHL10 AB..................

LF 3 87-A90-492-010 FLTR,18MH SS10V-05180 AB..................

LF 1 87-A90-492-010 FLTR,18MH SS10V-05180 AB..................

PS 1 87-A90-717-010 1A P-COUPLER,PC123FY2 AB..................

PT 1 87-JUT-639-010 PT, 7JU-T SWT AB..................

Q 4 87-026-245-080 0E TR,DTC114ES AB..................

Q 3 87-026-245-080 0E TR,DTC114ES AB..................

Q 2 87-A30-211-080 TR,2SB1592R AB..................

Q 1 89-207-334-080 TR,2SB733U4 AB..................

R 1 87-023-102-080 RES,SD 4.7M 1/2W SF ....................

R 2 87-A00-252-090 RES,M/F 33K-2W J AB..................

R 3 87-A00-252-090 RES,M/F 33K-2W J AB..................

R 6 87-A00-399-090 RES,M/F 68K-3W J AB..................

R 11 87-A00-400-090 RES,M/F 0.36-2W J AB..................

R 24 87-025-356-080 RES,M/F 120-1/6W AB..................

R 25 87-025-365-080 RES,M/F 680-1/6WJ F AB..................

R 26 87-025-365-080 RES,M/F 680-1/6WJ F AB..................

R 40 87-029-115-010 FUSE RESISTER 10 OHM 1/4W AB..................

R 42 87-029-132-090 RESTOR FUSE 4.7-1/4W AB..................

R 41 87-029-374-010 RES,FUSE 47-1/4W AB..................

85-JPK-607-010 2A SENSOR,DEW S10R4 AB..................

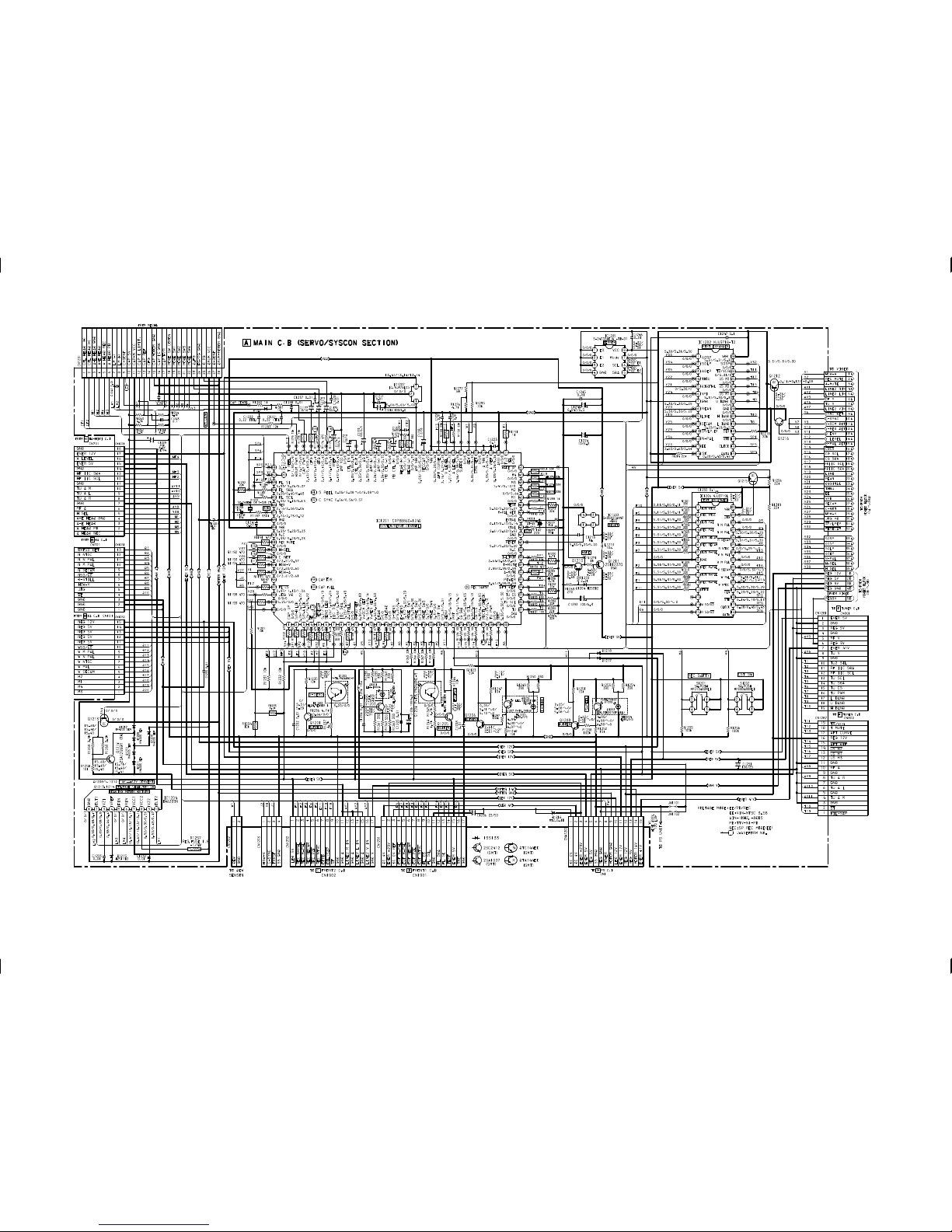

C 1166 87-010-550-040 CAP,E 100-6.3 GAS AB..................

C 1168 87-010-550-040 CAP,E 100-6.3 GAS AB..................

C 1162 87-015-696-080 CAP,E 2.2-50 7L AB..................

C 1176 87-010-498-040 0E CAP,E 10-16 GAS AB..................

C 1177 87-010-498-040 0E CAP,E 10-16 GAS AB..................

C 1172 87-010-498-040 0E CAP,E 10-16 GAS AB..................

C 1175 87-010-499-040 CAP,E 22-6.3 GAS AB..................

C 1170 87-010-550-040 CAP,E 100-6.3 GAS AB..................

C 1174 87-010-550-040 CAP,E 100-6.3 GAS AB..................

C 1206 87-010-079-080 0E 100UF,6.3V ELECTROLYTIC AB..................

C 1219 87-010-311-080 0E CAP 12P AB..................

C 1216 87-010-550-040 CAP,E 100-6.3 GAS AB..................

C 1218 87-010-805-080 0E CAP, S 1-16 AB..................

C 1217 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................

C 1225 87-010-187-080 0E CAP CHIP S5600P AB..................

C 1223 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 1220 87-010-312-080 0E C-CAP,S 15P-50 CH AB..................

C 1229 87-010-499-040 CAP,E 22-6.3 GAS AB..................

C 1224 87-016-289-080 C-CAP,TN 10-6.3 F93 AB..................

C 1239 87-010-154-080 0E CAP CHIP 10P AB..................

C 1236 87-010-406-080 0E CAP, ELECT 22-50 AB..................

C 1243 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 1247 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 1246 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 1241 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 1242 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 1245 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 1240 87-010-312-080 0E C-CAP,S 15P-50 CH AB..................

C 1244 87-016-040-080 CAP,0.047F-5.5FM AB..................

C 1250 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 1259 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 1258 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 1255 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 1251 87-010-384-080 0E CAP, ELECT 100-25V AB..................

C 1293 87-010-550-040 CAP,E 100-6.3 GAS AB..................

D 1204 87-017-073-080 ZENER,HZS3B2 AB..................

D 1207 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 1209 87-070-274-080 0E DIODE,1N4003 SEM AB..................

D 1208 87-070-274-080 0E DIODE,1N4003 SEM AB..................

D 1201 87-070-418-010 0E LED,LN66A AB..................

D 1202 87-A40-342-010 LED,SIDE-2015BR BLU AB..................

D 1203 87-A40-342-010 LED,SIDE-2015BR BLU AB..................

D 1207 87-A40-470-080 0E DIODE,1SS254 A...................

D 1215 87-017-125-080 ZENER,HZS11B2 AB..................

D 1217 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 1218 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 1216 87-070-136-080 ZENER,MTZJ5.1B AB..................

D 1210 87-070-274-080 0E DIODE,1N4003 SEM AB..................

D 1212 87-070-274-080 0E DIODE,1N4003 SEM AB..................

D 1211 87-070-274-080 0E DIODE,1N4003 SEM AB..................

D 1217 87-A40-470-080 0E DIODE,1SS254 A...................

D 1218 87-A40-470-080 0E DIODE,1SS254 A...................

FB 1201 87-008-372-080 FILTER, EMI BL OIRNI AB..................

HL 1201 86-JU1-201-010 HLDR,SENSOR A AB..................

HL 1203 86-JU1-202-010 HLDR,SENSOR B AB..................

HL 1202 86-JU1-202-010 HLDR,SENSOR B AB..................

HL 1205 86-JU1-203-010 HLDR,R/S AB..................

HL 1204 86-JU1-203-010 HLDR,R/S AB..................

IC 1204 87-002-427-010 IC,BA6209N- AB..................

IC 1207 87-020-881-080 IC,NJM78L05A AB..................

IC 1205 87-A20-617-040 C-IC,S-24C02AFJA-TB-01 AB..................

IC 1203 87-A20-676-040 C-IC,S-80827ANNP-EDQ AB..................

IC 1206 87-A20-799-010 IC,NJU3719L AB..................

IC 1202 87-A20-800-040 C-IC,NJU3718G-T2 AB..................

IC 1201 87-JUT-651-010 2P C-IC,CXP88860-123Q ....................

IC 1201 87-JUT-652-010 C-IC,CXP88860-125Q ....................

IC 1201 87-JUT-653-010 C-IC,CXP88860-124Q AB..................

L 1204 87-005-684-080 COIL,10UH AB..................

L 1213 87-005-684-080 COIL,10UH AB..................

Q 1207 87-026-697-010 P-TR,PN168 AB..................

Q 1209 87-026-697-010 P-TR,PN168 AB..................

Q 1202 87-A30-141-010 0E P-TR,PN268NC-R AB..................

Q 1204 87-A30-141-010 0E P-TR,PN268NC-R AB..................

Q 1205 89-324-122-080 0E TR,2SC2412K AB..................

Q 1203 89-324-122-080 0E TR,2SC2412K AB..................

Q 1206 89-324-122-080 0E TR,2SC2412K AB..................

Q 1208 89-324-122-080 0E TR,2SC2412K AB..................

Q 1201 89-324-122-080 0E TR,2SC2412K AB..................

Q 1215 87-026-210-080 0E CHIP-TR,DTC144EK AB..................

Q 1213 87-026-210-080 0E CHIP-TR,DTC144EK AB..................

Q 1212 87-026-211-080 0E TR,DTA144EK AB..................

Q 1211 87-A30-218-080 TR,2SB1237(Q) AB..................

Q 1214 89-112-965-080 0E TR,2SA1296 (0.75W) AB..................

Q 1216 89-324-122-080 0E TR,2SC2412K AB..................

Q 1210 89-324-122-080 0E TR,2SC2412K AB..................

R 1257 87-A00-397-090 RES,FUSE 1.8-1/4W J AB..................

S 1202 87-A90-083-010 SW,PUSH MPU10480 MLB AB..................

S 1201 87-A90-083-010 SW,PUSH MPU10480 MLB AB..................

X 1201 85-JU2-643-080 VIB,XTAL 16.00MHZ AB..................

X 1202 87-030-364-010 VIB,XTAL 32.768K CT AB..................

C 802 87-010-374-080 0E CAP, ELECT 47-10V AB..................

C 804 87-010-374-080 0E CAP, ELECT 47-10V AB..................

C 807 87-010-408-080 0E CAP, ELECT 47-50V AB..................

C 817 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 814 87-010-546-080 CAP, ELECT 0.33-50V AB..................

C 829 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 825 87-010-322-080 0E C-CAP,S 100P-50 CH AB..................

C 829 87-010-322-080 0E C-CAP,S 100P-50 CH AB..................

ELECTRICAL MAIN PARTS LIST - 2 / 13

C 821 87-010-322-080 0E C-CAP,S 100P-50 CH AB..................

C 824 87-012-361-080 C-CAP,S 0.056-25 Y .B..................

C 828 87-012-361-080 C-CAP,S 0.056-25 Y .B..................

C 837 87-010-320-080 0E CHIP CAP 68P AB..................

C 848 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 849 87-010-248-080 0E CAP, ELECT 220-10V .B..................

C 849 87-010-263-080 0E CAP, ELECT 100-10V AB..................

C 847 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................

C 841 87-012-157-080 0E C-CAP,S 330P-50 CH AB..................

C 845 87-012-368-080 0E C-CAP,S 0.1-50 F AB..................

C 857 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 850 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 855 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 852 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................

C 854 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................

C 859 87-010-546-080 CAP, ELECT 0.33-50V AB..................

C 865 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 869 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 860 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 864 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 861 87-012-368-080 0E C-CAP,S 0.1-50 F AB..................

C 871 87-010-805-080 0E CAP, S 1-16 AB..................

C 870 87-010-805-080 0E CAP, S 1-16 AB..................

C 880 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

D 802 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 804 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 806 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 804 87-A40-470-080 0E DIODE,1SS254 A...................

D 802 87-A40-470-080 0E DIODE,1SS254 A...................

D 806 87-A40-470-080 0E DIODE,1SS254 A...................

IC 802 87-A20-371-080 IC,KA33V AB..................

IC 801 87-A20-652-010 IC,SBX1837-01 ....................

L 808 87-005-432-080 COIL,10UH AB..................

L 802 87-005-432-080 COIL,10UH AB..................

L 806 87-005-440-080 0E COIL,47UH FLR50 AB..................

L 807 87-005-440-080 0E COIL,47UH FLR50 AB..................

L 801 87-005-440-080 0E COIL,47UH FLR50 AB..................

L 805 87-005-440-080 0E COIL,47UH FLR50 AB..................

L 803 87-005-460-080 COIL,2200UHFLR50,K .B..................

L 804 87-005-460-080 COIL,2200UHFLR50,K .B..................

L 809 87-005-696-080 COIL,100UH AB..................

L 812 87-005-444-080 0E COIL 100UH,K AB..................

L 810 87-005-687-080 COIL 18UH AB..................

L 811 87-005-700-080 COIL,220UH AB..................

Q 802 89-109-521-080 0E TR,2SA952 (0.6W) AB..................

Q 804 89-112-965-080 0E TR,2SA1296 (0.75W) AB..................

Q 815 89-109-521-080 0E TR,2SA952 (0.6W) AB..................

Q 811 89-109-521-080 0E TR,2SA952 (0.6W) AB..................

Q 817 89-110-372-080 0E TR,2SA1037(140MHZ 200MW) AB..................

Q 819 89-112-965-080 0E TR,2SA1296 (0.75W) AB..................

Q 822 89-110-372-080 0E TR,2SA1037(140MHZ 200MW) AB..................

Q 820 89-110-372-080 0E TR,2SA1037(140MHZ 200MW) AB..................

Q 823 89-110-372-080 0E TR,2SA1037(140MHZ 200MW) AB..................

Q 821 89-110-372-080 0E TR,2SA1037(140MHZ 200MW) AB..................

Q 829 89-324-122-080 0E TR,2SC2412K AB..................

Q 828 89-324-122-080 0E TR,2SC2412K AB..................

Q 832 87-026-210-080 0E CHIP-TR,DTC144EK AB..................

Q 833 87-026-210-080 0E CHIP-TR,DTC144EK AB..................

Q 836 89-324-122-080 0E TR,2SC2412K AB..................

Q 830 89-324-122-080 0E TR,2SC2412K AB..................

Q 831 89-324-122-080 0E TR,2SC2412K AB..................

S 803 87-036-425-010 SW,SL SSSF123-S06N1 AB..................

S 802 87-A90-875-010 SW,SL 2-2-2 SSSF122-S06N1 AB..................

S 801 87-A90-876-010 SW,SL 1-1-3 SSSF113-S06N1 AB..................

SFR 801 87-024-433-080 0E SFR,10K RH063EC AB..................

TU 802 87-JUP-647-010 TU UNIT, TMUG3-301A G/K/I AB..................

TU 801 87-JUT-656-010 TU UNIT, NJH3091U ....................

TU 801 87-JUT-659-010 TU UNIT,TMLJ2 AB..................

C 302 87-010-194-080 0E CAP, CHIP 0.047 AB..................

C 303 87-010-198-080 0E CAP, CHIP 0.022 AB..................

C 308 87-010-317-080 0E C-CAP,S 39P-50 CH AB..................

C 307 87-010-317-080 0E C-CAP,S 39P-50 CH AB..................

C 306 87-010-382-080 0E CAP, ELECT 22-25V AB..................

C 315 87-010-260-080 0E CAP, ELECT 47-25V AB..................

C 319 87-010-263-080 0E CAP, ELECT 100-10V AB..................

C 310 87-012-158-080 0E C-CAP,S 390P-50 CH AB..................

C 321 87-010-316-080 0E C-CAP,S 33P-50 CH AB..................

C 325 87-012-157-080 0E C-CAP,S 330P-50 CH AB..................

C 327 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................

C 338 87-010-194-080 0E CAP, CHIP 0.047 AB..................

C 333 87-010-198-080 0E CAP, CHIP 0.022 AB..................

C 330 87-010-263-080 0E CAP, ELECT 100-10V AB..................

C 345 87-010-194-080 0E CAP, CHIP 0.047 AB..................

C 349 87-010-314-080 0E C-CAP,S 22P-50V AB..................

C 341 87-010-321-080 0E CHIP CAPACITOR,82P(J) AB..................

C 344 87-010-321-080 0E CHIP CAPACITOR,82P(J) AB..................

C 354 87-010-314-080 0E C-CAP,S 22P-50V AB..................

C 351 87-010-314-080 0E C-CAP,S 22P-50V AB..................

C 352 87-010-314-080 0E C-CAP,S 22P-50V AB..................

C 356 87-012-153-080 C-CAP,S 120P-50 CH AB..................

C 350 87-012-155-080 0E C-CAP 180P-50CH AB..................

C 353 87-012-155-080 0E C-CAP 180P-50CH AB..................

ELECTRICAL MAIN PARTS LIST -3 / 13

C 372 87-010-154-080 0E CAP CHIP 10P AB..................

C 375 87-010-198-080 0E CAP, CHIP 0.022 AB..................

C 373 87-010-314-080 0E C-CAP,S 22P-50V AB..................

C 377 87-010-318-080 0E C-CAP,S 47P-50 CH AB..................

C 385 87-010-154-080 0E CAP CHIP 10P AB..................

C 384 87-010-315-080 0E C-CAP,S 27P-50 CH AB..................

C 382 87-010-318-080 0E C-CAP,S 47P-50 CH AB..................

C 387 87-010-320-080 0E CHIP CAP 68P AB..................

C 380 87-010-321-080 0E CHIP CAPACITOR,82P(J) AB..................

C 383 87-010-322-080 0E C-CAP,S 100P-50 CH AB..................

C 381 87-010-322-080 0E C-CAP,S 100P-50 CH AB..................

C 391 87-010-260-080 0E CAP, ELECT 47-25V AB..................

C 394 87-010-263-080 0E CAP, ELECT 100-10V AB..................

C 398 87-010-312-080 0E C-CAP,S 15P-50 CH AB..................

C 393 87-012-154-080 0E C-CAP,S 150P-50 CH AB..................

C 395 87-015-677-080 0E CAP,E 100-6.3 7L AB..................

C 403 87-010-184-080 0E CHIP CAPACITOR 3300P(K) AB..................

C 415 87-010-198-080 0E CAP, CHIP 0.022 AB..................

C 417 87-010-321-080 0E CHIP CAPACITOR,82P(J) AB..................

C 413 87-012-156-080 0E C-CAP,S 220P-50 CH AB..................

C 423 87-010-316-080 0E C-CAP,S 33P-50 CH AB..................

C 902 87-010-260-080 0E CAP, ELECT 47-25V AB..................

C 904 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................

C 914 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 917 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 919 87-010-198-080 0E CAP, CHIP 0.022 AB..................

C 915 87-010-311-080 0E CAP 12P AB..................

C 921 87-010-176-080 0E C-CAP,S 680P-50 SL AB..................

C 924 87-010-178-080 0E CHIP CAP 1000P AB..................

C 928 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 922 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 926 87-010-320-080 0E CHIP CAP 68P AB..................

C 925 87-010-400-080 0E CAP, ELECT 0.47-50V AB..................

C 929 87-012-154-080 0E C-CAP,S 150P-50 CH AB..................

C 920 87-012-156-080 0E C-CAP,S 220P-50 CH AB..................

C 933 87-010-182-080 0E C-CAP,S 2200P-50 B AB..................

C 934 87-010-182-080 0E C-CAP,S 2200P-50 B AB..................

C 930 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 931 87-010-263-080 0E CAP, ELECT 100-10V AB..................

C 935 87-010-402-080 0E CAP, ELECT 2.2-50V AB..................

C 936 87-012-156-080 0E C-CAP,S 220P-50 CH AB..................

C 948 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 941 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 942 87-010-260-080 0E CAP, ELECT 47-25V AB..................

C 947 87-010-260-080 0E CAP, ELECT 47-25V AB..................

C 946 87-010-382-080 0E CAP, ELECT 22-25V AB..................

C 954 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 955 87-010-260-080 0E CAP, ELECT 47-25V AB..................

C 965 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 963 87-010-321-080 0E CHIP CAPACITOR,82P(J) AB..................

C 964 87-010-401-080 0E CAP, ELECT 1-50V AB..................

C 960 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 961 87-010-545-080 0E CAP, ELECT 0.22-50V AB..................

C 962 87-012-153-080 C-CAP,S 120P-50 CH AB..................

C 976 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 977 87-010-320-080 0E CHIP CAP 68P AB..................

C 975 87-010-321-080 0E CHIP CAPACITOR,82P(J) AB..................

C 978 87-012-156-080 0E C-CAP,S 220P-50 CH AB..................

D 303 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 304 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 302 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 303 87-A40-470-080 0E DIODE,1SS254 A...................

D 302 87-A40-470-080 0E DIODE,1SS254 A...................

D 304 87-A40-470-080 0E DIODE,1SS254 A...................

D 901 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 901 87-A40-470-080 0E DIODE,1SS254 A...................

IC 305 87-002-946-010 IC,MM1111XS AB..................

IC 304 87-017-768-010 IC,MM1053XS AB..................

IC 302 87-A20-635-040 C-IC,LC89978M AB..................

IC 303 87-A20-834-010 IC,LA7337 AB..................

IC 306 87-A20-836-010 IC,MM1118XS AB..................

IC 301 87-A20-929-010 C-IC,LA71507M AB..................

L 303 87-005-432-080 COIL,10UH AB..................

L 305 87-005-432-080 COIL,10UH AB..................

L 306 87-005-684-080 COIL,10UH AB..................

L 304 87-005-688-080 COIL,22UH AB..................

L 307 87-005-696-080 COIL,100UH AB..................

L 316 87-005-685-080 COIL,12UH AB..................

L 315 87-005-686-080 COIL,15UH AB..................

L 314 87-005-686-080 COIL,15UH AB..................

L 313 87-005-688-080 COIL,22UH AB..................

L 317 87-005-688-080 COIL,22UH AB..................

L 310 87-005-690-080 COIL,33UH AB..................

L 311 87-005-692-080 COIL,47UH AB..................

L 319 87-005-692-080 COIL,47UH AB..................

L 318 87-A50-002-080 COIL,270UH J LF5S AB..................

L 327 87-005-684-080 COIL,10UH AB..................

L 324 87-005-693-080 COIL,56UH AB..................

L 901 87-005-440-080 0E COIL,47UH FLR50 AB..................

L 906 87-005-440-080 0E COIL,47UH FLR50 AB..................

L 905 87-005-682-080 COIL,6.8UH J LF5.0S AB..................

L 909 87-005-684-080 COIL,10UH AB..................

ELECTRICAL MAIN PARTS LIST - 4 / 13

L 907 87-005-684-080 COIL,10UH AB..................

L 908 87-005-684-080 COIL,10UH AB..................

L 903 87-005-687-080 COIL 18UH AB..................

L 904 87-005-689-080 COIL,27UH JLF5.0S AB..................

L 913 87-005-684-080 COIL,10UH AB..................

L 912 87-005-690-080 COIL,33UH AB..................

Q 303 89-110-372-080 0E TR,2SA1037(140MHZ 200MW) AB..................

Q 328 87-026-211-080 0E TR,DTA144EK AB..................

Q 329 87-026-211-080 0E TR,DTA144EK AB..................

Q 331 89-324-122-080 0E TR,2SC2412K AB..................

Q 336 89-324-122-080 0E TR,2SC2412K AB..................

Q 339 89-324-122-080 0E TR,2SC2412K AB..................

Q 330 89-324-122-080 0E TR,2SC2412K AB..................

Q 341 87-026-211-080 0E TR,DTA144EK AB..................

Q 342 87-026-211-080 0E TR,DTA144EK AB..................

Q 340 89-324-122-080 0E TR,2SC2412K AB..................

Q 908 87-026-227-080 CHIP-TR,DTA114EK AB..................

Q 905 89-110-372-080 0E TR,2SA1037(140MHZ 200MW) AB..................

Q 904 89-110-372-080 0E TR,2SA1037(140MHZ 200MW) AB..................

Q 906 89-110-372-080 0E TR,2SA1037(140MHZ 200MW) AB..................

Q 901 89-110-372-080 0E TR,2SA1037(140MHZ 200MW) AB..................

Q 907 89-324-122-080 0E TR,2SC2412K AB..................

Q 902 89-324-122-080 0E TR,2SC2412K AB..................

Q 903 89-324-122-080 0E TR,2SC2412K AB..................

Q 914 87-026-210-080 0E CHIP-TR,DTC144EK AB..................

Q 913 87-026-210-080 0E CHIP-TR,DTC144EK AB..................

Q 917 87-026-210-080 0E CHIP-TR,DTC144EK AB..................

Q 918 87-026-210-080 0E CHIP-TR,DTC144EK AB..................

Q 912 87-026-211-080 0E TR,DTA144EK AB..................

Q 916 87-026-211-080 0E TR,DTA144EK AB..................

Q 919 87-026-211-080 0E TR,DTA144EK AB..................

Q 921 87-026-210-080 0E CHIP-TR,DTC144EK AB..................

Q 922 87-026-211-080 0E TR,DTA144EK AB..................

Q 920 87-026-211-080 0E TR,DTA144EK AB..................

X 301 87-A70-137-080 VIB,XTAL 3.579545MHZ V AB..................

X 303 87-A70-138-080 VIB,XTAL 3.582056MHZ V AB..................

X 304 87-A70-139-080 VIB,XTAL 3.575611MHZ V AB..................

X 302 87-A70-140-080 VIB,XTAL 4.433619MHZ V AB..................

C 717 87-015-681-080 0E CAP,E 10-16 7L AB..................

C 719 87-015-681-080 0E CAP,E 10-16 7L AB..................

C 718 87-015-681-080 0E CAP,E 10-16 7L AB..................

C 728 87-010-179-080 0E CAP,CHIP S B1200P AB..................

C 729 87-010-184-080 0E CHIP CAPACITOR 3300P(K) AB..................

C 726 87-010-314-080 0E C-CAP,S 22P-50V AB..................

C 725 87-010-318-080 0E C-CAP,S 47P-50 CH AB..................

C 724 87-012-140-080 0E CAP 470P AB..................

C 727 87-015-681-080 0E CAP,E 10-16 7L AB..................

C 721 87-015-681-080 0E CAP,E 10-16 7L AB..................

C 720 87-015-681-080 0E CAP,E 10-16 7L AB..................

C 723 87-015-684-080 0E CAP,E 47-16 7L AB..................

C 737 87-010-187-080 0E CAP CHIP S5600P AB..................

C 731 87-010-187-080 0E CAP CHIP S5600P AB..................

C 732 87-010-260-080 0E CAP, ELECT 47-25V AB..................

C 739 87-010-260-080 0E CAP, ELECT 47-25V AB..................

C 736 87-010-260-080 0E CAP, ELECT 47-25V AB..................

C 734 87-010-402-080 0E CAP, ELECT 2.2-50V AB..................

C 735 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 733 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 744 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 740 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 748 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 743 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 741 87-010-198-080 0E CAP, CHIP 0.022 AB..................

C 742 87-010-260-080 0E CAP, ELECT 47-25V AB..................

C 745 87-010-322-080 0E C-CAP,S 100P-50 CH AB..................

C 746 87-012-141-080 0E CHIP-CAPACITOR,0.22-16F AB..................

C 752 87-010-178-080 0E CHIP CAP 1000P AB..................

C 751 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 753 87-012-156-080 0E C-CAP,S 220P-50 CH AB..................

C 750 87-015-684-080 0E CAP,E 47-16 7L AB..................

IC 702 87-001-854-010 IC,BA7755AF AB..................

IC 701 87-A20-623-010 C-IC,TDA9602H AB..................

L 705 85-JU7-631-010 COIL,OSC7 70KHZ AB..................

L 702 87-005-684-080 COIL,10UH AB..................

L 704 87-005-684-080 COIL,10UH AB..................

L 703 87-005-684-080 COIL,10UH AB..................

Q 701 87-026-235-080 CHIP-TR,DTC114EK AB..................

Q 703 87-A30-099-080 0E TR,2SC3708S/T AB..................

Q 702 89-110-372-080 0E TR,2SA1037(140MHZ 200MW) AB..................

R 743 87-029-115-010 FUSE RESISTER 10 OHM 1/4W AB..................

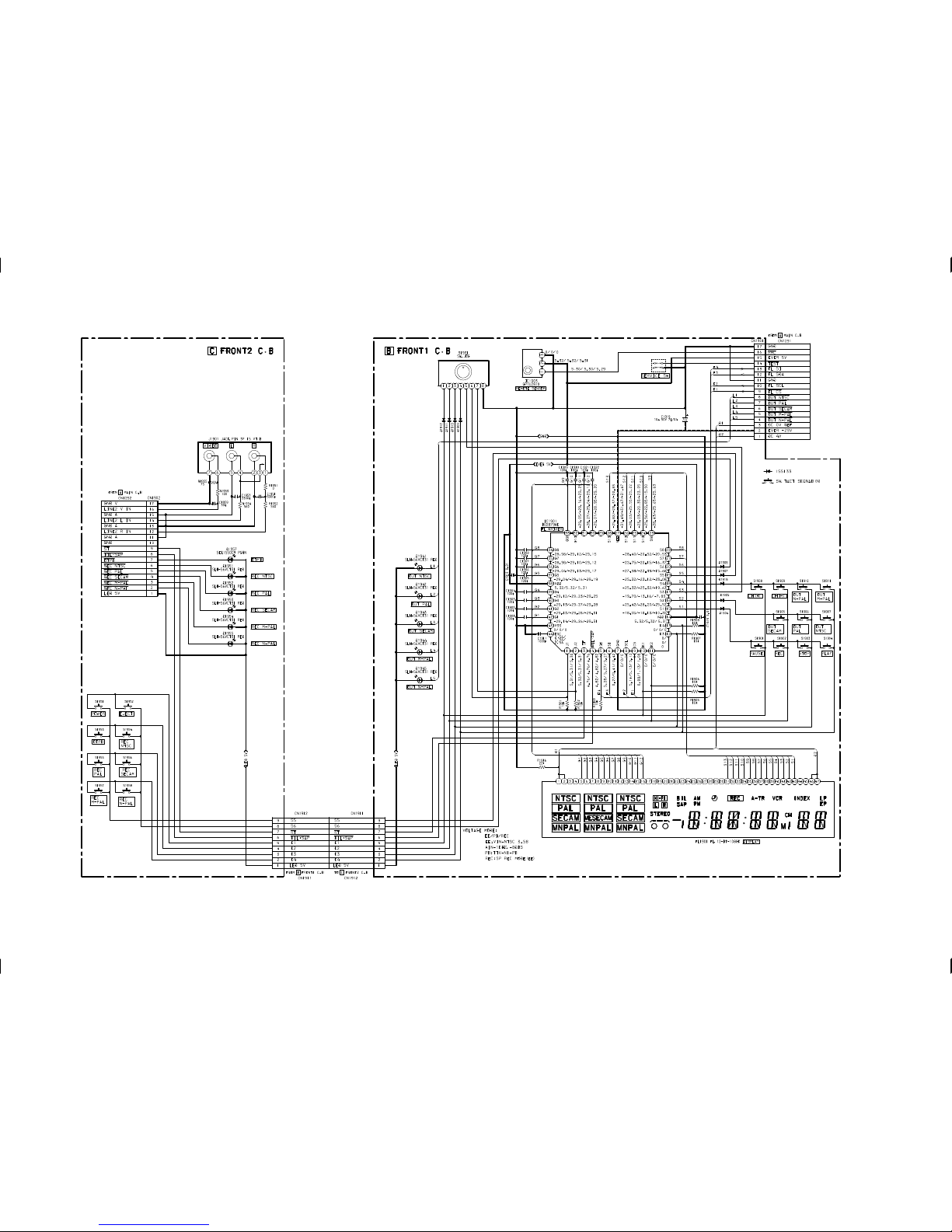

C 1911 87-010-178-080 0E CHIP CAP 1000P AB..................

C 1915 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 1912 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 1919 87-015-699-040 CAP,E 10-50 7L AB..................

C 1921 87-010-322-080 0E C-CAP,S 100P-50 CH AB..................

C 1922 87-010-322-080 0E C-CAP,S 100P-50 CH AB..................

C 1951 87-010-184-080 0E CHIP CAPACITOR 3300P(K) AB..................

C 1953 87-010-184-080 0E CHIP CAPACITOR 3300P(K) AB..................

C 1959 87-010-316-080 0E C-CAP,S 33P-50 CH AB..................

D 1907 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 1909 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 1905 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

ELECTRICAL MAIN PARTS LIST - 5 / 13

D 1908 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 1904 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 1908 87-A40-470-080 0E DIODE,1SS254 A...................

D 1904 87-A40-470-080 0E DIODE,1SS254 A...................

D 1905 87-A40-470-080 0E DIODE,1SS254 A...................

D 1909 87-A40-470-080 0E DIODE,1SS254 A...................

D 1907 87-A40-470-080 0E DIODE,1SS254 A...................

D 1911 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 1912 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 1918 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 1910 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 1911 87-A40-470-080 0E DIODE,1SS254 A...................

D 1910 87-A40-470-080 0E DIODE,1SS254 A...................

D 1918 87-A40-470-080 0E DIODE,1SS254 A...................

D 1912 87-A40-470-080 0E DIODE,1SS254 A...................

D 1943 87-A40-266-080 LED,SLH-56VCT31 RED AB..................

D 1944 87-A40-266-080 LED,SLH-56VCT31 RED AB..................

D 1941 87-A40-266-080 LED,SLH-56VCT31 RED AB..................

D 1942 87-A40-266-080 LED,SLH-56VCT31 RED AB..................

D 1945 87-A40-266-080 LED,SLH-56VCT31 RED AB..................

D 1957 87-017-350-080 0E LED,SEL1550CM AB..................

D 1955 87-A40-266-080 LED,SLH-56VCT31 RED AB..................

D 1952 87-A40-266-080 LED,SLH-56VCT31 RED AB..................

D 1954 87-A40-266-080 LED,SLH-56VCT31 RED AB..................

D 1951 87-A40-266-080 LED,SLH-56VCT31 RED AB..................

D 1953 87-A40-266-080 LED,SLH-56VCT31 RED AB..................

FL 1901 87-JUT-655-010 FL,12-BT-108GK AB..................

HL 1901 81-DS2-204-210 GUIDE,FL AB..................

IC 1903 87-070-083-010 1C IC,GP1U281X AB..................

IC 1901 87-A20-526-010 C-IC,BU2879AK AB..................

J 1901 87-A60-369-010 JACK,PIN 3P 15 VT B AB..................

S 1911 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

S 1931 87-A90-872-110 SW,JOG RJS-Y0001-02 AB..................

S 1953 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

S 1951 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

S 1952 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

S 1956 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

S 1954 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

S 1957 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

S 1955 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

S 1958 87-A90-164-080 0E SW,TACT SKQAB(N) AB..................

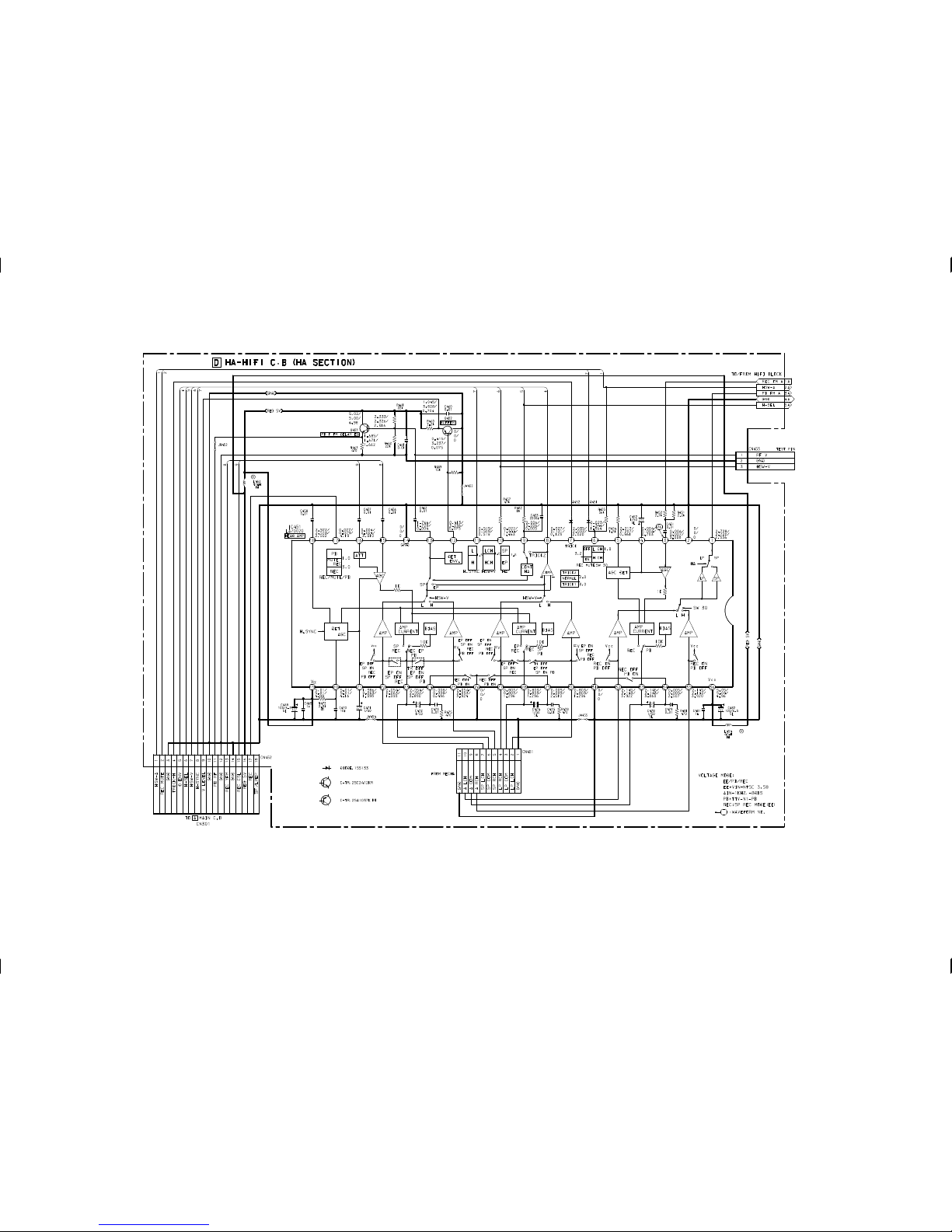

C 1407 87-010-153-080 C-CAP,S 9P-50 CH AB..................

C 1401 87-010-154-080 0E CAP CHIP 10P AB..................

C 1403 87-010-154-080 0E CAP CHIP 10P AB..................

C 1405 87-010-311-080 0E CAP 12P AB..................

C 1409 87-010-401-080 0E CAP, ELECT 1-50V AB..................

C 1413 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 1412 87-010-263-080 0E CAP, ELECT 100-10V AB..................

C 1414 87-010-316-080 0E C-CAP,S 33P-50 CH AB..................

C 1410 87-010-317-080 0E C-CAP,S 39P-50 CH AB..................

C 1419 87-010-805-080 0E CAP, S 1-16 AB..................

C 1424 87-010-145-080 0E C-CAP,S 1P-50 CH AB..................

C 1428 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 1420 87-010-198-080 0E CAP, CHIP 0.022 AB..................

C 1426 87-010-263-080 0E CAP, ELECT 100-10V AB..................

C 1422 87-010-314-080 0E C-CAP,S 22P-50V AB..................

C 1423 87-010-315-080 0E C-CAP,S 27P-50 CH AB..................

C 1429 87-010-371-080 0E CAP, ELECT 470-6.3V AB..................

C 1427 87-010-384-080 0E CAP, ELECT 100-25V AB..................

C 1434 87-010-181-080 0E CAP,CHIP S 1800P AB..................

C 1430 87-010-181-080 0E CAP,CHIP S 1800P AB..................

C 1439 87-010-181-080 0E CAP,CHIP S 1800P AB..................

C 1437 87-010-184-080 0E CHIP CAPACITOR 3300P(K) AB..................

C 1433 87-010-184-080 0E CHIP CAPACITOR 3300P(K) AB..................

C 1436 87-010-322-080 0E C-CAP,S 100P-50 CH AB..................

C 1432 87-010-322-080 0E C-CAP,S 100P-50 CH AB..................

C 1441 87-010-181-080 0E CAP,CHIP S 1800P AB..................

C 1443 87-010-184-080 0E CHIP CAPACITOR 3300P(K) AB..................

C 1445 87-010-184-080 0E CHIP CAPACITOR 3300P(K) AB..................

C 1447 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 1448 87-010-263-080 0E CAP, ELECT 100-10V AB..................

C 1449 87-010-498-080 CAP,E 10-16 GAS AB..................

C 1452 87-010-180-080 0E C-CER 1500P AB..................

C 1453 87-010-186-080 0E CAP,CHIP 4700P AB..................

C 1450 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 1454 87-010-198-080 0E CAP, CHIP 0.022 AB..................

C 1456 87-010-371-080 0E CAP, ELECT 470-6.3V AB..................

C 1451 87-010-402-080 0E CAP, ELECT 2.2-50V AB..................

C 1467 87-010-178-080 0E CHIP CAP 1000P AB..................

C 1463 87-010-316-080 0E C-CAP,S 33P-50 CH AB..................

C 1465 87-010-319-080 0E C-CAP,S 56P-50 CH AB..................

C 1466 87-018-131-080 0E CAP, CER 1000P-50V AB..................

D 1406 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 1403 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 1405 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 1404 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 1408 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 1401 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 1402 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 1407 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 1408 87-A40-470-080 0E DIODE,1SS254 A...................

D 1402 87-A40-470-080 0E DIODE,1SS254 A...................

ELECTRICAL MAIN PARTS LIST - 6 / 13

D 1406 87-A40-470-080 0E DIODE,1SS254 A...................

D 1401 87-A40-470-080 0E DIODE,1SS254 A...................

D 1403 87-A40-470-080 0E DIODE,1SS254 A...................

D 1404 87-A40-470-080 0E DIODE,1SS254 A...................

D 1407 87-A40-470-080 0E DIODE,1SS254 A...................

D 1405 87-A40-470-080 0E DIODE,1SS254 A...................

IC 1402 87-001-993-010 1B IC,BA10324 AB..................

IC 1401 87-JU2-660-040 C-IC,LC74761M-9675-TLM AB..................

J 1401 87-A60-278-010 JACK,PIN 6P YKC21 AB..................

L 1401 87-005-440-080 0E COIL,47UH FLR50 AB..................

L 1405 87-005-440-080 0E COIL,47UH FLR50 AB..................

L 1404 87-005-440-080 0E COIL,47UH FLR50 AB..................

L 1402 87-005-690-080 COIL,33UH AB..................

L 1406 87-005-692-080 COIL,47UH AB..................

L 1403 87-005-839-080 COIL,5.6UH G LF5.0S AB..................

Q 1408 87-026-210-080 0E CHIP-TR,DTC144EK AB..................

Q 1405 87-A30-121-080 TR,DTC 323 TS AB..................

Q 1406 87-A30-121-080 TR,DTC 323 TS AB..................

Q 1403 89-110-372-080 0E TR,2SA1037(140MHZ 200MW) AB..................

Q 1401 89-110-372-080 0E TR,2SA1037(140MHZ 200MW) AB..................

Q 1402 89-110-372-080 0E TR,2SA1037(140MHZ 200MW) AB..................

Q 1407 89-324-122-080 0E TR,2SC2412K AB..................

Q 1409 89-324-122-080 0E TR,2SC2412K AB..................

Q 1404 89-324-122-080 0E TR,2SC2412K AB..................

X 1401 87-A70-141-080 VIB,XTAL 14.31818MHZ V AB..................

X 1402 87-A70-142-080 VIB,XTAL 17.734475MHZ V AB..................

C 452 87-010-071-080 CAP, ELECT 1-50 M 5L SRE AB..................

C 453 87-010-182-080 0E C-CAP,S 2200P-50 B AB..................

C 456 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 458 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 451 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 457 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 468 87-010-079-080 0E 100UF,6.3V ELECTROLYTIC AB..................

C 460 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 461 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 462 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 469 87-010-805-080 0E CAP, S 1-16 AB..................

C 478 87-010-071-080 CAP, ELECT 1-50 M 5L SRE AB..................

C 474 87-010-071-080 CAP, ELECT 1-50 M 5L SRE AB..................

C 470 87-010-154-080 0E CAP CHIP 10P AB..................

C 475 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 473 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 479 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 471 87-010-494-040 0E CAP,E 1-50 GAS AB..................

C 472 87-010-494-040 0E CAP,E 1-50 GAS AB..................

C 482 87-010-079-080 0E 100UF,6.3V ELECTROLYTIC AB..................

C 481 87-010-805-080 0E CAP, S 1-16 AB..................

D 452 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 451 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................

D 452 87-A40-470-080 0E DIODE,1SS254 A...................

D 451 87-A40-470-080 0E DIODE,1SS254 A...................

IC 451 87-A20-835-010 IC,LA70020 AB..................

L 452 87-005-440-080 0E COIL,47UH FLR50 AB..................

L 454 87-005-440-080 0E COIL,47UH FLR50 AB..................

Q 452 89-110-372-080 0E TR,2SA1037(140MHZ 200MW) AB..................

Q 453 89-324-122-080 0E TR,2SC2412K AB..................

R 472 87-A00-042-080 C-RES,S 2K-1/10W F AB..................

C 894 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 893 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 891 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 890 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 895 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 896 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 892 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 898 87-012-140-080 0E CAP 470P AB..................

C 897 87-012-140-080 0E CAP 470P AB..................

IC 803 87-A20-411-010 IC,TA1230Z AB..................

X 801 87-A70-056-010 VIB,CER 503KHZ CSB503E7 AB..................

C 104 87-010-132-080 CAP,E 1-50 BP AB..................

C 102 87-010-198-080 0E CAP, CHIP 0.022 AB..................

C 109 87-010-316-080 0E C-CAP,S 33P-50 CH AB..................

C 100 87-010-401-080 0E CAP, ELECT 1-50V AB..................

C 101 87-010-401-080 0E CAP, ELECT 1-50V AB..................

C 103 87-010-402-080 0E CAP, ELECT 2.2-50V AB..................

C 112 87-010-154-080 0E CAP CHIP 10P AB..................

C 118 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 117 87-010-311-080 0E CAP 12P AB..................

C 111 87-012-365-080 C-CAP,S 0.027-25VBK AB..................

C 114 87-012-365-080 C-CAP,S 0.027-25VBK AB..................

C 121 87-010-132-080 CAP,E 1-50 BP AB..................

C 128 87-010-152-080 0E C-CAP,S 8P-50 CH AB..................

C 120 87-010-315-080 0E C-CAP,S 27P-50 CH AB..................

C 126 87-010-382-080 0E CAP, ELECT 22-25V AB..................

C 129 87-010-382-080 0E CAP, ELECT 22-25V AB..................

C 124 87-012-365-080 C-CAP,S 0.027-25VBK AB..................

C 132 87-010-152-080 0E C-CAP,S 8P-50 CH AB..................

C 136 87-010-401-080 0E CAP, ELECT 1-50V AB..................

C 139 87-010-401-080 0E CAP, ELECT 1-50V AB..................

C 142 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 145 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 148 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 169 87-010-374-080 0E CAP, ELECT 47-10V AB..................

ELECTRICAL MAIN PARTS LIST - 7 / 13

C 165 87-010-401-080 0E CAP, ELECT 1-50V AB..................

C 163 87-010-401-080 0E CAP, ELECT 1-50V AB..................

C 172 87-010-374-080 0E CAP, ELECT 47-10V AB..................

C 171 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 170 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 182 87-010-260-080 0E CAP, ELECT 47-25V AB..................

C 189 87-010-320-080 0E CHIP CAP 68P AB..................

C 180 87-010-384-080 0E CAP, ELECT 100-25V AB..................

C 190 87-010-321-080 0E CHIP CAPACITOR,82P(J) AB..................

C 203 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 208 87-010-374-080 0E CAP, ELECT 47-10V AB..................

C 205 87-010-374-080 0E CAP, ELECT 47-10V AB..................

C 202 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 210 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 215 87-010-248-080 0E CAP, ELECT 220-10V AB..................

C 219 87-010-248-080 0E CAP, ELECT 220-10V AB..................

C 217 87-010-263-080 0E CAP, ELECT 100-10V AB..................

C 227 87-010-382-080 0E CAP, ELECT 22-25V AB..................

C 221 87-010-401-080 0E CAP, ELECT 1-50V AB..................

C 222 87-010-405-080 0E CAP, ELECT 10-50V AB..................

C 237 87-010-177-080 0E C-CAP,S 820P-50 SL AB..................

C 231 87-010-382-080 0E CAP, ELECT 22-25V AB..................

C 239 87-012-154-080 0E C-CAP,S 150P-50 CH AB..................

C 243 87-010-178-080 0E CHIP CAP 1000P AB..................

C 240 87-010-194-080 0E CAP, CHIP 0.047 AB..................

C 248 87-010-263-080 0E CAP, ELECT 100-10V AB..................

C 244 87-010-312-080 0E C-CAP,S 15P-50 CH AB..................

C 245 87-010-315-080 0E C-CAP,S 27P-50 CH AB..................

C 246 87-010-317-080 0E C-CAP,S 39P-50 CH .B..................

C 246 87-010-318-080 0E C-CAP,S 47P-50 CH A...................

C 242 87-010-382-080 0E CAP, ELECT 22-25V AB..................

C 247 87-010-400-080 0E CAP, ELECT 0.47-50V AB..................

C 253 87-010-263-080 0E CAP, ELECT 100-10V AB..................

C 250 87-010-313-080 0E CAP, CHIP 18P AB..................

C 251 87-010-314-080 0E C-CAP,S 22P-50V AB..................

C 259 87-010-374-080 0E CAP, ELECT 47-10V AB..................

C 257 87-010-401-080 0E CAP, ELECT 1-50V AB..................

C 262 87-010-182-080 0E C-CAP,S 2200P-50 B AB..................

C 265 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 266 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 260 87-010-198-080 0E CAP, CHIP 0.022 AB..................

C 264 87-010-319-080 0E C-CAP,S 56P-50 CH AB..................

C 263 87-010-322-080 0E C-CAP,S 100P-50 CH AB..................

C 261 87-010-401-080 0E CAP, ELECT 1-50V AB..................

C 290 87-010-805-080 0E CAP, S 1-16 .B..................

CF 100 87-030-327-010 VIB,CER CSB503F30 AB..................

CN 103 87-099-027-010 CONN,25P 6216 V AB..................

CN 102 87-099-840-010 CONN,13P 5085 RECE AB..................

CN 101 87-099-841-010 CONN,15P 5085 RECE AB..................

CN 100 87-A60-531-010 CONN,5P H BLK 5085 RECE AB..................

D 200 87-020-027-080 CHIP-DIODE 1SS184 AB..................

DL 101 87-A90-722-010 DELAY LINE,PDL644K1P AB..................

DL 100 87-A90-723-010 DELAY LINE,PDL634K1M AB..................

DL 102 87-A90-724-010 DELAY LINE,PDL634K1N AB..................

FB 101 87-005-407-080 C-COIL,BLM41A04 AB..................

FB 100 87-005-407-080 C-COIL,BLM41A04 AB..................

FU 108 84-JUT-647-010 FLTR,TCV-4236P AB..................

FU 100 87-JUT-640-010 FLTR,SEC IN AB..................

FU 101 87-JUT-641-010 FLTR,SEC ID AB..................

FU 102 87-JUT-642-010 FLTR,B-Y AB..................

FU 103 87-JUT-643-010 FLTR,R-Y AB..................

FU 104 87-JUT-644-010 FLTR,358TRAP AB..................

FU 105 87-JUT-645-010 FLTR,443TRAP AB..................

FU 106 87-JUT-646-010 FLTR,358BPF AB..................

FU 107 87-JUT-647-010 FLTR,443BPF AB..................

FU 200 87-JUT-648-010 FLTR,4MBPF AB..................

FU 203 87-JUT-648-010 FLTR,4MBPF AB..................

FU 201 87-JUT-649-010 FLTR,5MLPF AB..................

FU 202 87-JUT-665-010 FLTR,4MLPF 0.8MS AB..................

FU 204 87-JUT-666-010 FLTR,BELL AB..................

IC 101 87-002-273-080 IC,NJM2246M AB..................

IC 102 87-002-946-010 IC,MM1111XS AB..................

IC 103 87-A20-366-010 IC,MM1113XS AB..................

IC 100 87-A20-729-010 C-IC,TA8795BF AB..................

IC 104 87-A20-923-040 C-IC,HD74HC4052FP AB..................

IC 200 87-002-946-010 IC,MM1111XS AB..................

IC 201 87-002-946-010 IC,MM1111XS AB..................

IC 204 87-017-999-040 IC,BA7046F AB..................

IC 202 87-A20-730-010 C-IC,M51282FP AB..................

IC 203 87-JUT-660-040 C-IC,SGH66K 3K AB..................

IC 290 87-001-795-040 C-IC,TC74HC74AF .B..................

L 101 87-005-431-080 COIL,8.2UH K FLR50 AB..................

L 102 87-005-435-080 COIL,18UH FLR50 AB..................

L 109 87-005-435-080 COIL,18UH FLR50 AB..................

L 100 87-005-435-080 COIL,18UH FLR50 AB..................

L 107 87-005-438-080 0E COIL,33UH FLR50 AB..................

L 108 87-005-438-080 0E COIL,33UH FLR50 AB..................

L 106 87-005-444-080 0E COIL 100UH,K AB..................

L 103 87-JUT-661-010 COIL,15.3UH S5LD3 AB..................

L 104 87-JUT-662-010 COIL,6.4UH S5LD3 AB..................

L 105 87-JUT-663-010 COIL,14UH S5LD3 AB..................

L 111 87-005-435-080 COIL,18UH FLR50 AB..................

ELECTRICAL MAIN PARTS LIST - 8 / 13

L 204 87-005-432-080 COIL,10UH AB..................

L 206 87-005-440-080 0E COIL,47UH FLR50 AB..................

L 205 87-005-440-080 0E COIL,47UH FLR50 AB..................

L 202 87-005-440-080 0E COIL,47UH FLR50 AB..................

L 200 87-005-440-080 0E COIL,47UH FLR50 AB..................

L 201 87-005-440-080 0E COIL,47UH FLR50 AB..................

L 203 87-005-440-080 0E COIL,47UH FLR50 AB..................

Q 104 87-026-210-080 0E CHIP-TR,DTC144EK AB..................

Q 105 87-026-211-080 0E TR,DTA144EK AB..................

Q 205 87-026-210-080 0E CHIP-TR,DTC144EK AB..................

Q 219 89-110-372-080 0E TR,2SA1037(140MHZ 200MW) AB..................

Q 217 89-324-122-080 0E TR,2SC2412K AB..................

Q 218 89-324-122-080 0E TR,2SC2412K AB..................

R 254 87-022-358-080 C-RES,S 18K-1/10W F AB..................

R 280 87-022-355-080 C-RES,S10K-1/10W F AB..................

R 281 87-022-366-080 C-RES,S 120K-1/10WF AB..................

SFR 107 87-024-401-080 CHIP SFR 1K RH03A3A AB..................

SFR 106 87-024-401-080 CHIP SFR 1K RH03A3A AB..................

SFR 101 87-024-403-080 CHIP SFR 2.2K RH03A3A AB..................

SFR 102 87-024-403-080 CHIP SFR 2.2K RH03A3A AB..................

SFR 103 87-024-403-080 CHIP SFR 2.2K RH03A3A AB..................

SFR 108 87-024-405-080 C-SFR,4.7K RHO3A3A AB..................

SFR 100 87-024-407-080 CHIP SFR 10K RH03A3A AB..................

SFR 201 87-024-399-080 CHIP SFR,470 RH3A3A AB..................

SFR 204 87-024-401-080 CHIP SFR 1K RH03A3A AB..................

SFR 203 87-024-401-080 CHIP SFR 1K RH03A3A AB..................

SFR 200 87-024-401-080 CHIP SFR 1K RH03A3A AB..................

SFR 205 87-024-407-080 CHIP SFR 10K RH03A3A AB..................

TC 200 87-011-233-080 TRIMER,50P VCT54 AB..................

X 100 87-A70-126-080 VIB,XTAL 3.579545MHZ AB..................

X 101 87-A70-127-080 VIB,XTAL 3.582056MHZ AB..................

X 102 87-A70-128-080 VIB,XTAL 3.575611MHZ AB..................

X 103 87-A70-129-080 VIB,XTAL 4.433619MHZ AB..................

X 200 87-A70-130-080 VIB,XTAL 4.40625MHZ AB..................

87-JUT-204-010 HLDR,DGTL AB..................

87-JUT-205-010 HLDR,DGTL-COVER AB..................

C 505 87-010-321-080 0E CHIP CAPACITOR,82P(J) AB..................

C 502 87-015-676-080 ELECTROLYTIC CAPACITOR, 47U-6. AB..................

C 504 87-015-681-080 0E CAP,E 10-16 7L AB..................

C 519 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 510 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 515 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 518 87-015-676-080 ELECTROLYTIC CAPACITOR, 47U-6. AB..................

C 512 87-015-681-080 0E CAP,E 10-16 7L AB..................

C 521 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 526 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 527 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 524 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 525 87-010-314-080 0E C-CAP,S 22P-50V AB..................

C 520 87-015-676-080 ELECTROLYTIC CAPACITOR, 47U-6. AB..................

C 522 87-015-681-080 0E CAP,E 10-16 7L AB..................

C 538 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 533 87-015-681-080 0E CAP,E 10-16 7L AB..................

C 531 87-015-684-080 0E CAP,E 47-16 7L AB..................

C 540 87-012-141-080 0E CHIP-CAPACITOR,0.22-16F AB..................

C 541 87-012-154-080 0E C-CAP,S 150P-50 CH AB..................

C 548 87-015-695-080 0E CAP,E 1-50 7L AB..................

C 554 87-010-314-080 0E C-CAP,S 22P-50V AB..................

C 552 87-012-140-080 0E CAP 470P AB..................

C 565 87-010-180-080 0E C-CER 1500P AB..................

C 566 87-010-186-080 0E CAP,CHIP 4700P AB..................

C 569 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 576 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 578 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 575 87-010-805-080 0E CAP, S 1-16 AB..................

C 581 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 588 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 585 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 583 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 582 87-010-322-080 0E C-CAP,S 100P-50 CH AB..................

C 589 87-015-681-080 0E CAP,E 10-16 7L AB..................

C 584 87-015-681-080 0E CAP,E 10-16 7L AB..................

C 595 87-010-178-080 0E CHIP CAP 1000P AB..................

C 599 87-010-187-080 0E CAP CHIP S5600P AB..................

C 592 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 590 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................

C 591 87-010-322-080 0E C-CAP,S 100P-50 CH AB..................

C 593 87-015-677-080 0E CAP,E 100-6.3 7L AB..................

C 603 87-010-178-080 0E CHIP CAP 1000P AB..................

C 607 87-010-178-080 0E CHIP CAP 1000P AB..................

C 601 87-010-178-080 0E CHIP CAP 1000P AB..................

C 612 87-010-312-080 0E C-CAP,S 15P-50 CH AB..................

C 614 87-010-312-080 0E C-CAP,S 15P-50 CH AB..................

C 617 87-010-312-080 0E C-CAP,S 15P-50 CH AB..................

C 613 87-010-312-080 0E C-CAP,S 15P-50 CH AB..................

C 618 87-010-312-080 0E C-CAP,S 15P-50 CH AB..................

C 611 87-010-312-080 0E C-CAP,S 15P-50 CH AB..................

C 615 87-010-312-080 0E C-CAP,S 15P-50 CH AB..................

C 619 87-010-312-080 0E C-CAP,S 15P-50 CH AB..................

C 616 87-010-312-080 0E C-CAP,S 15P-50 CH AB..................

C 627 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................

C 620 87-010-312-080 0E C-CAP,S 15P-50 CH AB..................

ELECTRICAL MAIN PARTS LIST - 9 / 13

Other manuals for HV-MX100

Table of contents

Popular VCR System manuals by other brands

RCA

RCA VR678HF user guide

Zenith

Zenith VRL4270HF Operating guide & warranty

Akai

Akai VS-606EA Operator's manual

Panasonic

Panasonic NV-SJ412EE operating instructions

FUNAI

FUNAI 27C-450 Service manual

Sanyo

Sanyo VHR-M262EV Service manual

Sony

Sony SLV-X37 operating instructions

JVC

JVC SR-VS20U - Dual Format S-vhs/minidv Recorder instructions

Grundig

Grundig GV 7400 EURO Service manual

Zenith

Zenith VCM321 Installation and operating guide

JVC

JVC HR-A43U, HR-A63U instructions

RCA

RCA VR725HF user guide

JVC

JVC 0703-AH-PJ-BJ instruction manual

TruTech

TruTech ZV450TT8 owner's manual

JVC

JVC HR-DVS1EK instructions

Sensory Science

Sensory Science DDV2120 user guide

JVC

JVC HR-VP78U instructions

RCA

RCA VR611HF user guide

Aiwa HV-MX100 User manual

Popular VCR System manuals by other brands
