AKG CU700 User manual

USER INSTRUCTIONS . . . . . . . .p. 2
Please read the manual before using the equipment!
BEDIENUNGSANLEITUNG . .S. 12
Bitte vor Inbetriebnahme des Gerätes lesen!
MODE D’EMPLOI . . . . . . . . . . . . . . . .p. 22
Veuillez lire cette notice avant d’utiliser le système!
MODO DE EMPLEO . . . . . . . . . . . .p. 32
¡Sirvase leer el manual antes de utilizar el equipo!
CU700
CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 1 (Schwarz/Black Auszug)

Welcome!
2
Thank you
Symbols Used
Important Note
for purchasing an AKG product. This manual contains important instructions for setting up and oper-
ating your equipment. Please take a few minutes to read the instructions below carefully before
operating the equipment. Please keep the manual for future reference.We hope you enjoy using your
system!
The exclamation point in an equilateral triangle on the equipment indicates that it is neces-
sary for the user to refer to the User Manual.
In the User Manual, this symbol marks instructions that the user must follow to ensure safe
operation of the equipment.
The "" symbol marks important notes, hints, or explanations that you should follow to en-
sure optimum performance of the equipment.
• AKG continually improves the internal firmware of the CU 700 system in order to meet
changing customer needs in the best possible way. Should your system use a different
firmware version than the one described in this user manual, some functions may differ
from the related instructions.
CU
700
L
!
FCC Statement
The CU 700 complies with Part 15 of the FCC Rules. Operation is subject to the following two con-
ditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause un-
desired operation.

CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 2 (Schwarz/Black Auszug)

Page
1 Safety and Environment ...........................................................................................................4
Safety........................................................................................................................................4
Environment...............................................................................................................................4
2 Packing List..............................................................................................................................5
3 General.....................................................................................................................................5
Introduction................................................................................................................................5
Top and Front Panels...................................................................................................................5
Bottom and Rear Panels ..............................................................................................................6
Optional Rack Mounting Kit..........................................................................................................6
4 Connecting to Power ................................................................................................................6
5 Operating Notes........................................................................................................................7
Charging....................................................................................................................................7
Inserting a Transmitter into the Charger....................................................................................7
Important Notes..........................................................................................................................8
6 Charging Cycle .........................................................................................................................9
7 Cleaning ...................................................................................................................................9
8 Troubleshooting......................................................................................................................10
9 Specifications.........................................................................................................................11
3
Table of Contents CU
700
CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 3 (Schwarz/Black Auszug)

1Safety and Environment
4
Safety
Environment
• Do not spill any liquids on the charger and do not drop any objects through the ventilation slots in
the charger. This may cause short circuits and contaminate the charging contacts.
• Never use the charger to charge dry batteries. The charger will detect dry batteries and automat-
ically deactivate the charging function.
• The charger may be used in dry rooms only.
• The charger should be opened, serviced, and repaired by authorized personnel only. The charger
contains no user-serviceable parts.
• Place the charger at least 1 inch away from walls or other equipment to ensure adequate heat dis-
sipation from the charger. If the charger overheats, the charging cycle will be stopped immediately.
•. Before connecting the charger to power, check that the AC mains voltage stated on the included
power supply is identical to the AC mains voltage available where you will use the charger.
• Do not operate the charger with any power supply other than the included local AC adapter with
an output voltage of 12 VDC. Using a power supply with an AC output and/or a different output volt-
age may cause serious damage to the charger.
• If you will not use the charger for a long period of time, disconnect the charger from power.To pre-
vent unwanted discharging, be sure to remove the transmitter(s) from the charger every time you
disconnect the charger from power.
• If any solid object or liquid penetrates into the charger, shut down the sound system immediately.
Disconnect the power cable from the power outlet immediately and have the equipment checked
by AKG service personnel.
• Do not place the charger near heat sources such as radiators, heating ducts, or amplifiers, etc. and
do not expose it to direct sunlight, excessive dust, moisture, rain, mechanical vibrations, or shock.
• Clean the charger with a moistened (not wet) cloth only. Be sure to disconnect the power supply
from the power outlet before cleaning the charger! Never use acidic or scouring cleaners or clean-
ing agents containing alcohol or solvents since these may damage the enamel and plastic parts.
• Use the charger for the applications described in this manual only. AKG cannot accept any liabil-
ity for damages resulting from improper handling or misuse.
• The charger will draw a low current even when the charging mode is off. To save energy, discon-
nect the charger from power if you will not use the charger for a long period of time. To prevent
unwanted discharging, be sure to remove the transmitter(s) from the charger every time you dis-
connect the charger from power.
• Be sure to dispose of used batteries as required by local waste disposal rules. Never throw bat-
teries into a fire (risk of explosion) or garbage can.
• The packaging of the charger is recyclable. Dispose of the packaging in an appropriate container
provided by the local waste collection/recycling entity and observe all local legislation relating to
waste disposal and recycling.
• When scrapping the charger, remove the batteries, separate the case, circuit boards, and cables,
and dispose of all components in accordance with local waste disposal rules.
L
!
CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 4 (Schwarz/Black Auszug)

2Packing List
5
Optional Accessories
Introduction
Top and Front Panels
• Check that the package contains all the parts listed below. If anything is missing, please contact
your AKG dealer.
• 1 x CU 700 charger
• 1 x AC Adapter (if checked on the packaging)
• 4 x AA size NiMH rechargeable batteries
• For options and accessories, please refer to the current AKG catalog or folder, or visit www.akg.com.
Your dealer will be glad to help.
The CU 700 has been designed specifically for use with the DMS 700 wireless system.
The charger provides two charging slots specially shaped to accept the DHT 700 and DPT 700 trans-
mitters. The charging slots operate completely independently so you can charge two transmitters with
rechargeable batteries simultaneously.You do not need to remove the batteries from the transmitter for
charging.
The CU 700 charger
• monitors battery voltages and temperatures during charging;
• generates a flag signaling the end of the charging cycle upon reaching maximum capacity;
• monitors all required safety parameters and will stop the charging cycle if one or more safety pa-
rameters are out of range.
The charger checks the batteries inside the transmitter and will automatically deactivate the charging
function if it detects a dry battery.
CU
700
CU
700

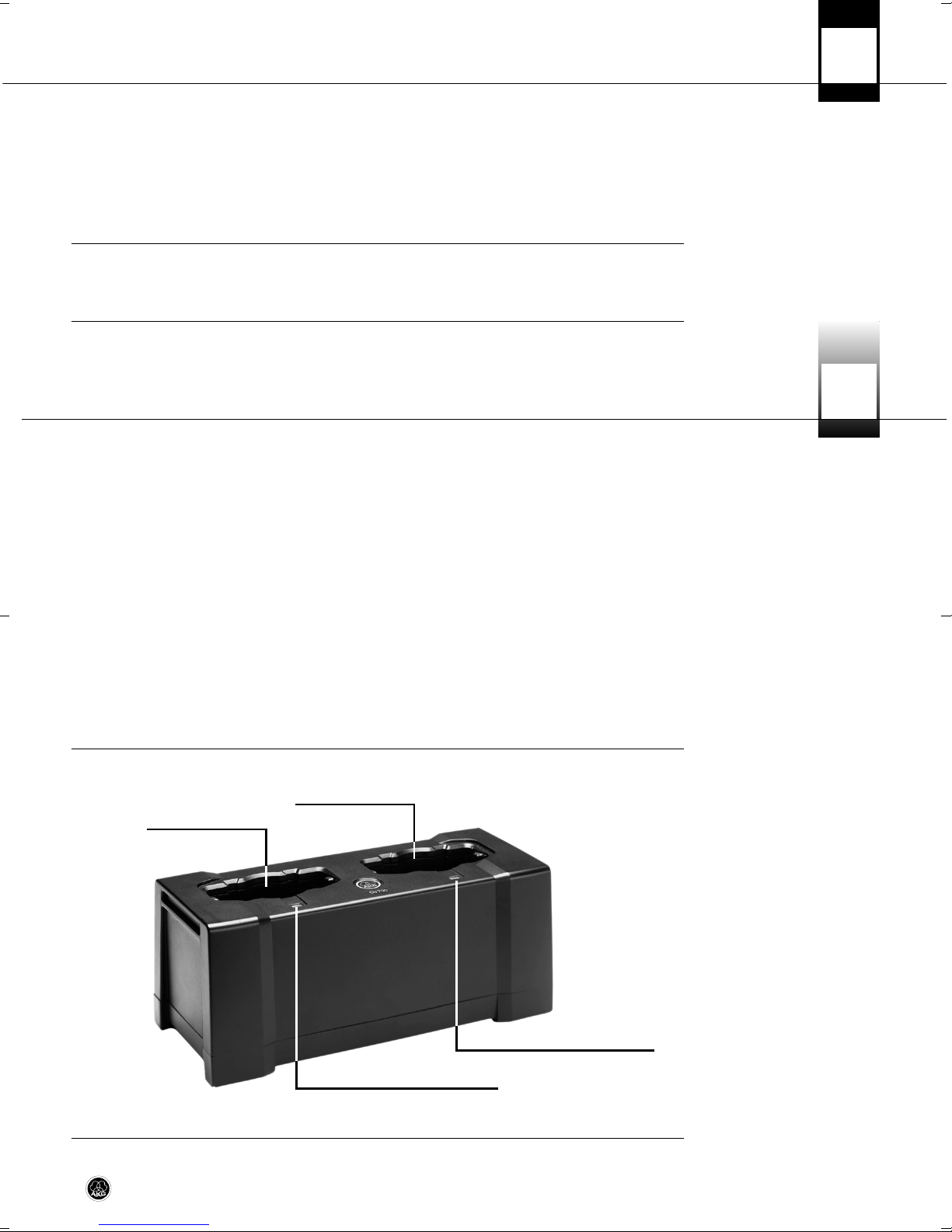

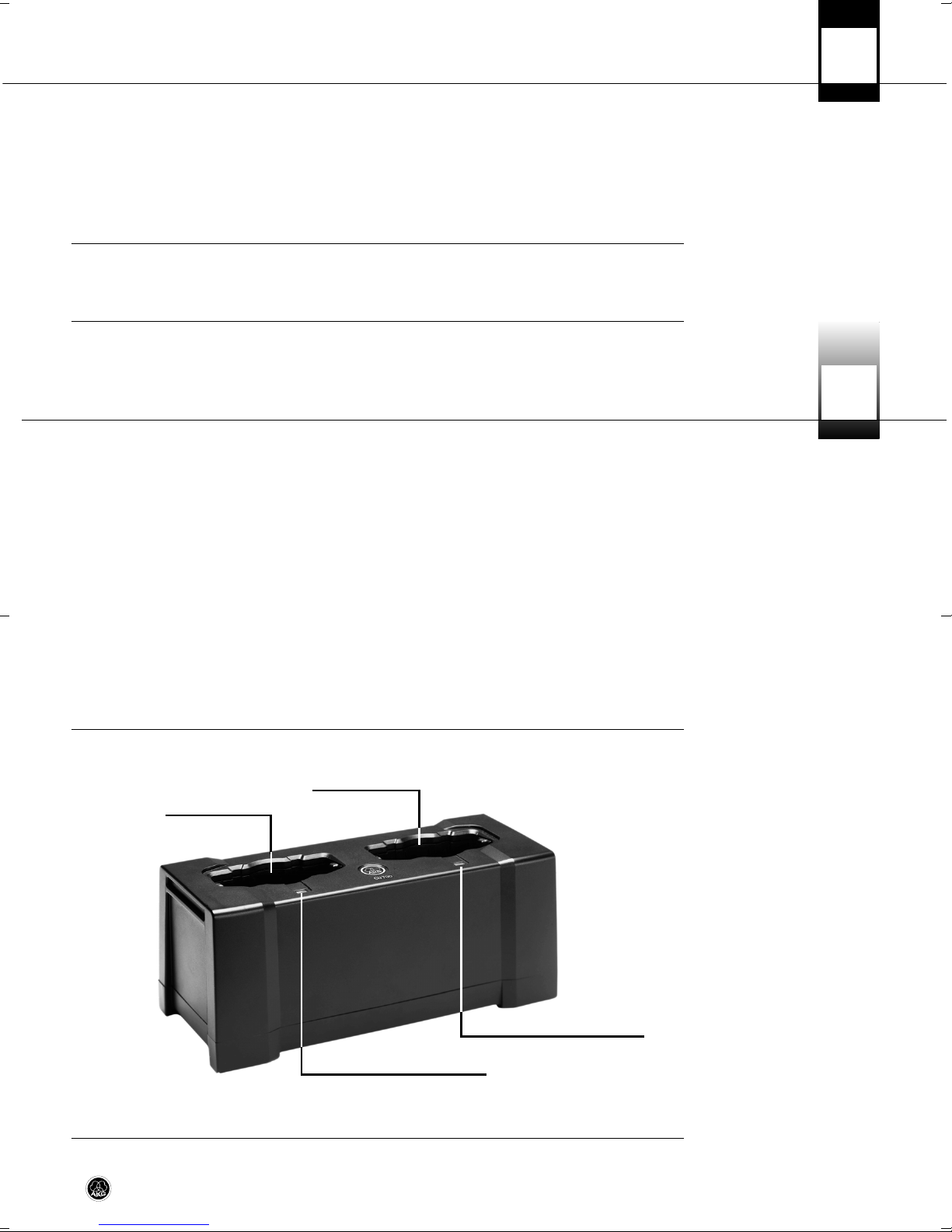

3General
Charging slot 1
Charging slot 2
Status LED for charging slot 1
Status LED for charging slot 2
CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 5 (Schwarz/Black Auszug)

3General
6
• The optional RMU 700 rack mounting kit (3158 Z 00150) al-
lows you to install one or two CU 700 chargers in a 19"
rack.
• Check that the AC mains voltage stated on the included power supply is identical to the
AC mains voltage available where you will use your system. Using the power supply with
a different AC voltage may damage the unit.
• Do not use any power supply other than the AC adapter supplied with the charger.
1. Connect the DC cable of the supplied AC adapter to the 12 V DC jack on the charger rear panel.
2. Connect the AC adapter to a convenient power outlet.
3. The charger is ready to operate. Note that both STATUS LEDs remain dark.
CU
700

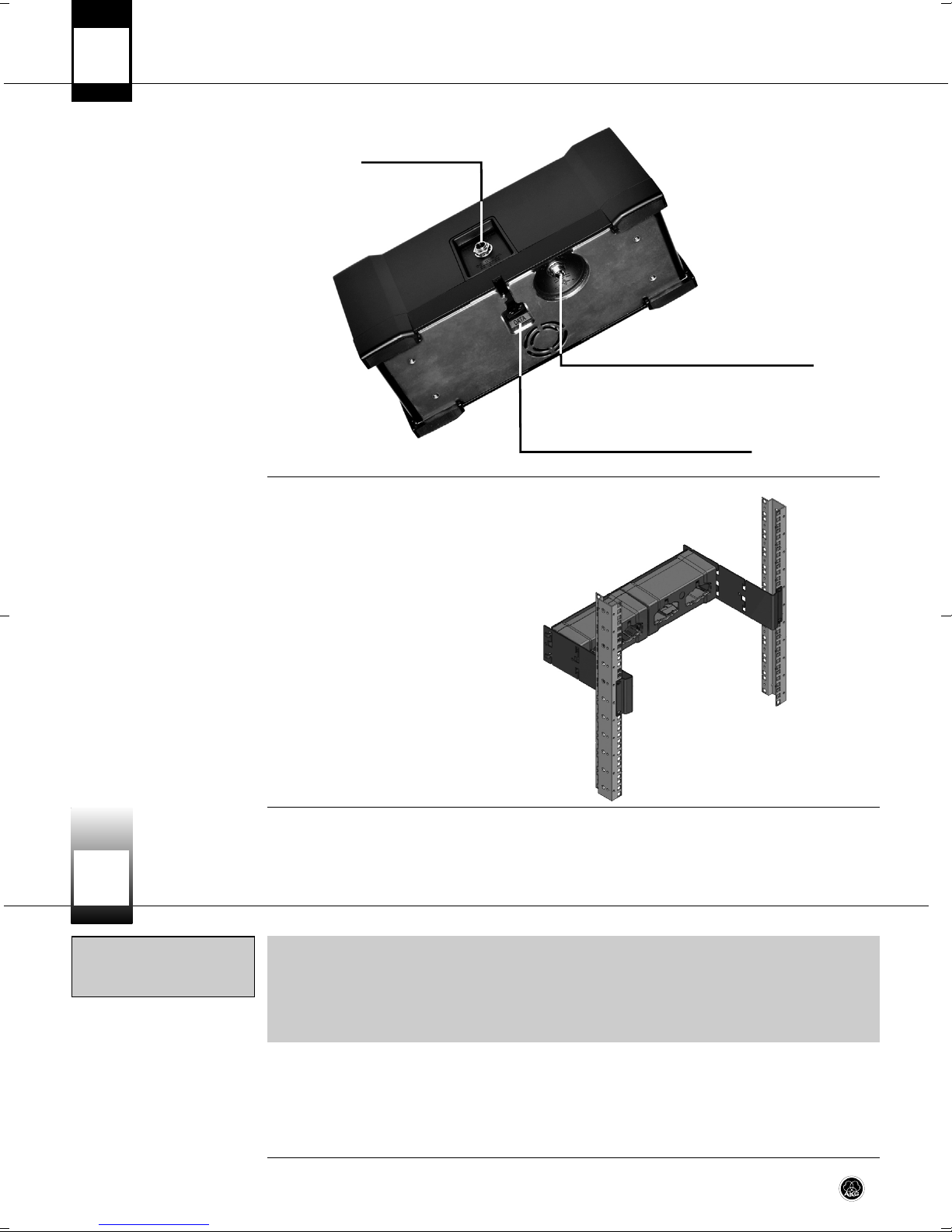

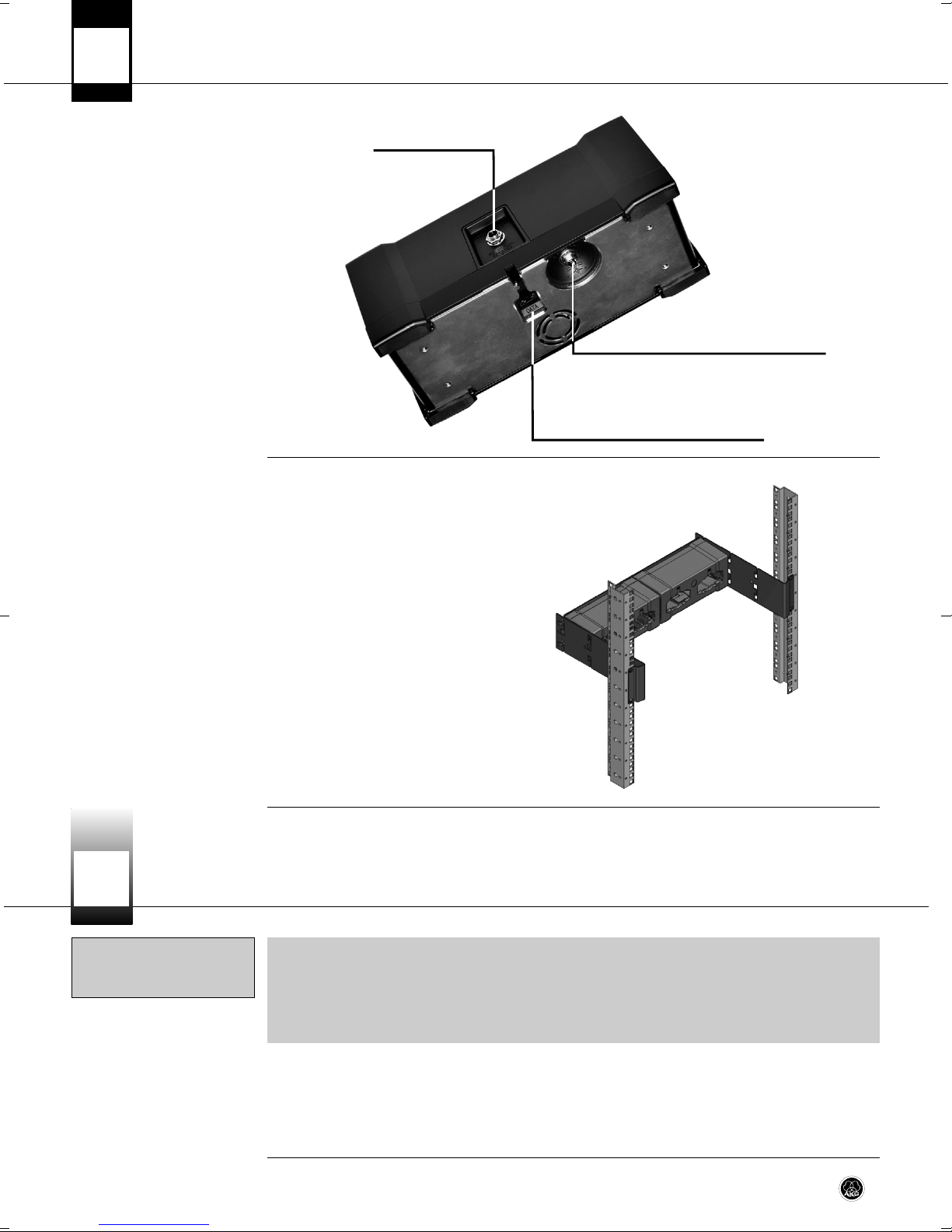

12 VDC input for rack-mounted use
12 VDC input
Bottom and Rear
Panels
Optional
Rack Mounting Kit
NOTICE
L
!
4Connecting to Power
CU
700
Data interface: RJ11 socket
for connecting the charger to
a computer (via HUB 4000 Q)
CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 6 (Schwarz/Black Auszug)

5Operating Notes
7
Charging
Table 1: STATUS LED
indications
Inserting a Transmitter into
the Charger

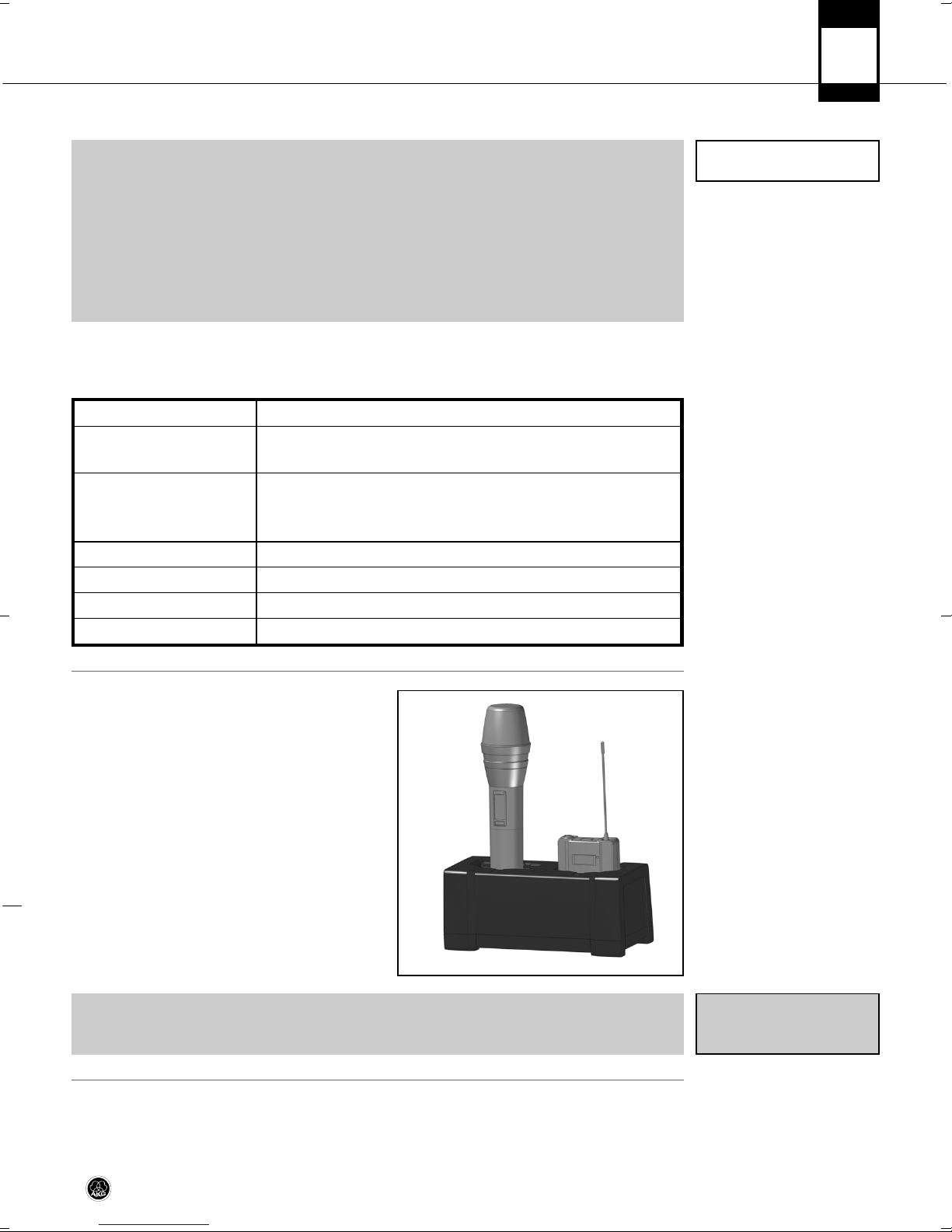

Fig. 1: Inserting transmitters
into the CU 700 charger.
• Rechargeable batteries (those included or those you may buy later) are delivered un-
charged or partially charged. Therefore, you will need to charge each new battery before
using it.
• The battery capacity indication will work best if you charge the batteries fully using the
CU 700 charger.
• If you replace the rechargeable batteries inside a transmitter be sure to fully charge the
batteries in order to calibrate the charging control system.
• Battery life depends on battery quality. Do not use any rechargeable batteries other than
the same type as those included with the charger.
Each charging slot features a tricolor STATUS LED that indicates the current operating status of the re-
spective charging slot (">…<" marks an LED flashing in the respective color):
1. Check that rechargeable batteries are inside the
transmitter battery compartment.
If there is no battery inside the battery compart-
ment, do not place the transmitter in a charging
slot before you inserted rechargeable batteries
into the transmitter.
2. Insert the transmitter into the charging slot so
that the display on the transmitter faces the LEDs
on the charger. The charger will automatically
power the transmitter via the charging contacts.
3. Never switch the transmitter ON during the
charging cycle. This may cause the charger to
falsely indicate a completed charging cycle be-
fore charging is actually completed.
• To avoid damaging the charger, do not try to charge dry batteries.
CU
700
Note
STATUS LED STATUS
--- The charger is ready to operate, no transmitter is inserted in a
charging slot.
orange The batteries inside the inserted transmitter are being checked.
Battery temperature is above 40°C or below 5°C. LED flashes until
temperature is within specified range.
red The batteries are being charged.
green The batteries are fully charged; the charging cycle is completed.
>red< Error.
blue Data communication for computer monitoring is active.
NOTICE
L
!
CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 7 (Schwarz/Black Auszug)

Important Notes
5Operating Notes
8
1. You may safely remove the transmitter at any time before the charging cycle is completed.
2. You may safely charge the batteries inside the transmitter at any time, even before the batteries
are completely discharged.
3. At ambient temperatures above +40°C, the charger may overheat.As a result, the charging cycle
may take considerably longer or stop altogether (STATUS LED flashing red).
As soon as the ambient temperature drops below +40°C, the charging cycle will be resumed au-
tomatically (STATUS LED will be lit red).
4. If the batteries heat up to more than +60°C during a charging cycle (e.g., due to high ambient tem-
perature), the charging cycle will be stopped automatically (STATUS LED flashing red). Most bat-
teries will be unusable after being heated up to more than +60°C.
5. Excessive vibrations may cause the charging cycle to be stopped (STATUS LED flashing red),
restarted (STATUS LED is lit orange), or appear completed (STATUS LED lit green) ahead of time.
Make sure the charger will not be subjected to vibrations during the charging cycle and will rest
firmly on a hard surface.
6. Items 1 and 2 above notwithstanding, if you wish to extend the useful life of rechargeable batter-
ies be sure to
• completely discharge the batteries every time, i.e., not to charge the batteries before the bat-
tery warning appears on the transmitter display;
• charge the batteries to capacity every time, i.e., not to remove them from the charger before
the charging cycle is completed;
• avoid charging batteries at temperatures below +5°C or above +40°C.At such temperatures,
the charging cycle will not start and the STATUS LED will be lit orange.
The charging cycle will be resumed automatically as soon as the battery temperature returns
to the acceptable range.
• use no batteries other than the rechargeable types recommended in section 9 Specifications.
7. Rechargeable batteries will only reach their full capacity after several charging cycles.
8. If a transmitter with fully charged batteries and another one with dead batteries are in the charg-
ing slots, the charging cycle may take up to ten hours.
9. If you insert a transmitter with a dry battery into the charger, the charging cycle will be stopped
immediately after the battery test and a few minutes of charging. The STATUS LED will start flash-
ing red.
CU
700
CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 8 (Schwarz/Black Auszug)

6Charging Cycle
9
Table 2: Charging cycle
The charging cycle will start automatically as soon as you insert a transmitter with rechargeable bat-
teries into the charger.
1. Disconnect the DC cable from the rear panel DC 12 V jack.
2. Use a cloth moistened (not wet!) with water to clean the surfaces of the charger.
• Never use caustic or scouring cleaners or cleaning agents containing alcohol or solvents
since these may damage the enamel or plastic parts.
CU
700
STATUS LED STATUS
orange The voltage and temperature of the batteries are being checked.
red The batteries are being charged.
Charging time is approx. 1.5 hours for completely discharged bat-
teries and proportionately less for partially discharged batteries.
green The batteries are fully charged; the charging cycle is completed.
The charger has switched to trickle charging mode.
You may remove the transmitter from the charger.
Due to the charging process, the batteries may heat up to +60°C.
This is normal.
CU
700
7Cleaning
NOTICE
L
!
CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 9 (Schwarz/Black Auszug)

8Troubleshooting
10
CU
700
Problem Possible Cause Remedy
All LEDs dark. • No defect. STATUS LEDs are not acti-
vated before you insert a transmitter
with batteries into a charging slot.
All LEDs dark although at least one charg-
ing slot is loaded. 1. AC adapter is not connected to power.
2. DC cable is no not connected to
charger.
3. One or more charging contacts fail to
make contact with the transmitter.
4. Internal error.
1. Connect power supply to convenient
power outlet.
2. Connect DC cable to charger.
3. Check contacts for resilience, or clean
contacts.
4. Disconnect power supply or DC cable,
wait for 10 seconds, and connect
again.
Should the problem persist, contact
your nearest AKG Service Center.
STATUS LED flashing red. • Charging cycle has been stopped:
1. Transmitter uses dry batteries.
2. Charging contacts contaminated.
3. Inside temperature of batteries is too
high.
4. Inside temperature of charger is too
high.
5. Batteries defective (voltage <0.5 V).
6. Charger connected to incompatible
power supply whose output voltage is
too high: both STATUS LEDs flashing
red.
7. Charger defective.
1. Remove transmitter from charging
slot; replace dry with rechargeable
batteries.
2. Clean charging contacts on charger
and transmitter with soft cloth.
3. Allow batteries/charger to cool down,
charging cycle will resume when tem-
perature returns to acceptable range.
Should the problem persist, contact
your nearest AKG Service Center.
4. Make sure there is enough free space
around charger to provide adequate
heat dissipation.
5. Replace batteries.
6. Use original AC adapter supplied with
charger.
7. Contact your nearest AKG Service
Center.
CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 10 (Schwarz/Black Auszug)

9Specifications
11
Operating voltage: 12 VDC, 1.5 A max.
Recommended batteries: NiMH or NiCd rechargeable, minimum capacity: 1900 mAh
AC voltage: refer to label on AC adapter
Charging current: typ. 1.4 A in single-slot mode
Charging time: typ. 1.5 hours in single-slot mode
(depending on battery type and capacity)
Size (LxHxD): 188 x 115 x 78 mm (7.4 x 4.5 x 3.1 in.)
Weight: approx. 420 g (14.8 oz.)
This product conforms to the standards listed in the Declaration of Conformity. To order a free copy
of the Declaration of Conformity, visit http://www.akg.com or contact [email protected]
CU
700
CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 11 (Schwarz/Black Auszug)

Willkommen!
12
Vielen Dank,
Verwendete Symbole
Wichtiger Hinweis
dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben. Bitte lesen Sie die Bedie-
nungsanleitung, insbesondere das Kapitel “Sicherheit und Umwelt”, aufmerksam durch, bevor
Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit
nachschlagen können. Wir wünschen Ihnen viel Spaß und Erfolg!
Das Rufzeichen im gleichseitigen Dreieck am Gerät ist eine Aufforderung, die Bedienungs-
anleitung zu lesen.
In der Bedienungsanleitung kennzeichnet dieses Symbol Anweisungen, die zum sicheren
Betrieb des Geräts unbedingt zu befolgen sind.
Das Symbol ““ macht Sie auf wichtige Hinweise und Erklärungen aufmerksam. Bitte be-
folgen Sie diese Hinweise, damit Ihr Gerät optimal funktioniert.
• Die interne Firmware des Systems CU 700 wird ständig verbessert, um Kundenanforde-
rungen optimal gerecht zu werden. Sollte Ihr System bereits mit einer höheren Firmware
als der in dieser Bedienungsanleitung beschriebenen ausgestattet sein, können manche
Funktionen von der Beschreibung abweichen.
CU
700
L
!

CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 12 (Schwarz/Black Auszug)

Seite
1 Sicherheit und Umwelt ...........................................................................................................14
Sicherheit.................................................................................................................................14
Umwelt ....................................................................................................................................14
2 Lieferumfang..........................................................................................................................15
3 Allgemeines............................................................................................................................15
Einleitung.................................................................................................................................15
Oberseite und Vorderseite..........................................................................................................15
Unterseite und Rückseite...........................................................................................................16
Optionales Rackmontagesete.....................................................................................................16
4 Netzanschluss........................................................................................................................16
5 Bedienungshinweise..............................................................................................................17
Akkus laden .............................................................................................................................17
Sender in die Ladestation einsetzen.......................................................................................17
Wichgtige Hinweise...................................................................................................................18
6 Ladezyklus .............................................................................................................................19
7 Reinigung ...............................................................................................................................19
8 Fehlerbehebung .....................................................................................................................20
9 Tehnische Daten.....................................................................................................................21
13
Inhaltsverzeichnis CU
700
CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 13 (Schwarz/Black Auszug)

1Sicherheit und Umwelt
14
Sicherheit
Umwelt
• Schütten Sie keine Flüssigkeiten auf die Ladestation und lassen Sie keine sonstigen Gegenstände
durch die Lüftungsschlitze in das Gerät fallen. Dies kann zu Kurzschlüssen und Verschmutzung der
Ladekontakte führen.
• Versuchen Sie nicht, mit der Ladestation nicht-wiederaufladbare Batterien aufzuladen. Die Lade-
station erkennt nicht-wiederaufladbare und deaktiviert automatisch die Ladefunktion.
• Die Ladestation darf nur in trockenen Räumen eingesetzt werden.
• Die Ladestation darf nur von autorisiertem Fachpersonal geöffnet, gewartet und repariert werden.
Im Inneren des Gehäuses befinden sich keinerlei Teile, die vom Laien gewartet, repariert oder aus-
getauscht werden können.
• Stellen Sie die Ladestation in einem Abstand von mindestens 3 cm von Wänden oder anderen Ge-
räten auf, um ausreichende Wärmeabfuhr von der Ladestation zu gewährleisten. Bei Überhitzung
wird der Ladevorgang automatisch abgebrochen.
• Prüfen Sie vor Inbetriebnahme der Ladestation, ob die auf dem mitgelieferten Netzgerät angege-
bene Betriebsspannung der Netzspannung am Einsatzort entspricht.
• Betreiben Sie die Ladestation ausschließlich mit dem mitgelieferten Netzgerät mit einer Aus-
gangsspannung von 12 V DC.Andere Stromarten und Spannungen könnten die Ladestation ernst-
haft beschädigen!
• Wenn Sie die Ladestation längere Zeit nicht benützen, trennen Sie die Ladestation vom Stromnetz.
Um ungewollte Entladungen zu vermeiden, entfernen Sie immer die Sender aus der Ladestation,
wenn diese vom Stromnetz getrennt wird.
• Falls Flüssigkeit oder sonstige Gegenstände in die Ladestation gelangen, trennen Sie die Lade-
station sofort vom Stromnetz und lassen Sie die Ladestation von unserem Kundendienst überprü-
fen.
• Stellen Sie die Ladestation nicht in der Nähe von Wärmequellen wie z. B. Radiatoren, Heizungs-
rohren, Verstärkern, Bühnenlicht usw. auf und setzen Sie es nicht direkter Sonneneinstrahlung,
starker Staub- und Feuchtigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.
• Reinigen Sie die Ladestation nur mit einem feuchten, aber nicht nassen Tuch. Trennen Sie das
Netzgerät vorher unbedingt vom Stromnetz! Verwenden Sie keinesfalls säurehaltige oder scheu-
ernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack
sowie die Kunststoffteile beschädigen könnten.
• Verwenden Sie die Ladestation nur für die in dieser Bedienungsanleitung beschriebenen Anwen-
dungen. Für Schäden infolge unsachgemäßer Handhabung oder missbräuchlicher Verwendung
kann AKG keine Haftung übernehmen.
• Die Ladestation nimmt auch bei abgeschaltetem Ladevorgang einen geringen Strom auf. Um Ener-
gie zu sparen, trennen Sie daher die Ladestation vom Stromnetz, wenn Sie die Ladestation längere
Zeit nicht benützen.Um ungewollte Entladungen zu vermeiden, entfernen Sie den/die Sender immer
aus der Ladestation, wenn die Ladestation vom Stromnetz getrennt wird.
• Entsorgen Sie verbrauchte Akkus immer gemäß den jeweils geltenden Entsorgungsvorschriften.
Werfen Sie Akkus weder ins Feuer (Explosionsgefahr) noch in den Restmüll.
• Die Verpackung ist recyclierbar. Entsorgen Sie die Verpackung in einem dafür vorgesehenen Sam-
melsystem.
• Wenn Sie die Ladestation verschrotten, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen
Sie alle Komponenten gemäß den dafür geltenden Entsorgungsvorschriften.
L
!
CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 14 (Schwarz/Black Auszug)

2Lieferumfang
15
Optionales Zubehör
Einleitung
Oberseite
und Vorderseite
• Kontrollieren Sie bitte, ob die Verpackung alle unten angeführten Teile enthält. Falls etwas fehlt,
wenden Sie sich bitte an Ihren AKG-Händler.
• 1 x Ladestation CU 700
• 1 x Steckernetzgerät (wenn auf der Verpackung angekreuzt)
• 4 x NiMH-Akkus, Größe AA
• Optionales Zubehör finden Sie im aktuellen AKG-Katalog/Folder oder auf www.akg.com. Ihr Händ-
ler berät Sie gerne.
Die Ladestation CU 700 wurde speziell für das System DMS 700 entwickelt.
Die Ladestation besitzt zwei speziell geformte Lademulden zur Aufnahme der Sender DHT 700 und
DPT 700. Damit können Sie zwei Sender mit Akkus gleichzeitig und völlig unabhängig voneinander auf-
laden. Sie brauchen die Akkus zum Aufladen nicht aus dem Sender herauszunehmen.
Die Ladestation CU 700
• überwacht während des Ladezyklus Spannung und Temperatur der Akkus;
• signalisiert nach Erreichen der maximalen Kapazität das Ende des Ladezyklus;
• überwacht alle erforderlichen Sicherheitsparameter und bricht den Ladevorgang ab, falls ein oder
mehrere Sicherheitsparameter den zulässigen Bereich über- oder unterschreitet.
Die Ladestation erkennt, ob sich normale (nicht-wiederaufladbare) Batterien im Sender befinden und
deaktiviert automatisch die Ladefunktion, wenn normale Batterien eingelegt sind.
CU
700
CU
700
3Allgemeines
Lademulde 1
Lademulde 2
Status LED für Lademulde 1
Status LED für Lademulde 2
CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 15 (Schwarz/Black Auszug)

3Allgemeines
16
Unterseite
und Rückseite
Optionales
Rackmontageset • Mit dem optionalen Rackmontageset RMU 700 (3158 Z 00150) können
Sie eine oder zwei Ladestationen CU 700 in einem 19”-Rack
montieren.
• Kontrollieren Sie, ob die am mitgelieferten Netzgerät angegebene Netzspannung mit der
Netzspannung am Einsatzort übereinstimmt. Der Betrieb des Netzteils an einer anderen
Netzspannung kann zu Schäden am Gerät führen.
• Verwenden Sie ausschließlich das mitgelieferte Netzgerät.
1. Verbinden Sie das DC-Kabel des mitgelieferten Netzgeräts mit der 12 V DC-Buchse an der Rück-
seite der Ladestation.
2. Stecken Sie das Netzgerät an eine geeignete Netzsteckdose an.
3. Die Ladestation ist betriebsbereit, beide STATUS-LEDs an der Ladestation bleiben dunkel.
CU
700
12 VDC-Eingang für Betrieb im Rack
12 VDC-Eingang
Datenschnittstelle: RJ11-Buchse
zum Anschluss der Ladestation
an einen PC (via HUB 4000 Q)
4Netzanschluss
CU
700
ACHTUNG
L
!
CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 16 (Schwarz/Black Auszug)

5Bedienungshinweise
17
Akkus laden
Tabelle 1: Funktionsweise
der STATUS-LEDs
Sender in die
Ladestation einsetzen
Abb. 1: Sender in Ladestation
CU 700 einsetzen
• Sowohl die beiliegenden Akkus als auch separat gekaufte Akkus werden leer oder teil-
geladen geliefert. Sie müssen neue Akkus in jedem Fall erst aufladen, bevor Sie sie ver-
wenden können.
• Die Anzeige der Batteriekapazität funktioniert optimal, wenn Sie die Akkus immer mit der
Ladestation CU 700 voll aufladen.
• Wenn Sie die Akkus im Sender ausgetauscht haben, laden Sie die neuen Akkus unbedingt
voll auf. Dies ist notwendig, um das Ladesteuerungssystem zu kalibrieren.
• Die Betriebszeit der Akkus hängt von deren Qualität ab. Verwenden Sie daher aus-
schließlich Akkus desselben Typs wie die mitgelieferten Akkus.
Jede Lademulde ist mit einer dreifarbigen STATUS-LED ausgestattet, die folgende Betriebszustände an-
zeigt (">…<" bedeutet, dass die LED in der angegebenen Farbe blinkt):
1. Kontrollieren Sie, ob sich im Batteriefach des
Senders 2 Akkus befinden.
Wenn sich kein Akku im Batteriefach befindet,
stellen Sie den Sender erst in die Ladestation,
nachdem Sie 2 Akkus eingelegt haben.
2. Stellen Sie den Sender so in die Lademulde, dass
das Display des Senders zu den STATUS-LEDs an
der Ladestation zeigt. Der Sender wird über die
Ladekontakte automatisch mit Strom versorgt.
3. Schalten Sie den Sender während des Ladezy-
klus niemals ein, weil die Ladestation dadurch
möglicherweise das Ende des Ladezyklus anzeigt,
bevor dieser tatsächlich beendet ist.
• Um die Ladestation nicht zu beschädigen, versuchen Sie niemals, normale Batterien auf-
zuladen!
CU
700
Hinweis
STATUS LED STATUS
--- Die Ladestation ist betriebsbereit, in keiner Lademulde ist ein Sen-
der eingesetzt.
orange Die Akkus im eingesetzten Sender werden überprüft.
Akkutemperatur über40°C oder unter 5°C. LED blinkt, bis Tempera-
tur wieder im zulässigen Bereich liegt.
rot Die Akkus werden geladen.
grün Die Akkus sind voll geladen, der Ladezyklus ist beendet.
>rot< Fehler.
blau Datenkommunikation zur Computerüberwachung ist aktiv.
ACHTUNG
L
!
CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 17 (Schwarz/Black Auszug)

5Bedienungshinweise
18
Wichtige Hinweise 1. Sie können den Sender jederzeit vor dem Ende des Ladezyklus aus der Ladestation entfernen.
2. Sie können die im Sender befindlichen Akkus jederzeit nachladen, also auch bevor sie vollständig
entladen sind.
3. Bei Umgebungstemperaturen über +40°C kann eine Überhitzung der Ladestation zu einer erheb-
lich verlängerten Ladezeit oder zum Abbruch des Ladzyklus (STATUS-LED blinkt rot) führen.
Sinkt die Umgebungstemperatur wieder unter +40°C, wird der Ladezyklus automatisch fortge-
setzt (STATUS-LED leuchtet konstant rot).
4. Erhitzen sich die Akkus während des Ladezyklus auf mehr als +60°C (z.B. aufgrund erhöhter Um-
gebungstemperatur), wird der Ladezyklus automatisch beendet (STATUS-LED blinkt rot), die meis-
ten Akkus werden bei Temperaturen über +60°C unbrauchbar.
5. Zu starke Erschütterungen können zum Abbruch (STATUS-LED blinkt rot), Neustart (STATUS-LED
leuchtet orange) oder zur vorzeitigen Beendigung (STATUS-LED leuchtet grün) des Ladezyklus füh-
ren. Vermeiden Sie Erschütterungen während des Ladezyklus und achten Sie darauf, dass die La-
destation fest auf einer harten Unterlage steht.
6. Um ungeachtet der Punkts 1 und 2 eine lange Lebensdauer der Akkus zu gewährleisten, empfehlen
wir,
• die Akkus immer vollständig zu entladen, also erst dann nachzuladen, wenn der Sender eine
geringe Akkukapazität anzeigt;
• die Akkus immer voll zu laden, also erst nach dem Ende des Ladezyklus aus der Ladestation
herauszunehmen;
• den Akku niemals bei Temperaturen unter +5°C und über +40°C zu laden. Bei diesen Tem-
peraturen wird der Ladezyklus nicht gestartet, die STATUS-LED leuchtet orange.
Der Ladezyklus startet automatisch, sobald die Temperatur des Akkus wieder im erlaubten
Bereich liegt.
• ausschließlich die empfohlenen Akkutypen (s. Kapitel 9 Technische Daten) zu verwenden.
7. Die Akkus erreichen erst nach einigen Ladezyklen die volle Kapazität.
8. Wenn sich ein Sender mit voll geladenen und ein Sender mit leeren Akkus in der Ladestation be-
finden, kann der Ladezyklus bis zu 10 Stunden dauern.
9. Wenn Sie einen Sender mit normaler Batterie in die Ladestation einsetzen, wird nach dem Prüf-
vorgang und einer kurzen Ladezeit der Ladezyklus abgebrochen. Die STATUS-LED beginnt rot zu
blinken.
CU
700
CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 18 (Schwarz/Black Auszug)

6Ladezyklus
19
Tabelle 2: Ladezyklus
CU
700
CU
700
7Reinigung
ACHTUNG
L
!
Sobald Sie einen Sender mit Akku in die Ladestation einsetzen, beginnt automatisch der Ladezyklus.
1. Ziehen Sie das DC-Kabel von der DC 12 V-Buchse an der Rückseite der Ladestation ab.
2. Reinigen Sie die Oberflächen der Ladestation mit einem mit Wasser befeuchteten, aber nicht nas-
sen Tuch.
• Verwenden Sie keinesfalls scharfe oder scheuernde Reinigungsmittel sowie keine, die
Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie die Kunststoffteile be-
schädigen könnten.
STATUS LED STATUS
orange Spannung und Temperatur der Akkus werden überprüft.
rot Die Akkus werden geladen.
Die Ladezeit für vollständig entladene Akkus beträgt ca. 1,5 Stun-
den, für teilentladene Akkus entsprechend weniger.
grün Die Akkus sind voll geladen, der Ladezyklus ist beendet. Die Lade-
station schaltet auf Erhaltungsladung um.
Sie können den Sender aus der Ladestation herausnehmen.
Durch den Ladevorgang können sich die Akkus auf bis zu +60°C
erwärmen. Dies ist normal.
CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 19 (Schwarz/Black Auszug)

8Fehlerbehebung
20
CU
700
Fehler Mögliche Ursache Behebung
Alle LEDs dunkel. • Kein Fehler. STATUS-LEDs werden
erst aktiviert, wenn Sie einen Sender
mit Akkus in die jeweilige Lademulde
einsetzen.
LEDs dunkel, obwohl wenigstens ein Sen-
der mit Akkus in eine Lademulde einge-
setzt ist.
1. Netzgerät ist nicht mit dem Stromnetz
verbunden.
2. DC-Kabel ist nicht an Ladestation an-
gesteckt.
3. Sender kontaktiert nicht mit allen 4
Ladekontakten.
4. Interner Fehler.
1. Netzgerät an eine geeignete Netz-
steckdose anschließen.
2. DC-Kabel an Ladestation anstecken.
3. Kontakte auf Federwirkung prüfen
oder reinigen.
4. Netzgerät oder DC-Kabel abziehen,
nach 10 Sekunden wieder anstecken.
Falls der Fehler erneut auftritt, wen-
den Sie sich an Ihre AKG-Service-
stelle.
LED blinkt rot. • Ladezyklus wurde abgebrochen:
1. Im Sender befinden sich nicht-wieder-
aufladbare Batterien.
2. Ladekontakte verschmutzt.
3. Innentemperatur der Akkus zu hoch.
4. Innentemperatur der Ladestation zu
hoch.
5. Akkus defekt (Akkuspannung <0,5 V)
6. Falsches Netzgerät mit zu hoher
Spannung: beide STATUS-LEDs blin-
ken rot.
7. Ladestation defekt.
1. Sender aus Lademulde entnehmen,
Batterien durch Akkus ersetzen.
2. Ladekontakte an Sender und Ladesta-
tion mit weichem Tuch reinigen.
3. Akkus/Ladestation abkühlen lassen,
Ladezyklus wird automatisch gestar-
tet, wenn Temperatur im erlaubten
Bereich liegt.
4. Ladestation so aufstellen, dass aus-
reichende Wärmeabfuhr gewährleistet
ist.
5. Akkus austauschen.
6. Mitgeliefertes Orginal-Netzgerät ver-
wenden.
7. Wenden Sie sich an Ihre AKG-Service-
stelle.
CU 700_D030915_Quad_Manual 08/18/2009 14:46 Seite 20 (Schwarz/Black Auszug)
