Alcad 9410034 LLC-120 User manual

ALCAD, S.L.
Tel. [phone]
Fax [phone]
Int. Tel. +34 - 943 63 96 60
[email protected]
Apdo. 455 - Pol. Ind. Arreche-Ugalde,1
20305 IRUN - Spain
www.alcad.net
TURKEY - Istanbul
Tel. [phone]
GERMANY - Munich
Tel. [phone]
FRANCE - Hendaye
Tel. 00 34 - 943 63 96 60
CZECH REPUBLIC - Ostrovav
cice
Tel. [phone]
UNITED ARAB EMIRATES - Dubai
Tel. [phone]
Irún(SPAIN), 3 Nov 2013
Změna specikací vyhrazena bez předchozího upozornění
Specifications subject to modifications without prior notice
Les spécifications sont soumises à de possible modifications sans avis
préalable
Bezpečnostni instrukce
Nevystavujte přístroj kapající a tekoucí vodě. Neumístujte nádoby s vodou např. sklenice, na přístroj. Neumístujte zdroje
ohně např. hořící svíčky, na přístroj. Nezakrývejte větrací otvory přístroje např. novinami, záclonami aj. Umístěte přístroj tak,
aby byl zachován dostatečný prostor pro ventilaci. Instalujte přístroj tak, aby svorky přístroje byly lehce dostupné.
Safety Instructions
Do not place the equipment where water can drip or splash onto it. Do not place objects containing liquid, such as
glasses, on the equipment. Do not place sources of naked flame, such as burning candles, on the equipment. Do not
block the ventilation slots of the equipment with objects such as newspapers, curtains, etc. When installing the
equipment, leave some free space around it to provide adequate ventilation.
Consignes de sécurité
N’exposez pas l’équipement à des projections ou gouttes d’eau. Ne posez pas d’objets contenant du liquide, tels que des
verres, sur l’équipement. Ne mettez pas de source de flamme, comme des bougies, sur l’équipement. Ne bouchez pas
les ouvertures de ventilation de l’équipement avec des objets comme des journaux, des rideaux, etc. Installez l’équipement
en laissant un espace libre tout autour de lui afin de permettre une ventilation suffisante.
DECLARATION OF CONFORMITY
according to EN ISO/IEC 17050-1:2004
Cod. 2636950 Rev.02
Supplementary Information:
To comply with these directives, do not use the products without covers
and operate the system as specified.
LLC-120 & LLC-121
Product Number(s):
Product Description:
Manufacturer's Address:
Manufacturer's Name:
declares that the product
Pol. Ind. Arreche-Ugalde, 1
Apdo. 455, 20305 IRÚN (Guipúzcoa),
SPAIN
ALCAD, S.L.
BATHROOM CALL UNITS
Product Name:
Short Range device
is in conformity with:
INCLUDING ALL OPTIONS
Product Option(s):
EN 61000-6-3:2007
EN 61000-6-1:2007
EMC: EN 60065:2002Safety:
Hereby, Alcad, S.L. declares that the equipment LLC-120 and LLC-121 is in compliance
with the essential requirements and other relevant provisions fo Directive 2006/95/EC &
EMC Directive 2004/108/EC.
Por medio de la presente Alcad, S.L. declara que el equipo LLC-120 y LLC-121 cumple
con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de
la Directiva 2006/95/CE y EMC Directive 2004/108/EC.
Par la présente Alcad, S.L. déclare que l'appareil LLC-120 et LLC-121 est conforme aux
exigences essentielles et aux autres dispositions pertinentes de la directive 2006/95/CE
et EMC Directive 2004/108/EC.
Xabier Isasa
General Manager
9410035 LLC-121
9410034 LLC-120

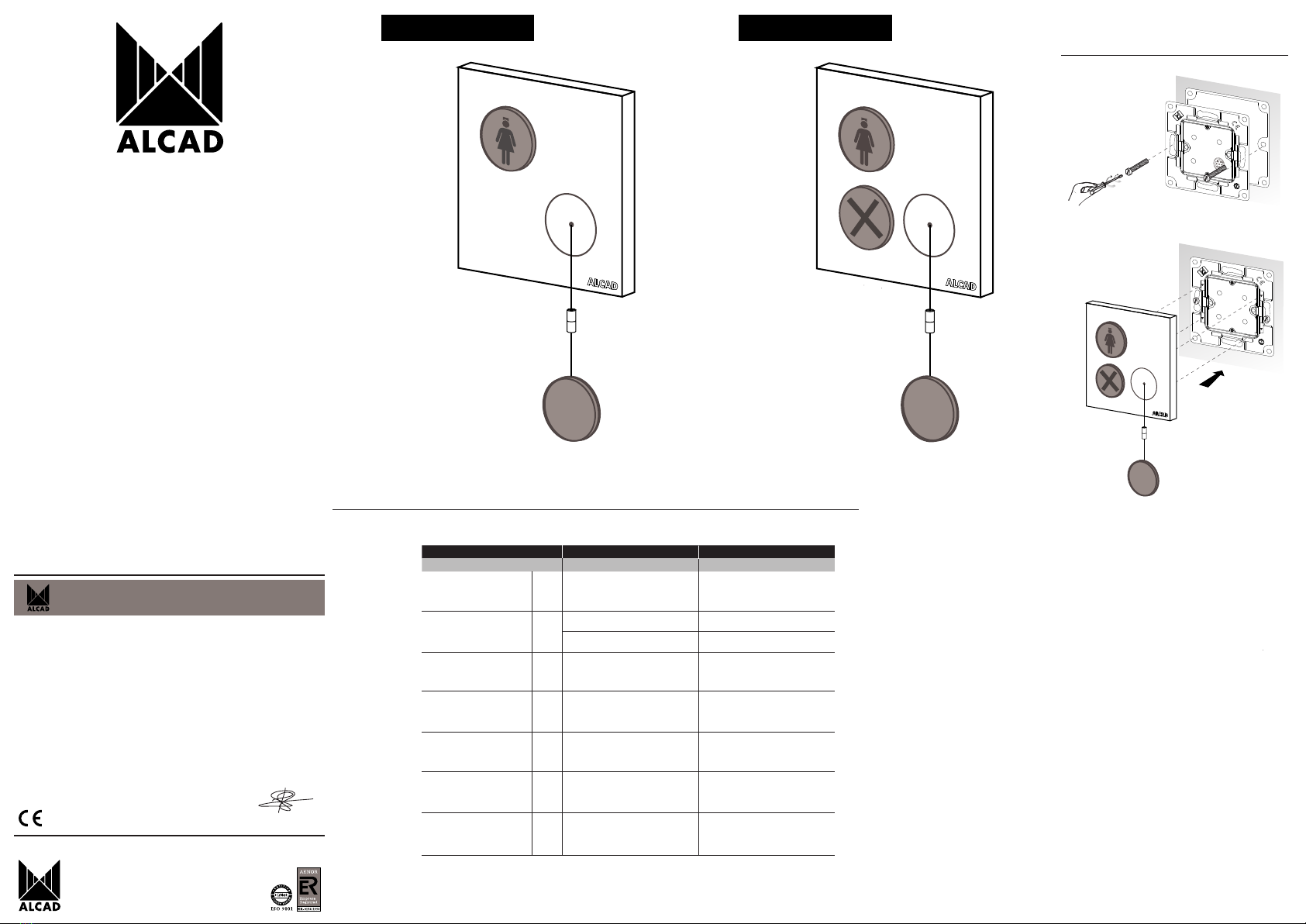

TAHOVÉ TLAČÍTKO
BATHROOM CALL UNITS
UNITE D´APPEL DE SALLE DE BAIN
TAHOVÉ TLAČÍTKO
BATHROOM CALL UNIT
UNITE D´APPEL DE SALLE DE BAIN
TAHOVÉ TLAČÍTKO SE ZRUŠENÍM
BATHROOM CALL UNIT WITH
CANCELLATION
UNITE D´APPEL DE BAIN AVEC ANNULATION
TECHNICKÉ PARAMETRY
SPECIFICATIONS
SPÉCIFICATIONS
KÓD-CODE-CODE
MODEL-MODEL-MODÈLE
Vdc
Napájení
Power supply
Alimentation
Kryt
Housing
Boîtíer
24 24
5 (klid.režim/idle/repos)
20 (max)
Stupen krytí
Protection index
Indice de protection
IP42
Rozměry
Dimensions
Dimensions 80x80x30
mm
IP
Hmotnost
Weight
Poids
gr
80gr 80gr
Power supply
Alimentation
9410035
LLC-121
80x80x30
5(klidový režim/idle/repos)
20 (max)
9410034
LLC-120
1
MONTAŽNI INSTRUKCE
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
2
Barva
Colour
Couleur
Bílá
White
Blanc
ABS/Polykarbonát
ABS/Polycarbonate
ABS/Polycarbonate
Bílá
White
Blanc
IP42
ABS/Polykarbonát
ABS/Polycarbonate
ABS/Polycarbonate
Spotřeba
Consumption
Consommation
mA

SCHÉMA ZAPOJENÍ LLC-120
LLC-120 WIRING DIAGRAM
SCHÉMA DE CÂBLAGE LLC-120
SCHÉMA ZAPOJENÍ LLC-121
LLC-121 WIRING DIAGRAM
SCHÉMA DE CÂBLAGE LLC-121
5 x 0,5 mm2
CHC-240
LLC-120
LLC-120
A1 A2 A3 A4
B1 B2 B3 B4
.-1
.-1
6 x 0,5 mm2
CHC-240
LLC-121
LLC-121
A1 A2 A3 A4
B1 B2 B3 B4
.-1
.-1
A1
CZ EN FR
A2
A3
A4
B1
B2
B3
B4
Červené světlo
Červené tlačítko
Red light
Red button
I/O*
Input
Output
* Konzultovat MANAGER pro zjištění čísla korespondující svorky.
* Check MANAGER to see the corresponding terminal number.
* Consulter MANAGER pour voir le numéro chaque borne.
GND GND Masse
Napájení 24 V Power supply 24 V
Tahové tlačítko
Input
A1
CZ EN FR
A2
A3
A4
B1
B2
B3
B4
Červené světlo
Tlačítko volací
Red light
Call button
I/O*
Input
Output
* Konzultovat MANAGER pro zjištění korespondující svorky.
* Check MANAGER to see the corresponding terminal number.
* Consulter MANAGER pour voir le numéro de chaque borne.
GND GND Masse
N apájení 24 V Power supply 24 V Alimentation 24 V
Tahové tlačítko
Input
Bouton rouge
Lumière rouge
Alimentation 24V
Tirette d´appel
Lumière rouge
Boutton d´apell
Call pull cord Call pull cord Tirette d´appel
Tlačítko zrušení Bouton d´annulationCancellation button
