PEGAS 200 T PULSE HF SERVISNÍ MANUÁL SERVICE MANUAL-1MG-119-1 PEGAS 200 T
PULSE HF SERVICE MANUAL page 1
ALFA IN a. s. © 2010 SERVISNÍ TECHNICKÁ DOKUMENTACE
SERVISNÍ MANUÁL PEGAS 200 T
PULSE HF
SERVICE MANUAL PEGAS 200 T
PULSE HF
1. VAROVÁNÍ WARNING
UPOZORNĚNÍ – Pouze osoba splňující
kvalifikaci danou zákonem je oprávněna
opravovat stroj.
PŘED OTEVŘENÍM KRYTU STROJE JEJ
ODPOJTE VYTAŽENÍM SÍŤOVÉ VIDLICE ZE
SÍTĚ.
Každé 4 měsíce otevřete stroj a jemněho
vyfoukejte stlačeným suchým vzduchem
POZOR, NEPOUŽÍVEJTE STLAČENÝ
VZDUCH O PŘÍLIŠ VYSOKÉM TLAKU, ABY
NEDOŠLO K MECHANICKÉMU POŠKOZENÍ
ELEKTROSOUČÁSTEK.
Každé 4 měsíce zkontrolujte řádný stav
svařovacích kabelůa síťových kabelů.
Není povolena žádná modifikace
svařovacího stroje.
Pro Vaši bezpečnost je nutné posečkat se
sundáním krytu ze stroje po odpojení ze sítě
po dobu minimálně5 minut, kdy klesne
napětí na kondenzátorech na hodnotu pod
NOTE Only trained personnel are
permitted to work inside the machine.
BEFORE OPENING THE MACHINE, CUT
OFF ITS ELECTRICAL POWER BY
REMOVING THE PLUG FROM THE MAINS
SUPPLY SOCKET.
Every six months, open the machine and
clean it inside, using compressed
dehumidified air.
CAUTION. DO NOT USE COMPRESSED
AIR AT TOO HIGH A PRESSURE. YOU
COULD DAMAGE THE ELECTRONIC
COMPONENTS.
With the same frequency, check the
welding cables and the supply cables.
No modification, of any type, may be
made to the welding machine.
For safety while maintaining the machine,
please shut off the supply power and wait
for 5 minutes, until capacity voltage

PEGAS 200 T PULSE HF SERVISNÍ MANUÁL SERVICE MANUAL-1MG-119-1 PEGAS 200 T
PULSE HF SERVICE MANUAL page 2
ALFA IN a. s. © 2010 SERVISNÍ TECHNICKÁ DOKUMENTACE
36 V. already drops to safe voltage 36V.

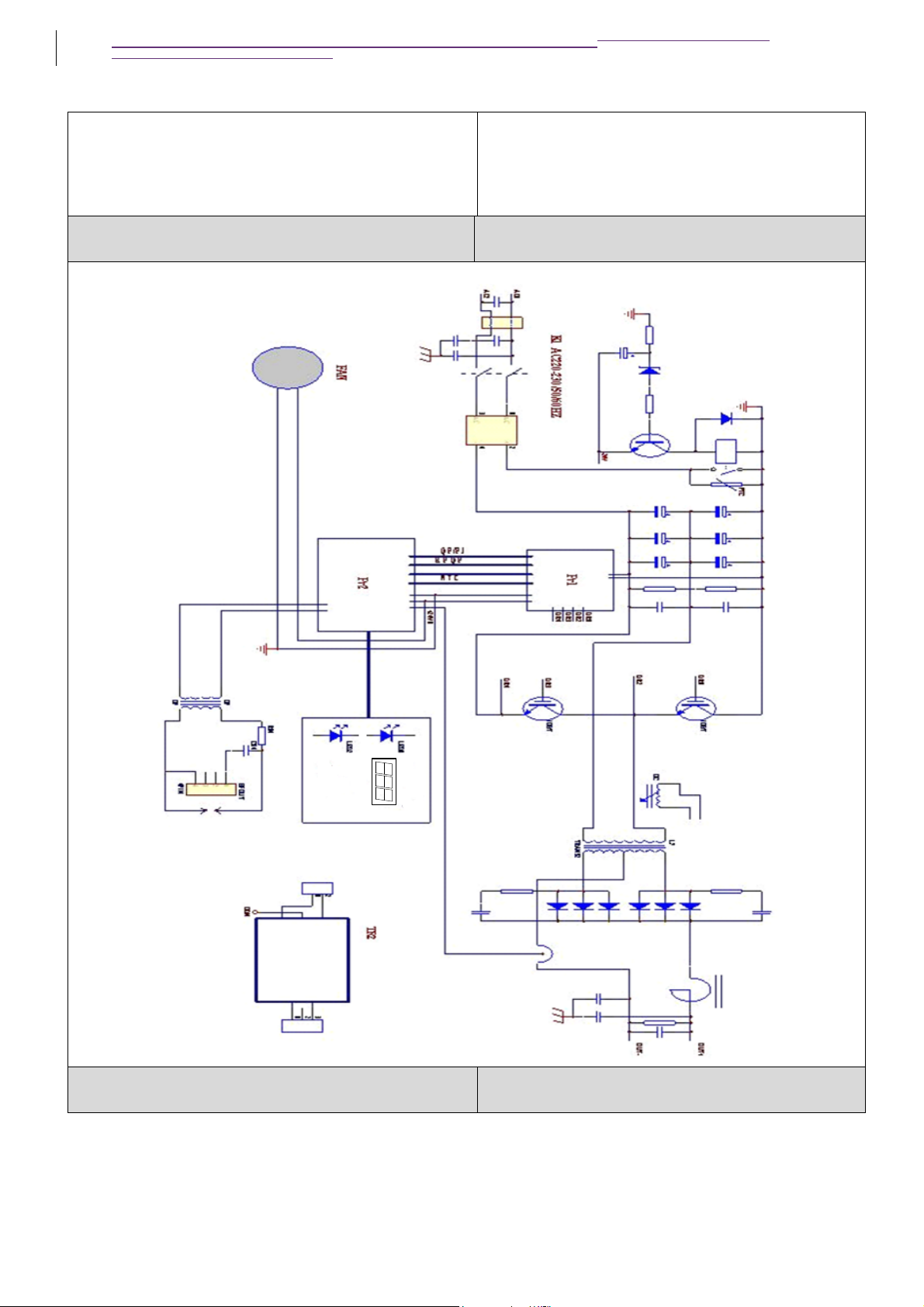

2. BLOKOVÉ SCHÉMA ELECTRICAL PRINCIPLE DRAWING
Operation panel

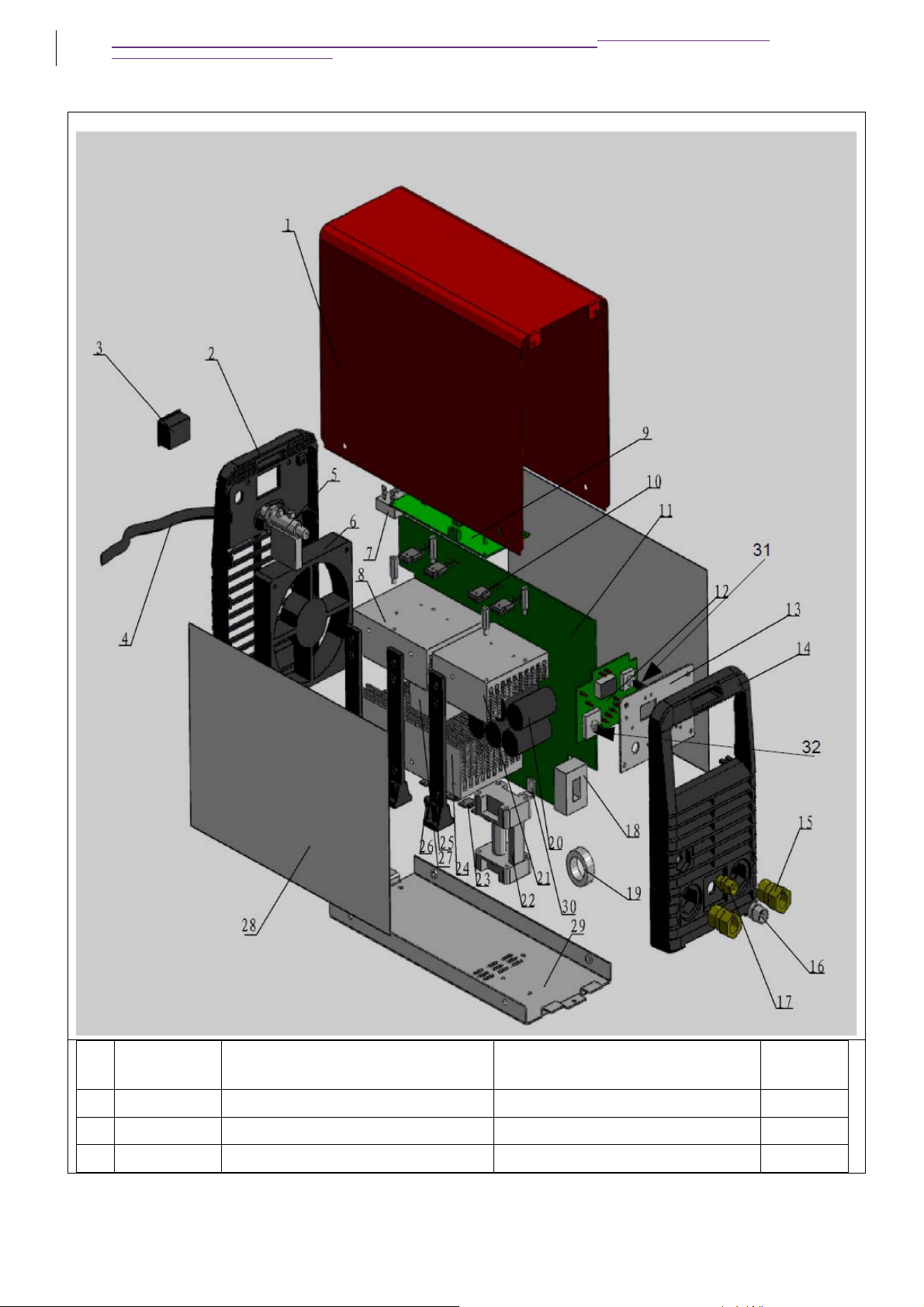

3. NÁHRADNÍ DÍLY SPARE PARTS

PEGAS 200 T PULSE HF SERVISNÍ MANUÁL SERVICE MANUAL-1MG-119-1 PEGAS 200 T
PULSE HF SERVICE MANUAL page 3
ALFA IN a. s. © 2010 SERVISNÍ TECHNICKÁ DOKUMENTACE
Po
s. Item No Popis Description Quantit y
1 8.301.313 Kryt horní Pegas 160T Cover upper Pegas 160T 1
2 8.068.987-B Panel zadní Pegas 160T Back Panel PEGAS 160T 1
3 7.232.729 Vypínačhlavní 30A Pegas Switch ON/OFF 30A Pegas 1

PEGAS 200 T PULSE HF SERVISNÍ MANUÁL SERVICE MANUAL-1MG-119-1 PEGAS 200 T
PULSE HF SERVICE MANUAL page 4
ALFA IN a. s. © 2010 SERVISNÍ TECHNICKÁ DOKUMENTACE
4 7.154.404 Kabel přívodní Pegas Pulse Mains Cable Pegas Pulse 1
5 7.253.013 Ventil Pegas Solenoid Valve Pegas 1
6 7.720.005 Ventilátor PEGAS 160 Fan 1
7 7.411.010 UsměrňovačPEGAS 160 E Rectifier Bridge 1
8 8.425.050 Chladič2 Pegas Heat sink 2 Pegas 1
9 5.496.409-C PCB řídící P200P Control PCB P200P 1
10 7.425.632 Tranzistor IGBT Discrete PEGAS
160 E Discrete IGBT 8
11 5.496.088-I PCB silová Pegas 200T
(11+25)
Main board Pegas 200T
(11+25) 1
11 5.AAA.200
T
PCB silová P200T kompl.
(Obsahuje položky
7+8+10+11+18+19-27+30)
PCB Power P200T compl.
(Contains Items
7+8+10+11+18+19-27+30)
1
11 5.AAR.200
T
PCB silová P200T kompl.
Repas (Obsahuje položky
7+8+10+11+18+19-27+30)
PCB Power P200T compl.
Reapir (Contains Items
7+8+10+11+18+19-27+30)
1
12 5.496.410-F PCB přední PEGAS P160P PCB Front PEGAS P160P 1
13 8.306.410 Štítek panelový Pegas P160P
PULSE plech
Front Panel Film P160P PULSE
metal sheet 1
14 8.069.990-D Panel přední Pegas P160P Front plastic panel Pegas P160P 1
15 7.152.313 Rychlospojka Pegas 35-70 Quick Connector Pegas 35-70 2
16 7.132.303
Konektor Pegas panelová
zásuvka (samec) PEGAS
nižšího výrobního čísla než
0100552914
3-PIN Pegas socket connector
(male) PEGASES of lower
serial No that 0100552914
1
16 7.132.303-1
Konektor Pegas panelová
zásuvka (samice) PEGAS
vyššího výrobního čísla než
0100552913
3-PIN Pegas socket connector
(female) PEGASES of higher
serial No that 0100552913
1
17 8.462.028 Konektor plyn Pegas Gas Connector Pegas 1
18 7.321.002 Sonda Hull 200A Pegas Hull inductance 200A Pegas 1
19 6.271.313 Tlumivka Pegas 160T Inductance Pegas 160T 1
20 7.460.811 Kondenzátor kapacitní PEGAS
P160P
Capacitor Pegas P160P 6
21 8.425.051 Chladič3 Pegas Heat sink 3 Pegas 1
22 6.174.312 Trafo HF PEGAS 160T Transformer HF pegas 160T 1
23 7.421.107 Dioda PEGAS 130 E Diode Pegas 130E 8
24 8.425.045 Chladič1 Pegas Heat sink 1 Pegas 1
25 8.123.637 Držák chladiče Pegas Holder for heat sink Pegas 3
26 7.231.275 Termostat PEGAS Thermo switch 1
27 6.185.318 Trafo Pegas 200T Transformer Pegas 200T 1
28 8.713.050 Izolace Pegas 160T Inaulation Pegas 160T 2
29 8.055.313 Kryt spodní Pegas 160T Ground Pegas 160T 1

PEGAS 200 T PULSE HF SERVISNÍ MANUÁL SERVICE MANUAL-1MG-119-1 PEGAS 200 T
PULSE HF SERVICE MANUAL page 5
ALFA IN a. s. © 2010 SERVISNÍ TECHNICKÁ DOKUMENTACE
30 8.123.641 Držák PCB Pegas P160P Holder for PCB Pegas P160P 1
31 7.225.010 PřepínačP160P Switch P160P 1
32 7.206.524 Potenciometr P160P Potenciometr P160P 1
4. ZÁVADY - ŘEŠENÍ
Poř.Závada Příčina Řešení
1 Stroj je zapnutý, ventilátor funguje, LED
zapnutí nesvítí
LED nebo její připojení
je vadné.
Opravte připojení nebo vyměňte
PCB přední PEGAS P200P
Silová PCB je vadná. Opravte nebo vyměňte PCB silová
P200T kompl.
2 Stroj je zapnutý, LED zapnutí svítí,
ventilátor neběží.
Překážka rotace
ventilátor. Odstraňte
Motor ventilátor
poškozen. Vyměňte ventilátor
3 Stroj je zapnutý, LED zapnutí nesvítí,
ventilátor neběží.
Není napětí v síti Zkontrolujte, jestli je v síti napětí.
Přepětí nebo podpětí v
síti.
Zkontrolujte síťové napětí.
4 Žádné napětí na prázdno Závada generátor. Zkontrolujte hlavní obvod
5 Žádný svařovací proud na svorkách
Svařovací kabely nejsou
připojeny do konektorů.
Připojte svařovací kabely do
rychlospojek na stroji.
Poškozený svařovací
kabel.
Vyměňte nebo opravte svařovací
kabel.
Zemnící kabel není
připojen nebo je špatně
připojen.
Zkontrolujte zemnící kabel
6 Obtížněse zapaluje oblouk nebo dochází
k lepení elektrody.
Špatněutažené
svařovací kabely.
Zkontrolujte utažení svařovacích
kabelů.
Svařenec je znečištěn
olejem nebo prachem. Očistěte svařenec.
MMA/TIG výběr je
špatný. Vyberte MMA svařování.
7 Nestabilní svařovací oblouk. ARC FORCE nastaveno
příliš nízké. Zvyšte ARC FORCE.
8 Svařovací proud nelze nastavit.
Poškozený potenciometr
předního panelu.
Opravte nebo vyměňte
potenciometr.
9 Penetrace tavné lázněnedostačující.
Svařovací proud je
nastaven příliš nízko. Zvyšte svařovací proud
ARC FORCE nastaveno
příliš nízké. Zvyšte ARC FORCE.
10 Nestabilní oblouk
Nepříznivý vliv průvanu Použijte zástěnu.
Excentrická elektroda Změňte úhle uchycení elektroda
Vyměňte elektrodu
Vliv magnetismu Nahněte elektrodu proti směru
magnetického vlivu.

PEGAS 200 T PULSE HF SERVISNÍ MANUÁL SERVICE MANUAL-1MG-119-1 PEGAS 200 T
PULSE HF SERVICE MANUAL page 6
ALFA IN a. s. © 2010 SERVISNÍ TECHNICKÁ DOKUMENTACE
Změňte pozici zemnícího kabelu
nebo přidejte zemnící kabel na
opačnou stranu svařence.
11 LED ALARM svítí
Přehřátí Stroj příliš
zatížen Počkejte, až se stroj vychladí
Ochrana
přepětí
Nestandardní
proud na
hlavním
obvodu.
Otestujte a opravte hlavní obvod
PCB silová P200T kompl.
TROUBLESHOOTING
S/N Troubles Reasons Solutions
1 Turn on the power source, and fan works,
but the power light is not on.
The power light
damaged or connection
is not good
Test and repair the inside circuit of
power PCB Front PEGAS P200P
Power PCB failures Repair or change power PCB
Power P200T compl.
2 Turn on the power source, and the power
light is on, but fan doesn’t work
There is something in
the fan Clear out
The fan motor damaged Change fan motor
3 Turn on the power source, and the power
light is not on, and fan doesn’t work
No input voltage Check whether there is input
voltage
Overvoltage (Input
voltage is too much or
not)
Check input voltage
4 No no-load voltage output There is trouble inside
the machine Check the main circuit
5 No current output in the welding
Welding cable is not
connected with the two
output of the welder.
Connect the welding cable to the
welder’s output
Welding cable is broken Wrap, repair or change the welding
cable
Earth cable is not
connected or loosen Check the earth clamp
6 Not easy to start arc in the welding, or
easy to cause sticking
The plug loosen or
connect not well Check and tighten the plug
Oil or dust covered the
workpiece Check and clear out
MMA/TIG welding
selection is wrong Selecting the MMA welding
7 The arc is not stable in the welding
process The arc force is too small Increase the arc force
8 The welding current can not be
adjusted
The welding current
potentiometer in the front
panel connection not so
good or damaged
Repair or change the potentiometer
9 The penetration of molten pool is not
enough(MMA)
The welding current
adjusted too low Increase the welding current

PEGAS 200 T PULSE HF SERVISNÍ MANUÁL SERVICE MANUAL-1MG-119-1 PEGAS 200 T
PULSE HF SERVICE MANUAL page 7
ALFA IN a. s. © 2010 SERVISNÍ TECHNICKÁ DOKUMENTACE
The arc force adjusted
too small Increase the arc force
10 Arc blow
Airflow disturbance Use the shelter from airflow
The electrode
eccentricity
Adjust the electrode angle
Change the electrode
Magnetic effect
Incline the electrode to the opposite
way of the magnetic blow
Change the position of earth clamp
or add earth cable in the two side
of workpiece
Use the short arc operation
11 The alarm light is on
Over heat
protection
Over
welding
current
Induce the welding current output
Working
time too
long
Induce the duty cycle (interval
work)
Over current
protection
Unusual
current
in the
main
circuit
Test and repair the main circuit and
drive PCB Power P200T compl.

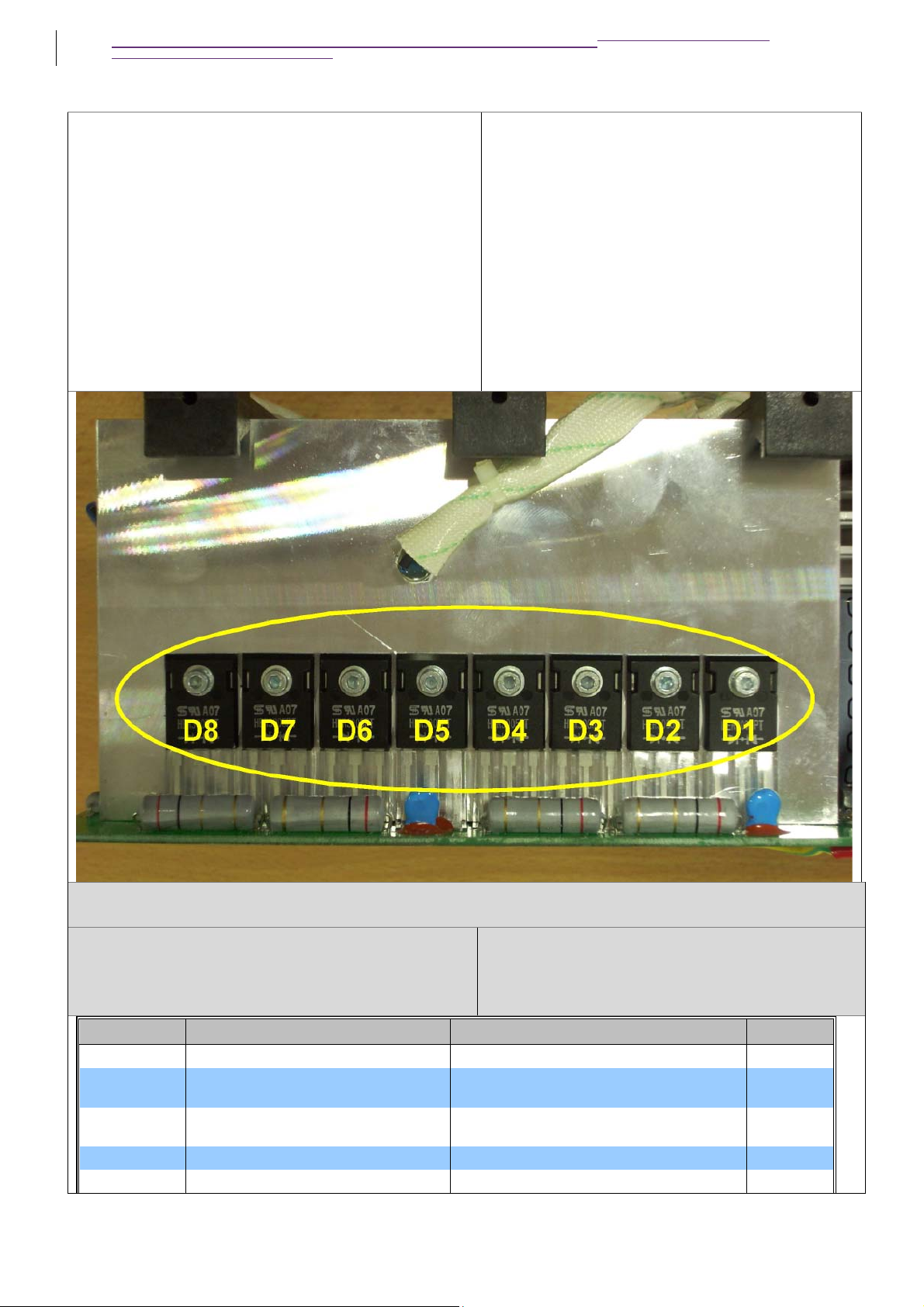

5. KONTROLA SILOVÉ PCB CHECKING THE POWER PCB
Nástroj: standardní multimetr nastavený do
pozice “kontrola diod“. Tool: standard multimeter set to the position “Diode“
Všechny komponenty proměřte nejdříve podle
řádku 1 tabulky a po té podle řádku 2.
Measure all the components firstly
according line 1 and then according line 2
of the table.

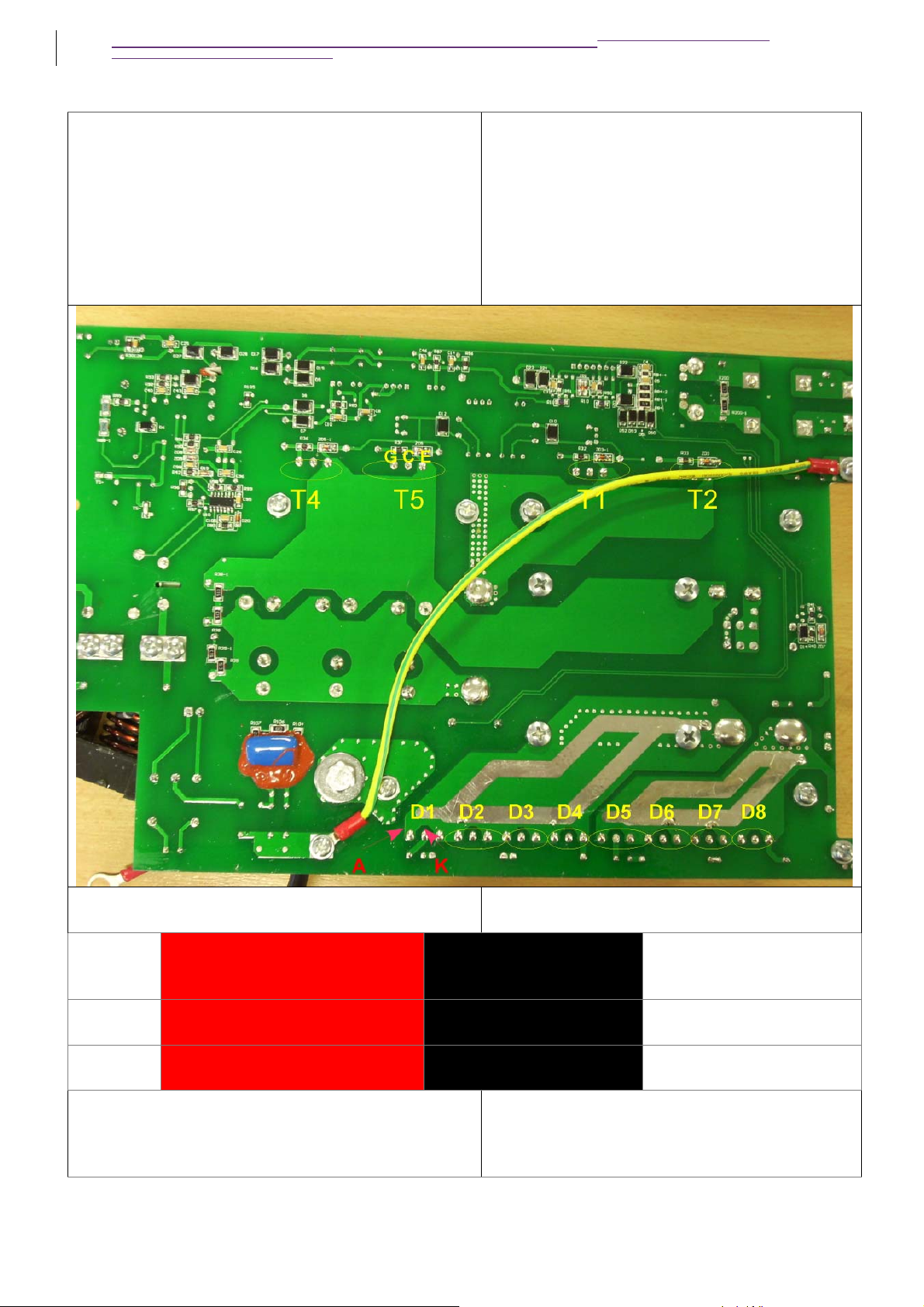

5.1 Měření tranzistorůT1, T2, T4 ,T5 Checking the transistors T1, T2, T4, T5
Line Červený hrot/Red tester Černý hrot/Black
tester Hodnota/Value
1 G E 0,20-0,25
2 E G 0,20-0,25
Pokud je jakákoli naměřená hodnota mimo
uvedený rozsah, je potřeba vyměnit vždy celý
pár tranzistorů(T1-T2 nebo T4-T5).
1. Součástku odletujte z PCB,
2. odšroubujte z chladiče,
3. odstraňte cín odsátím z otvorůPCB
4. očistěte chladičod teplovodné pasty
lihem,
It is always necessary to exchange a
complete couple of transistors (T1-T2 or T4-
T5) if any measured value is out of the
range.
1. Unsolder the component from
the PCB,
2. unscrew that from the heat sink,
3. suck away the tin from the holes in

PEGAS 200 T PULSE HF SERVISNÍ MANUÁL SERVICE MANUAL-1MG-119-1 PEGAS 200 T
PULSE HF SERVICE MANUAL page 8
ALFA IN a. s. © 2010 SERVISNÍ TECHNICKÁ DOKUMENTACE
5. naneste teplovodnou pastu na novou
součástku,
6. přišroubujte k chladiči
7. a zaletujte součástku k PCB
the PCB
4. wipe off the heat transmitting paste
from the heat sink by means of spirit
5. spread on the new component the
heat transmitting paste,
6. screw the new component on
the heat sink,
7. solder the new component on the
PCB
5.2 Měření diod D1 až D8 Checking the diodes D1 – D8
Line Červený hrot/Red tester Černý hrot/Black
tester Hodnota/Value
1 A K 0,30-0,37
2 K A OL
Pokud je jakákoli naměřená hodnota mimo
uvedený rozsah je potřeba vyměnit vždy celý
pár diod (D1-D2, D3-D4,D5-D6 nebo D7-D8).
1. Součástku odletujte z PCB,
It is always necessary to exchange a
complete couple of diodes (D1-D2, D3-D4
,D5-D6 or D7-D8) if ony measured value is
out of the range.

PEGAS 200 T PULSE HF SERVISNÍ MANUÁL SERVICE MANUAL-1MG-119-1 PEGAS 200 T
PULSE HF SERVICE MANUAL page 9
ALFA IN a. s. © 2010 SERVISNÍ TECHNICKÁ DOKUMENTACE
2. odšroubujte z PCB,
3. odstraňte cín odsátím z otvorůPCB
4. očistěte PCB od teplovodné pasty lihem,
5. naneste teplovodnou pastu na novou
součástku,
6. přišroubujte k PCB
7. a zaletujte součástku k PCB
1. Unsolder the component from
the PCB,
2. unscrew that from the PCB,
3. suck away the tin from the holes in
the PCB
4. wipe off the heat transmitting paste
from the PCB by means of spirit
5. spread on the new component the
heat transmitting paste,
6. screw the new component on
the PCB,
7. solder the new component on the
PCB
6. DOPORUČENÉ NÁHRADNÍ DÍLY NA
SKLAD NA 100 KS ZAKOUPENÝCH PEGAS
200 T PULS HF
RECOMEDED QUANTITY OF SPARE
PARTS FOR 100 PCS OF PEGAS 200 T
PULS HF
KodNázevDescriptionQuantity
7.421.107 Dioda PEGAS 130 E Diode Pegas 130E 16
7.425.632 Tranzistor IGBT Discrete PEGAS
160 E Discrete IGBT 16
7.460.811 Kondenzátor kapacitní PEGAS
P160P
Capacitor Pegas P160P 12
5.496.410-F PCB přední PEGAS P160P PCB Front PEGAS P160P 3
5.496.409-C PCB řídící P200P Control PCB P200P 3

PEGAS 200 T PULSE HF SERVISNÍ MANUÁL SERVICE MANUAL-1MG-119-1 PEGAS 200 T
PULSE HF SERVICE MANUAL page 10
ALFA IN a. s. © 2010 SERVISNÍ TECHNICKÁ DOKUMENTACE
7.445.401 NTC K45 47K NTC K45 47K 2
7.411.010 UsměrňovačPEGAS 160 E Rectifier Bridge 2
7.720.005 Ventilátor PEGAS 160 Fan 4
5.AAA.200
T
PCB silová P200T kompl.
(Obsahuje položky
7+8+10+11+18+19-27+30)
PCB Power P200T compl.
(Contains Items 7+8+10+11+18+19-
27+30)
2
Worked out: DJ 29/10/2010 Inspected: DJ 7/11/2011 Approved: DJ 7/11/2011
