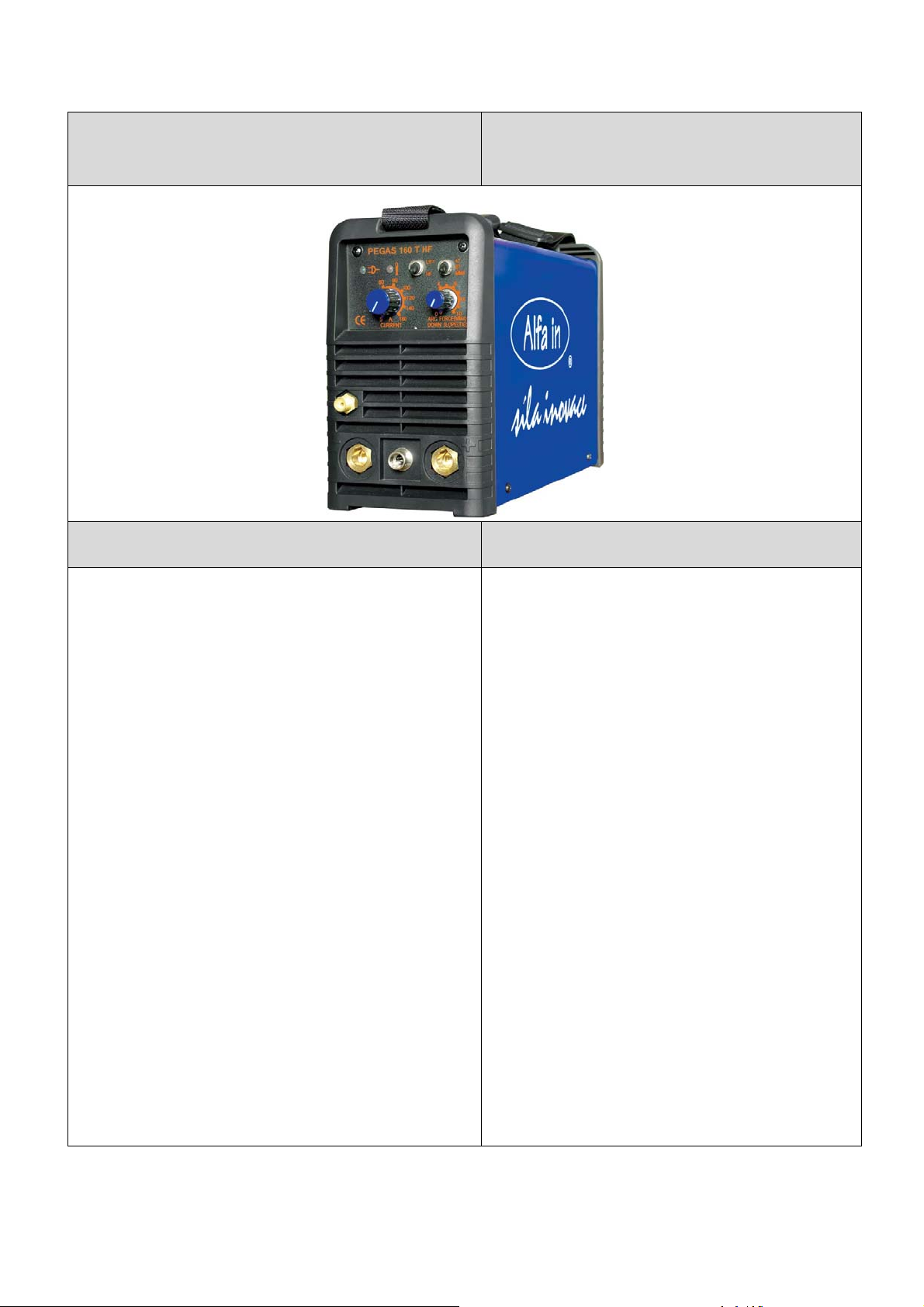

PEGAS 160 T HF SERVISNÍ MANUÁL SERVICE MANUAL-3
ALFA IN a. s. © 2008 SERVISNÍ TECHNICKÁ DOKUMENTACE
SERVISNÍ MANUÁL PEGAS
160 T HF
SERVICE MANUAL PEGAS
160 T HF
1. VAROVÁNÍ WARNING
UPOZORNĚNÍ – Pouze osoba splňující
kvalifikaci danou zákonem je oprávněna
opravovat stroj.
PŘED OTEVŘENÍM KRYTU STROJE JEJ
ODPOJTE VYTAŽENÍM SÍŤOVÉ VIDLICE ZE
SÍTĚ.
Každé 4 měsíce otevřete stroj a jemněho
vyfoukejte stlačeným suchým vzduchem
POZOR, NEPOUŽÍVEJTE STLAČENÝ
VZDUCH O PŘÍLIŠ VYSOKÉM TLAKU, ABY
NEDOŠLO K MECHANICKÉMU POŠKOZENÍ
ELEKTROSOUČÁSTEK.
Každé 4 měsíce zkontrolujte řádný stav
svařovacích kabelůa síťových kabelů.
Není povolena žádná modifikace
svařovacího stroje.
Pro Vaši bezpečnost je nutné posečkat se
sundáním krytu ze stroje po odpojení ze sítě
po dobu minimálně5 minut, kdy klesne
napětí na kondenzátorech na hodnotu pod
36 V.
NOTE Only trained personnel are
permitted to work inside the machine.
BEFORE OPENING THE MACHINE, CUT
OFF ITS ELECTRICAL POWER BY
REMOVING THE PLUG FROM THE
MAINS SUPPLY SOCKET.
Every six months, open the machine and
clean it inside, using compressed
dehumidified air.
CAUTION. DO NOT USE COMPRESSED
AIR AT TOO HIGH A PRESSURE. YOU
COULD DAMAGE THE ELECTRONIC
COMPONENTS.
With the same frequency, check the
welding cables and the supply cables.
No modification, of any type, may be
made to the welding machine.
For safety while maintaining the
machine, please shut off the supply
power and wait for 5 minutes, until
capacity voltage already drops to safe
voltage 36V.

PEGAS 160 T HF SERVISNÍ MANUÁL SERVICE MANUAL-3
ALFA IN a. s. © 2008 SERVISNÍ TECHNICKÁ DOKUMENTACE

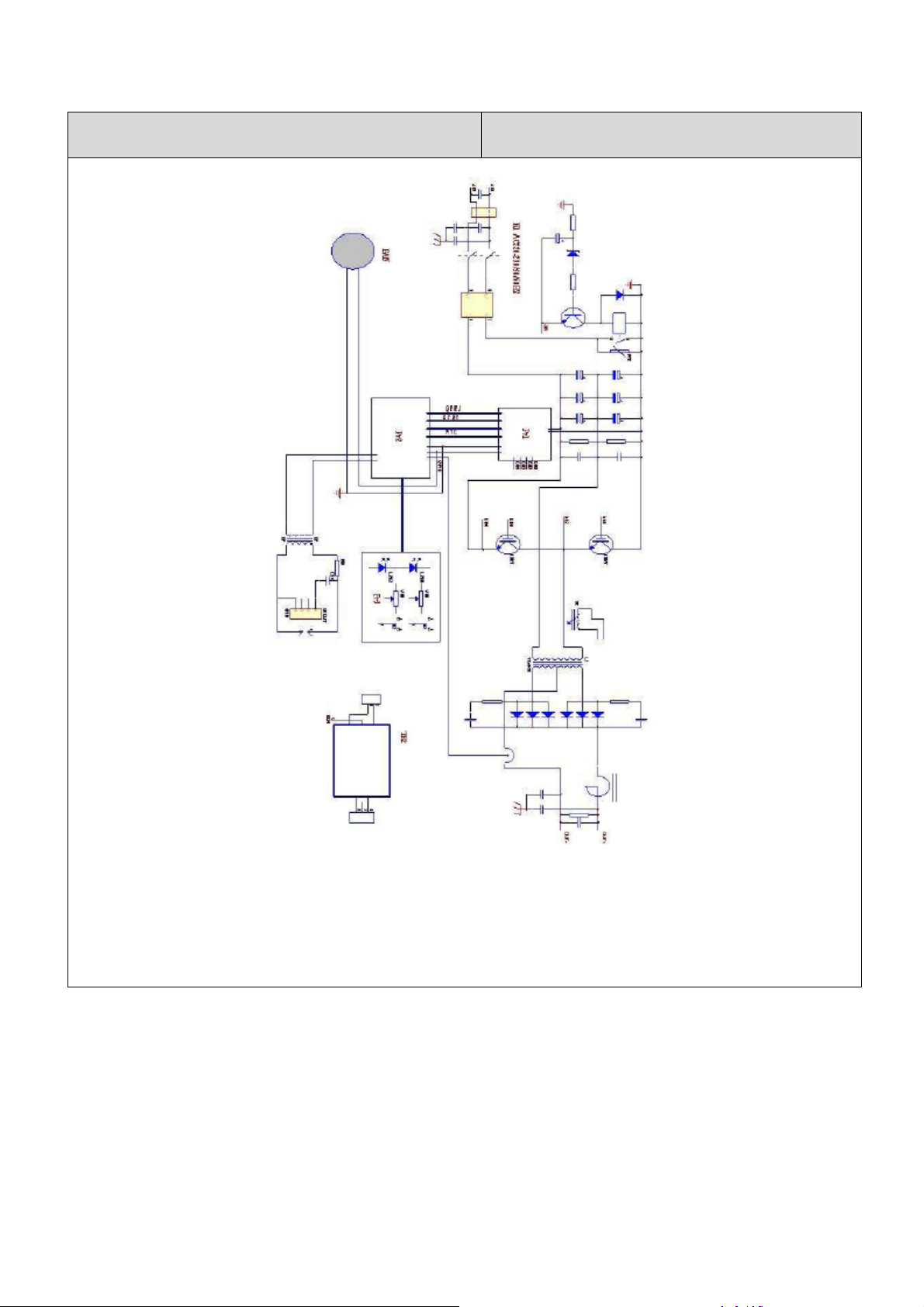

2. BLOKOVÉ SCHÉMA ELECTRICAL PRINCIPLE DRAWING

PEGAS 160 T HF SERVISNÍ MANUÁL SERVICE MANUAL-3
ALFA IN a. s. © 2008 SERVISNÍ TECHNICKÁ DOKUMENTACE
3. NÁHRADNÍ DÍLY SPARE PARTS
Pos. Item No Popis Description Quantity
1 8.301.313 Kryt horní Pegas 160T Cover upper Pegas 160T 1
2 8.068.987-B Panel zadní Pegas 160T Back Panel PEGAS 160T 1
3 7.232.729 Vypínačhlavní 30A Pegas Switch ON/OFF 30A Pegas 1
4 7.154.402 Kabel přívodní Pegas Mains Cable Pegas 1
5 7.253.013 Ventil Pegas Solenoid Valve Pegas 1
6 7.720.005 Ventilátor PEGAS 160 Fan 1
7 7.411.010 UsměrňovačPEGAS 160 E Rectifier Bridge 1
8 8.425.030 Chladič2 Pegas Heat sink 2 Pegas 1
9 5.496.408-D PCB řídící PEGAS 160 T HF PCB Control PEGAS 160 T HF 1
10 7.425.632 Tranzistor IGBT Discrete PEGAS 160 E Discrete IGBT 4
11 5.496.093-A PCB hlavní 160T (11+25) Main board Pegas 160T (11+25) 1

PEGAS 160 T HF SERVISNÍ MANUÁL SERVICE MANUAL-3
ALFA IN a. s. © 2008 SERVISNÍ TECHNICKÁ DOKUMENTACE
11 5.AAA.160T PCB silová P160T kompl. (Obsahuje
položky 7+8+10+11+23-26+28-32+35)
PCB Power P160T compl. (Contains
items 7+8+10+11+23-26+28-32+35) 1
11 5.AAR.160T
PCB silová P160T kompl. Repas
(Obsahuje položky 7+8+10+11+23-
26+28-32+35)
PCB Power P160T compl. Repair
(Contains items 7+8+10+11+23-
26+28-32+35)
1
12 7.401.107 Dioda LED 5mm zelená Diode LED 5mm Green 1
12 7.401.106 Dioda LED 5mm červená Diode LED 5mm Red 1
13 7.456.148 Potenciometr 10K Potenciometer 10k 2
14 7.222.013-B PřepínačKNX Pegas Swith Pegas 1
7.222.219 PřepínačPegas 3 poz. Swith Pegas 3 pos. 1
15 5.496.801-C PCB přední PEGAS 160 T HF
(Obsahuje položky12-15)
PCB Front PEGAS 160 T HF
(Contains Items 12-15) 1
16 8.069.990 Panel přední Pegas 160T Front plastic panel Pegas 160T 1
17 8.103.313-
PE Štítek panelový Pegas 160T Front Panel Film 160T 1
18 7.557.031 Čepička gumová Pegas Rubber cap Pegas 2
19 7.458.033-B Knoflík Pegas Knob Pegas 1
20 8.462.028 Konnektor plyn Pegas Gas Connector Pegas 1
21 7.152.313 Rychlospojka Pegas 35-70 Quick Connector Pegas 35-70 2
22 7.132.303 Konektor Pegas panelová zásuvka 3-PIN Pegas socket connector 1
23 7.321.002 Sonda Hull 200A Pegas Hull inductance 200A Pegas 1
24 6.271.313 Tlumivka Pegas 160T Inductance Pegas 160T 1
25 7.460.810 Kondenzátor kapacitní PEGAS 160 Capacitance 6
26 8.425.031 Chladič3 Pegas Heat sink 3 Pegas 1
27 6.174.312 Trafo HF PEGAS 160T Transformer HF pegas 160T 1
28 7.421.541 Dioda PEGAS 160 E Diode 6
29 8.425.023-B Chladič1 Pegas Heat sink 1 Pegas 1
30 8.123.637 Držák chladiče Pegas Holder for heat sink Pegas 3
31 7.445.401 NTC K45 47K NTC K45 47K 1
32 6.185.312 Trafo Pegas 160T Transformer Pegas 160T 1
33 8.713.050 Izolace Pegas 160T Inaulation Pegas 160T 2
34 8.055.313 Kryt spodní Pegas 160T Ground Pegas 160T 1
35 7.406.219 IO TC 4420 CPA ICTC4420 2
4. ZÁVADY - ŘEŠENÍ
Poř.Závada Příčina Řešení
1 Stroj je zapnutý, ventilátor funguje, LED
zapnutí nesvítí
LED nebo její připojení
je vadné.
Opravte připojení nebo vyměňte
LED Pr3
Silová PCB je vadná. Opravte nebo vyměňte PCB Pr2
2 Stroj je zapnutý, LED zapnutí svítí,
ventilátor neběží.
Překážka rotace
ventilátor. Odstraňte
Motor ventilátor
poškozen. Vyměňte ventilátor
3 Stroj je zapnutý, LED zapnutí nesvítí,
ventilátor neběží.
Není napětí v síti Zkontrolujte, jestli je v síti napětí.
Přepětí nebo podpětí v
síti.
Zkontrolujte síťové napětí.

PEGAS 160 T HF SERVISNÍ MANUÁL SERVICE MANUAL-3
ALFA IN a. s. © 2008 SERVISNÍ TECHNICKÁ DOKUMENTACE
4 Žádné napětí na prázdno Závada generátor. Zkontrolujte hlavní obvod Pr1 a Pr2
5 Žádný svařovací proud na svorkách
Svařovací kabely nejsou
připojeny do konektorů.
Připojte svařovací kabely do
rychlospojek na stroji.
Poškozený svařovací
kabel.
Vyměňte nebo opravte svařovací
kabel.
Zemnící kabel není
připojen nebo je špatně
připojen.
Zkontrolujte zemnící kabel
6 Obtížněse zapaluje oblouk nebo dochází
k lepení elektrody.
Špatněutažené
svařovací kabely.
Zkontrolujte utažení svařovacích
kabelů.
Svařenec je znečištěn
olejem nebo prachem. Očistěte svařenec.
MMA/TIG výběr je
špatný. Vyberte MMA svařování.
7 Nestabilní svařovací oblouk. ARC FORCE nastaveno
příliš nízké. Zvyšte ARC FORCE.
8 Svařovací proud nelze nastavit.
Poškozený potenciometr
předního panelu.
Opravte nebo vyměňte
potenciometr.
9 Penetrace tavné lázněnedostačující.
Svařovací proud je
nastaven příliš nízko. Zvyšte svařovací proud
ARC FORCE nastaveno
příliš nízké. Zvyšte ARC FORCE.
10 Nestabilní oblouk
Nepříznivý vliv průvanu Použijte zástěnu.
Excentrická elektroda Změňte úhle uchycení elektroda
Vyměňte elektrodu
Vliv magnetismu
Nahněte elektrodu proti směru
magnetického vlivu.
Změňte pozici zemnícího kabelu
nebo přidejte zemnící kabel na
opačnou stranu svařence.
11 LED přehřátí svítí
Přehřátí Stroj příliš
zatížen Počkejte, až se stroj vychladí
Ochrana
přepětí
Nestandardní
proud na
hlavním
obvodu.
Otestujte a opravte hlavní obvod
PCB (Pr1)
TROUBLESHOOTING
S/N Troubles Reasons Solutions
1 Turn on the power source, and fan works,
but the power light is not on.
The power light
damaged or connection
is not good
Test and repair the inside circuit of
power light Pr3
Power PCB failures Repair or change power PCB Pr2
2 Turn on the power source, and the power
light is on, but fan doesn’t work
There is something in
the fan Clear out
The fan motor damaged Change fan motor

PEGAS 160 T HF SERVISNÍ MANUÁL SERVICE MANUAL-3
ALFA IN a. s. © 2008 SERVISNÍ TECHNICKÁ DOKUMENTACE
3 Turn on the power source, and the power
light is not on, and fan doesn’t work
No input voltage Check whether there is input
voltage
Overvoltage (Input
voltage is too much or
not)
Check input voltage
4 No no-load voltage output There is trouble inside
the machine Check the main circuit, Pr1 and Pr2
5 No current output in the welding
Welding cable is not
connected with the two
output of the welder.
Connect the welding cable to the
welder’s output
Welding cable is broken Wrap, repair or change the welding
cable
Earth cable is not
connected or loosen Check the earth clamp
6 Not easy to start arc in the welding, or
easy to cause sticking
The plug loosen or
connect not well Check and tighten the plug
Oil or dust covered the
workpiece Check and clear out
MMA/TIG welding
selection is wrong Selecting the MMA welding
7 The arc is not stable in the welding
process The arc force is too small Increase the arc force
8 The welding current can not be
adjusted
The welding current
potentiometer in the front
panel connection not so
good or damaged
Repair or change the potentiometer
9 The penetration of molten pool is not
enough(MMA)
The welding current
adjusted too low Increase the welding current
The arc force adjusted
too small Increase the arc force
10 Arc blow
Airflow disturbance Use the shelter from airflow
The electrode
eccentricity
Adjust the electrode angle
Change the electrode
Magnetic effect
Incline the electrode to the opposite
way of the magnetic blow
Change the position of earth clamp
or add earth cable in the two side
of workpiece
Use the short arc operation
11 LED overheat is on Over heat
protection
Over
welding
current
Induce the welding current output
Working
time too
long
Induce the duty cycle (interval
work)

PEGAS 160 T HF SERVISNÍ MANUÁL SERVICE MANUAL-3
ALFA IN a. s. © 2008 SERVISNÍ TECHNICKÁ DOKUMENTACE
Over current
protection
Unusual
current
in the
main
circuit
Test and repair the main circuit and
drive PCB (Pr1)
5. KONTROLA SILOVÉ PCB CHECKING THE POWER PCB
Nástroj: standardní multimetr nastavený do
pozice “kontrola diod“. Tool: standard multimeter set to the position “Diode“
Všechny komponenty proměřte nejdříve podle
řádku 1 tabulky a po té podle řádku 2.
Measure all the components firstly
according line 1 and then according line 2
of the table.

PEGAS 160 T HF SERVISNÍ MANUÁL SERVICE MANUAL-3
ALFA IN a. s. © 2008 SERVISNÍ TECHNICKÁ DOKUMENTACE

PEGAS 160 T HF SERVISNÍ MANUÁL SERVICE MANUAL-3
ALFA IN a. s. © 2008 SERVISNÍ TECHNICKÁ DOKUMENTACE
5.1 Měření tranzistorůT1, T2, T5 a T6 Checking the transistors T1, T2, T5 a
T6
Line Červený hrot/Red tester Černý hrot/Black
tester Hodnota/Value
1 G E 0,20-0,25
2 E G 0,20-0,25
Pokud je jakákoli naměřená hodnota mimo
uvedený rozsah, je potřeba vyměnit vždy celý
pár tranzistorů(T1-T2 nebo T4-T5).
1. Součástku odletujte z PCB,
2. odšroubujte z chladiče,
3. odstraňte cín odsátím z otvorůPCB
4. očistěte chladičod teplovodné pasty
lihem,
5. naneste teplovodnou pastu na novou
součástku,
6. přišroubujte k chladiči
7. a zaletujte součástku k PCB
It is always necessary to exchange a
complete couple of transistors (T1-T2 or T4-
T5) if any measured value is out of the
range.
1. Unsolder the component from
the PCB,
2. unscrew that from the heat sink,
3. suck away the tin from the holes in
the PCB
4. wipe off the heat transmitting paste
from the heat sink by means of spirit
5. spread on the new component the
heat transmitting paste,
6. screw the new component on
the heat sink,
7. solder the new component on the
PCB
5.2 Měření diod D1 až D6 Checking the diodes D1 – D6
Line Červený hrot/Red tester Černý hrot/Black
tester Hodnota/Value
1 A K 0,30-0,37
2 K A OL
Pokud je jakákoli naměřená hodnota mimo
uvedený rozsah je potřeba vyměnit vždy celý
pár diod (D1-D2, D3-D4 nebo D5-D6).
1. Součástku odletujte z PCB,
2. odšroubujte z PCB,
3. odstraňte cín odsátím z otvorůPCB
4. očistěte PCB od teplovodné pasty lihem,
5. naneste teplovodnou pastu na novou
součástku,
6. přišroubujte k PCB
7. a zaletujte součástku k PCB
It is always necessary to exchange a
complete couple of diodes (D1-D2, D3-D4
or D5-D6) if ony measured value is out of
the range.
1. Unsolder the component from
the PCB,
2. unscrew that from the PCB,
3. suck away the tin from the holes in
the PCB
4. wipe off the heat transmitting paste
from the PCB by means of spirit
5. spread on the new component the
heat transmitting paste,

PEGAS 160 T HF SERVISNÍ MANUÁL SERVICE MANUAL-3
ALFA IN a. s. © 2008 SERVISNÍ TECHNICKÁ DOKUMENTACE
6. screw the new component on
the PCB,
7. solder the new component on the
PCB
6. DOPORUČENÉ NÁHRADNÍ DÍLY NA
SKLAD NA 100 KS ZAKOUPENÝCH PEGASŮ
160 E
RECOMEDED QUANTITY OF SPARE
PARTS FOR 100 PCS OF PURCHASED
PEGASES 160 E
Kod Název Description Quantity
7.421.541 Dioda PEGAS 160 E Diode 12
7.406.219 IC TC 4420 CPA IC TC 4420 CPA 4
7.425.632 IGBT Discrete PEGAS 160 E Discrete IGBT 8
7.460.810 Odpor kapacitní PEGAS 160 Capacitance 8
5.496.801-C PCB přední PEGAS 160 T HF
(Obsahuje položky12-15)
PCB Front PEGAS 160 T HF (Contains
Items 12-15)
2
5.496.408-D PCB řídící PEGAS 160 T HF PCB Control PEGAS 160 T HF 2
7.231.275 Termostat PEGAS 160 E Thermo switch 2
7.411.010 UsměrňovačPEGAS 160 E Rectifier Bridge 2
7.720.005 Ventilátor PEGAS 160 Fan 2
Worked out: PAM/VH
23/1/2008 Inspected: JC 1/9/2015 Approved: JC 1/9/2015
