Algam Lighting HELIOS User manual

FR-EN
(ES - NL user manuals also available, please contact: [email protected])
DERBY À LED
DERBY EFFECT

Merci d’avoir choisi l’un de nos appareils Algam Lighting. Veuillez lire attentivement ce manuel d’utilisation et suivre les
instructions pour éviter tout risque d’endommagement de l’appareil dû à une mauvaise manipulation. Conservez ce guide de
l’utilisateur pour référence ultérieure.
ATTENTION !
Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions de ce manuel.
ATTENTION !
Cet appareil produit une lumière intense et puissante. Risque pour les yeux. Ne regardez pas directement dans
le faisceau.
DANGER !
Risque de chocs électriques.
II est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre). Toujours débrancher
l’appareil avant une intervention technique ou avant son entretien. Ne pas brancher cet appareil sur un bloc de
puissance variable type «Dimmer pack».
Afin de réduire et d’éviter tout risque d’électrocution ou d’incendie, ne pas utiliser cet appareil dans un milieu
humide ou sous la pluie.
ATTENTION !
Risque de brûlure.
II est important d’éviter tout contact avec l‘appareil en fonctionnement et au moins 10 minutes après son
utilisation. L’extérieur de l‘appareil peut devenir très chaud.
Ne pas utilisez l’appareil avec une température ambiante supérieure de 40°C.
ATTENTION !
Risque d’incendie.
II est important de garder éloigner tous matériaux combustibles et inflammables de l‘appareil en fonctionnement.
DANGER !
Cet appareil présente des risques importants de blessures. II est important de manipuler et d’utiliser cet
appareil de façon professionnelle.
Cet appareil doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil
doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations produites par
la machine en fonctionnement. L’accroche de l’appareil doit être sécurisée par une élingue de sécurité. Assurez-
vous également que Ia structure (ou point d’accroche) peut supporter au moins 10X le poids de I’appareil
accroche. L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du public.
En cas de problème de fonctionnement, arrêtez immédiatement I’appareil. Ne pas essayer de le réparer soi-
même. Contactez votre revendeur ou faites appel à un réparateur spécialisé et agréé. II n’y a aucune pièce
remplaçable par l’utilisateur.

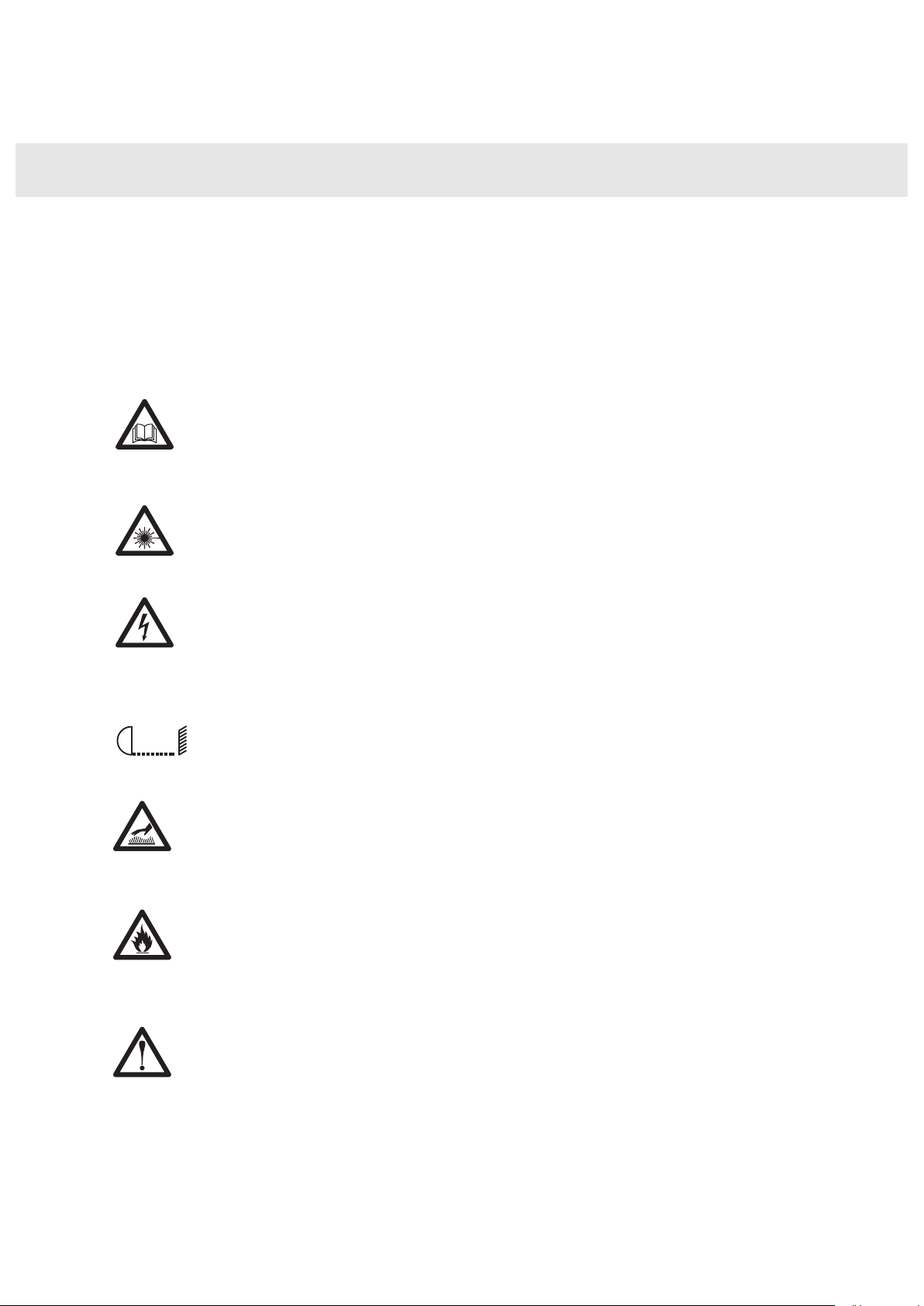

CONSIGNES DE SÉCURITÉ IMPORTANTES
Les symboles illustrés ci-dessus sont des symboles acceptés internationalement pour avertir des dangers potentiels
relatifs à l’utilisation d’appareils électriques.
Si l’un de ces symboles est présent sur votre appareil, veuillez prendre connaissance des consignes ci-dessous:
m
0.5
Placer l’appareil à une distance minimale de 50cm de tout matériau inflammable et des murs.

• Ne jamais couper ou manipuler le cordon d’alimentation ou la fiche. Si un cordon d’alimentation est fourni avec un
fil de terre, cela est obligatoire pour garantir un fonctionnement en toute sécurité ! Sinon, une situation de vie en
danger existe !
• Déballez et vérifiez soigneusement qu’il n’y a pas de dégâts de transport avant d’utiliser l’appareil. Ne mettez jamais
un appareil endommagé en service.
• Avant de mettre en marche, assurez-vous que la tension et la fréquence de l’alimentation correspondent aux
exigences de l’alimentation de l’appareil, comme indiqué dans ce manuel.
• Cet appareil est destiné à une utilisation en intérieur uniquement. Utilisez-le uniquement dans un endroit sec. Expo-
ser l’appareil à la pluie ou à l’humidité risquerait de provoquer un choc électrique ou un incendie.
• NE laissez PAS de liquides ou d’objets pénétrer dans l’appareil. En cas de déversement de liquide sur l’appareil,
DÉBRANCHER immédiatement l’alimentation électrique de l’appareil et contacter le service après-vente.
• L’unité ne doit être installée que dans un endroit bien ventilé. Assurez-vous qu’aucune fente de ventilation n’est
obstruée. Afin de garantir une ventilation adéquate, laissez un espace d’air libre d’au moins 20 cm autour des côtés
et du dessus de l’appareil.
• Déconnectez l’appareil du secteur avant tout entretien ou maintenance.
Avis concernant la déconnexion de l’alimentation : Pour débrancher le périphérique de la source d’alimentation, la
fiche d’alimentation doit être débranchée de la prise de courant. Pour cette raison, l’appareil doit être placé dans une
position permettant un accès constant et sans obstruction à la prise de courant. Ainsi, en cas d’urgence, vous pouvez
débrancher immédiatement la fiche d’alimentation.
• Tenez toujours le cordon d’alimentation par la fiche. Ne tirez pas sur le cordon lui-même et ne touchez jamais le
cordon d’alimentation avec les mains mouillées car cela pourrait provoquer un court-circuit ou un choc électrique. Ne
placez pas l’appareil, les enceintes ou tout autre objet sur le cordon d’alimentation et assurez-vous qu’il ne soit pas
pincé.
Placez le cordon d’alimentation dans une position où il ne puisse pas être piétiné. Un cordon d’alimentation endom-
magé peut provoquer un incendie ou un choc électrique. Vérifiez le cordon d’alimentation de temps en temps. En cas
de dommage, contactez notre service clientèle pour le faire remplacer.
• Vous devez vous assurer que le cordon d’alimentation ne soit jamais mouillé pendant le fonctionnement.
• Avant un orage et / ou un orage avec un risque de foudre, débranchez l’appareil du secteur.
• Vous ne devez en aucun cas ouvrir le boîtier de l’appareil. Si vous le faites, votre sécurité ne sera pas assurée. Il
n’y a aucune composante opérationnelle à l’intérieur, seulement des tensions dangereuses qui peuvent vous donner
un choc mortel !
• NE JAMAIS utiliser l’appareil dans les conditions suivantes :
> Dans des endroits soumis à des vibrations ou des bosses,
> Dans des endroits où la température est supérieure à 45 ° C ou inférieure à 2 ° C.
> Dans les endroits exposés à une sécheresse excessive ou à une humidité excessive (conditions idéales : entre
35% et 80%).
• Ne plongez jamais l’appareil dans de l’eau ou dans tout autre liquide. Essuyez-le uniquement avec un chiffon légè-
rement humide.
• N’utilisez jamais l’appareil à proximité de flammes, de matières inflammables, explosives ou de surfaces chaudes.
Sinon, vous courez le risque de provoquer un incendie.
• Ne laissez jamais cet appareil en marche sans surveillance.
• Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques,
physiologiques ou intellectuelles limitées ou par un manque d’expérience et / ou de connaissances, à moins d’être
surveillés par une personne responsable de leur sécurité ou de recevoir des instructions de cette personne en ce qui
concerne le fonctionnement de l’appareil.
• En cas de problèmes de fonctionnement graves, arrêtez immédiatement d’utiliser l’appareil. N’essayez jamais de
démonter, réparer ou modifier l’appareil par vous-même. Sinon, la garantie devient nulle. Les réparations effectuées
par des personnes non qualifiées peuvent entraîner des dommages ou un dysfonctionnement. Veuillez contacter le
centre d’assistance technique agréé le plus proche.

Connexion DMX
La connexion DMX de votre appareil à votre console doit être effectuée avec un câble blindé de
bonne qualité.
En utilisation professionelle, la norme DMX512 impose la présence d’un «bouchon DMX» sur le dernier
appareil DMX de la chaine afin de finaliser correctement la boucle de signal. Ce bouchon est constitué
d’une résistance de 120 ohms placée entre la broche 2 et la broche 3 du connecteur XLR.
PIN3
PIN2
DMX-output
XLR mounting-sockets(rear view):
DMX-input
XLR mounting-plugs(rear view):
1-Shield
2-Shield(-)
3-Shield(+)
12
3
1
2
3

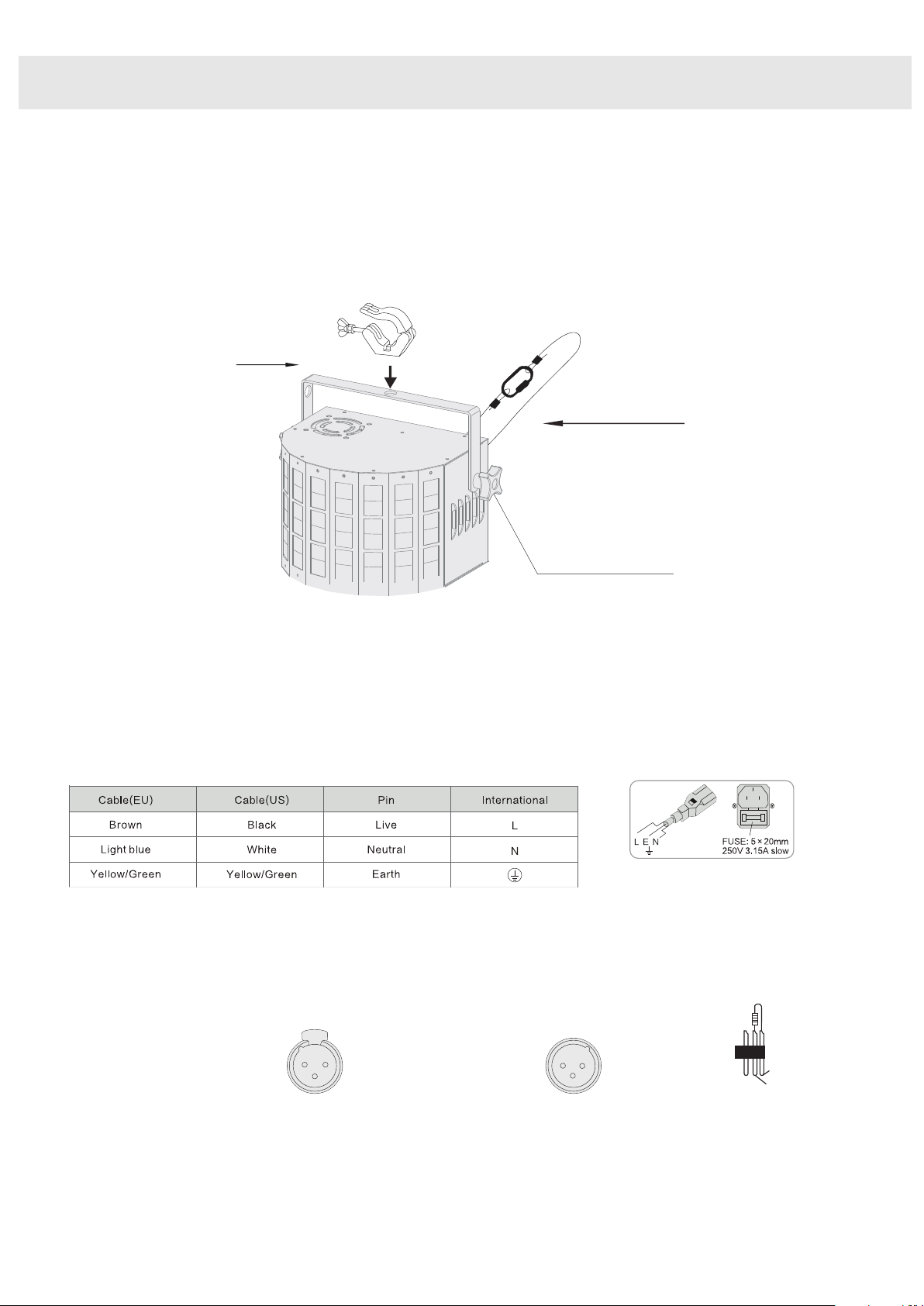

Alimentation
Utilisez le cordon d’alimentation fourni dans l’emballage.Vérifiez que la tension secteur corres-
pond aux informations indiquées sur le produit.
Caractéristiques du câble d’alimentation:
Clamp
Safety-rope
Adjust Angle
ACCROCHE
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du public.
Cet appareil ALGAM LIGHTING doit être installé avec des crochets solides et de dimensions adéquate au
poids supporté. L’appareil doit être vissé aux crochets et serré convenablement. L’accroche de l’appareil
doit être sécurisé par une élingue de sécurité. La structure doit pouvoir supporter au moins 10x le poids de
l’appareil accroché.

MISE EN SERVICE
Name
Anneau de sécurité
NO
1
FUNCTION
Utilisez cet anneau pour sécuriser l’accroche de l’appareil avec une élingue
1 4 5
6
78
10
9 11 12
3
2
13
Ajustement de la sensibilité micro
Allumé, il indique la présence d’un signal DMX
Allumé lors du fonctionnement en mode Esclave
Allumé lors du fonctionnement en mode Auto.
Allumé lors du fonctionnement en mode Musical
Pour la navigation dans les menus
Connecteur d’alimentation électrique
Sortie d’alimentation électrique pour un autre appareil HELIOS
Pour le refroidissement de l’appareil - Ne pas couvrir
Pour la détection audio, afin de rythmer les programmes AUTO
en mode musical
Sensibilité micro
Indicateur DMX
Indicateur mode Esclave
Afficheur LED
Connecteur
d’alimentation IN
DMX output
DMX input
Ventillateur
Microphone
3
4
5
6
7
8
9
10
11
12
13
2
Connecteurs et commandes
Indicateur mode Auto
Indicateur mode Musical
Connecteur
d’alimentation OUT
Connecteur 3 broches femelle - DMX OUT
Connecteur 3 broches mâle - DMX IN
HELIOS
TRIPLE DERBY LED 4X3W AVECSTROBE
TRIPLE DERBY LED EFFECT 4X3W LED WITH STROBE
VOLTAGE: 230V AC/50-60HZ
POWER RATING : 28W
IMPORTED BY/ IMPORTÉ PAR:
ALGAM, 2 RUE DE MILAN
44470 THOUARÉ-SUR-LOIRE
FRANCE

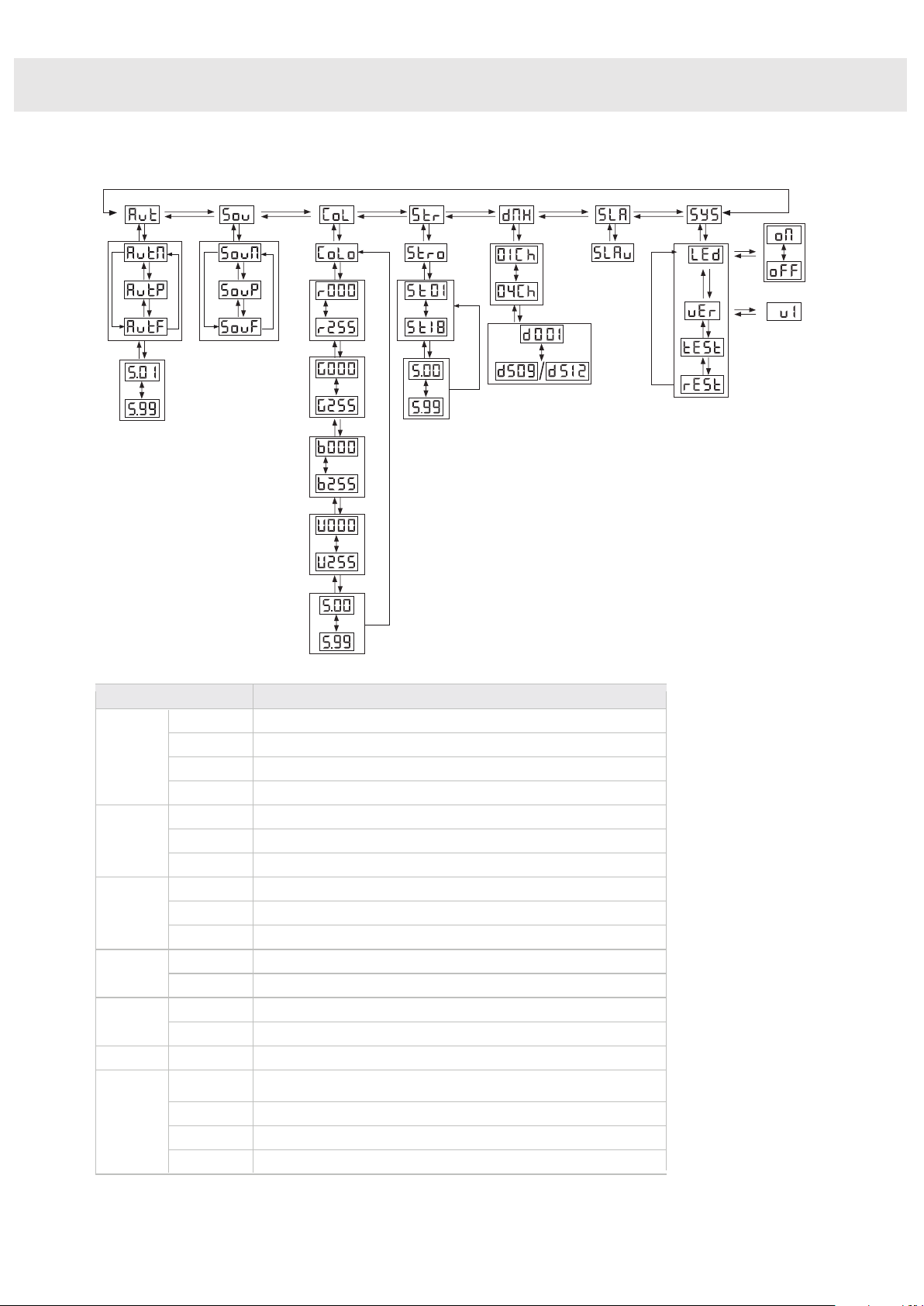

MENU ET COMMANDES
MENU
MENU/UP
DOWN
MENU ENTER
MENU ENTER
MENU ENTER
ENTER
MENU
MENU
MENU/UP
DOWN
MENU/UP
DOWN
MENU/UP
DOWN
MENU/UP
DOWN
MENU/UP
DOWN
MENU ENTER MENU ENTER MENU ENTER MENU ENTER MENU ENTER
MENU ENTER
ENTER
MENU ENTER
MENU ENTER
MENU ENTER
MENU ENTER
MENU ENTER
ENTER
MENU ENTER
MENU ENTER
ENTER
MENU
AutM
AutP
AutF
S.01→S.99
SouM
SouP
SouF
CoLo
R/G/B/UXXX
S.00→S.99
Stro
St01→St18
01Ch/04Ch
dXXX
Slav
Programmes Auto aléatoires
Programmes Auto DERBY seul
Programmes Auto STROBE seul
Vitesse de défilement des effets , 01: LENT, 99: RAPIDE
Programmes Auto avec détection musicale aléatoires
Programmes Auto DERBY seul avec détection musicale
Programmes Auto STROBE seul avec détection musicale
Sélection manuelle des couleurs
Réglage individuel des couleurs RGB
Vitesse STROBE ; S.00: Allumé , S.01: LENT, S.99 : RAPIDE
Accès aux programmes STROBE
Programmes d’effets STROBE
Sélection du mode DMX : 1 ou 4 canaux
Adressage DMX
Activation du mode Esclave pour la mise en cascade de plusieurs HELIOS
Aut
Sou
CoL
Str
DMX
SLA
SYS
Functional description
LED display
LEDS
vers
test
rest
Affiche la version du programme interne de l’appareil
Lance une procédure de test automatique
Restaure les réglages usine
Mise en veille de l’afficheur LED

PROTOCOLE DMX 4 CANAUX
CH1 Color setting
No function
Red
Green
Blue
White
Red/Green
Red/Blue
Red/White
Green/Blue
Green/White
Blue/White
000 -005
006-020
021-035
036-050
051-065
066-080
081-095
096-110
111-125
126-140
141-155
Channel Function Value Description
CH2
000-005
006-255
000
001-127
128-255
000-009
010-019
020-029
030-039
040-049
050-059
060-069
070-079
080-089
090-099
100-109
110-119
120-129
130-139
140-149
150-159
160-169
170-179
180-255
Red/Green/Blue
Red/Green/White
Green/Blue/White
Red/Green/Blue/White
Automatic (4-color chase)
Automatic (single/multi-color chase)
No strobe
Strobe (slow to fast)
No function
Motor indexing
Motor speed
Close
Pattern 1 ( slow-fast)
Pattern 2 ( slow-fast)
Pattern 3 ( slow-fast)
Pattern 4 ( slow-fast)
Pattern 5 ( slow-fast)
Pattern 6 ( slow-fast)
Pattern 7 ( slow-fast)
Pattern 8 ( slow-fast)
Pattern 9 ( slow-fast)
Pattern 10 ( slow-fast)
Pattern 11 ( slow-fast)
Pattern 12 ( slow-fast)
Pattern 13 ( slow-fast)
Pattern 14 ( slow-fast)
Pattern 15 ( slow-fast)
Pattern 16 ( slow-fast)
Pattern 17 ( slow-fast)
Pattern 18 ( slow-fast) Always ON
CH3
CH4
Strobe channel
Motor working channel
Strobe
156-170
171-185
186-200
201-215
216-230
231-255
CH1 Mode setting
Close
AUT Mix
AUT derby
AUT strobe
SOU Mix
SOU derby
SOU strobe
000-009
010-050
051-090
091-130
131-170
171-210
211-255
Channel Function Value Description
PROTOCOLE DMX 1 CANAL

TÉLÉCOMMANDE IR
BUTTON
Allume et éteint les effets lumineuxON/OFF
AUTO
MUSIC
LED AUTO mode
Strobe AUTO mode
Strobe ON/OFF
Pause
Color setting
Numeric keys
Lance le mode Auto aléatoire
Lance le mode Auto aléatoire avec détection musicale
Mode automatique DERBY seul
Modes automatiques STROBE seul
Effet STROBE ON/OFF
Mettre en pause le défilement du programme
Sélection de la couleur de l’effet DERBY.
Vitesse de défilement des programmes
BUTTON BUTTON

Applicable dans l‘Union Européenne et les autres pays européens pratiquant le tri des déchets) La présence de ce symbole sur le
produit ou sur la documentation correspondante indique qu‘en fin de vie, le produit ne doit pas être jeté avec les déchets normaux,
afin d‘éviter tout dommage à l‘environnement ou aux personnes consécutive à une élimination non contrôlée des déchets. Sépa-
rez-le des autres types de déchets et recyclez-le, afin de promouvoir la réutilisation durable des ressources naturelles. Nous
conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant
gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de
l‘environnement possible.. Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et
conditions de leur contrat d‘achat. Ce produit ne doit pas être mélangé à d‘autres déchets commerciaux lors de la collecte.
Ce produit Algam Lighting est conforme au certifications européennes en vigueur ainsi qu’aux directives européennes suivantes :
LVD Directive 2014/35/EU :
EMC Directive 2014/30/EU :
RoHS 2 Directive 2011/65/EU
RED Directive 2014/53/EU
La DECLARATION UE DE CONFORMITE est disponible sur demande à l’adresse suivante : [email protected]
CARACTÉRISTIQUES TECHNIQUES
186.5mm
Modèle
Dimensions
Poids
Consommation élect.
Tension d’alim.
LED blanches STROBE
LED rouge
LED verte
LED bleue
LED blanche
Canaux DMX
HELIOS
190 x 258 x 182 mm
2 kg
28W
100-240V 50/60Hz
0.5W*16pcs
3W*1pcs
3W*1pcs
3W*1pcs
3W*1pcs
1 OU 4
261mm
141.6mm
186.8mm
HELIOS
TRIPLE DERBY LED 4X3W AVECSTROBE
TRIPLE DERBY LED EFFECT 4X3W LED WITH STROBE
VOLTAGE: 230V AC/50-60HZ
POWER RATING : 28W
IMPORTED BY/ IMPORTÉ PAR:
ALGAM, 2 RUE DE MILAN
44470 THOUARÉ-SUR-LOIRE
FRANCE

WARNING !
Before use, and before installing this fixture, read carefully user manual, and follow the safety precautions
listed on this page.
WARNING !
Very high level light output. DO NOT LOOK INTO THE BEAM.
DANGER !
Hazardous voltage, Risk of electric shock!
ALWAYS disconnect the fixture from power for servicing, for cleaning or installing. Do not connect this unit on
a dimmer power pack.
Protect the unit from rain or moisture.
WARNING !
Burn Hazard. Do not touch. Very hot surface.
The fixture becomes hot during use and remains hot 10 min after use. Do not touch the unit.
WARNING !
Fire Hazard!
Keep flammable materials away from the fixture. Do not operate the fixture with ambient temperature over
4O°C.
DANGER !
Safety Hazard. Risk of injury.
This unit must be installed by professional people. If suspended, make sure the structure and the hardware
used for this suspension is secured. This Hardware must support at least 10 times the weight of the device
suspended.
Ensure public is not looking at the beam. Do not try to repair the fixture by yourself. Contact a professional
repair service.
Thank you for choosing one of our Algam Lighting DMX splitters. Please read this user manual carefully and
follow the instructions to avoid danger or damage to the unit due to mishandling. Keep this user guide for future
reference.
SAFETY INSTRUCTIONS
The symbols shown above are internationally accepted symbols that warn
of potential hazards with electrical products.
if one of those symbols is on your product , please read carrefully the following:
m
0.5
Locate the fixture in a well ventillated spot, away from flammable materials.
The fixture must be fixed at least 50cm from surrouding walls .

Please carefully read the instruction, which includes important information about the installation, usage and mainte-
nance, BEFORE operating this device.
• This device is exclusively meant to be used as a splitter for DMX signals within the limits given in this manual. Using
it in any other way you risk electric shock and warranty will become void.
• Never sever or manipulate the power cord or the plug. If a power cord is provided with an earth lead, this is mandato-
ry to ensure safe operation! Otherwise a LIFE THREATENING situation exists!
• Unpack and check carefully there is no transportation damage before using the unit. Never put a damaged device
into operation.
• Before operating, ensure that the voltage and frequency of power supply match the power requirements of the unit
as stated in this manual.
• The unit is for indoor use only. Use it only in a dry location. Exposing the device to rain or moisture would cause the
risk of electrical shock or fire.
• DO NOT let any liquids or objects enter the unit. Should any liquid be spilled on the unit, DISCONNECT the power
supply to the unit immediately and contact the service company.
• The unit must only be installed in a location with adequate ventilation. Be sure that no ventilation slots are blocked.
In order to guarantee adequate ventilation, allow a free air space of at least 20 cm around the sides and top of the unit.
• Disconnect the device from the mains power before any servicing or maintenance.
Notice regarding power disconnection: To disconnect the device from the power source the power plug must be remo-
ved from the power socket. For this reason the device must be placed in a position where a constant unobstructed
access to the power socket is assured, thus in an emergency situation you are able to immediately pull out the power
plug. To eliminate the risk of fire you must completely disconnect the power plug from the power socket after the device
has been used.
• Always grasp the power cord by the plug. Do not pull on the cord itself and never touch the power cord with wet hands
as this could result in a short circuit or an electrical shock. Do not place the device, speaker cabinets or anything else
on the power cord and make sure that it does not become clamped.
• Before a storm and/or a thunderstorm with a risk of lightning, disconnect the device from the mains power supply.
• Under no circumstances may you open the device housing. Should you do so your safety would not be assured.
There are no operational components whatsoever inside, only dangerous voltages that can give you a deadly shock!
• NEVER use the unit under the following conditions :> In places subject to vibrations or bumps.> In places with a
temperature of over 45 °C or less than 2 °C.> In places subject to excessive dryness or humidity (ideal conditions are
between 35% and 80%).
• Never submerse the device in water or any other liquid. Only wipe it with a slightly damp cloth.
• Never operate the device near flames, flammable, explosive materials, or hot surfaces. Otherwise you run the risk of
causing a fire.
• Never leave this device running unattended.
• This appliance must not be used by individuals (including children) with restricted physical, physiological or intellec-
tual abilities or deficiencies in experience and/or knowledge unless they are supervised by a person responsible for
their safety or receive from this person instruction in how the appliance is to be used.
• Keep children away from the device and power cord! Children frequently underestimate the dangers of electrical
devices. Also keep the plastic packaging well away from small children. There is a risk of suffocation!
• In the event of serious operating problems, stop using the unit immediately. Never try to dismantle, repair or modify
the unit by yourself. Otherwise warranty becomes void. Repairs carried out by unskilled people can lead to damage or
malfunction. Please contact the nearest authorized technical assistance centre.

Power supply
Attention! The installation must be carried out by qualified service personal only. Improper
installation can result in serious injuries and /or damage to property. Overhead rigging
required extensive experience! Working load limits should be respected, Certified
installation materials should be used, the installed device should be inspected regularly for
safety.
Make sure the area below the installation place is free from unwanted persons during
rigging, de-rigging and servicing.
Locate the fixture in a well ventilated spot, far away from any flammable materials and/or
liquids. The fixture must be fixed at least 20cm from surrounding walls
The device should be installed out of reach of people and outside areas where persons
may walk by or be seated.
The device should be well fixed; a free swinging mounting is dangerous and may not be
considered!
Do not cover any ventilation opening as this may result in overheating
Before the first time use, it must be inspected by professional staff to make sure safety,
inspection regularly every year.
C a ble (E U )
B rown
L ight blue
Ye llow/G reen
C a ble (U S )
B la c k
White
Ye llow/G reen
P in
L ive
Neutra l
E arth
International
L
N
Please use the attached power, note that power
voltage and frequency are the same as the marked
voltage and frequency of device when connecting
power. Every device’s power should be connected
s eparately, s o that devic e c an be c ontrolle d
individually.
L E N FUSE: 5×20mm
250V 1A slow






Before rigging make sure that installation area can hold the 10 times weight of device. Using
the steel rope which can hold 12 times weight of device, through the eye-bolt for assisting
hang installment.
Clamp
Safety-rope
Adjust Angle
OVERHEAD RIGGING

PRODUCT INSTALLATION
DMX connection
Name
Insurance rings
NO
1
FUNCTION
Connecting wire rope to prevent illegal operation and fall
1 4 5
6
78
10
9 11 12
3
2
13
Changing sound sensitivity by potentiometer
In DMX model, red indicate light on after DMX connected,
In slave model, yellow indicate light on
In Auto model, blue indicate light on.
In sound model, green indicate light on.
For setting model
Power input socket, built-in protective tube and spare tube
Power output connect with next light
Cooling and never cover this fan outlet
Receiving the audio signal through a microphone, and positive
response to the intensity by the potentiometer
Sound sensitivity
DMX indicator
SLAVE indicator
AUTO indicator
MUSIC indicator
LED display
Power input
Power connection
DMX output
DMX input
Cooling fan
Microphones
3
4
5
6
7
8
9
10
11
12
13
2
Operation instruction
PIN3
PIN2
HELIOS
TRIPLE DERBY LED 4X3W AVECSTROBE
TRIPLE DERBY LED EFFECT 4X3W LED WITH STROBE
VOLTAGE: 230V AC/50-60HZ
POWER RATING : 28W
IMPORTED BY/ IMPORTÉ PAR:
ALGAM, 2 RUE DE MILAN
44470 THOUARÉ-SUR-LOIRE
FRANCE

MENU OPERATING INSTRUCTION
MENU
MENU/UP
DOWN
MENU ENTER
MENU ENTER
MENU ENTER
ENTER
MENU
MENU
MENU/UP
DOWN
MENU/UP
DOWN
MENU/UP
DOWN
MENU/UP
DOWN
MENU/UP
DOWN
MENU ENTER MENU ENTER MENU ENTER MENU ENTER MENU ENTER
MENU ENTER
ENTER
MENU ENTER
MENU ENTER
MENU ENTER
MENU ENTER
MENU ENTER
ENTER
MENU ENTER
MENU ENTER
ENTER
MENU
AutM
AutP
AutF
S.01→S.99
SouM
SouP
SouF
CoLo
R/G/B/UXXX
S.00→S.99
Stro
St01→St18
01Ch/04Ch
dXXX
Slav
Auto mix show
Auto derby show
Auto strobe show
Speed of effects, 01: the slowest, 99: the fastest
Sound mix show
Sound derby show
Sound strobe show
Color manual adjustment
LED color setting
Strobe speed; S.00: all on, S.01: the slowest, S.99 : the fastest
Enter into strobe show
Different effects of strobe lighting
Choosing DMX channel modes
Setting channel address
Enter into slave mode
Aut
Sou
CoL
Str
DMX
SLA
SYS
Note: In sound model, device willclose lightin 5 seconds automatically, if there isn’t any sound signal.
Light on until sound signal received.
Functional description
LED display
LEDS
vers
test
rest
Showing the program version
Aging test program
Restore the factory initial setup

DMX PROTOCOL 4 CHANNELS
CH1 Color setting
No function
Red
Green
Blue
White
Red/Green
Red/Blue
Red/White
Green/Blue
Green/White
Blue/White
000 -005
006-020
021-035
036-050
051-065
066-080
081-095
096-110
111-125
126-140
141-155
Channel Function Value Description
CH2
000-005
006-255
000
001-127
128-255
000-009
010-019
020-029
030-039
040-049
050-059
060-069
070-079
080-089
090-099
100-109
110-119
120-129
130-139
140-149
150-159
160-169
170-179
180-255
Red/Green/Blue
Red/Green/White
Green/Blue/White
Red/Green/Blue/White
Automatic (4-color chase)
Automatic (single/multi-color chase)
No strobe
Strobe (slow to fast)
No function
Motor indexing
Motor speed
Close
Pattern 1 ( slow-fast)
Pattern 2 ( slow-fast)
Pattern 3 ( slow-fast)
Pattern 4 ( slow-fast)
Pattern 5 ( slow-fast)
Pattern 6 ( slow-fast)
Pattern 7 ( slow-fast)
Pattern 8 ( slow-fast)
Pattern 9 ( slow-fast)
Pattern 10 ( slow-fast)
Pattern 11 ( slow-fast)
Pattern 12 ( slow-fast)
Pattern 13 ( slow-fast)
Pattern 14 ( slow-fast)
Pattern 15 ( slow-fast)
Pattern 16 ( slow-fast)
Pattern 17 ( slow-fast)
Pattern 18 ( slow-fast) Always ON
CH3
CH4
Strobe channel
Motor working channel
Strobe
156-170
171-185
186-200
201-215
216-230
231-255
CH1 Mode setting
Close
AUT Mix
AUT derby
AUT strobe
SOU Mix
SOU derby
SOU strobe
000-009
010-050
051-090
091-130
131-170
171-210
211-255
Channel Function Value Description
DMX PROTOCOL 1 CHANNEL

IR REMOTE CONTROL OPERATION INSTRUCTION
BUTTON
Power ON/OFF. When power on, press ON/OFF, light ON,
press again light OFF, circle as it.
ON/OFF
AUTO
MUSIC
LED AUTO mode
Strobe AUTO mode
Strobe ON/OFF
Pause
Color setting
Numeric keys
Press AUTO, enter into Auto mode, it will play Auto show randomly.
Press MUSIC enter into Sound mode, it will play Auto show randomly.
Auto LED show. (Press A to open, press again to close)
Auto strobe show (Switching to different strobe modes,)
Strobe lighting on/off. (Press to open, press again to close.)
Program and color change will be paused, press again to continue play.
Press these two buttons to change color.
Program speed setting. 0 is the slowest, 9 is the fastest
BUTTON BUTTON

This product is subject to the European Waste Electrical and Electronic Equipment Directive (WEEE) in its currently valid version.
Do not dispose with your normal household waste.
Dispose of this device through an approved waste disposal rm or through your local waste facility. When discarding the device,
comply with the rules and regulations that apply in your country. If in doubt, consult your local waste disposal facility.
This Algam Lighting product is compliant to all required UE certifications and conformed to following standard and UE directives:
LVD Directive 2014/35/EU :
EMC Directive 2014/30/EU :
RoHS 2 Directive 2011/65/EU
RED Directive 2014/53/EU
The UE DECLARATION OF CONFORMITY is available, if you need it, please just ask for it at : [email protected]
SPECIFICATIONS
261mm
141.6mm
186.8mm
186.5mm
Model
Size
Weight
Power
Voltage
White Strobe LED
Red LED
Green LED
Blue LED
White LED
DMX channels
190 x 258 x 182 mm
2 kg
28W
100-240V 50/60Hz
0.5W*16pcs
3W*1pcs
3W*1pcs
3W*1pcs
3W*1pcs
1/4
HELIOS
TRIPLE DERBY LED 4X3W AVECSTROBE
TRIPLE DERBY LED EFFECT 4X3W LED WITH STROBE
VOLTAGE: 230V AC/50-60HZ
POWER RATING : 28W
IMPORTED BY/ IMPORTÉ PAR:
ALGAM, 2 RUE DE MILAN
44470 THOUARÉ-SUR-LOIRE
FRANCE

NOTES

NOTES

Importé par / Imported by ALGAM
2 Rue de Milan, 44470 Thouaré-sur-Loire, FRANCE
