ALKOTA 5305A User manual

Service ManualService Manual
For full warranty information, contact your delivering distribu-
tor or contact the manufacturer at info@warrantysvc.com
S/N 279409 & UP 20150828
115 Volt GED Series
Model 5305A
p/n 5305A-90052

_________________
INSTALLATION DATE
______________________________________________________
MAKE/MODEL SERIAL NUMBER
______________________________________________________
SELLER
______________________________________________________
ADDRESS CITY/STATE/ZIP
______________________________________________________
NOTES:
English to Metric Conversions
1 gal/m = 3.7843 L/m
1 hp = .7457 kw
100 psi = 6.8964 bar
1 ft = .3048 m
1 in = 2.54 cm
1 lb = .4536 kg
(˚F – 32)
1.8 =˚C

Contents
Table of Contents
Specications ���������������������������������������������������������������������������������������������������������������������1
Final Assembly �������������������������������������������������������������������������������������������������������������������3
Hose Assembly�������������������������������������������������������������������������������������������������������������������4
Gun & Wand Assembly ������������������������������������������������������������������������������������������������������5
Trigger Gun �������������������������������������������������������������������������������������������������������������������������6
General Assembly ��������������������������������������������������������������������������������������������������������������7
Assembly, Control Panel ���������������������������������������������������������������������������������������������������9
Coil Outlet, Metering Valve Assembly ����������������������������������������������������������������������������10

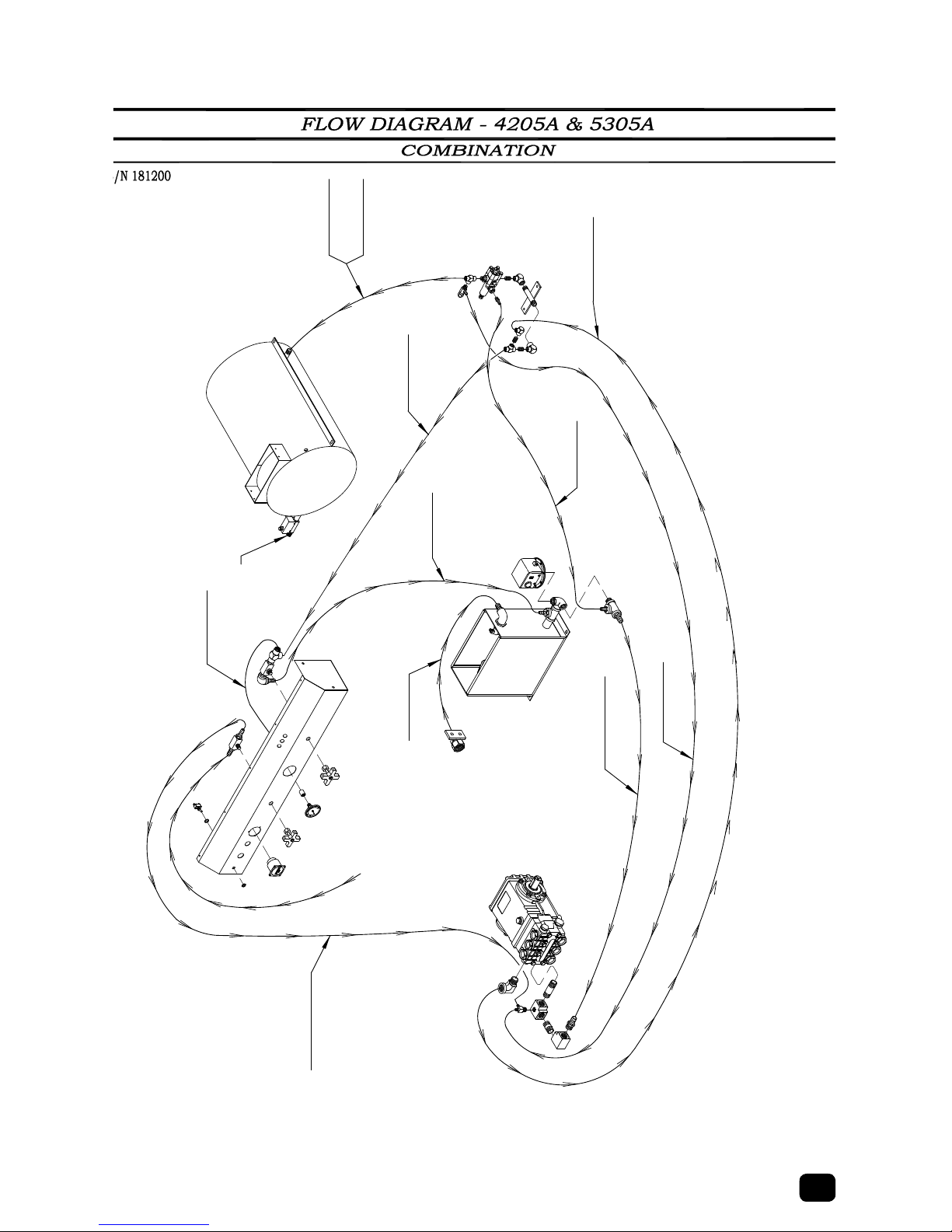

Flow Diagram - Combination������������������������������������������������������������������������������������������11

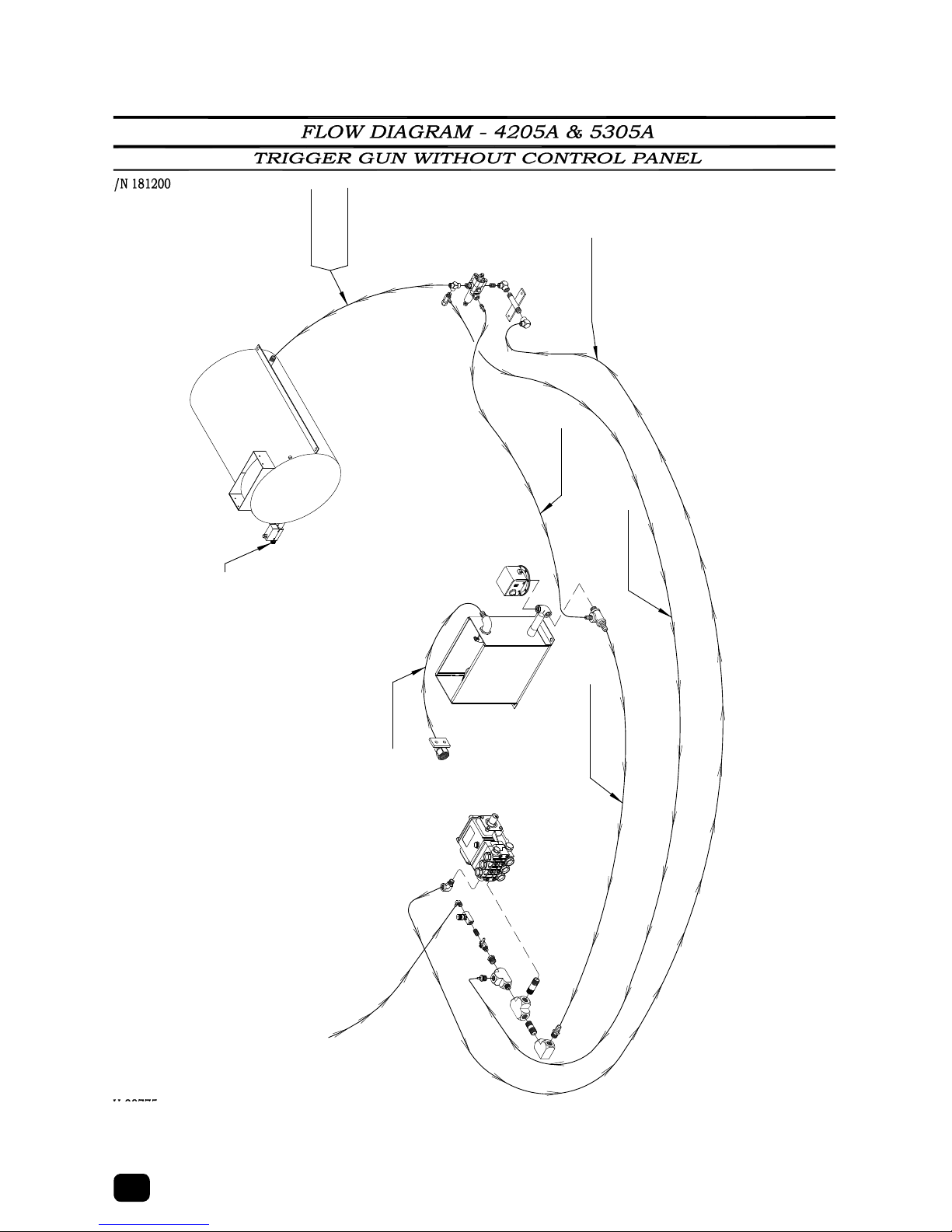

Flow Diagram - Trigger Gun �������������������������������������������������������������������������������������������12

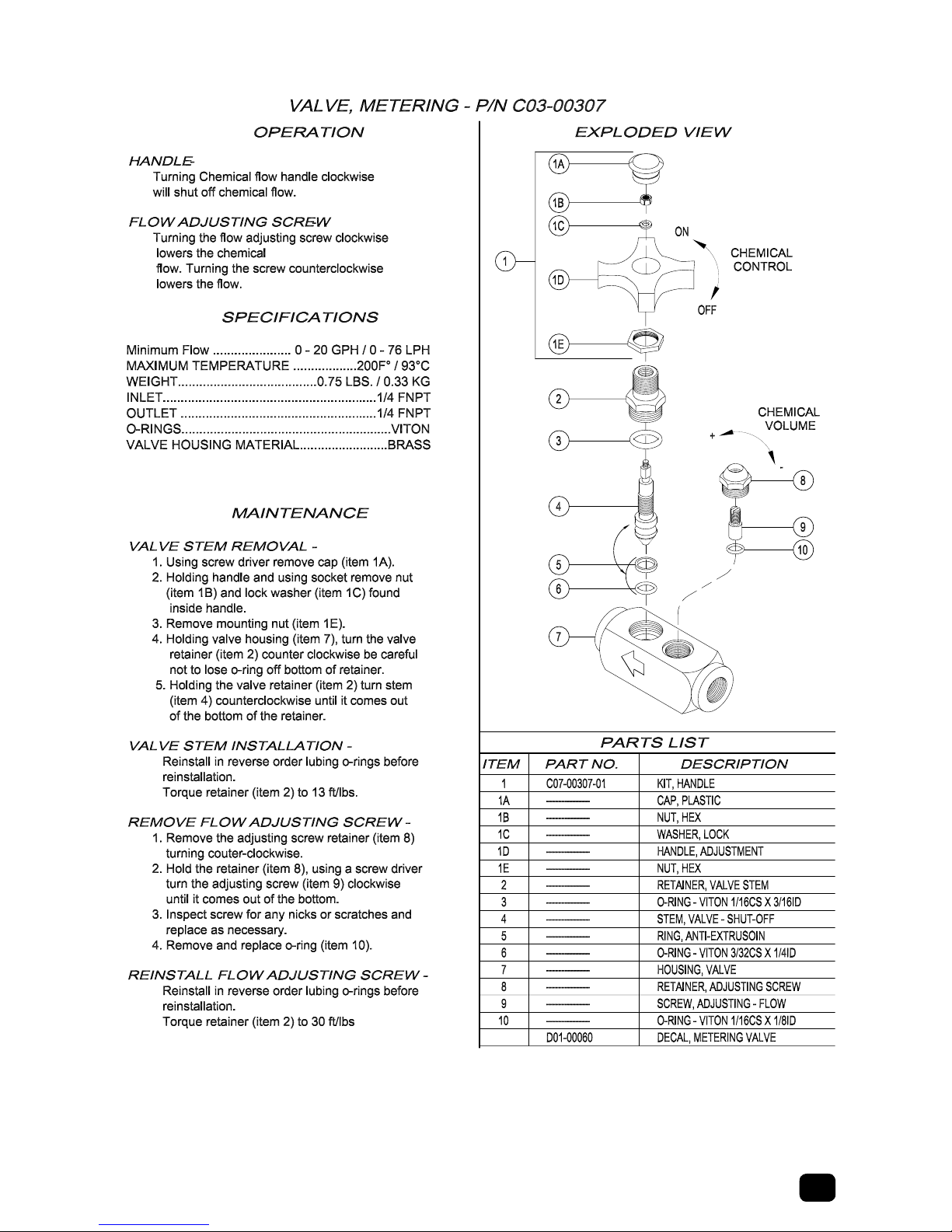

Valve, Metering�������������������������������������������������������������������������������������������������������������13
Electrical Schematic���������������������������������������������������������������������������������������������������������14

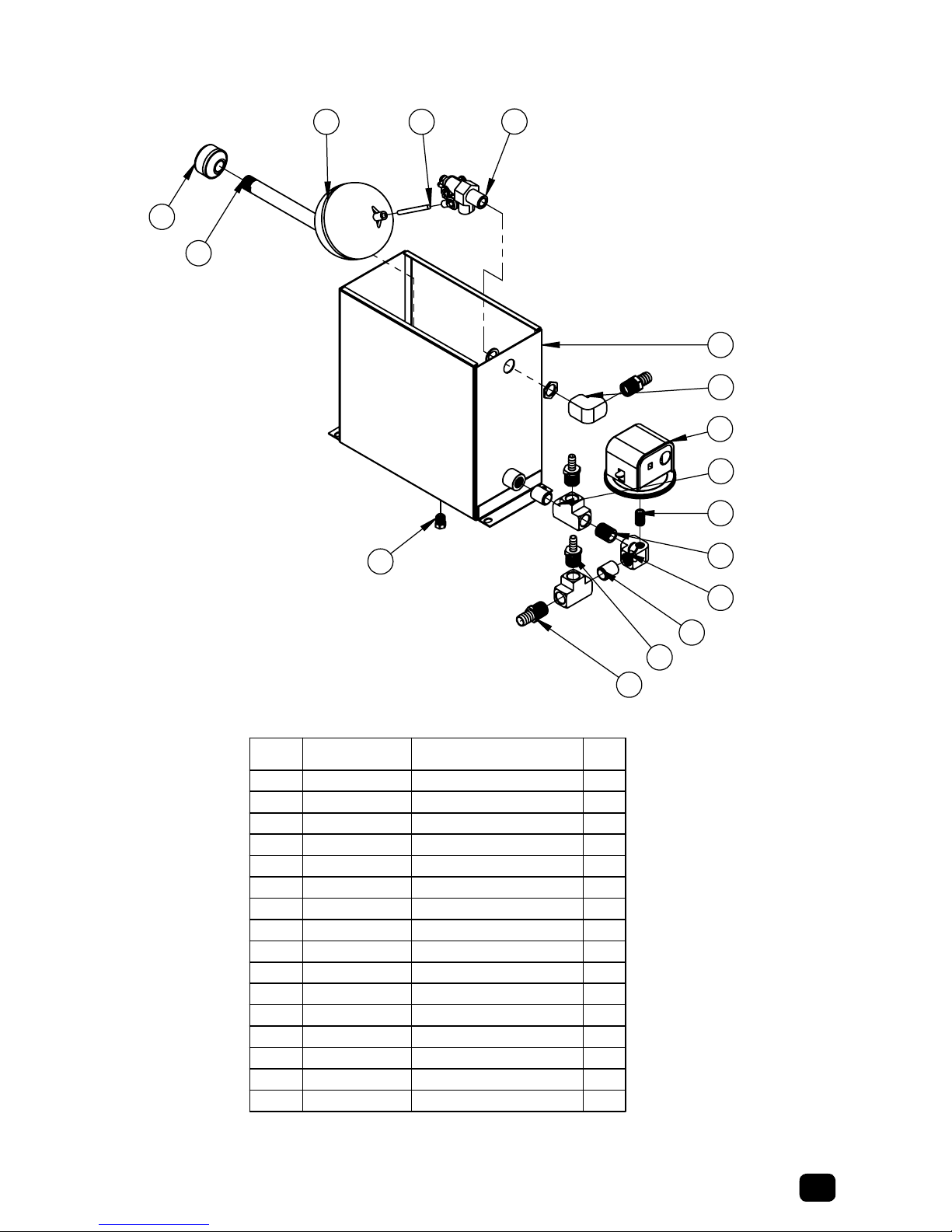

Float Tank Assembly ��������������������������������������������������������������������������������������������������������15
Float Valve��������������������������������������������������������������������������������������������������������������������16
Water Pump�����������������������������������������������������������������������������������������������������������������������17
Pump Maintenance�����������������������������������������������������������������������������������������������������������18
Plunger Service, Removal, Installation����������������������������������������������������������������������19
Packing Service �����������������������������������������������������������������������������������������������������������20
Head Installation - Torgue Sequence�������������������������������������������������������������������������21
Pump����������������������������������������������������������������������������������������������������������������������������������22
Specications ��������������������������������������������������������������������������������������������������������������22
Exploded View �������������������������������������������������������������������������������������������������������������23
Pump Kits���������������������������������������������������������������������������������������������������������������������24
Unloader Assembly ����������������������������������������������������������������������������������������������������������26
Specications ��������������������������������������������������������������������������������������������������������������27
Parts List ����������������������������������������������������������������������������������������������������������������������28
Maintenance - Exploded View ������������������������������������������������������������������������������������29
Trouble Shooting ���������������������������������������������������������������������������������������������������������30
Pre-Cleaner Assembly �����������������������������������������������������������������������������������������������������31
Oil Burner��������������������������������������������������������������������������������������������������������������������������32
Blower Fan Replacement, Transformer Test, �����������������������������������������������������������33
Bus Bar Alignment ������������������������������������������������������������������������������������������������������33
Burner Gun Removal & Replacement, Accessories,������������������������������������������������34
Elctrode Adjustment���������������������������������������������������������������������������������������������������34
Burner Maintenance���������������������������������������������������������������������������������������������������������35
Fuel Filter, Adjustment Air Band , Fuel Pressure �����������������������������������������������������35
Fuel Filter ��������������������������������������������������������������������������������������������������������������������������36
Specications, Trouble Shooting�������������������������������������������������������������������������������36
Maitennace Schedule ��������������������������������������������������������������������������������������������������37
Burner Exploded View�������������������������������������������������������������������������������������������������38
Coil Assembly�������������������������������������������������������������������������������������������������������������������40
Troubleshooting ���������������������������������������������������������������������������������������������������������������41
Pump�����������������������������������������������������������������������������������������������������������������������������41
Burner���������������������������������������������������������������������������������������������������������������������������43
Water Heater�����������������������������������������������������������������������������������������������������������������45
Warranty ����������������������������������������������������������������������������������������������������������������������������48

Month/Day/Year Operating Hours Maintenance Performed
Machine Record

1
Specications
Specications
PERFORMANCE
Discharge Volume 5.0 gal /m / 18.9 L/m
Pump Head Pressure 3000 psi / 207 bar
Temperature Rise
Standard 105˚F @ 5.0 gal/m / 41˚C @ 18.9
Combustion Smoke/Bacharach Scale #1 OR #2 SMOKE
Carbon Monoxide Allowed 0.01%
Draft/Stack Installation 0.2” – 0.04” WC READING
Heat Input 547,400 Btu/h / 137,944 kcal/h
GENERAL
Minimum Inlet Water Pressure 10 psi / 2.8 bar
Over 65 psi / 4.5 bar may require water inlet regulator
Stack Size 8” OD / 203 mm OD
Fuel Tank Capacity 12 gal / 45 L
Spray Tips Yellow (#5.5 - 15˚) p/n JA0-15055-2
Impact Nozzle #42 Orice p/n J05-00342
Trigger Gun & Wand p/n J06-00158-B
Hose Assembly p/n 2102-00710
Coil
Standard 14” OD x 1/2” ID x 158’ Schedule 80
Coil Back Pressure (New) 5 psi / 0.34 bar
Coil Back Pressure Requiring Descaling 50 psi / 3.40 bar
Belts
Pump p/n R02-00748
Engine p/n R02-00238
ELECTRICAL
Machine Voltage 12vDC / 115v 60Hz 1Ph Controls

2Specications
PUMP ENGINE
Engine F05-00529
Engine Horsepower 18 hp / 13 kw
Engine Fuel Gasoline
Engine Make Kohler
Mufer p/n F05-00491-04
Oil Alert yes
Amp 25
BURNER
Burner Part Number V00-17379-2
Burner Type Pressure Atomizing
Fuel Type Kerosene, #1 or #2 Diesel
Fuel Pressure 125 PSI / 9 BAR
Fuel Pump (Suntec) P/N V00-14283
Motor Voltage 115v 1PH 60hz
Motor Speed 3250 RPM
Horsepower 1/4 HP
Fan Size 6”
Burner Nozzle
Burner Nozzle 3.50 Gallon per Hour 80 Degree B
p/n V3.50 80DB
Fuel Pressure 125 Psi

3
Final Assembly
Final Assembly
10-26-052 Z08-03402I
MODEL 5305A
INFORMATIVE
FUEL TANK
HOUR
METER
BURNER
SWITCH
COMBI METERING
VALVE
PRESSURE
GAUGE
CHEMICAL
METERING
WATER
INLET
DISCHARGE
HOSE

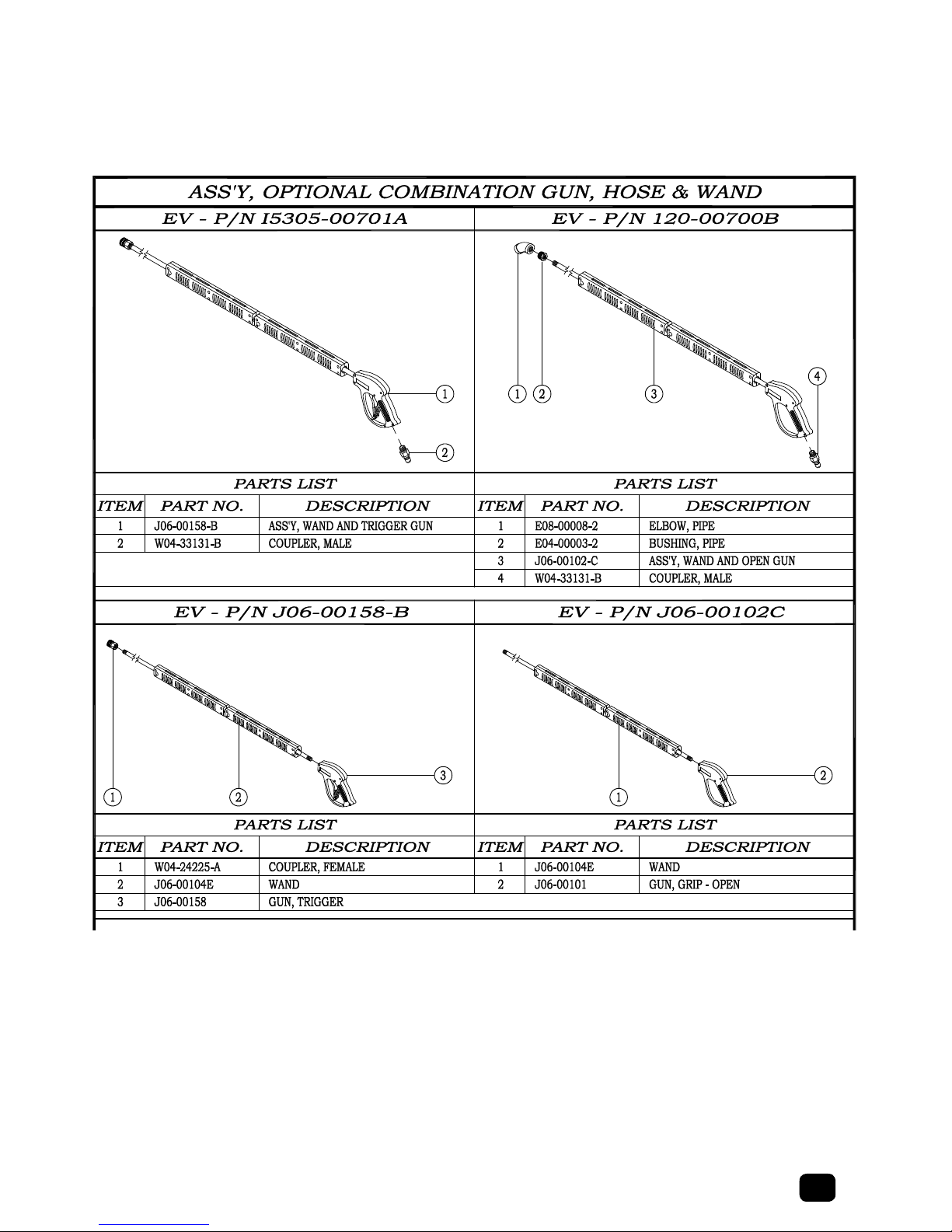

4Trigger Gun & Wand
6/2/2009
p/n: J06-00158-B
ASSEMBLY, GUN & WAND - 42"
ITEM
NO. PART NUMBER PART DESCRIPTION QTY.
1 J06-00104E ASSEMBLY, WAND - 42" 1
2 J06-00158 GUN, TRIGGER 1
3 W04-24225-A COUPLER, 1/4F X 1/4FNPT 1
2
1
3
Trigger Gun & Wand Assembly
3401-00709A PART LIST
ITEM PART NUMBER PART DESCRIPTION
1W04-31231-B Coupler, 3/8F X 1/2MNPT
2 K02-031100E5Assembly, Hose – 3/8X 100’
4120-00902P PART LIST
ITEM PART NUMBER PART DESCRIPTION
1 C04-00131 Screen, Chemical
2Z01-08413-2 Hose, Poly Braid – 84”
2
1
ASSEMBLY, CHEMICAL HOSE
p/n 4120-00902P
ITEM
NO.
PART
NUMBER PART DESCRIPTION QTY.
1 Z01-08413-2 HOSE, POLYBRAID -
1/4" X 84" 1
2 C04-00131 STRAINER, W/CHECK 1

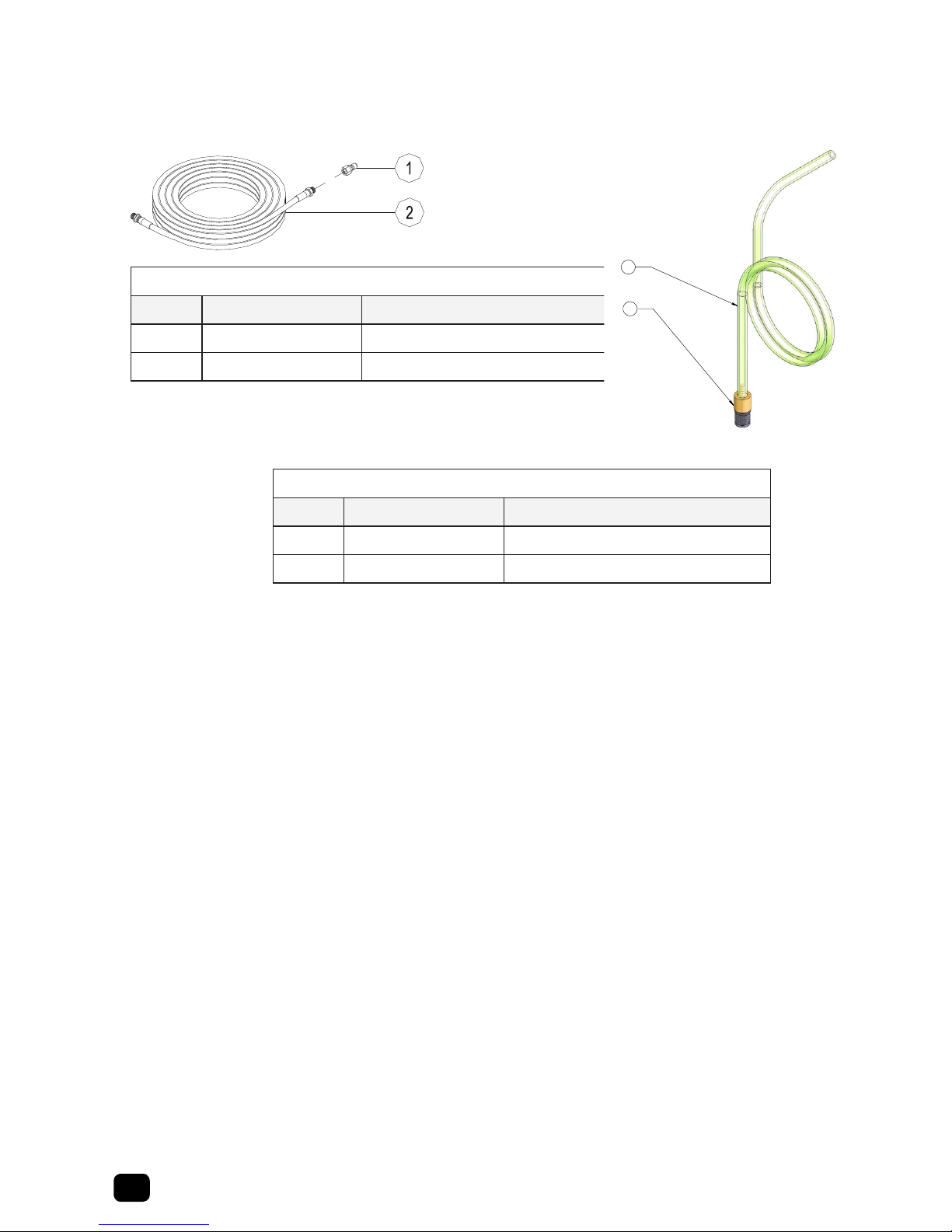

Hose Assembly

5
Trigger Gun & Wand
11
Gun & Wand Assembly

6Trigger Gun & Wand
1. Remove screws from handles and remove handle
housings.
2. With 18mm socket remove retainer being careful
to catch the spring and ball as they fall out of the
housing.
3. Remove and replace parts with those found in the
kit.
4. Assembly in reverse order.
PART LISTS
ITEM PART NUMBER PART DESCRIPTION QTY.
1C07-01300-08 O-RING - 1/16CS X 5/16ID 1
2C07-01425 FILTER, WATER 1
3J06-00121-07 O-RING - 3/32 CS X 1/8 ID 1
4J06-00121-15 BALL, SS 5/16 1
5J06-00132-19 SCREW, SELF TAP - 3.5MM X 18MM 7
6J06-00158-01 FITTING, DISCHARGE - 1/4 FNPT 1
7J06-00158-02 PIN, TRIGGER - 5MM X 27.5MM 1
8J06-00158-03 CAM 1
9J06-00158-04 TRIGGER 1
10 J06-00158-05 LATCH, SAFETY 1
11 J06-00158-06 FITTING, INLET - 3/8 FNPT 1
12 J06-00158-08A SEAT, VALVE 1
13 J06-00158-09 WASHER, FLAT 1
14 J06-00158-10 WASHER, FLAT - BRASS 1
15 J06-00158-11 HOUSING, VALVE 1
16 J06-00158-12A RETAINER, VALVE 1
17 J06-00158-13 SPRING, COMPRESSION 1
18 J06-00158-14 PIN, VALVE - 4MM X 44MM 1
19 J06-99158A HOUSING, HANDLE 1
REPAIR INSTRUCTIONS
SPECIFICATIONS 23467
1
BEVEL SIDE
TOWARDS BALL DISHED SIDE
TOWARDS BALL
KIT, REPAIR PART - NUMBER J06-99158C
5
BREAKDOWN, GUN - TRIGGER
EXPLODED VIEW - P/N J06-00158
16
17
2
4
1
12 18 13 3
14
15
6
19 5
9
10
7
8
19
MAXIMUM VOLUME..............10.0 GPM / 37.9 LPM
MAXIMUM PERSSURE.........5000 PSI / 344.7 BAR
RATED TEMPERATURE....................300 F / 150 C
WEIGHT........................................1.8 LBS. / 0.8 KG
INLET .........................................3/8" NPT FEMALE
OUTLET......................................1/4" NPT FEMALE
YG3500
WARNING:
DO NOT USE ACID CONCENTRATES
THROUGH THE GUN
WARNING:
Never secure trigger gun in an open
postion (trigger pulled back) by
means other than the operator's hand.
Bodily harm may occur if the operator
loses control of the trigger gun.
CAUTION:
Always engage trigger safety latch
when not in use.
Trigger Gun

7
General Assembly
General Assembly
38"
19 17 6 29 3 28 26
37
27
24
38
43
22
23
5
33
32
31
15
4
21
16
8
30
18
1
42
13
12
39
25
14
2
40 7/16"
48"

8General Assembly
ASSEMBLY, GENERAL
8/28/2015
ITEM NO.
PART NUMBER
PART DESCRIPTION
QTY.
1
4205A-00126
ASSEMBLY, FUEL TANK
1
2
4205A-00322
WELDMENT, COVER-CONTROL
1
3
5305A-00124
ASSEMBLY, FLOAT TANK
1
4
5305A-00302
ASSEMBLY, CONTROL PANEL
1
5
5305A-00501D
ASSEMBLY, PUMP
1
6
5305A-00515
ASSEMBLY, UNLOADER - TRIGGER, COMBI
1
7
5305A-00525
ASSEMBLY, COIL OUTLET
1
8
5305A-00657
ASSEMBLY, PRE-CLEANER
1
9
C05-00270-1
NUT, GARDEN HOSE
1
10
C05-00270-2
ADAPTER, SWIVEL
1
11
C05-00271
WASHER, GARDEN HOSE
1
12
E04-00006-58
BUSHING, PIPE - 5000PSI
1
13
E10-00005-5
TEE, PIPE - HI PRESSURE
1
14
F04-00312
CONN, COND 3/8 FLEX X 3/8 X 90 D
1
15
F05-00112
GENERATOR
1
16
H03-31311
BOLT,J-5/16-18UNC x 3 1/2
2
17
H04-19011
SCREW, SELF TAP
5
18
H04-31301
SCREW, CAP - 5/16 X 3/4
8
19
H04-31306
SCREW, CAP - 5/16 X 3/4
4
20
H06-25003
NUT, HEX
4
21
H06-31300
NUT, LOCK - 5/16"
6
22
H06-37500
NUT,LOCK-3/8-16UNC HEX
4
23
K02-03234A1
ASSEMBLY, HOSE - 3/8 x 34""
2
24
K02-03248A1
ASSEMBLY, HOSE - 3/8 x 48"
1
25
K23
HOSE, LOW PERMEATION, BLACK
2
26
K33-01800
HOSE, WATER - 3/8 X 18"
3
27
K60-01200
HOSE, WATER - 5/8 X 12"
1
28
K60-01400
HOSE, WATER - 5/8 X 14"
1
29
K60-01800
HOSE, WATER - 5/8 X 18"
1
30
R03-00641
PULLEY, V-AK41H
1
31
R03-00646-1
PULLEY,V-AK46H
1
32
R03-00747
PULLEY,DBL V-2BK47H
1
33
R03-75100
PULLEY, DBL V
1
34
R04-00001
BUSHING, PULLEY
1
35
R04-00002
BUSHING, PULLEY
1
36
R04-00006
BUSHING, PULLEY
2
37
W02-00031
CLAMP, HOSE
6
38
W02-00032
CLAMP, HOSE
8
39
W02-00033-P
CLAMP, HOSE
4
40
W02-10019-8
BARB, HOSE
2
41
W02-10025-8
BARB, HOSE
1
42
Y01-00123
ACCUMULATOR
1
43
Z01-04213-2
HOSE, POLYBRAID
3

9

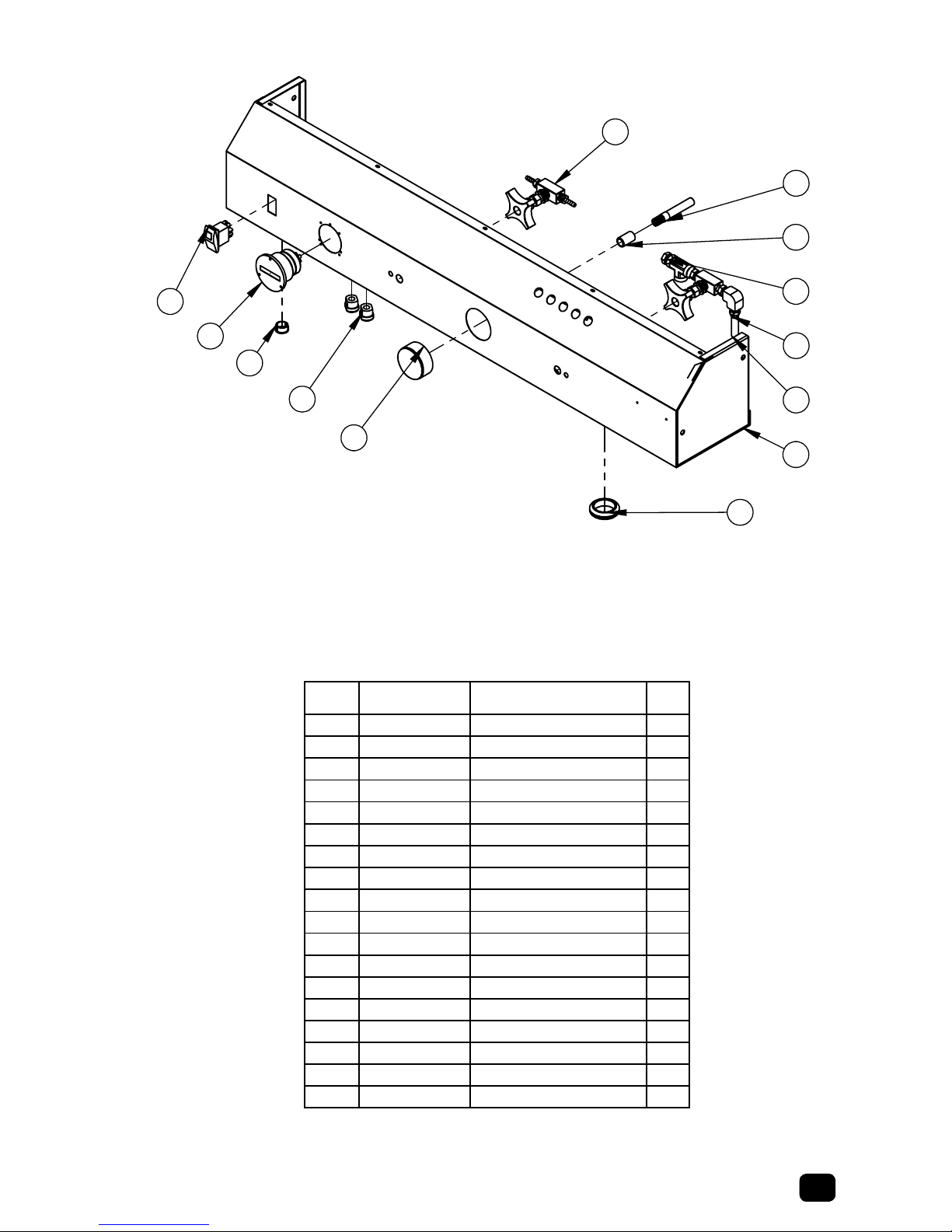

Control panel
Assembly, Control Panel
2
15
4
3
16
18
1
7
17
6
5
14
13
ASSEMBLY, CONTROL PANEL
2/28/2008
ITEM
NO.
PART NUMBER
PART DESCRIPTION
QTY.
1
4205A-00301
WELDMENT,PANEL CONTROL
1
2
4205A-00351
ASSEMBLY, METERING
1
3
5305A-00350
ASSEMLBY, METERING
PRESSURE
1
4
E06-00003
COUPLING,FULL
1
5
F04-00411
BUSHING, STRAIN RELIEF
2
6
F04-00420
BUSHING, INSULATION
1
7
F04-00450
GROMMET
1
8
F04-00610
TERM, FORK
3
9
F04-00611
TERMINAL, QUICK
DISCONNECT
2
10
F04-00612
TERMINAL,RING-16-14 WIRE
1
11
F04-00615
TERM, SPLICE
4
12
F04-00616
TERM, INSULATOR
4
13
F04-00700
SWITCH, ROCKER - 115VAC
1
14
F07-00020
METER, HOUR
1
15
K02-02224A2
ASSEMBLY, HOSE
1
16
W02-00033-P
CLAMP, HOSE
1
17
Y02-00015
GAUGE, PRESSURE
1
18
Z01-00613-2
HOSE, POLYBRAID
1

10 Control Panel
31
Coil Outlet, Metering Valve Assembly

11
Control panel
21
DISCHARGE
HOSE
K02-02224A2
1/4" x 24 1/2
CHEMICAL
SOURCE
CHEMICAL INPUT
Z01-03613-2
K60-01700
WATER
INLET
K02-03248-1
3/8" x 48
INLET
COIL
K33-04800
3/8" x 48
(5305A)
K02-03234A1
(4205A)
3/8" x 34
Y01-00033
K60-01200
5/8" x 12
Z01-03613-2
1/4" x 36
K33-01800
3/8" x 18 K02-03234A1
3/8" x 34
Flow Diagram - Combination

12 Control Panel
66
DISCHARGE
HOSE
COIL
INLET
(4205A)
YO1-00033
Z01-03613-2
1/4" x 36
CHEMICAL
INPUT
K60-01700
5/8" x 17
INLET
WATER
5/8" x 12 1/2
K60-01200
K33-01500
3/8" x 15
(5305A)
K02-03234A1
K02-03234A1
3/8" x 34
Flow Diagram - Trigger Gun

13
Meteing valve
Valve, Metering

14 Electrical Schematic
Electrical Schematic
33
VACUUM
TOGGLE
SWITCH
TEMP
CONTROL
SWITCH
METER
HOUR
GENERATOR
115 VAC
TRANSFORMER
115 VAC
MOTOR
BURNER
115 VAC
SOLENOID
FUEL
115 VAC
IGNITION
GENERATOR
HOUR METER
TEMPERATURE CONTROL
FUEL SOLENOID
FLOW SWITCH
TOGGLE SWITCH
BURNER AND CONTROLS
TOGGLE
SWITCH
FLOW
SWITCH
GENERATOR
115 VAC
115 VAC
SOLENOID
FUEL
115 VAC
TRANSFORMER
IGNITION
115 VAC
MOTOR
BURNER
FUEL SOLENOID
TOGGLE SWITCH
BURNER AND CONTROLS
GENERATOR
FLOW SWITCH

15
Float Tank Assembly
Float Tank Assembly
5 3 4
1
7
14
10
11
2
8
16
12
15
9
13
6
ASSEMBLY, FLOAT TANK
2/28/2008
ITEM
NO.
PART NUMBER
PART DESCRIPTION
QTY.
1
5305A-04120
WELDMENT, TANK - FLOAT
1
2
6181-00549
RESTRICTOR - 27/64
1
3
AR14-00300
ROD,THREAD 1/4-20UNC X 3
1
4
C03-00620-Q
VALVE, FLOAT
1
5
C03-00622-B
BALL,FLOAT-PLASTIC
1
6
C04-00120
FILTER, SOAP SCREEN
1
7
E08-00016-4
ELBOW, 1/2FNPT
1
8
E08-00016-4T
ELBOW, 1/2" FNPT
1
9
E09-00002-P
PLUG, PIPE - NYLON
1
10
E10-00005-4
TEE, PIPE
2
11
E13-00010-2
NIPPLE, PIPE - 1/4"
1
12
E15-00010-48
NIPPLE, CLOSE - 1/2"NPT
2
13
E15-00080-P
NIPPLE, PIPE - 1/2MNPT X 8"
1
14
F04-00761B
SWITCH, VACUUM
1
15
W02-10025-8
BARB, HOSE
2
16
W02-10030-8
BARB, HOSE
2

16 Float Tank Assembly
21 6
3
5
1
7
Only Replaceable Part
Is The plunger With Seals
Float Ball and Stem Found
In The Assembly Where
Float Valve Used.
VALVE, FLOAT
p/n C03-00620-Q
ITEM
NO. PART NUMBER PART DESCRIPTION QTY.
1 -------------- HOUING-VALVE 1
2 -------------- ARM,PLUNGER 1
3 -------------- NUT,WING 1
4 -------------- ARM,BALL 1
5 C03-99620-Q PLUNGER 1
6 -------------- LINK,PLUNGER 1
7 --------------- ARM,PLUNGER 1
8 ---------------- WASHER, FIBER 1
9 ----------------- NUT, HEX 1
Float Valve
This manual suits for next models
1
Table of contents
Other ALKOTA Pressure Washer manuals
