Allen + Roth 1605VA-48-279-926 User manual

1
ATTACH YOUR RECEIPT HERE
Serial Number__________________ Purchase Date__________________
ALLEN + ROTH and logo design are trademarks or registered
trademarks of LF, LLC. All rights reserved.
welcoming • sophisticated • inspiring
SM20494
ITEM #2694499
Español p. 11
48-IN VANITY
WITH TOP
MODEL #1605VA-48-279-926
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday.
You could also contact us at [email protected] or visit www.lowespartsplus.com.

2
TABLE OF CONTENTS
Package Contents...........................................................................................................................3
Hardware Contents..........................................................................................................................3
Safety Instructions...........................................................................................................................3
Preparation......................................................................................................................................4
Assembly or Installation Instructions...............................................................................................4
Care and Maintenance....................................................................................................................9
Warranty..........................................................................................................................................9
Replacement Parts List..................................................................................................................10

3

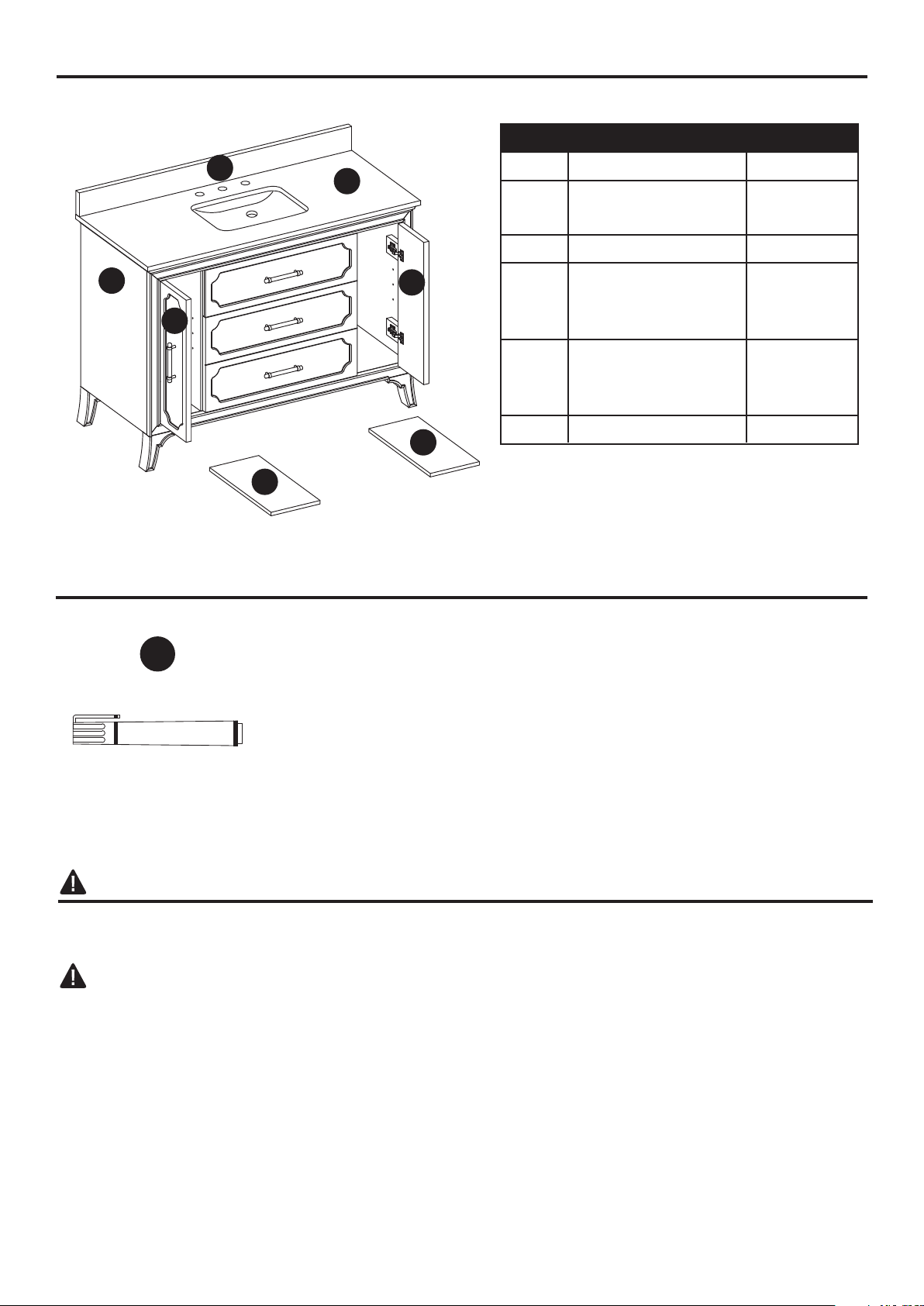

HARDWARE CONTENTS (NOT SHOWN ACTUAL SIZE)
PACKAGE CONTENTS
SAFETY INSTRUCTIONS
Please read and understand this entire manual before attempting to assemble, operate or install the
product.
WARNING
• There are several assembly steps, including unpacking, that require two adults.
CAUTION
• DO NOT try to pry off top from vanity, as damage to top or vanity may occur.
• Follow these instructions closely, take your time, and use care while assembling this vanity.
KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.
PART DESCRIPTION QUANTITY
A Vanity 1
BTop (preassembled
to vanity (A)) 1
C Backsplash 1
G
Left Door
(preassembled
to Vanity (A))
1
H
Right Door
(preassembled
to Vanity (A))
1
I Shelf 2
A
G
H
I
I
B
C
AA
Touch Up Pen
Qty. 1

4
INSTALLATION INSTRUCTIONS
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not
attempt to assemble the product.
Estimated Installation Time: 35 minutes (24 hours for silicone caulk to dry).
Tools Required for Installation (not included): Phillips screwdriver, utility knife or scissors,
silicone caulk, power drill with drill bit
Helpful Tools (not included): Measuring tape, level

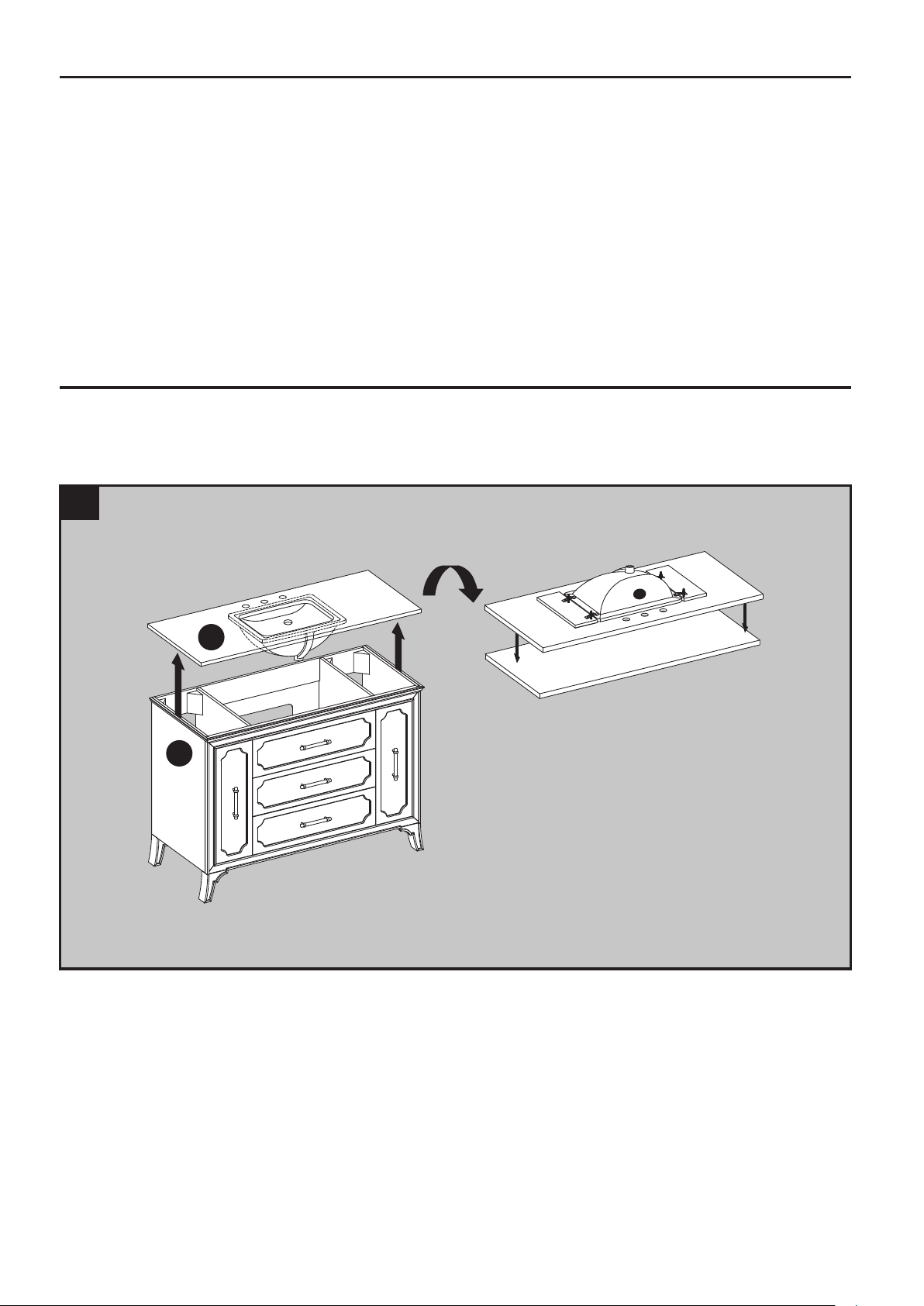

1. Please remove the top (B) from the vanity (A). Place the top (B) and backsplash (C) face
down onto a scratch-free surface such as a foam sheet that came in the packaging.
1
A
B
BACK
2
3
3
1
1

5

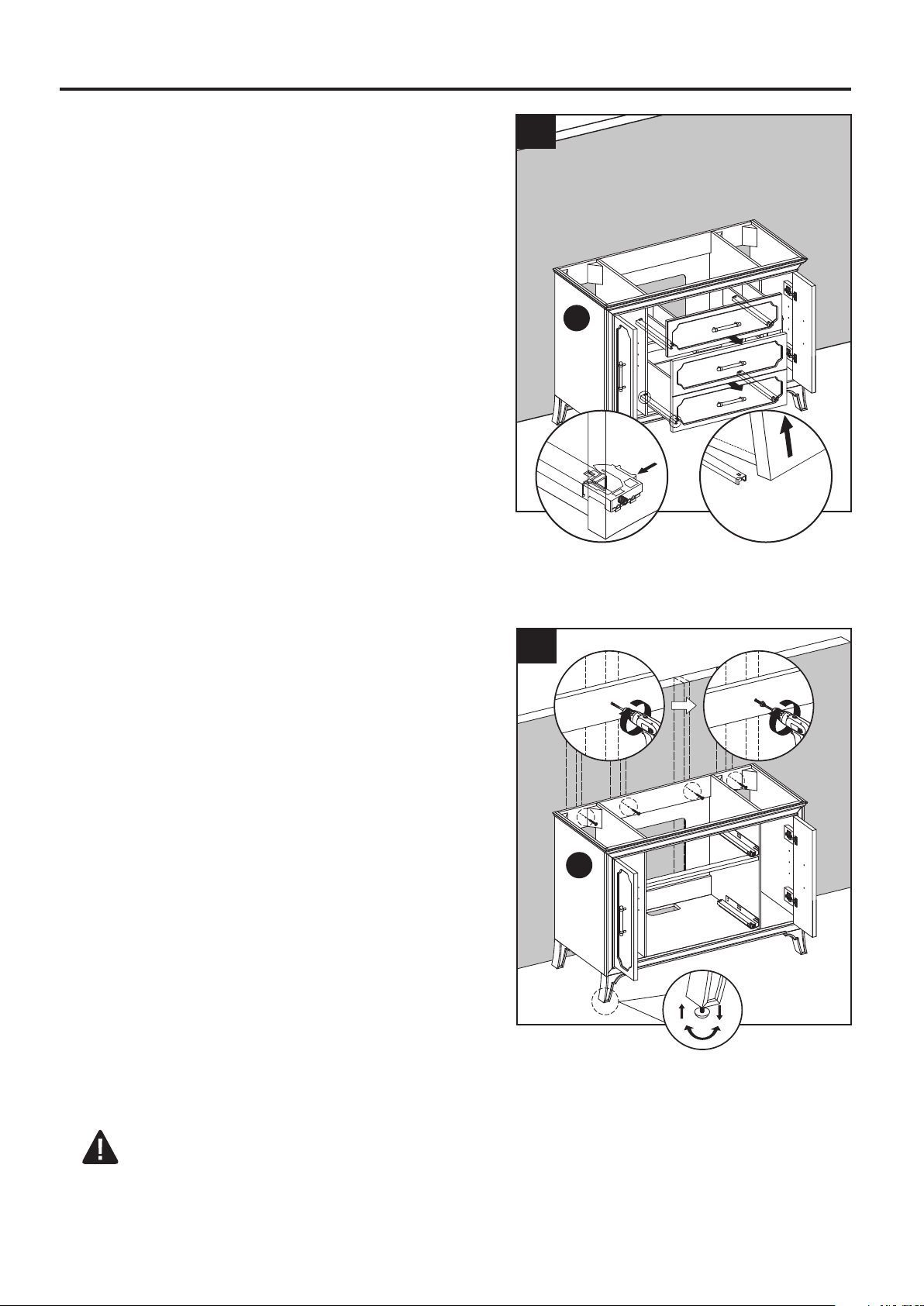

2. To remove drawers preassembled in vanity (A),
fully extend drawers. Locate plastic levers on
metal glide tracks at left and right sides of
drawer box.
To disengage drawer box from glides, push on
plastic levers. Then, gently lift drawer up to
remove it from vanity (A).
INSTALLATION INSTRUCTIONS
WARNING
Vanity (A) MUST be secured to wall.
Note: Clean area where the vanity (A) will be
permanently located prior to beginning installation,
ensuring the vanity (A) will not interfere with any
water supply and drain lines once mounted.
3. With two people, carefully place vanity (A)
against the wall in its final location.
While holding the vanity base firmly against the
wall, use the pre-assembled levelers on the
bottom of each leg of the vanity (A) to level the
item. Twisting the levelers counterclockwise
will raise the height of the vanity (A), and
twisting them clockwise will lower the vanity.
Once the vanity is in place, against the wall,
and level from front to back and side to side,
drill a hole through the vanity mounting area
and into the wall studs (as illustrated in
diagram 3). Using appropriate mounting
hardware (not included), secure the vanity (A)
to a wall stud. If possible, secure the vanity
(A) to two wall studs for increased stability.
2
A
12
3
12
A

6
INSTALLATION INSTRUCTIONS
5. Apply silicone caulk (not included) to unpolished
side and bottom of backsplash (C). Position
backsplash (C) on top (B) and against wall.
Clean any excess caulk before allowing
to dry.
Note: A
t this stage it may be easier to install
the faucet and drain kit (not included) to top (B)
per the manufacturer’s instructions, before
moving on to Step 4.
4.
Apply stain free silicone caulk (not included) to
the top edge of vanity (A). With the help of
another adult, gently lower top (B) onto the
vanity (A). Wipe away any excess caulk with a
soft cloth, and wait approximately 24 hours for
it to dry.
4
2
2
B
A
1
5
22
B
C
1

7

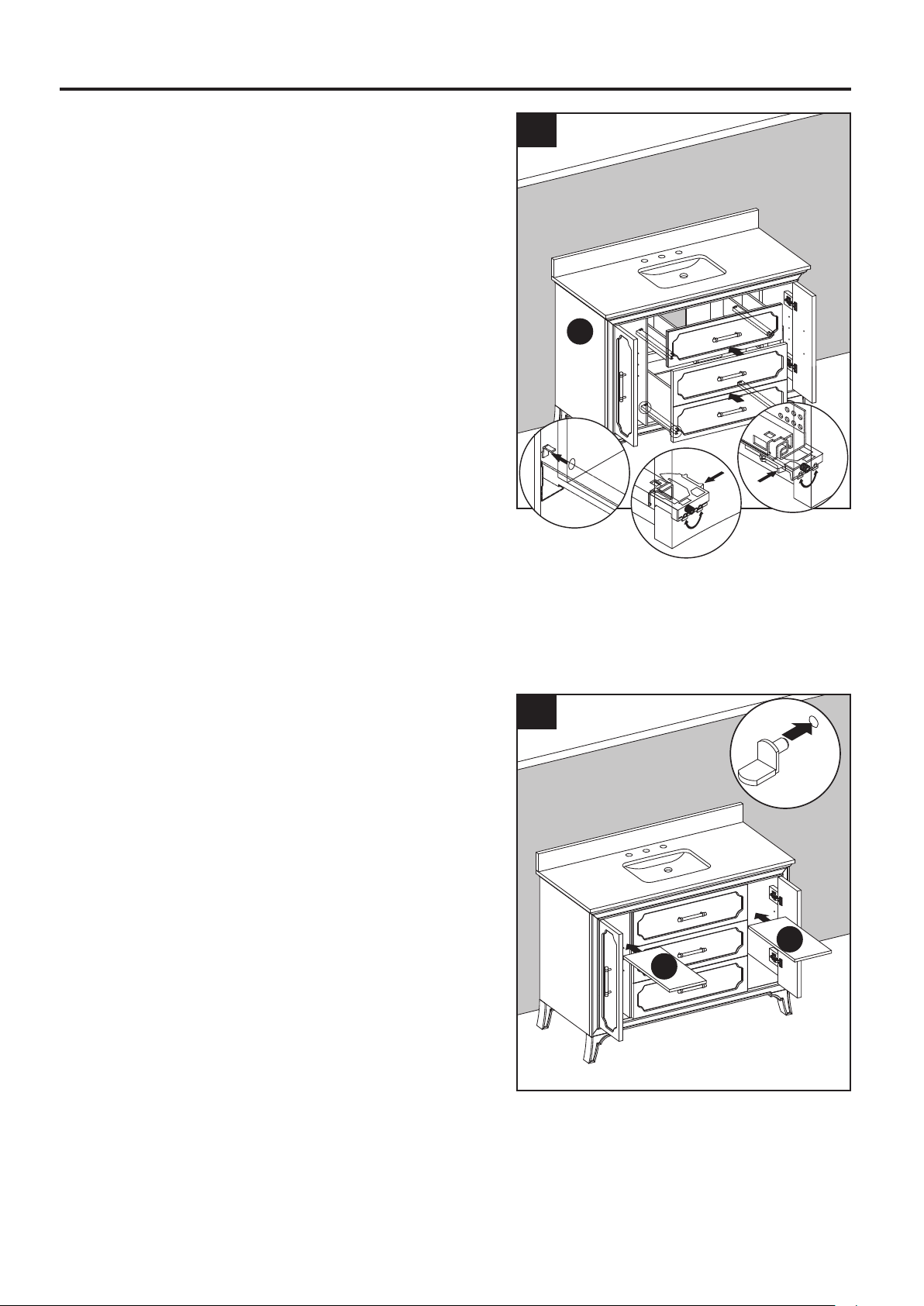

6. To reinstall drawers into vanity (A), fully extend
metal glide tracks. Gently lower and slide
drawer box into rear glide catch. Next lower
drawer box down to completely rest on
extended glides. Then, push plastic levers to
lock the drawer box in place.
Repeat for remaining drawers.
Note: To adjust the drawer box height, spin
the adjustment wheel to the left to raise the
drawer box or spin the adjustment wheel to
the right to lower the drawer box. You can
adjust the left and right-side glide heights
independently in order to find the drawers best
alignment position.
CAUTION
DO NOT force drawer or damage to glide may
occur. If drawer does not slide in with ease,
remove and try again from the start.
INSTALLATION INSTRUCTIONS
6
A
3
2
1
7. From the front of the assembly, insert shelf
pins at desired height, ensuring they are
level. Place shelf (I) on top of shelf pins.
Repeat for the remaining shelf (I).
7
22
I
I
1

8
INSTALLATION INSTRUCTIONS
8.

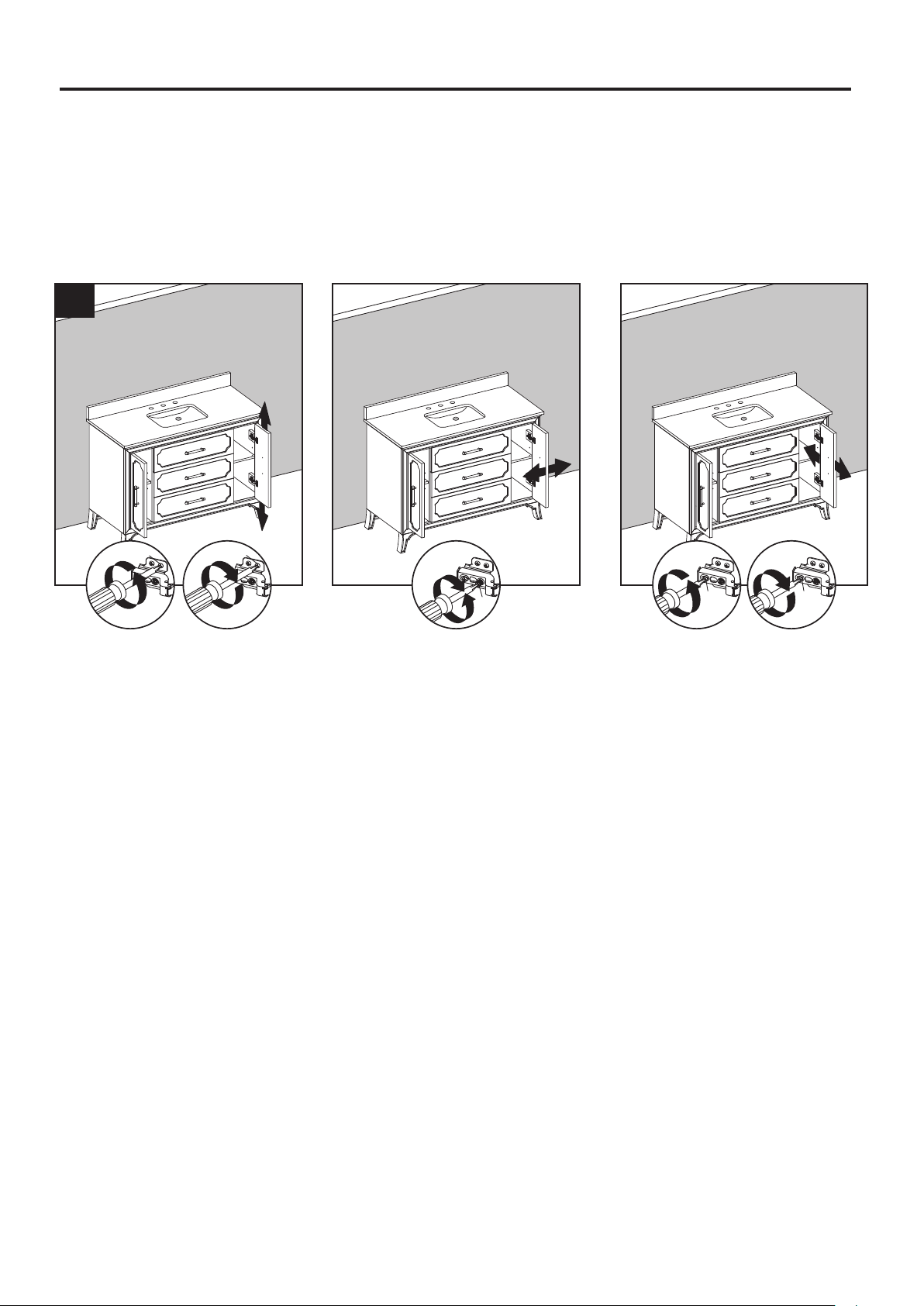

If you need to adjust the doors, do so in the following manner.
To adjust door up or down, loosen screws (a) on both hinges, adjust door, and retighten screws.
To adjust door left or right, turn screws (b) on both hinges, in and out.
To adjust door in or out, loosen screws (c) on both hinges, adjust door, and retighten screws.
Assembly is now complete. Install desired faucet and drain assemblies (neither included) per
the manufacturers’ instructions to complete the installation.
2
2
2
2
22
b
1
1
c
1
c
3
a
1
a
3
8

9
CARE AND MAINTENANCE
WARRANTY
IMPORTANT
• Dust the vanity regularly with a soft, non-lint producing cloth or household dusting product.
• You can clean the vanity with a gentle, non-abrasive household cleaner.
• Make sure to dry the wood immediately with a soft cloth or towel.
• The stone top can be cleaned using standard marble cleaning agents available at your local
supplier.
• Tips for using touch-up pen (AA): For scratches, stroke in direction of scratch. Rub off excess
colorant promptly with a soft cloth.
• Shade variations and patterns are an inherent characteristic of stone (e.g. granite, marble,
engineered stone). Stone tops will vary from product to product. Use caution placing items
such as soap or any fragranced material on the stone surface. Use a soap dish, coaster or
similar item to protect the surface if placing any soap or fragranced products on the stone.
• If soap or fragranced products come in contact with the stone top, rinse the surface with water
and dry using a soft non-abrasive cloth.
• WARNING: Must use cleaning agents safe for stone. Check your cleaning agents use
restrictions before using on any stone. Damage to the stone may result. Vanity manufacturer not
responsible for damage caused by improper cleaning agents or soaps used. Warranty will not
cover damage caused by the use of improper soaps or cleaning agents.
• DO NOT use products to clean the stone top that contain acetone, lemon, vinegar or other
acids as these may cause damage to the stone surface.
• Periodically reseal the stone top using an appropriate stone sealer available from your local
home store. Follow the manufacturer’s directions on how to apply.
The manufacturer warrants this item against defects in materials and workmanship for a period of
one (1) year from the date of original retail purchase. This warranty applies only to the original
purchaser. This warranty does not apply to any damage on the product by accident, misuse, or
modified, improper installation or by affixing accessories not produced by the manufacturer. The
manufacturer will not be held liable for damages caused from cleaners or soaps that etch or stain
the stone top. The manufacturer is not accountable whatsoever for product installation during the
warranty period. There is no further expressed warranty. The manufacturer shall not be legally
responsible for incidental, consequential or special damages arising at or in connection with
product use or performance except as may otherwise be accorded by law. The manufacturer
disclaims any and all implied warranties.

10

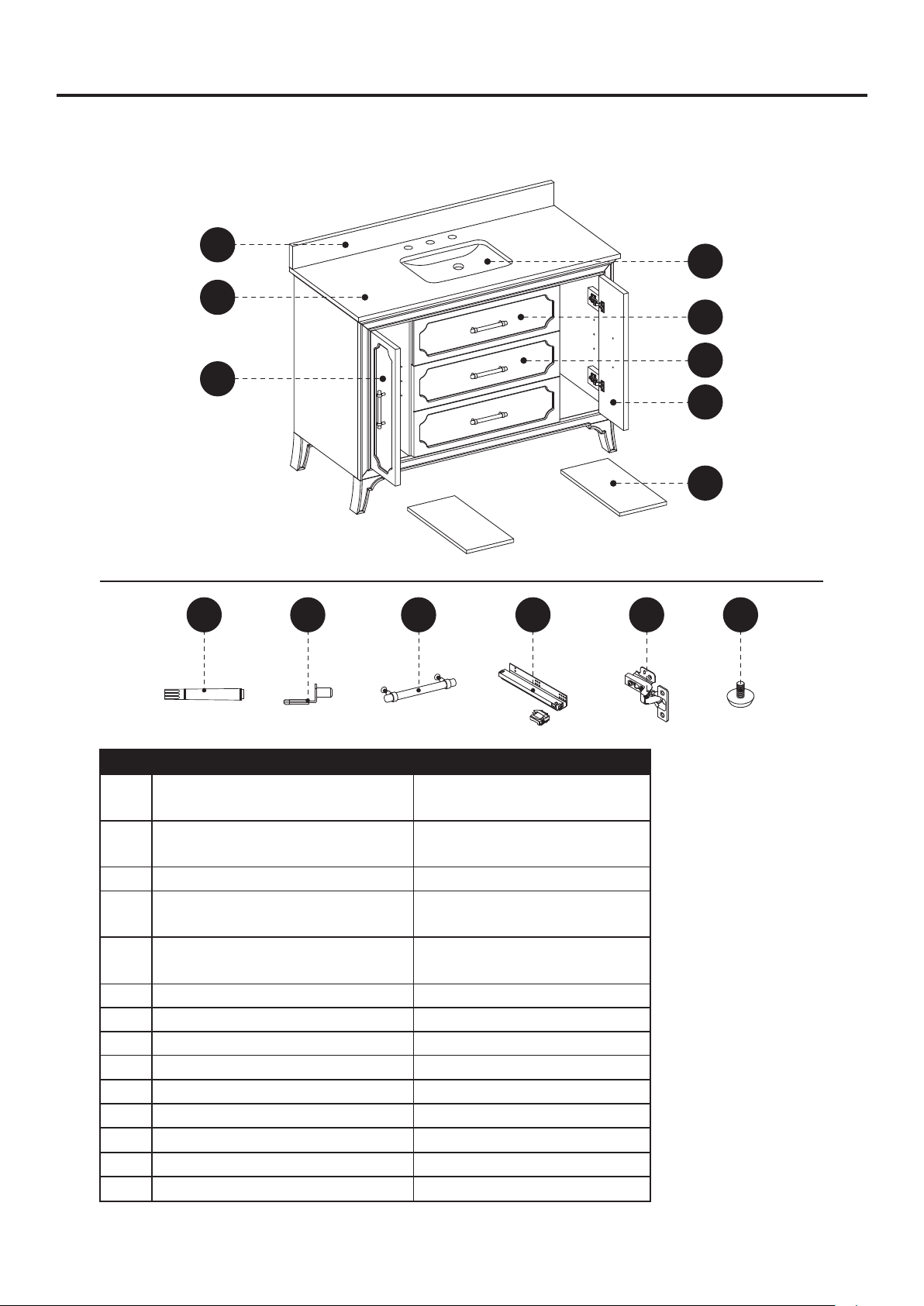

REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m.,
EST, Monday - Sunday. You could also contact us at [email protected] or visit
www.lowespartsplus.com.
BBAA CC DD EE FF
B
G
CD
E
F
H
I
ALLEN + ROTH and logo design are trademarks or registered
trademarks of LF, LLC. All rights reserved.
Printed in Vietnam
AA Touch-up pen M-1108
1605VA-279-CB HANDLE
PUDTC-14X3-HANDLE
T-1007
CC Pull (with screw)
B1044
BB Shelf Pin
DD Drawer glide set
FF Leveler
C-90-108-5EE Hinge
PART DESCRIPTION PART#
B
Upper Drawer Front
1605VA-48-279-926 TOP
C 1605VA-48-279-926 BS
E1605VA-48-279-
TOP DRAWER FRONT
F Lower Drawer Front 1605VA-48-279-
BOTTOM DRAWER FRONT
GLeft Door 1605VA-48-279 LEFT DOOR
1605VA-48-279 RIGHT DOOR
HRight Door
I Shelf 1605VA-48-279-SHELF
926 Engineered
Calacatta Top
926 Engineered
Calacatta Backsplash
D PU17-18X14-SQUARE
Sink

11
ADJUNTE SU RECIBO AQUÍ
Número de serie__________________ Fecha de compra__________________
ALLEN + ROTH y el diseño del logo son marcas comerciales
o marcas registradas de LF, LLC. Todos los derechos reservados.
welcoming • sophisticated • inspiring
ARTÍCULO #2694499
121,92-CM TOCADOR
CON CUBIERTA
MODELO #1605VA-48-279-926
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento
de Servicio al Cliente al 1-866-439-9800, de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este.
También puede ponerse en contacto con nosotros en [email protected] o visitar
www.lowespartsplus.com.

12
ÍNDICE
Contenido del paquete..................................................................................................................13
Aditamentos........................................................................................................................13
Información de seguridad..............................................................................................................13
Preparación..................................................................................................................................14
Instrucciones de ensamblaje o instalación...................................................................................14
Cuidado y mantenimiento..............................................................................................................19
Garantía.........................................................................................................................................19
Lista de piezas de repuesto...........................................................................................................20

13
ADITAMENTOS (NO SE MUESTRAN EN TAMAÑO REAL)
CONTENIDO DEL PAQUETE
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
ADVERTENCIA
• Hay varios pasos de ensamblaje, incluido el desembalaje, que requieren dos adultos.
PRECAUCIÓN
• NO intente retirar la cubierta del tocador, ya que puede dañar la cubierta o el tocador.
• Siga estas instrucciones detenidamente, tómese el tiempo necesario y tenga cuidado al
ensamblar este tocador.
GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
PIEZA DESCRIPCIÓN CANTIDAD
A Tocador 1
G
Puerta izquierda
(preensamblado al
tocador [A]) 1
H
Puerta derecha
(preensamblado al
tocador [A]) 1
I Estante 2
B
Cubierta
(preensamblado al
tocador [A]) 1
CProtector contra
salpicaduras 1
AA
Aplicador de retoque
Cant. 1
A
G
H
I
I
B
C

14
INSTRUCCIONES DE INSTALACIÓN
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el
producto si falta alguna pieza o si estas están dañadas.
Tiempo de instalación estimado: 35 minutos (24 horas para que seque la masilla de
calafateo de silicona).
Herramientas necesarias para la instalación (no se incluyen): destornillador Phillips, cuchillo para
uso general o tijera, masilla de calafateo de silicona, taladro eléctrico con broca para taladro.
Herramientas útiles (no se incluyen): cinta métrica, nivel.
1. Retire la cubierta (B) del tocador (A). Coloque la cubierta (B) y el protector contra salpicaduras
(C) boca abajo sobre una superficie que no produzca rayones, como la lámina de espuma
incluida en el embalaje.
1
A
B
BACK
2
3
3
1
1

15
2. Para retirar las gavetas preensambladas al
tocador (A), extiéndalas completamente.
Coloque las palancas de plástico en los rieles
de deslizamiento metálicos a los costados
izquierdo y derecho de la caja de la gaveta.
Para desconectar la caja de la gaveta de los
deslizadores, presione las palancas de plástico.
Luego, levante la gaveta suavemente para
retirarla del tocador (A).
INSTRUCCIONES DE INSTALACIÓN
ADVERTENCIA
El tocador (A) DEBE fijarse a la pared.
Nota: limpie el área donde se colocará el
tocador (A) antes de comenzar con la
instalación permanente y asegúrese de que el
tocador (A) no interfiera con ningún suministro
de agua ni desagües una vez montado.
3. Con la ayuda de dos personas, coloque
cuidadosamente el tocador (A) contra la pared en
su ubicación definitiva. Mientras sostiene la base
del tocador firmemente contra la pared, use los
niveladores preensamblados en la parte inferior
de cada pata del tocador (A) para nivelar el
artículo. Si gira los niveladores en dirección
contraria a las manecillas del reloj aumentará la
altura del tocador (A); si los gira en dirección de
las manecillas del reloj disminuirá la altura del
tocador.
Una vez que el tocador esté en su lugar, contra
la pared, y nivelado de adelante hacia atrás y de
lado a lado, taladre un orificio a través del área de
montaje del tocador y en los montantes de la pared
(como se ilustra en el diagrama 3). Con los
aditamentos de montaje adecuados (no se incluyen),
fije el tocador (A) a un montante de la pared. Si es
posible, fije el tocador (A) a dos montantes de pared
para obtener mayor estabilidad.
2
A
12
3
12
A

16
INSTRUCCIONES DE INSTALACIÓN
5. Coloque masilla de calafateo de silicona (no se
incluye) en el lado inferior y sin pulir del
protector contra salpicaduras (C). Coloque el
protector contra salpicaduras (C) sobre la
cubierta (B) y pegado a la pared. Limpie
cualquier exceso de masilla de calafateo antes
de permitir que se seque.
Nota:
en esta etapa puede resultar más sencillo
instalar el grifo y kit de drenaje (no se incluye)
en la cubierta (B) según las instrucciones del
fabricante, antes de continuar con el paso 4.
4. Coloque masilla de calafateo de silicona que
no mancha (no se incluye) en el borde
superior del tocador (A). Con la ayuda de
otro adulto, baje suavemente la cubierta (B)
sobre el tocador (A). Limpie cualquier exceso
de masilla de calafateo con un paño suave y
espere aproximadamente 24 horas para
que seque.
4
2
2
B
A
1
5
22
B
C
1

17
PRECAUCIÓN
Repita el procedimiento con las gavetas restantes.
6. Para reinstalar las gavetas en el tocador (A),
extienda los rieles de deslizamiento metálicos
por completo. Baje con cuidado la gaveta y
deslícela hasta el cerrojo posterior de los rieles
deslizantes. A continuación, baje la caja de la
gaveta para que se asiente por completo sobre
los rieles deslizantes extendidos. Luego,
presione las palancas de plástico para asegurar
la caja de la gaveta en su lugar.
Nota: para regular la altura de la gaveta, gire la
rueda de ajuste a la izquierda para elevar la
caja de la gaveta o gire la rueda de ajuste a la
derecha para bajar la caja de la gaveta. Puede
regular la altura de los rieles de deslizamiento a
la izquierda y a la derecha independientemente
para encontrar la mejor posición de alineamiento
de las gavetas.
NO fuerce la gaveta, ya que puede dañar el riel
de deslizamiento. Si la gaveta no se desliza
fácilmente, retírela y vuelva a intentarlo desde
el principio.
INSTRUCCIONES DE INSTALACIÓN
7. Desde la parte delantera del ensamblaje,
coloque los soportes para estante a la
altura deseada y asegúrese de que queden
nivelados. Coloque el estante (I) en la parte
superior de los soportes para estante.
Repita el procedimiento con el estante (I) restante.
7
22
I
I
1
6
A
3
2
1

18
INSTRUCCIONES DE INSTALACIÓN
8. Si necesita ajustar las puertas, hágalo de la siguiente manera.
Para ajustar las puertas hacia arriba o abajo, afloje los tornillos (a) en ambas bisagras,
ajuste la puerta y vuelva a apretar los tornillos.
Para ajustar las puertas hacia la derecha o la izquierda, gire los tornillos en ambas bisagras
(b) hacia adentro y afuera.
Para ajustar las puertas hacia adentro o afuera, afloje los tornillos (c) en ambas bisagras,
ajuste la puerta y vuelva a apretar los tornillos.
Ya ha terminado el ensamblaje. Instale los ensambles del grifo y el desagüe (no se incluyen)
según las instrucciones del fabricante para completar la instalación.
2
2
2
2
22
b
1
1
c
1
c
3
a
1
a
3
8

19
CUIDADO Y MANTENIMIENTO
GARANTÍA
IMPORTANTE
• Limpie el tocador regularmente con un paño suave que no deje pelusas o con un producto de
limpieza doméstico.
• Puede limpiar el tocador con un limpiador doméstico suave no abrasivo.
• Asegúrese de secar la madera inmediatamente con un paño o una toalla suave.
• La cubierta de piedra se puede limpiar con limpiadores para mármol estándar disponibles en
su tienda local.
• Consejos para usar el aplicador de retoque (AA): para rayones, aplique en la dirección del rayón.
Frote el exceso de colorante rápidamente con un paño suave para retirarlo.
• La variación en el tono y diseño es una característica propia de la piedra (como en el caso del
granito, el mármol y la piedra procesada). Las cubiertas de piedra varían de un producto a otro.
Tenga cuidado al colocar artículos como jabón o cualquier material perfumado en la superficie
de piedra. Utilice una jabonera, un posavasos o un artículo similar para proteger la superficie al
colocar jabón o productos con alguna fragancia sobre la piedra.
• Si el jabón o los productos con alguna fragancia entran en contacto con la superficie de piedra,
enjuague el área con agua y seque usando un paño suave de material no abrasivo.
• ADVERTENCIA: se deben usar agentes de limpieza aptos para la piedra. Revise las
restricciones de uso de los agentes de limpieza antes de usar sobre cualquier piedra. Se
pueden producir daños a la piedra. El fabricante del tocador no es responsable de los daños
provocados por agentes de limpieza o jabones inadecuados utilizados. La garantía no cubrirá
los daños provocados por el uso de jabones o agentes de limpieza inadecuados.
• NO utilice productos que contengan acetona, limón, vinagre u otros ácidos para limpiar la parte
superior de piedra, ya que estos pueden dañar la superficie de piedra.
• Vuelva a sellar la cubierta de piedra de forma periódica con un sellador de piedra, disponible
en la tienda más cercana a su domicilio. Siga las instrucciones del fabricante sobre cómo aplicar
el artículo.
El fabricante garantiza que este artículo está libre de defectos en los materiales y la mano de obra
por un período de un (1) año a partir de la fecha de compra original. Esta garantía es válida solo
para el comprador original. Esta garantía no se aplica si el producto ha sido dañado por accidentes
o uso indebido, modificación o instalación incorrecta, o a causa de elementos accesorios que no
son del fabricante. El fabricante no será responsable por daños causados de limpiadores o jabones
que produzcan decapado o manchas en la cubierta de piedra. El fabricante no asume ningún tipo
de responsabilidad por la instalación del producto durante el período de garantía. No existe otro
tipo de garantía explícita. El fabricante no será legalmente responsable por daños accidentales,
especiales o resultantes que surjan o se relacionen con el uso o rendimiento del producto, excepto
que la ley indique lo contrario. El fabricante rechaza cualquiera y todas las garantías implícitas.

20
LISTA DE PIEZAS DE REPUESTO
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al
1-866-439-9800, de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este. También puede
ponerse en contacto con nosotros en [email protected] o visitar www.lowespartsplus.com.
BBAA CC DD EE FF
B
G
CD
E
F
H
I
ALLEN + ROTH y el diseño del logo son
marcas comerciales o marcas registradas de
LF, LLC. Todos los derechos reservados.
Impreso en Vietnam
AA Aplicador de retoque M-1108
1605VA-279-CB HANDLE
PUDTC-14X3-HANDLE
T-1007
CC Tirador (con tornillo)
B1044
BB Pasador de repisa
DD Juego de deslizadores de gaveta
FF Nivelador
C-90-108-5EE Bisagra
PIEZA DESCRIPCIÓN PIEZA #
B
Frente de la gaveta superior
1605VA-48-279-926 TOP
C 1605VA-48-279-926 BS
E1605VA-48-279-
TOP DRAWER FRONT
F Frente de la gaveta inferior 1605VA-48-279-
BOTTOM DRAWER FRONT
GPuerta izquierda 1605VA-48-279 LEFT DOOR
1605VA-48-279 RIGHT DOOR
HPuerta derecha
IEstante 1605VA-48-279-SHELF
Cubierta de Calacatta
procesada 926
Protector contra salpicaduras
de Calacatta procesada 926
D PU17-18X14-SQUARE
Lavabo
