Allen + Roth 2889548 User manual

lowes.com/allenandroth
Granite Kitchen Sink
ITEM #2889548 Single Bowl
#2889547 Double Bowl
MODEL# JJ-LARGE SB GNT COMP Single Bowl
JJ-DB GNT COMP Double Bowl
Serial Number Purchase Date
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday. You could also contact us at
[email protected] or visit www.lowespartsplus.com.
ATTACH YOUR RECEIPT HERE Español p. 9
Allen & Roth and logo design are
trademarks or registered trademarks
of LF, LLC. All rights reserved.
SM20575
welcoming • sophisticated • inspiring
1

lowes.com/allenandroth lowes.com/allenandroth
2

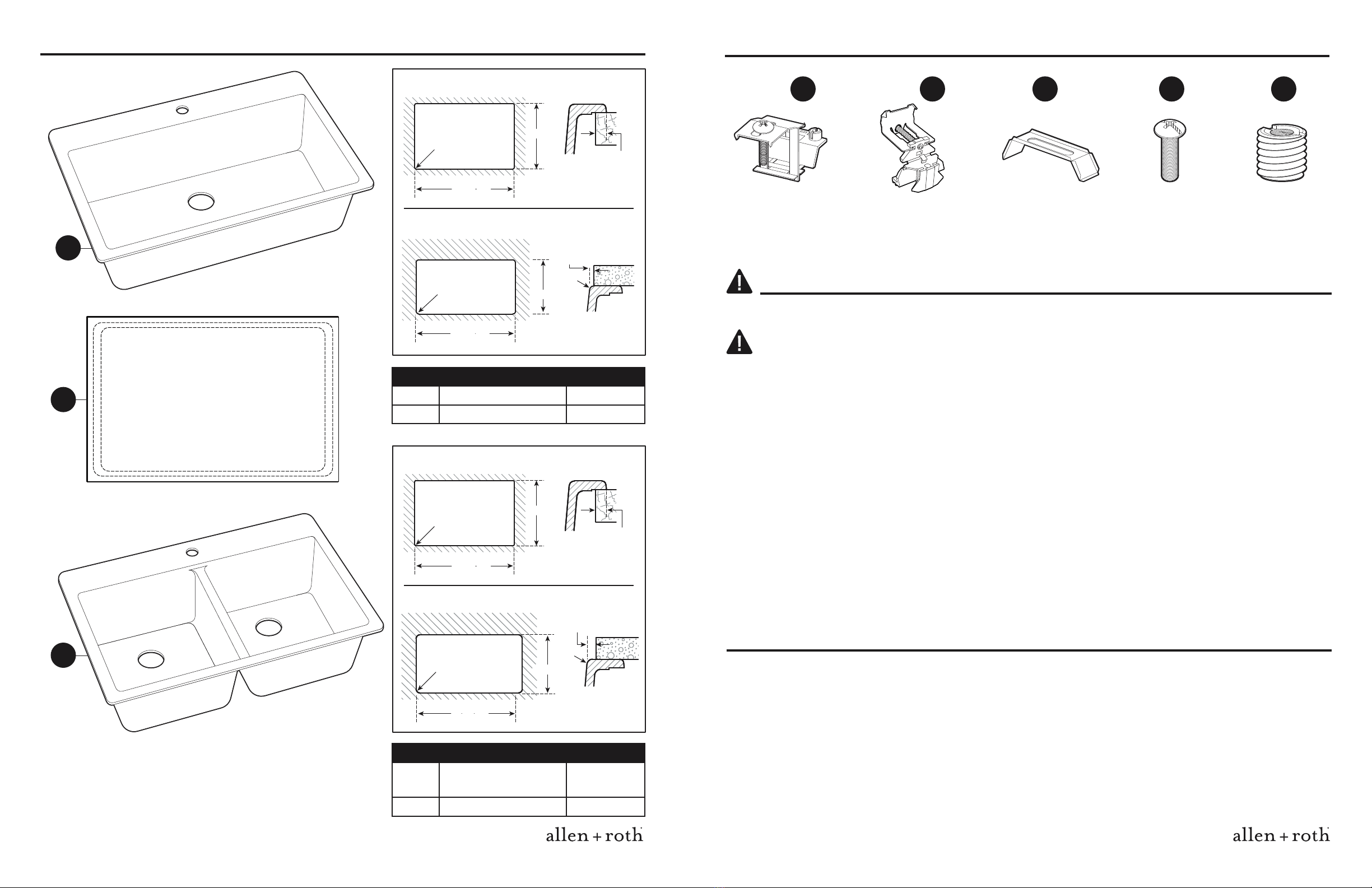

PACKAGE CONTENTS
3
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install this
product.
WARNING
• Keep all packaging materials out of the reach of children to prevent possible choking or suffocation.
• Use caution when installing the sink. There is a risk of crushing your ngers when inserting the sink
into the installation location.
CAUTION
• NEVER place hot objects such as hot pans on the sink. Wait until the object has cooled or use a
heat resistant plate when placing hot objects on the sink surface.
NOTICE
• Avoid leaving wet sponges, salt, and corrosive substances on the sink for long periods of time. Lines
and scratches may be caused by improper use of the sink.
• DO NOT place the sink on its side as there is a risk of damage.
KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.
HARDWARE CONTENTS
Top-mount Clip
with Screw
Qty. 8
Top-mount Clip
with Screw
Qty. 8
Mounting Bracket
Qty. 8
Mounting Screw
Qty. 8
Threaded nut
Qty. 8
AA
PREPARATION
Before beginning installation of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to install
the product.
Estimated Installation Time: 30 minutes.
Tools Required for Installation (not included): jigsaw, silicone sealant, phillips screwdriver, hammer,
athead screwdriver, tungsten rasp, safety goggles, pencil.
BBAB CC DD
0.31"
0.2"
R0.39"
R1.1"
0.39"
Double Bowl Topmount Cut-out
Double Bowl Undermount Cut-out
21.21"21.21"
32.21"32.21"
30.94"
30.94"
17.01"17.01"
0.16"
0.16"
R0.5"
0.37"
Single Bowl Topmount Cut-out
Single Bowl Undermount Cut-out
21.25"21.25"
32.25"32.25"
30.81"
30.81"
16.81"16.81"
R0.91
A
B
A
PART DESCRIPTION QUANTITY
A Double Bowl Sink 1
B2-in-1 Template 1
PART DESCRIPTION QUANTITY
A Single Bowl Sink 1
B2-in-1 Template 1

lowes.com/allenandroth lowes.com/allenandroth
4 5
A
AB
11
4
2
A
AA
A

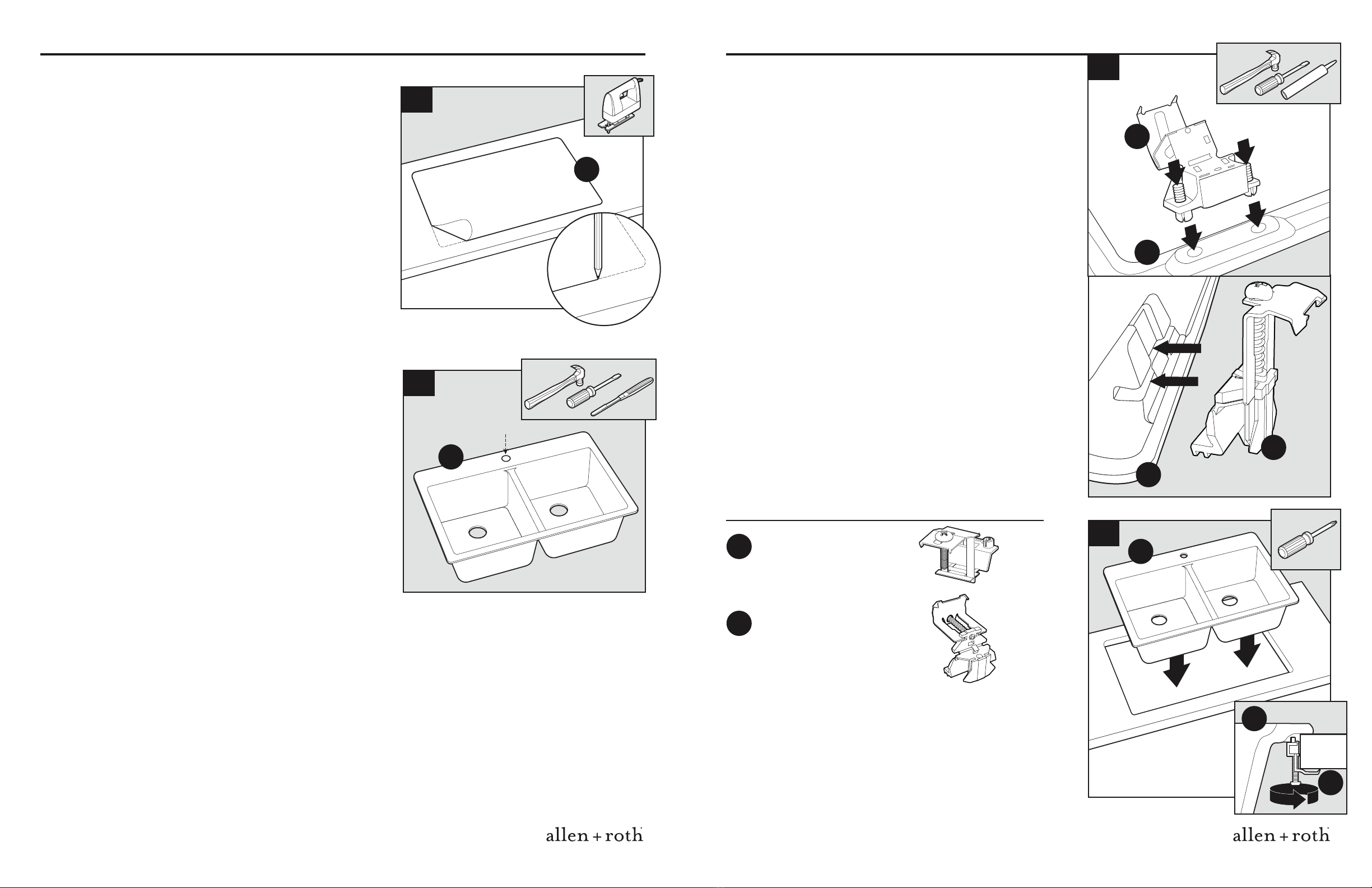

INSTALLATION INSTRUCTIONS–TOPMOUNT INSTALLATION INSTRUCTIONS–TOPMOUNT
3. Installing the mounting clips (AA)
Turn the sink over and press the mounting clips
(AA) into the pre-drilled holes along the rim of
the sink (A) until they are ush on the base of
the sink (A).
Hammer in the spreader bolts on both sides of
the mounting clips (AA) as far as the stop, using
either a screwdriver or hammer.
Apply silicone sealant (not included) along the
edge of the sink (A).
Installing the mounting clips (AB)
Turn the sink over and press the mounting clips
(BB) into the slotted bracket until fully inserted
(hammer lightly if needed).
Apply silicone sealant (not included) along the
edge of the sink (A)
4. Installing the sink
Place the sink (A) into the countertop and
remove any excess sealant that comes out from
the edges.
Tighten the screws on the mounting clips (AA)
underneath the sink to anchor the sink (A).
2. Preparing the sink for installation
*Please skip this step unless additional
holes are necessary for your faucet and/or
accessories.
Gently place sink into countertop cut out to
support the outer ledge of your sink. With a
athead screwdriver and hammer, proceed to
punch out holes.
Finish the hole with a small tungsten rasp and
remove the stickers on the sink for any
pre-marked holes not needed.
Note: A round sticker on the sink indicates
where the knock-out holes have been prepared.
Check that this sticker has not been moved.
Also note that one hole has already been
prepared.
CAUTION
• DO NOT turn the sink over in order to push
out the pre-scored hole on the sink. This will
damage the sink. Punch out the pre-scored
hole as shown.
1. Preparing the installation location
If necessary, disconnect the water supply lines
underneath the sink and remove the old sink.
Place the 2-in-1 template (B) on sink installation
location. Using a pencil, mark the correct location
(see insets on page 2) onto the sink.
Using a jigsaw, cut out the location for the sink.
Hardware Used
Topmount Clip
with Screw
Topmount Clip
with Screw
x 8
x 8
AA
AB
1
B
2
2
1
1
3
A
AA
2
2
1
1
3
A
AA
A
2

lowes.com/allenandroth lowes.com/allenandroth
6 7
11
1
1
3
AA
A
BB
CC
3
2

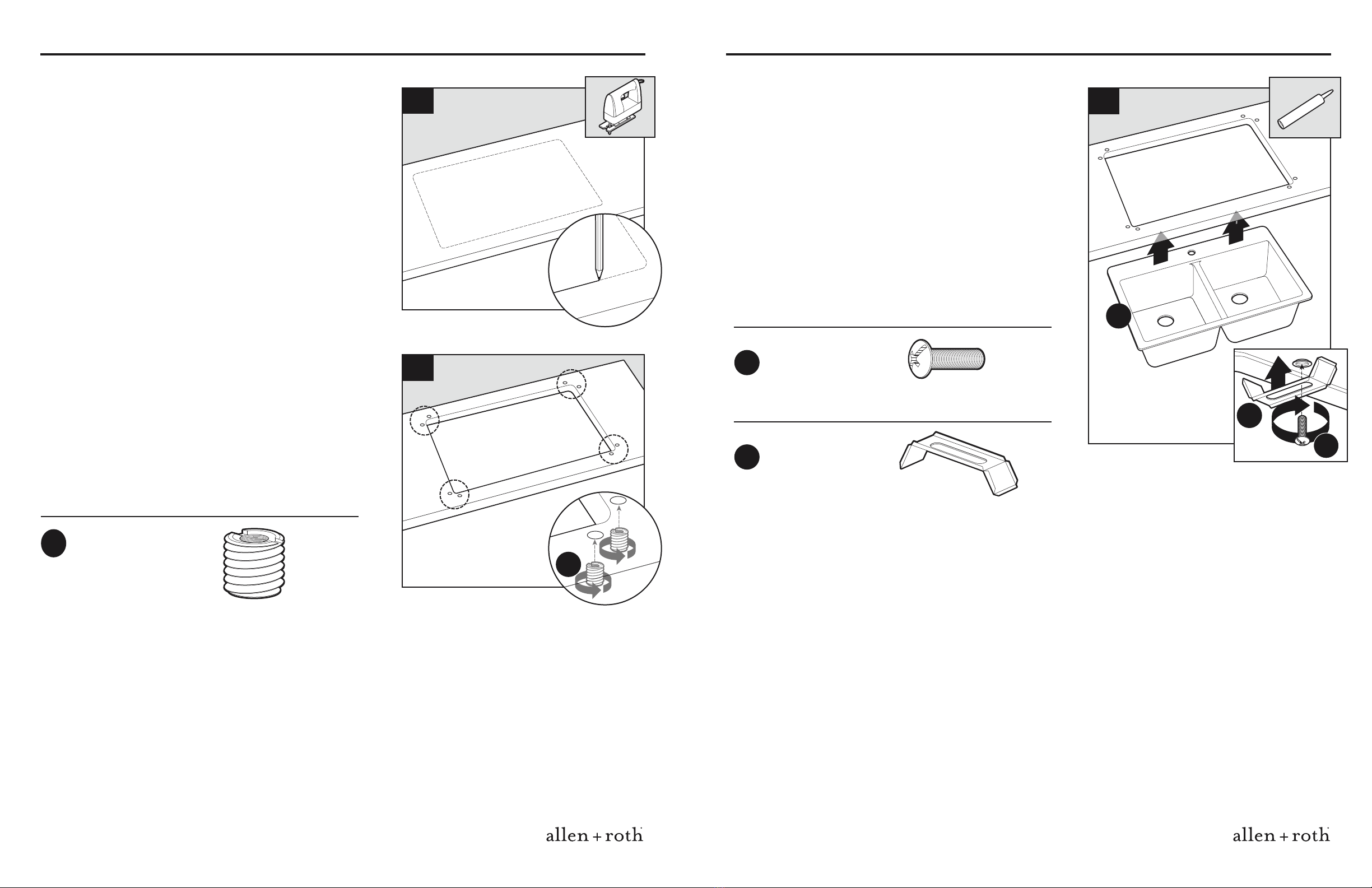

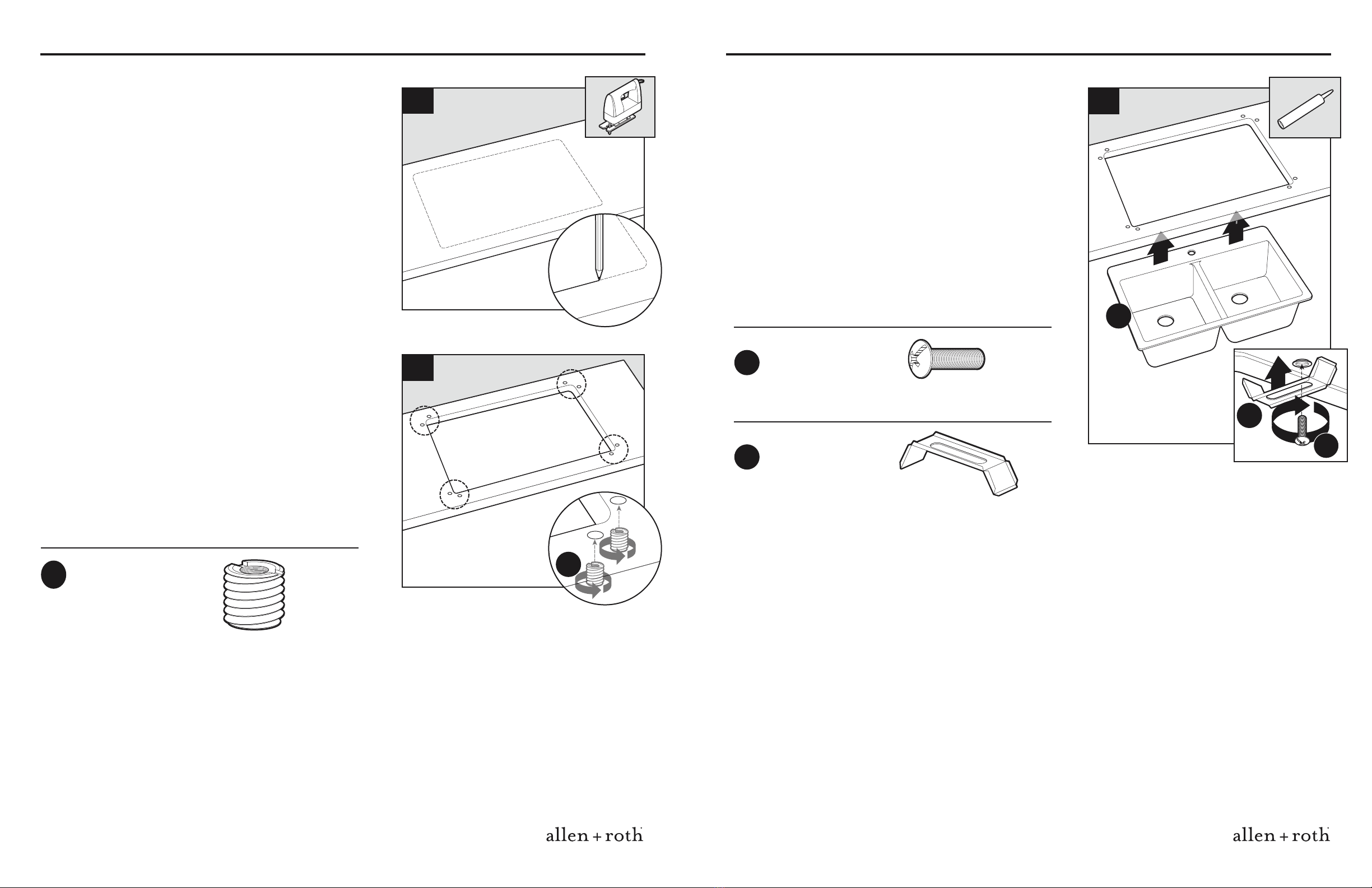

3. Mounting the sink
From underneath the countertop, apply silicone
sealant around the perimeter of the installation
location.
Place the sink (A) underneath the countertop
by inserting mounting screws (BB) through the
mounting brackets (CC) and into the installed
threaded nuts (DD).
Tighten the screws in a crisscross pattern
to ensure that the sink is installed evenly
underneath the counter.
2. Preparing to mount the sink
From underneath the countertop, prepare
30 mm holes around the perimeter of the
installation location. A typical installation will
have two holes at each corner of the sink.
Place the threaded nuts (DD) securely into each
of the holes underneath the counter.
1. Preparing the installation location
If necessary, disconnect the water supply lines
underneath the sink and remove the old sink.
Using a pencil mark the measurements (from the
insets on page 2) onto the sink location.
Using a jigsaw, cut out the location for the sink.
INSTALLATION INSTRUCTIONS–UNDERMOUNT INSTALLATION INSTRUCTIONS–UNDERMOUNT
Hardware Used
Threaded Nut x 8
DD
1
2
DD
Hardware Used
Mounting
Bracket x 8
CC
Hardware Used
Mounting
Screw x 8
BB

lowes.com/allenandroth lowes.com/allenandroth
98
WARRANTY
Limited Lifetime Warranty
This limited lifetime warranty warrants this item against defects in materials and workmanship.
This warranty applies only to the original purchaser. This warranty does not apply to any damage
on the product by accident, misuse, or modied, improper installation or by afxing accessories not
produced by the manufacturer. The manufacturer is not accountable whatsoever for product installation
during the warranty period. There is no further expressed warranty. The manufacturer shall not be
legally responsible for incidental, consequential or special damages arising at or in connection with
product use or performance except as may otherwise be accorded by law. The manufacturer disclaims
any and all implied warranties.
Printed in Germany
allen + roth®is a registered trademark of
LF, LLC. All Rights Reserved.
CARE AND MAINTENANCE
• Do not use abrasive cleaning creams or powders, concentrated caustic soda, formic acid, or
anything highly corrosive. For more information on removing difcult stains, contact Customer
Service at 1-866-439-9800.
• Clean with a sponge or soft dish cloth and gentle sink soap. For stains that are difcult to remove,
such as calcium deposits, use eraser sponges, vinegar-based cleaners, and lime removers.
• Rinse the sink with hot water and dry the sink with a soft absorbent cloth.
• Fruit juices, coffee, and tea can stain the surface of your sink if not removed. Rinse or wipe the sink
promptly after these substances make contact with the sink.
• Never use steam or high-pressure cleaning systems to clean your sink.
Número de serie
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-866-439-9800 de lunes a domingo de 8 a.m. a 8 p.m. , hora
estándar del Este. También puede ponerse en contacto con nosotros en [email protected] o visitar
www.lowespartsplus.com
ADJUNTE SU RECIBO AQUÍ
Fecha de compra
welcoming • sophisticated • inspiring
ARTÍCULO #2889548 Fregadero simple
#2889547 Fregadero doble
Fregadero de cocina de granito
MODELO# JJ-LARGE SB GNT COMP Fregadero simple
JJ-DB GNT COMP Fregadero doble
Allen & Roth y el diseño del logotipo
son marcas comerciales o marcas
registradas de LF, LLC. Todos los
derechos reservados.

lowes.com/allenandroth lowes.com/allenandroth
1110 11
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.
ADVERTENCIA
• Algunos pasos se pueden hacer más fácilmente con dos adultos.
• Tenga cuidado al instalar el fregadero. Existe el riesgo de aplastarse los dedos al insertar el
fregadero en el lugar de instalación.
PRECAUCIÓN
• NUNCA coloque objetos calientes como sartenes en el fregadero. Espere hasta que el objeto se
haya enfriado o use una placa resistente al calor cuando coloque objetos calientes en la supercie
del fregadero.
AVISO
• Evite dejar esponjas húmedas, sal y sustancias corrosivas en el fregadero durante largos períodos.
Las líneas y los rayones pueden deberse a un uso inadecuado del fregadero.
• NO coloque el fregadero de costado ya que existe el riesgo de que se dañe.
CONSERVE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
ADITAMENTOS
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare
las piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar
el producto si falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 30 minutos.
Herramientas necesarias para la instalación (no se incluyen): sierras de vaivén, sellador de silicona,
destornillador phillips, martillo, destornillador de cabeza plana, escona de tungsteno, gafas de
seguridad, lápiz.
7,87 mm"
5,08 mm
R9,9 mm
R2,79 cm
9,9 mm
Abertura de instalación superior de lavabo doble
Abertura de instalación inferior de lavabo doble
53,87 cm53,87 cm
81,81 cm81,81 cm
78,58 cm
78,58 cm
43,2 cm43,2 cm
4,06 mm
4,06 mm
R12,7 mm
9,39 mm
Abertura de instalación superior de un lavabo
Abertura de instalación inferior de un lavabo
53,97 cm53,97 cm
81,91 cm81,91 cm
78,25 cm
78,25 cm
42,69 cm42,69 cm
R23,11 mm
A
B
A
PIEZA DESCRIPCIÓN CANTIDAD
A Fregadero simple 1
B Plantilla 2 en 1 1
CONTENIDO DEL PAQUETE
PIEZA DESCRIPCIÓN CANTIDAD
A Fregadero con
lavabo doble
1
B Plantilla 2 en 1 1
Sujetador de
instalación superior
con tornillo
Cant. 8
Sujetador de
instalación superior
con tornillo
Cant. 8
Soporte de montaje
Cant. 8
Tornillo de
montaje
Cant. 8
Tuerca
roscada
Cant. 8
AA BBAB CC DD

lowes.com/allenandroth lowes.com/allenandroth
12 13
A
AB
INSTRUCCIONES DE INSTALACIÓN–MONTAJE SUPERIOR INSTRUCCIONES DE INSTALACIÓN: MONTAJE SUPERIOR
2. Preparación del fregadero para la instalación
*Omita este paso a menos que se necesiten
oricios adicionales para su grifo y/o
accesorios.
Coloque suavemente el fregadero en las
aberturas de la cubierta prefabricada para
soportar el borde exterior de su fregadero. Con
un destornillador de cabeza plana y un martillo,
proceda a perforar los oricios.
Dé un acabado al oricio con una pequeña
escona de tungsteno y retire las calcomanías
del fregadero para cualquier oricio premarcado
que no sea necesario.
Nota: una calcomanía redonda en el fregadero
indica dónde se prepararon los oricios ciegos.
Compruebe que esta calcomanía no se haya
movido. También tenga en cuenta que ya se
preparó un oricio.
PRECAUCIÓN
• NO DÉ la vuelta el fregadero para sacar el
oricio previamente marcado en el fregadero.
Esto dañará el fregadero. Perfore el oricio
previamente marcado como se muestra.
1. Preparación del lugar de instalación
Si es necesario, desconecte las líneas de entrada
de agua debajo del fregadero y retire el fregadero
viejo.
Coloque la plantilla 2 en 1 (B) en el lugar de
instalación del fregadero. Con un lápiz, marque
la ubicación correcta (vea las inserciones en la
página 2) en el fregadero.
Con una sierra de vaivén, corte la ubicación del
fregadero.
1
B
A
2
11
4
2
A
AA
A
3. Instalación de los soportes de montaje
Dé la vuelta al fregadero y presione los
sujetadores de montaje (AA) en los oricios
pretaladrados a lo largo del borde del fregadero
(A) hasta que queden al ras en la base del
fregadero (A).
Martille los pernos esparcidores a ambos lados
de los sujetadores de montaje (AA) hasta el
tope, utilizando un destornillador o un martillo.
Aplique sellador de silicona (no se incluye) por
el borde del fregadero (A).
Instalación de los soportes de montaje
Dé la vuelta al fregadero y presione los clips
de montaje (BB) en el soporte ranurado hasta
que esté completamente insertado.
(martille ligeramente si es necesario)
Aplique sellador de silicona (no se incluye) por
el borde del fregadero (A).
4. Instalación del fregadero
Coloque el fregadero (A) en la cubierta
prefabricada y elimine cualquier exceso de
sellador que salga de los bordes.
Apriete los tornillos en los sujetadores de
montaje (AA) debajo del fregadero para anclar
el fregadero (A).
Hardware Used
Sujetador de
instalación superior
con tornillo
Sujetador de
instalación superior
con tornillo
x 8
x 8
AA
AB
2
2
1
1
3
A
AA

lowes.com/allenandroth lowes.com/allenandroth
14 15
INSTRUCCIONES DE INSTALACIÓN: MONTAJE INFERIOR INSTRUCCIONES DE INSTALACIÓN: MONTAJE INFERIOR
11
1
1
3
AA
A
BB
CC
3
2
3. Montaje del fregadero
Desde debajo de la cubierta prefabricada,
aplique sellador de silicona alrededor del
perímetro del lugar de instalación.
Coloque el fregadero (A) debajo de la cubierta
prefabricada insertando tornillos de montaje
(BB) a través de los soportes de montaje (CC) y
en las tuercas roscadas instaladas (DD).
Apriete los tornillos en un patrón entrecruzado
para asegurarse de que el fregadero esté
instalado uniformemente debajo de la cubierta.
2. Preparación para instalar el fregadero
Desde debajo de la cubierta prefabricada,
prepare oricios de 30 mm alrededor del
perímetro del lugar de instalación. Una
instalación típica tendrá dos oricios en cada
esquina del fregadero.
Coloque las tuercas roscadas (DD) de forma
segura en cada uno de los oricios debajo de la
cubierta.
1. Preparación del lugar de instalación
Si es necesario, desconecte las líneas de entrada
de agua debajo del fregadero y retire el fregadero
viejo.
Coloque la plantilla 2 en 1 (B) en el lugar de
instalación del fregadero. Con un lápiz, marque
la ubicación correcta (vea las inserciones en la
página 2) en el fregadero.
Con una sierra de vaivén, corte la ubicación del
fregadero.
Aditamentos utilizados
Tuerca roscada x 8
DD
1
2
DD
Aditamentos utilizados
Soporte de
montaje x 8
CC
Aditamentos utilizados
Tornillo de
montaje x 8
BB

lowes.com/allenandroth
16
Impreso en Alemania
allen + roth®es una marca registrada de
LF, LLC. Todos los derechos reservados.
GARANTÍA
Garantía limitada de por vida
Esta garantía limitada de por vida garantiza este artículo contra defectos en los materiales y la mano
de obra. Esta garantía es válida solo para el comprador original. Esta garantía no se aplica a ningún
daño al producto producido por accidente, uso indebido, modicación o instalación incorrecta, o a
causa de elementos accesorios que no son del fabricante. El fabricante no asume ningún tipo de
responsabilidad por la instalación del producto durante el período de garantía. No existe otro tipo
de garantía explícita. El fabricante no será responsable legal por daños accidentales, resultantes o
especiales que surjan en relación con el uso o el funcionamiento del producto, excepto que la ley
indique lo contrario. El fabricante rechaza cualquiera y todas las garantías implícitas.
CUIDADO Y MANTENIMIENTO
• No use cremas o polvos de limpieza abrasivos, sosa cáustica concentrada, ácido fórmico ni nada
altamente corrosivo. Para obtener más información sobre cómo eliminar las manchas difíciles,
póngase en contacto con el Servicio al Cliente al 1-866-439-9800.
• Limpie con una esponja o un paño de cocina suave y jabón suave para fregadero. Para las
manchas difíciles de eliminar, como los depósitos de calcio, utilice esponjas de goma, limpiadores a
base de vinagre y limpiador de cal.
• Enjuague el fregadero con agua caliente y seque con un paño absorbente suave.
• Los jugos de frutas, el café y el té pueden manchar la supercie de su fregadero si no se limpian.
Enjuague o limpie el fregadero de inmediato después de que estas sustancias entren en contacto
con el fregadero.
• Nunca use sistemas de limpieza de vapor o de alta presión para limpiar su fregadero.
